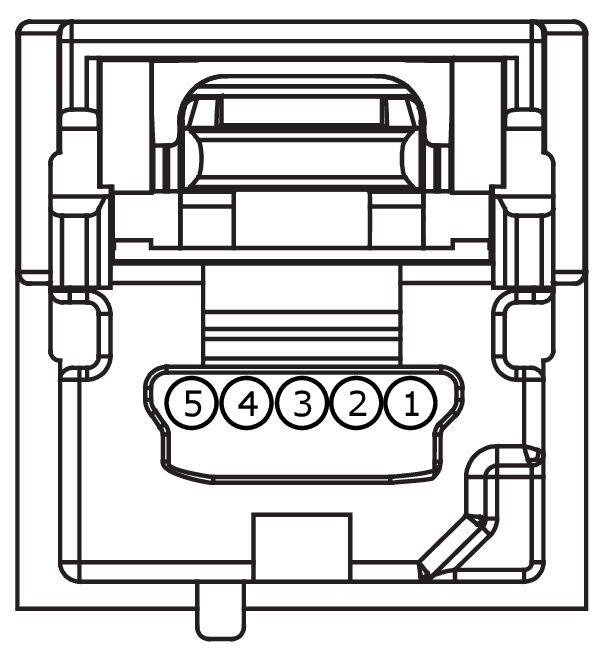

Connector End View C2383B - Sync Module [APIM]
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C2383B | SYNC MODULE [APIM] | PIA | part# N/A | Not Available | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CME84 (GN-OG) | * | USB1 VBUS | N/A | ||||
| 2 | VME85 (YE) | * | USB1 D- | N/A | ||||
| 3 | VME84 (BU) | * | USB1 D+ | N/A | ||||
| 4 | DME84 (*) | * | USB1 SHIELD | N/A | ||||
| 5 | RME84 (BN-GN) | * | USB1 GND | N/A | ||||
