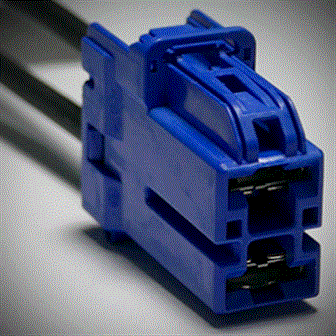

Connector End View C225B - Power Steering Control Module (PSCM)
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C225B | POWER STEERING CONTROL MODULE (PSCM) | 14401 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 8V5T-14474-NA | LU2Z-14474-BA | 9.50 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | SBF04 (GN-RD) | 6 | FUSE - 4 | 8V5T-14474-NA | ||||
| 2 | GD233 (BK) | 6 | GROUND - COWL SIDE/PILLAR A LEFT | 8V5T-14474-NA | ||||
Available Pigtail Kits
Pigtail Kit Part Number
: WPT-1821
Service Part Number:
PU2Z-14S411-BBA
Gauge:
10
Pin material:
Tin
Cavities:
2
Vehicle Uses:
Connector - Inline Heater - PTC Module - Power Steering
