Power Liftgate/Retractable Running Boards

WARNING: This page is about a different car, the 2023 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
Fig 1: Power Liftgate/Retractable Running Boards Wiring Diagrams (1 Of 10)
GFDWR185088Courtesy of FORD MOTOR COMPANY

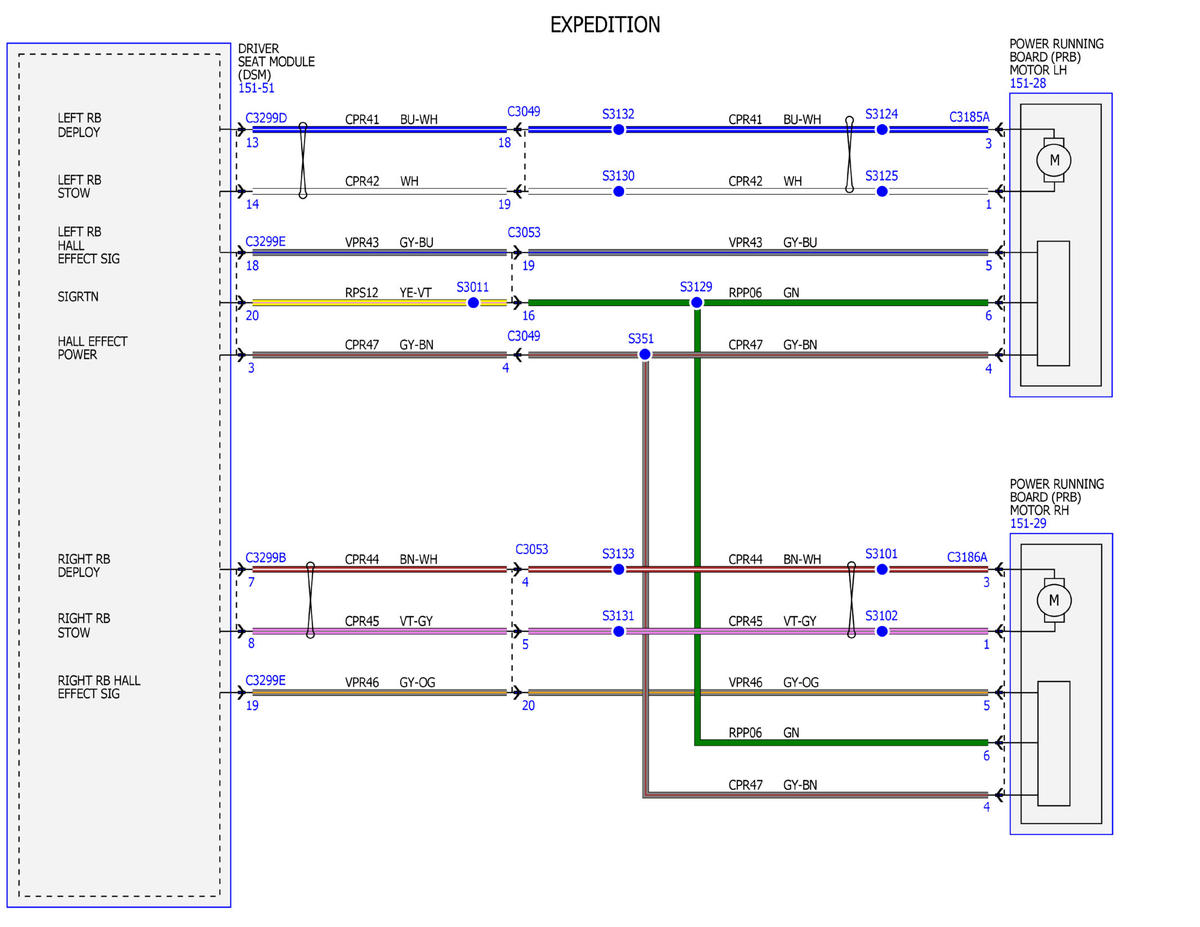

Fig 2: Power Liftgate/Retractable Running Boards Wiring Diagrams (2 Of 10)
GFDWR185090Courtesy of FORD MOTOR COMPANY

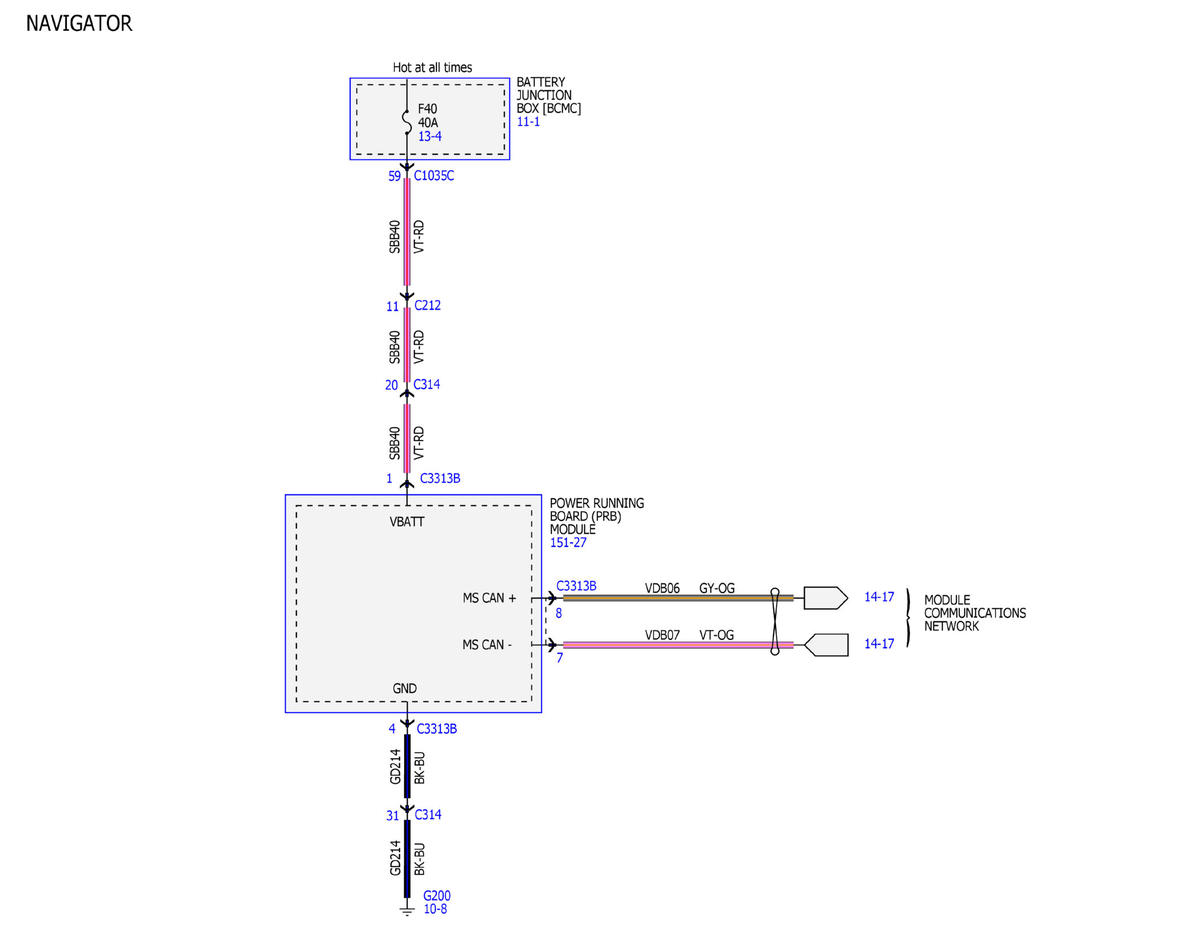

Fig 3: Power Liftgate/Retractable Running Boards Wiring Diagrams (3 Of 10)
GFDWR185091Courtesy of FORD MOTOR COMPANY

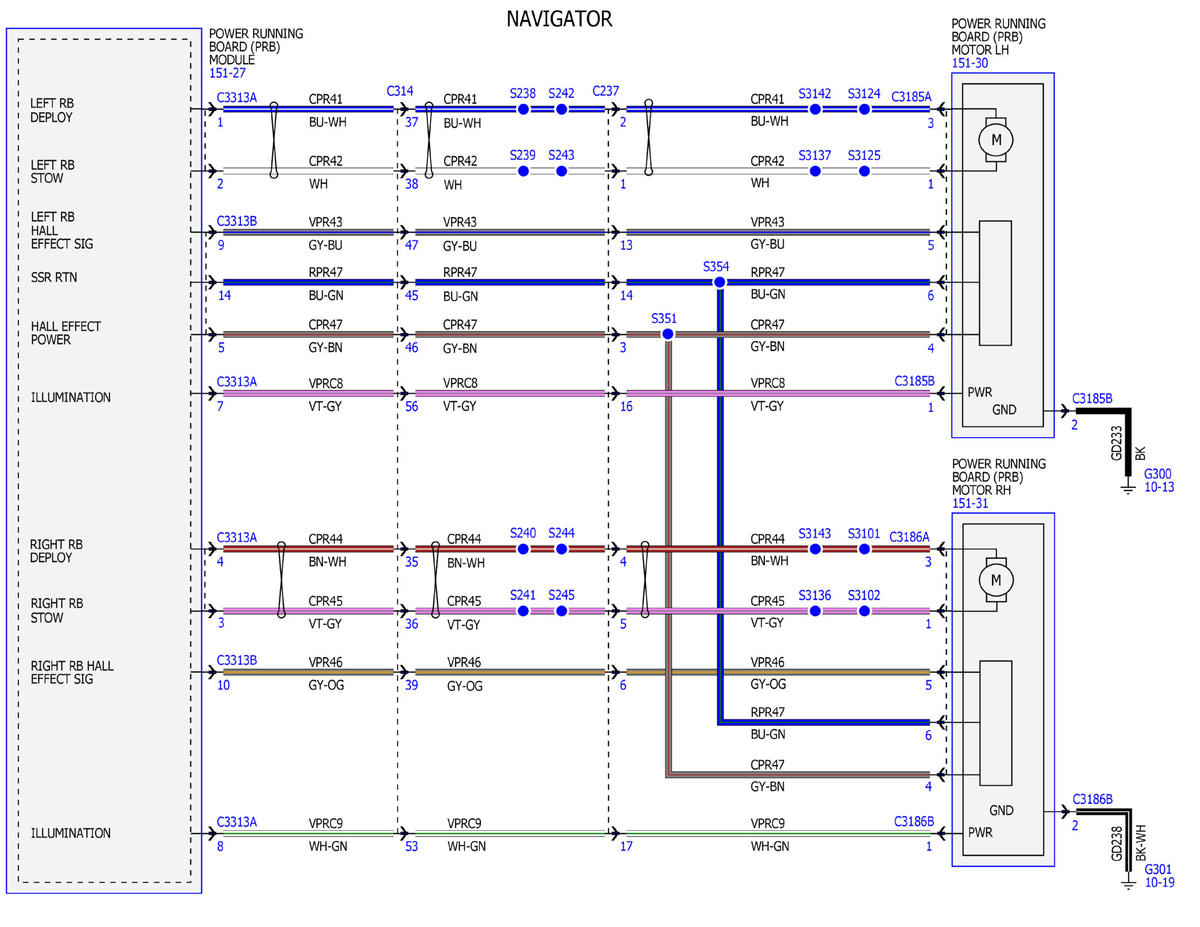

Fig 4: Power Liftgate/Retractable Running Boards Wiring Diagrams (4 Of 10)
GFDWR185092Courtesy of FORD MOTOR COMPANY

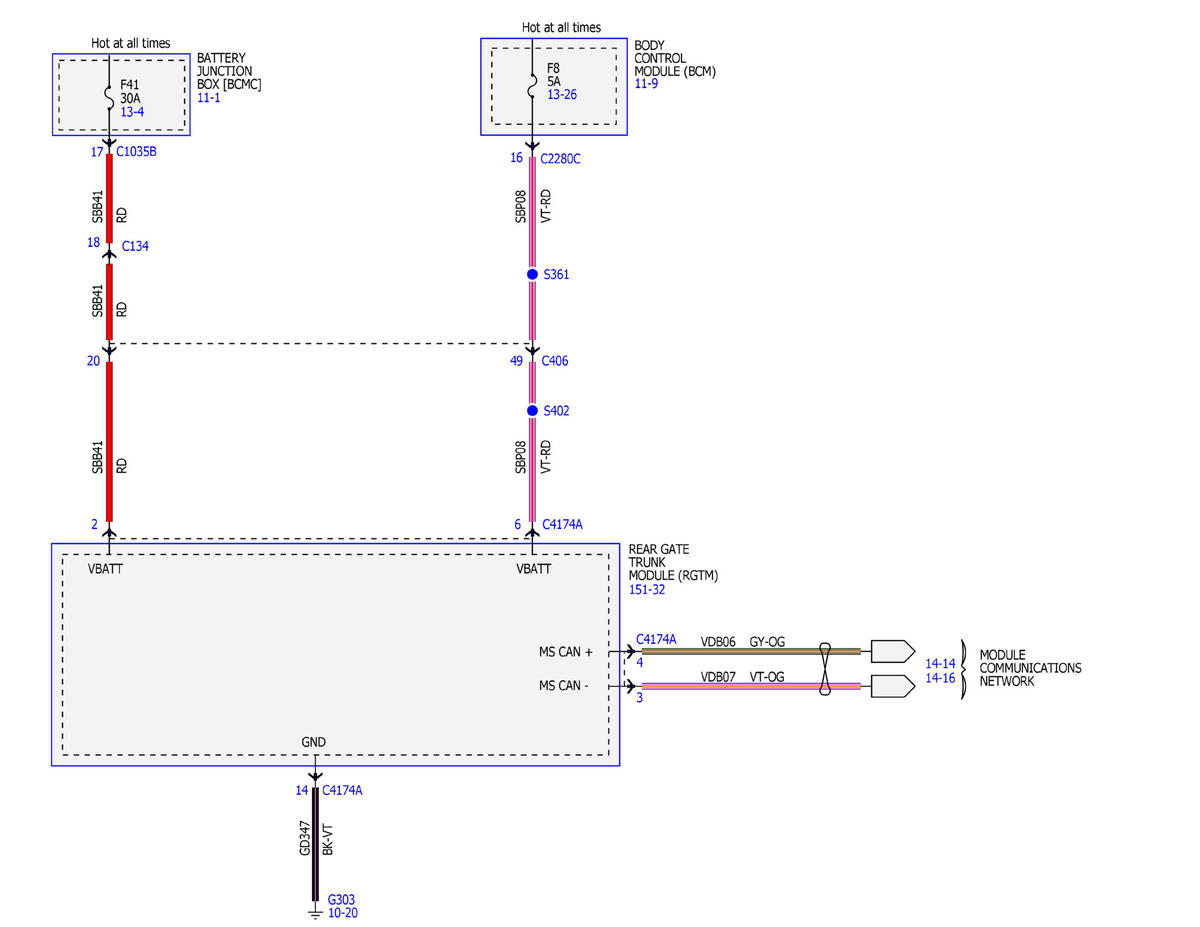

Fig 5: Power Liftgate/Retractable Running Boards Wiring Diagrams (5 Of 10)
GFDWR185093Courtesy of FORD MOTOR COMPANY

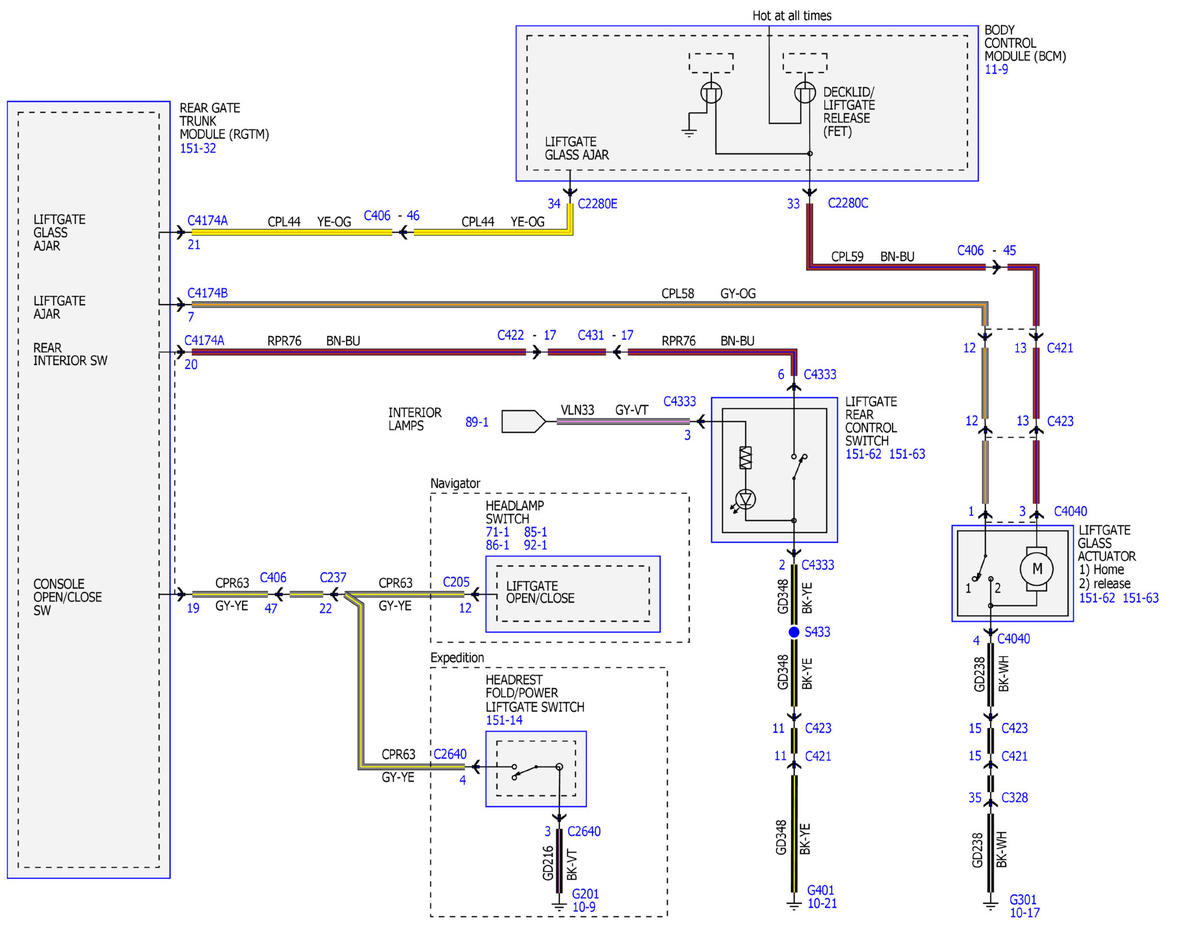

Fig 6: Power Liftgate/Retractable Running Boards Wiring Diagrams (6 Of 10)
GFDWR185094Courtesy of FORD MOTOR COMPANY

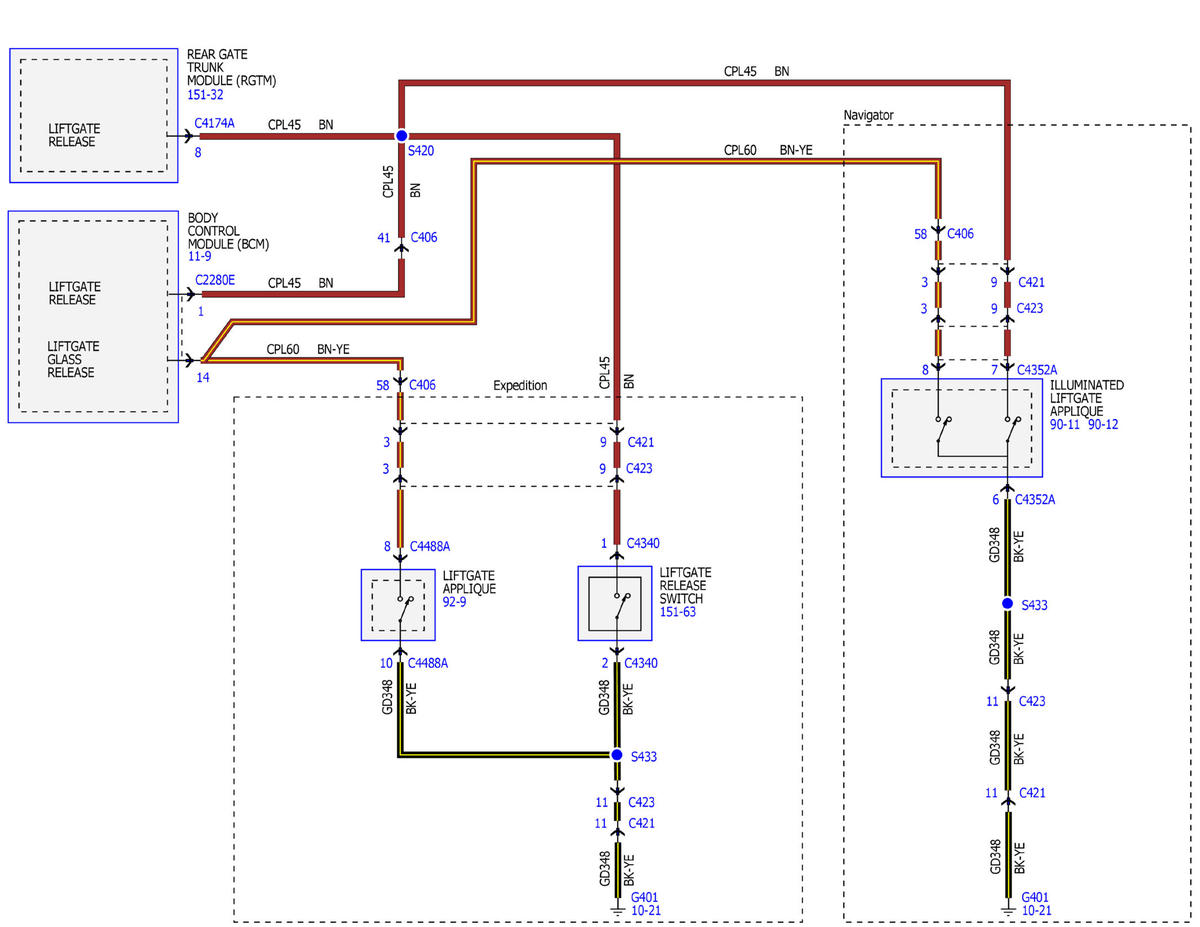

Fig 7: Power Liftgate/Retractable Running Boards Wiring Diagrams (7 Of 10)
GFDWR185095Courtesy of FORD MOTOR COMPANY

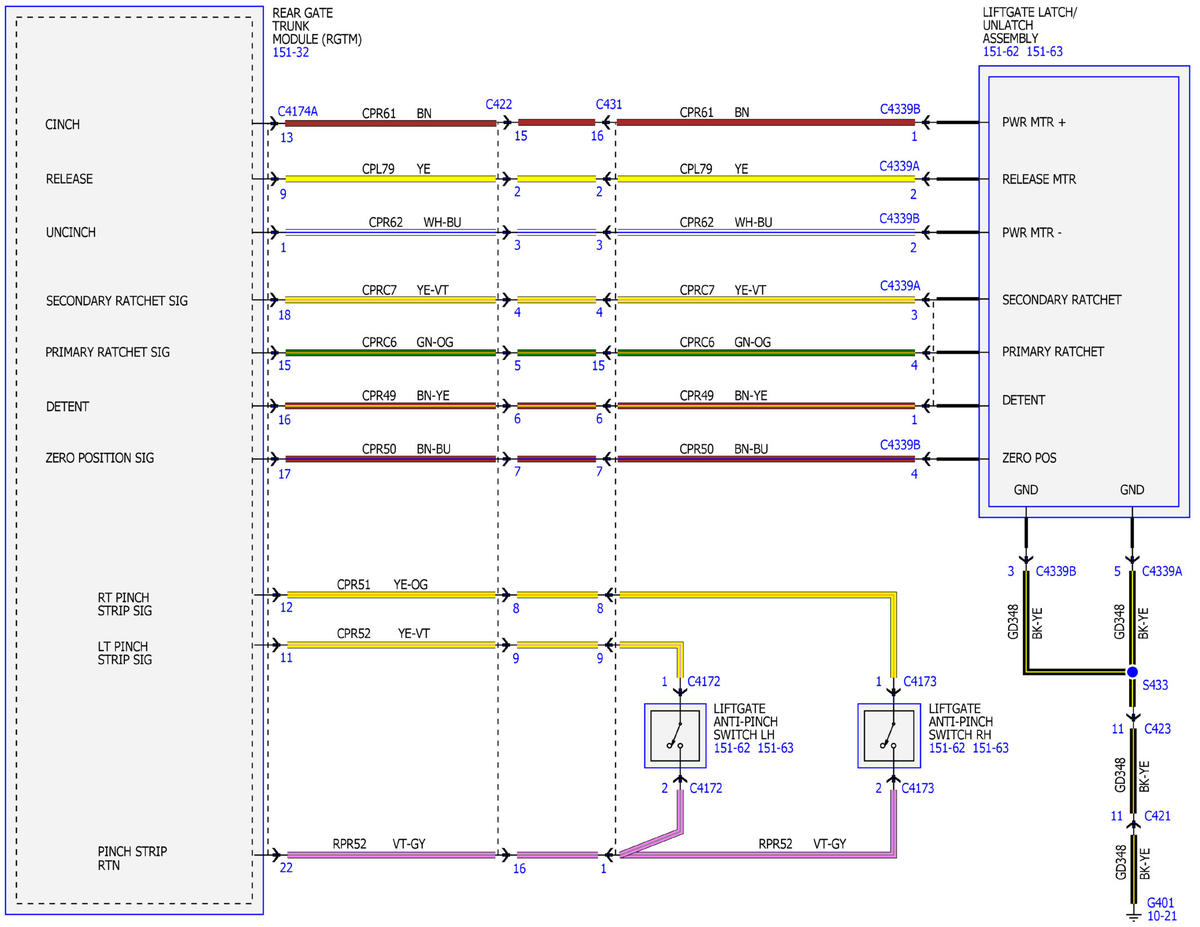

Fig 8: Power Liftgate/Retractable Running Boards Wiring Diagrams (8 Of 10)
GFDWR185096Courtesy of FORD MOTOR COMPANY

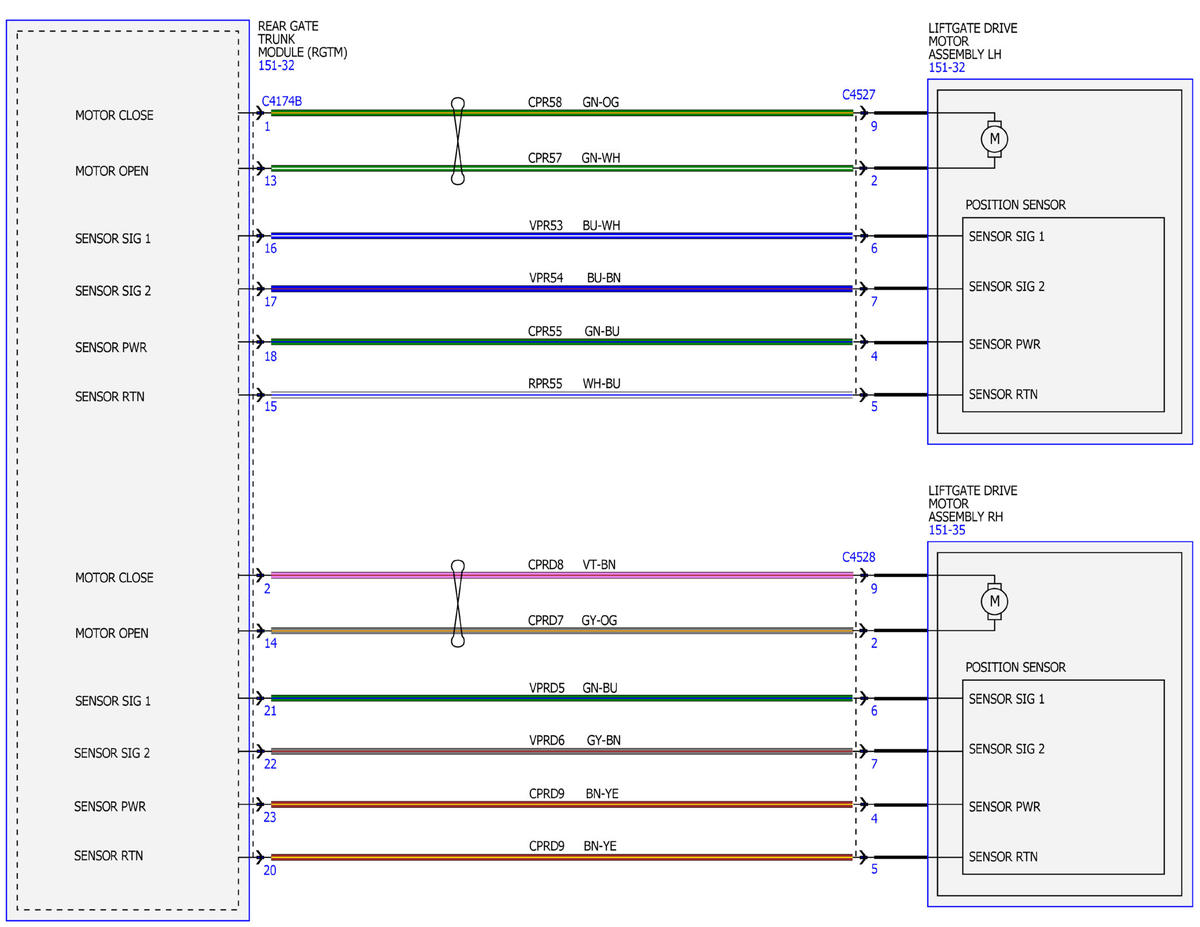

Fig 9: Power Liftgate/Retractable Running Boards Wiring Diagrams (9 Of 10)
GFDWR185097Courtesy of FORD MOTOR COMPANY

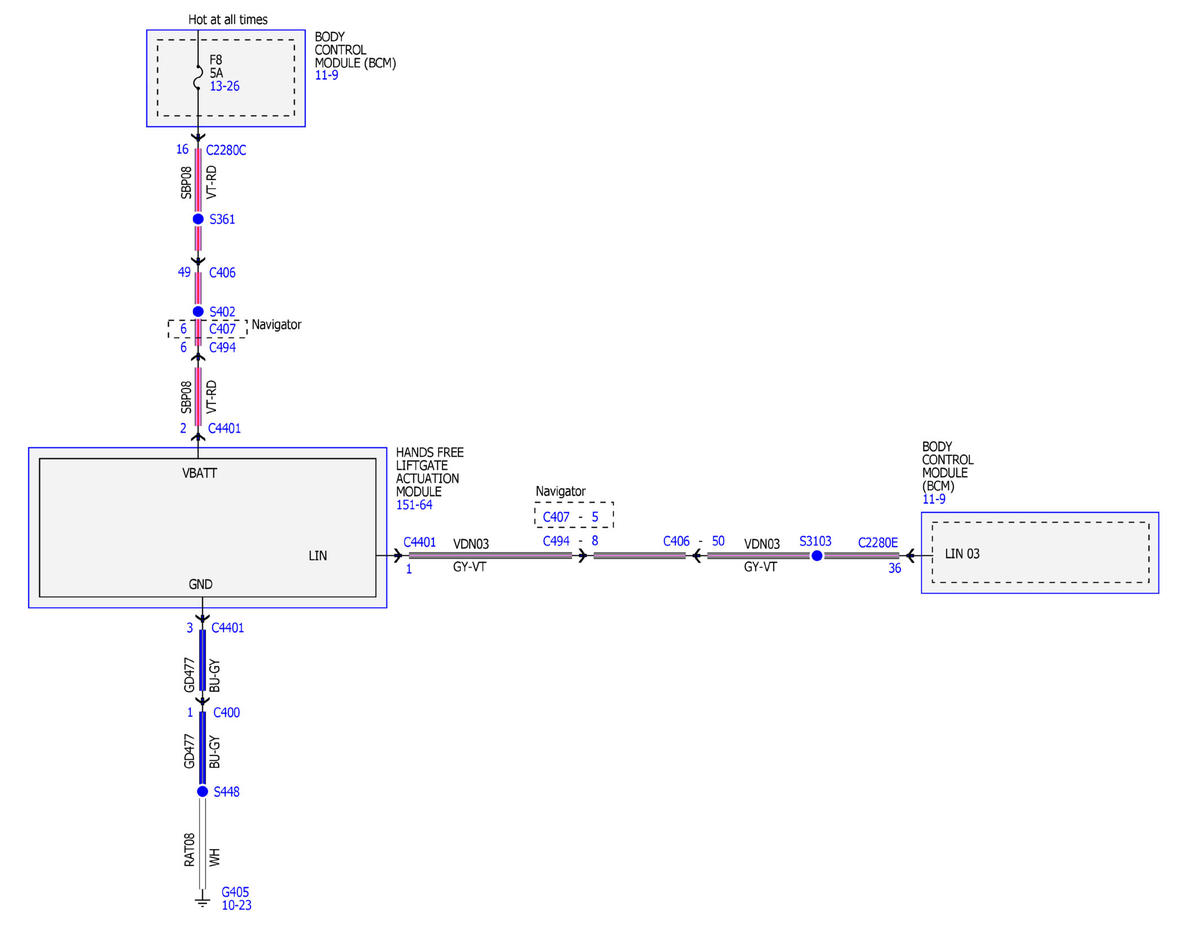

Fig 10: Power Liftgate/Retractable Running Boards Wiring Diagrams (10 Of 10)
GFDWR185089Courtesy of FORD MOTOR COMPANY
