Roof Panel: Notes
WARNING: This page is about a different car, the 2018 Ford Flex. However, it is still accessible from the selected car via links, so may be relevant.
For information on Ford Color Coded Illustrations, refer to OEM COLOR CODING
General Equipment
| 3 Phase Inverter Spot Welder 254-00002 |
| I4 Inverter Spot Welder 254-00014 |
Material
| Item | Specification |
| Flexible Foam RepairFusor® 121 | -- |
| Motorcraft® Seam SealerTA-2 | -- |

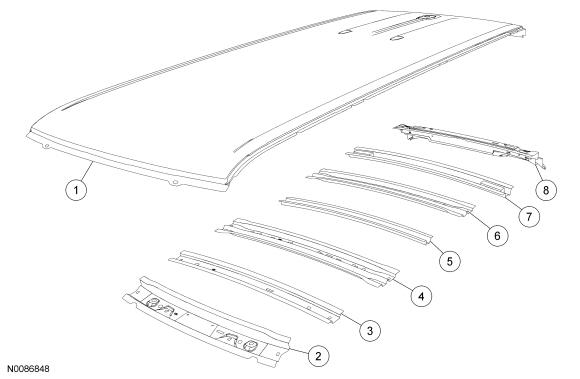

Roof Exploded View
| Item | Part Number | Description |
|---|---|---|
| 1 | 50202 | Roof panel -- mild steel |
| 2 | 403410 | Windshield header -- High-Strength Low Alloy(HSLA) 350 steel |
| 3 | 450263 | Roof bow at A-pillar -- mild steel |
| 4 | 451510 | Roof bow at B-pillar -- HSLA 550 steel |
| 5 | 513F00 | Intermediate roof bow -- mild steel |
| 6 | 451510 | Roof bow at C-pillar -- HSLA 550 steel |
| 7 | 50222 | Intermediate roof bow -- mild steel |
| 8 | 441302 | Liftgate header -- Bake Hardened Steel(BH) 280 steel |
