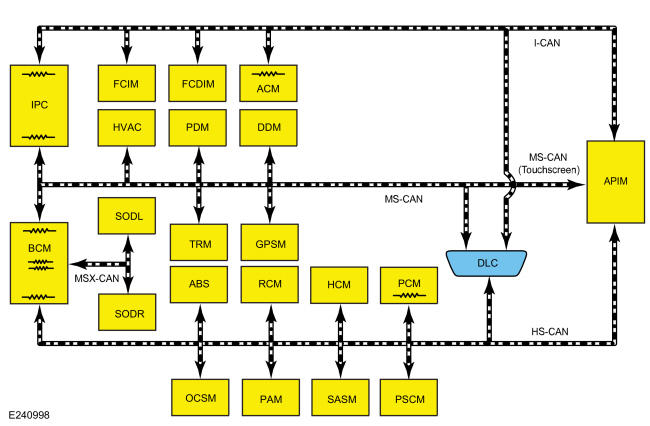

System Diagram
Module Network Chart
| Module Name | Network Type | Terminating Resistor |
|---|---|---|
| APIM (if equipped) | HS-CAN | No |
| MS-CAN (Touchscreen only) | No | |
| I-CAN | No | |
| ABS module | HS-CAN | No |
| ACM (except base AM/FM radio) | I-CAN | Yes |
| BCM | HS-CAN | Yes |
| MS-CAN | Yes | |
| Extended MS-CAN | Yes | |
| DDM (if equipped) | MS-CAN | No |
| FCIM (if equipped) | I-CAN | No |
| FCDIM | I-CAN | No |
| GPSM (if equipped) | MS-CAN | No |
| HCM (if equipped) | HS-CAN | No |
| HVAC module | MS-CAN | No |
| IPC | MS-CAN | Yes |
| I-CAN | Yes | |
| OCSM | HS-CAN | No |
| PAM (if equipped) | HS-CAN | No |
| PSCM | HS-CAN | No |
| PCM | HS-CAN | Yes |
| PDM (if equipped) | MS-CAN | No |
| RCM | HS-CAN | No |
| SODL (if equipped) | Extended MS-CAN | No |
| SODR (if equipped) | Extended MS-CAN | No |
| SASM | HS-CAN | No |
| TRM (if equipped) | MS-CAN | No |
