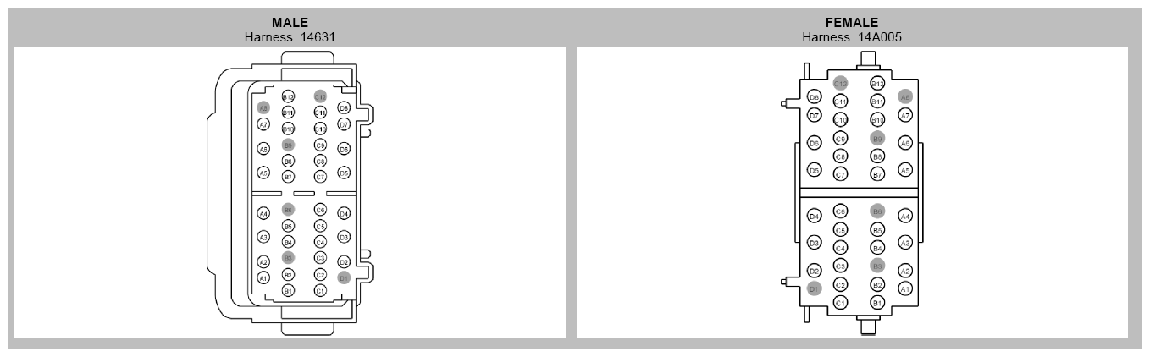

Inline Connector End View (C214)
Courtesy of FORD MOTOR CO.
| Pin |
Circuit |
Gauge |
Qualifier |
| A1 |
CLN25 (VT) |
20 |
|
| A2 |
CRT19 (GN-VT) |
22 |
|
| A3 |
CBP41 (BU) |
20 |
|
| A4 |
RME75 (VT-WH) |
18 |
|
| A5 |
VME75 (GY-YE) |
18 |
|
| A6 |
RME74 (BU-BN) |
18 |
|
| A7 |
VME74 (BN) |
18 |
|
| A8 |
* |
* |
|
| B1 |
CPM21 (YE-VT) |
22 |
|
| B2 |
CPM20 (BN-WH) |
22 |
|
| B3 |
* |
* |
|
| B4 |
CPW25 (YE-BU) |
20 |
|
| B5 |
CPW26 (BU-BN) |
20 |
|
| B6 |
* |
* |
|
| B7 |
CPW12 (GN-OG) |
20 |
|
| B8 |
CPW13 (BN-YE) |
20 |
|
| B9 |
* |
* |
|
| B10 |
VR217 (GY-YE) |
22 |
|
| B11 |
RR131 (VT-GY) |
22 |
|
| B12 |
SBP12 (GN-RD) |
22 |
|
| C1 |
CLN44 (OG) |
22 |
|
| C2 |
CLN45 (GN) |
22 |
|
| C3 |
CLN46 (BU) |
22 |
|
| C4 |
RME07 (WH-BN) |
18 |
|
| C5 |
VME07 (WH) |
18 |
|
| C6 |
RLN44 (BN) |
22 |
|
| C7 |
CPL51 (BU-GN) |
18 |
|
| C8 |
CPL11 (GY-BN) |
18 |
|
| C9 |
CPK19 (BU-GN) |
22 |
|
| C10 |
CPK23 (YE-VT) |
22 |
|
| C11 |
CPL29 (YE-GY) |
22 |
|
| C12 |
* |
* |
|
| D1 |
* |
* |
|
| D2 |
CPL26 (GN-VT) |
22 |
14631 |
| D2 |
CPL26 (GN-VT) |
22 |
|
| D3 |
GD133 (BK) |
14 |
|
| D4 |
CPM23 (GY) |
22 |
14631 |
| D4 |
CPM23 (GY) |
22 |
|
| D5 |
CPW73 (GN-VT) |
22 |
|
| D5 |
CPW73 (GN-VT) |
22 |
14A005 |
| D6 |
SBB34 (YE-RD) |
14 |
|
| D7 |
CBB39 (VT-WH) |
22 |
|
| D8 |
* |
* |
|
