Inline Connector End View (C219)

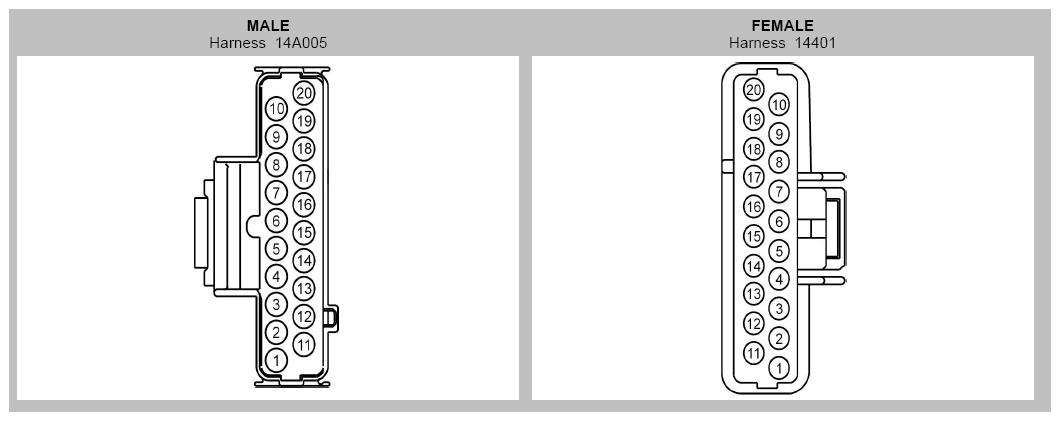

Fig 1: Identifying Inline Connector (C219)
G09083839Courtesy of FORD MOTOR CO.
Pin Circuit Gauge Qualifier
1 29S-LF21 (OG-BK) 20
2 29S-LF11 (OG-WH) 20 14401
2 29S-LF7 (BK) 20 14A005
3 8-MD10 (WH-BK) 14
4 10-MD10 (GY-BK) 14
5 15-KA28 (GN-BU) 16
6 32-KA28 (WH-RD) 16
7 15S-LG3 (GN-YE) 16
8 15S-LG14 (GN-RD) 16
9 31S-GL20 (BK) 22 14A005 - POWER LOCKS
9 31S-GL20 (BK-RD) 22 14401
9 31S-GL56 (BK-WH) 22 14A005 - WITHOUT POWER LOCKS
10 29-HA28 (OG) 12
11 15S-LD12 (GN-YE) 20 14A005
11 15S-LD6 (GN-YE) 1.0 14401
11 15S-LD6 (GN-YE) 20 14A005
12 49S-LG19 (BU-RD) 18
13 8-CF34 (WH-BU) 18
14 9-CF34 (BN-BU) 18 14401
14 9-CF34 (BN-BU) 20 14A005
15 8-CF40 (WH-GN) 18 14401
15 8-CF40 (WH-GN) 20 14A005
16 9-CF40 (BN-GN) 18 14401
16 9-CF40 (BN-GN) 20 14A005
17 31S-GL16 (BK-BU) 20 14A005 - MANUAL DOOR LOCKS
17 31S-GL16 (BK-BU) 22 14401
17 31S-GL16 (BK-BU) 22 14A005 - POWER DOOR LOCKS
18 31S-GL9 (BK-YE) 20 14A005 - MANUAL DOOR LOCKS
18 31S-GL9 (BK-YE) 22 14401
18 31S-GL9 (BK-YE) 22 14A005 - POWER DOOR LOCKS
19 49S-LG12 (BU) 18
20 32-AA59 (WH-BK) 16
