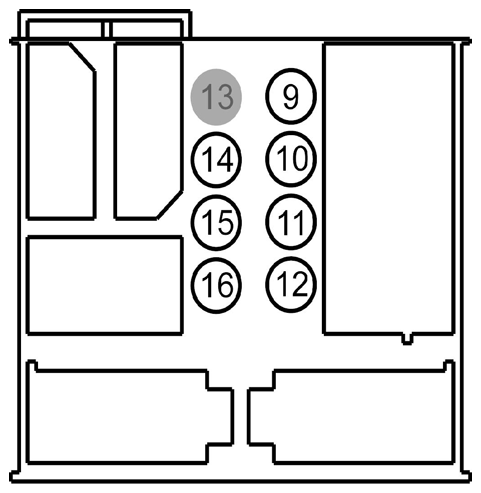

| 9 |
4-EC13 (GY-VT) |
20 |
DATA LINK ~CONNECTOR *, DATA LINK/BUS POSITIVE MS CAN+ |
WITHOUT BLUETOOTH |
| 9 |
4-EC1 (GY-RD) |
20 |
DATA LINK ~CONNECTOR *, DATA LINK/BUS POSITIVE MS CAN+ |
WITH BLUETOOTH |
| 10 |
5-EC13 (BU-WH) |
20 |
DATA LINK ~CONNECTOR *, DATA LINK/BUS NEGATIVE (LOGIC RETURN) MS CAN- |
WITHOUT BLUETOOTH |
| 10 |
5-EC1 (BU-RD) |
20 |
1.SPLICE OR BUSBAR, DATA LINK/BUS NEGATIVE (LOGIC RETURN) MS CAN- |
WITH BLUETOOTH |
| 11 |
91-MD34 (BK-YE) |
18 |
RADIO *ANTI THEFT GROUND, GROUND |
|
| 12 |
91-MD15 (BK-GN) |
12 |
RADIO, GROUND |
|
| 13 |
* |
* |
Not Used |
|
| 14 |
29S-LK34 (OG-BK) |
22 |
RADIO~ILLUM. ~LAMP, SWITCHED BATTERY VOLTAGE, SECONDARY FUSED HOT AT ALL TIMES |
|
| 15 |
29-MD15 (OG-BK) |
14 |
RADIO, BATTERY VOLTAGE, SECONDARY FUSED HOT AT ALL TIMES |
|
| 16 |
75-MD15 (YE-GN) |
22 |
RADIO, BATTERY VOLTAGE, OVERLOAD PROTECTED HOT ONLY IN RUN AND ACCESSORY |
|
