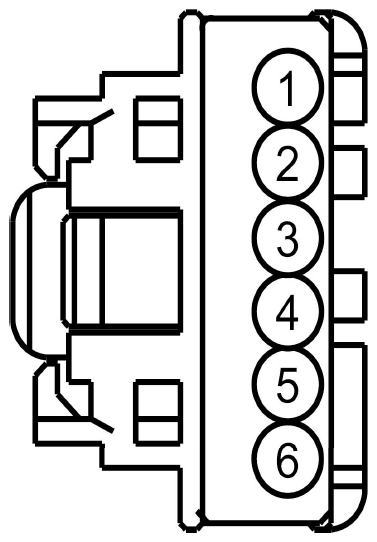

Defrost Switch Connector End View (C241)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | 31S-HB9 (BK-WH) | 22 | DEFROST~SWITCH, SWITCHED GROUND POWER RETURN | |
| 2 | 31S-HB6 (BK-YE) | 22 | DEFROST~SWITCH, SWITCHED POWER | |
| 3 | 15S-HB31 (GN-RD) | 22 | REAR WINDOW~HEATER ~INDICATOR, SWITCHED BATTERY VOLTAGE, OVERLOAD PROTECTED HOT ONLY IN START AND RUN | |
| 4 | 91S-HB31 (BK-OG) | 22 | REAR WINDOW~HEATER ~INDICATOR, SWITCHED GROUND | |
| 5 | 29S-HB31 (OG) | 22 | REAR WINDOW~HEATER ~INDICATOR, SWITCHED BATTERY VOLTAGE, SECONDARY FUSED HOT AT ALL TIMES | |
| 6 | 31S-HB22 (BK-GN) | 22 | REAR WINDOW~HEATER ~SWITCH, SWITCHED GROUND POWER RETURN |

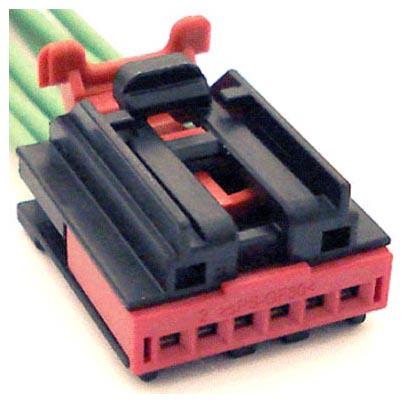

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1049 | Service Part Number: 9U2Z-14S411-UA Gauge: 18 Pin material: Silver Cavities: 6 Vehicle Uses
|
