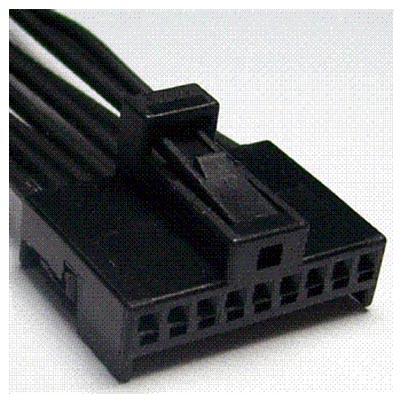

CLOCKSPRING Connector End View (C218)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | 15S-JA8 (GN-RD) | 20 | DRIVER~AIR BAG ~UNIT *SQUIP 1, SWITCHED BATTERY VOLTAGE, NOT OVERLOAD PROTECTED HOT ONLY IN START AND RUN | |
| 2 | 91S-JA8 (BK-OG) | 20 | DRIVER~AIR BAG ~UNIT *SQUIP 1, SWITCHED GROUND | |
| 3 | * | * | Not Used | |
| 4 | 8-PG13 (WH) | 22 | STEERING WHEEL ~SWITCH *SPEED CONTROL (ME9), SIGNAL 1 | |
| 5 | 9-PG13 (BN) | 22 | STEERING WHEEL ~SWITCH *SPEED CONTROL (ME9), SIGNAL RETURN (REFERENCE/GROUND) | |
| 6 | 31S-GJ5 (BK-BU) | 22 | 5.SPLICE OR BUSBAR, SWITCHED GROUND POWER RETURN | |
| 7 | 91-PG30 (BK-WH) | 22 | STEERING COLUMN~CLOCK SPRING ~UNIT, GROUND | |
| 8 | 15S-JA48 (GN-BK) | 20 | DRIVER~AIR BAG ~UNIT *SQUIP 2, SWITCHED BATTERY VOLTAGE, NOT OVERLOAD PROTECTED HOT ONLY IN START AND RUN | |
| 9 | 91S-JA48 (BK-GN) | 20 | DRIVER~AIR BAG ~UNIT *SQUIP 2, SWITCHED GROUND |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1283 | Service Part Number: CU2Z-14S411-ACA Gauge: 20 Pin material: Tin (greased) Cavities: 9 Vehicle Uses
|
