Exploded View

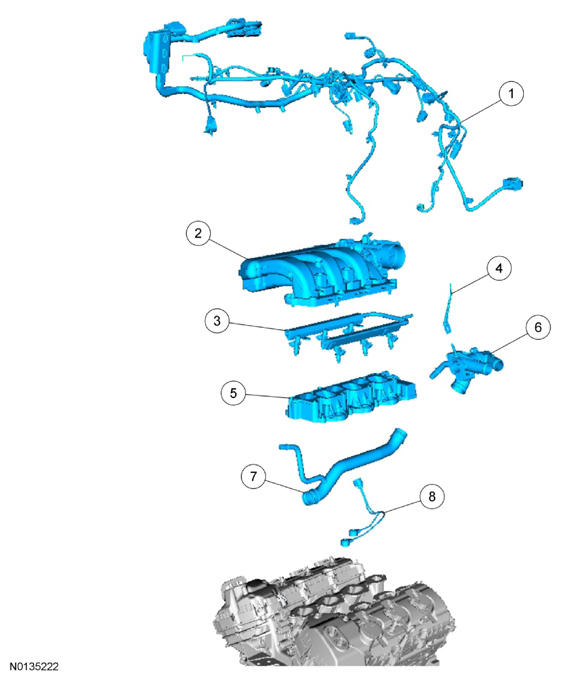

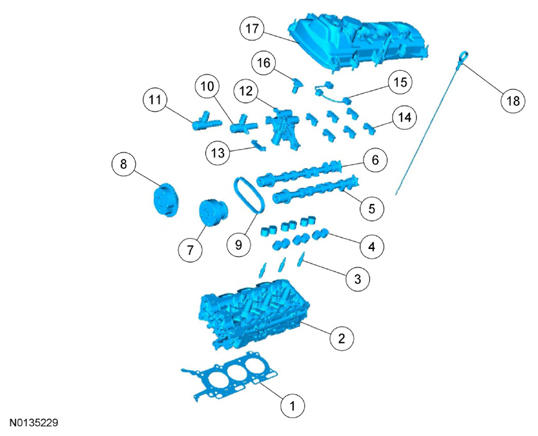

| Item | Service Part Number | Description |
|---|---|---|
| 1 | 12C508 | Engine control wiring harness |
| 2 | 9424 | Upper intake manifold |
| 3 | 9F797 | Fuel rail |
| 4 | 9J444 | Upper intake manifold support bracket |
| 5 | 9424 | Lower intake manifold |
| 6 | 8A856 | Thermostat housing |
| 7 | 9N271 | Coolant tube |
| 8 | 9N271 | KS |
| Item | Service Part Number | Description |
|---|---|---|
| 1 | 6083 | LH cylinder head gasket |
| 2 | 6050 | LH cylinder head |
| 3 | 12405 | Spark plug (3 required) |
| 4 | 6500 | Valve tappet (12 required) |
| 5 | 6A269 | Engine front cover |
| 6 | 6A267 | LH exhaust camshaft |
| 7 | 6C525 | Exhaust camshaft VCT assembly |
| 8 | 6C524 | Intake camshaft VCT assembly |
| 9 | 6C256 | LH secondary timing chain |
| 10 | 6B297 | Exhaust camshaft VCT oil control solenoid |
| 11 | 6B297 | Intake camshaft VCT oil control solenoid |
| 12 | 6B280 | Camshaft mega cap |
| 13 | 6K297 | LH secondary tensioner shoe |
| 14 | 6A258 | LH camshaft cap (6 required) |
| 15 | 6K602 | Valve train oil feed tube |
| 16 | 6C270 | LH secondary timing chain tensioner |
| 17 | 6K273 | LH valve cover |
| 18 | 6750 | Oil level indicator |

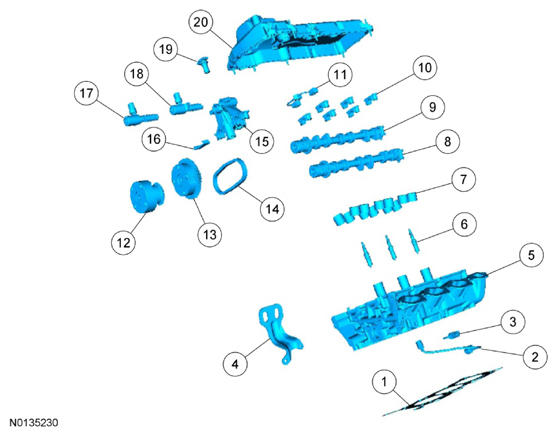

| Item | Service Part Number | Description |
|---|---|---|
| 1 | 6051 | RH cylinder head gasket |
| 2 | 14B485 | CHT sensor jumper harness |
| 3 | 6G004 | CHT sensor |
| 4 | 17A084 | Engine lift eye |
| 5 | 6049 | RH cylinder head |
| 6 | 12405 | Spark plug (3 required) |
| 7 | 6500 | Valve tappet (12 required) |
| 8 | 6A266 | RH intake camshaft |
| 9 | 6A268 | RH exhaust camshaft |
| 10 | 6A258 | RH camshaft cap (8 required) |
| 11 | 6K602 | Valve train oil feed tube |
| 12 | 6C525 | Exhaust camshaft VCT assembly |
| 13 | 6C524 | Intake camshaft VCT assembly |
| 14 | 6C256 | RH secondary timing chain |
| 15 | 6B280 | Camshaft mega cap |
| 16 | 6K297 | RH secondary tensioner shoe |
| 17 | 6B297 | Exhaust camshaft VCT oil control solenoid |
| 18 | 6B297 | Intake camshaft VCT oil control solenoid |
| 19 | 6C270 | RH secondary timing chain tensioner |
| 20 | 6K271 | RH valve cover |

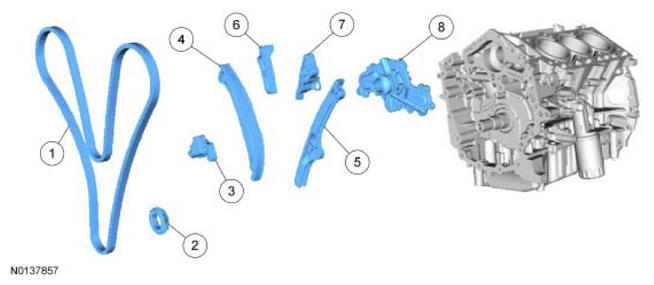

| Item | Service Part Number | Description |
|---|---|---|
| 1 | 6268 | Timing chain |
| 2 | 6306 | Crankshaft timing sprocket |
| 3 | 6L266 | Primary timing chain tensioner |
| 4 | 6K255 | Primary timing chain tensioner arm |
| 5 | 6B274 | LH lower primary timing chain guide |
| 6 | 6K297 | RH primary timing chain guide |
| 7 | 6K297 | LH upper primary timing chain guide |
| 8 | 8501 | Coolant pump |

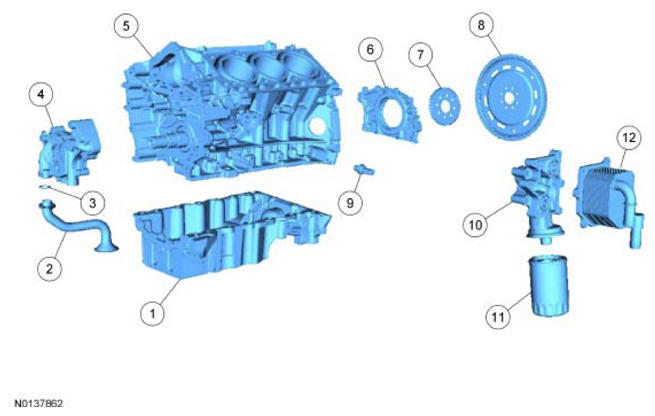

| Item | Service Part Number | Description |
|---|---|---|
| 1 | 6675 | Oil pan |
| 2 | 6622 | Oil pump screen and pickup tube |
| 3 | 6625 | Oil pump screen and pickup tube O-ring seal |
| 4 | 6621 | Oil pump |
| 5 | 6010 | Cylinder block |
| 6 | 6D327 | Crankshaft rear seal retainer plate |
| 7 | 12A227 | Crankshaft sensor ring |
| 8 | 6375 | Flexplate |
| 9 | 9278 | EOP switch |
| 10 | 6881 | Oil filter adapter |
| 11 | 6714 | Engine oil filter |
| 12 | 6A642 | Oil cooler |

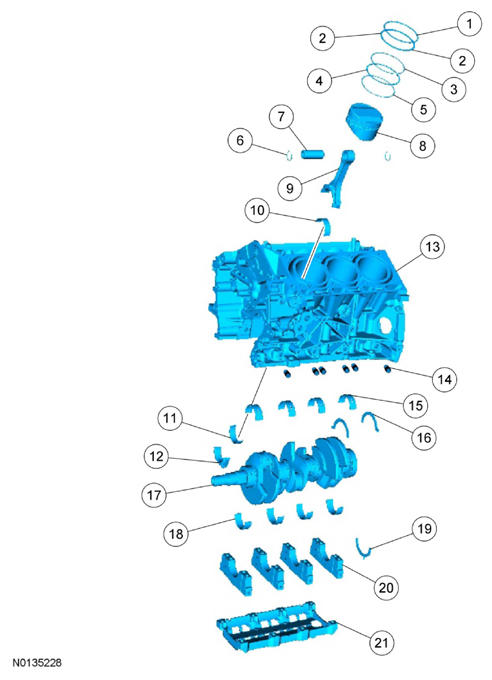

| Item | Service Part Number | Description |
|---|---|---|
| 1 | (part Of 6148) | Piston compression upper ring (6 required) |
| 2 | (part of 6148) | Piston compression lower ring (6 required) |
| 3 | (part of 6148) | Piston oil control upper segment ring (6 required) |
| 4 | (part of 6148) | Piston oil control spacer (6 required) |
| 5 | (part of 6148) | Piston oil control lower segment ring (6 required) |
| 6 | 6140 | Piston pin retainer (12 required) |
| 7 | 6135 | Piston pin (6 required) |
| 8 | 6110 | Piston (6 required) |
| 9 | 6200 | Connecting rod (6 required) |
| 10 | 6211 | Connecting rod upper bearing (6 required) |
| 11 | 6211 | Connecting rod lower bearing (6 required) |
| 12 | (part of 6200) | Connecting rod cap (6 required) |
| 13 | 6010 | Cylinder block |
| 14 | 6K868 | Piston oil cool valve (6 required) |
| 15 | 6333 | Cylinder block crankshaft main bearing (4 required) |
| 16 | 6A341 | Connecting rod cap (6 required) |
| 17 | 6303 | Crankshaft |
| 18 | 6A338 | Lower crankshaft main bearings (4 required) |
| 19 | 6K302 | Crankshaft lower thrust washer |
| 20 | 6325 | Lower crankshaft main bearing caps (4 required) |
| 21 | 6C364 | Main bearing cap support brace |
