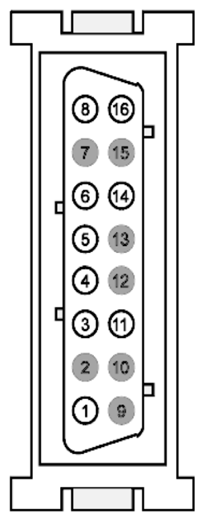

Data Link Connector (DLC) Connector End View (C251)
WARNING: This page is about a different car, the 2014 Ford Escape. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | VDB13 (BU-GY) | 22 | CTRL MOD. - MULTIMEDIA CAN BUS HIGH | |
| 2 | * | * | Not Used | |
| 3 | VDB06 (GY-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH | |
| 4 | GD138 (BK-WH) | 22 | GROUND - COWL SIDE/PILLAR A RIGHT (6L2T) | |
| 5 | GD133 (BK) | 18 | GROUND - COWL SIDE/PILLAR A LEFT (6L2T) | |
| 6 | VDB04 (WH-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | |
| 7 | * | * | Not Used | |
| 8 | VDB14 (VT-GY) | 22 | CTRL MOD. - MULTIMEDIA CAN BUS LOW | |
| 9 | * | * | Not Used | |
| 10 | * | * | Not Used | |
| 11 | VDB07 (VT-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW | |
| 12 | * | * | Not Used | |
| 13 | * | * | Not Used | |
| 14 | VDB05 (WH) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW | |
| 15 | * | * | Not Used | |
| 16 | SBP26 (YE-RD) | 20 | FUSE OR CIRCUIT BREAKER |
