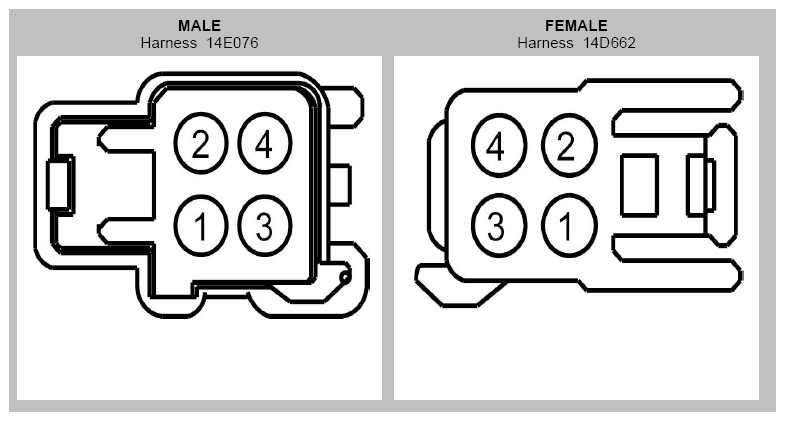

Inline Connector End View (C3136)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Qualifier |
|---|---|---|---|
| 1 | CLN48 (YE-OG) | 22 | |
| 1 | CLN48 (YE-OG) | 22 | 14E076 |
| 2 | CLN49 (YE-GN) | 22 | |
| 2 | CLN49 (YE-GN) | 22 | 14E076 |
| 3 | CLN50 (YE-BU) | 22 | |
| 3 | CLN50 (YE-BU) | 22 | 14E076 |
| 4 | RLN44 (BN) | 22 | |
| 4 | RLN44 (BN) | 22 | 14E076 |

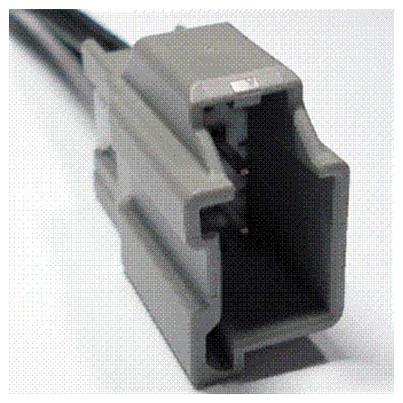

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-1076 | Service Part Number: 3U2Z-14S411-BUB Gauge: 14 Pin material: Tin (greased) Cavities: 4 Vehicle Uses:
|
