Restraints Control Module (RCM) Connector End View (C310A)

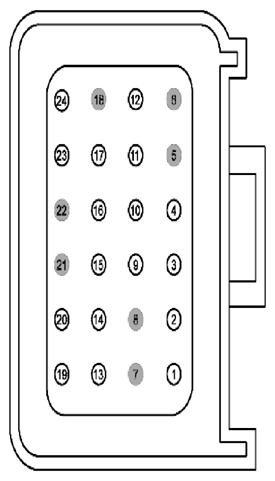

Fig 1: Identifying Restraints Control Module (RCM) Connector (C310A)
G10374778Courtesy of FORD MOTOR CO.
Pin Circuit Gauge Circuit Function Qualifier
1 RR102 (WH) 20 CTRL MOD. - AIR BAG DRIVER 2 -
2 CR102 (BU) 20 CTRL MOD. - AIR BAG DRIVER 2 +
3 CR101 (VT-BN) 20 CTRL MOD. - AIR BAG DRIVER 1+
4 RR101 (YE-GN) 20 CTRL MOD. - AIR BAG DRIVER 1 -
5 * * Not Used
6 * * Not Used
7 * * Not Used
8 * * Not Used
9 CR103 (GY-BU) 20 CTRL MOD. - AIR BAG FRONT PASSENGER 1 +
10 RR103 (VT-GN) 20 CTRL MOD. - AIR BAG FRONT PASSENGER 1 -
11 RR104 (WH-BU) 20 CTRL MOD. - AIR BAG FRONT PASSENGER 2 -
12 CR104 (YE-GY) 20 CTRL MOD. - AIR BAG FRONT PASSENGER 2 +
13 RRP01 (VT-WH) 20 SENSOR - PEDESTRIAN CRASH LEFT HAND -
14 VRP01 (WH-GN) 20 SENSOR - PEDESTRIAN CRASH LEFT HAND +
15 VRP01 (WH-GN) 20 SENSOR - PEDESTRIAN CRASH RIGHT HAND +
16 RRP01 (VT-WH) 20 SENSOR - PEDESTRIAN CRASH RIGHT HAND -
17 CR116 (GN-WH) 22 CTRL MOD. - INDICATOR PASSENGER AIR BAG DEACTIVATE +
18 * * Not Used
19 VDB04 (WH-BU) 22 CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH
20 VDB05 (WH) 22 CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW
21 * * Not Used
22 * * Not Used
23 CR115 (BN) 22 CTRL MOD. - INDICATOR DEPLOYMENT (RDI)
24 CBP02 (GN) 20 FUSE - 86 OR CIRCUIT BREAKER
