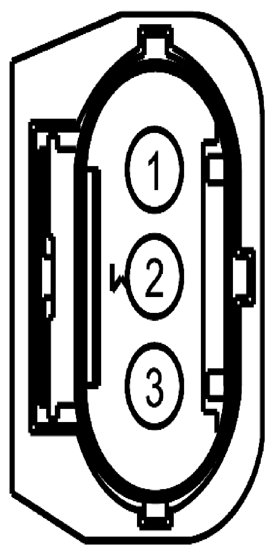

Power Steering Control Module (PSCM) Connector End View (C1463B)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | VDB04 (WH-BU) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW | |
| 2 | VDB05 (WH) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | |
| 3 | CBB44 (GN) | 20 | FUSE - 40 OR CIRCUIT BREAKER |

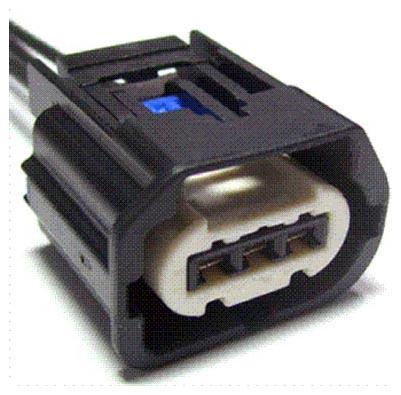

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-1105 | Service Part Number: AU2Z-14S411-APA Gauge:16 Pin material:Tin Cavities:3 Vehicle Uses
|
