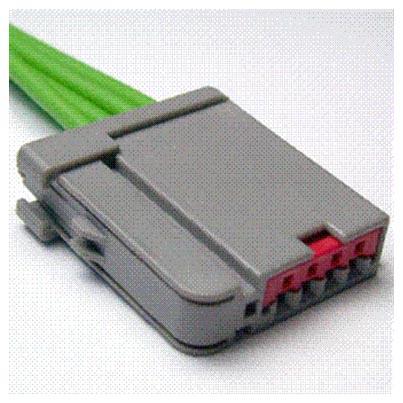

Compass Module Connector End View (C909)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | VMC31 (GY-BU) | 22 | FUSE - 85 OR CIRCUIT BREAKER | |
| 2 | GD138 (BK-WH) | 22 | GROUND - COWL SIDE/PILLAR A RIGHT | |
| 3 | VMN04 (VT) | 22 | LIN 2 BUS | |
| 4 | * | * | Not Used |
| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-1239 | Service Part Number: CU2Z-14S411-AA Gauge:18 Pin material:Silver Cavities:4 Vehicle Uses
|
