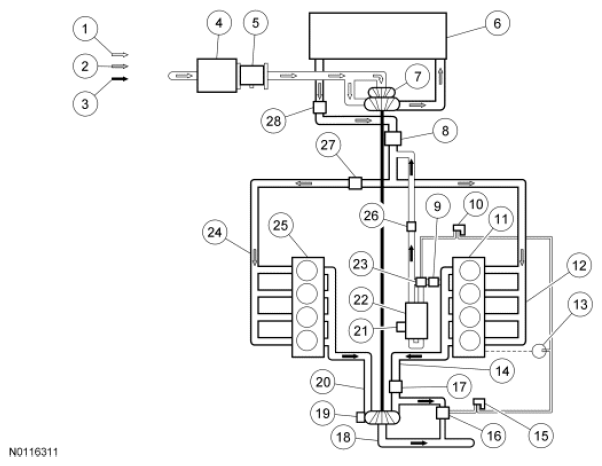

| 1 |
- |
Intake air |
| 2 |
- |
Compressed air |
| 3 |
- |
Exhaust air |
| 4 |
- |
Air filter |
| 5 |
- |
MAF/IAT sensor |
| 6 |
- |
CAC |
| 7 |
- |
Turbocharger compressor wheel |
| 8 |
- |
Intake throttle assembly |
| 9 |
- |
EGR valve |
| 10 |
- |
EGR cooler bypass valve solenoid |
| 11 |
- |
Cylinder head bank 1 |
| 12 |
- |
Intake manifold bank 1 |
| 13 |
- |
Mechanical vacuum pump |
| 14 |
- |
Exhaust manifold bank 1 |
| 15 |
- |
Turbocharger wastegate regulating valve solenoid |
| 16 |
- |
Turbocharger wastegate actuator |
| 17 |
- |
EP sensor |
| 18 |
- |
Outlet to exhaust system |
| 19 |
- |
Turbocharger actuator |
| 20 |
- |
Exhaust manifold bank 2 |
| 21 |
- |
Secondary cooling system engine coolant temperature 2 (ECT2) sensor |
| 22 |
- |
EGR cooler |
| 23 |
- |
EGR cooler bypass valve actuator |
| 24 |
- |
Intake manifold bank 2 |
| 25 |
- |
Cylinder head bank 2 |
| 26 |
- |
EGRT sensor |
| 27 |
- |
MAP sensor |
| 28 |
- |
CACT sensor |
