Generator - 4.0L SOHC: Notes

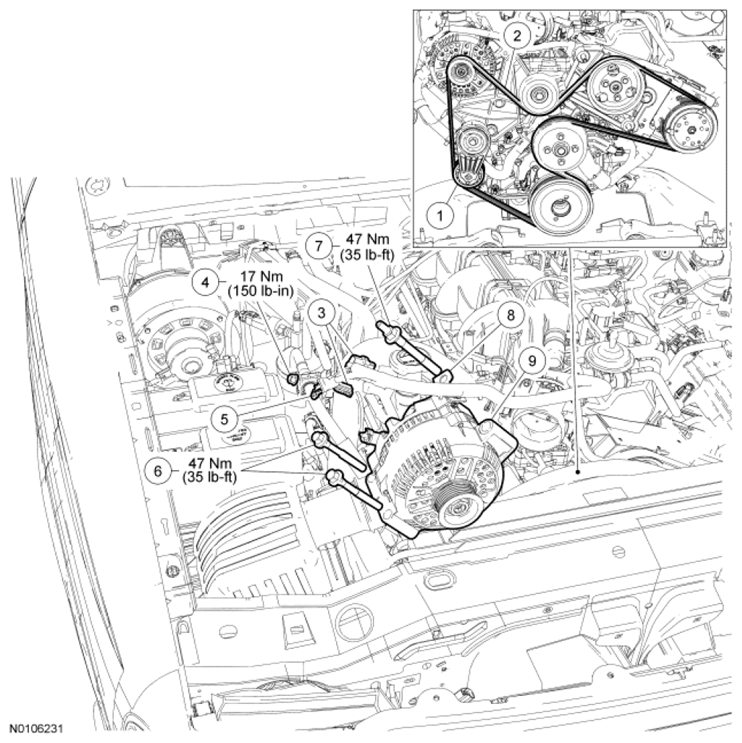

Fig 1: Exploded View Of Generator With Torque Specifications - 4.0L SOHC
G06517319Courtesy of FORD MOTOR CO.
Item Part Number Description
1 6B209 Front End Accessory Drive (FEAD) belt tensioner
2 8620 FEAD belt
3 - Generator electrical connectors (part of 14A280) (2 required)
4 W711953 Generator B+ terminal nut
5 - Generator B+ terminal (part of 14A280)
6 N606068 Generator bolts (2 required)
7 N806209 Generator stud bolt
8 14A163 Generator harness bracket
9 10346 Generator
