Inner Tie Rod: Notes
SPECIAL TOOL(S)
| Inner Tie-Rod Socket Tool 211-D029 or equivalent |
|
| Tie-Rod End Separator 211-105 (T85M-3395-A) or equivalent |
MATERIAL
| Item | Specification |
|---|---|
| Premium Long-Life Grease XG-1-C or XG-1-K (US); CXG-1-C (Canada) |
ESA-M1C75-B |

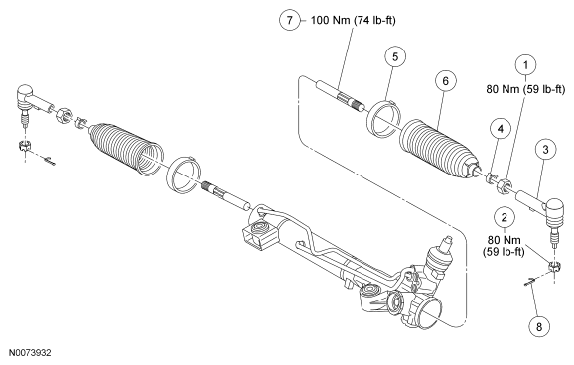

| Item | Part Number | Description |
|---|---|---|
| 1 | N803637 | Tie-rod jam nut (part of 3280) (2 required) |
| 2 | N800895 | Outer tie-rod end nut (2 required) |
| 3 | 3290 | Outer tie-rod end (2 required) |
| 4 | 3K745 | Outer bellows boot clamp (2 required) |
| 5 | 3C650A | Inner bellows boot clamp (2 required) |
| 6 | 3K661 | Steering gear bellows boot (2 required) |
| 7 | 3280 | Inner tie rod (2 required) |
| 8 | N642569 | Cotter pin (2 required) |
