Generator - 2.3L: Notes

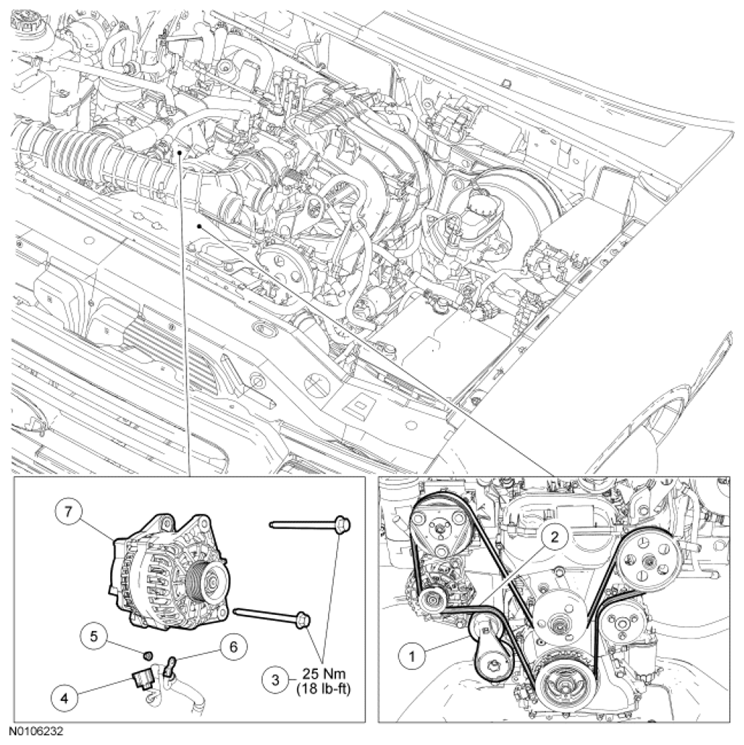

Fig 1: Exploded View Of Generator With Torque Specifications - 2.3L
G06517318Courtesy of FORD MOTOR CO.
Item Part Number Description
1 6B209 Front End Accessory Drive (FEAD) belt tensioner
2 8620 FEAD belt
3 W701331-S439 Generator bolts (2 required)
4 - Generator electrical connector (part of 14A280)
5 W705790-S901 Generator B+ terminal nut (early build)
5 W711953 Generator B+ terminal nut (late build)
6 - Generator B+ terminal (part of 14A280)
7 10346 Generator
