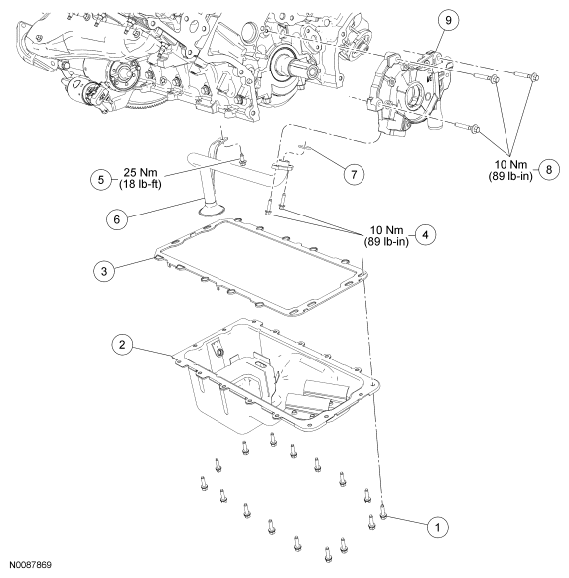

Engine Lubrication Components - Exploded View
ITEM PART NUMBER DESCRIPTION CHART
| Item | Part Number | Description |
|---|---|---|
| 1 | W701605 | Oil pan bolt (16 required) |
| 2 | 6676 | Oil pan |
| 3 | 6710 | Oil pan gasket |
| 4 | N806155 | Oil pump screen and pickup tube-to-oil pump bolts (2 required) |
| 5 | N605904 | Oil pump screen and pickup tube support bracket bolt |
| 6 | 6622 | Oil pump screen and pickup tube |
| 7 | 6625 | Oil pump screen and pickup tube O-ring seal |
| 8 | N806183 | Oil pump bolts (3 required) |
| 9 | 6621 | Oil pump |
- For additional information, refer to the procedures in this article.
