Connector Views
>>
Inline Connectors
Inline Connectors

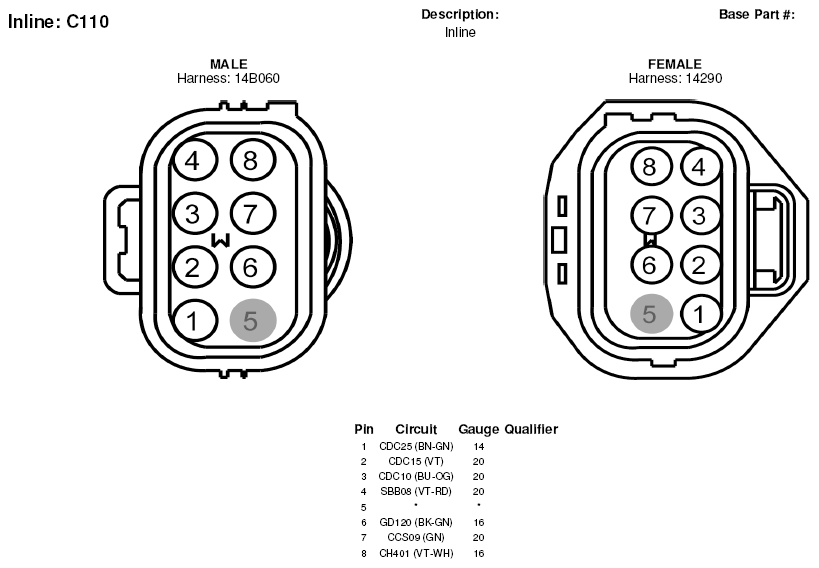

Fig 1: Inline Connector End View (C110)

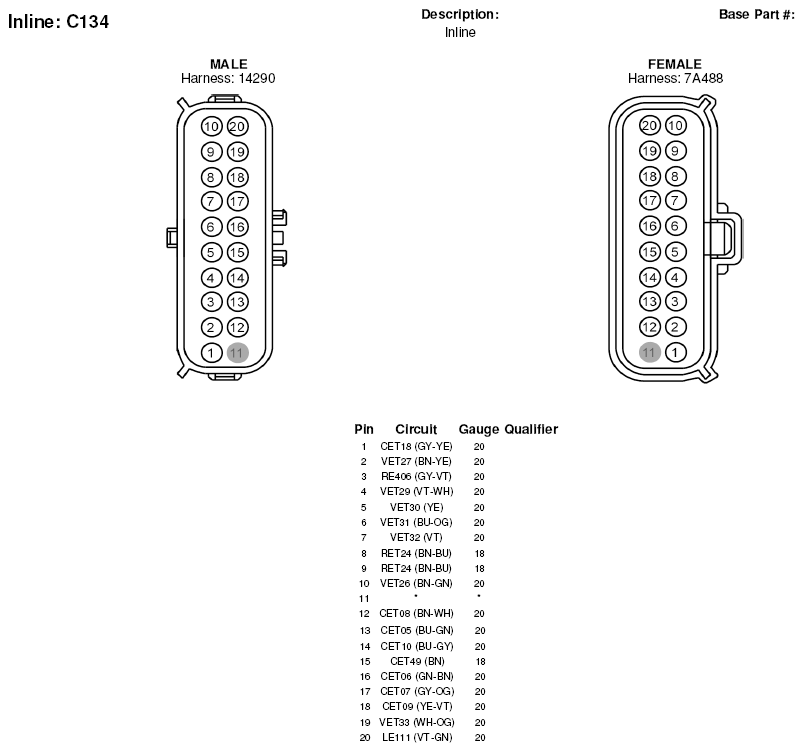

Fig 2: Inline Connector End View (C134)

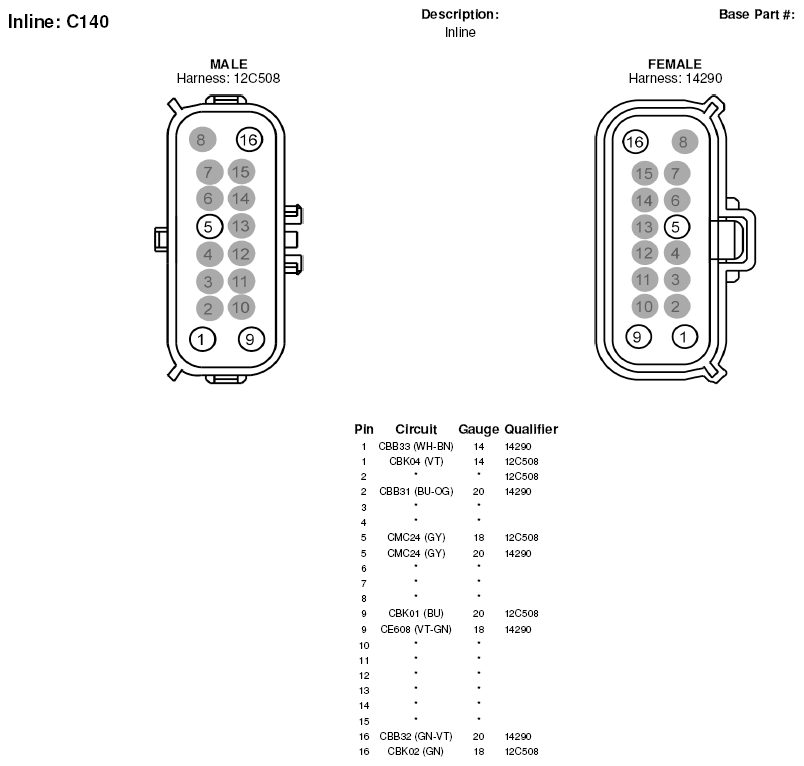

Fig 3: Inline Connector End View (C140)

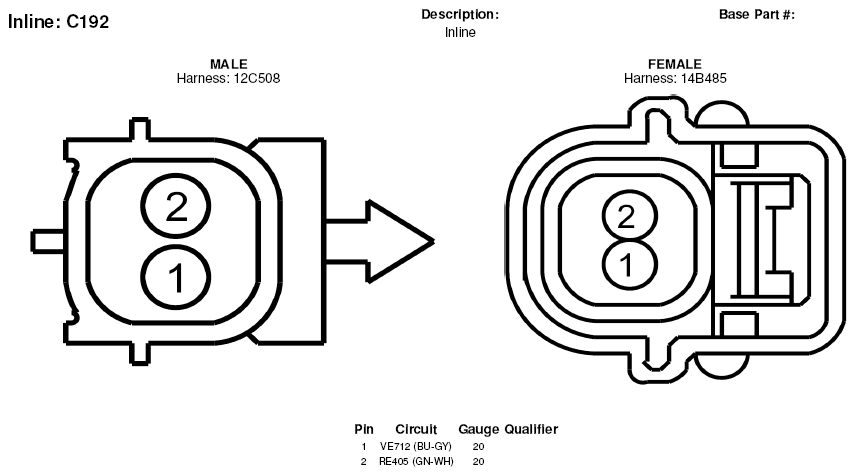

Fig 4: Inline Connector End View (C192)

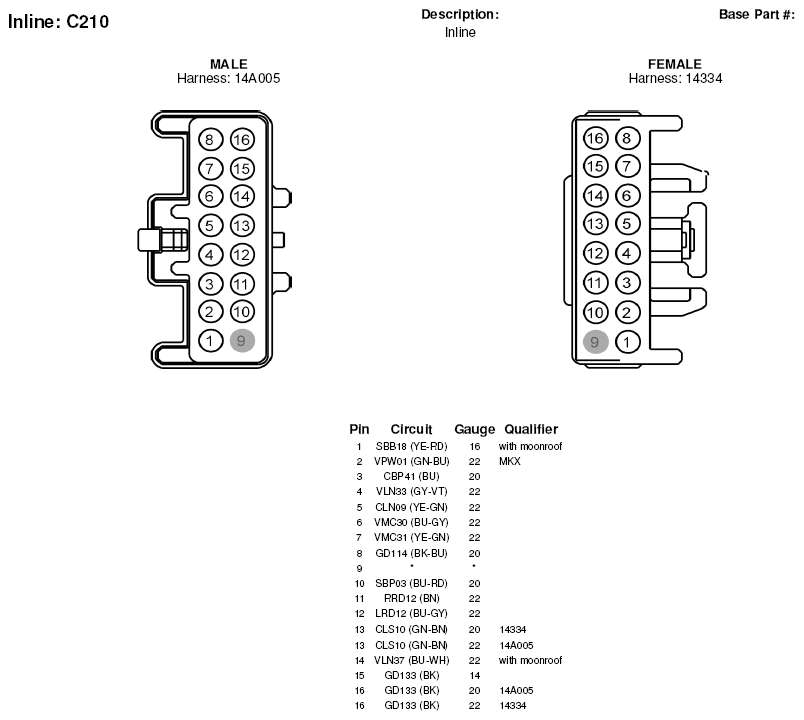

Fig 5: Inline Connector End View (C210)

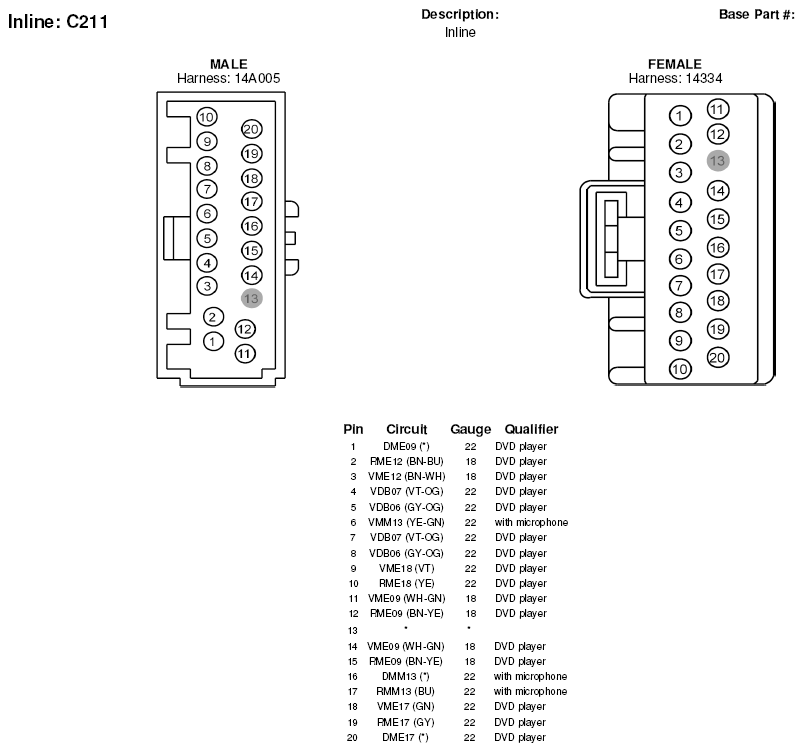

Fig 6: Inline Connector End View (C211)

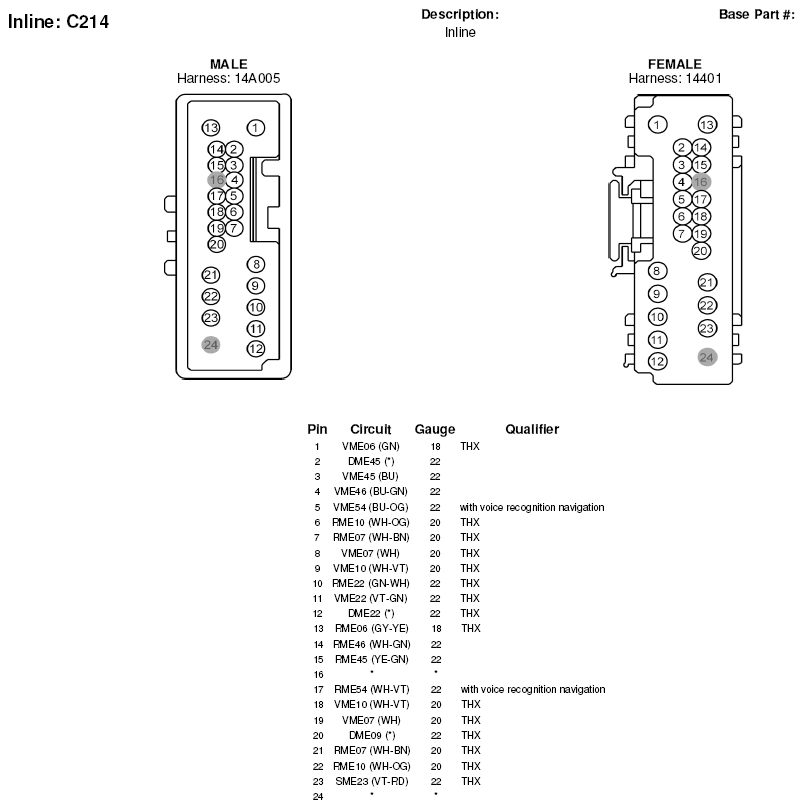

Fig 7: Inline Connector End View (C214)

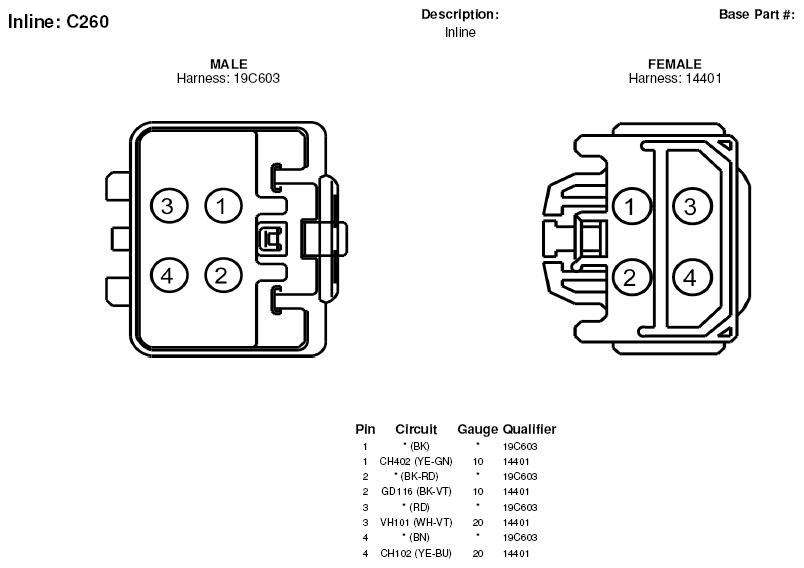

Fig 8: Inline Connector End View (C260)

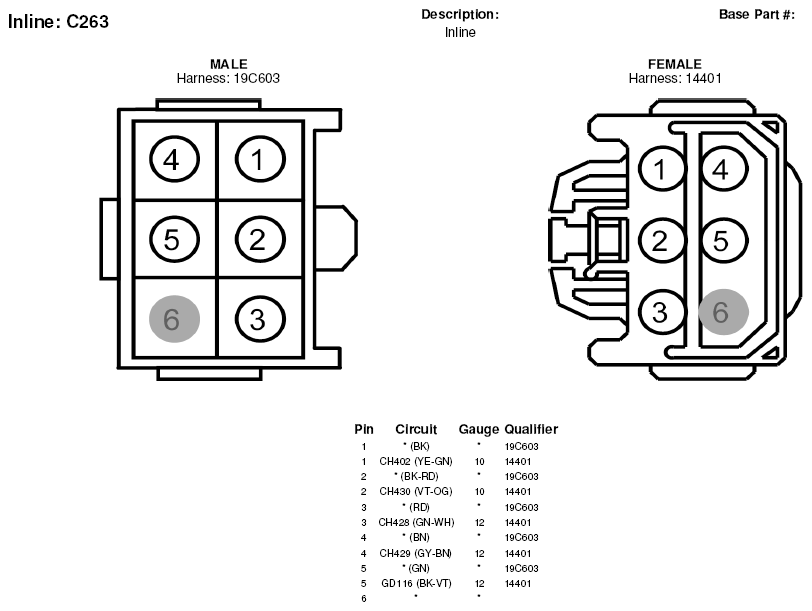

Fig 9: Inline Connector End View (C263)

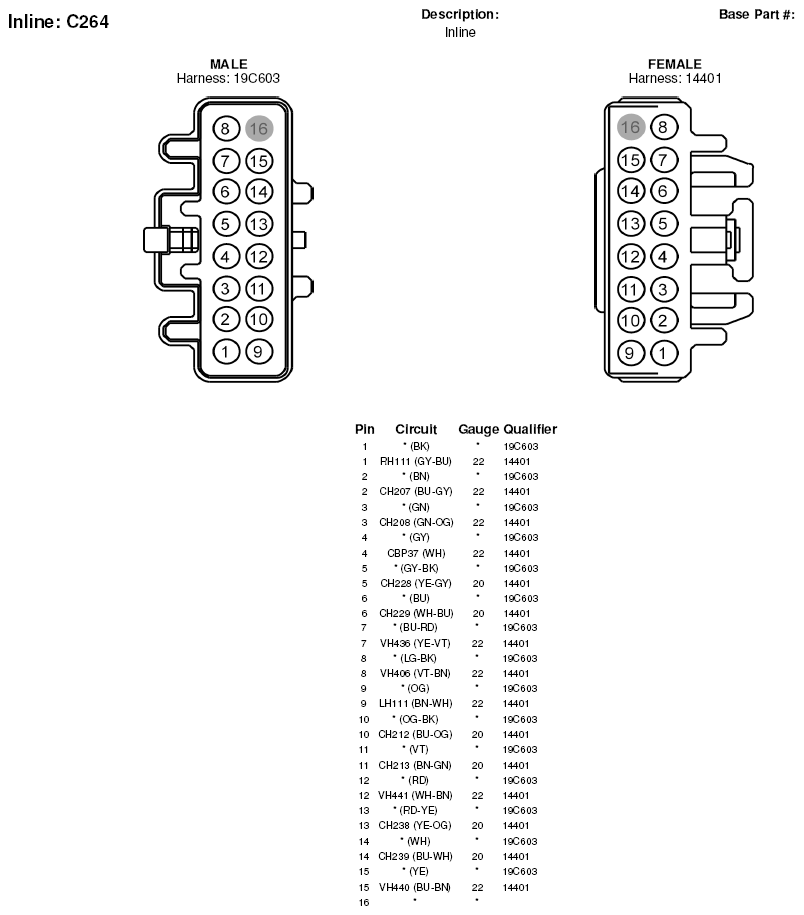

Fig 10: Inline Connector End View (C264)

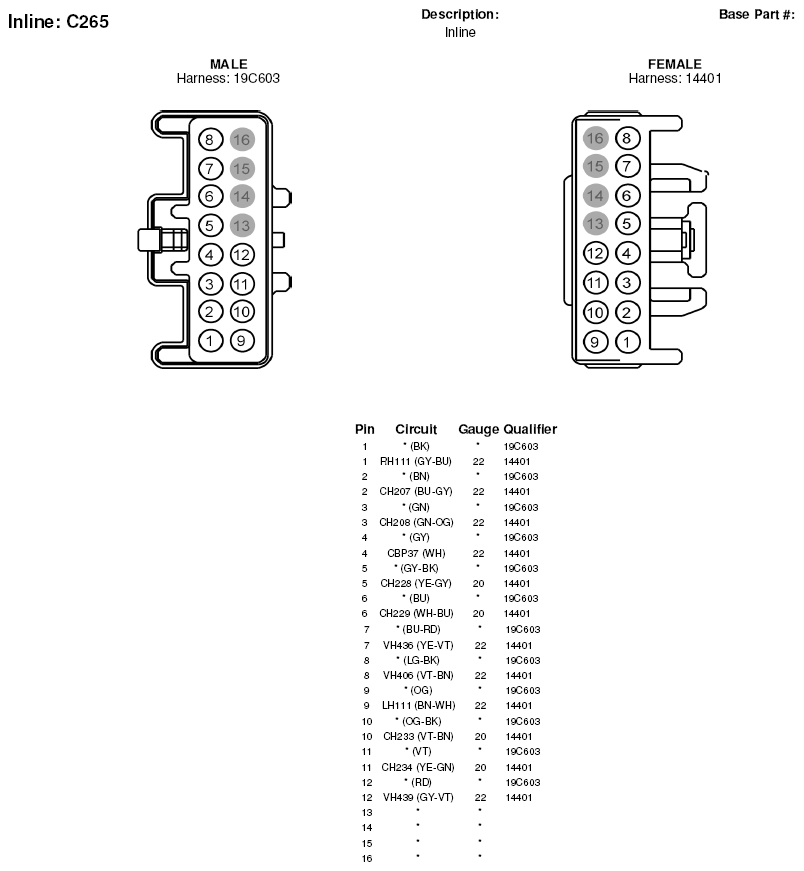

Fig 11: Inline Connector End View (C265)

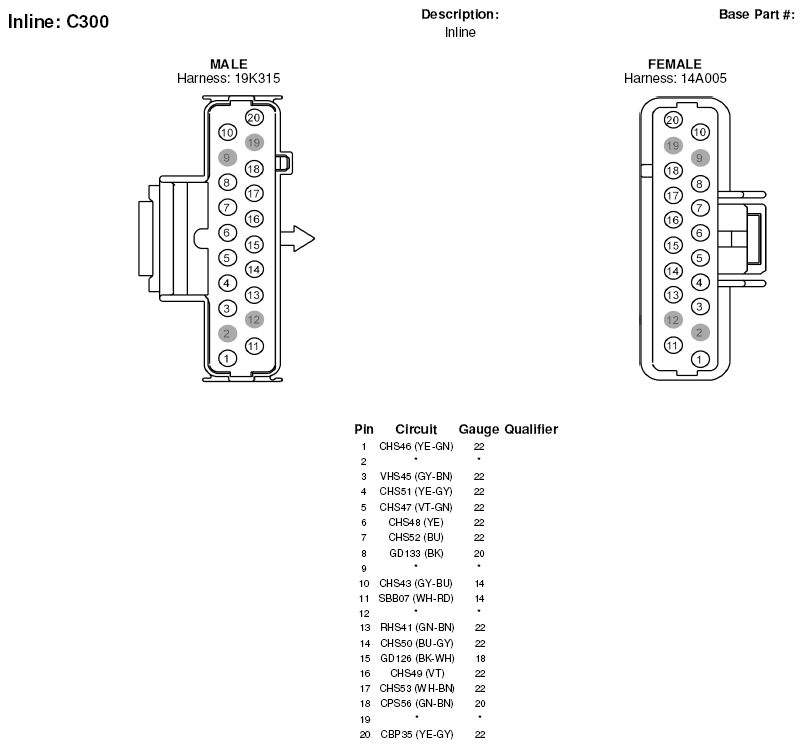

Fig 12: Inline Connector End View (C300)

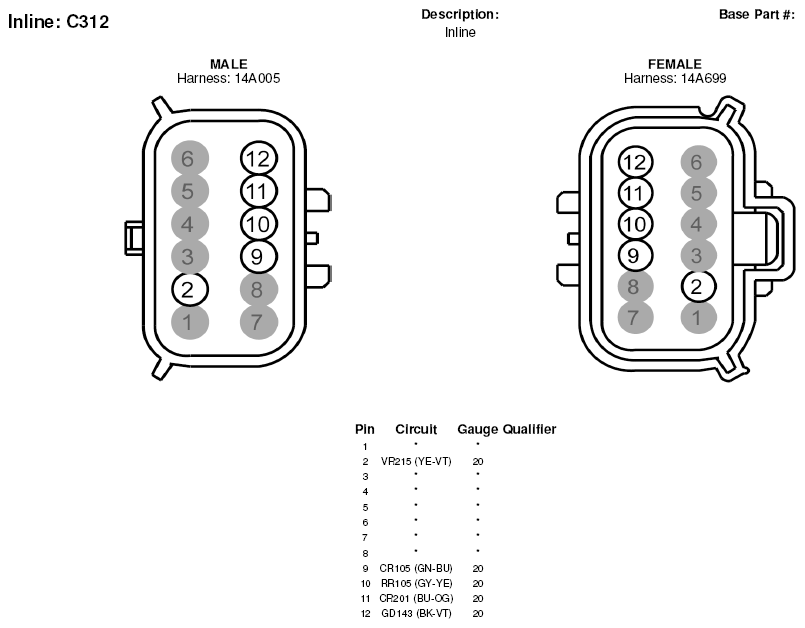

Fig 13: Inline Connector End View (C312)

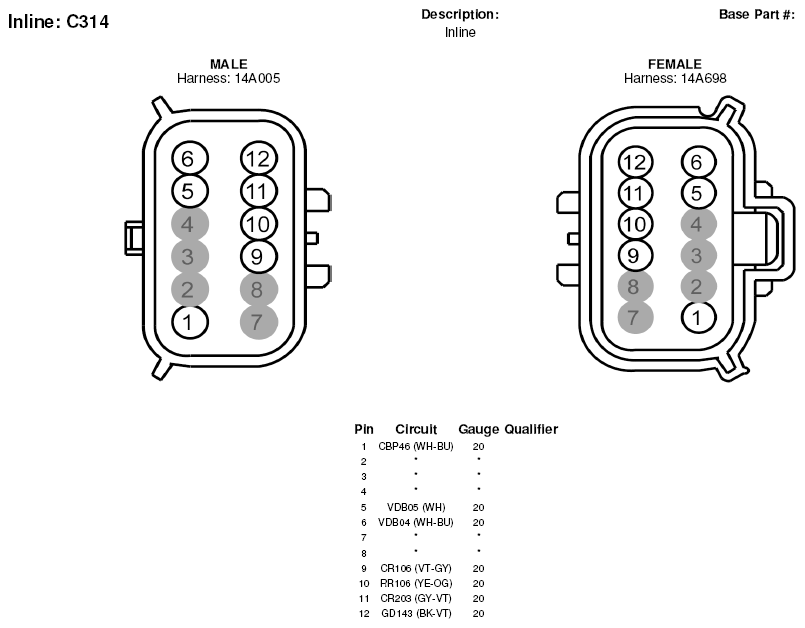

Fig 14: Inline Connector End View (C314)

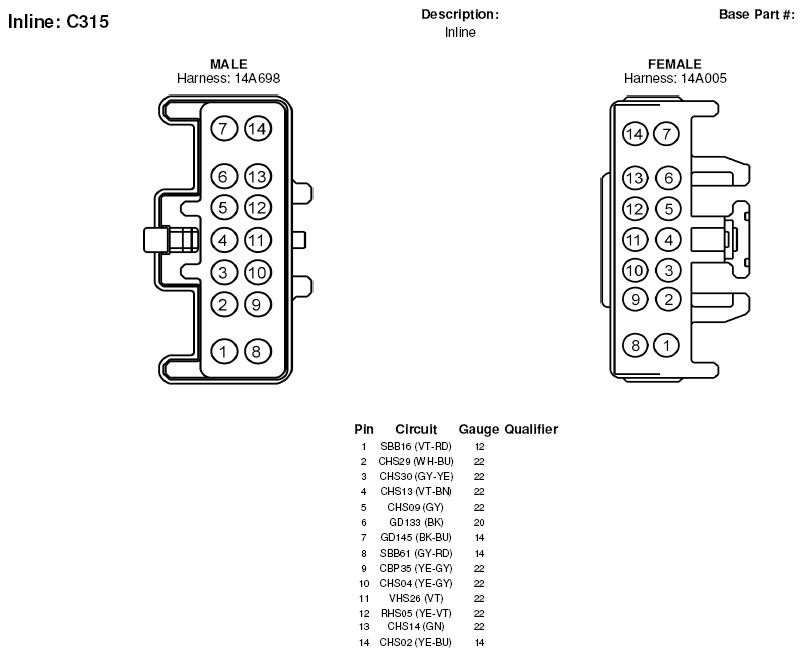

Fig 15: Inline Connector End View (C315)

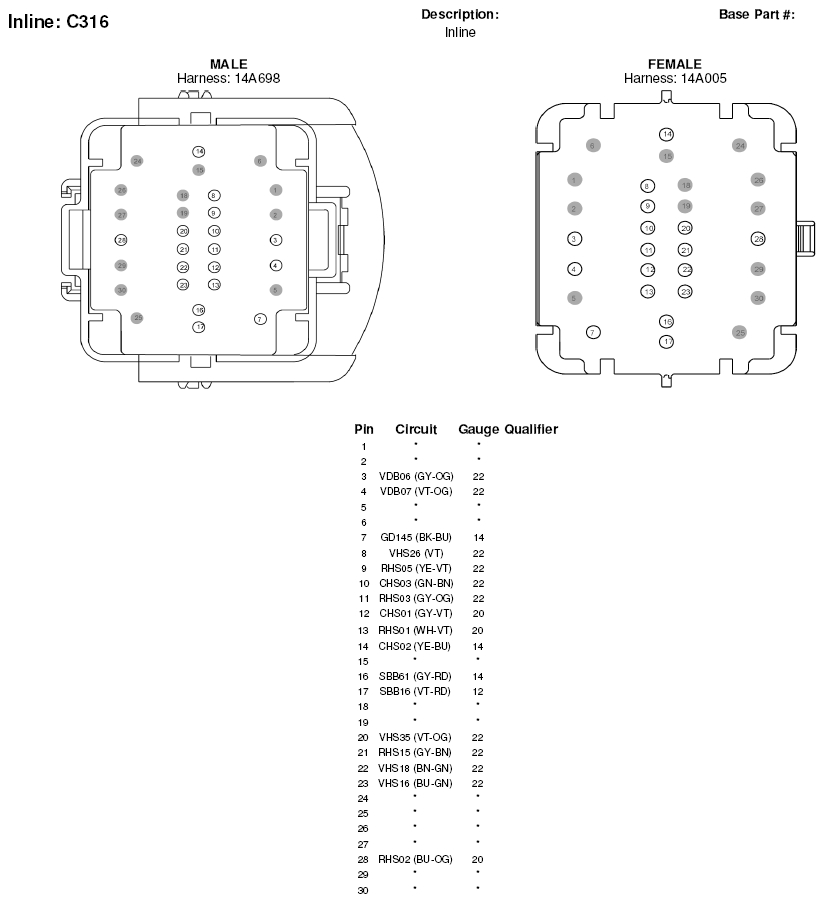

Fig 16: Inline Connector End View (C316)

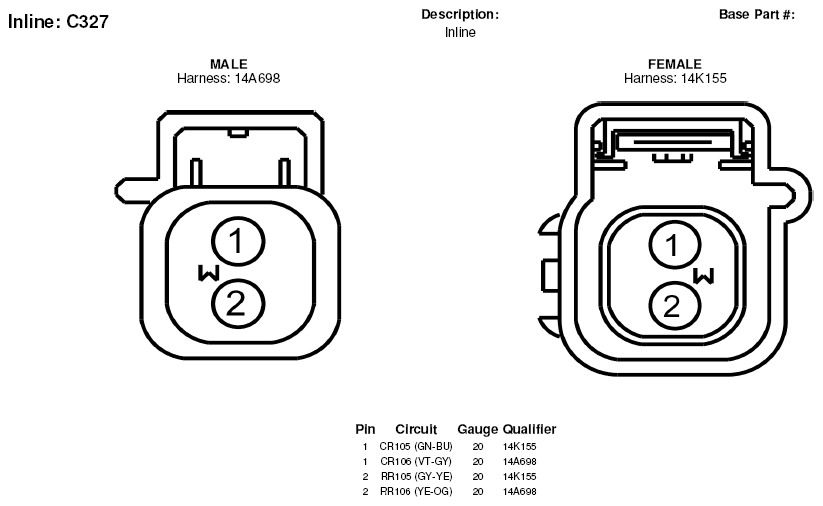

Fig 17: Inline Connector End View (C327)

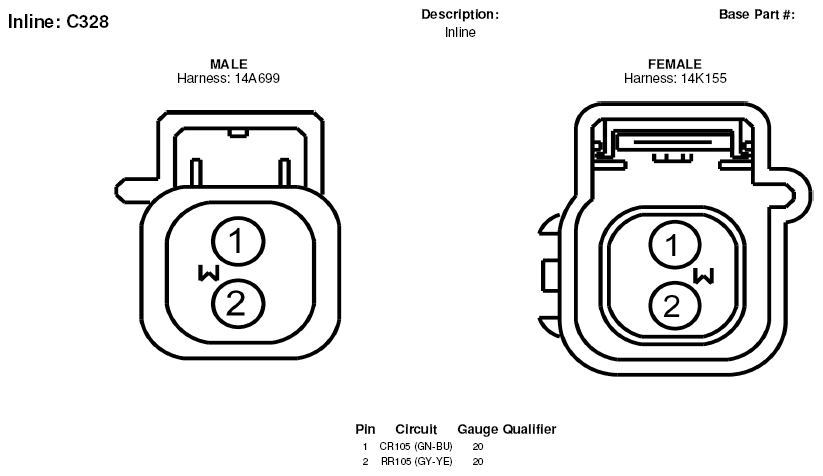

Fig 18: Inline Connector End View (C328)

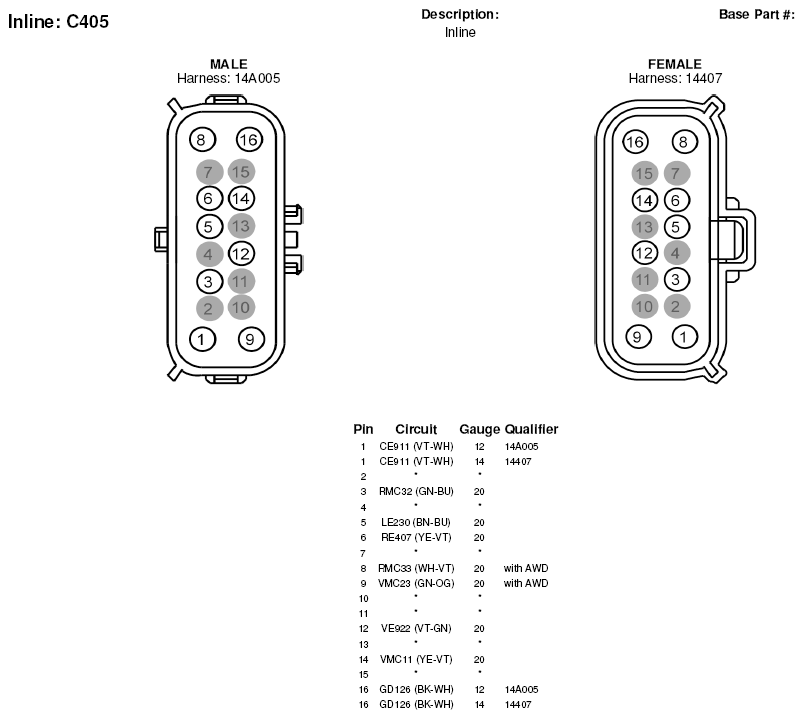

Fig 19: Inline Connector End View (C405)

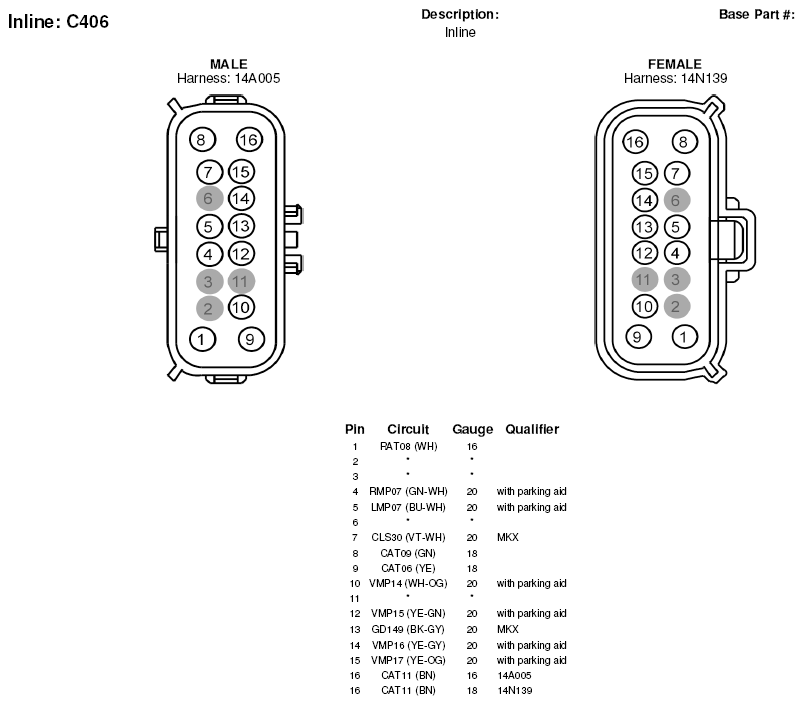

Fig 20: Inline Connector End View (C406)

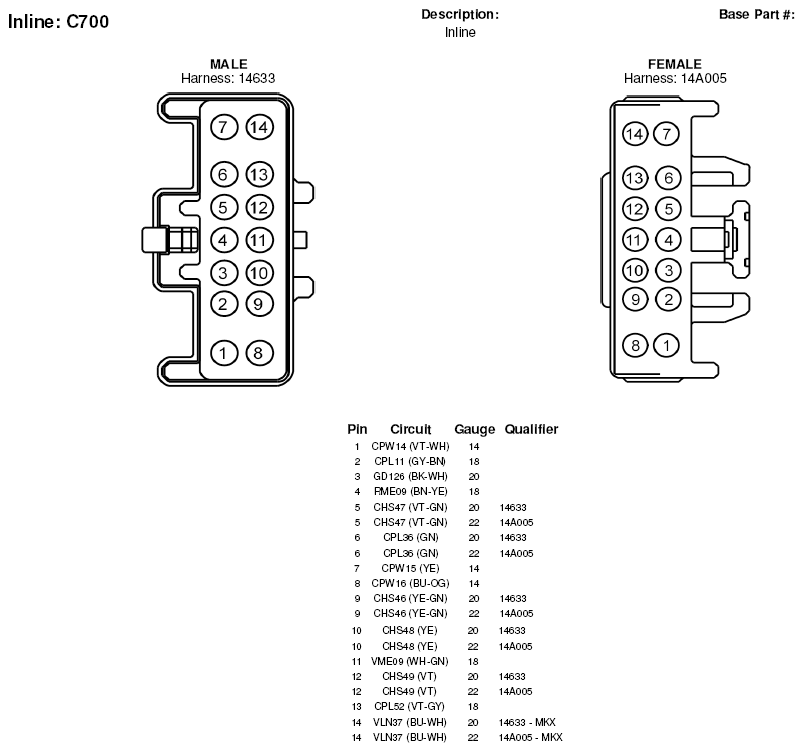

Fig 21: Inline Connector End View (C700)

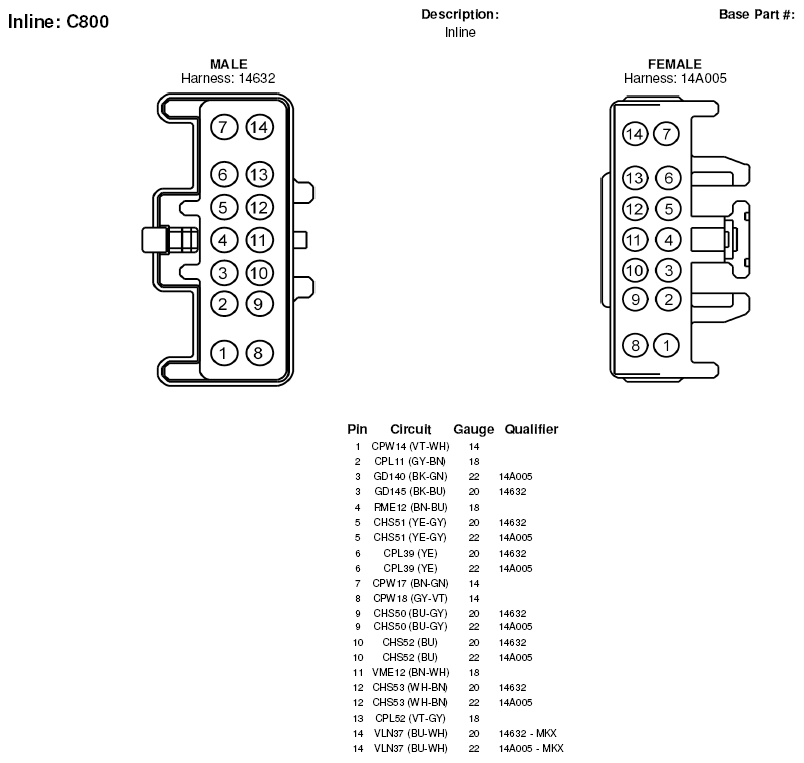

Fig 22: Inline Connector End View (C800)

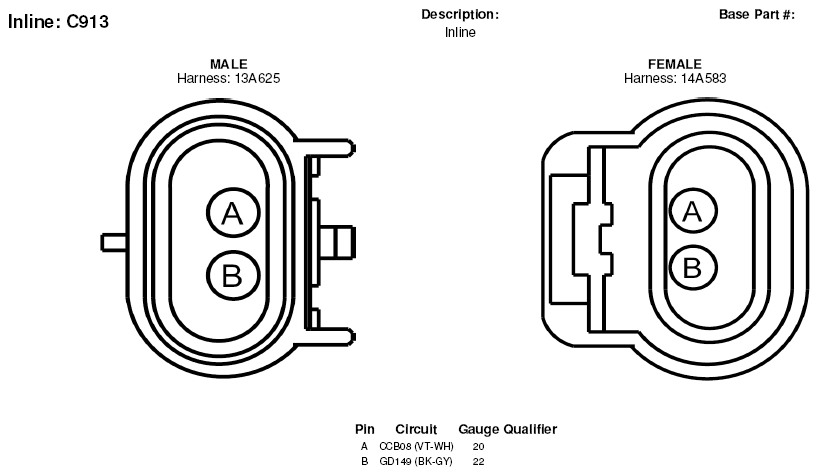

Fig 23: Inline Connector End View (C913)

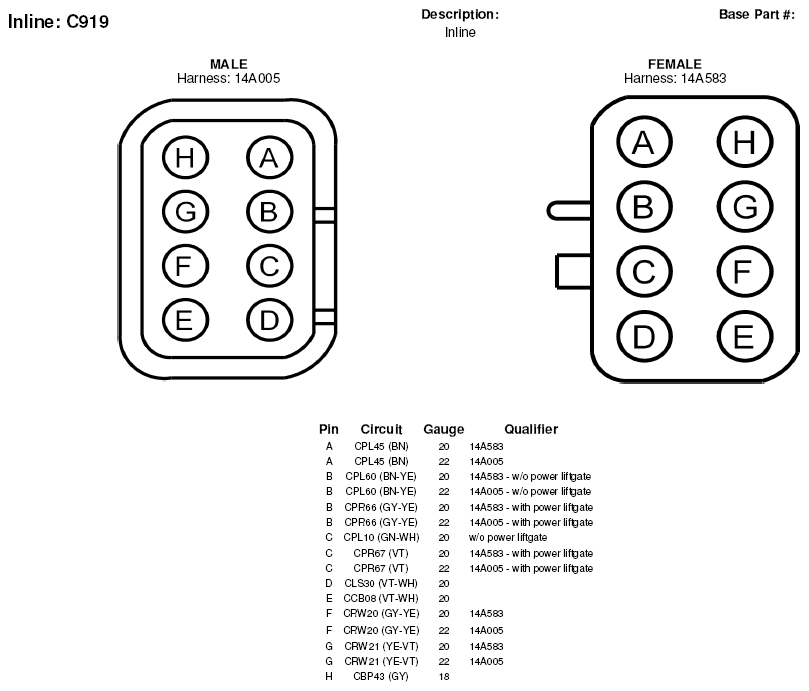

Fig 24: Inline Connector End View (C919)

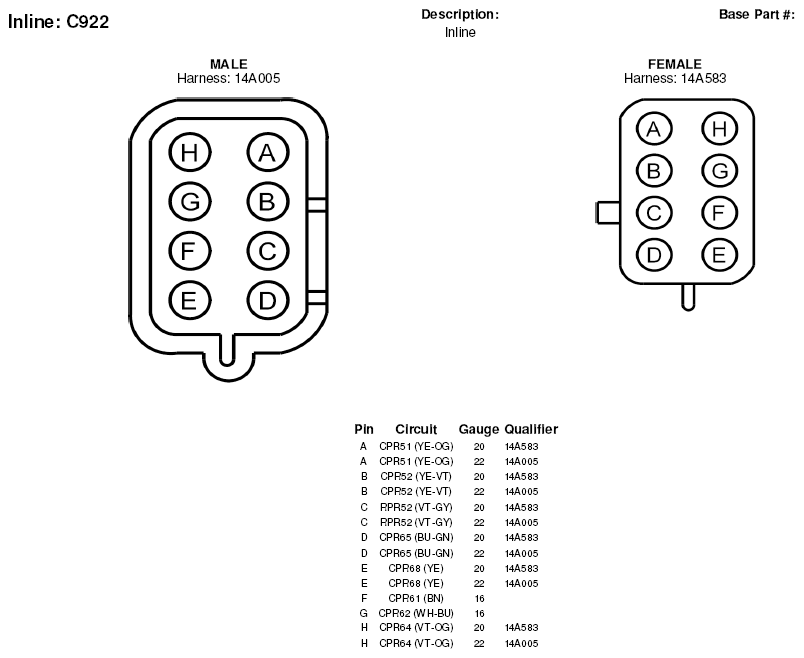

Fig 25: Inline Connector End View (C922)

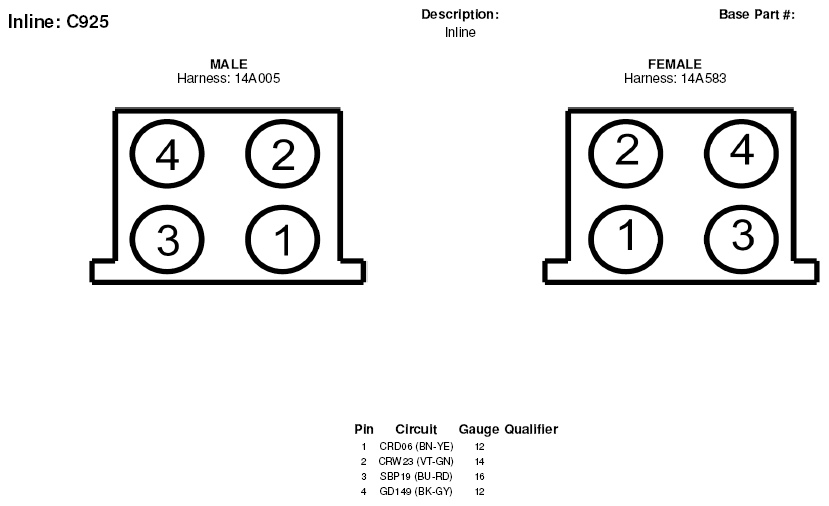

Fig 26: Inline Connector End View (C925)

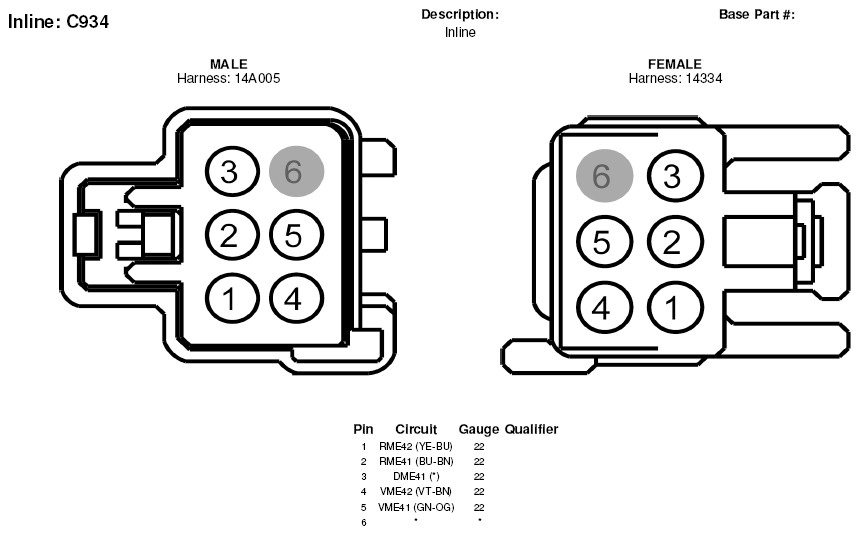

Fig 27: Inline Connector End View (C934)

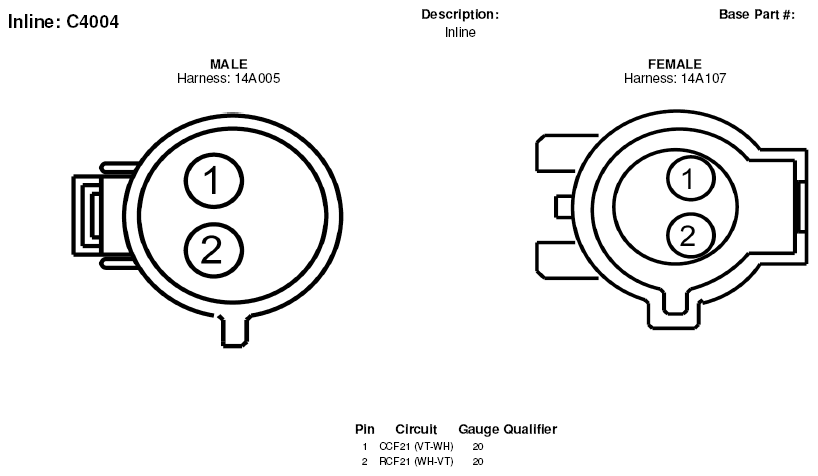

Fig 28: Inline Connector End View (C4004)

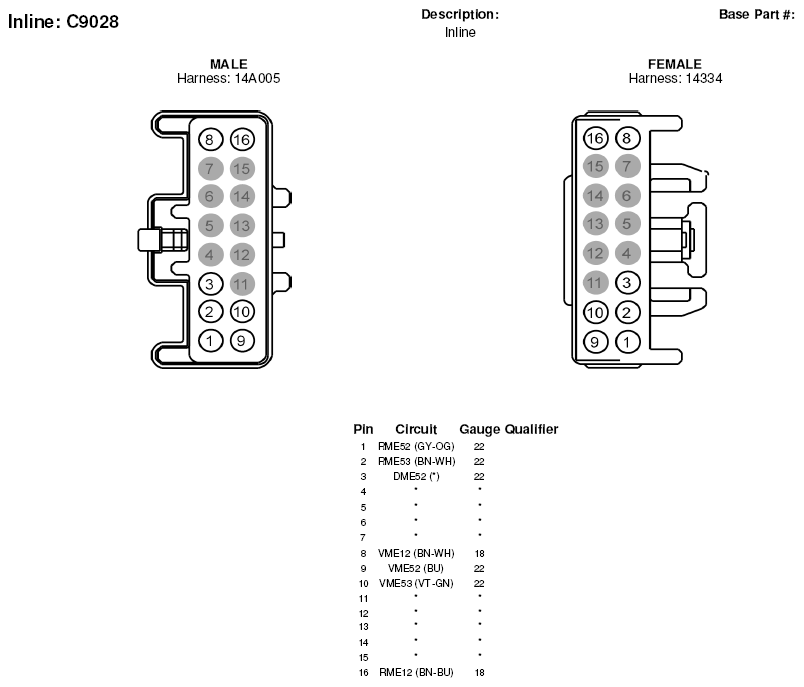

Fig 29: Inline Connector End View (C9028)
