Auxiliary Relay Box 1
NOTE:

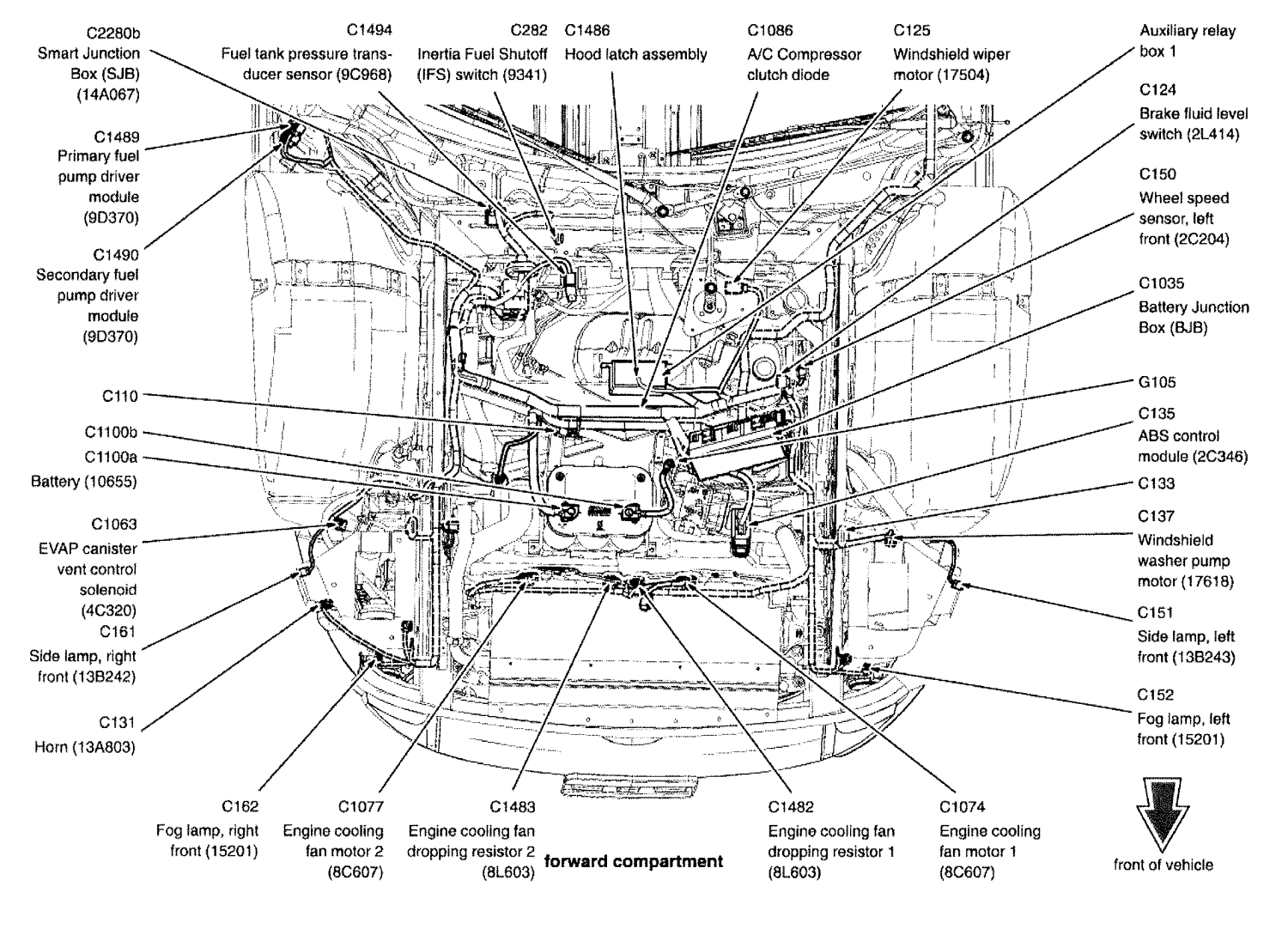

For component location, see Fig 1.

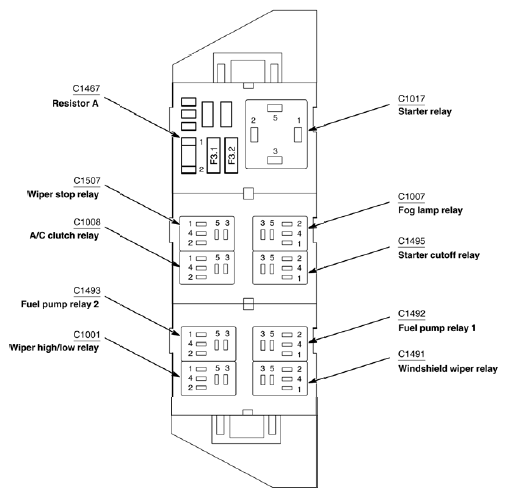

AUXILIARY RELAY BOX 1 RELAY IDENTIFICATION
| RELAY NUMBER | RELAY DESCRIPTION |
|---|---|
| C1001 | Wiper high/low Relay |
| C1493 | Fuel pump relay 2 |
| C1008 | A/C clutch relay |
| C1507 | Wiper stop relay |
| C1017 | Starter Relay |
| C1007 | Fog lamp relay |
| C1495 | Starter cutoff relay |
| C1492 | Fuel pump relay 1 |
| C1491 | Windshield wiper relay |
AUXILIARY RELAY BOX 1 FUSE IDENTIFICATION LEGEND
| Fuse/Relay Location | Fuse Amp Rating | Auxiliary relay box 1 Description |
|---|---|---|
| F3.1 | 15 | Fuel pump relay 2 |
| F3.2 | 15 | Fuel pump relay 1 |
