Connector Views

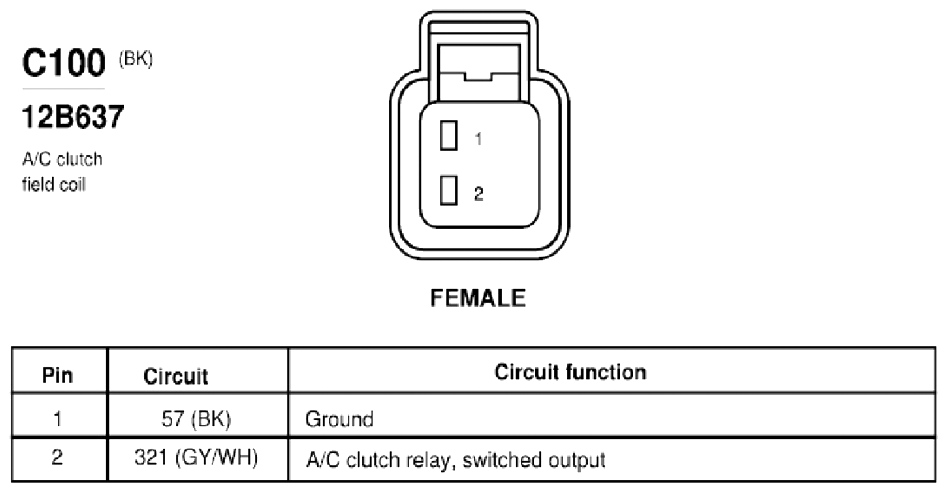

Fig 1: A/C Clutch Field Coil Connector End View (C100)
G07848272Courtesy of FORD MOTOR CO.

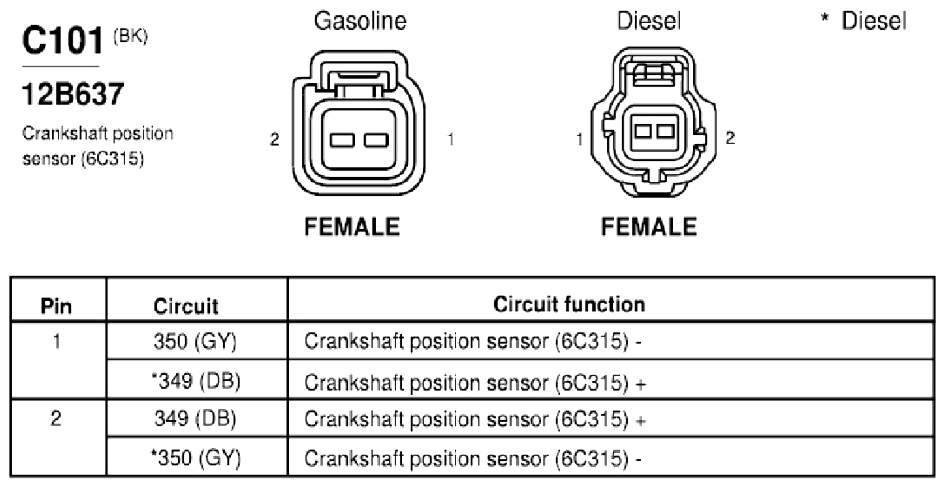

Fig 2: Crankshaft Position Sensor Connector End View (C101)
G07848273Courtesy of FORD MOTOR CO.

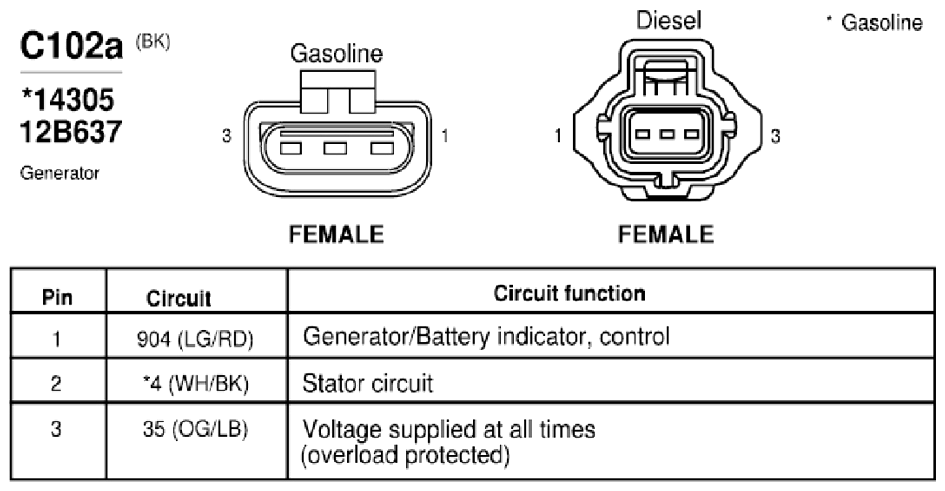

Fig 3: Generator Connector End View (C102a)
G07848274Courtesy of FORD MOTOR CO.

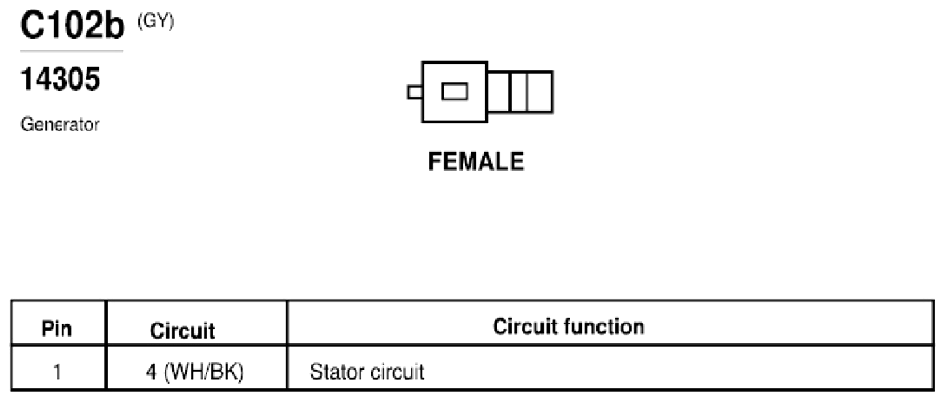

Fig 4: Generator Connector End View (C102b)
G07848275Courtesy of FORD MOTOR CO.
Fig 5: Generator Connector End View (C102c)
G07848276Courtesy of FORD MOTOR CO.
Fig 6: Oil Pressure Switch Connector End View (C103)
G07848277Courtesy of FORD MOTOR CO.
Fig 7: Engine Oil Temperature Connector End View (C104)
G07848278Courtesy of FORD MOTOR CO.

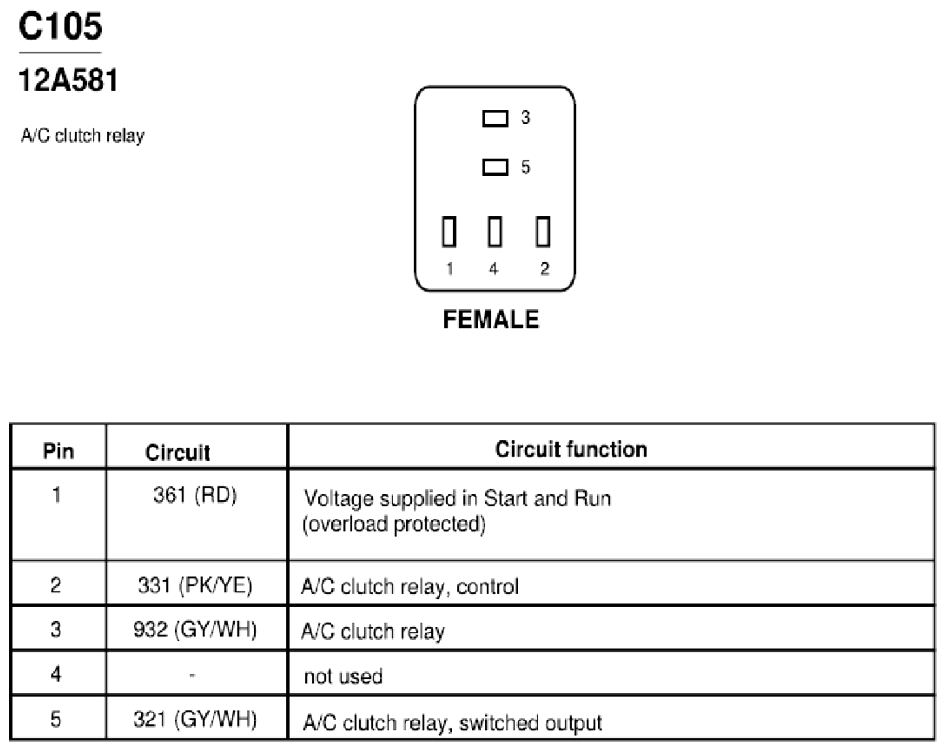

Fig 8: A/C Clutch Relay Connector End View (C105)
G07848279Courtesy of FORD MOTOR CO.

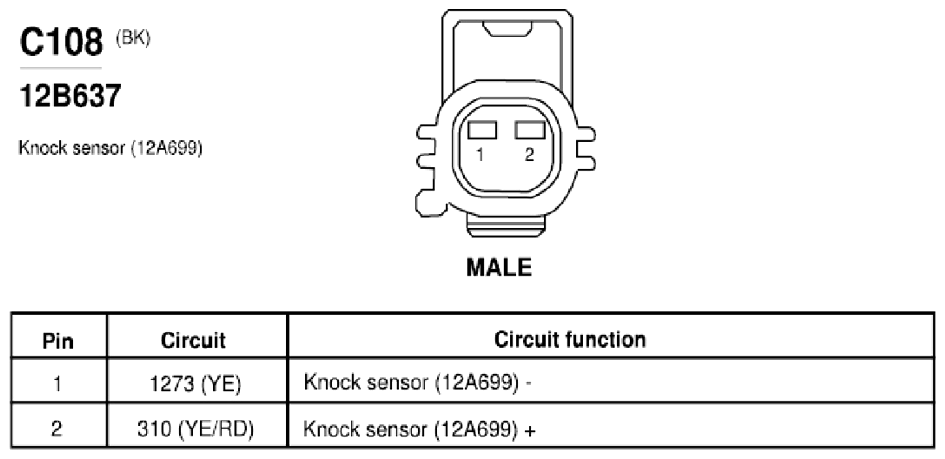

Fig 9: Knock Sensor Connector End View (C108)
G07848280Courtesy of FORD MOTOR CO.
Fig 10: Inline Connector End View (C110)
G04619449Courtesy of FORD MOTOR CO.

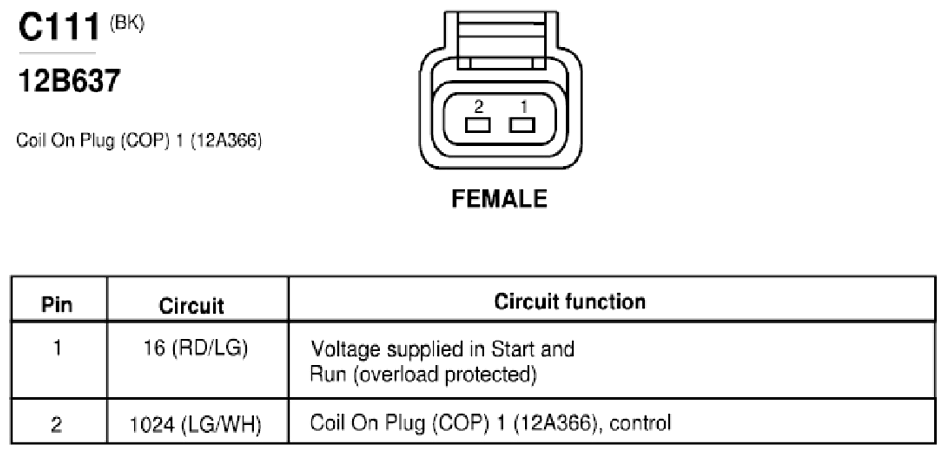

Fig 11: Coil On Plug (COP) 1 Connector End View (C111)
G07848281Courtesy of FORD MOTOR CO.
Fig 12: Coil On Plug (COP) 2 Connector End View (C112)
G07848282Courtesy of FORD MOTOR CO.
Fig 13: Coil On Plug (COP) 3 Connector End View (C113)
G07848283Courtesy of FORD MOTOR CO.

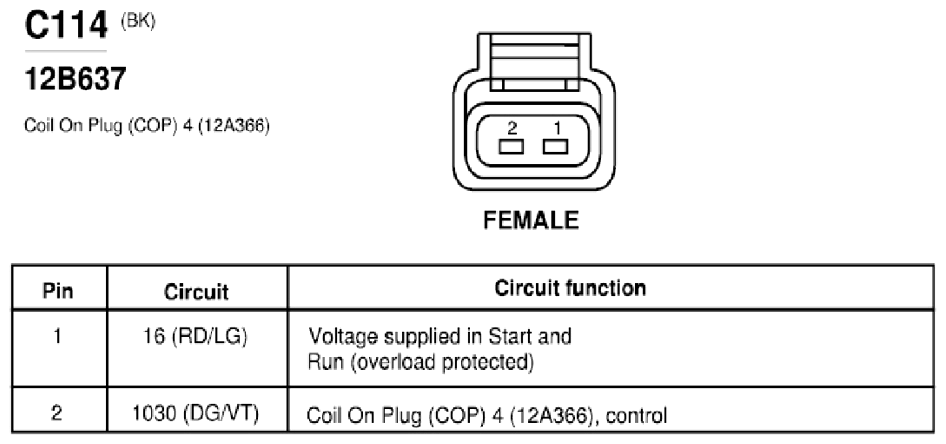

Fig 14: Coil On Plug (COP) 4 Connector End View (C114)
G07848284Courtesy of FORD MOTOR CO.

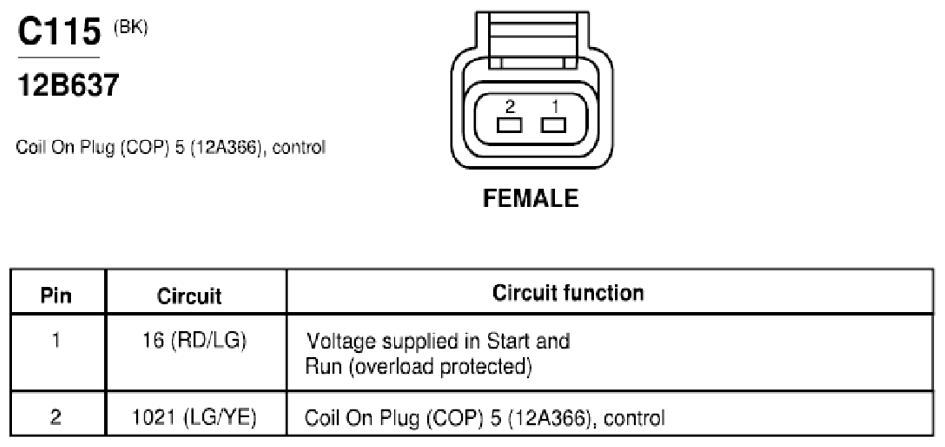

Fig 15: Coil On Plug (COP) 5 Connector End View (C115)
G07848285Courtesy of FORD MOTOR CO.

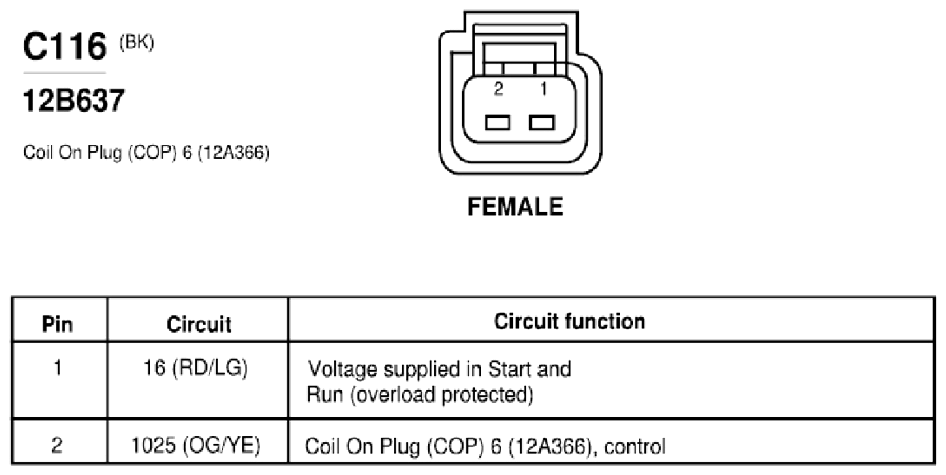

Fig 16: Coil On Plug (COP) 6 Connector End View (C116)
G07848286Courtesy of FORD MOTOR CO.

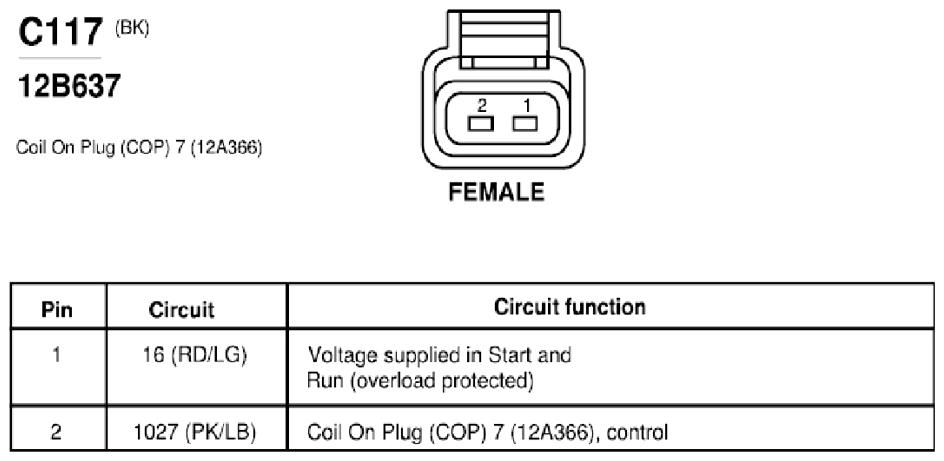

Fig 17: Coil On Plug (COP) 7 Connector End View (C117)
G07848287Courtesy of FORD MOTOR CO.
Fig 18: Coil On Plug (COP) 8 Connector End View (C118)
G07848288Courtesy of FORD MOTOR CO.

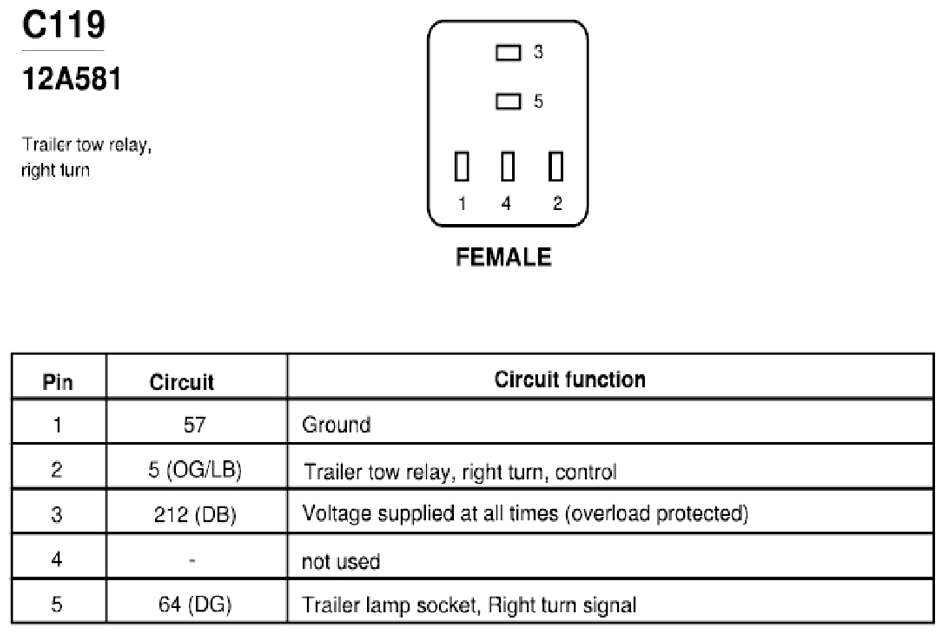

Fig 19: Trailer Tow Relay, Right Turn Connector End View (C119)
G07848289Courtesy of FORD MOTOR CO.
Fig 20: Trailer Tow Relay, Left Turn Connector End View (C120)
G07848290Courtesy of FORD MOTOR CO.
Fig 21: Reversing Lamp, Relay Connector End View (C121)
G07848291Courtesy of FORD MOTOR CO.
Fig 22: EVAP Canister Purge Valve Connector End View (C123)
G07848292Courtesy of FORD MOTOR CO.

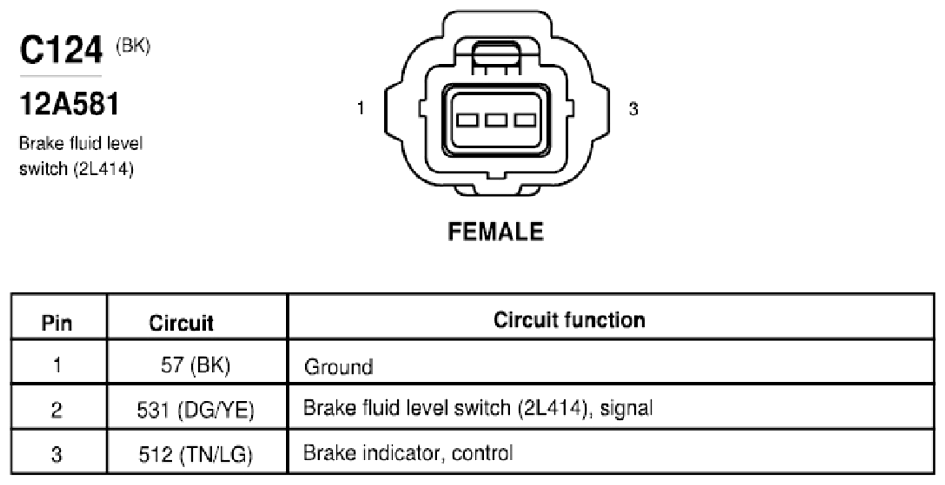

Fig 23: Brake Fluid Level Switch Connector End View (C124)
G07848293Courtesy of FORD MOTOR CO.

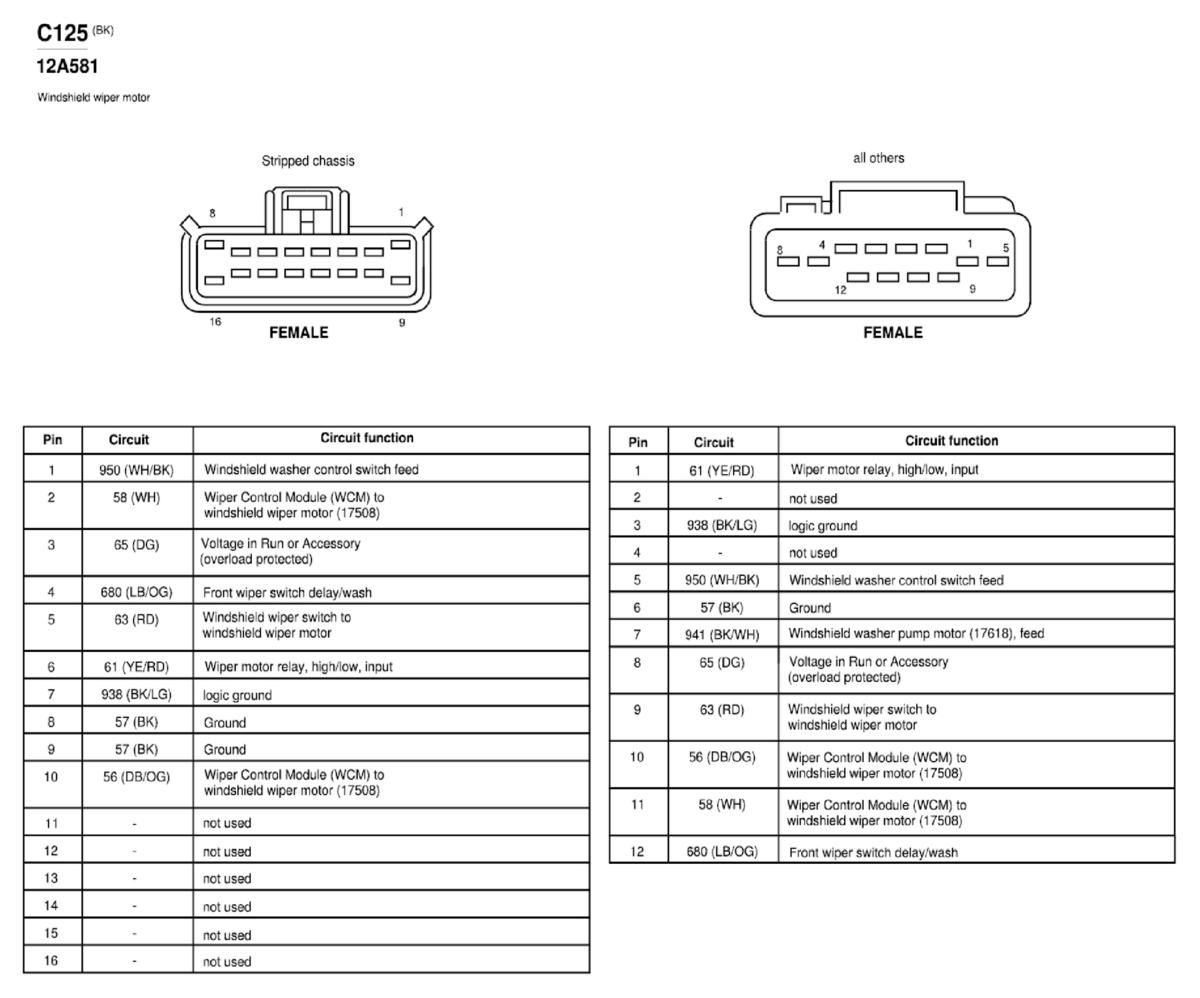

Fig 24: Windshield Wiper Motor Connector End View (C125)
G04619453Courtesy of FORD MOTOR CO.
Fig 25: ABS Test Connector End View (C126)
G07848294Courtesy of FORD MOTOR CO.
Fig 26: Inline Connector End View (C127)
G07848295Courtesy of FORD MOTOR CO.
Fig 27: Mass Air Flow (MAF) Sensor Connector End View (C128)
G07848296Courtesy of FORD MOTOR CO.
Fig 28: A/C Clutch Cycling Pressure Switch Connector End View (C130)
G07848297Courtesy of FORD MOTOR CO.
Fig 29: Inline Connector End View (C131)
G07848298Courtesy of FORD MOTOR CO.

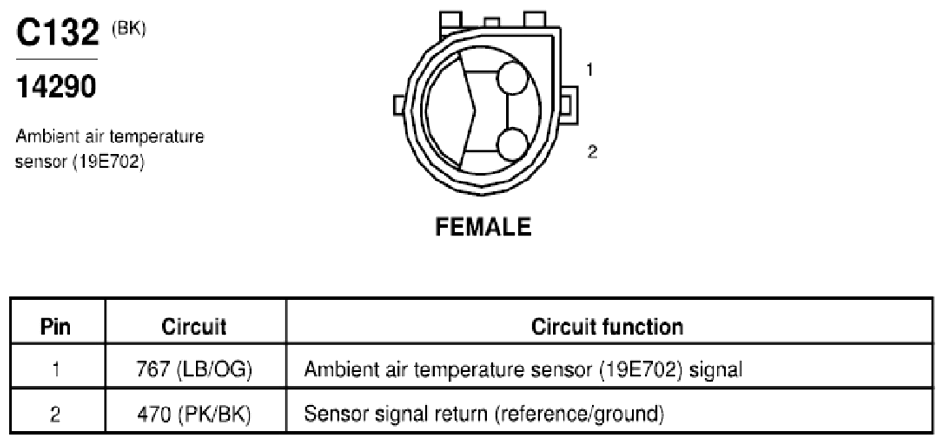

Fig 30: Ambient Air Temperature Sensor Connector End View (C132)
G07848299Courtesy of FORD MOTOR CO.
Fig 31: Inline Connector End View (C133)
G07848300Courtesy of FORD MOTOR CO.

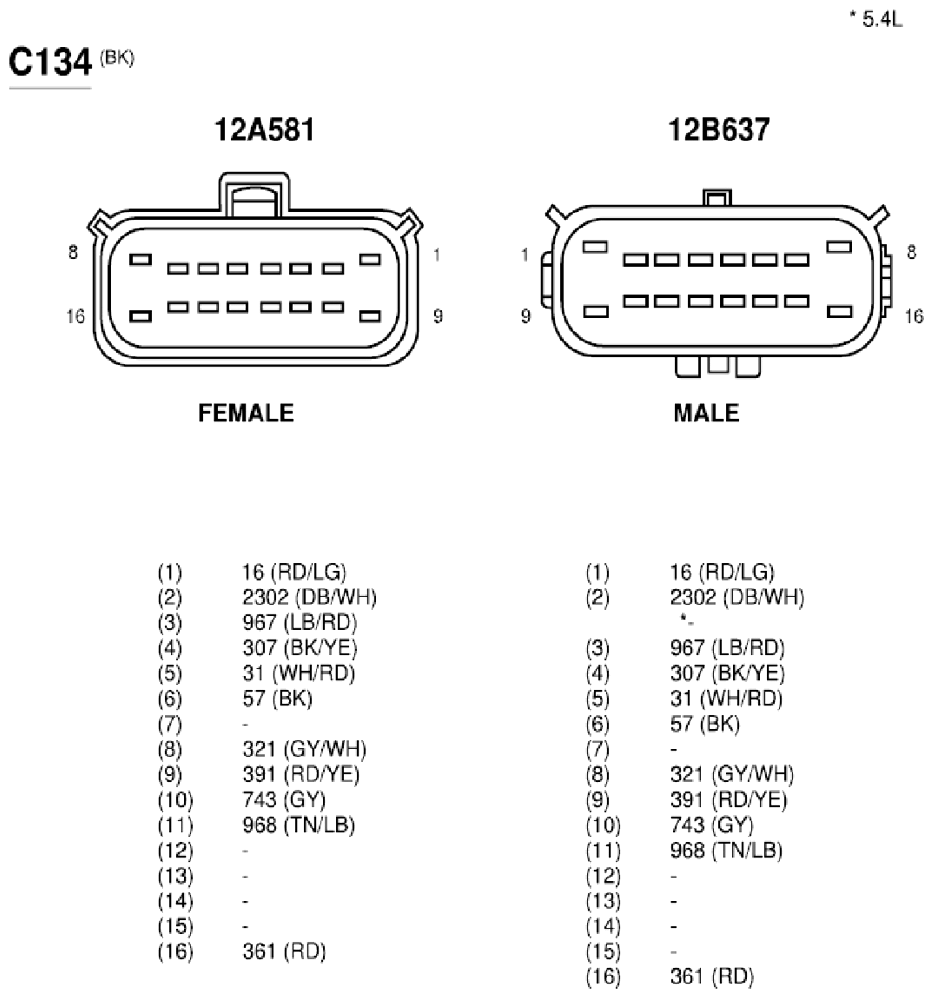

Fig 32: Inline Connector End View (C134)
G07848301Courtesy of FORD MOTOR CO.
Fig 33: ABS Control Module Connector End View (C135)
G07848302Courtesy of FORD MOTOR CO.
Fig 34: Injector Pressure Sensor (IPS) And Temperature Sensor Connector End View (C136)
G07848303Courtesy of FORD MOTOR CO.
Fig 35: Windshield Washer Pump Motor Connector End View (C137)
G07848304Courtesy of FORD MOTOR CO.

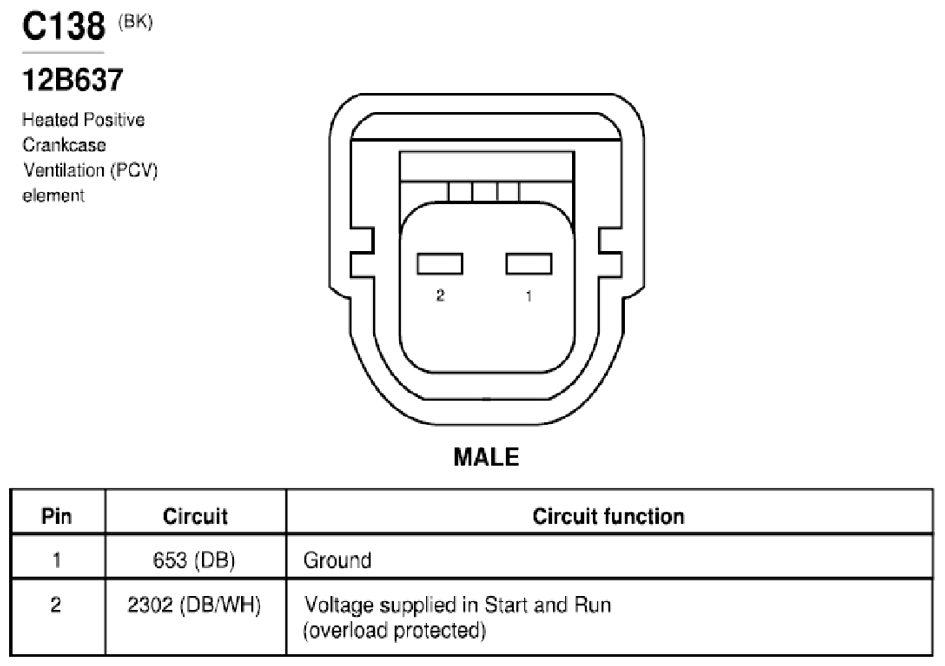

Fig 36: Heated Positive Crankcase Ventilation (PCV) Element Connector End View (C138)
G07848305Courtesy of FORD MOTOR CO.
Fig 37: Inline Connector End View (C139)
G07848306Courtesy of FORD MOTOR CO.
Fig 38: Inline Connector End View (C140)
G07848307Courtesy of FORD MOTOR CO.

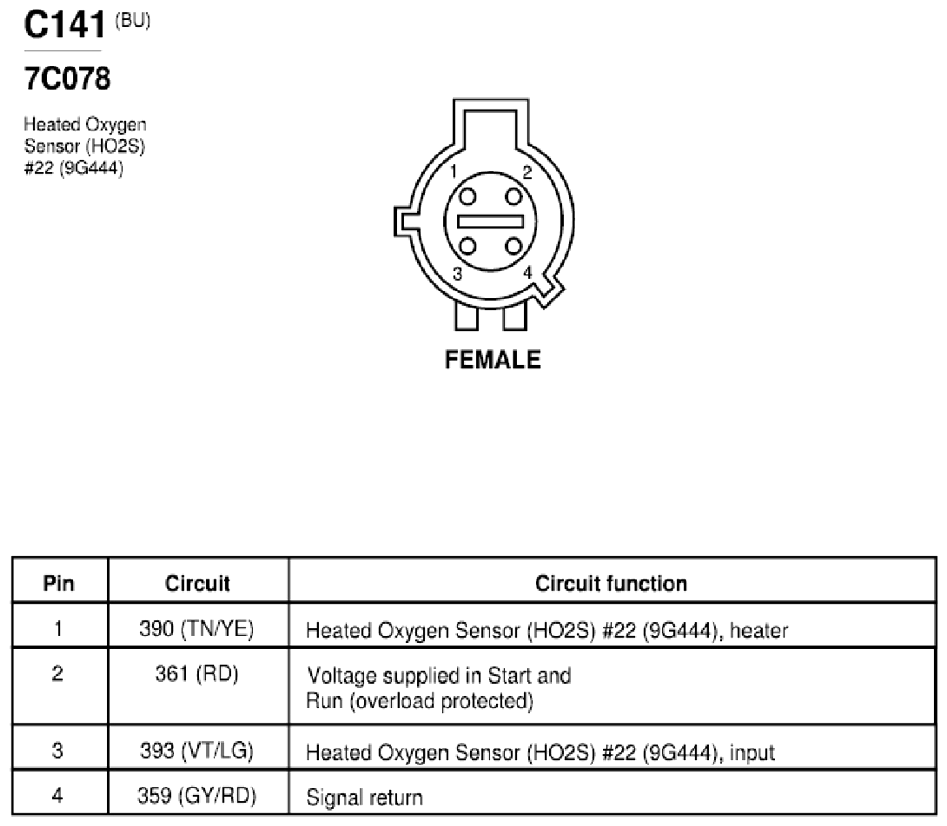

Fig 39: Heated Oxygen Sensor (HO2S) #22 Connector End View (C141)
G07848308Courtesy of FORD MOTOR CO.

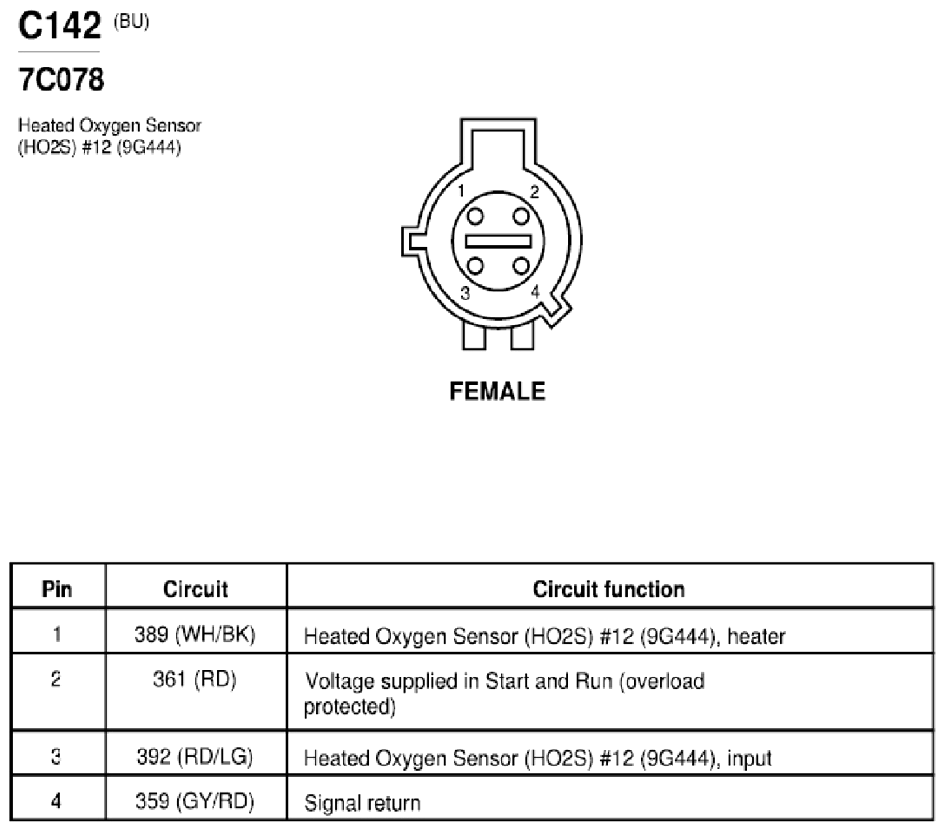

Fig 40: Heated Oxygen Sensor (HO2S) #12 Connector End View (C142)
G07848309Courtesy of FORD MOTOR CO.

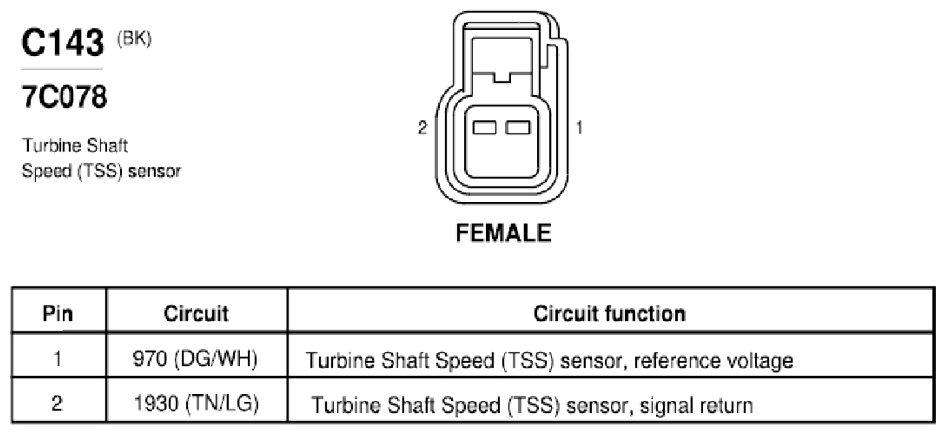

Fig 41: Turbine Shaft Speed (TSS) Sensor Connector End View (C143)
G07848310Courtesy of FORD MOTOR CO.

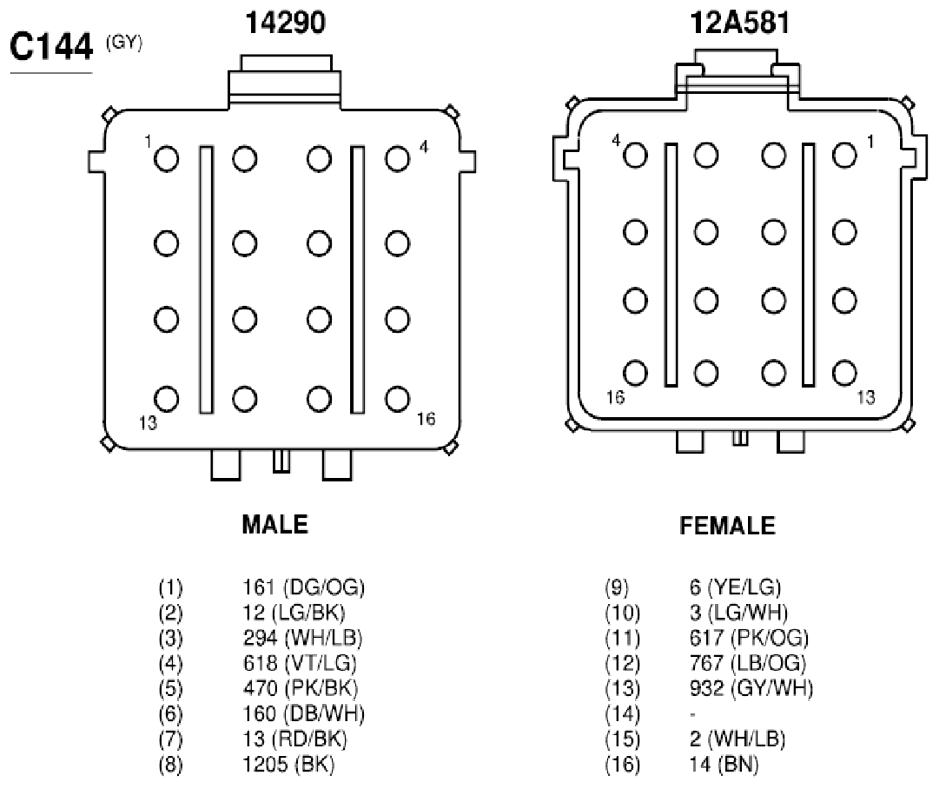

Fig 42: Inline Connector End View (C144)
G07848311Courtesy of FORD MOTOR CO.
Fig 43: Inline Connector End View (C145)
G07848312Courtesy of FORD MOTOR CO.

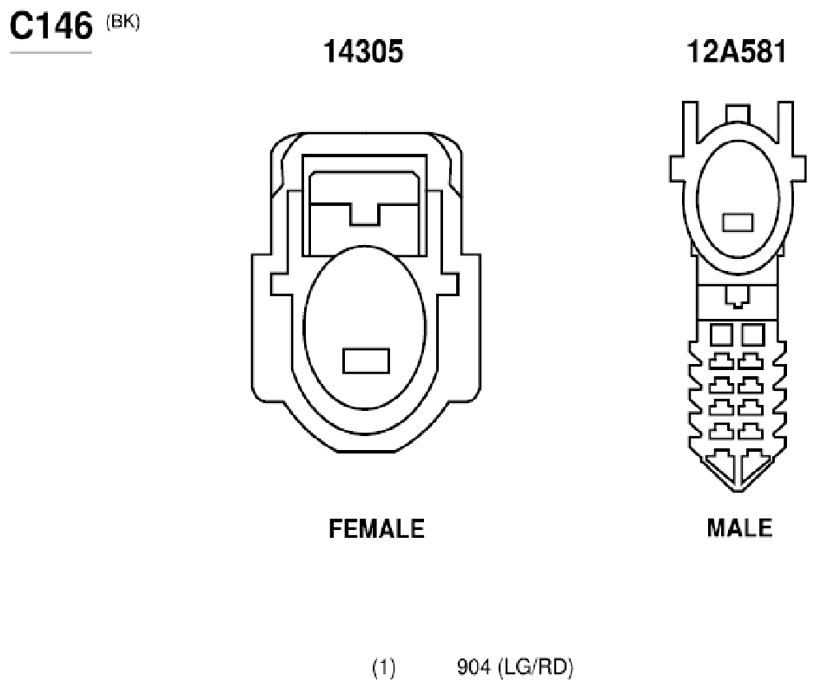

Fig 44: Inline Connector End View (C146)
G07848313Courtesy of FORD MOTOR CO.
Fig 45: Torqshift Transmission Solenoid Assembly Connector End View (C147)
G04619461Courtesy of FORD MOTOR CO.

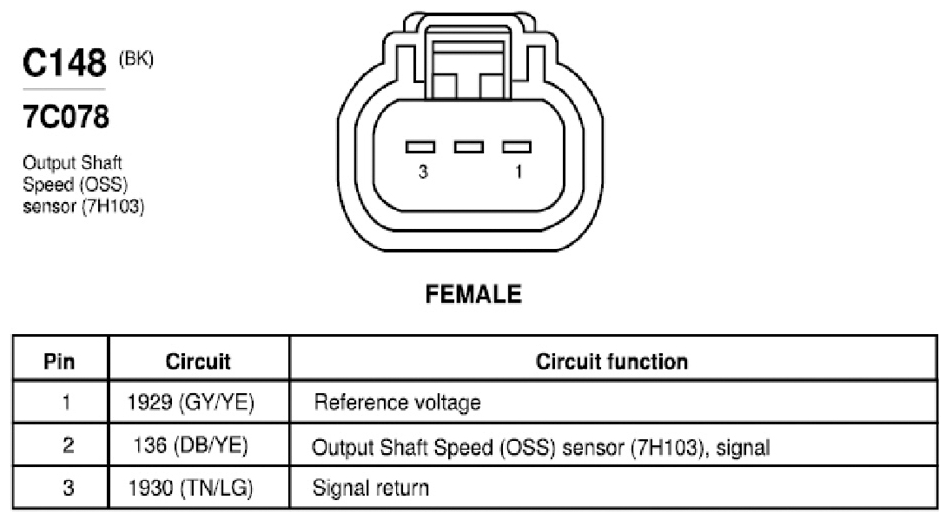

Fig 46: Output Shaft Speed (OSS) Sensor Connector End View (C148)
G04619462Courtesy of FORD MOTOR CO.

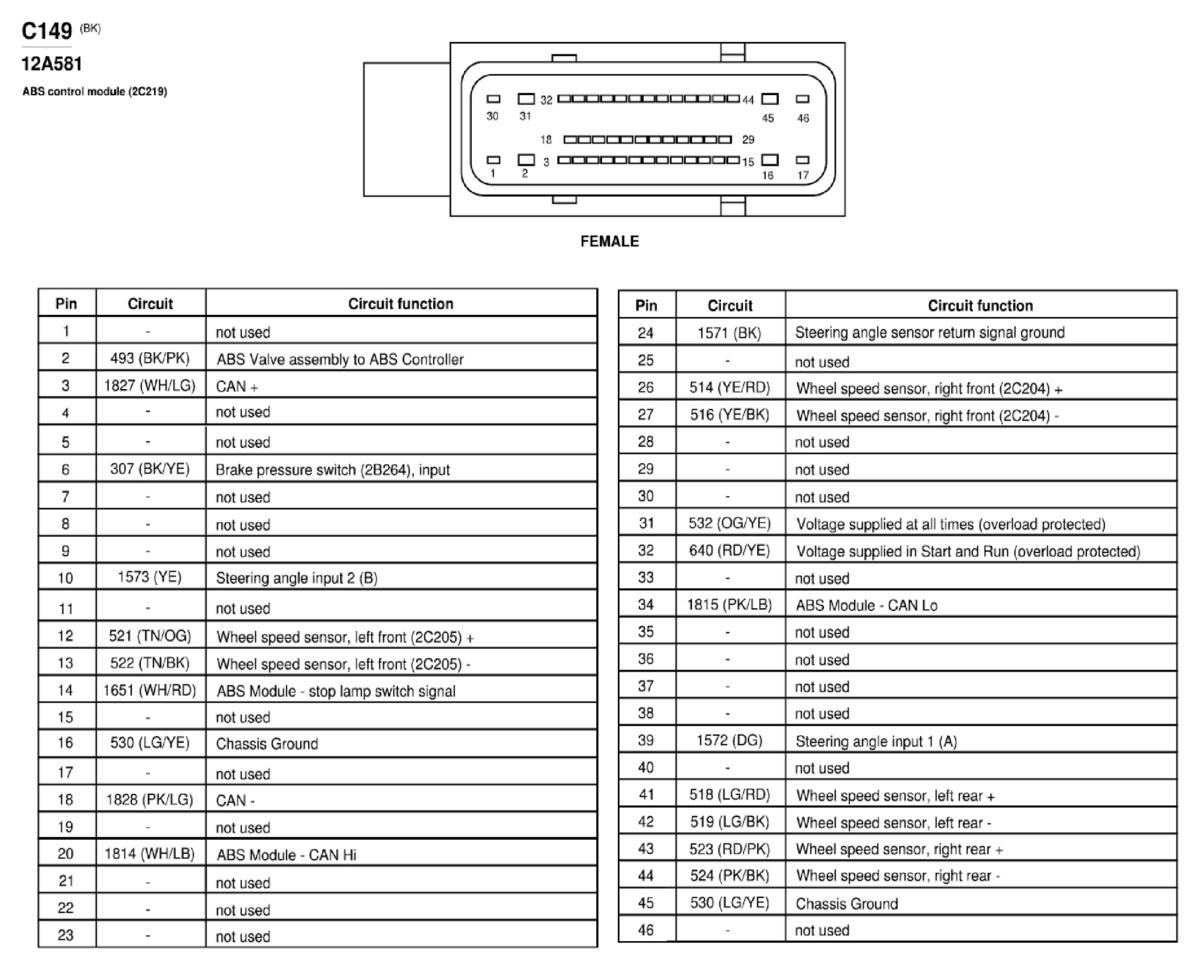

Fig 47: ABS Control Module Connector End View (C149)
G04619463Courtesy of FORD MOTOR CO.

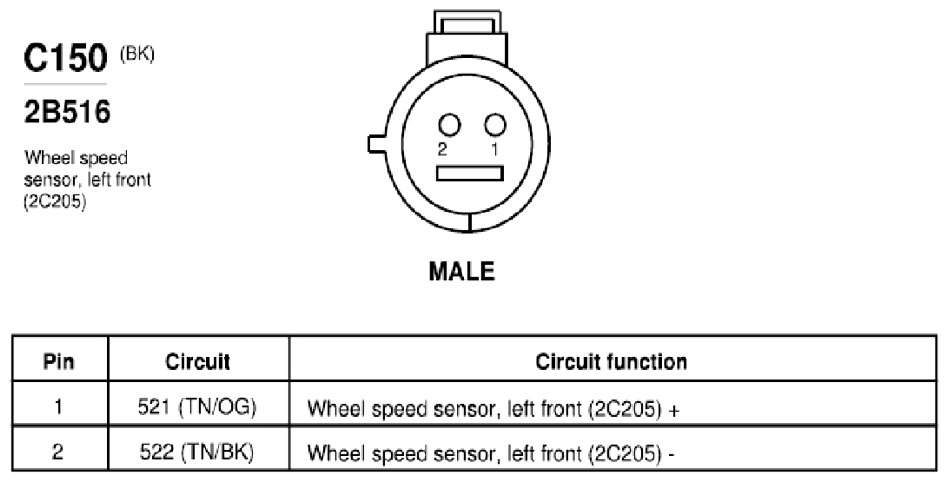

Fig 48: Wheel Speed Sensor, Left Front Connector End View (C150)
G07848314Courtesy of FORD MOTOR CO.
Fig 49: TSS/ISS Speed Sensor Assembly Connector End View (C152)
G07848315Courtesy of FORD MOTOR CO.

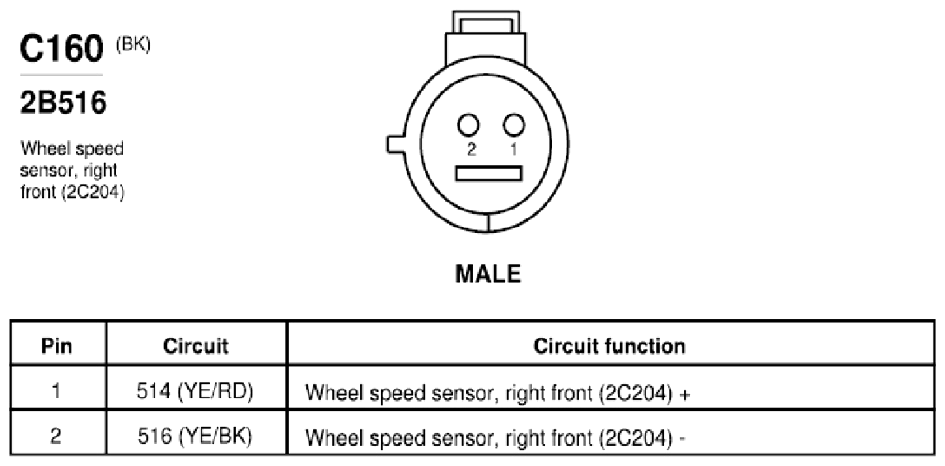

Fig 50: Wheel Speed Sensor, Right Front Connector End View (C160)
G07848316Courtesy of FORD MOTOR CO.
Fig 51: Digital Transmission Range (DTR) Sensor Connector End View (C167)
G07848317Courtesy of FORD MOTOR CO.
Fig 52: Heated Oxygen Sensor (HO2S) #11 Connector End View (C171)
G07848318Courtesy of FORD MOTOR CO.

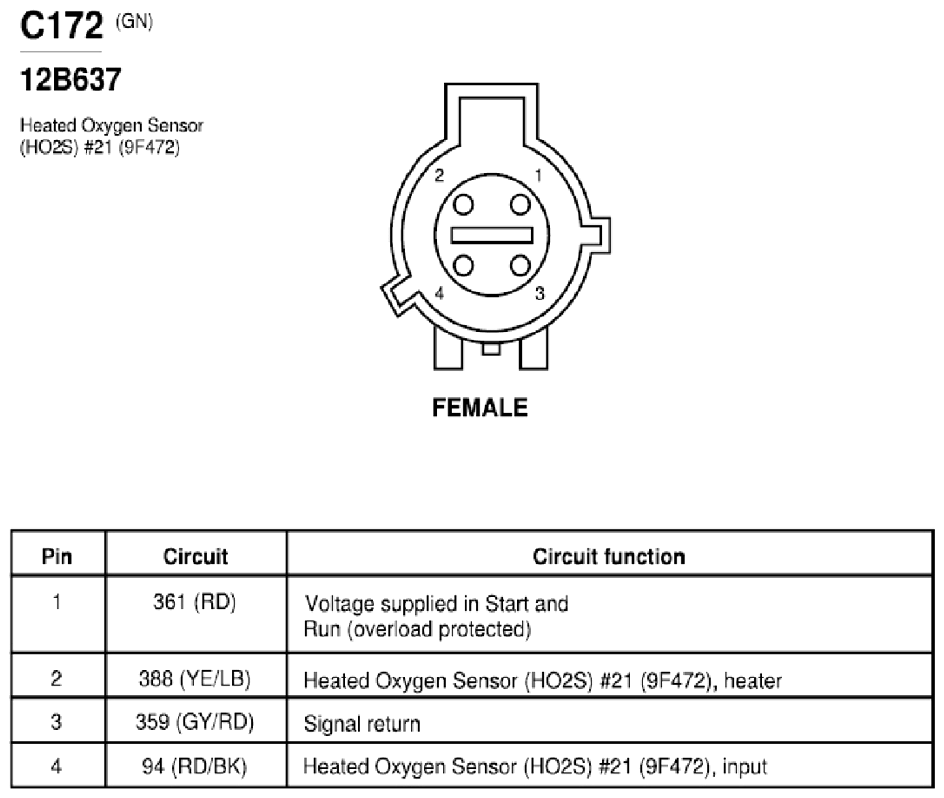

Fig 53: Heated Oxygen Sensor (HO2S) #21 Connector End View (C172)
G07848319Courtesy of FORD MOTOR CO.
Fig 54: Ignition Transformer Capacitor Connector End View (C174)
G07848320Courtesy of FORD MOTOR CO.

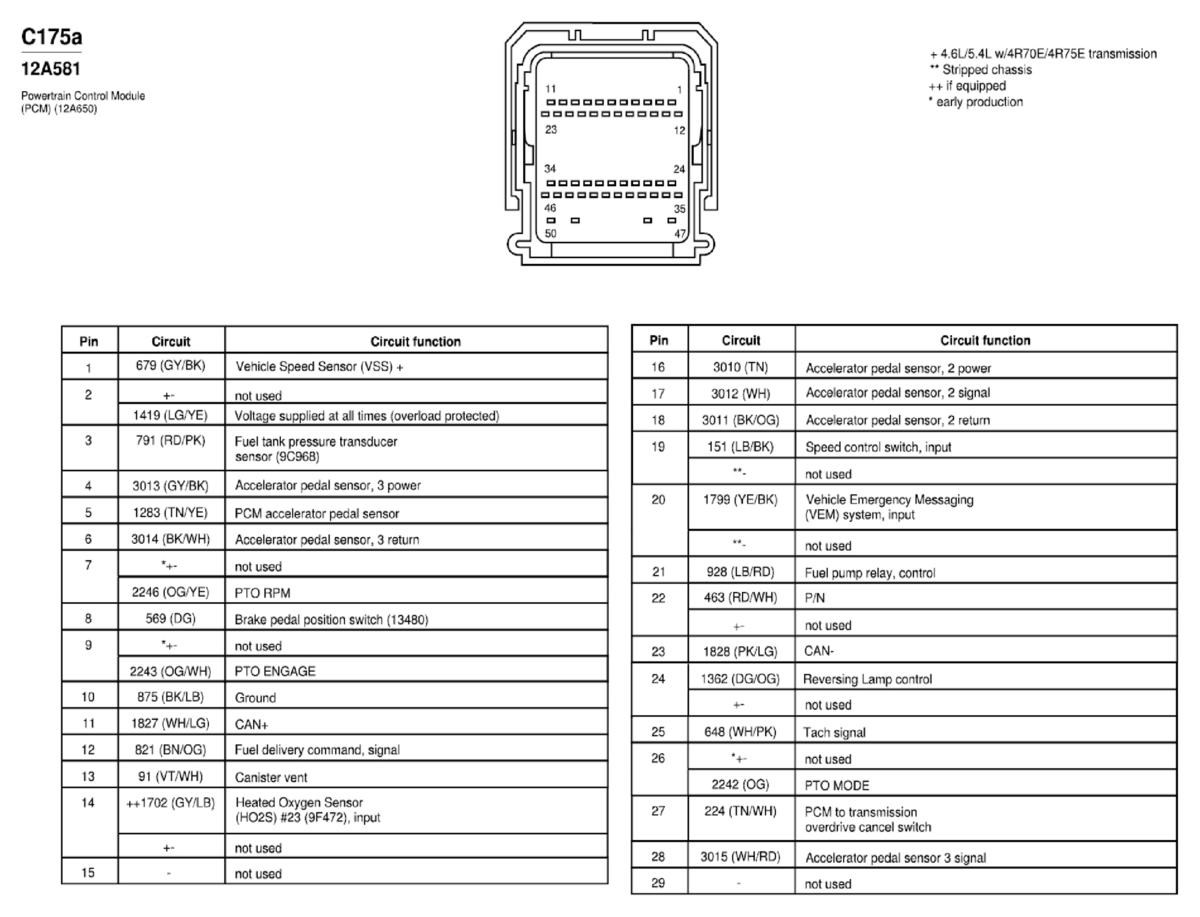

Fig 55: Powertrain Control Module (PCM) Connector End View (C175a)
G04619466Courtesy of FORD MOTOR CO.

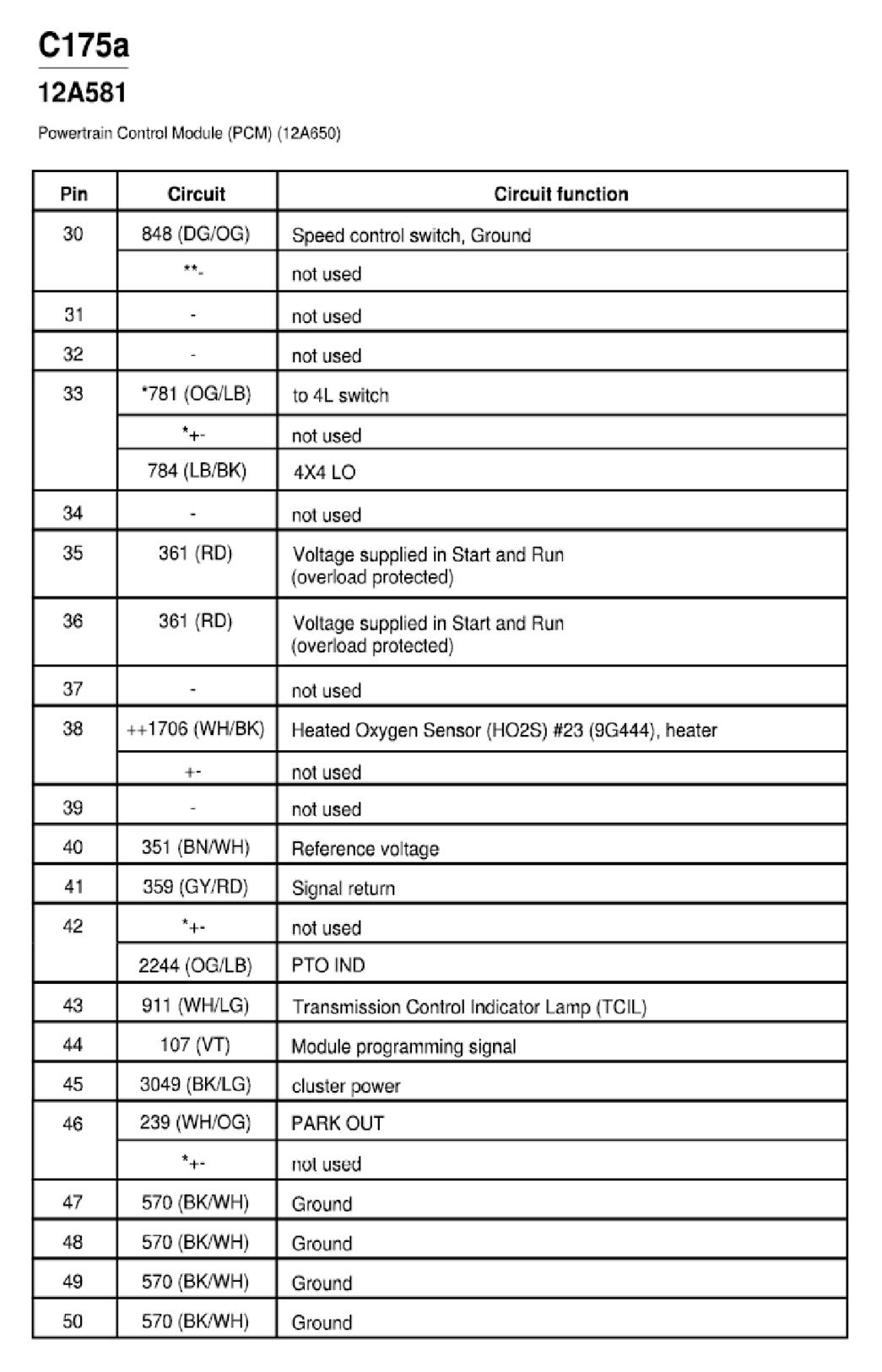

Fig 56: Powertrain Control Module (PCM) Connector End View (C175a)
G04619467Courtesy of FORD MOTOR CO.
Fig 57: Powertrain Control Module (PCM) Connector End View (C175b)
G04619468Courtesy of FORD MOTOR CO.

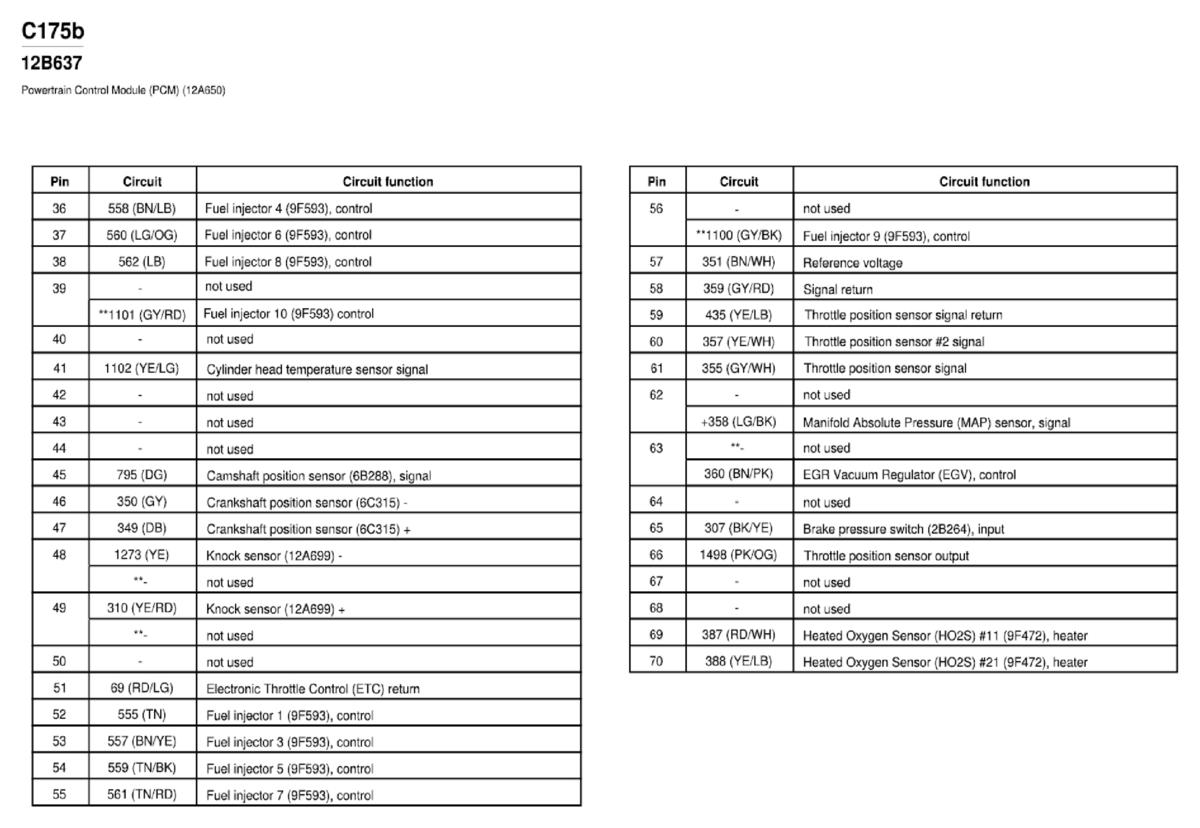

Fig 58: Powertrain Control Module (PCM) Connector End View (C175b)
G04619469Courtesy of FORD MOTOR CO.

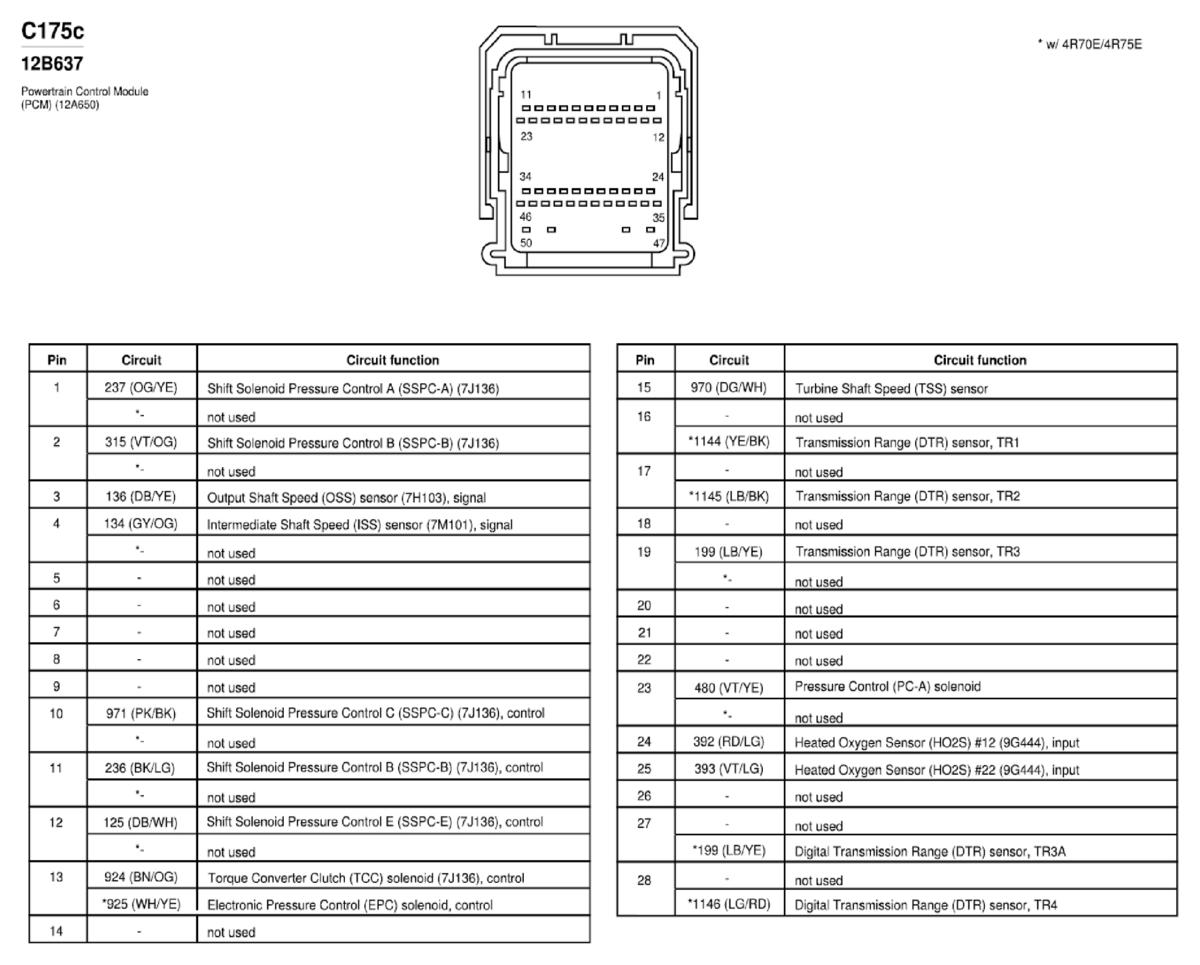

Fig 59: Powertrain Control Module (PCM) Connector End View (C175c)
G04619470Courtesy of FORD MOTOR CO.
Fig 60: Powertrain Control Module (PCM) Connector End View (C175c)
G04619471Courtesy of FORD MOTOR CO.
Fig 61: Powertrain Control Module (PCM) Connector End View (C176a)
G04619472Courtesy of FORD MOTOR CO.
Fig 62: Powertrain Control Module (PCM) Connector End View (C176b)
G04619473Courtesy of FORD MOTOR CO.

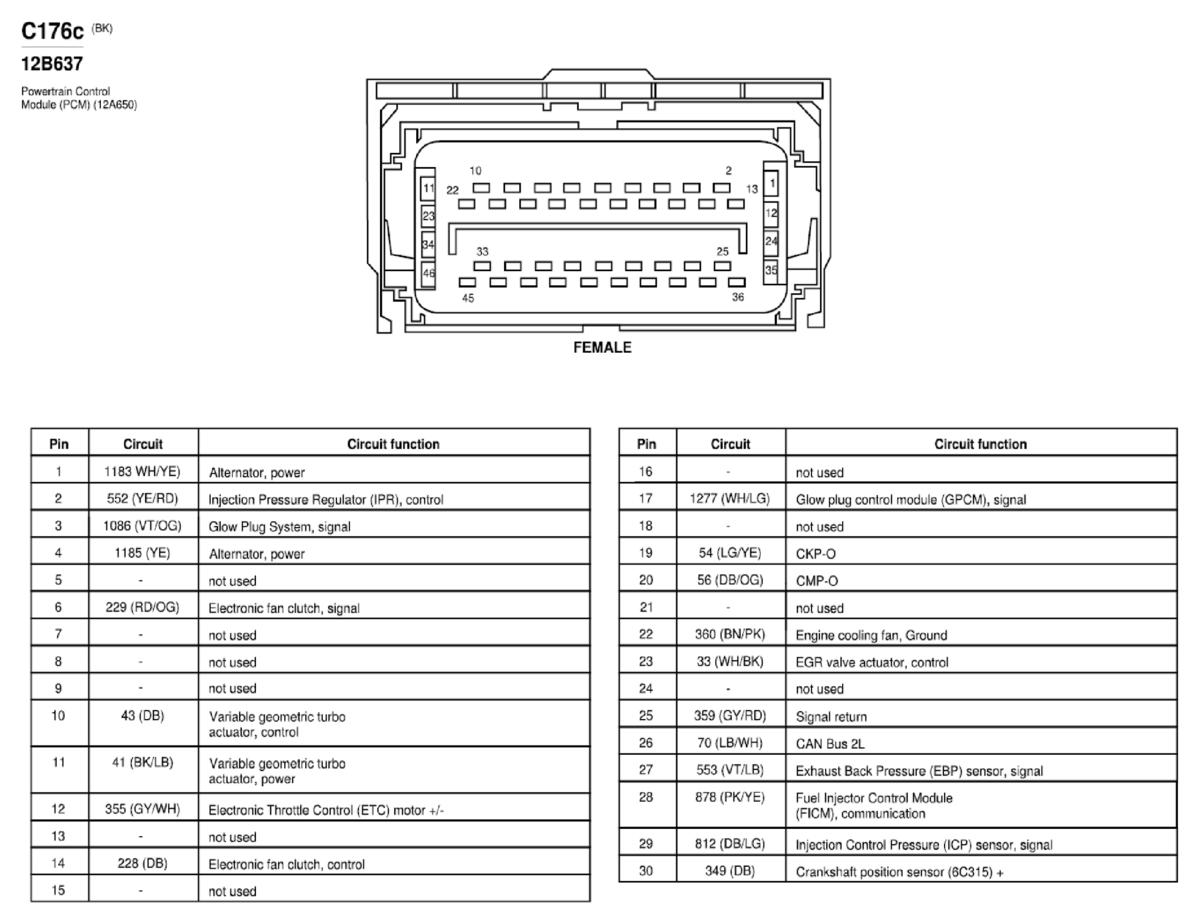

Fig 63: Powertrain Control Module (PCM) Connector End View (C176c)
G04619474Courtesy of FORD MOTOR CO.

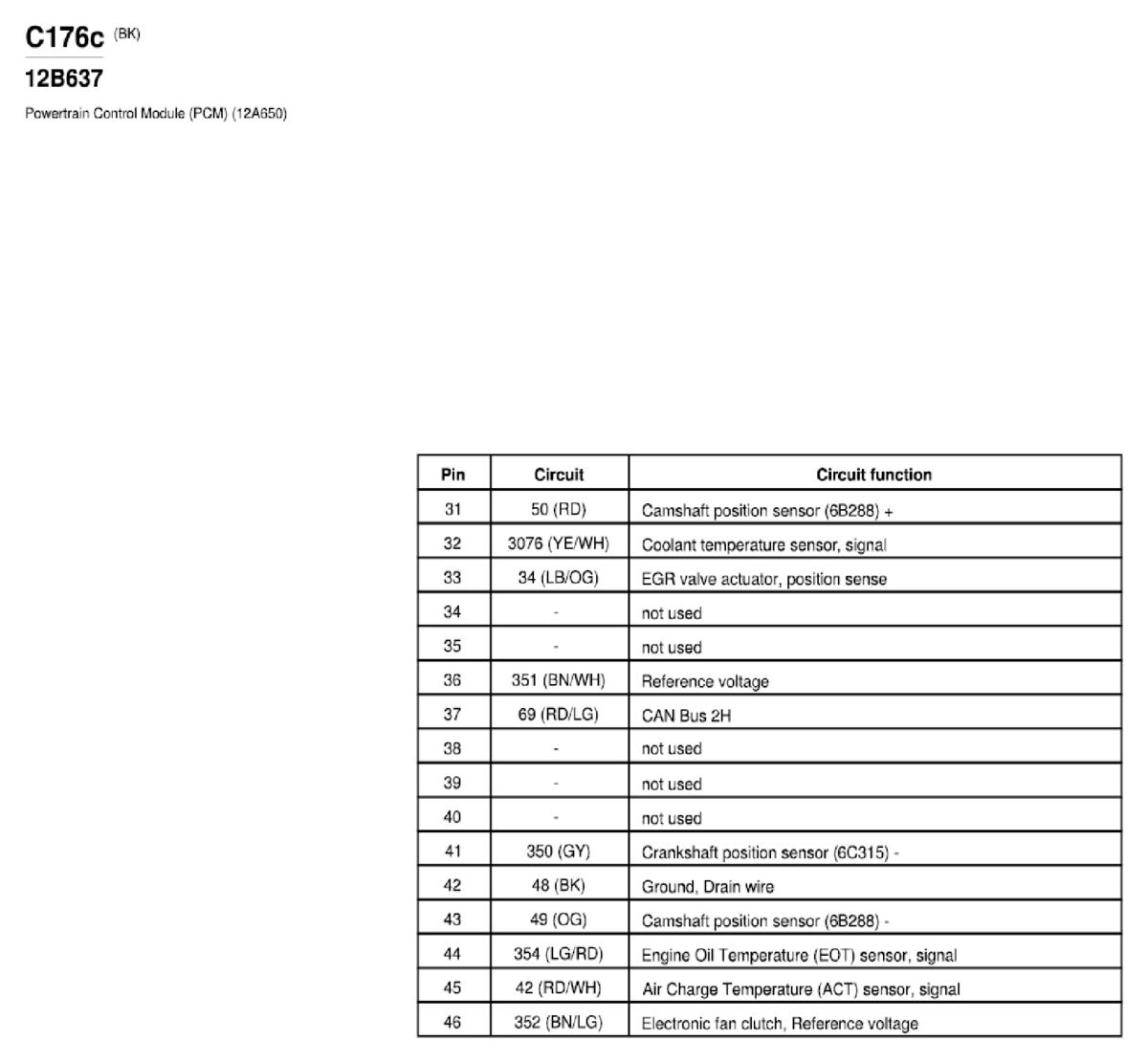

Fig 64: Powertrain Control Module (PCM) Connector End View (C176c)
G04619475Courtesy of FORD MOTOR CO.
Fig 65: Center Air Bag Sensor Connector End View (C177)
G07848321Courtesy of FORD MOTOR CO.
Fig 66: Camshaft Position Sensor Connector End View (C180)
G07848322Courtesy of FORD MOTOR CO.

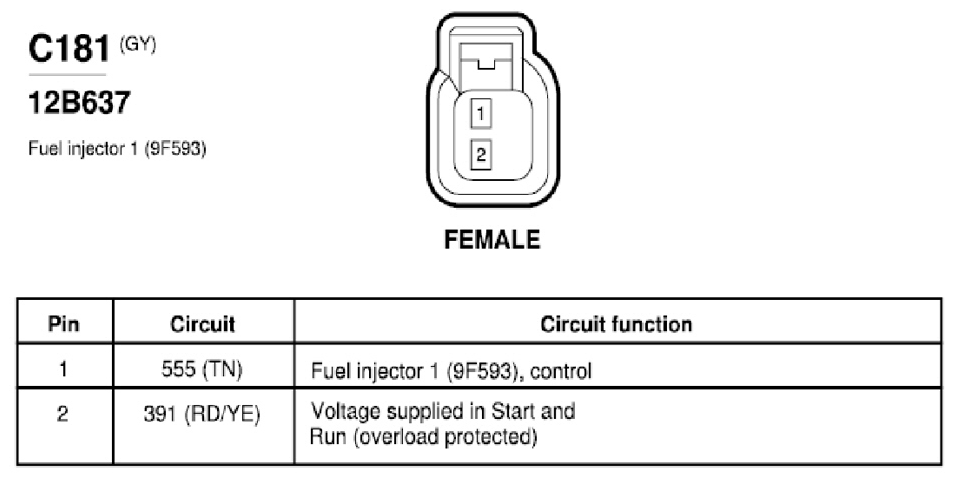

Fig 67: Fuel Injector 1 Connector End View (C181)
G07848323Courtesy of FORD MOTOR CO.
Fig 68: Fuel Injector 2 Connector End View (C182)
G07848324Courtesy of FORD MOTOR CO.
Fig 69: Fuel Injector 3 Connector End View (C183)
G07848325Courtesy of FORD MOTOR CO.

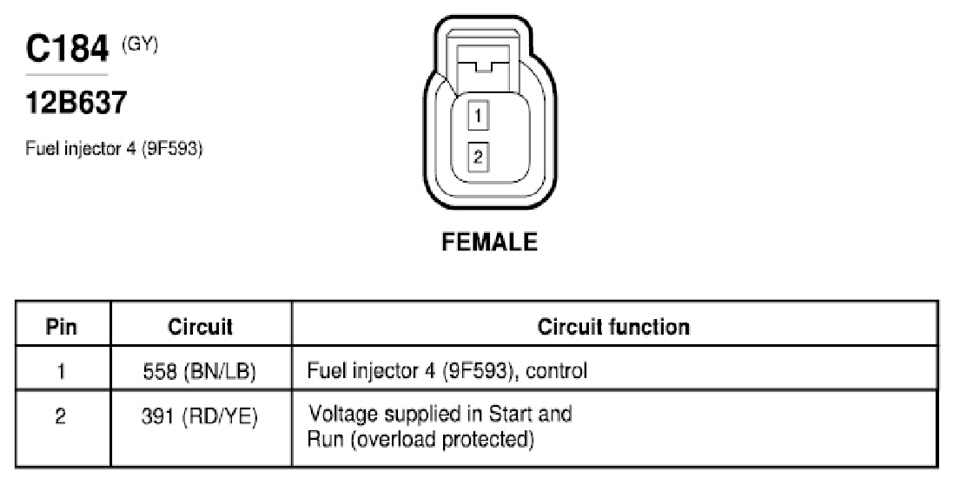

Fig 70: Fuel Injector 4 Connector End View (C184)
G07848326Courtesy of FORD MOTOR CO.

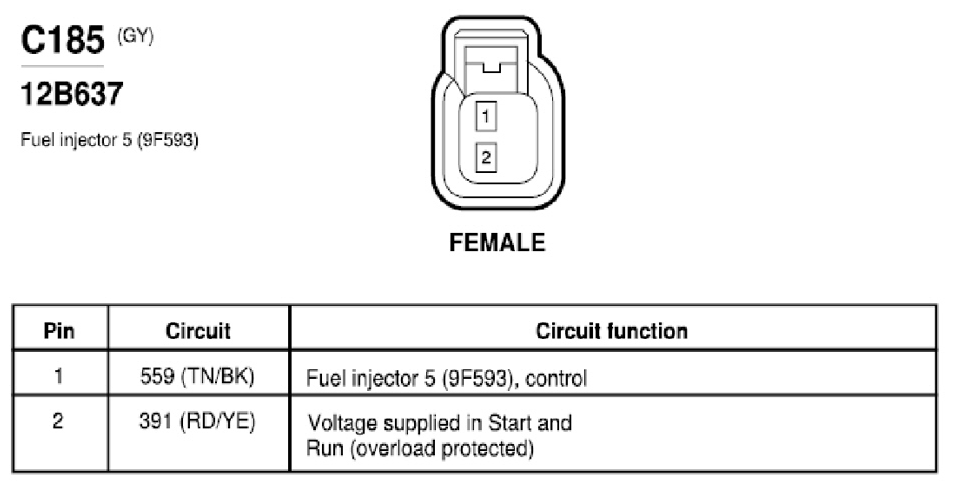

Fig 71: Fuel Injector 5 Connector End View (C185)
G07848327Courtesy of FORD MOTOR CO.
Fig 72: Fuel Injector 6 Connector End View (C186)
G07848328Courtesy of FORD MOTOR CO.

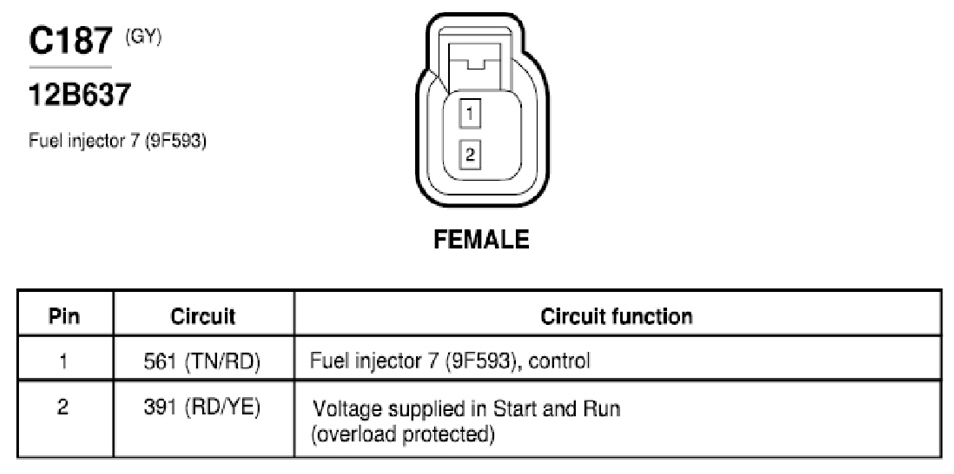

Fig 73: Fuel Injector 7 Connector End View (C187)
G07848329Courtesy of FORD MOTOR CO.

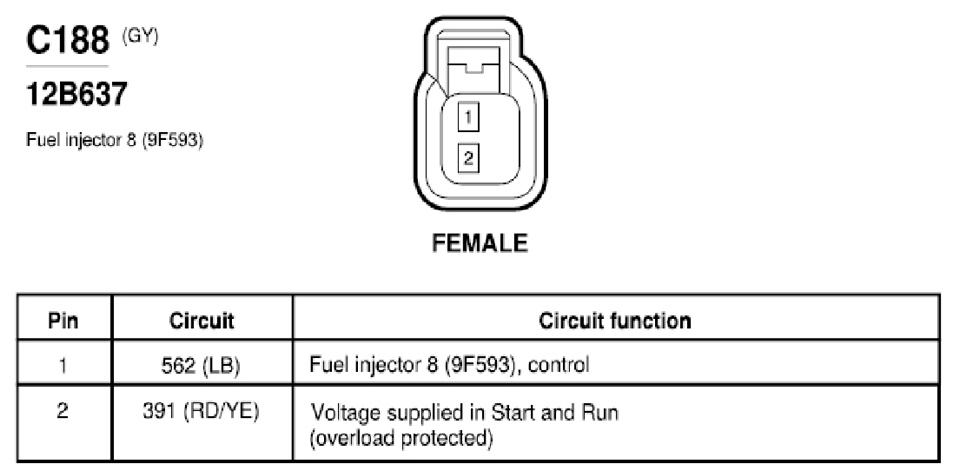

Fig 74: Fuel Injector 8 Connector End View (C188)
G07848330Courtesy of FORD MOTOR CO.
Fig 75: Throttle Position Sensor (TPS) Connector End View (C189)
G07848331Courtesy of FORD MOTOR CO.
Fig 76: Inline Connector End View (C192)
G07848332Courtesy of FORD MOTOR CO.
Fig 77: Output Shaft Speed (OSS) Sensor Connector End View (C193)
G07848333Courtesy of FORD MOTOR CO.
Fig 78: Ignition Transformer Capacitor Connector End View (C194)
G07848334Courtesy of FORD MOTOR CO.
Fig 79: Inline Connector End View (C195)
G07848335Courtesy of FORD MOTOR CO.
Fig 80: Starter Motor Connector End View (C197a)
G07848336Courtesy of FORD MOTOR CO.

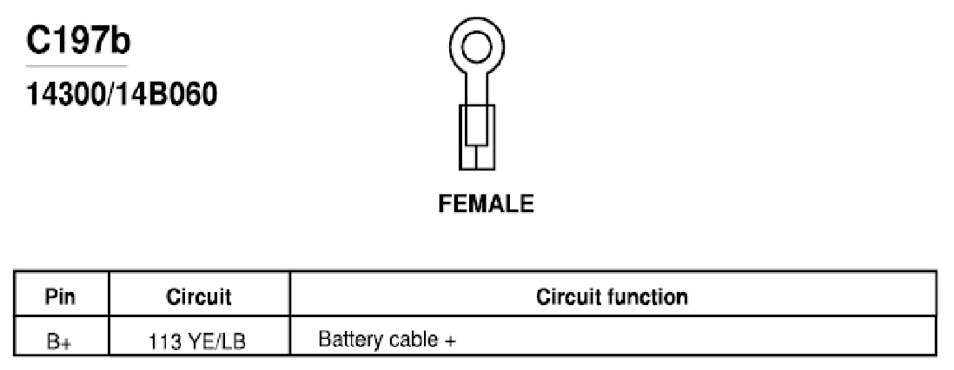

Fig 81: Inline Connector End View (C197b)
G07848337Courtesy of FORD MOTOR CO.
Fig 82: Multifunction Switch Connector End View (C202a)
G07848338Courtesy of FORD MOTOR CO.
Fig 83: Multifunction Switch Connector End View (C202b)
G07848339Courtesy of FORD MOTOR CO.

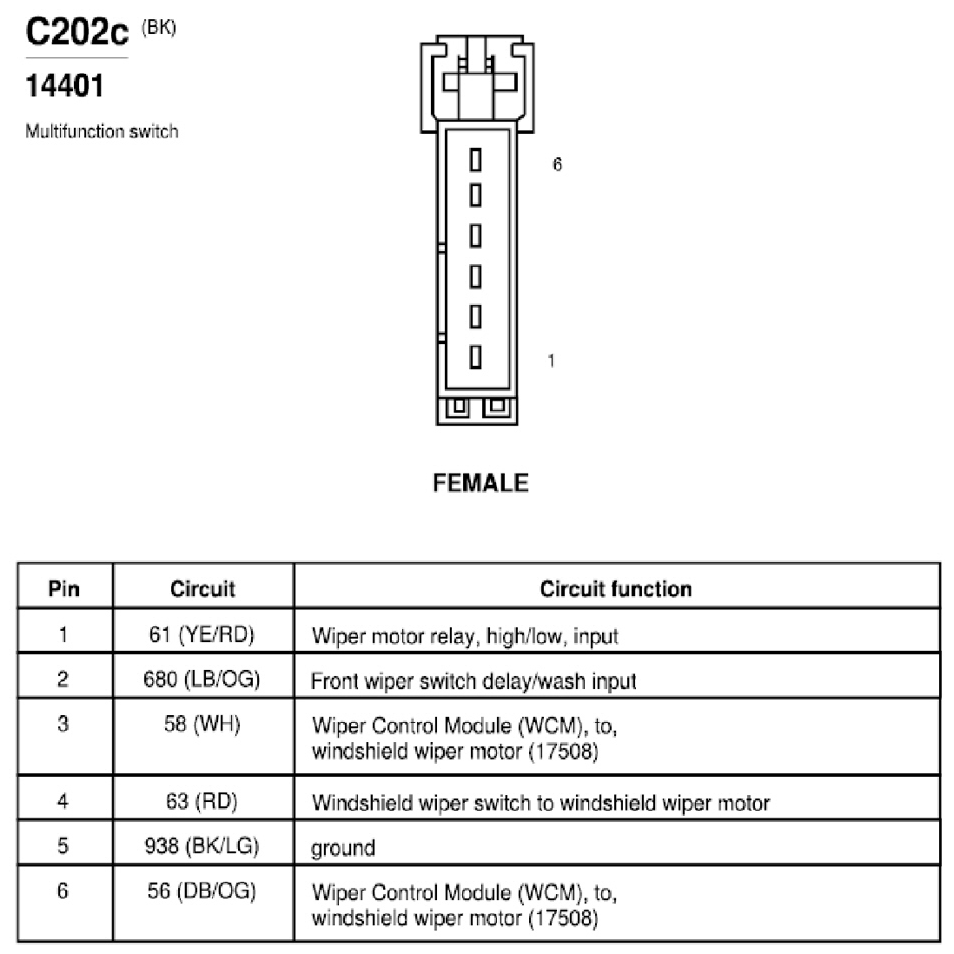

Fig 84: Multifunction Switch Connector End View (C202c)
G07848340Courtesy of FORD MOTOR CO.
Fig 85: Vehicle Security Module (VSM) Connector End View (C203a)
G07848341Courtesy of FORD MOTOR CO.
Fig 86: Vehicle Security Module (VSM) Connector End View (C203b)
G07848342Courtesy of FORD MOTOR CO.
Fig 87: Main Light Switch Connector End View (C205)
G07848343Courtesy of FORD MOTOR CO.

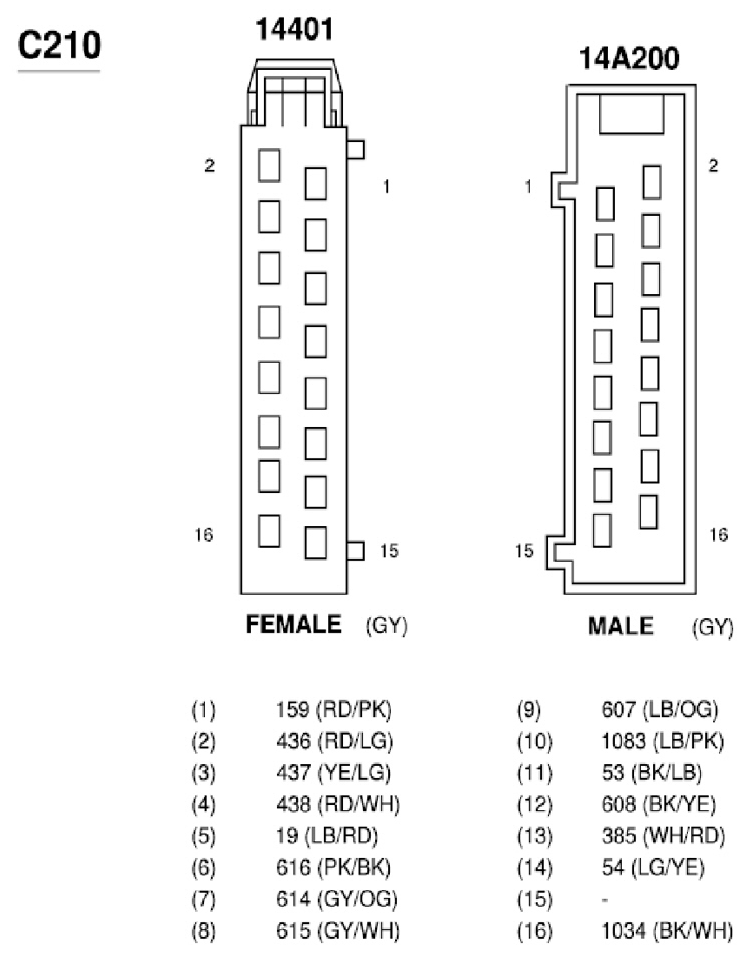

Fig 88: Inline Connector End View (C210)
G07848344Courtesy of FORD MOTOR CO.

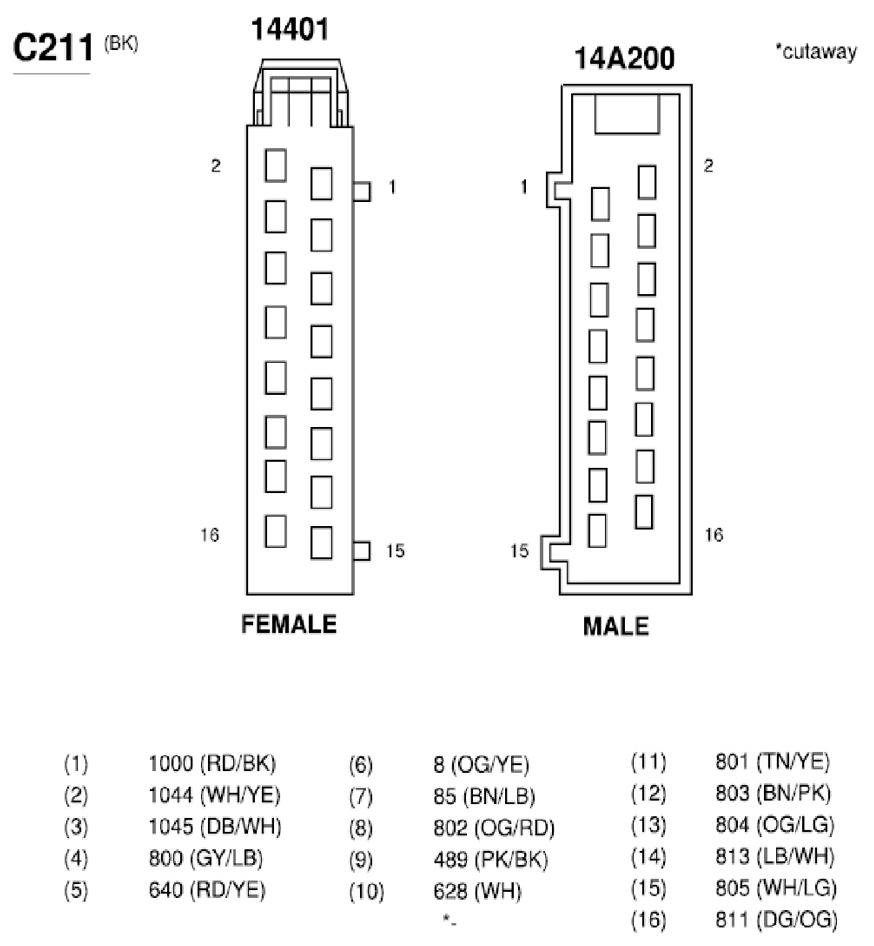

Fig 89: Inline Connector End View (C211)
G07848345Courtesy of FORD MOTOR CO.
Fig 90: Inline Connector End View (C212)
G07848346Courtesy of FORD MOTOR CO.

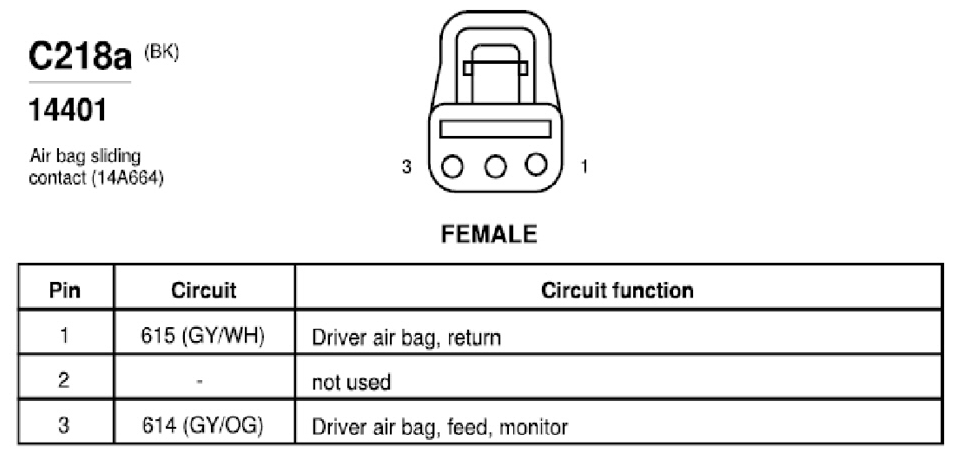

Fig 91: Air Bag Sliding Contact Connector End View (C218a)
G07848347Courtesy of FORD MOTOR CO.

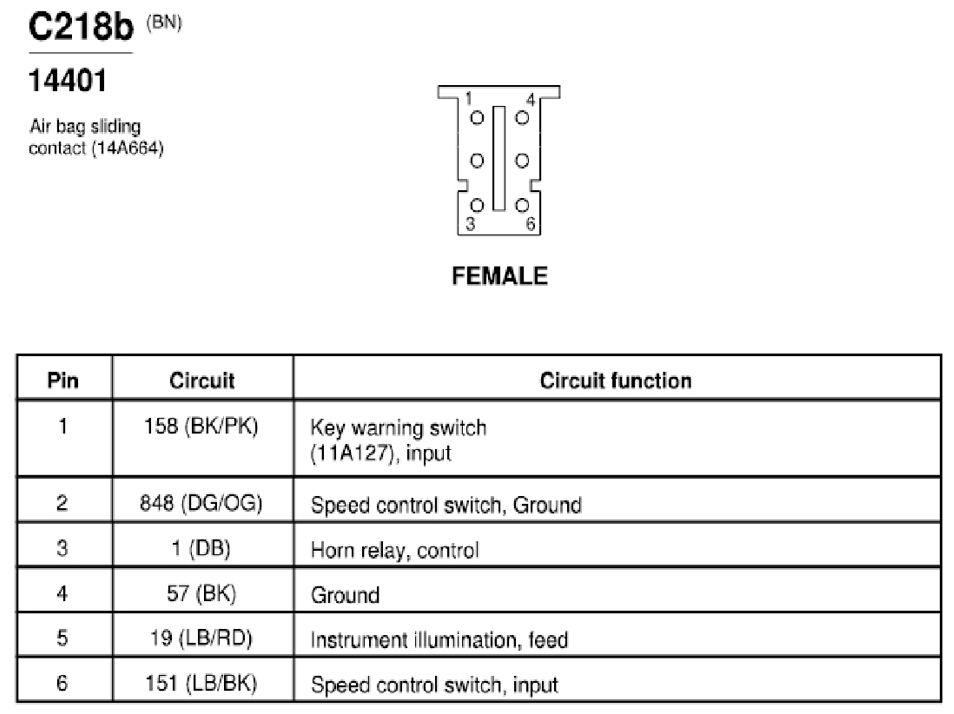

Fig 92: Air Bag Sliding Contact Connector End View (C218b)
G07848348Courtesy of FORD MOTOR CO.
Fig 93: Inline Connector End View (C219)
G04619485Courtesy of FORD MOTOR CO.

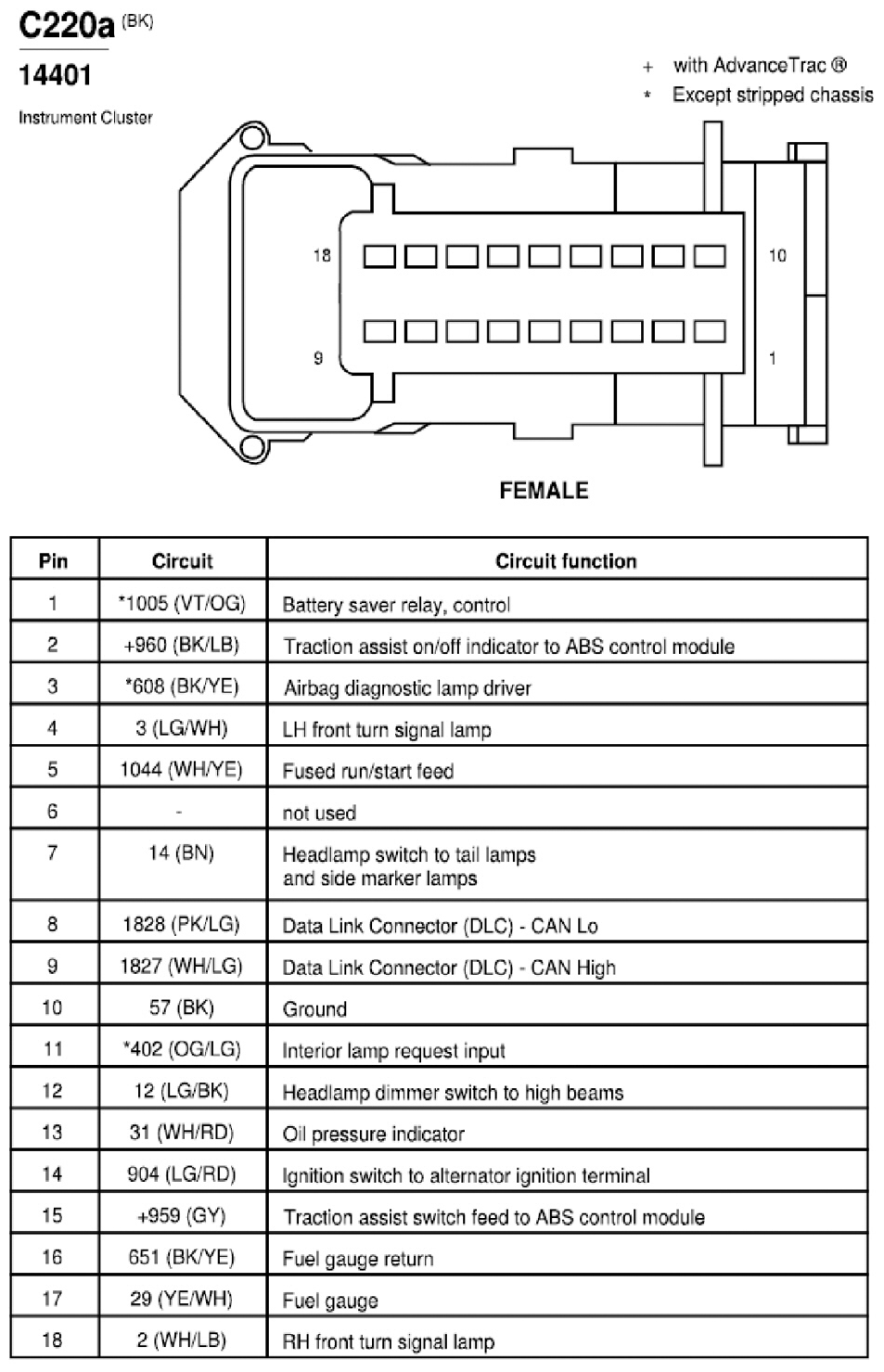

Fig 94: Instrument Cluster Connector End View (C220a)
G04619486Courtesy of FORD MOTOR CO.

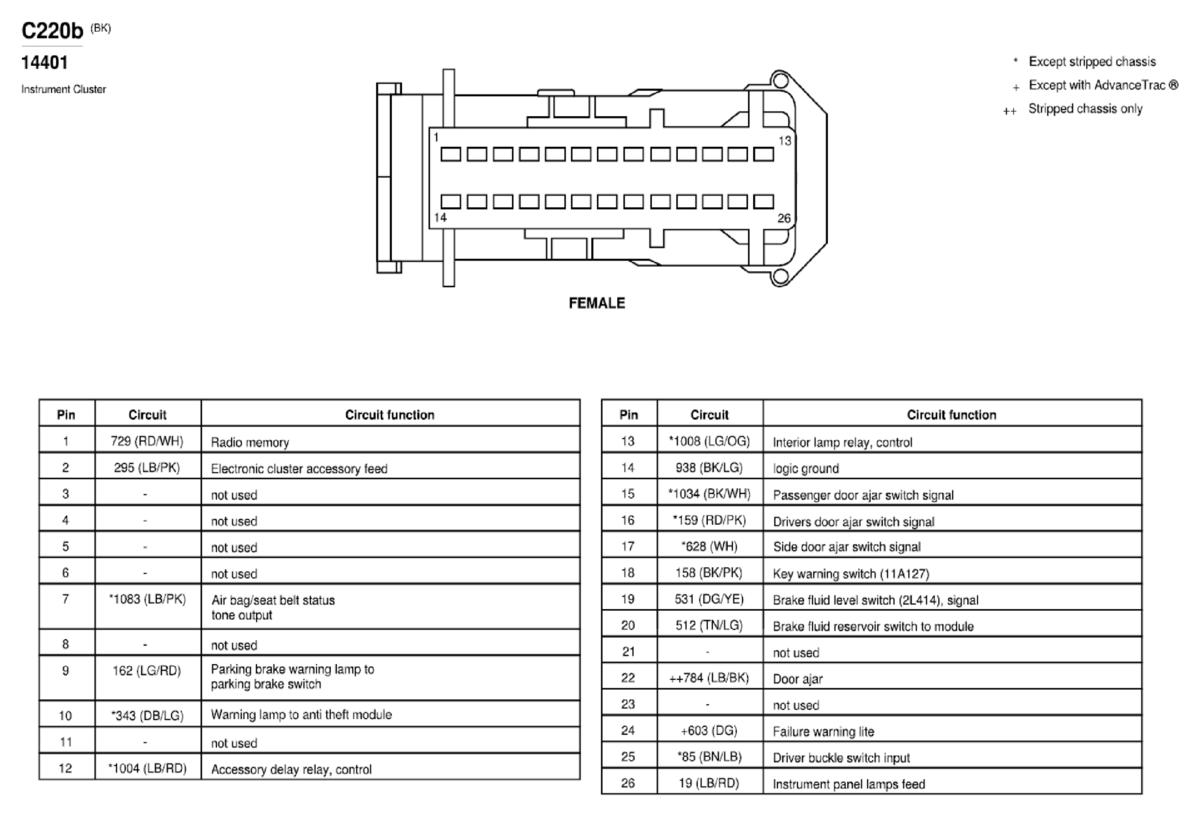

Fig 95: Instrument Cluster Connector End View (C220b)
G04619487Courtesy of FORD MOTOR CO.

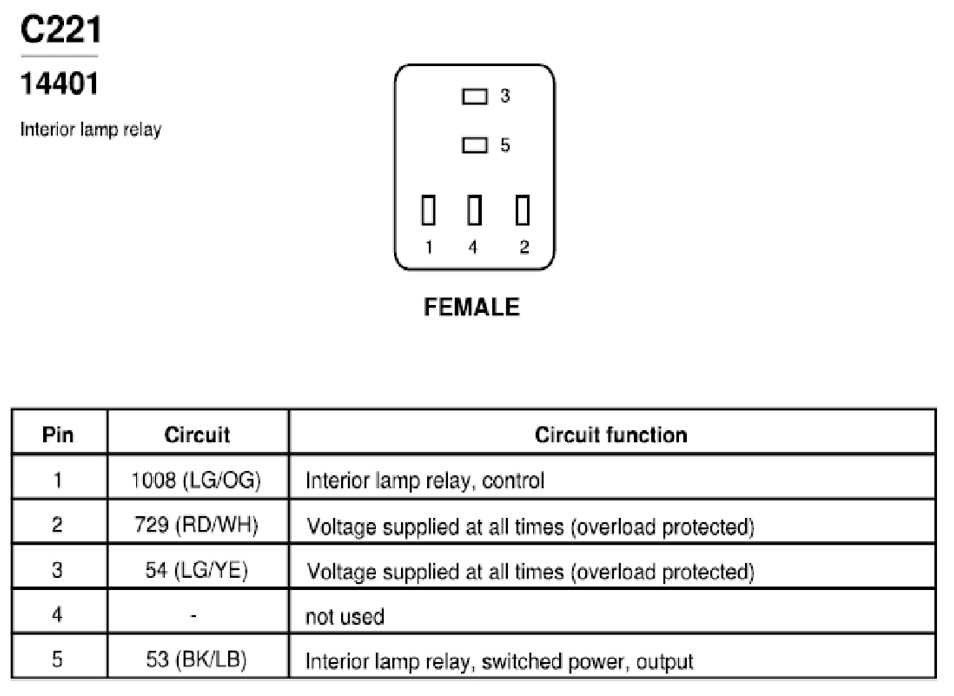

Fig 96: Interior Lamp Relay Connector End View (C221)
G07848349Courtesy of FORD MOTOR CO.

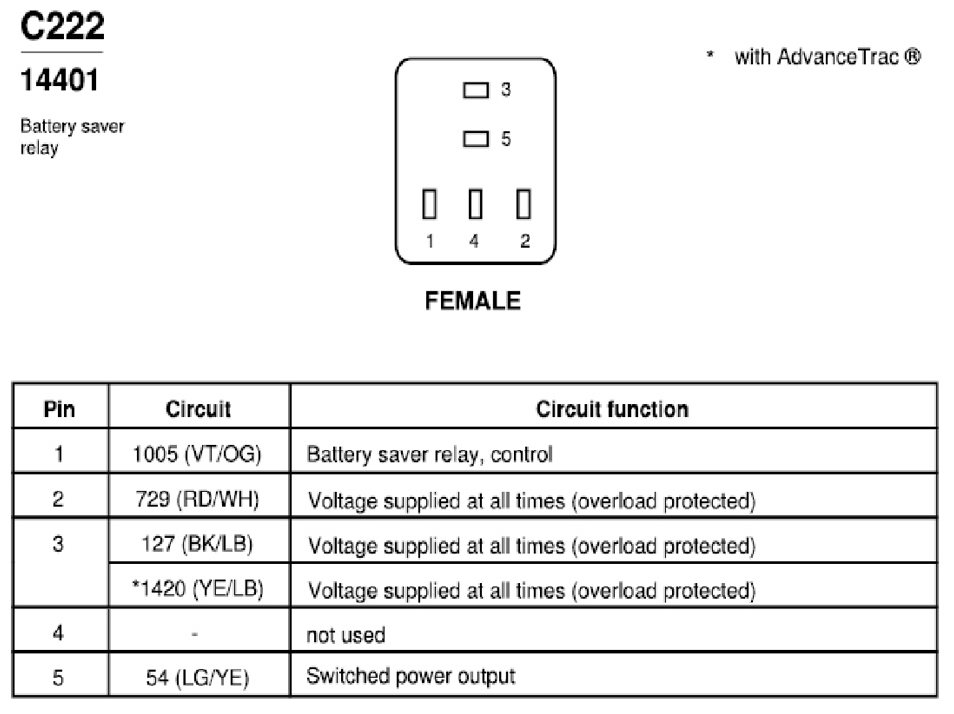

Fig 97: Battery Saver Relay Connector End View (C222)
G07848350Courtesy of FORD MOTOR CO.
Fig 98: Inline Connector End View (C237)
G04619489Courtesy of FORD MOTOR CO.

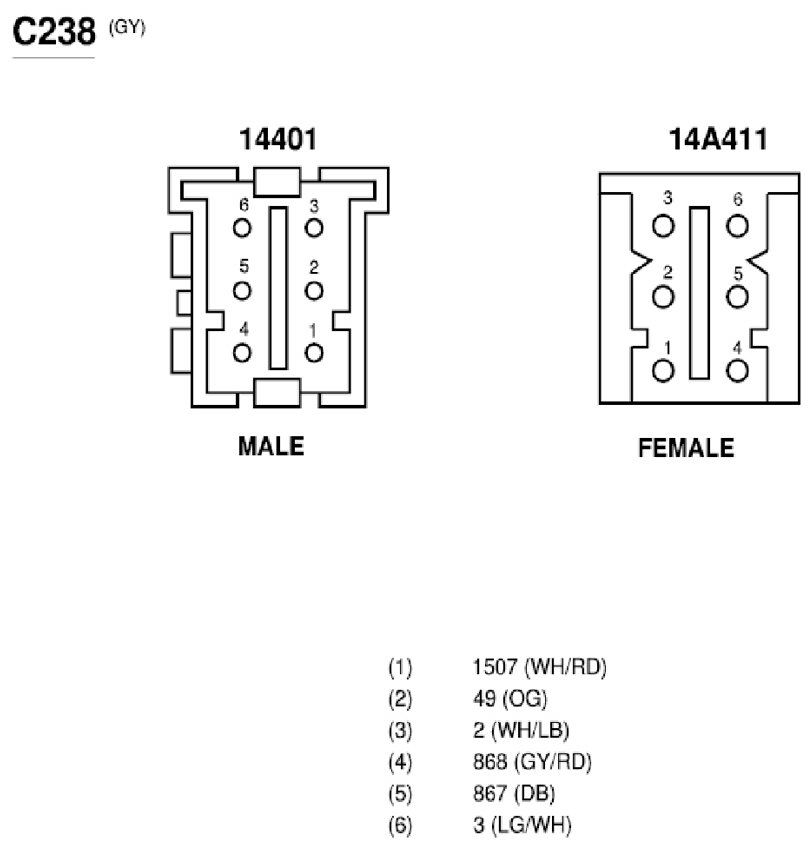

Fig 99: Inline Connector End View (C238)
G07848351Courtesy of FORD MOTOR CO.

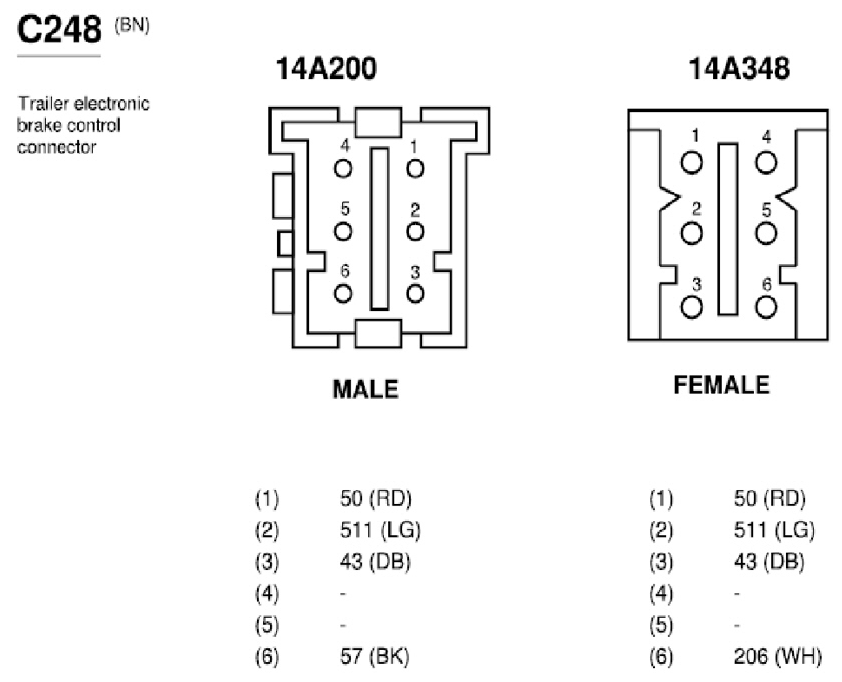

Fig 100: Trailer Electronic Brake Control Connector End View (C248)
G07848352Courtesy of FORD MOTOR CO.
Fig 101: Ignition Switch Connector End View (C250)
G07848353Courtesy of FORD MOTOR CO.
Fig 102: Data Link Connector (DLC) Connector End View (C251)
G07848354Courtesy of FORD MOTOR CO.
Fig 103: Passenger Air Bag Module Connector End View (C256)
G07848355Courtesy of FORD MOTOR CO.
Fig 104: Brake Pedal Position (BPP) Switch Connector End View (C278)
G07848356Courtesy of FORD MOTOR CO.

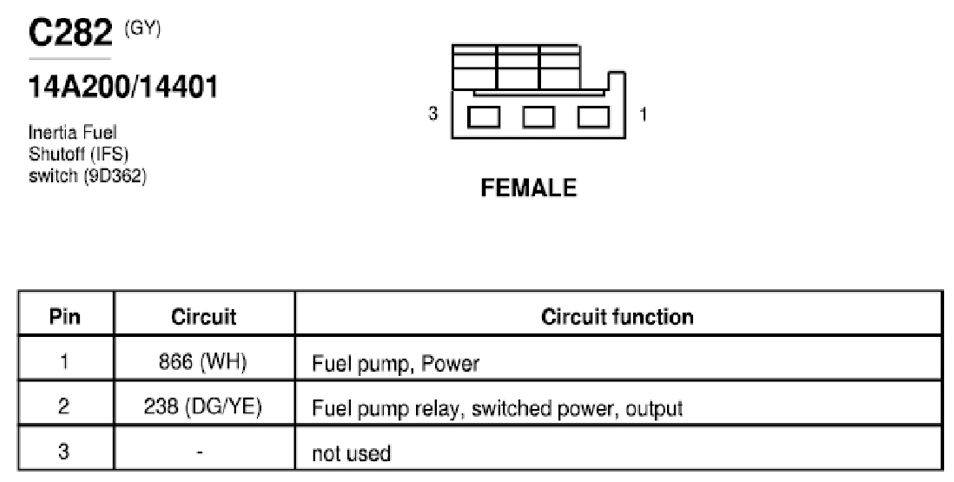

Fig 105: Inertia Fuel Shutoff (IFS) Switch Connector End View (C282)
G07848357Courtesy of FORD MOTOR CO.

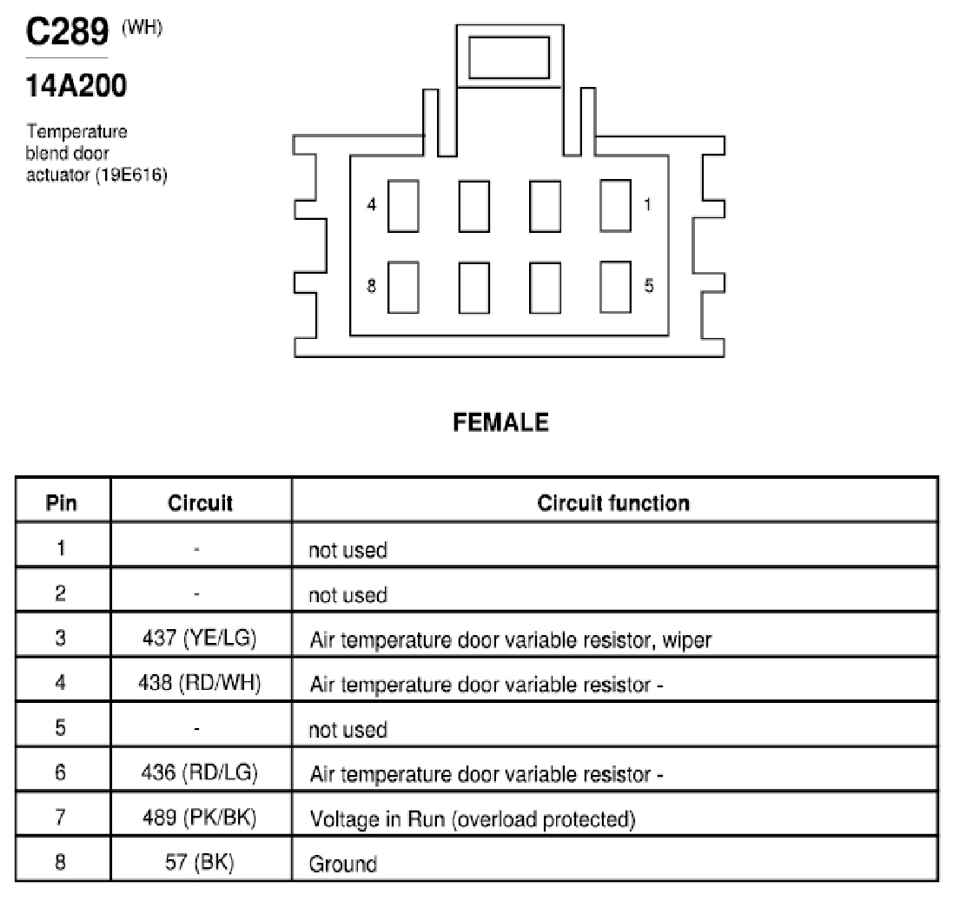

Fig 106: Temperature Blend Door Actuator Connector End View (C289)
G07848358Courtesy of FORD MOTOR CO.

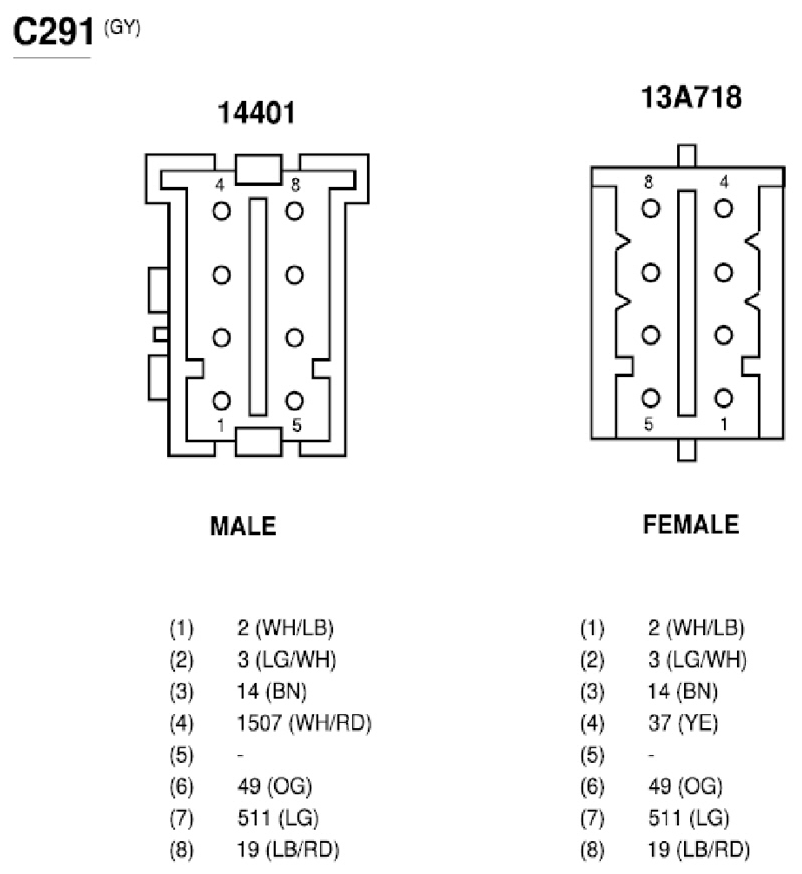

Fig 107: Inline Connector End View (C291)
G07848359Courtesy of FORD MOTOR CO.

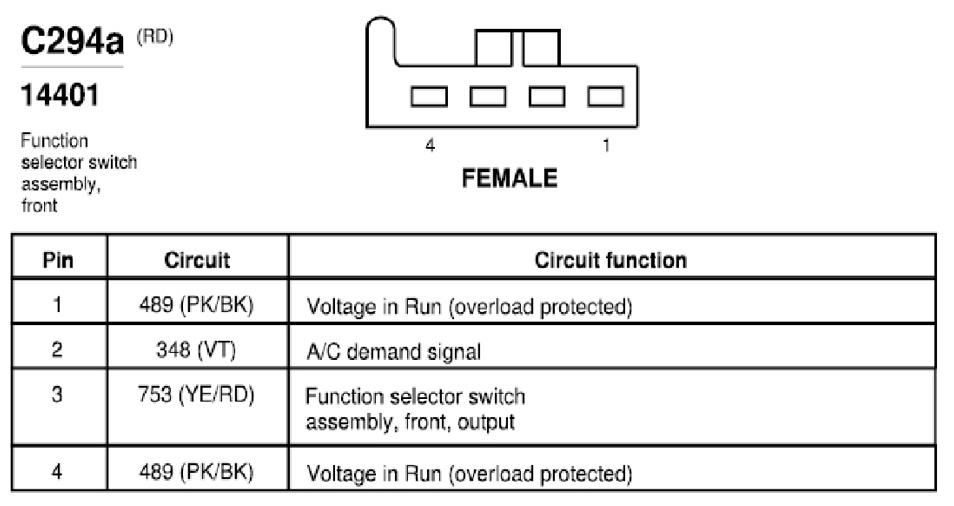

Fig 108: Function Selector Switch Assembly, Front Connector End View (C294a)
G07848360Courtesy of FORD MOTOR CO.
Fig 109: Function Selector Switch Assembly, Front Connector End View (C294b)
G07848361Courtesy of FORD MOTOR CO.
Fig 110: Function Selector Switch Assembly, Front Connector End View (C294c)
G07848362Courtesy of FORD MOTOR CO.
Fig 111: Function Selector Switch Assembly, Front Connector End View (C294d)
G07848363Courtesy of FORD MOTOR CO.

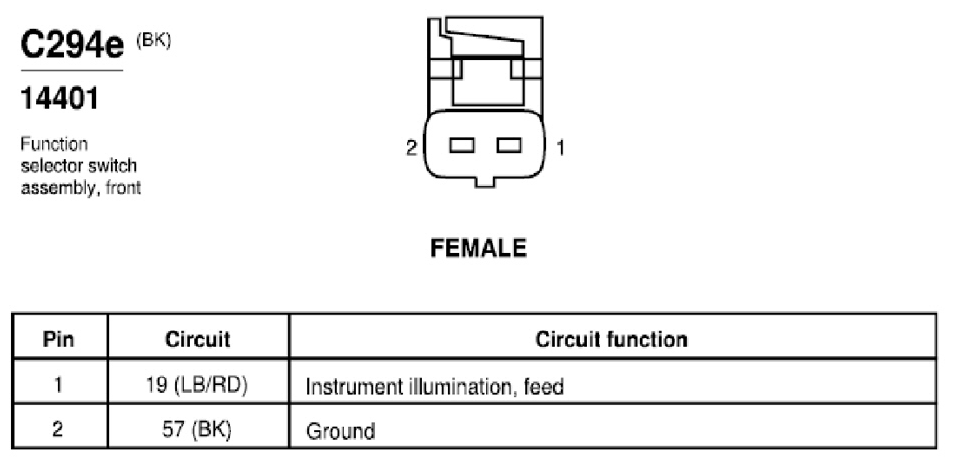

Fig 112: Function Selector Switch Assembly, Front Connector End View (C294e)
G07848364Courtesy of FORD MOTOR CO.

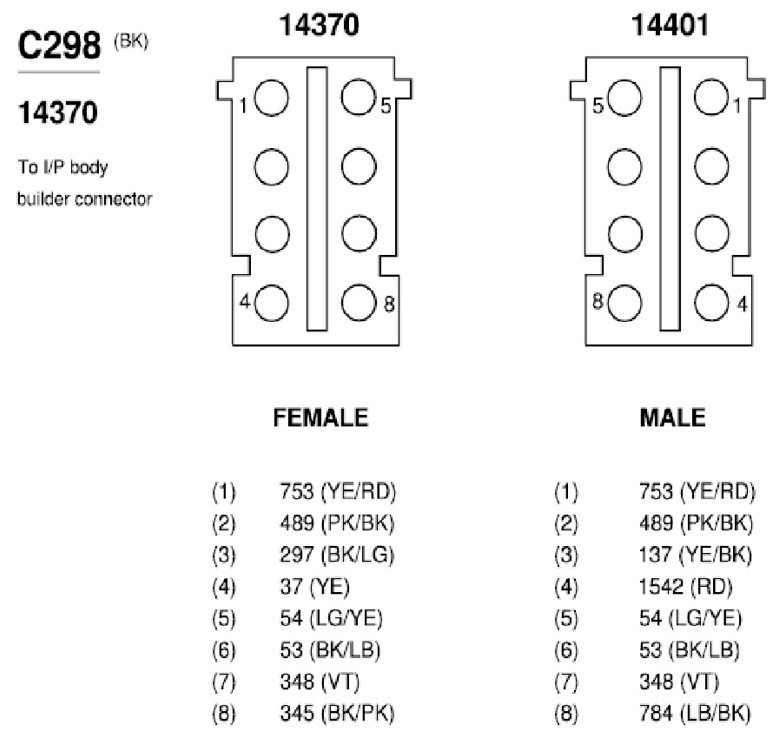

Fig 113: To I/P Body Builder Connector End View (C298)
G07848365Courtesy of FORD MOTOR CO.

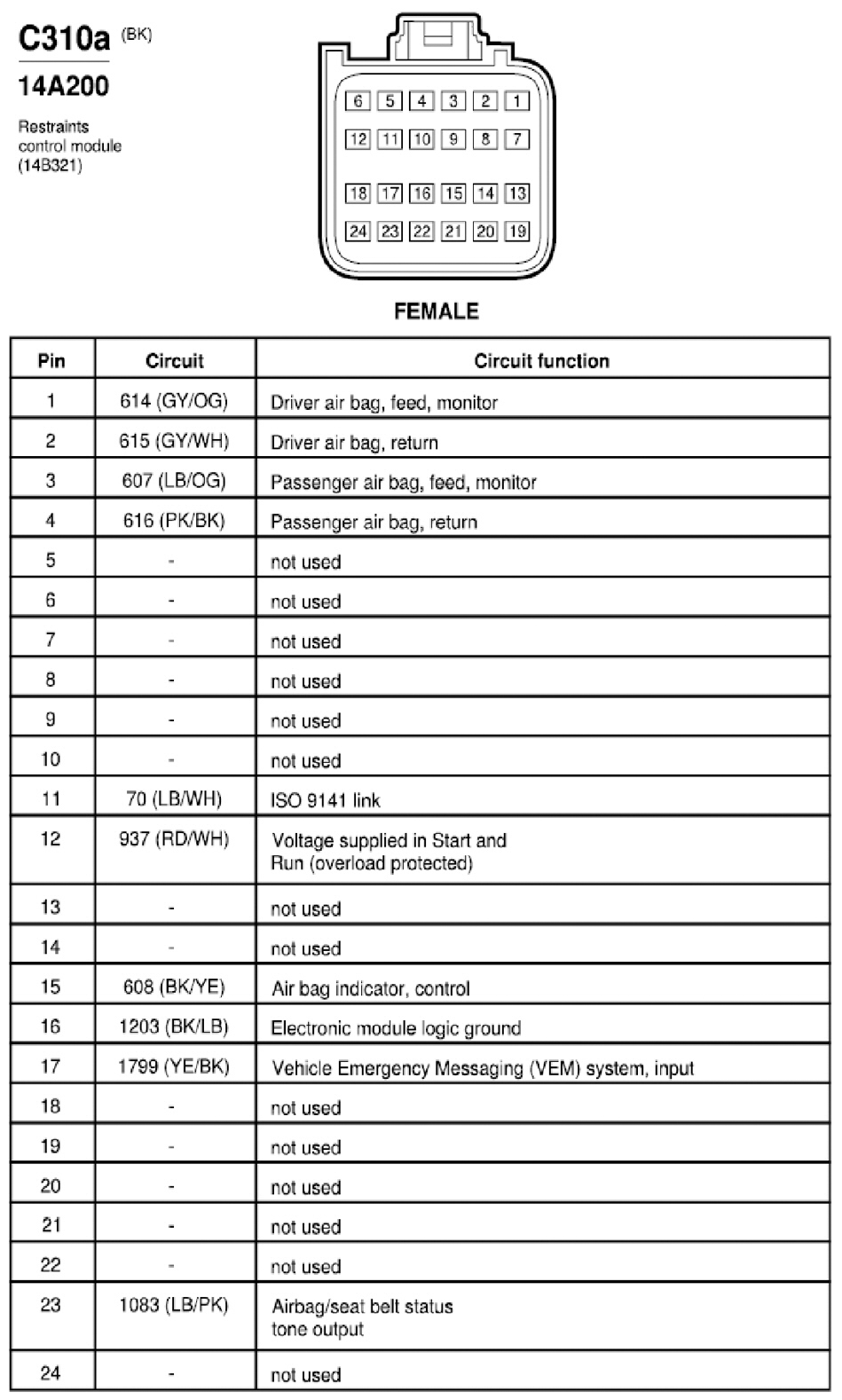

Fig 114: Restraints Control Module Connector End View (C310a)
G04619495Courtesy of FORD MOTOR CO.
Fig 115: Restraints Control Module Connector End View (C310b)
G04619496Courtesy of FORD MOTOR CO.
Fig 116: Inline Connector End View (C311)
G07848366Courtesy of FORD MOTOR CO.
Fig 117: Inline Connector End View (C312)
G07848367Courtesy of FORD MOTOR CO.
Fig 118: Inline Connector End View (C313)
G07848368Courtesy of FORD MOTOR CO.

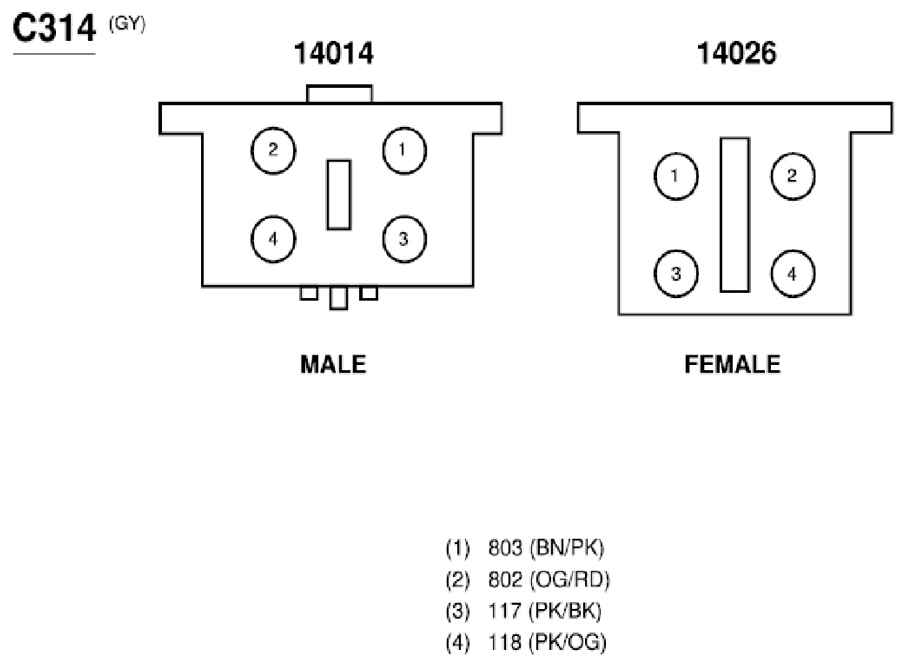

Fig 119: Inline Connector End View (C314)
G07848369Courtesy of FORD MOTOR CO.

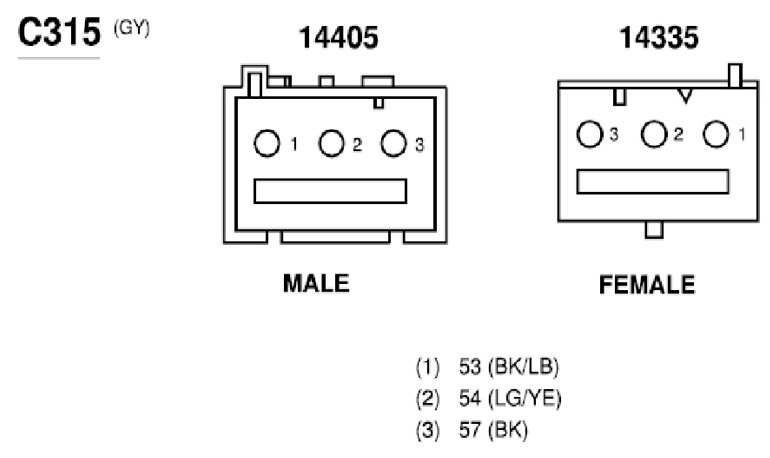

Fig 120: Inline Connector End View (C315)
G07848370Courtesy of FORD MOTOR CO.
Fig 121: Inline Connector End View (C316)
G07848371Courtesy of FORD MOTOR CO.

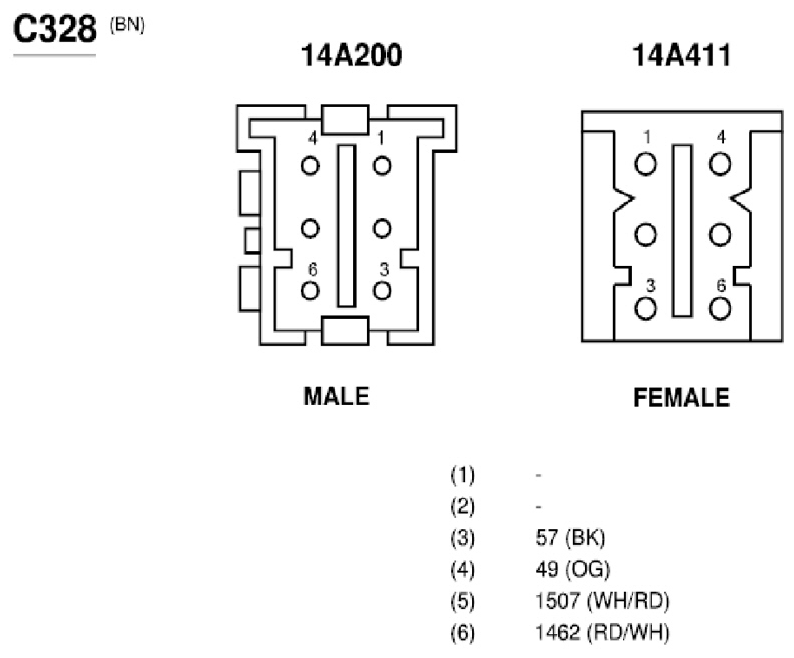

Fig 122: Inline Connector End View (C328)
G07848372Courtesy of FORD MOTOR CO.
Fig 123: Remote Jump Start Terminal Connector End View (C329)
G07848373Courtesy of FORD MOTOR CO.
Fig 124: Inline Connector End View (C353)
G07848374Courtesy of FORD MOTOR CO.
Fig 125: Seat Adjust Switch, Driver Side Front Connector End View (C360)
G07848375Courtesy of FORD MOTOR CO.
Fig 126: Driver Seat Horizontal Motor Connector End View (C362)
G07848376Courtesy of FORD MOTOR CO.

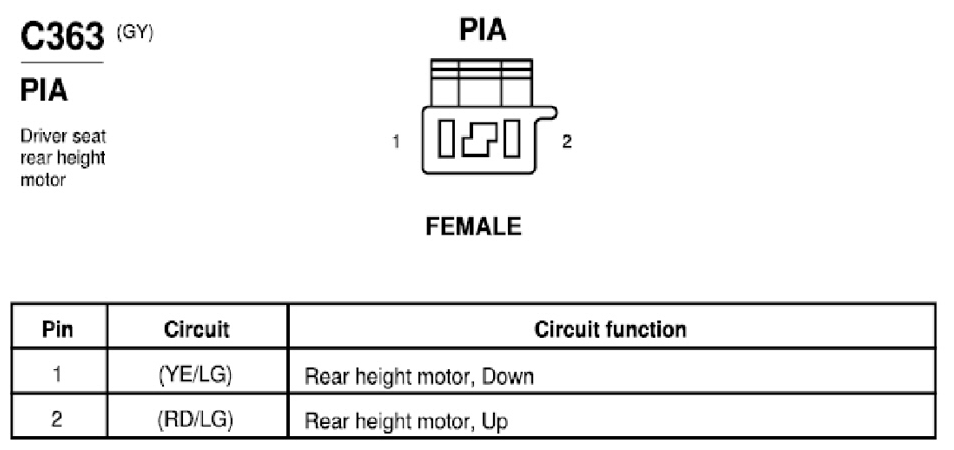

Fig 127: Driver Seat Rear Height Motor Connector End View (C363)
G07848377Courtesy of FORD MOTOR CO.
Fig 128: Power Point Connector End View (C380)
G07848378Courtesy of FORD MOTOR CO.

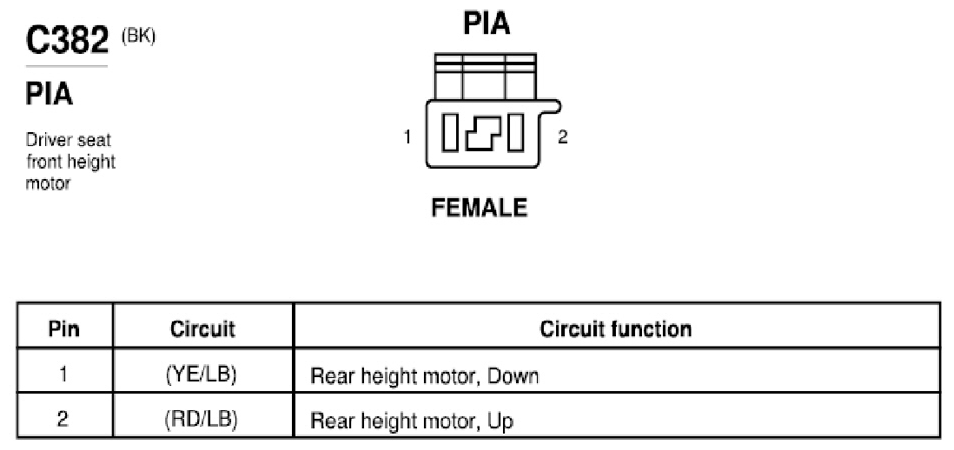

Fig 129: Driver Seat Front Height Motor Connector End View (C382)
G07848379Courtesy of FORD MOTOR CO.
Fig 130: Sliding Door Ajar Switch, Right Connector End View (C398)
G07848380Courtesy of FORD MOTOR CO.
Fig 131: Inline Connector End View (C405)
G07848381Courtesy of FORD MOTOR CO.
Fig 132: Inline Connector End View (C406)
G07848382Courtesy of FORD MOTOR CO.
Fig 133: Inline Connector End View (C408)
G07848383Courtesy of FORD MOTOR CO.
Fig 134: Inline Connector End View (C411)
G07848384Courtesy of FORD MOTOR CO.

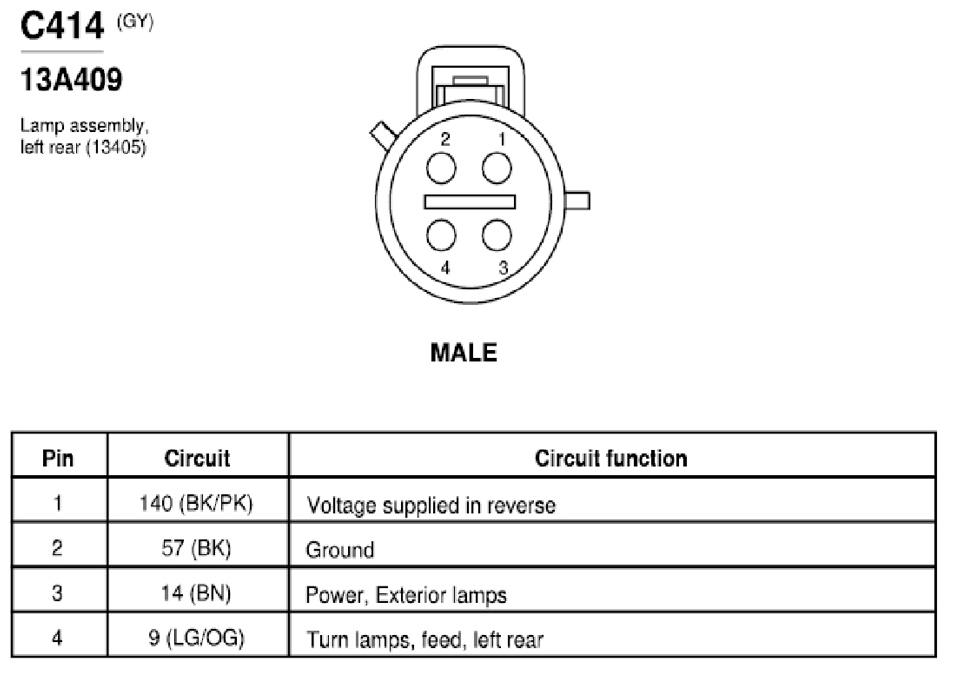

Fig 135: Lamp Assembly, Left Rear Connector End View (C414)
G07848385Courtesy of FORD MOTOR CO.
Fig 136: Lamp Assembly, Right Rear Connector End View (C417)
G07848386Courtesy of FORD MOTOR CO.
Fig 137: Inline Connector End View (C420)
G07848387Courtesy of FORD MOTOR CO.

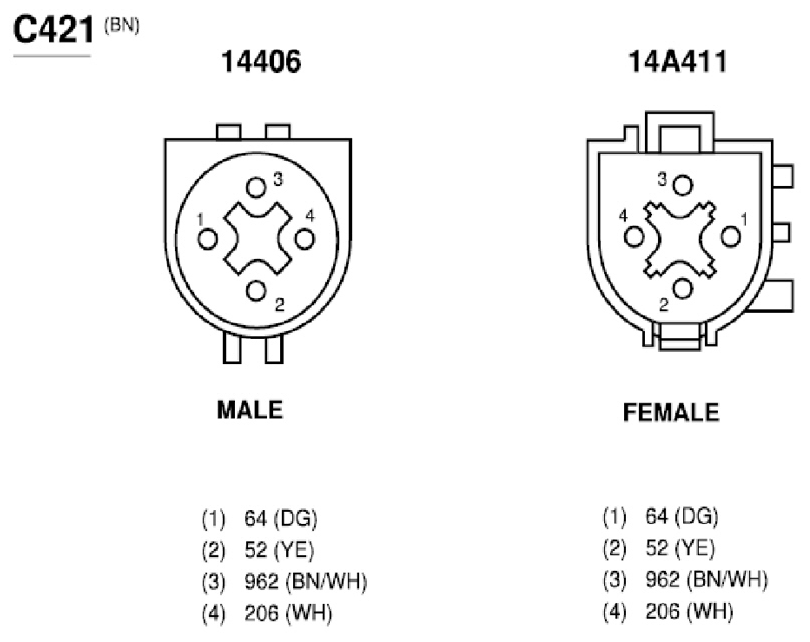

Fig 138: Inline Connector End View (C421)
G07848388Courtesy of FORD MOTOR CO.

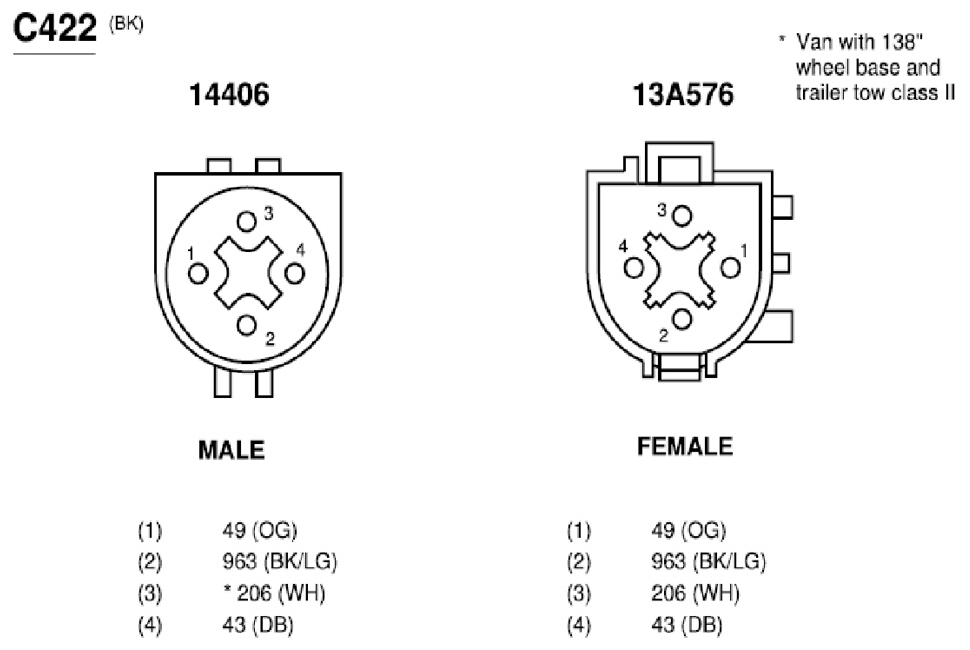

Fig 139: Inline Connector End View (C422)
G07848389Courtesy of FORD MOTOR CO.
Fig 140: Inline Connector End View (C423)
G07848390Courtesy of FORD MOTOR CO.
Fig 141: Inline Connector End View (C431)
G07848391Courtesy of FORD MOTOR CO.
Fig 142: Heated Oxygen Sensor (HO2S) #23 Connector End View (C433)
G07848392Courtesy of FORD MOTOR CO.

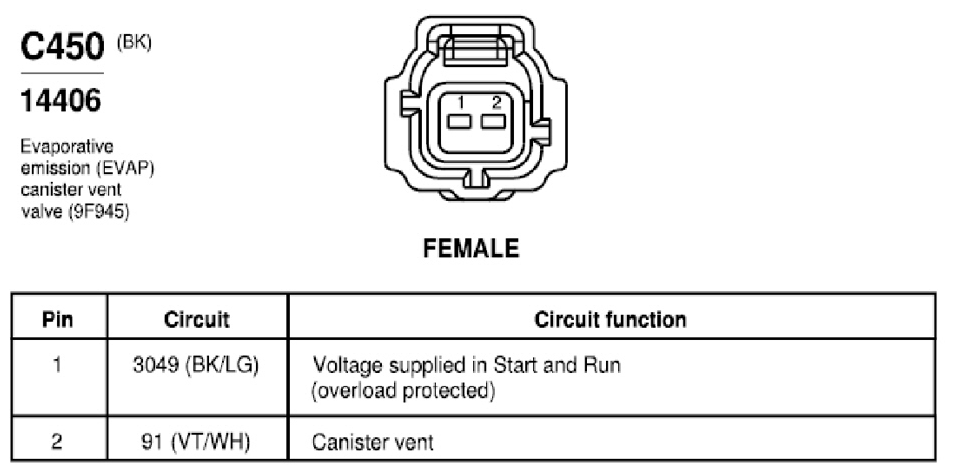

Fig 143: Evaporative Emission (EVAP) Canister Vent Valve Connector End View (C450)
G07848393Courtesy of FORD MOTOR CO.
Fig 144: Reversing Lamp, Left Connector End View (C451)
G07848394Courtesy of FORD MOTOR CO.
Fig 145: Wheel Speed Sensor, Right Rear Connector End View (C452)
G07848395Courtesy of FORD MOTOR CO.
Fig 146: Wheel Speed Sensor, Left Rear Connector End View (C453)
G07848396Courtesy of FORD MOTOR CO.
Fig 147: Rear Axle Speed Sensor Connector End View (C455)
G07848397Courtesy of FORD MOTOR CO.

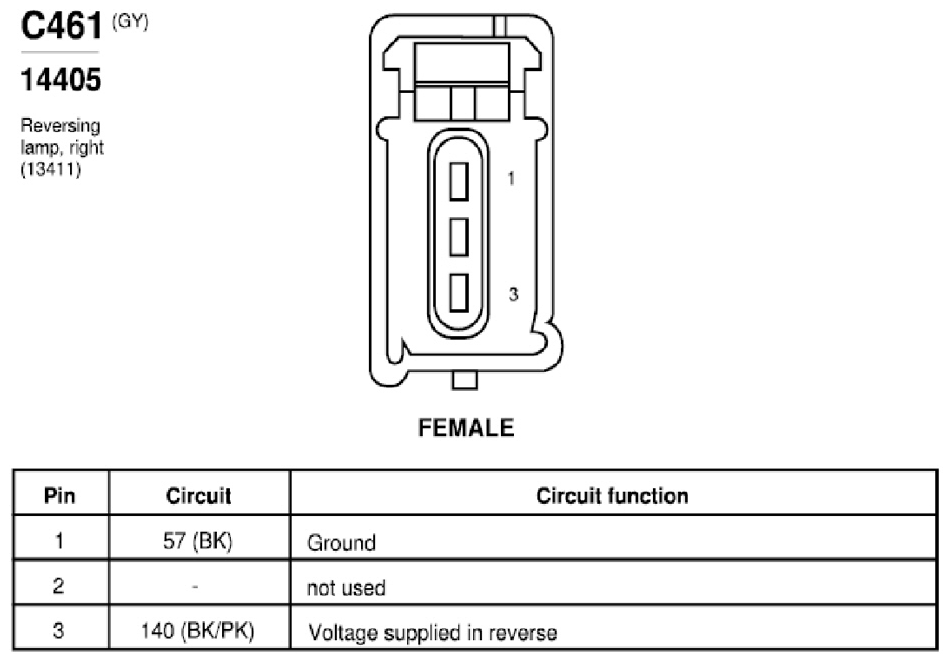

Fig 148: Reversing Lamp, Right Connector End View (C461)
G07848398Courtesy of FORD MOTOR CO.
Fig 149: High Mounted Stoplamp Connector End View (C475)
G07848399Courtesy of FORD MOTOR CO.

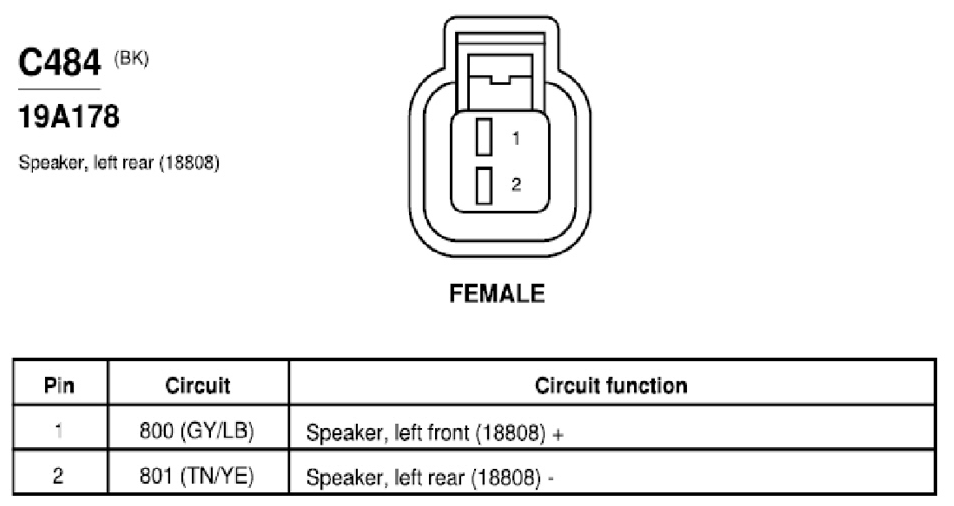

Fig 150: Speaker, Left Rear Connector End View (C484)
G07848400Courtesy of FORD MOTOR CO.

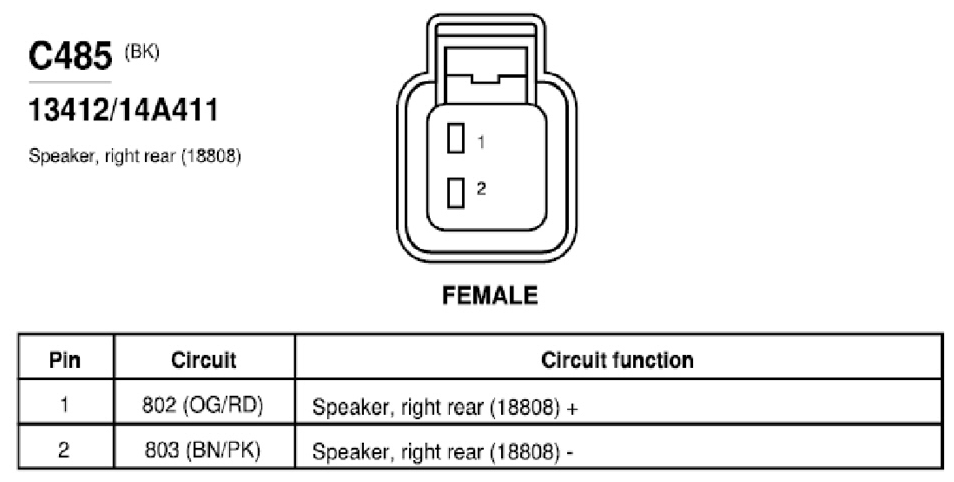

Fig 151: Speaker, Right Rear Connector End View (C485)
G07848401Courtesy of FORD MOTOR CO.

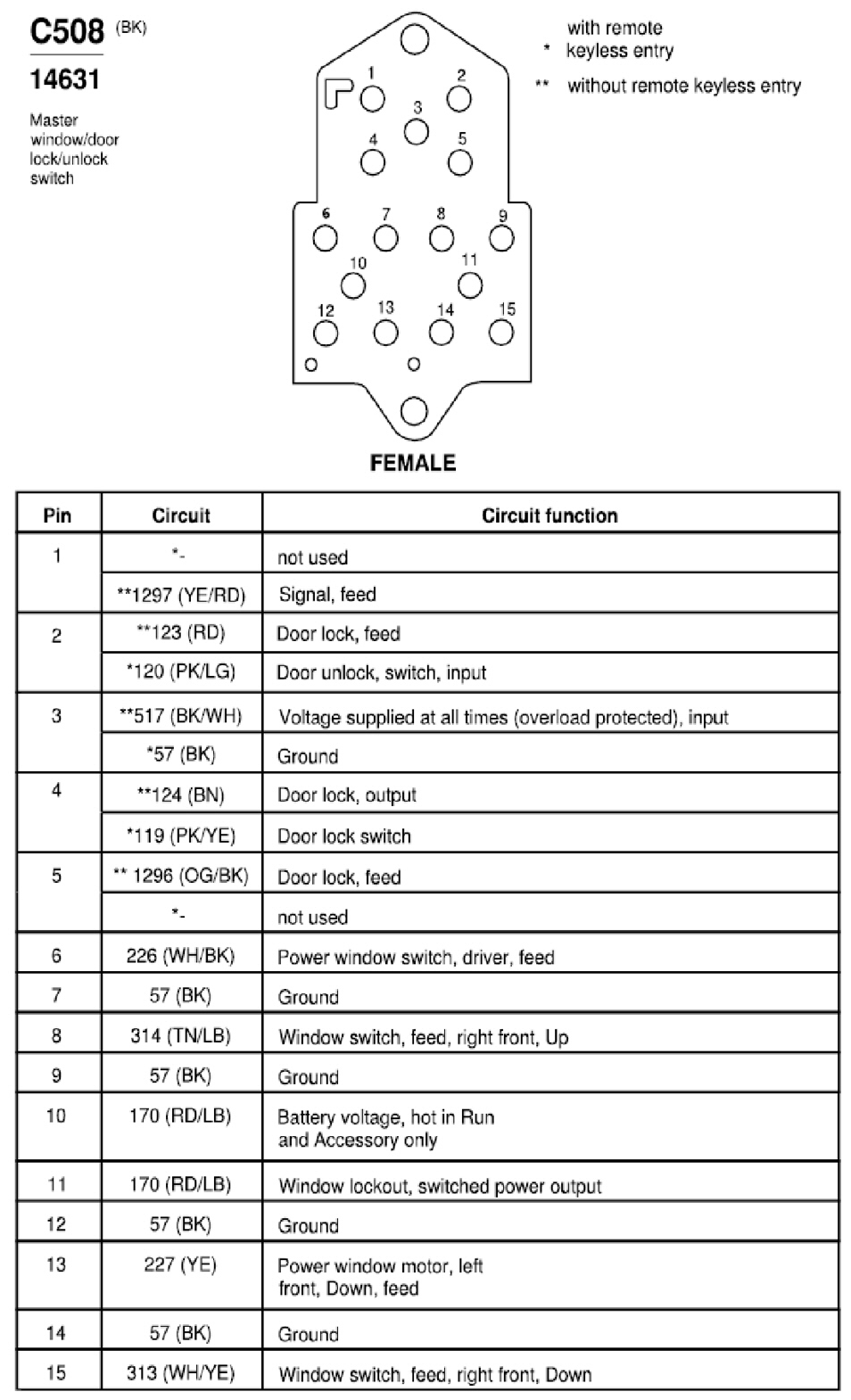

Fig 152: Master Window/Door Lock/Unlock Switch Connector End View (C508)
G07848402Courtesy of FORD MOTOR CO.
Fig 153: Exterior Rear View Mirror, Driver Side Connector End View (C521)
G07848403Courtesy of FORD MOTOR CO.

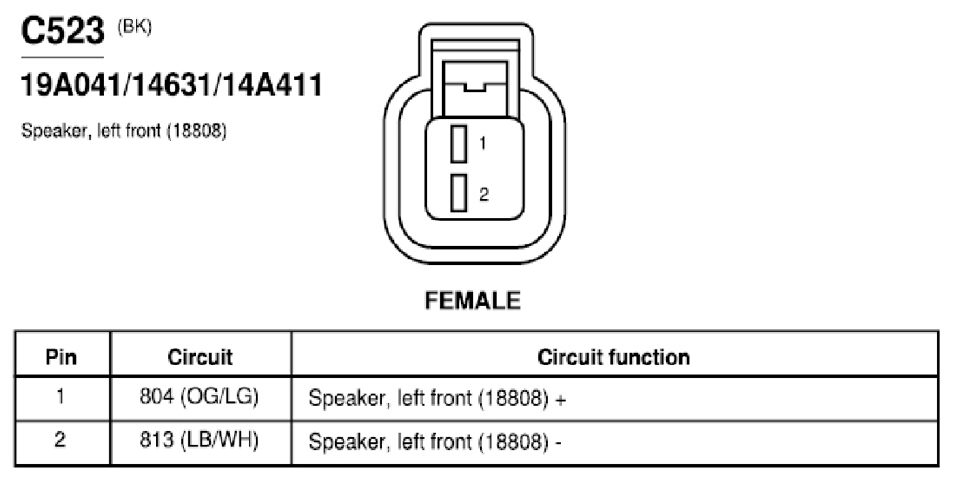

Fig 154: Speaker, Left Front Connector End View (C523)
G07848404Courtesy of FORD MOTOR CO.
Fig 155: Power Window Motor, Driver Side Front Connector End View (C524)
G07848405Courtesy of FORD MOTOR CO.
Fig 156: Door Lock Actuator, Left Front Connector End View (C525)
G07848406Courtesy of FORD MOTOR CO.

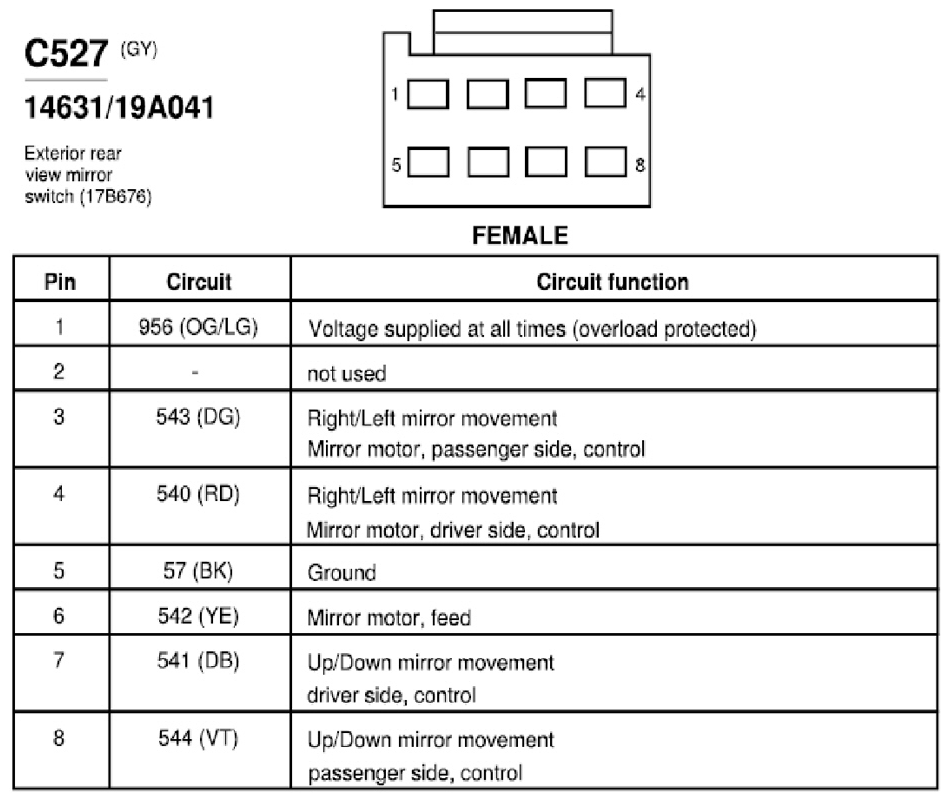

Fig 157: Exterior Rear View Mirror Switch Connector End View (C527)
G07848407Courtesy of FORD MOTOR CO.

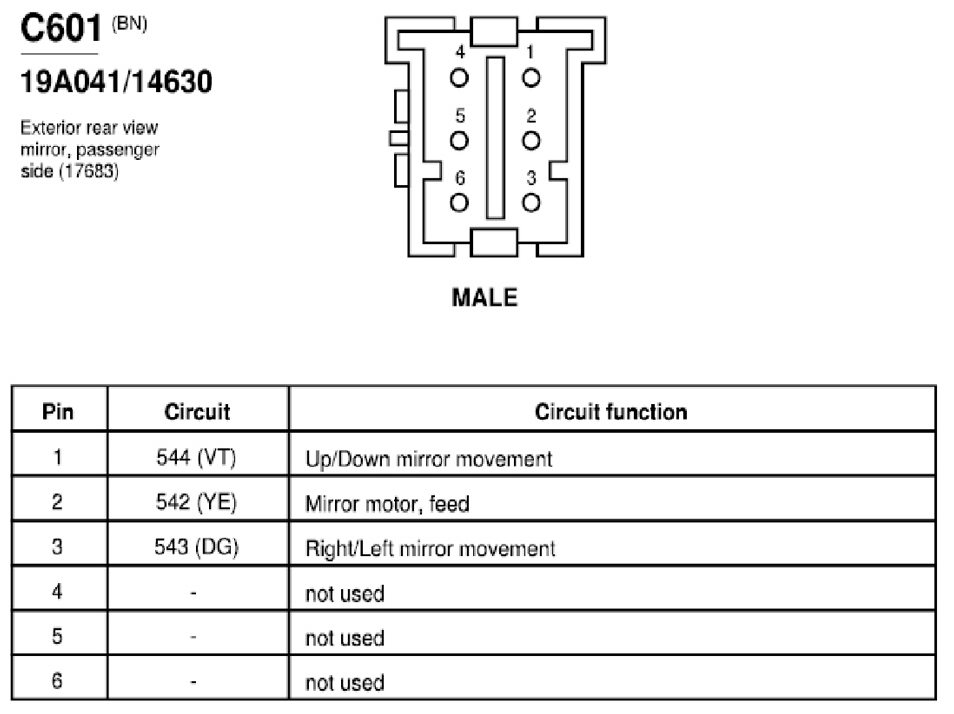

Fig 158: Exterior Rear View Mirror, Passenger Side Connector End View (C601)
G07848408Courtesy of FORD MOTOR CO.
Fig 159: Door Lock Actuator, Right Front Connector End View (C603)
G07848409Courtesy of FORD MOTOR CO.
Fig 160: Power Window Motor, Passenger Side Front Connector End View (C608)
G07848410Courtesy of FORD MOTOR CO.
Fig 161: Speaker, Right Front Connector End View (C612)
G07848411Courtesy of FORD MOTOR CO.
Fig 162: Front Passenger Window/Door Lock Switch Connector End View (C629)
G07848412Courtesy of FORD MOTOR CO.

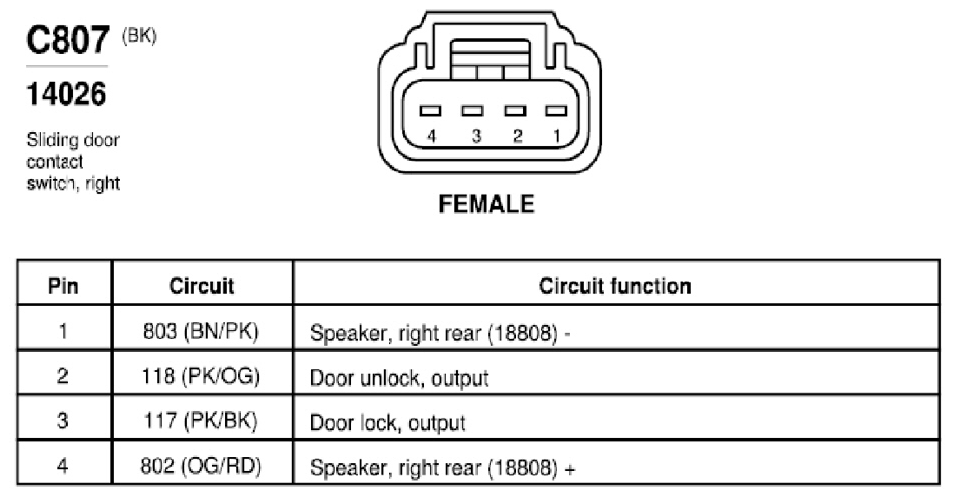

Fig 163: Sliding Door Contact Switch, Right Connector End View (C807)
G07848413Courtesy of FORD MOTOR CO.

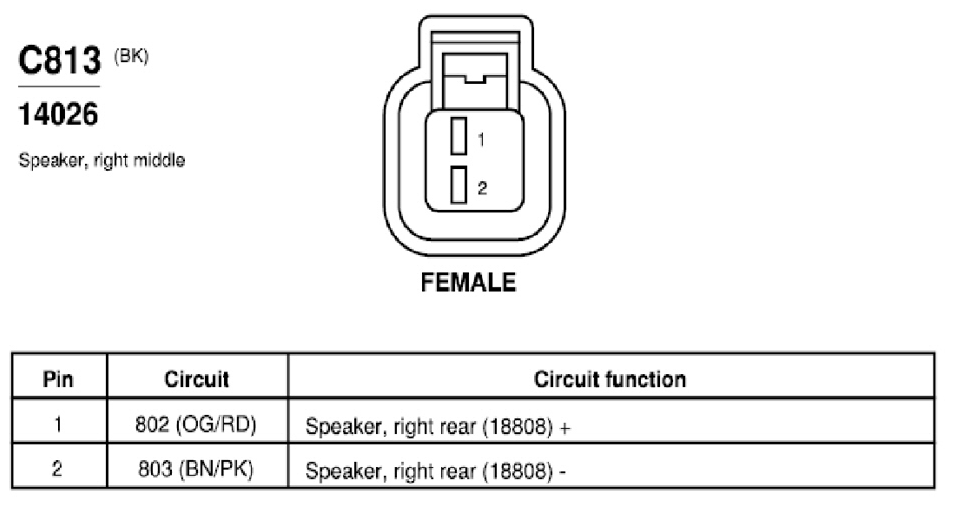

Fig 164: Speaker, Right Middle Connector End View (C813)
G07848414Courtesy of FORD MOTOR CO.

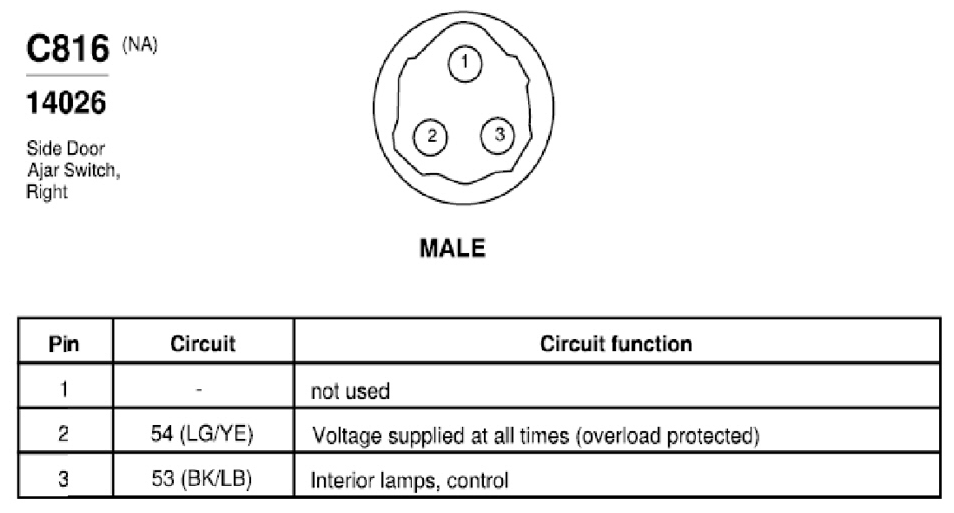

Fig 165: Side Door Ajar Switch, Right Connector End View (C816)
G07848415Courtesy of FORD MOTOR CO.

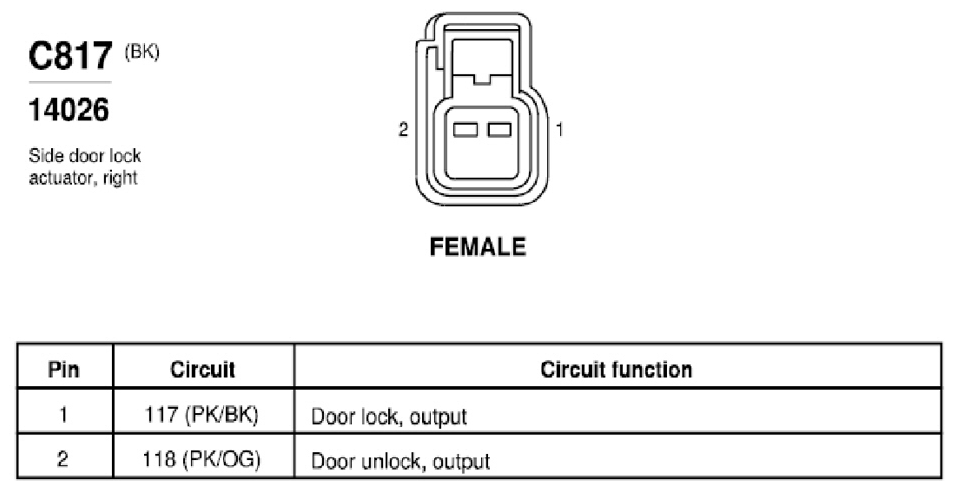

Fig 166: Side Door Lock Actuator, Right Connector End View (C817)
G07848416Courtesy of FORD MOTOR CO.

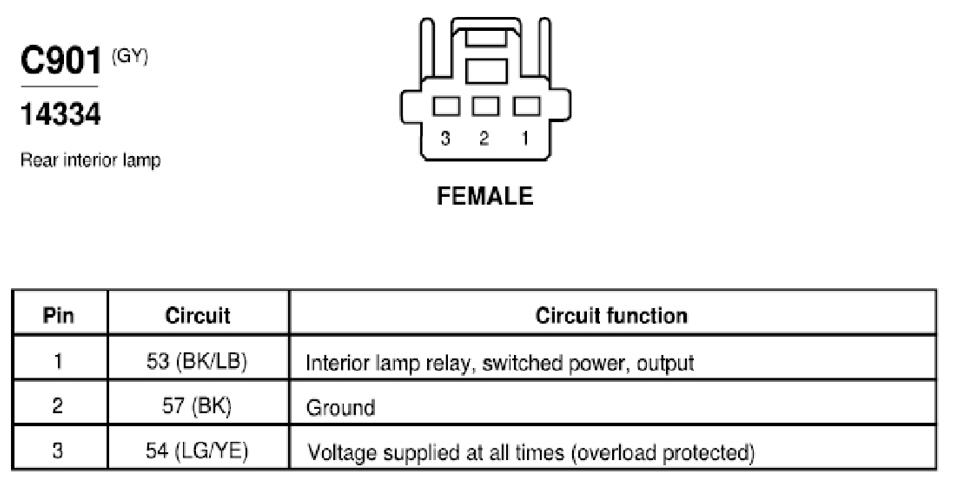

Fig 167: Rear Interior Lamp Connector End View (C901)
G07848417Courtesy of FORD MOTOR CO.

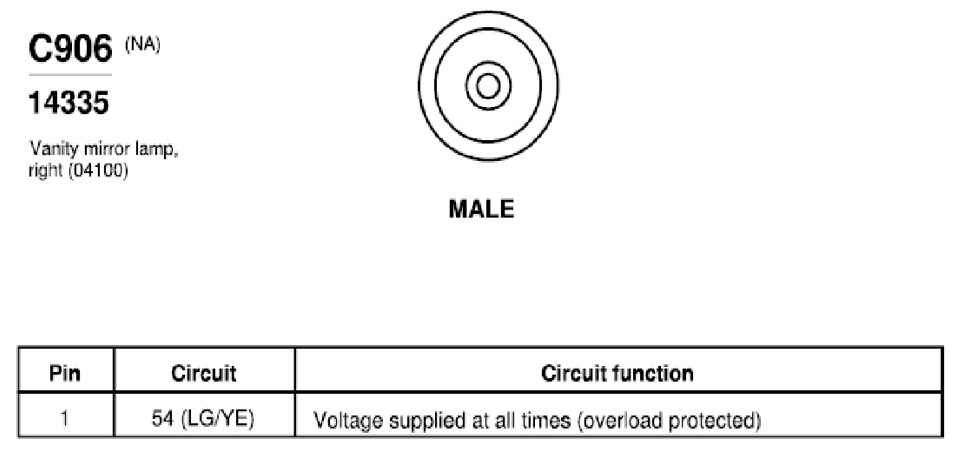

Fig 168: Vanity Mirror Lamp, Right Connector End View (C906)
G07848418Courtesy of FORD MOTOR CO.

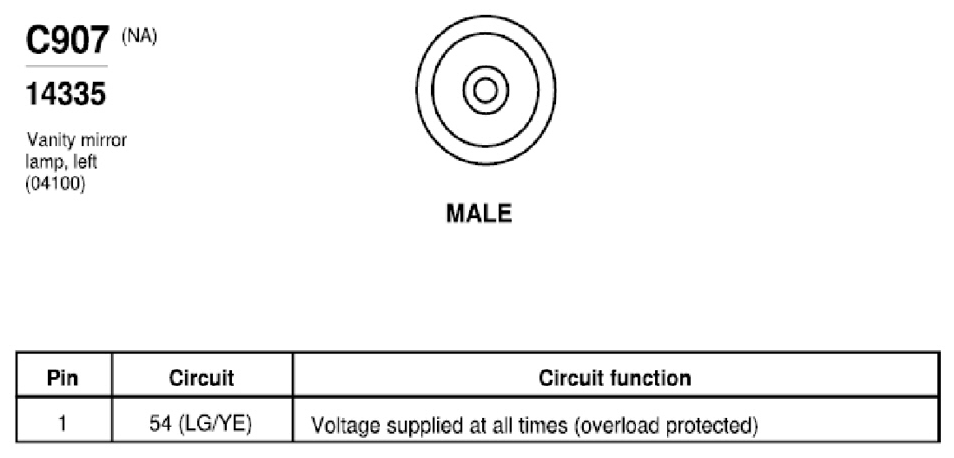

Fig 169: Vanity Mirror Lamp, Left Connector End View (C907)
G07848419Courtesy of FORD MOTOR CO.
Fig 170: Inline Connector End View (C913)
G07848420Courtesy of FORD MOTOR CO.
Fig 171: Inline Connector End View (C919)
G07848421Courtesy of FORD MOTOR CO.
Fig 172: Inline Connector End View (C925)
G07848422Courtesy of FORD MOTOR CO.
Fig 173: Cargo Lamp Connector End View (C926)
G07848423Courtesy of FORD MOTOR CO.

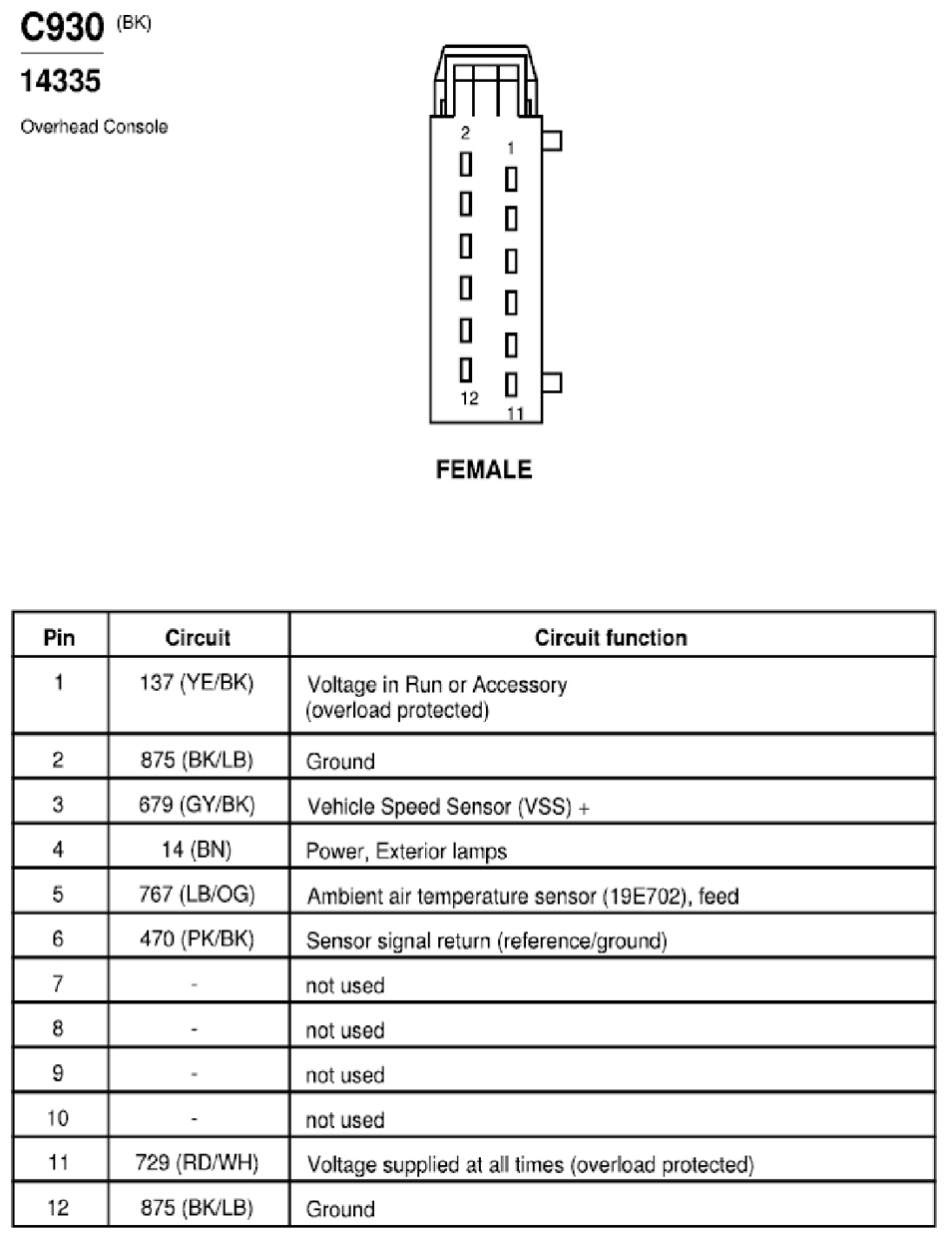

Fig 174: Overhead Console Connector End View (C930)
G07848424Courtesy of FORD MOTOR CO.
Fig 175: Interior/Map Lamps Assembly, Front Connector End View (C931)
G07848425Courtesy of FORD MOTOR CO.
Fig 176: Inline Connector End View (C935)
G07848426Courtesy of FORD MOTOR CO.

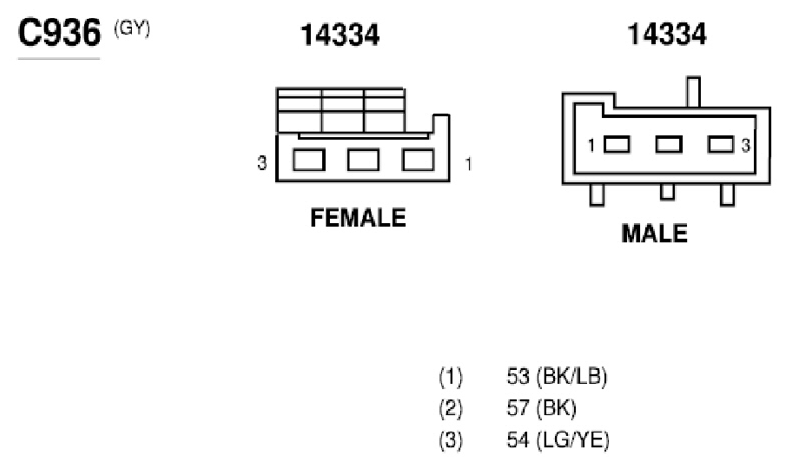

Fig 177: Inline Connector End View (C936)
G07848427Courtesy of FORD MOTOR CO.

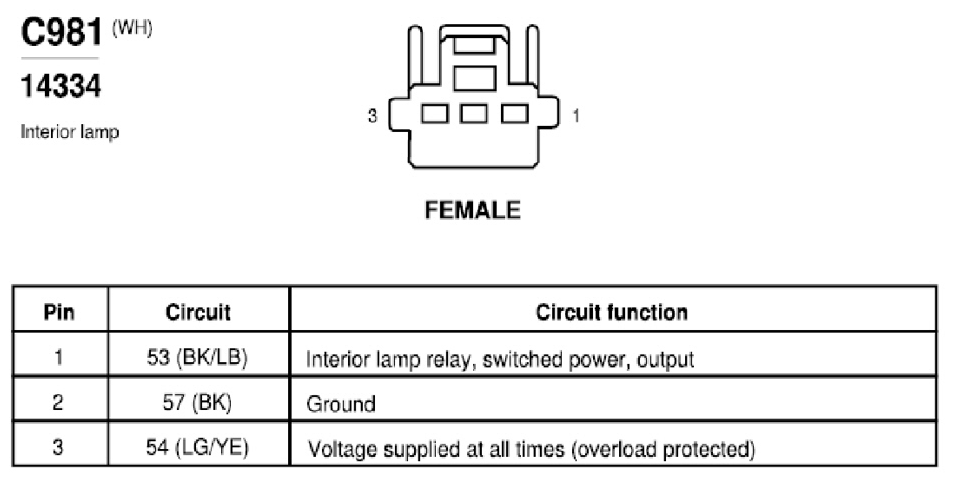

Fig 178: Interior Lamp Connector End View (C981)
G07848428Courtesy of FORD MOTOR CO.
Fig 179: Starter Relay Connector End View (C1001)
G07848429Courtesy of FORD MOTOR CO.

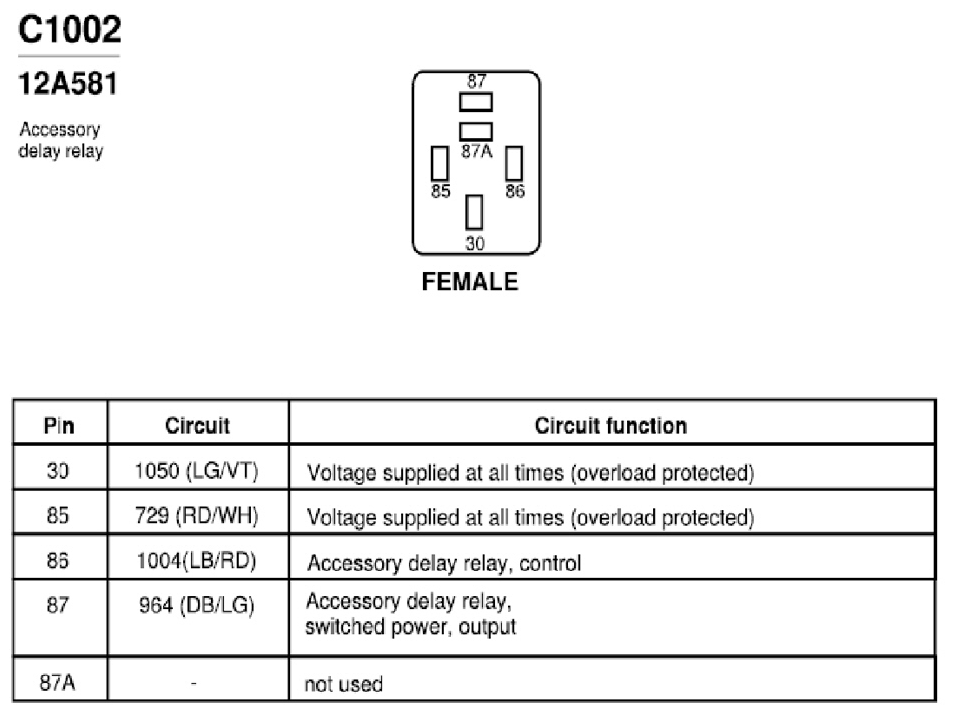

Fig 180: Accessory Delay Relay Connector End View (C1002)
G07848430Courtesy of FORD MOTOR CO.
Fig 181: Horn Relay Connector End View (C1006)
G07848431Courtesy of FORD MOTOR CO.
Fig 182: Inline Connector End View (C1010)
G07848432Courtesy of FORD MOTOR CO.
Fig 183: Blower Motor Relay Connector End View (C1011)
G07848433Courtesy of FORD MOTOR CO.
Fig 184: Inline Connector End View (C1010)
G07848434Courtesy of FORD MOTOR CO.

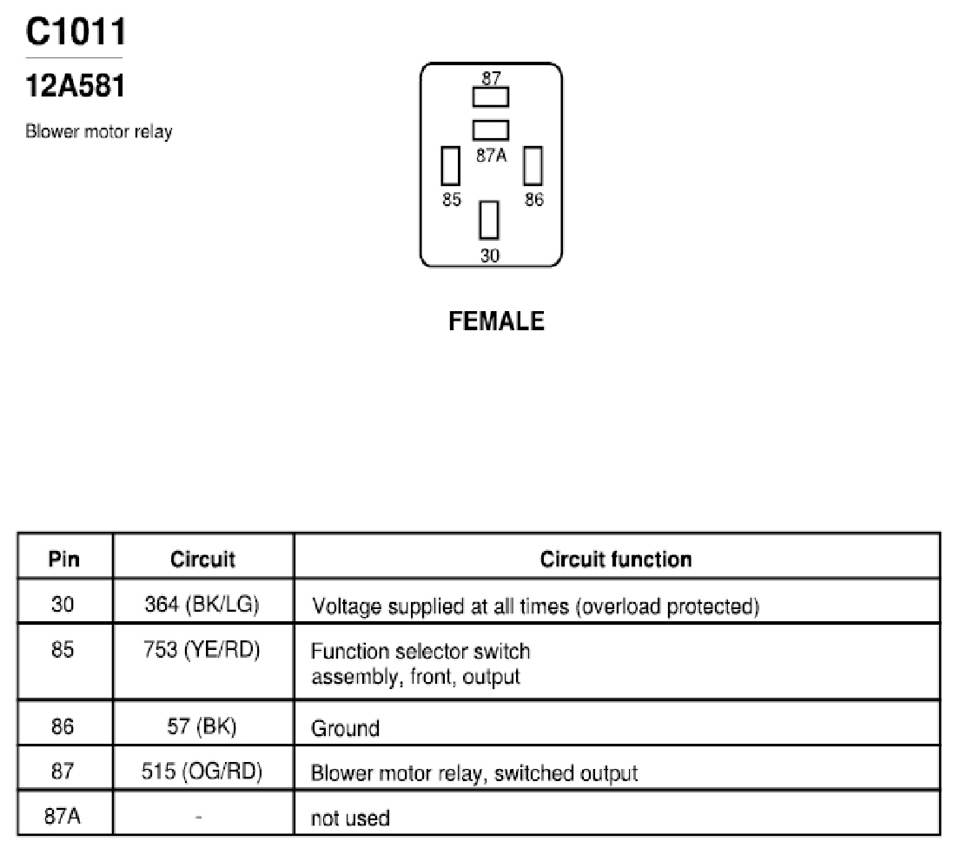

Fig 185: Blower Motor Relay Connector End View (C1011)
G07848435Courtesy of FORD MOTOR CO.
Fig 186: PCM Power Diode Connector End View (C1018)
G07848436Courtesy of FORD MOTOR CO.
Fig 187: Inline Connector End View (C1019)
G07848437Courtesy of FORD MOTOR CO.
Fig 188: Headlamp, Left Connector End View (C1021)
G07848438Courtesy of FORD MOTOR CO.

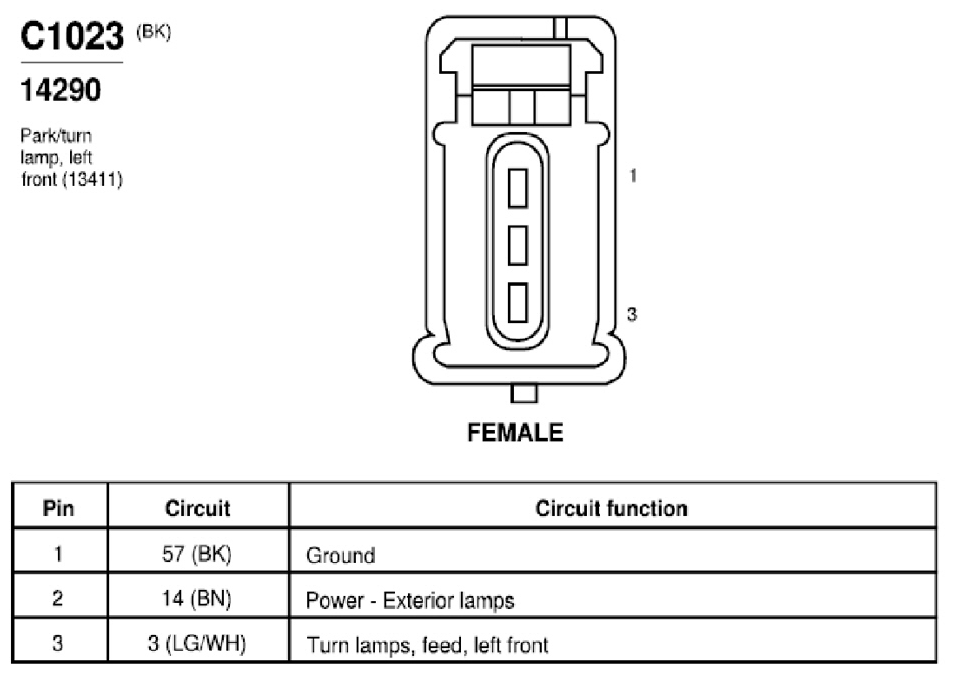

Fig 189: Park/Turn Lamp, Left Front Connector End View (C1023)
G07848439Courtesy of FORD MOTOR CO.
Fig 190: Brake Pressure Switch Connector End View (C1025)
G07848440Courtesy of FORD MOTOR CO.

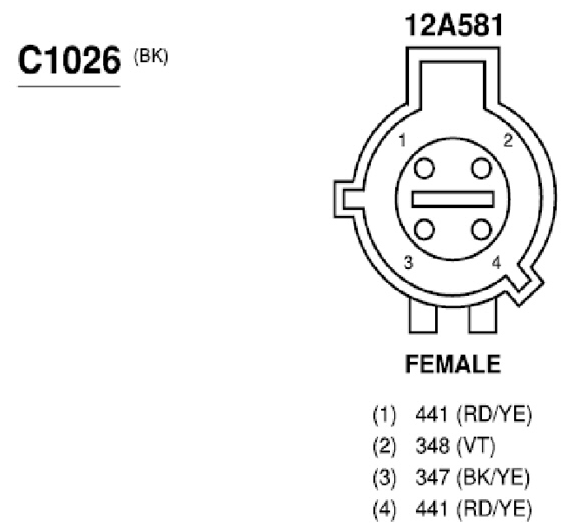

Fig 191: Inline Connector End View (C1026)
G07848441Courtesy of FORD MOTOR CO.
Fig 192: Daytime Running Lamps (DRL) Module Connector End View (C1030)
G07848442Courtesy of FORD MOTOR CO.

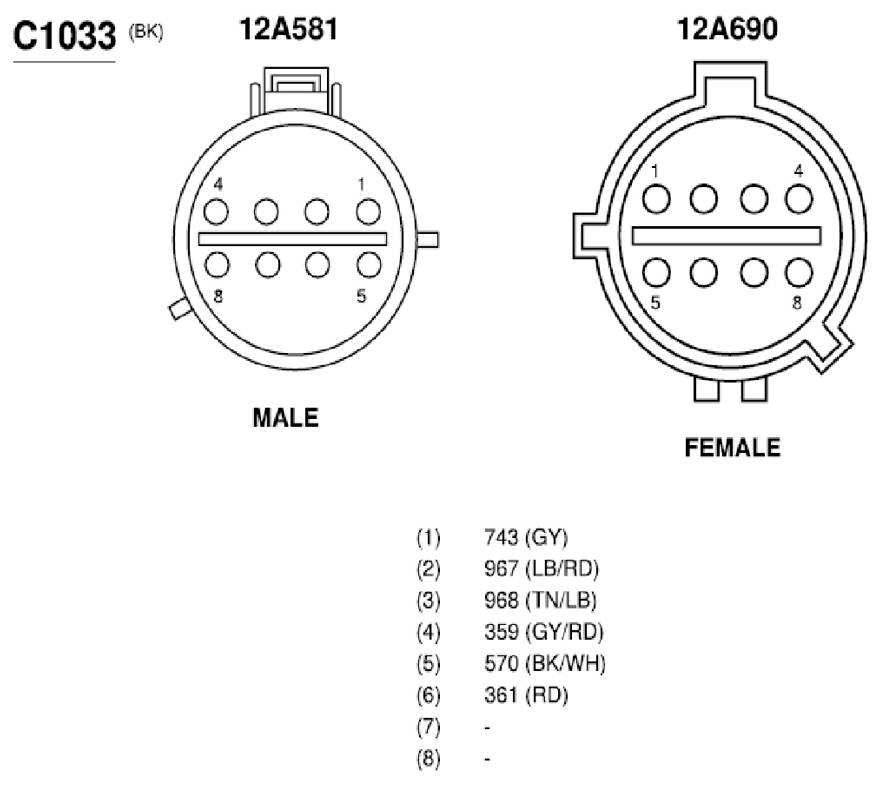

Fig 193: Inline Connector End View (C1033)
G07848443Courtesy of FORD MOTOR CO.

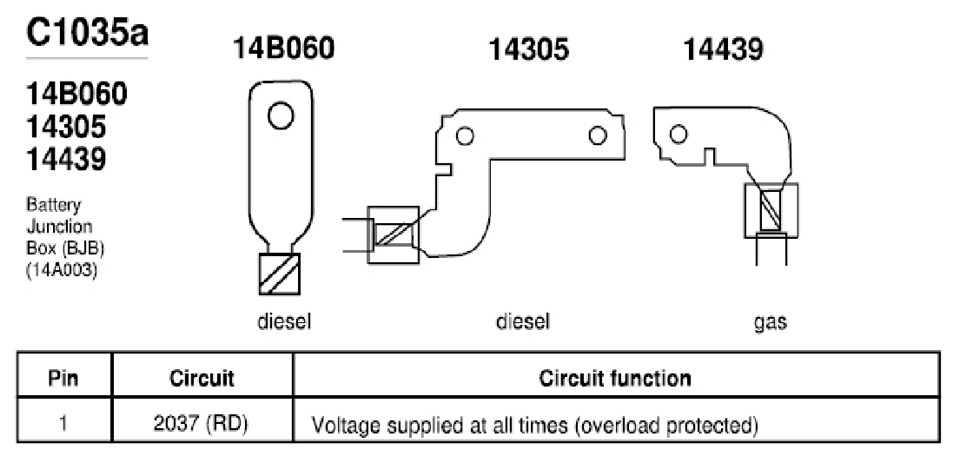

Fig 194: Battery Junction Box (BJB) Connector End View (C1035a)
G07848444Courtesy of FORD MOTOR CO.
Fig 195: Injector Pressure Sensor Connector End View (C1036)
G07848445Courtesy of FORD MOTOR CO.
Fig 196: Headlamp, Right Connector End View (C1041)
G07848446Courtesy of FORD MOTOR CO.

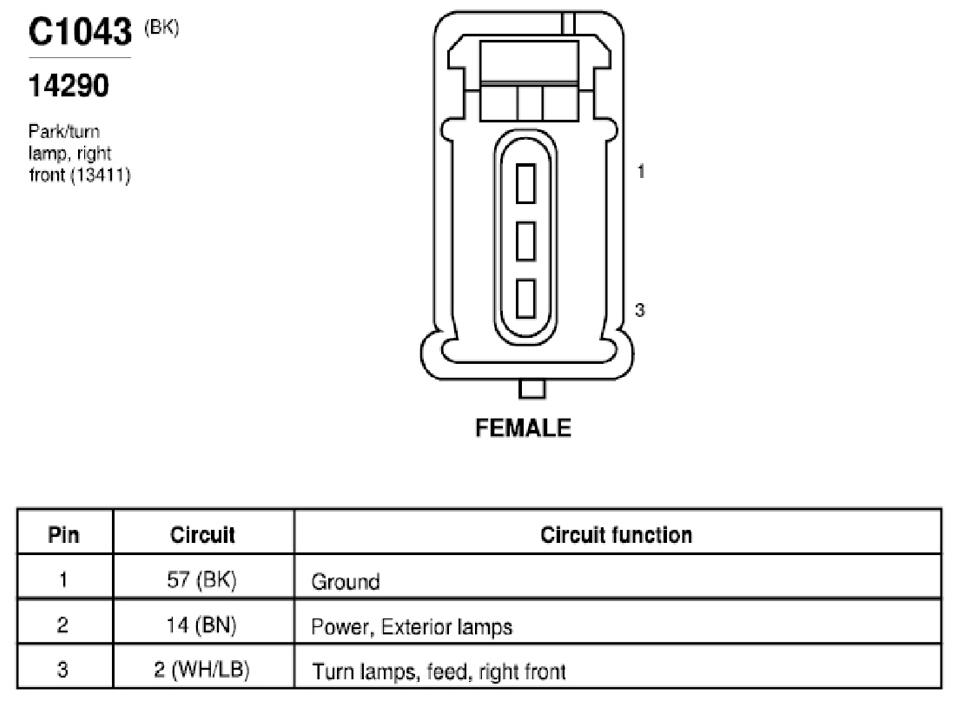

Fig 197: Park/Turn Lamp, Right Front Connector End View (C1043)
G07848447Courtesy of FORD MOTOR CO.
Fig 198: Inline Connector End View (C1045)
G07848448Courtesy of FORD MOTOR CO.

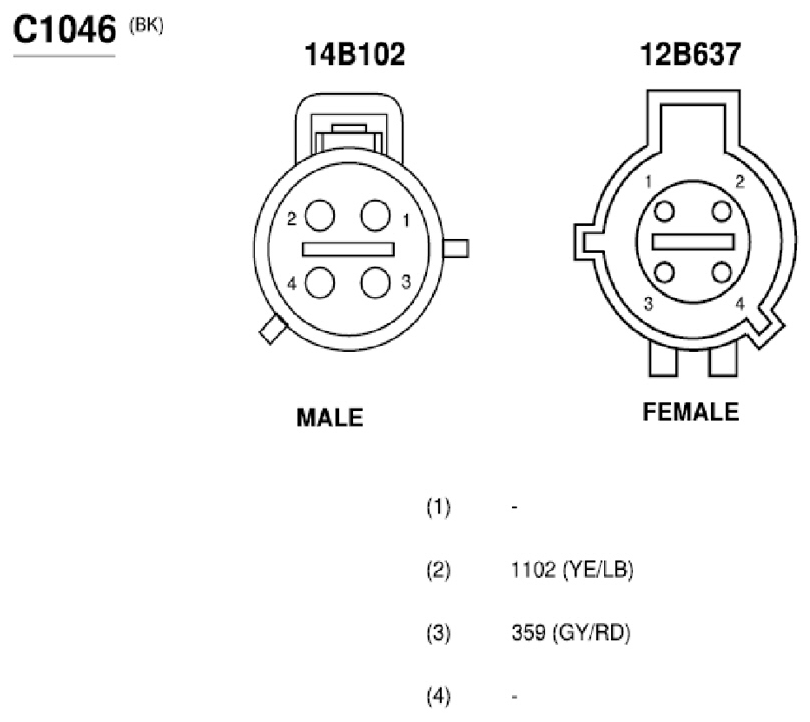

Fig 199: Inline Connector End View (C1046)
G07848449Courtesy of FORD MOTOR CO.
Fig 200: Cylinder Head Temperature Sensor Connector End View (C1047)
G07848450Courtesy of FORD MOTOR CO.

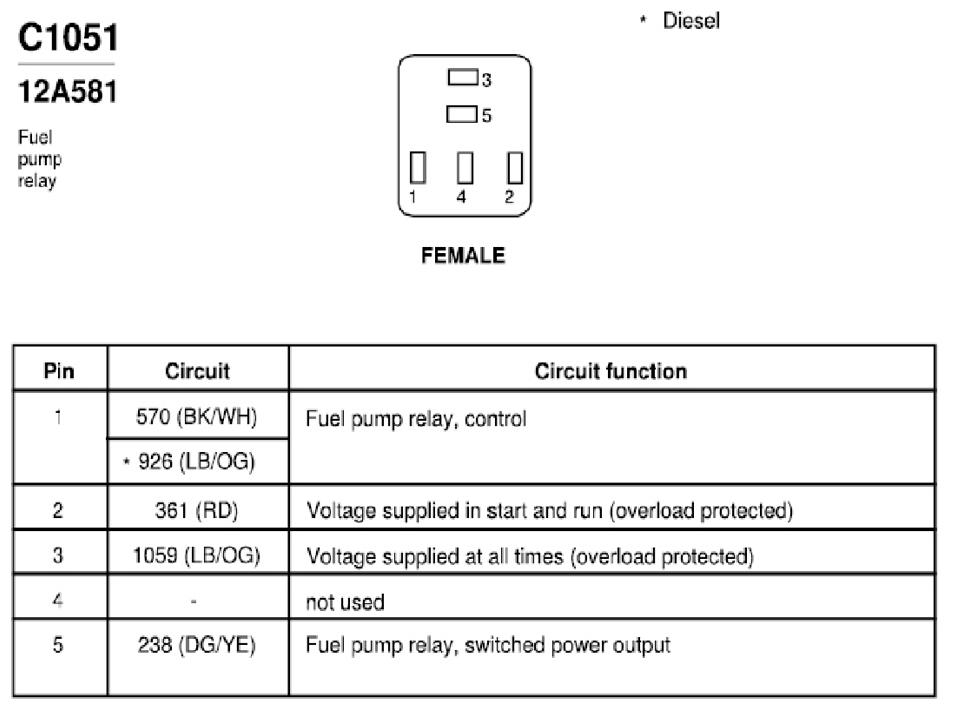

Fig 201: Fuel Pump Relay Connector End View (C1051)
G07848451Courtesy of FORD MOTOR CO.

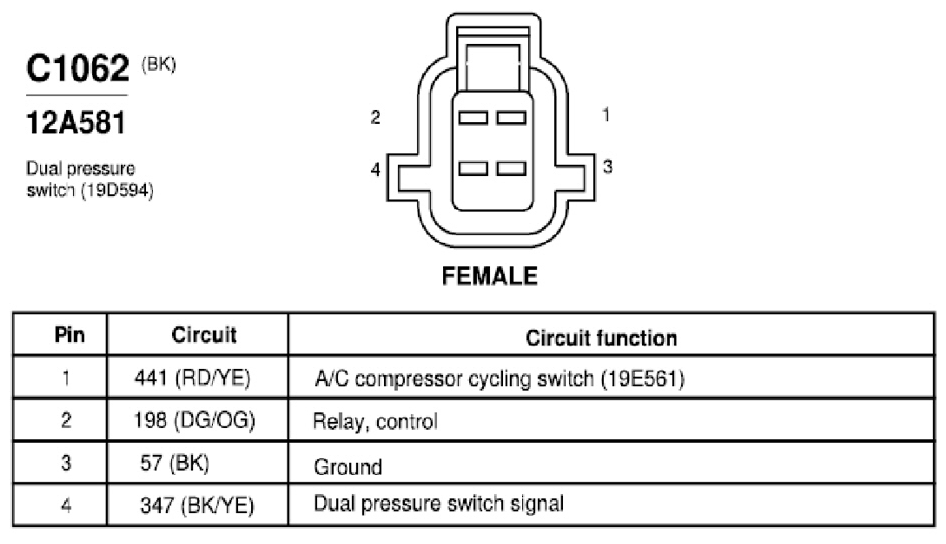

Fig 202: Dual Pressure Switch Connector End View (C1062)
G07848452Courtesy of FORD MOTOR CO.

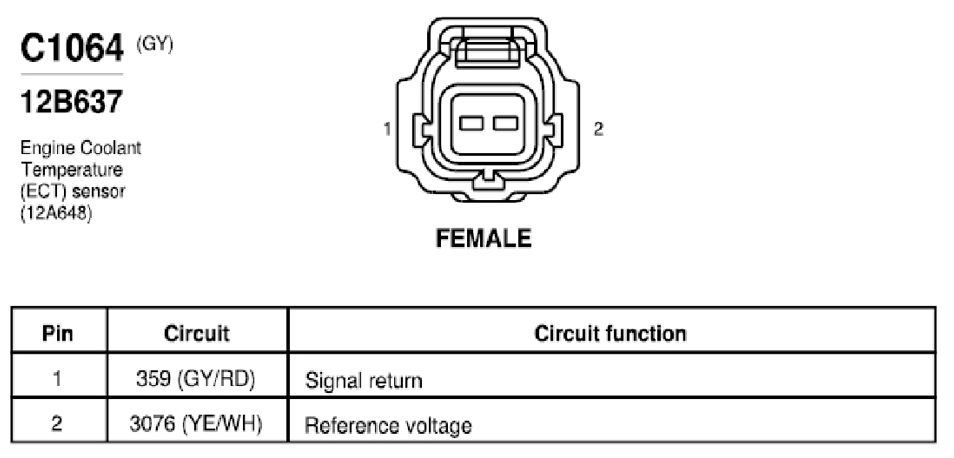

Fig 203: Engine Coolant Temperature (ECT) Sensor Connector End View (C1064)
G07848453Courtesy of FORD MOTOR CO.

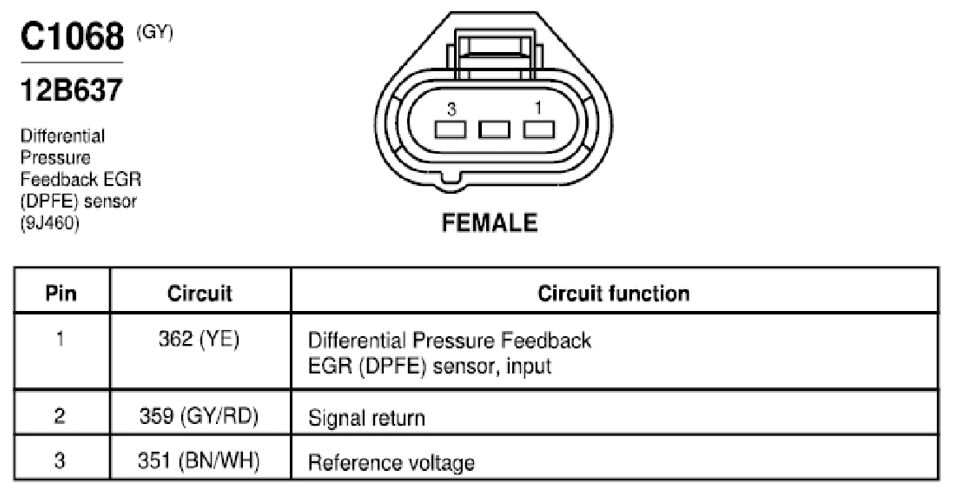

Fig 204: Differential Pressure Feedback EGR (DPFE) Sensor Connector End View (C1068)
G07848454Courtesy of FORD MOTOR CO.
Fig 205: EGR Vacuum Regulator Solenoid Connector End View (C1072)
G07848455Courtesy of FORD MOTOR CO.

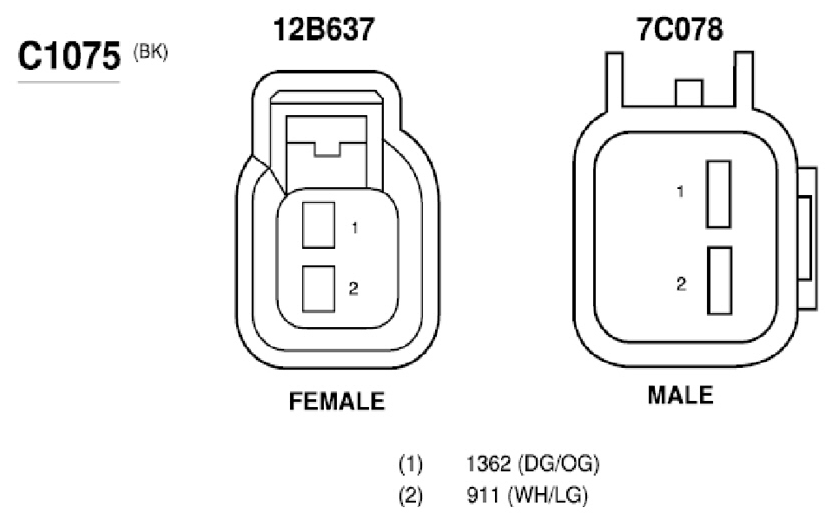

Fig 206: Inline Connector End View (C1075)
G07848456Courtesy of FORD MOTOR CO.
Fig 207: Fuel Heater Connector End View (C1076)
G07848457Courtesy of FORD MOTOR CO.

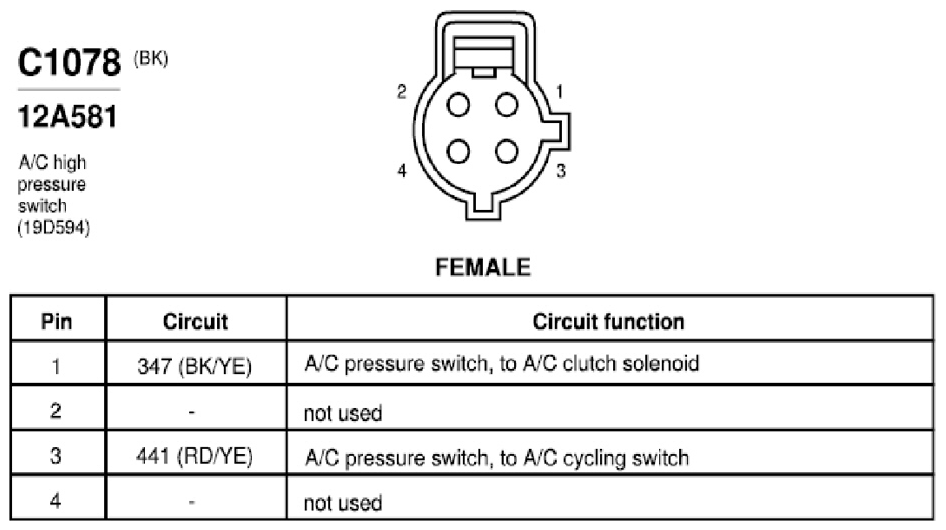

Fig 208: A/C High Pressure Switch Connector End View (C1078)
G07848458Courtesy of FORD MOTOR CO.

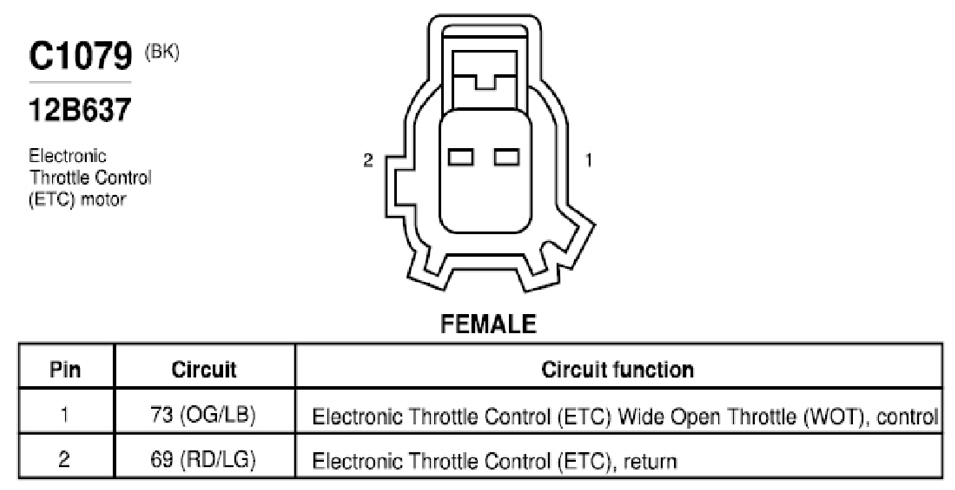

Fig 209: Electronic Throttle Control (ETC) Motor Connector End View (C1079)
G07848459Courtesy of FORD MOTOR CO.

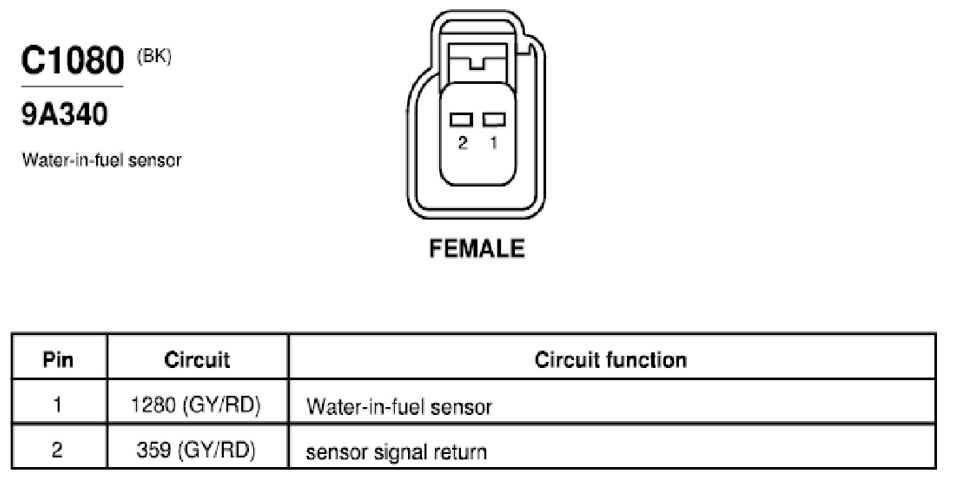

Fig 210: Water-In-Fuel Sensor Connector End View (C1080)
G07848460Courtesy of FORD MOTOR CO.

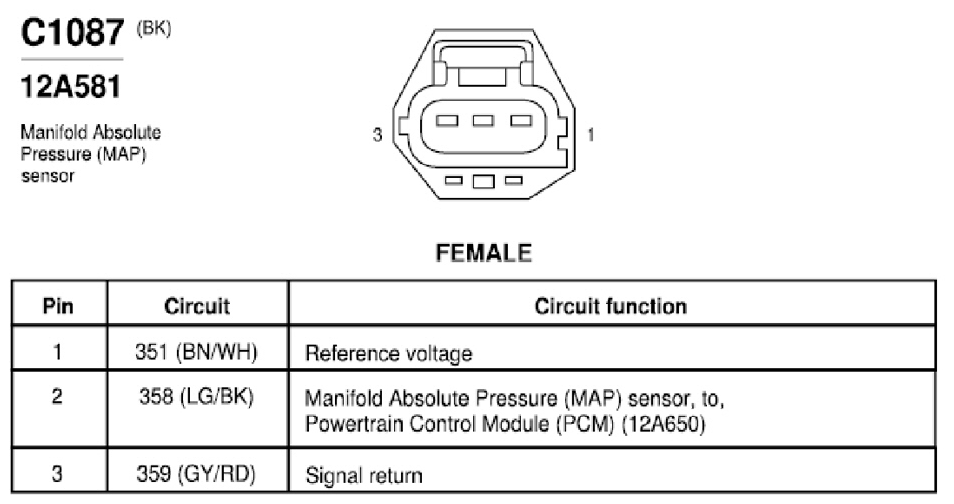

Fig 211: Manifold Absolute Pressure (MAP) Sensor Connector End View (C1087)
G07848461Courtesy of FORD MOTOR CO.

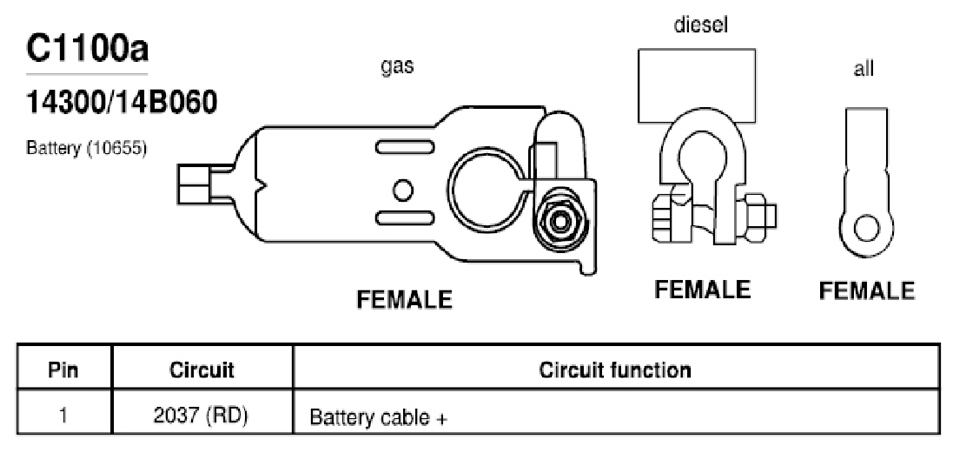

Fig 212: Battery Connector End View (C1100a)
G07848462Courtesy of FORD MOTOR CO.

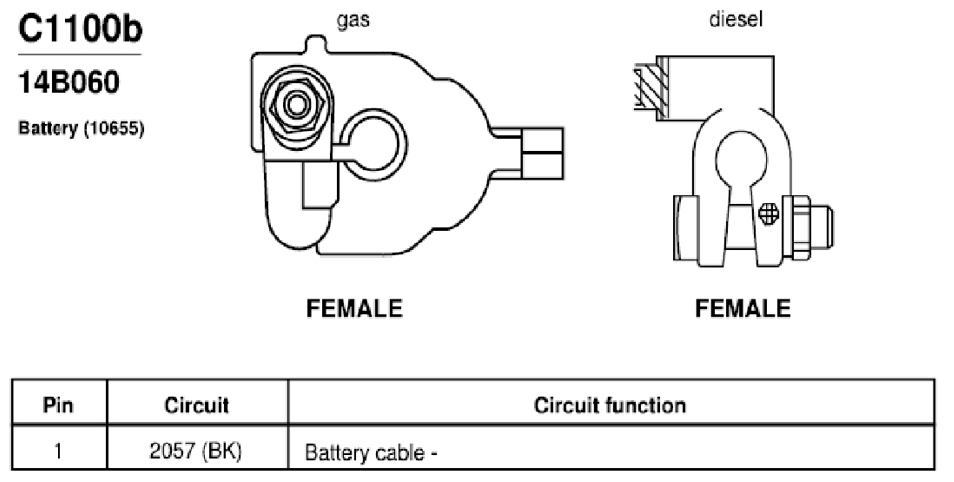

Fig 213: Battery Connector End View (C1100b)
G07848463Courtesy of FORD MOTOR CO.

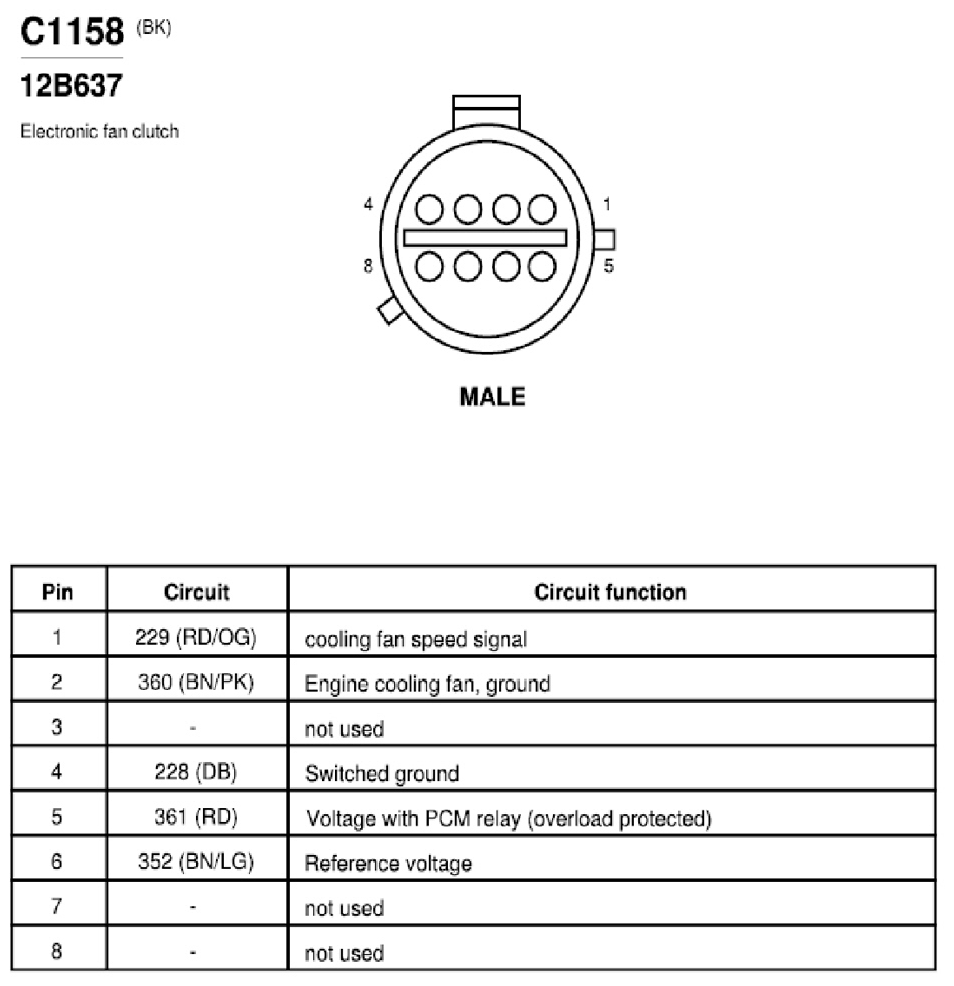

Fig 214: Electronic Fan Clutch Connector End View (C1158)
G07848464Courtesy of FORD MOTOR CO.

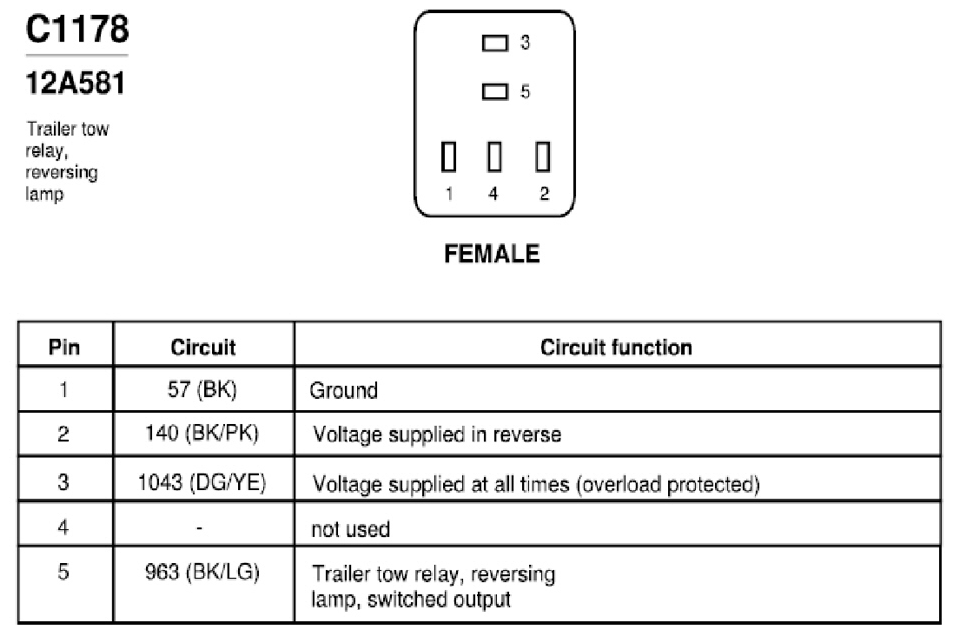

Fig 215: Trailer Tow Relay, Reversing Lamp Connector End View (C1178)
G07848465Courtesy of FORD MOTOR CO.

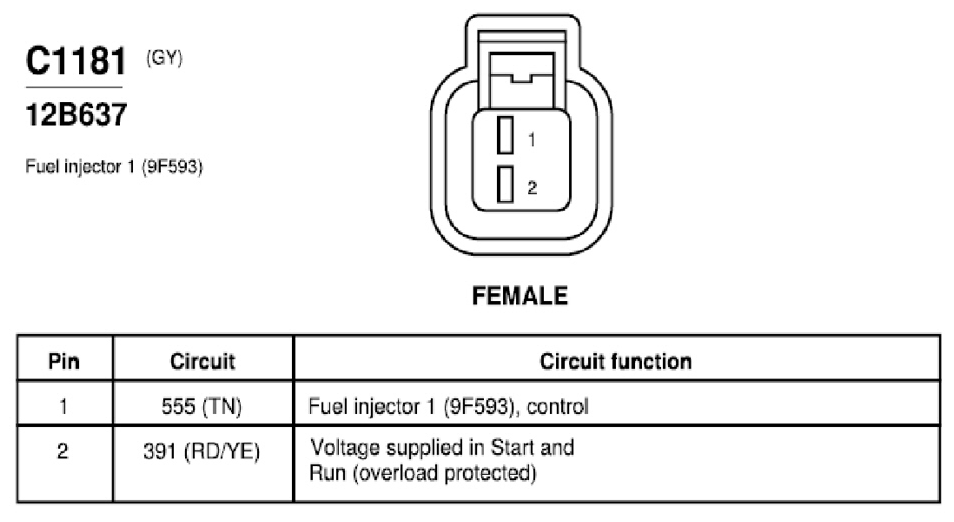

Fig 216: Fuel Injector 1 Connector End View (C1181)
G07848466Courtesy of FORD MOTOR CO.
Fig 217: Fuel Injector 2 Connector End View (C1182)
G07848467Courtesy of FORD MOTOR CO.

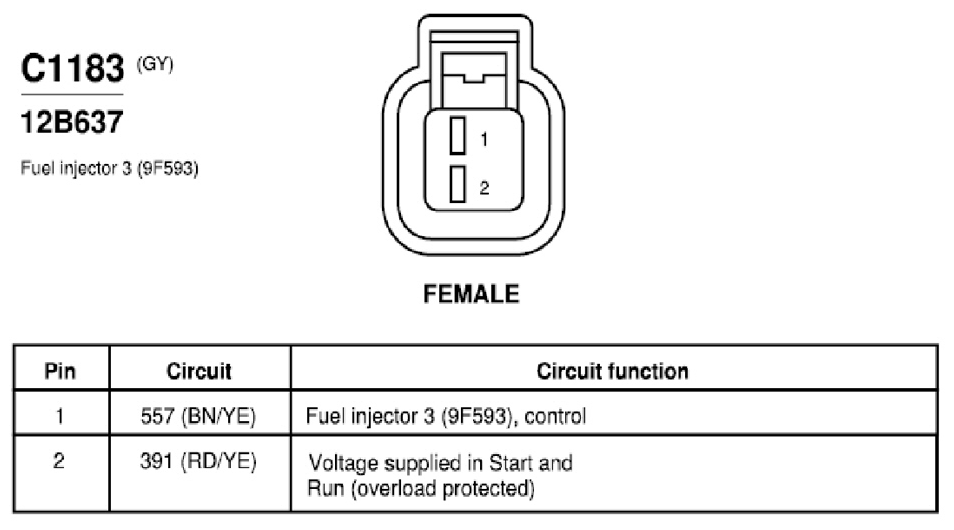

Fig 218: Fuel Injector 3 Connector End View (C1183)
G07848468Courtesy of FORD MOTOR CO.
Fig 219: Fuel Injector 4 Connector End View (C1184)
G07848469Courtesy of FORD MOTOR CO.

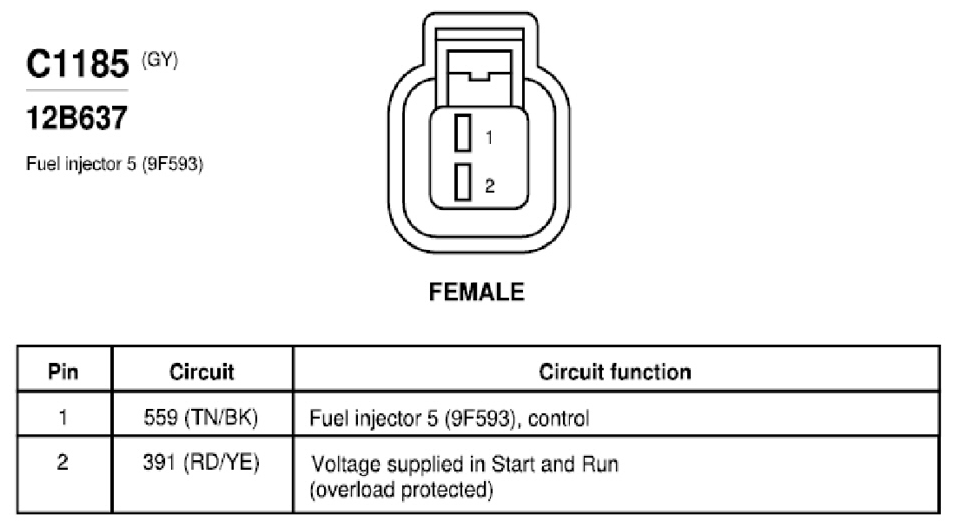

Fig 220: Fuel Injector 5 Connector End View (C1185)
G07848470Courtesy of FORD MOTOR CO.
Fig 221: Fuel Injector 6 Connector End View (C1186)
G07848471Courtesy of FORD MOTOR CO.

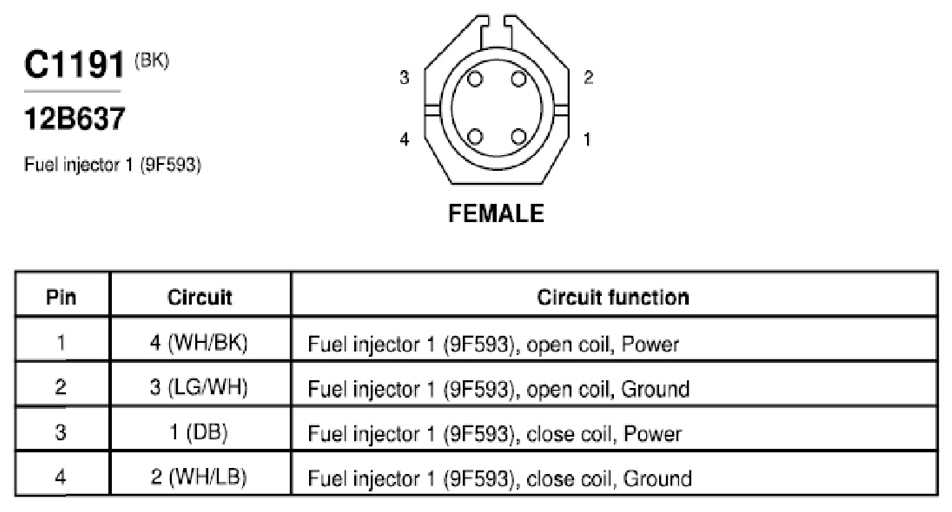

Fig 222: Fuel Injector 1 Connector End View (C1191)
G07848472Courtesy of FORD MOTOR CO.
Fig 223: Fuel Injector 2 Connector End View (C1192)
G07848473Courtesy of FORD MOTOR CO.
Fig 224: Fuel Injector 3 Connector End View (C1193)
G07848474Courtesy of FORD MOTOR CO.

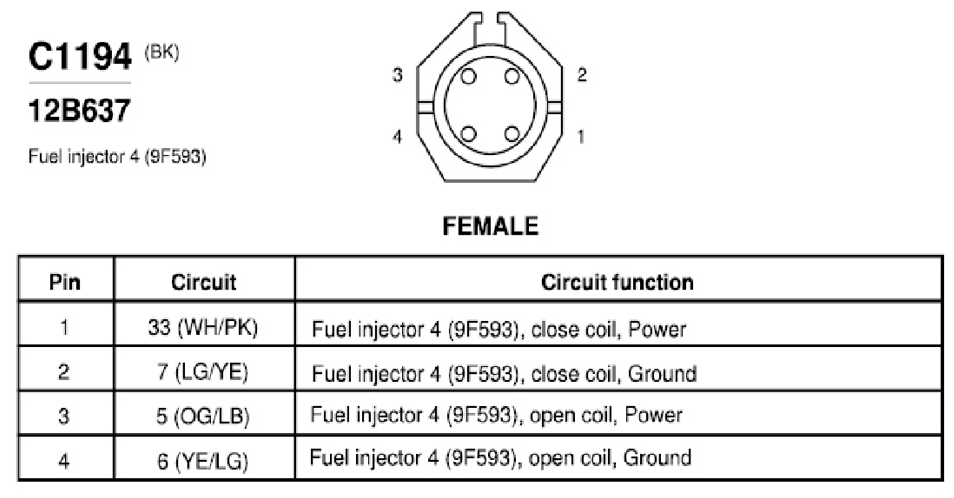

Fig 225: Fuel Injector 4 Connector End View (C1194)
G07848475Courtesy of FORD MOTOR CO.

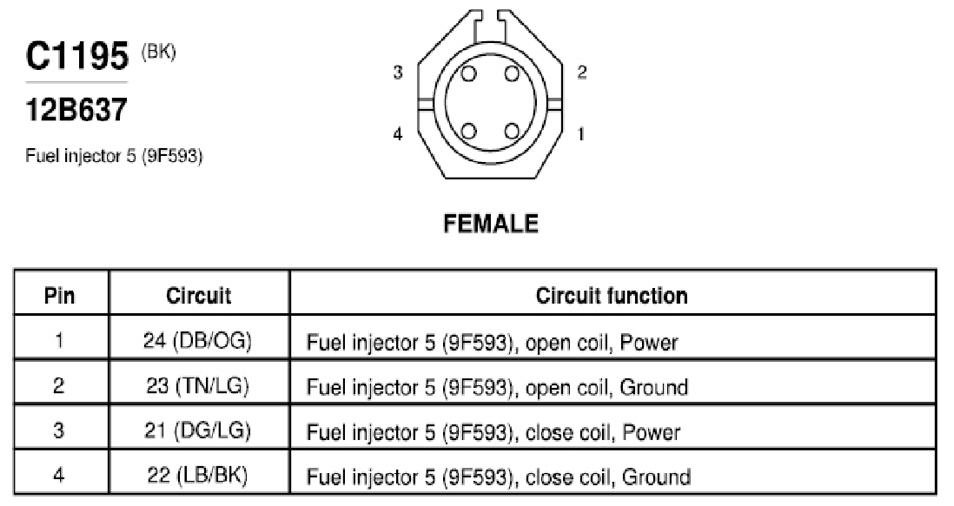

Fig 226: Fuel Injector 5 Connector End View (C1195)
G07848476Courtesy of FORD MOTOR CO.

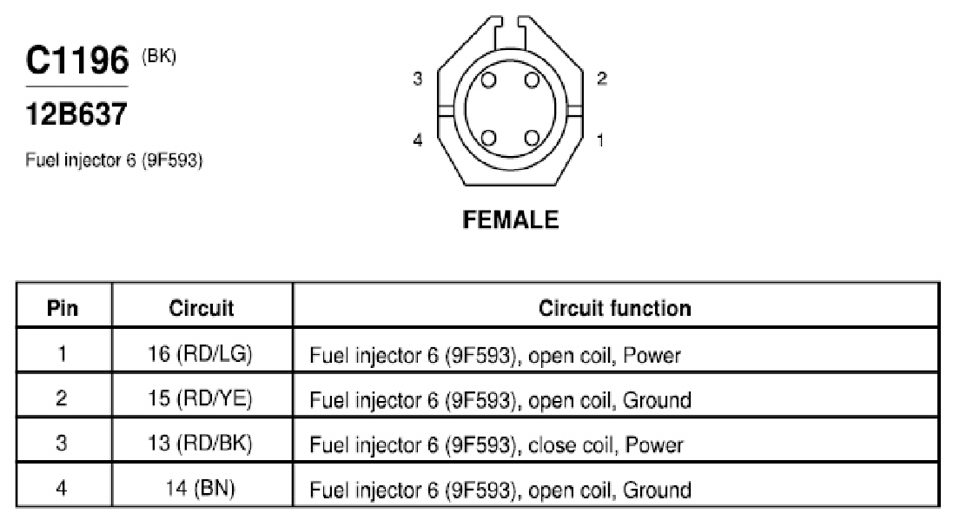

Fig 227: Fuel Injector 6 Connector End View (C1196)
G07848477Courtesy of FORD MOTOR CO.

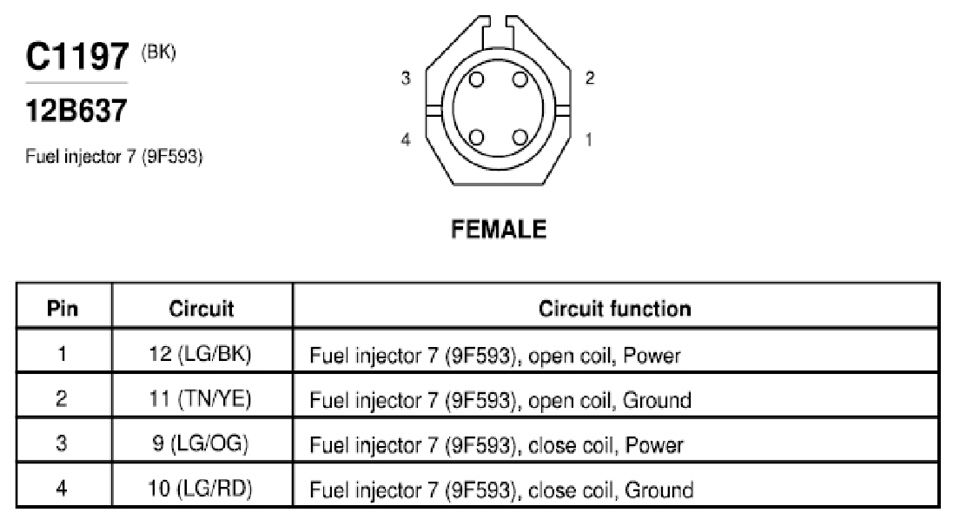

Fig 228: Fuel Injector 7 Connector End View (C1197)
G07848478Courtesy of FORD MOTOR CO.
Fig 229: Fuel Injector 8 Connector End View (C1198)
G07848479Courtesy of FORD MOTOR CO.
Fig 230: Trailer Tow Relay, Parking Lamp Connector End View (C1199)
G07848480Courtesy of FORD MOTOR CO.

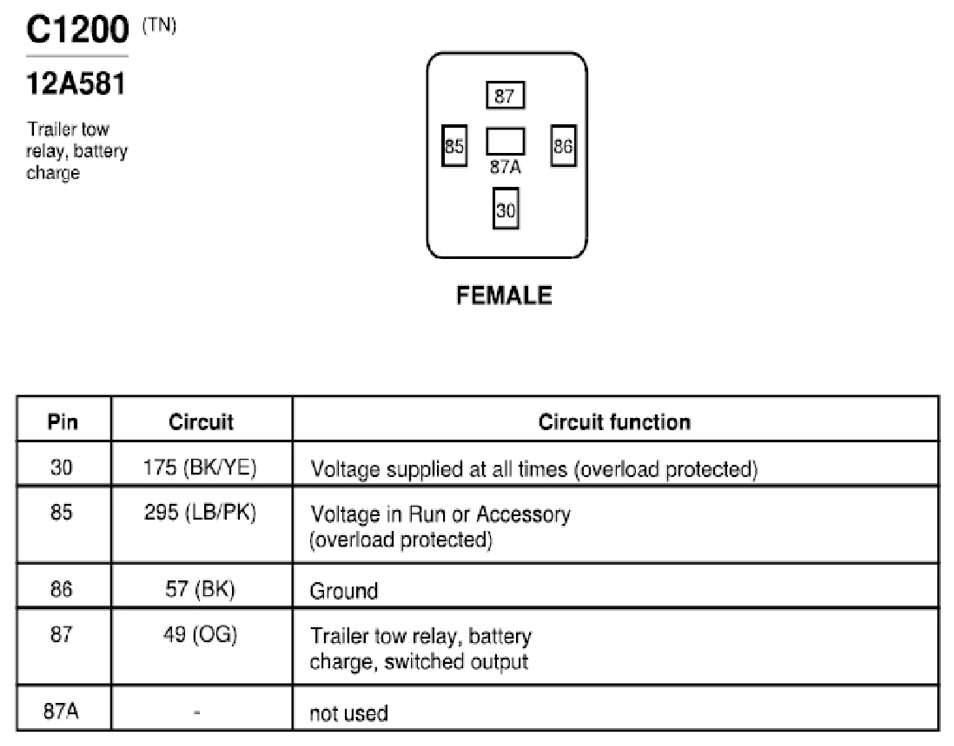

Fig 231: Trailer Tow Relay, Battery Charge Connector End View (C1200)
G07848481Courtesy of FORD MOTOR CO.

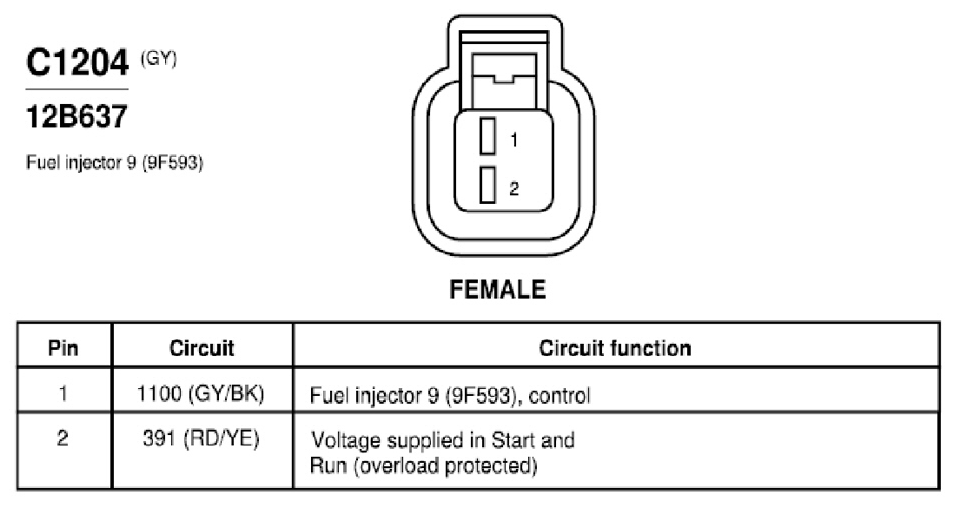

Fig 232: Fuel Injector 9 Connector End View (C1204)
G07848482Courtesy of FORD MOTOR CO.

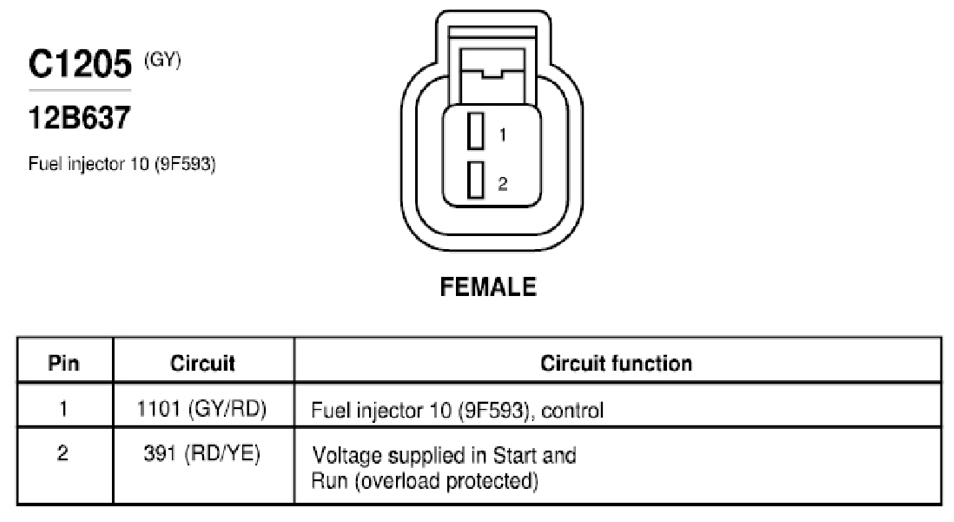

Fig 233: Fuel Injector 10 Connector End View (C1205)
G07848483Courtesy of FORD MOTOR CO.

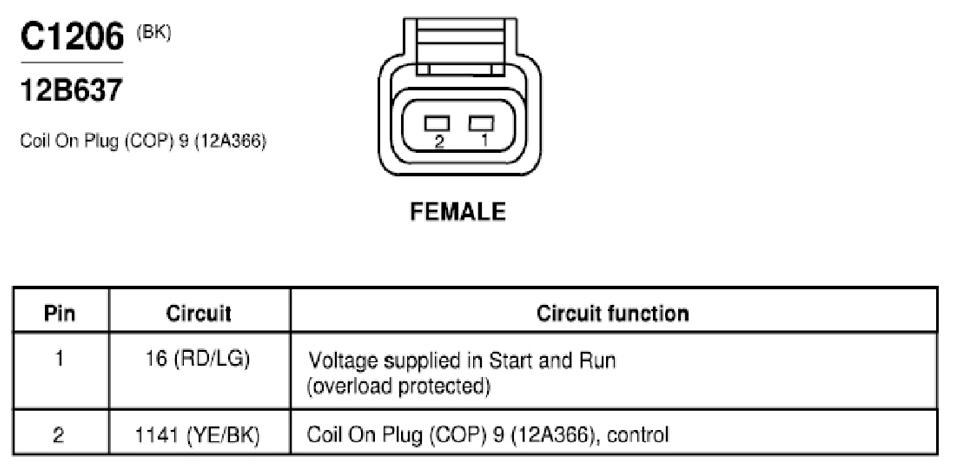

Fig 234: Coil On Plug (COP) 9 Connector End View (C1206)
G07848484Courtesy of FORD MOTOR CO.

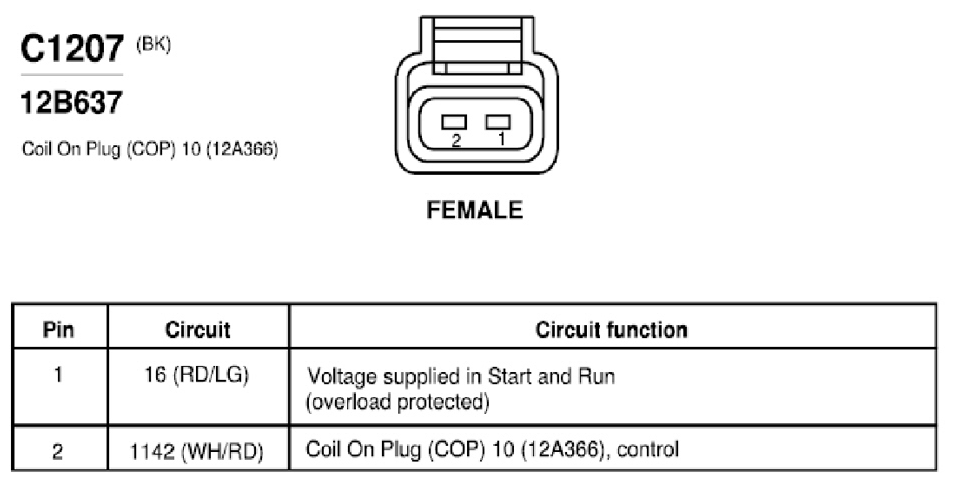

Fig 235: Coil On Plug (COP) 10 Connector End View (C1207)
G07848485Courtesy of FORD MOTOR CO.

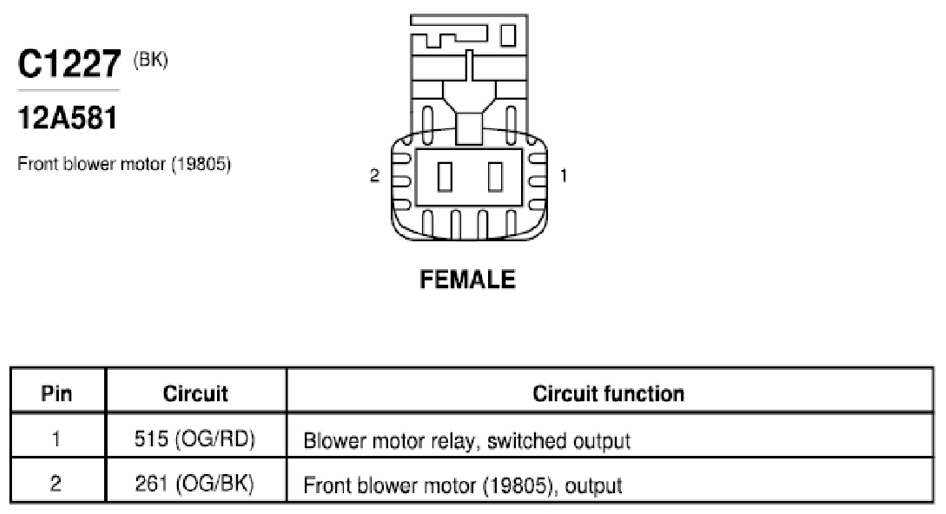

Fig 236: Front Blower Motor Connector End View (C1227)
G07848486Courtesy of FORD MOTOR CO.
Fig 237: Blower Motor Resistor Connector End View (C1228)
G07848487Courtesy of FORD MOTOR CO.
Fig 238: Stability/Traction Control Relay (With Advance Trac®;) Connector End View (C1234)
G07848488Courtesy of FORD MOTOR CO.
Fig 239: Fuel Injector Control Module (FICM) Power Relay Connector End View (C1235)
G07848489Courtesy of FORD MOTOR CO.
Fig 240: Manifold Air Temperature (MAT) Sensor Connector End View (C1236)
G07848490Courtesy of FORD MOTOR CO.
Fig 241: Injection Control Pressure Regulator (ICP) Sensor Connector End View (C1244)
G07848491Courtesy of FORD MOTOR CO.
Fig 242: Battery II Connector End View (C1249a)
G07848492Courtesy of FORD MOTOR CO.
Fig 243: Battery II Connector End View (C1249b)
G07848493Courtesy of FORD MOTOR CO.
Fig 244: Generator, Secondary Connector End View (C1251a)
G07848494Courtesy of FORD MOTOR CO.
Fig 245: Generator, Secondary Connector End View (C1251b)
G07848495Courtesy of FORD MOTOR CO.
Fig 246: Fuel Pump Connector End View (C1253)
G07848496Courtesy of FORD MOTOR CO.

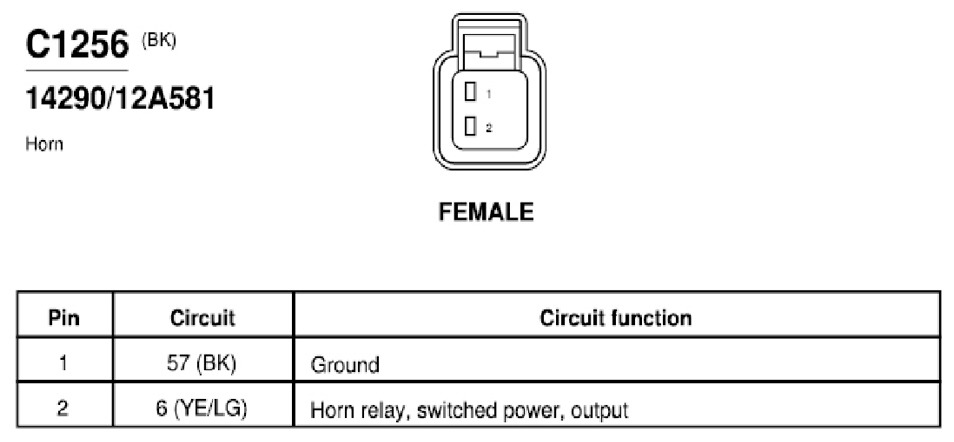

Fig 247: Horn Connector End View (C1256)
G07848497Courtesy of FORD MOTOR CO.

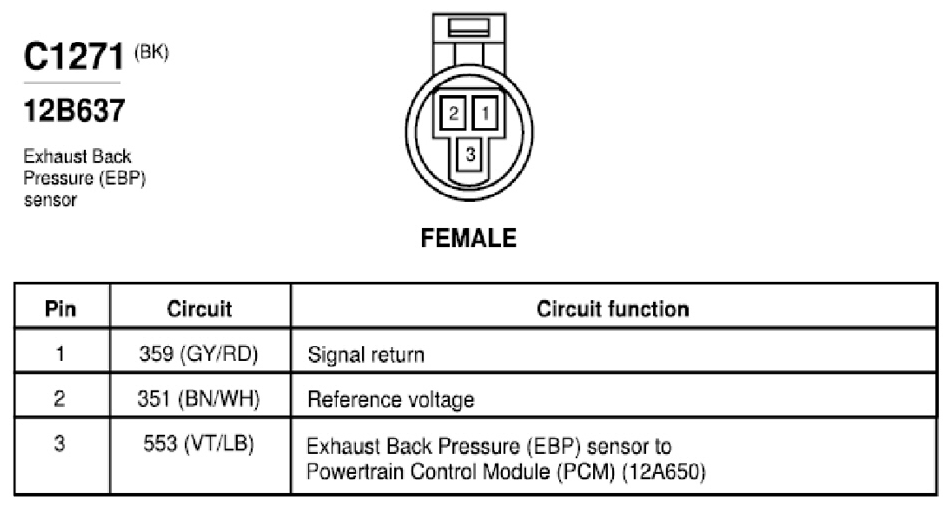

Fig 248: Exhaust Back Pressure (EBP) Sensor Connector End View (C1271)
G07848498Courtesy of FORD MOTOR CO.

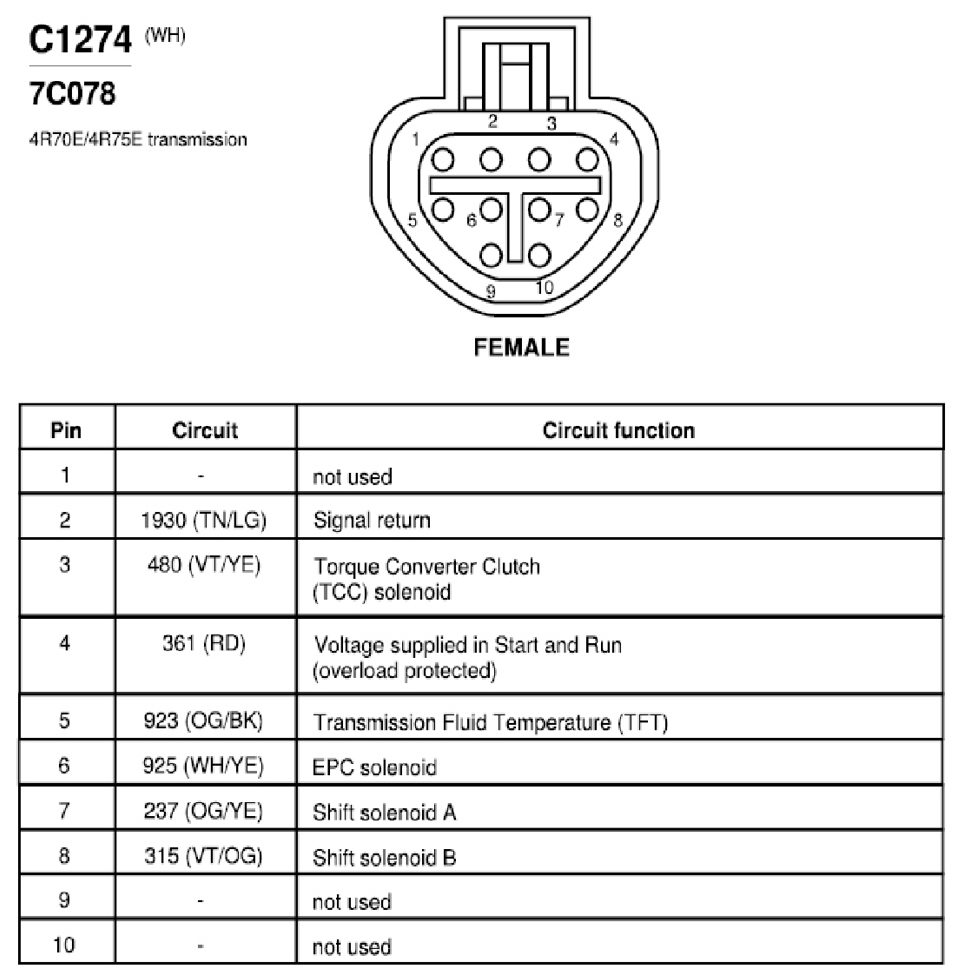

Fig 249: 4R70E/4R75E Transmission Connector End View (C1274)
G07848499Courtesy of FORD MOTOR CO.
Fig 250: Inline Connector End View (C1278)
G07848500Courtesy of FORD MOTOR CO.

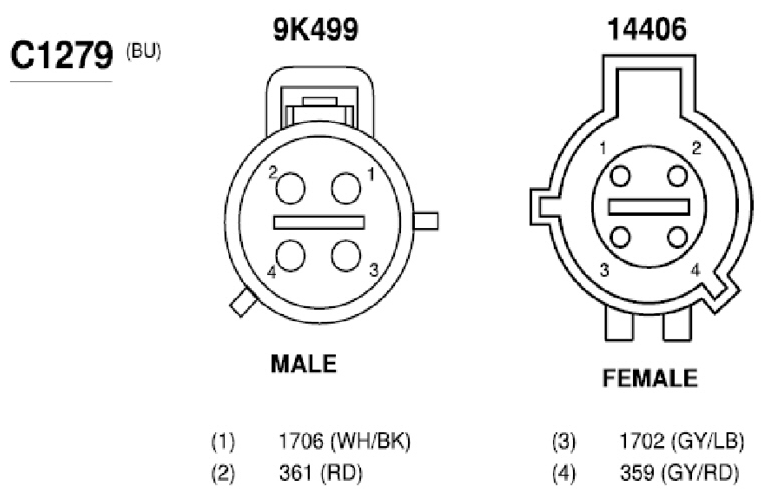

Fig 251: Inline Connector End View (C1279)
G07848501Courtesy of FORD MOTOR CO.

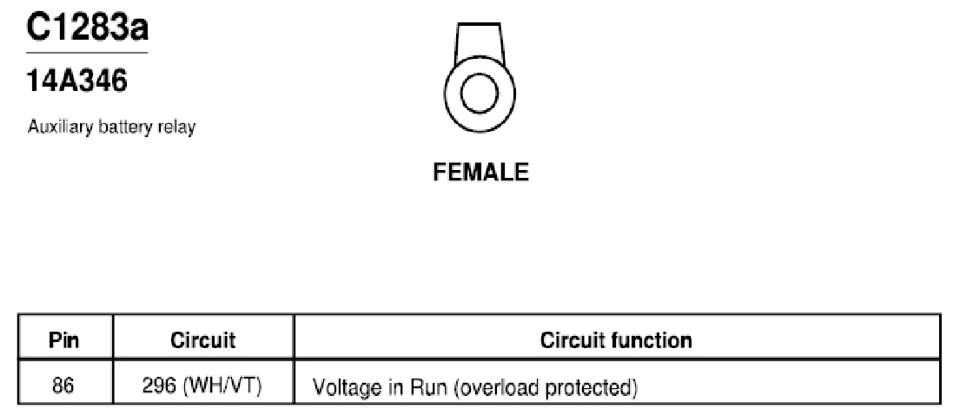

Fig 252: Auxiliary Battery Relay Connector End View (C1283a)
G07848502Courtesy of FORD MOTOR CO.
Fig 253: Auxiliary Battery Relay Connector End View (C1283b)
G07848503Courtesy of FORD MOTOR CO.
Fig 254: Auxiliary Battery Relay Connector End View (C1283c)
G07848504Courtesy of FORD MOTOR CO.
Fig 255: Headlamp, Left Connector End View (C1284)
G07848505Courtesy of FORD MOTOR CO.

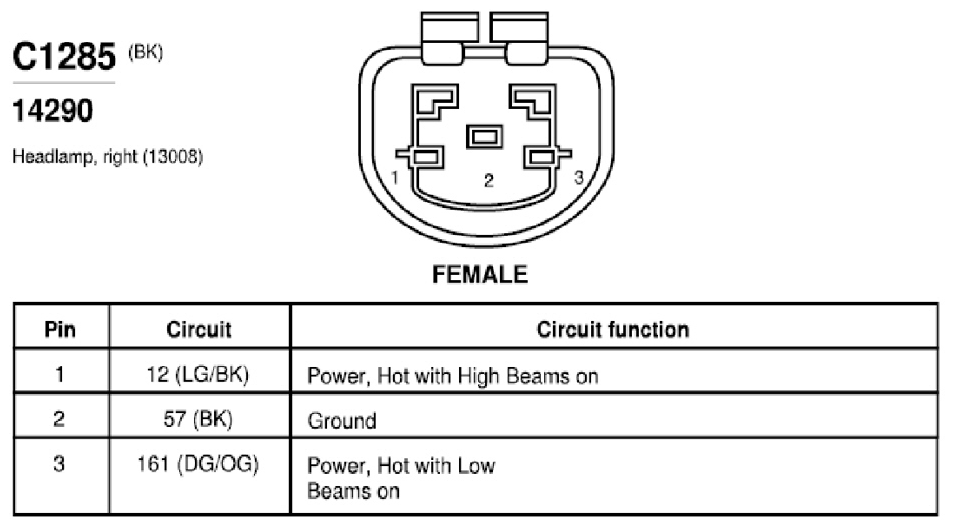

Fig 256: Headlamp, Right Connector End View (C1285)
G07848506Courtesy of FORD MOTOR CO.
Fig 257: Glow Plug Control Module Connector End View (C1301a)
G07848507Courtesy of FORD MOTOR CO.
Fig 258: Glow Plug Control Module Connector End View (C1301b)
G07848508Courtesy of FORD MOTOR CO.

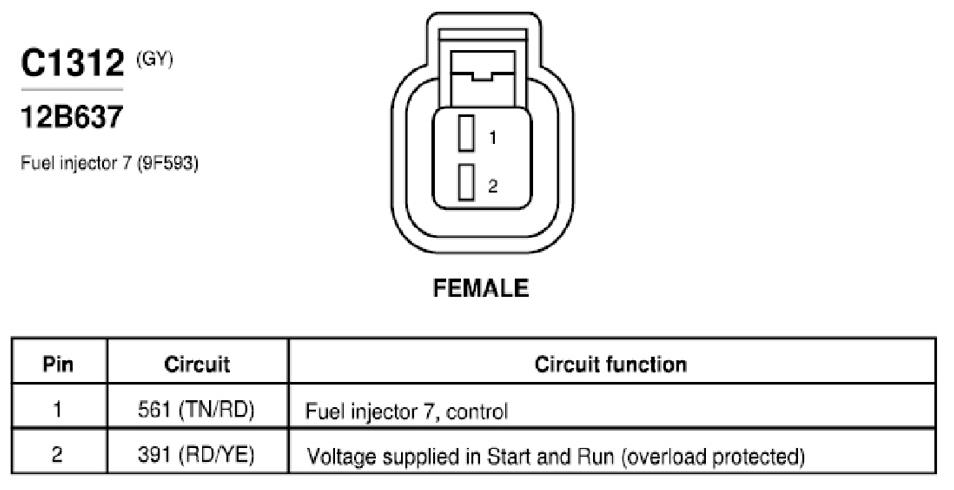

Fig 259: Fuel Injector 7 Connector End View (C1312)
G07848509Courtesy of FORD MOTOR CO.

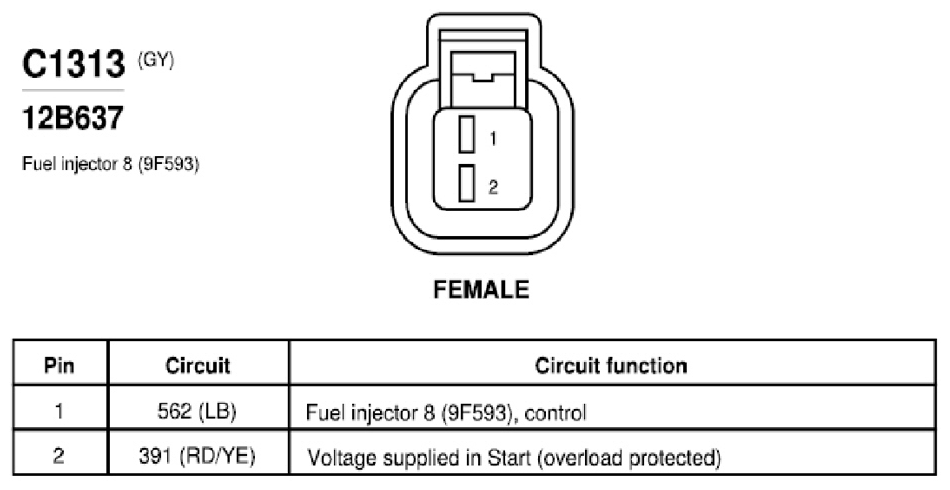

Fig 260: Fuel Injector 8 Connector End View (C1313)
G07848510Courtesy of FORD MOTOR CO.
Fig 261: Injector Pressure Regulator (IPR) Connector End View (C1360)
G07848511Courtesy of FORD MOTOR CO.

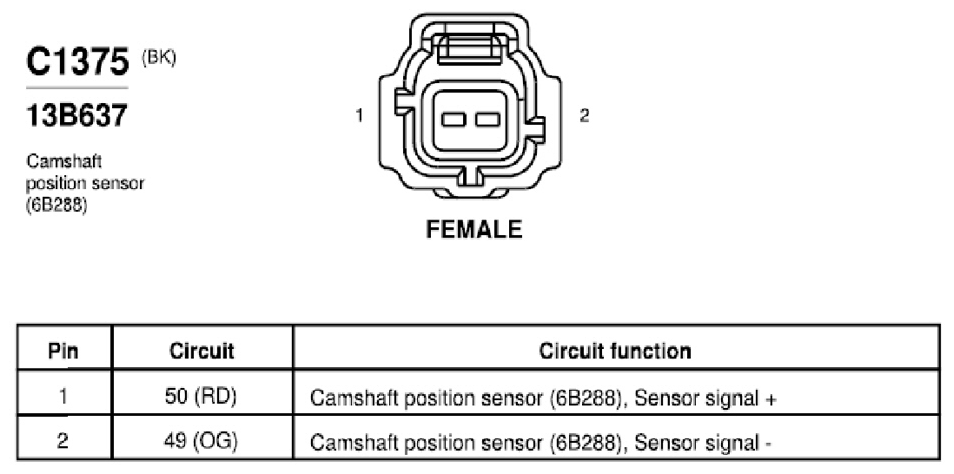

Fig 262: Camshaft Position Sensor Connector End View (C1375)
G07848512Courtesy of FORD MOTOR CO.
Fig 263: Inline Connector End View (C1386)
G07848513Courtesy of FORD MOTOR CO.
Fig 264: Fuel Injector Control Module (FICM) Connector End View (C1388a)
G07848514Courtesy of FORD MOTOR CO.
Fig 265: Fuel Injector Control Module (FICM) Connector End View (C1388b)
G04619533Courtesy of FORD MOTOR CO.
Fig 266: Fuel Injector Control Module (FICM) Connector End View (C1388c)
G04619534Courtesy of FORD MOTOR CO.

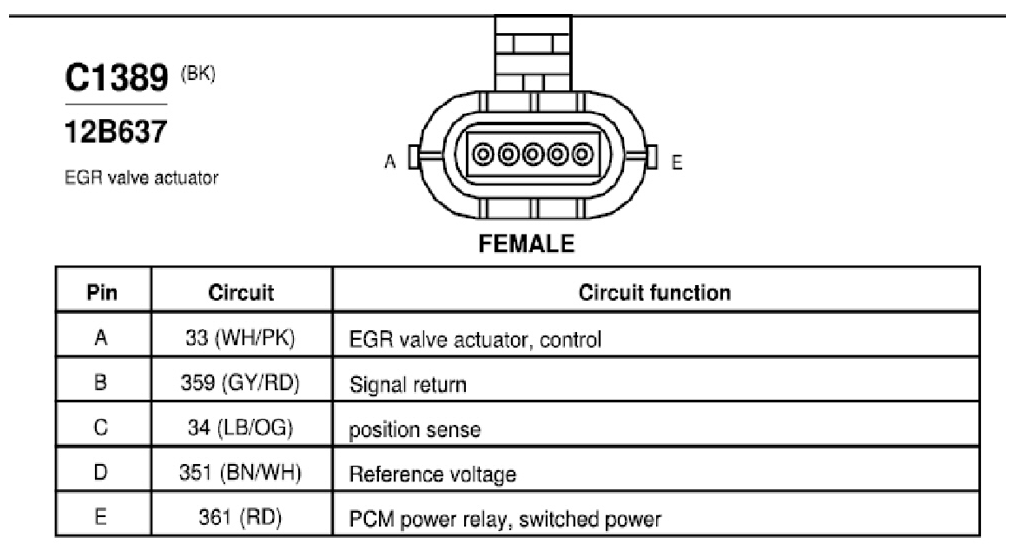

Fig 267: EGR Valve Actuator Connector End View (C1389)
G07848515Courtesy of FORD MOTOR CO.

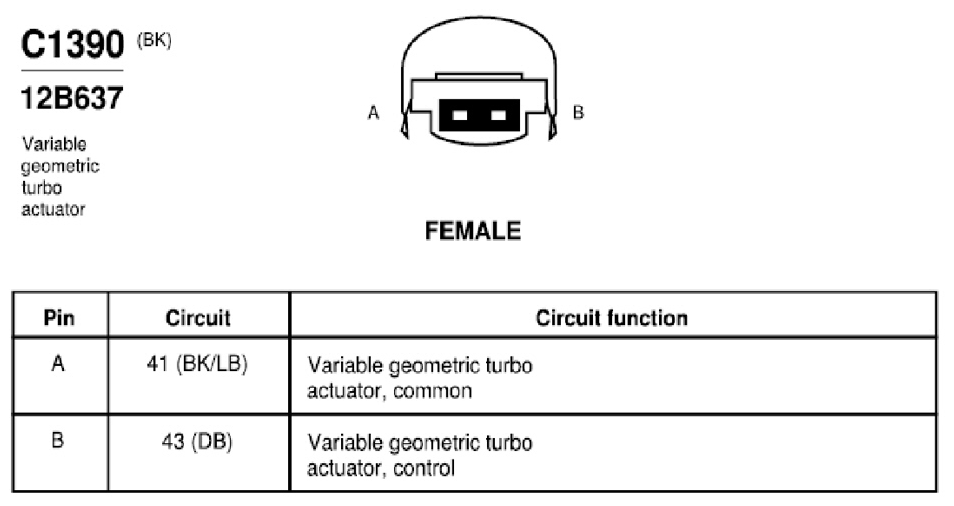

Fig 268: Variable Geometric Turbo Actuator Connector End View (C1390)
G07848516Courtesy of FORD MOTOR CO.
Fig 269: Glow Plug Bank, Left Connector End View (C1413)
G07848517Courtesy of FORD MOTOR CO.
Fig 270: Glow Plug Bank, Right Connector End View (C1414)
G07848518Courtesy of FORD MOTOR CO.

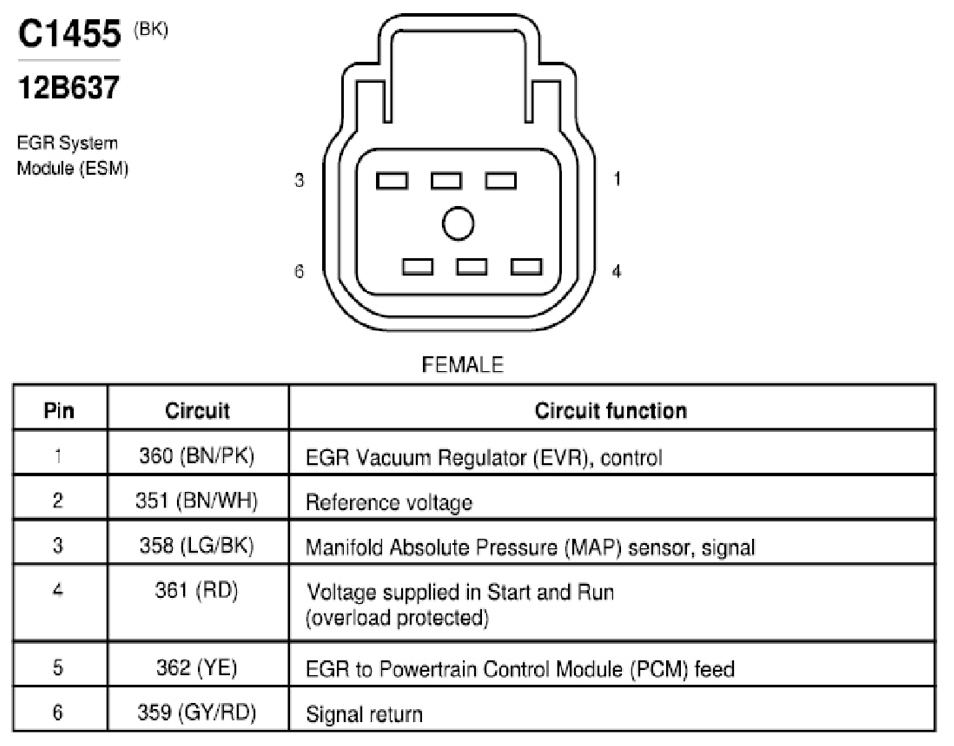

Fig 271: EGR System Module (ESM) Connector End View (C1455)
G07848519Courtesy of FORD MOTOR CO.
Fig 272: Steering Angle/Wheel Rotation Sensor Connector End View (C2007)
G07848520Courtesy of FORD MOTOR CO.

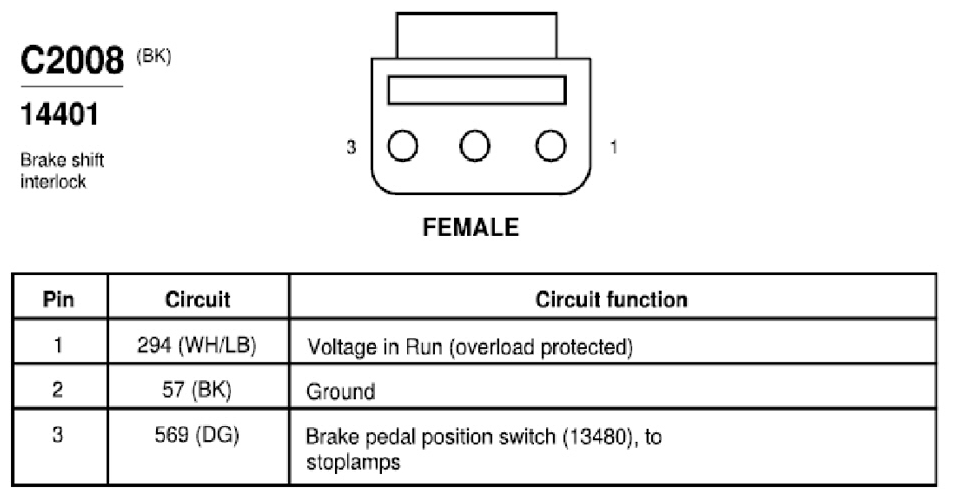

Fig 273: Brake Shift Interlock Connector End View (C2008)
G07848521Courtesy of FORD MOTOR CO.

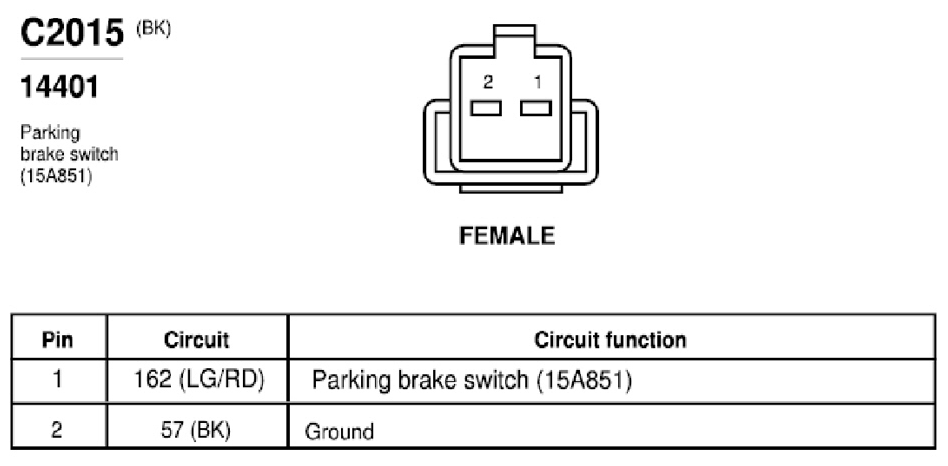

Fig 274: Parking Brake Switch Connector End View (C2015)
G07848522Courtesy of FORD MOTOR CO.
Fig 275: Cigar Lighter, Front Connector End View (C2031)
G07848523Courtesy of FORD MOTOR CO.
Fig 276: Power Point Connector End View (C2033)
G07848524Courtesy of FORD MOTOR CO.

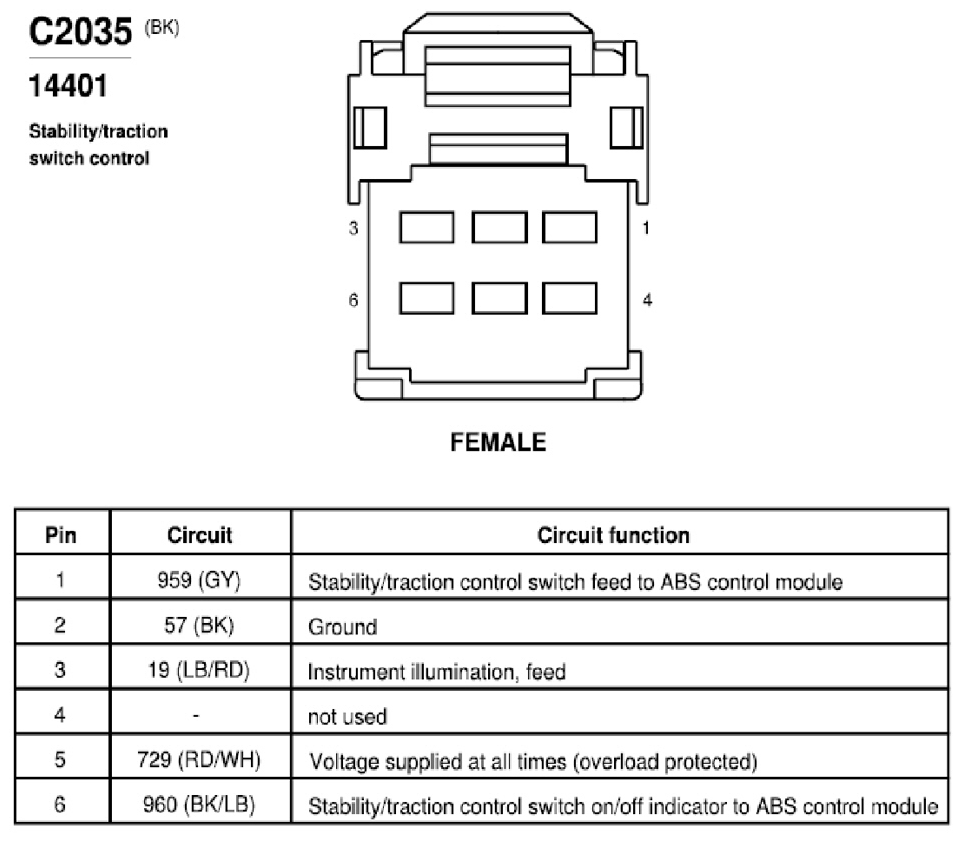

Fig 277: Stability/Traction Switch Control Connector End View (C2035)
G07848525Courtesy of FORD MOTOR CO.
Fig 278: Acceleration Pedal Position Sensor Connector End View (C2040)
G07848526Courtesy of FORD MOTOR CO.
Fig 279: Overdrive Cancel Switch Connector End View (C2135)
G07848527Courtesy of FORD MOTOR CO.

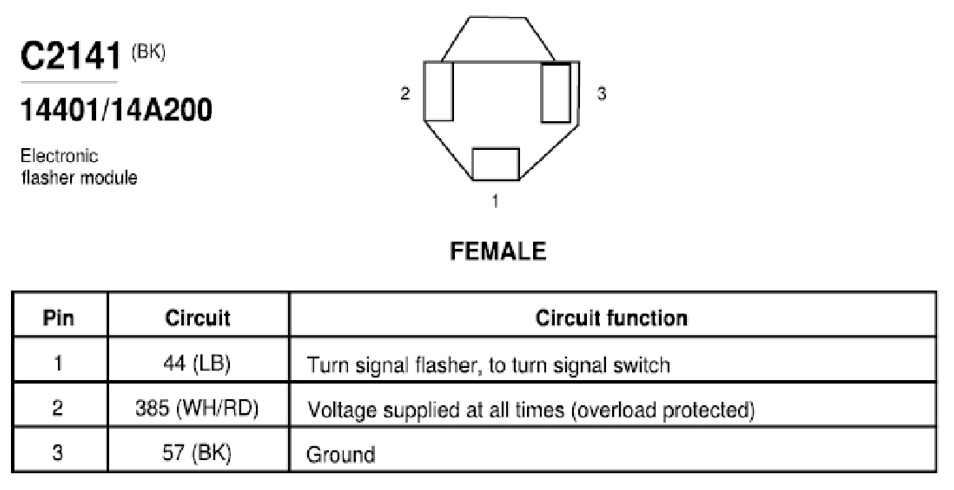

Fig 280: Electronic Flasher Module Connector End View (C2141)
G07848528Courtesy of FORD MOTOR CO.

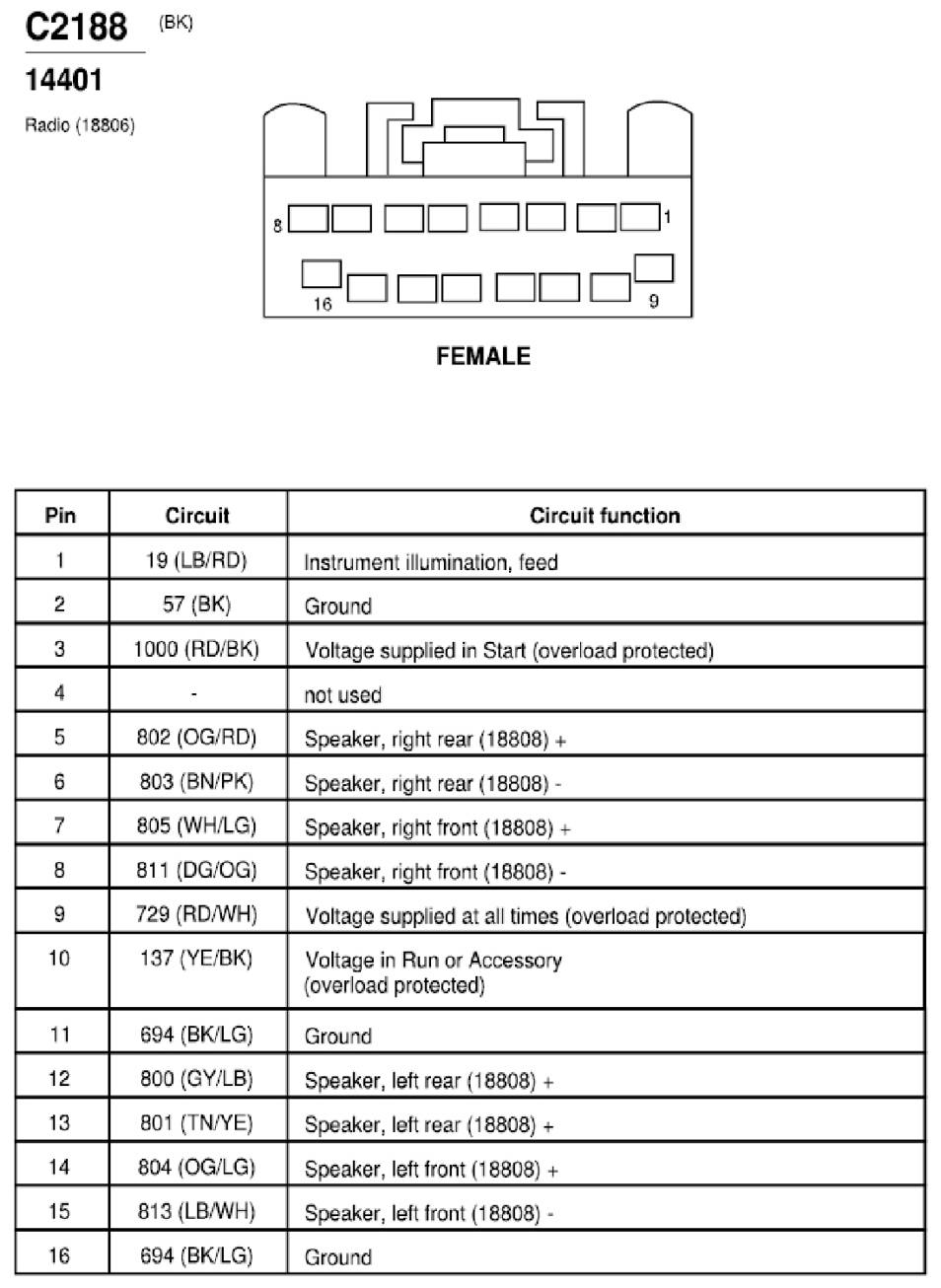

Fig 281: Radio Connector End View (C2188)
G07848529Courtesy of FORD MOTOR CO.
Fig 282: Barometric Absolute Pressure (BAP) Sensor Connector End View (C2256)
G07848530Courtesy of FORD MOTOR CO.

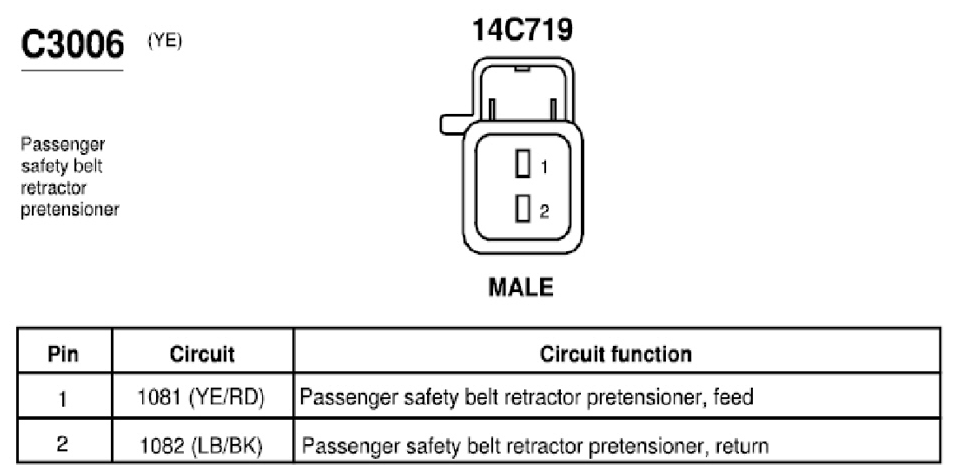

Fig 283: Passenger Safety Belt Retractor Pretensioner Connector End View (C3006)
G07848531Courtesy of FORD MOTOR CO.
Fig 284: Inline Connector End View (C3007)
G07848532Courtesy of FORD MOTOR CO.
Fig 285: Inline Connector End View (C3047)
G07848533Courtesy of FORD MOTOR CO.

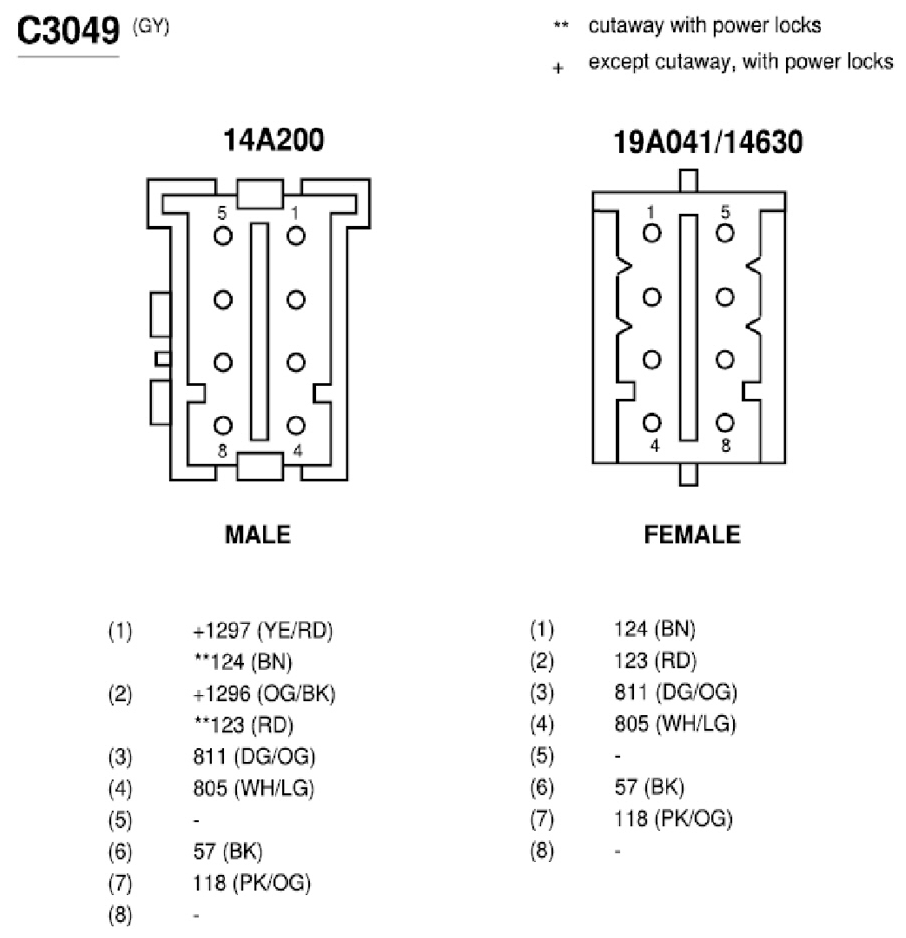

Fig 286: Inline Connector End View (C3049)
G07848534Courtesy of FORD MOTOR CO.

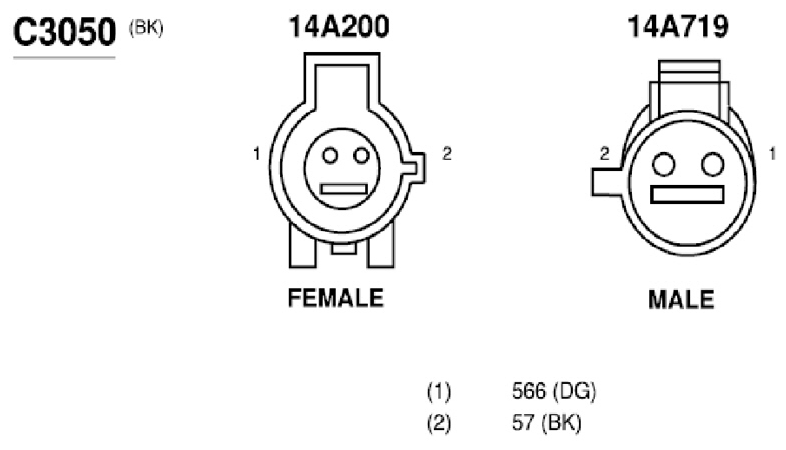

Fig 287: Inline Connector End View (C3050)
G07848535Courtesy of FORD MOTOR CO.
Fig 288: Inline Connector End View (C3051)
G07848536Courtesy of FORD MOTOR CO.
Fig 289: Inline Connector End View (C3052)
G07848537Courtesy of FORD MOTOR CO.

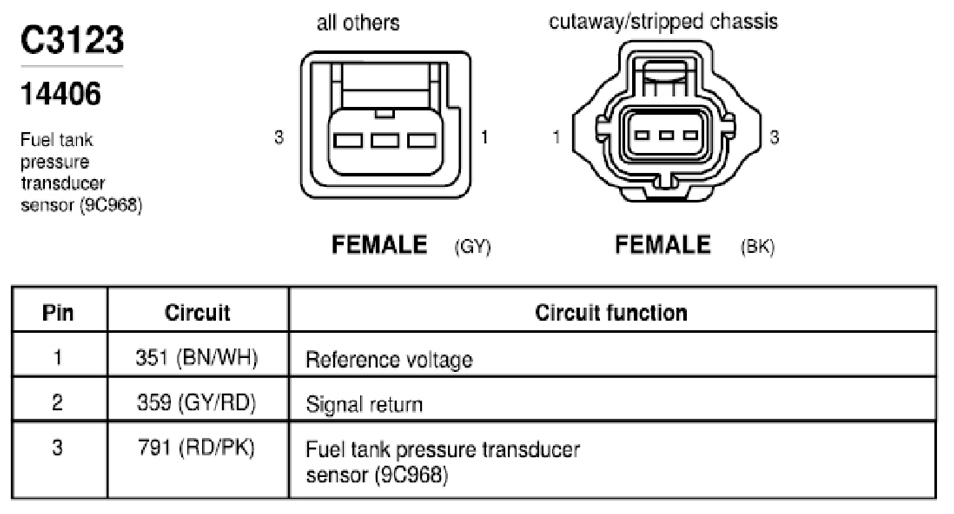

Fig 290: Fuel Tank Pressure Transducer Sensor Connector End View (C3123)
G07848538Courtesy of FORD MOTOR CO.
Fig 291: Fuel Pump Module Fuel Gauge Sensor Connector End View (C3127)
G07848539Courtesy of FORD MOTOR CO.
Fig 292: Door Ajar Switch, Left Front Connector End View (C3129)
G07848540Courtesy of FORD MOTOR CO.
Fig 293: Speaker, Left Middle Connector End View (C3130)
G07848541Courtesy of FORD MOTOR CO.

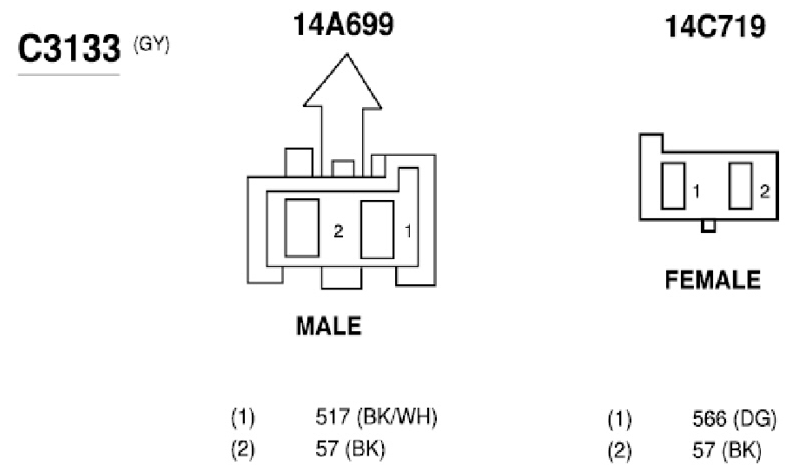

Fig 294: Inline Connector End View (C3133)
G07848542Courtesy of FORD MOTOR CO.
Fig 295: Driver Safety Belt Retractor Pretensioner Connector End View (C3134)
G07848543Courtesy of FORD MOTOR CO.

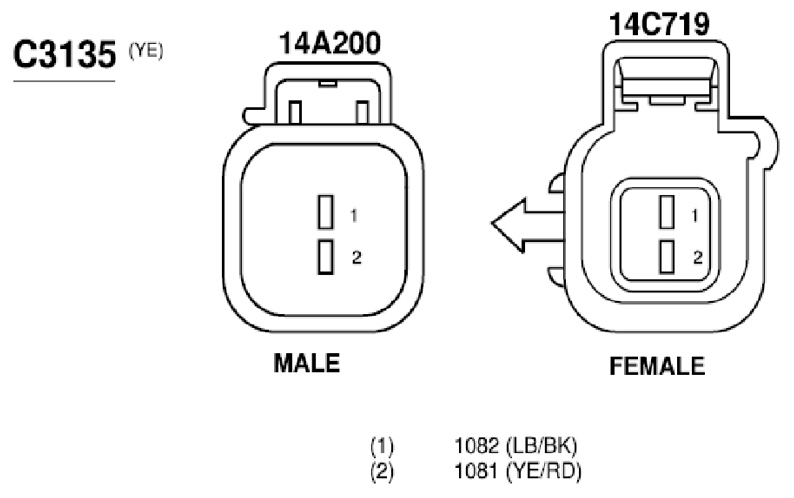

Fig 296: Inline Connector End View (C3135)
G07848544Courtesy of FORD MOTOR CO.

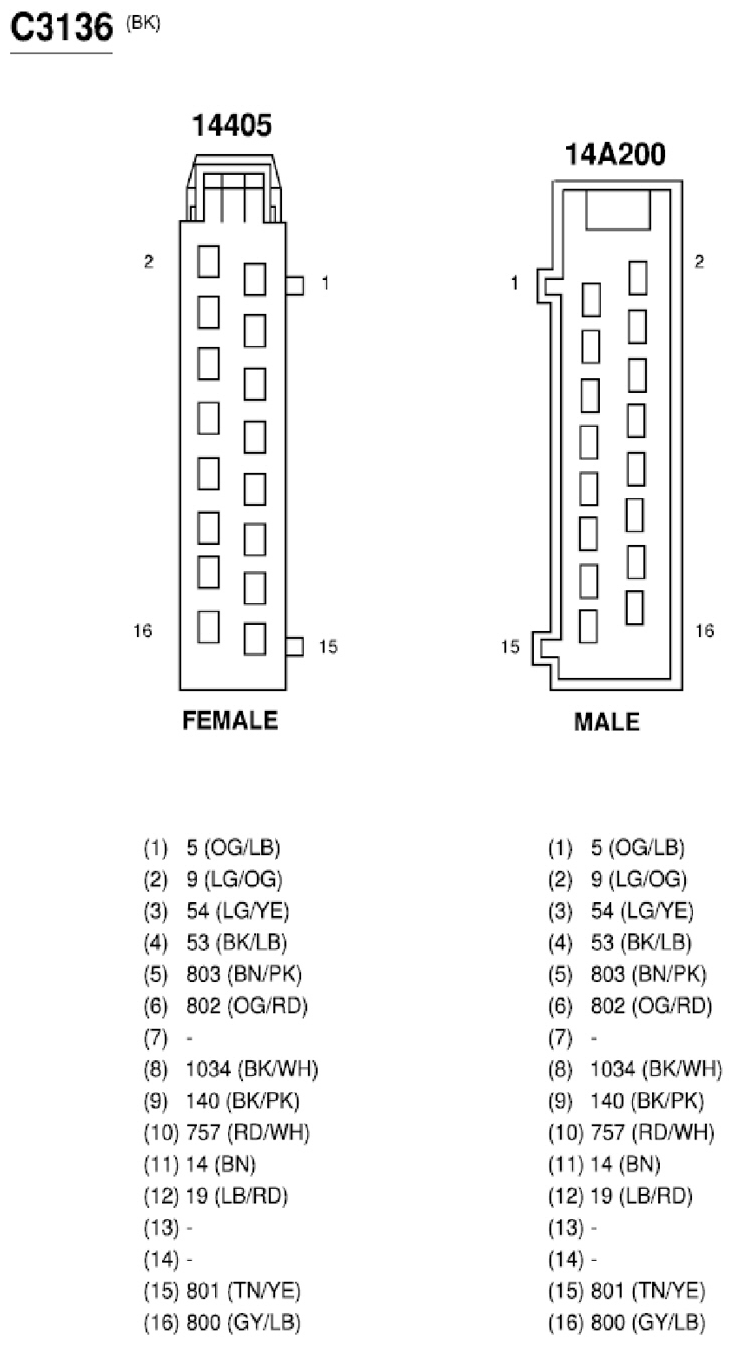

Fig 297: Inline Connector End View (C3136)
G07848545Courtesy of FORD MOTOR CO.

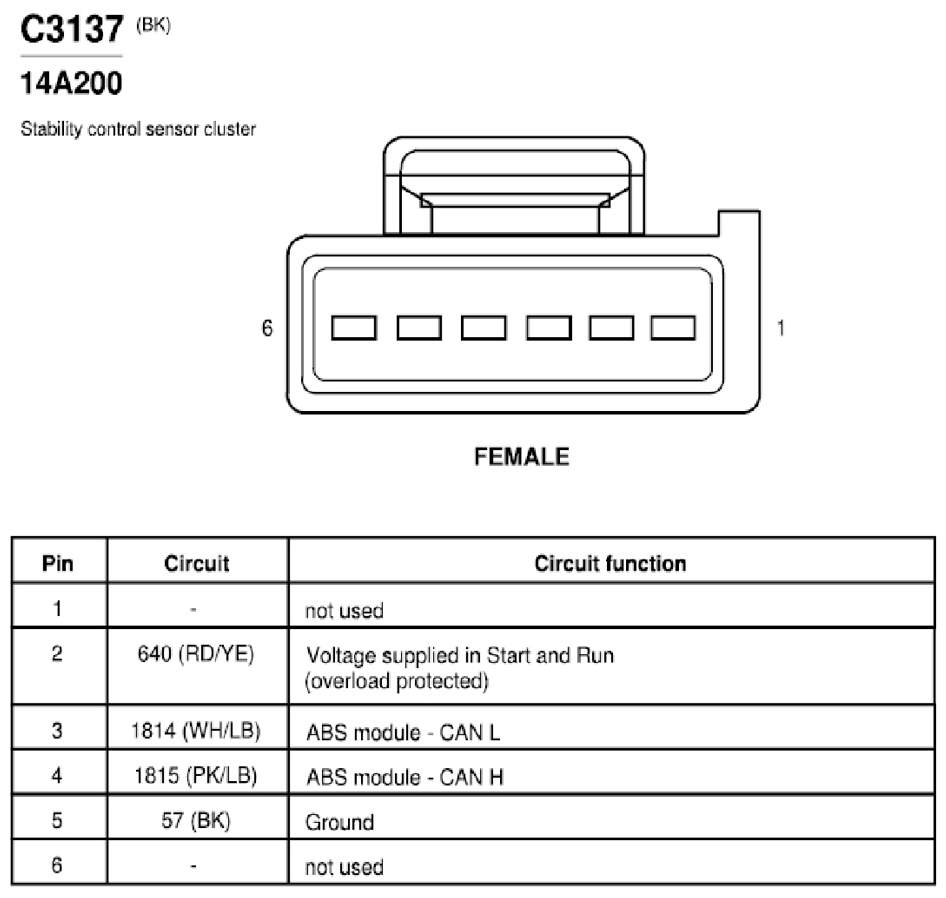

Fig 298: Stability Control Sensor Cluster Connector End View (C3137)
G07848546Courtesy of FORD MOTOR CO.
Fig 299: Inline Connector End View (C3138)
G07848547Courtesy of FORD MOTOR CO.
Fig 300: Inline Connector End View (C3139)
G07848548Courtesy of FORD MOTOR CO.

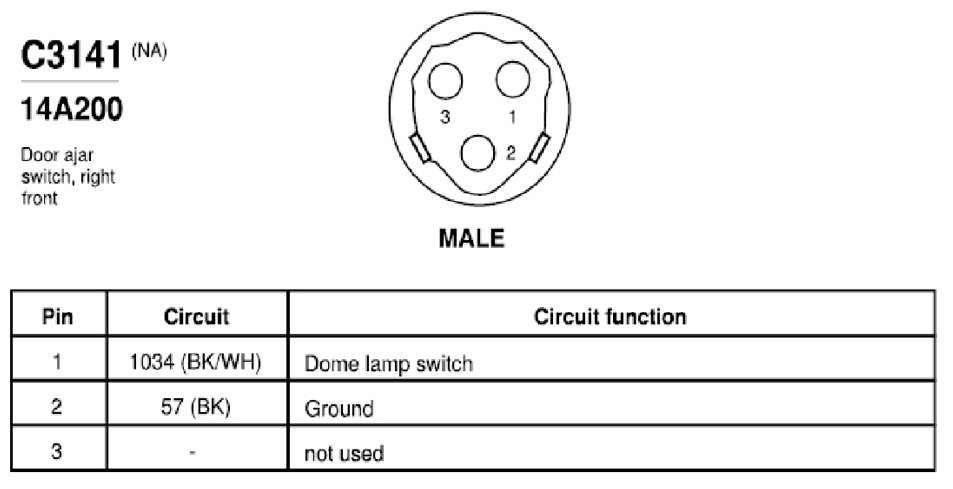

Fig 301: Door Ajar Switch, Right Front Connector End View (C3141)
G07848549Courtesy of FORD MOTOR CO.

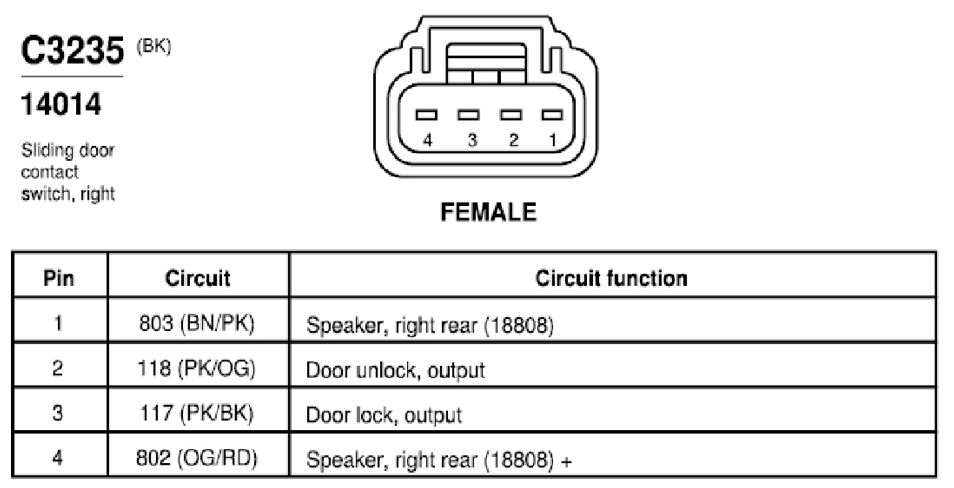

Fig 302: Sliding Door Contact Switch, Right Connector End View (C3235)
G07848550Courtesy of FORD MOTOR CO.

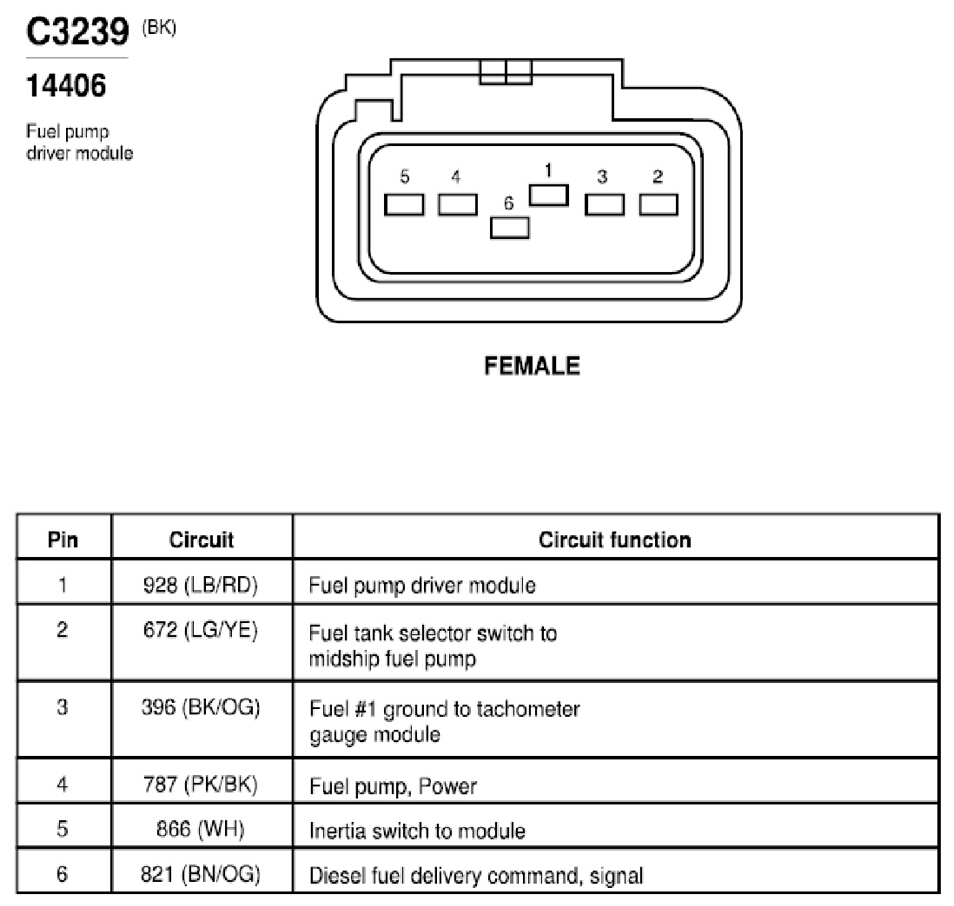

Fig 303: Fuel Pump Driver Module Connector End View (C3239)
G07848551Courtesy of FORD MOTOR CO.
Fig 304: Park/Stop/Turn Lamp, Right Rear Connector End View (C4032)
G07848552Courtesy of FORD MOTOR CO.
Fig 305: Park/Stop/Turn Lamp, Left Rear Connector End View (C4035)
G07848553Courtesy of FORD MOTOR CO.

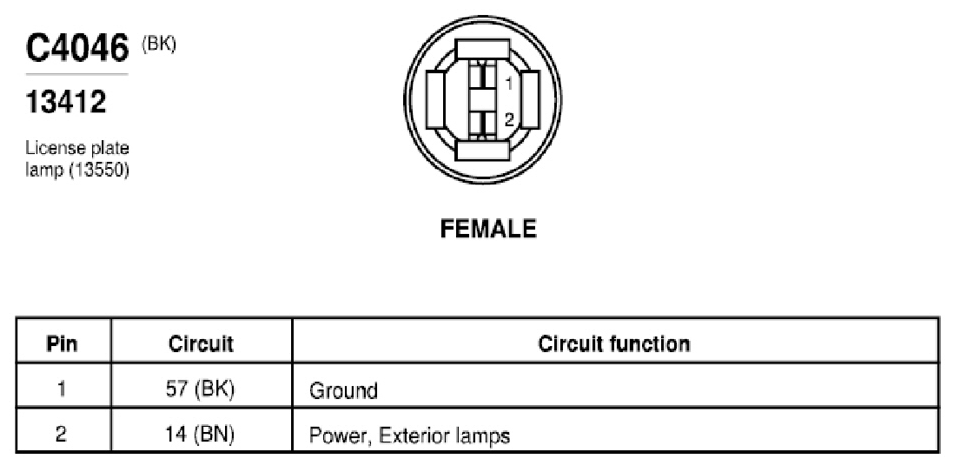

Fig 306: License Plate Lamp Connector End View (C4046)
G07848554Courtesy of FORD MOTOR CO.
Fig 307: Trailer Tow Connector, 4-pin Connector End View (C4098)
G07848555Courtesy of FORD MOTOR CO.

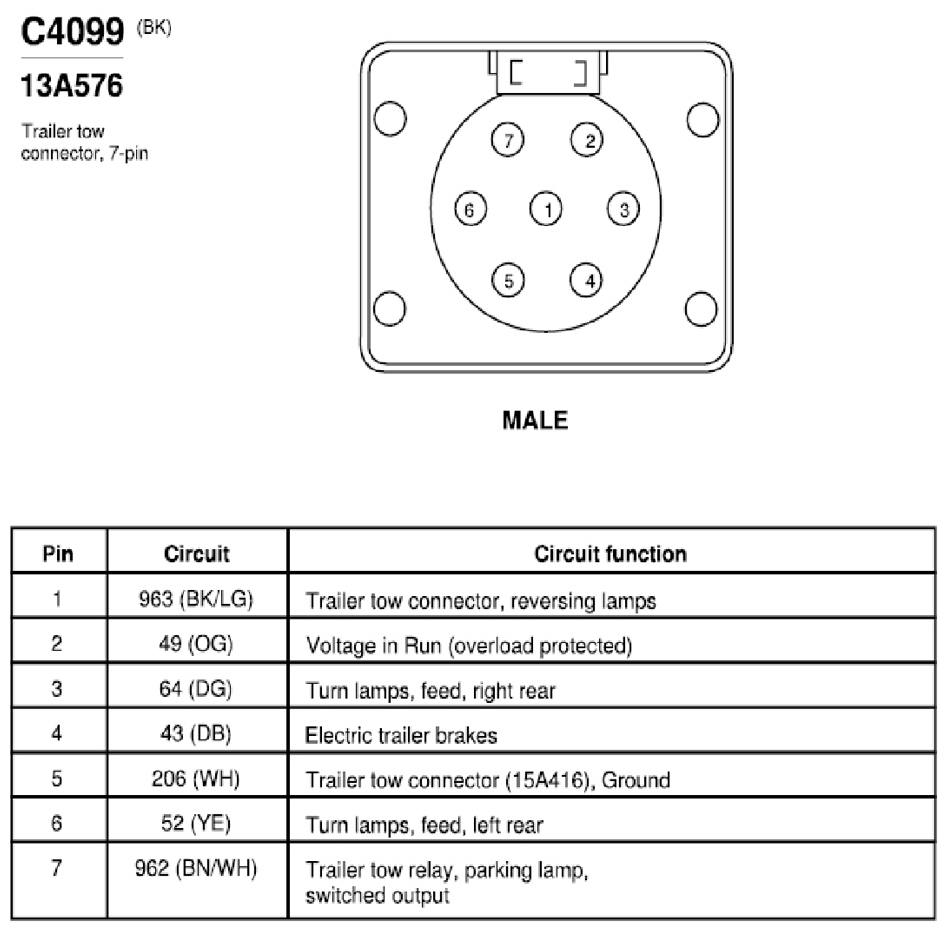

Fig 308: Trailer Tow Connector, 7-pin Connector End View (C4099)
G07848556Courtesy of FORD MOTOR CO.
Fig 309: Auxiliary Blower Motor Connector End View (C4106)
G07848557Courtesy of FORD MOTOR CO.

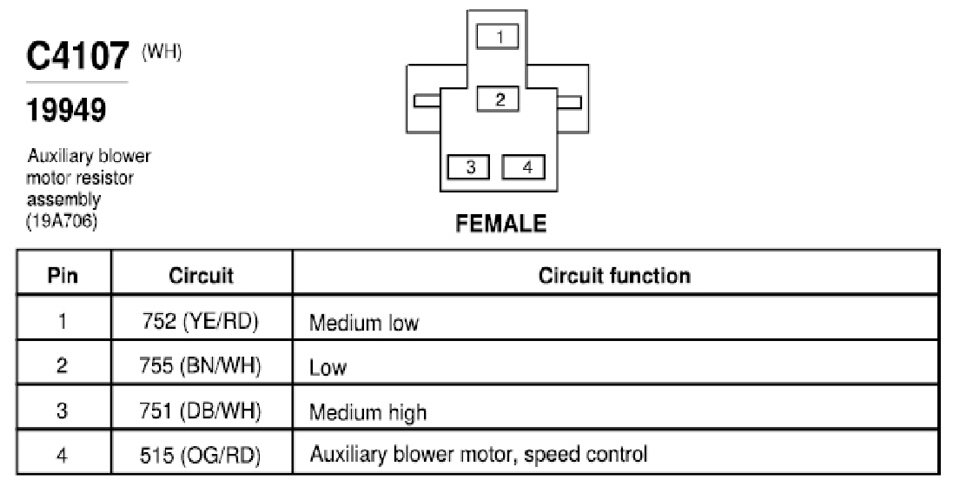

Fig 310: Auxiliary Blower Motor Resistor Assembly Connector End View (C4107)
G07848558Courtesy of FORD MOTOR CO.
Fig 311: Rear A/C Blower Speed Relay 1 Connector End View (C4117)
G07848559Courtesy of FORD MOTOR CO.
Fig 312: Rear A/C Blower Speed Relay 2 Connector End View (C4118)
G07848560Courtesy of FORD MOTOR CO.
Fig 313: Door Ajar Switch, Rear Doors Connector End View (C4119)
G07848561Courtesy of FORD MOTOR CO.

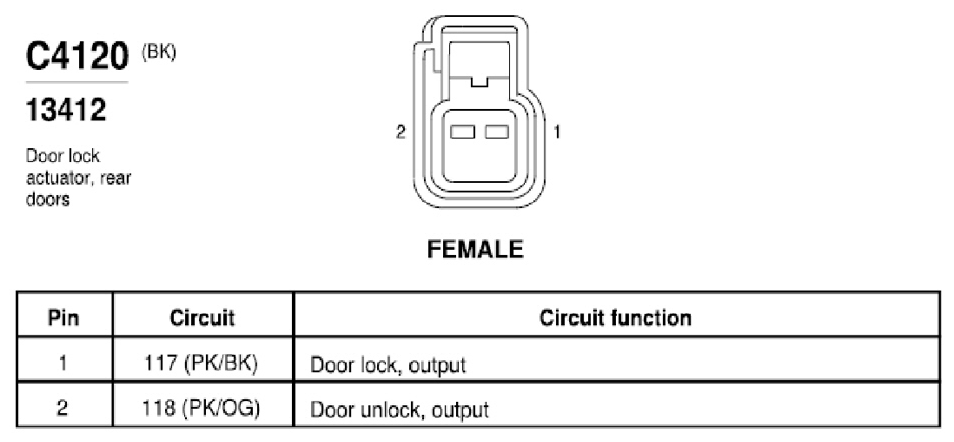

Fig 314: Door Lock Actuator, Rear Doors Connector End View (C4120)
G07848562Courtesy of FORD MOTOR CO.
Fig 315: Door Lock Switch, Rear Doors Connector End View (C4121)
G07848563Courtesy of FORD MOTOR CO.
