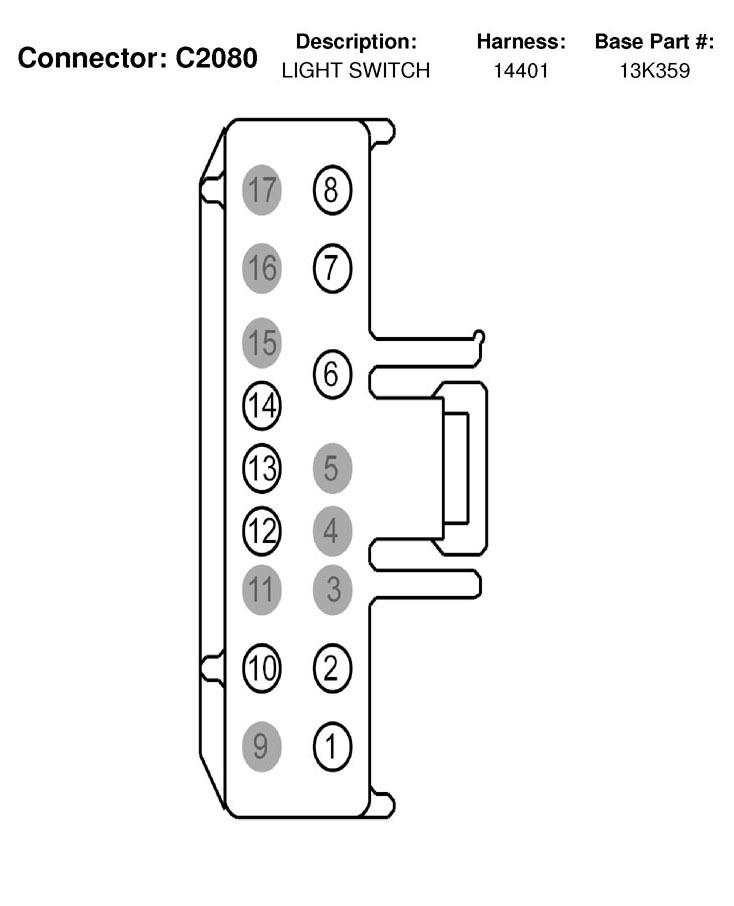

Light Switch Connector End View (C2080)
C2080 CONNECTOR SPECIFICATION
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | 196 (DB-OG) | 20 | Flash to Pass signal | |
| 2 | 12 (LG-BK) | 20 | High beam signal | |
| 3 | * | * | not used | |
| 4 | * | * | not used | |
| 5 | * | * | not used | |
| 6 | 1691 (LG-OG) | 20 | Right turn signal | |
| 7 | 570 (BK-WH) | 20 | Ground | |
| 8 | 1690 (LB-RD) | 20 | Left turn signal | |
| 9 | * | * | not used | |
| 10 | 570 (BK-WH) | 18 | Ground | |
| 11 | * | * | not used | |
| 12 | 1032 (WH-BK) | 20 | Park lamp signal | |
| 13 | 1033 (RD-YE) | 20 | Low beam signal | |
| 14 | 1399 (DB-WH) | 20 | Autolamp signal | |
| 15 | * | * | not used | |
| 16 | * | * | not used | |
| 17 | * | * | not used |
