Miscellaneous Components
MISCELLANEOUS COMPONENTS LOCATION
| Component | Location | |
|---|---|---|
| A/C-Heater Blower Motor Resistors | Under right side of dash, near blower motor. | |
| Conv. Top Circuit Breaker | Under instrument panel, near left side of instrument cluster. | |

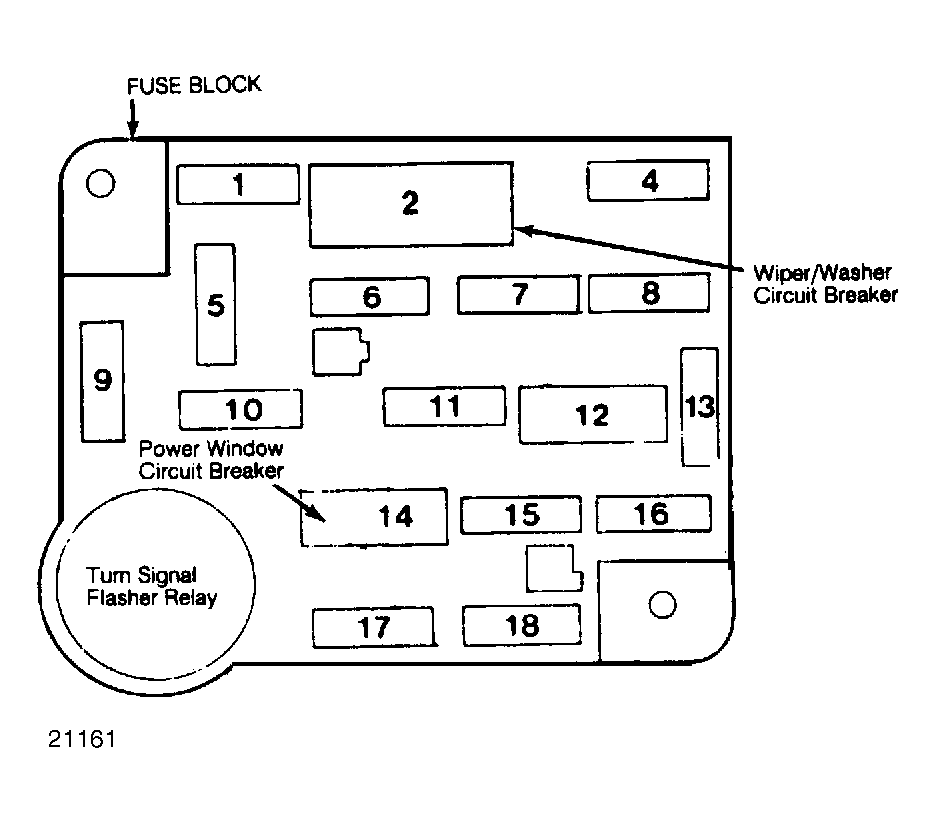

| Fuse Block | On left lower side of dash, behind cover. See Figure. | |
| Fusible Links | ||
| A (Black/16 ga.) Ignition Switch | Near starter relay. | |
| B (Black/16 ga.) Fuse Block | Near starter relay. | |
| C (Black/16 ga.) Defrost & Conv. Top Circ. Breaker | Near starter relay. | |
| D (Brown/18 ga.) Fuel Pump Relay | Near starter relay. | |
| E (Brown/18 ga.) Voltage Regulator | Left fender apron, below ignition coil. | |
| F (Green/14 ga.) Alternator | Near starter relay. | |
| G (Blue/20 ga.) EEC Power Relay | Near starter relay. | |
| H (Brown/18 ga.) Cooling Fan Control | Near starter relay. | |
| J (Blue/20 ga.) Heated Exhaust Gas Oxygen Sensor | In wiring harness to oxygen sensor. | |
| N (Blue/20 ga.) TFI Ignition Module | Left inner fender panel, behind shock tower. | |
| Circuit Breakers | ||
| Interval Wiper | In cavity 2 of fuse block. | |
| Power Window | In cavity 14 of fuse block. See Figure. | |
| Self-Test Connector | On left shock tower. | |
| Speed Control Servo | Attached to left door pillar, under fender. | |
| Upshift Indicator Resistor | To right of steering column, on brace. | |
| Wiper Interval Governor | On left side of steering column, on brace. See Figure. | |
