5.0L/5.8L EEC IV Testing
>>
Wiring Diagrams
Wiring Diagrams

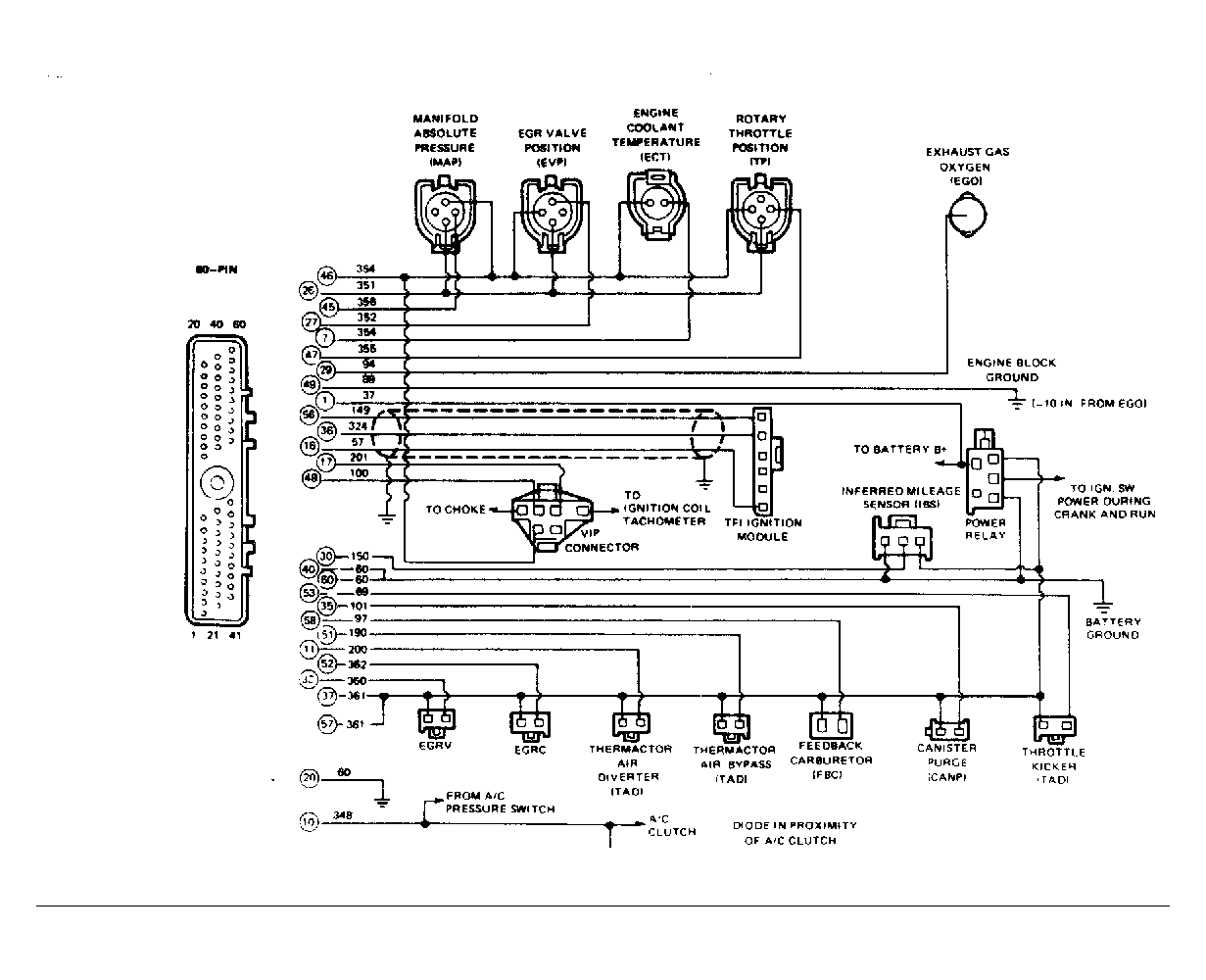

Fig 1: 5.0L & 5.8L EEC-IV Wiring Diagram (All Except Van Models)

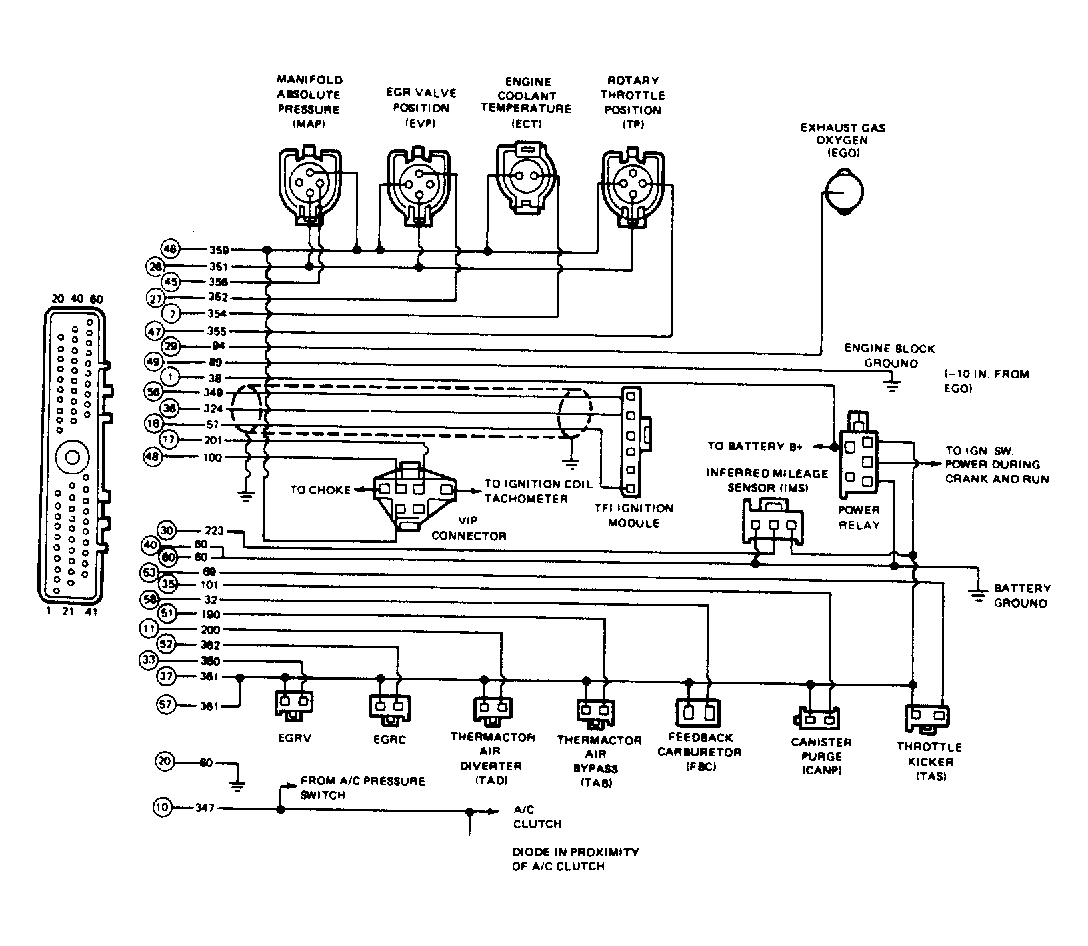

Fig 2: 5.0L & 5.8L EEC-IV Wiring Diagram (Van Models)
