Circuit Protection Devices
CIRCUIT PROTECTION DEVICES LOCATION
| Component | Location | |||
|---|---|---|---|---|

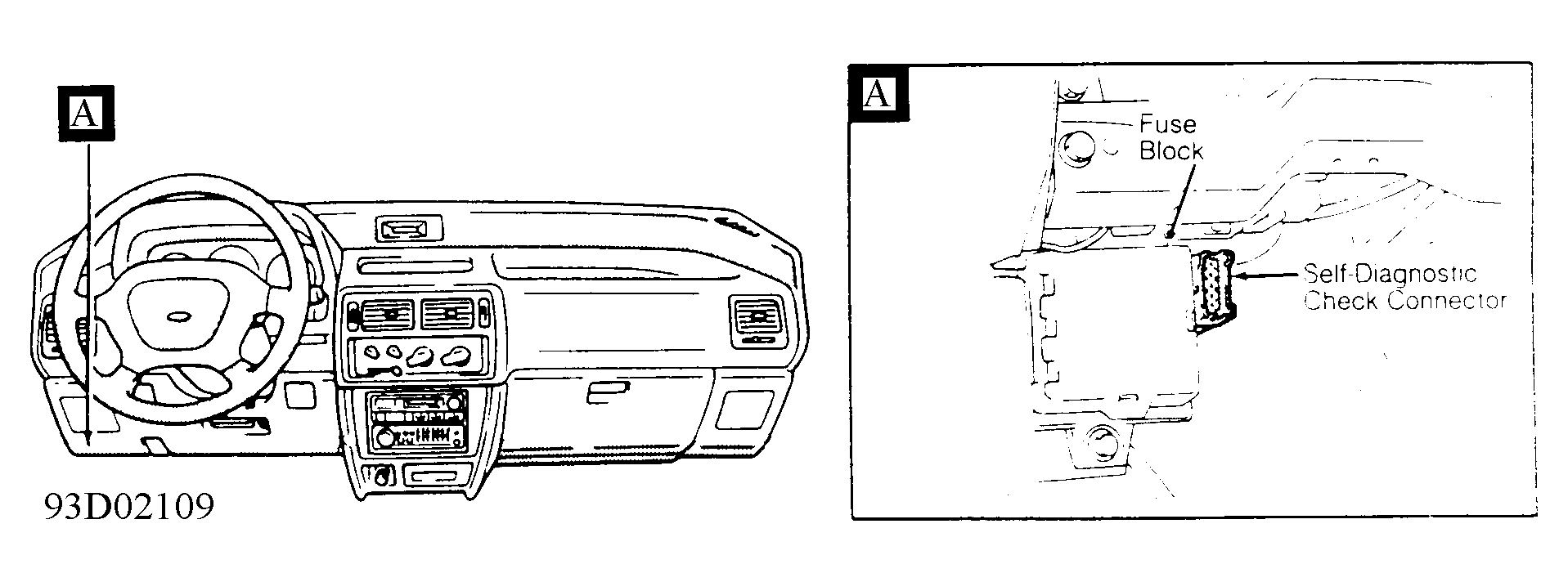

| Fuse Block | Under left side of dash. See Figure . | |||
| Fuse Block Relay Block & Fusible Link | ||||
| 1.8L | Under left side of dash. See Figure . | |||
| 2.4L | Under left side of dash. See Figure . | |||
| Fuse Block Connectors | ||||
| 1.8L | Under left side of dash. See Figure . | |||
| 2.4L | Under left side of dash. See Figure . | |||
| Fuse Block & Self Diagnostic Check Connector | Under left side of dash. See Figure . | |||
| Fusible Links | ||||

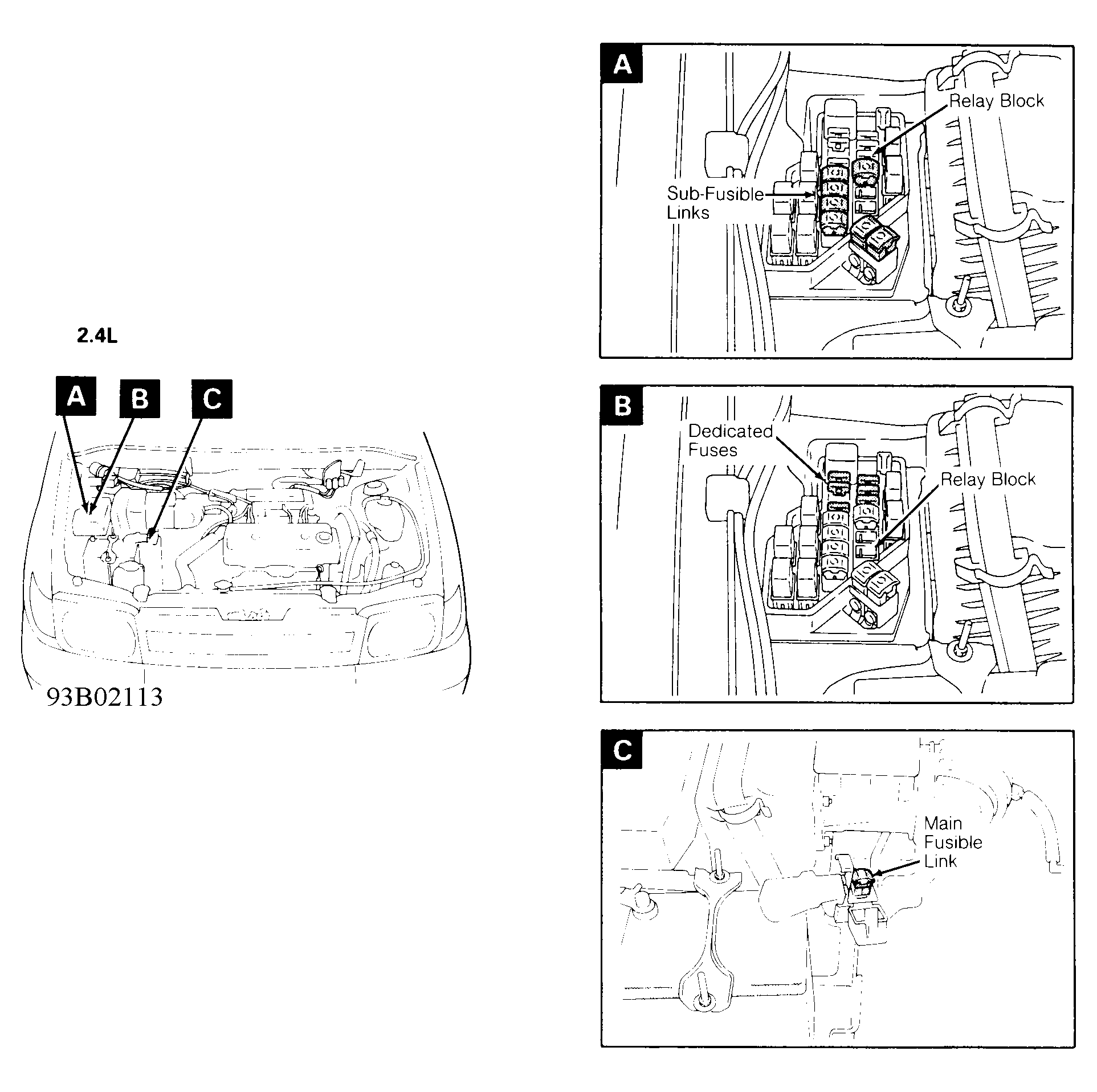

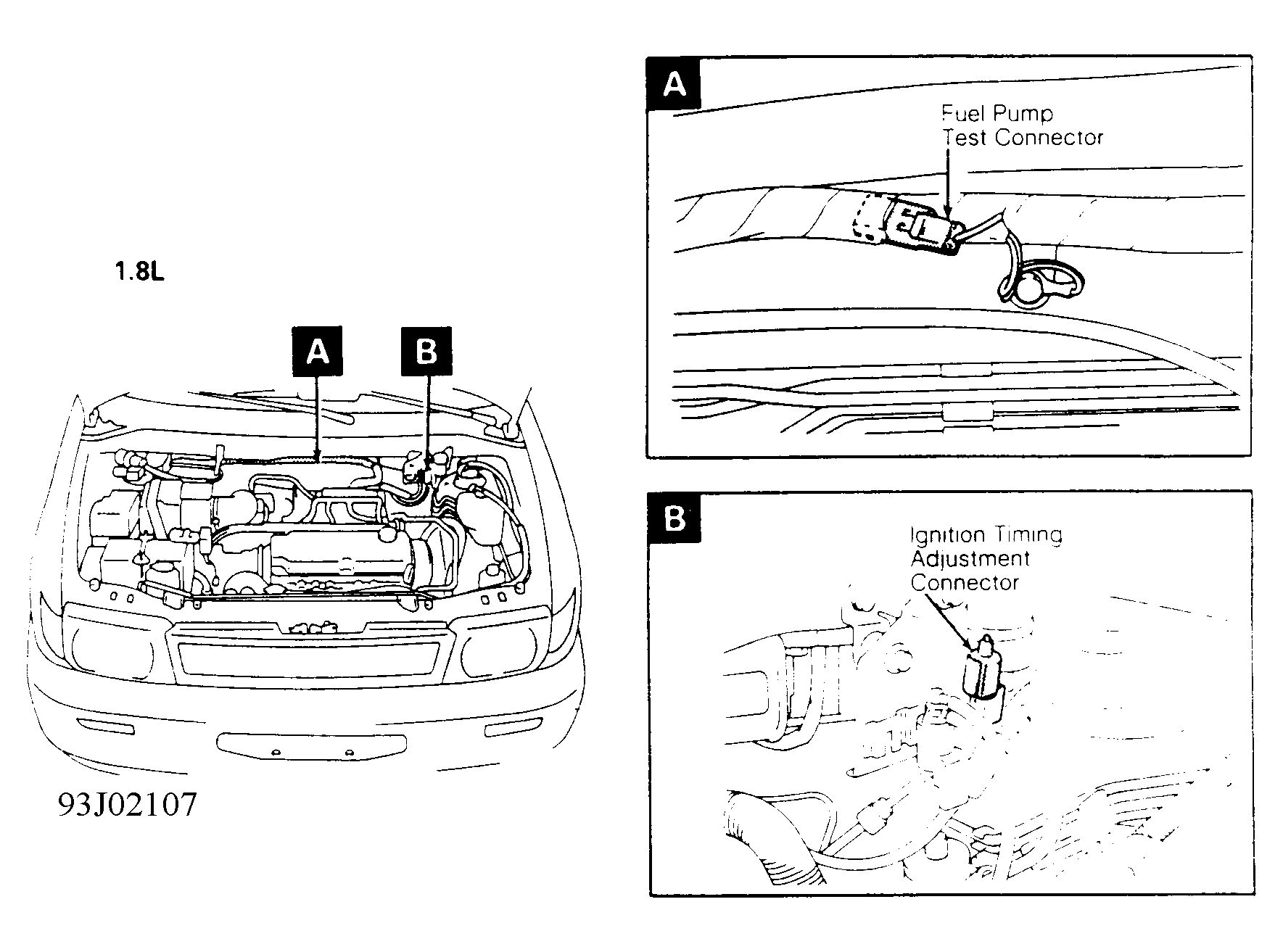

| Main Fusible Link | ||||
| Relay Block & Fusible Link | ||||
| 1.8L | On positive battery cable terminal. See Figure . | |||
| 2.4L | On positive battery cable terminal. See Figure . | |||
| Fuse Block | On positive battery cable terminal. See Figure . | |||
| Sub-Fusible Links | ||||
| Relay Block & Fusible Link | ||||
| 1.8L | In engine bay relay block. See Figure . | |||
| 2.4L | In engine bay relay block. See Figure . | |||
| Fuse Block Location | In engine bay relay block. See Figure . | |||
| Relay Blocks | ||||
| Engine Compartment | ||||

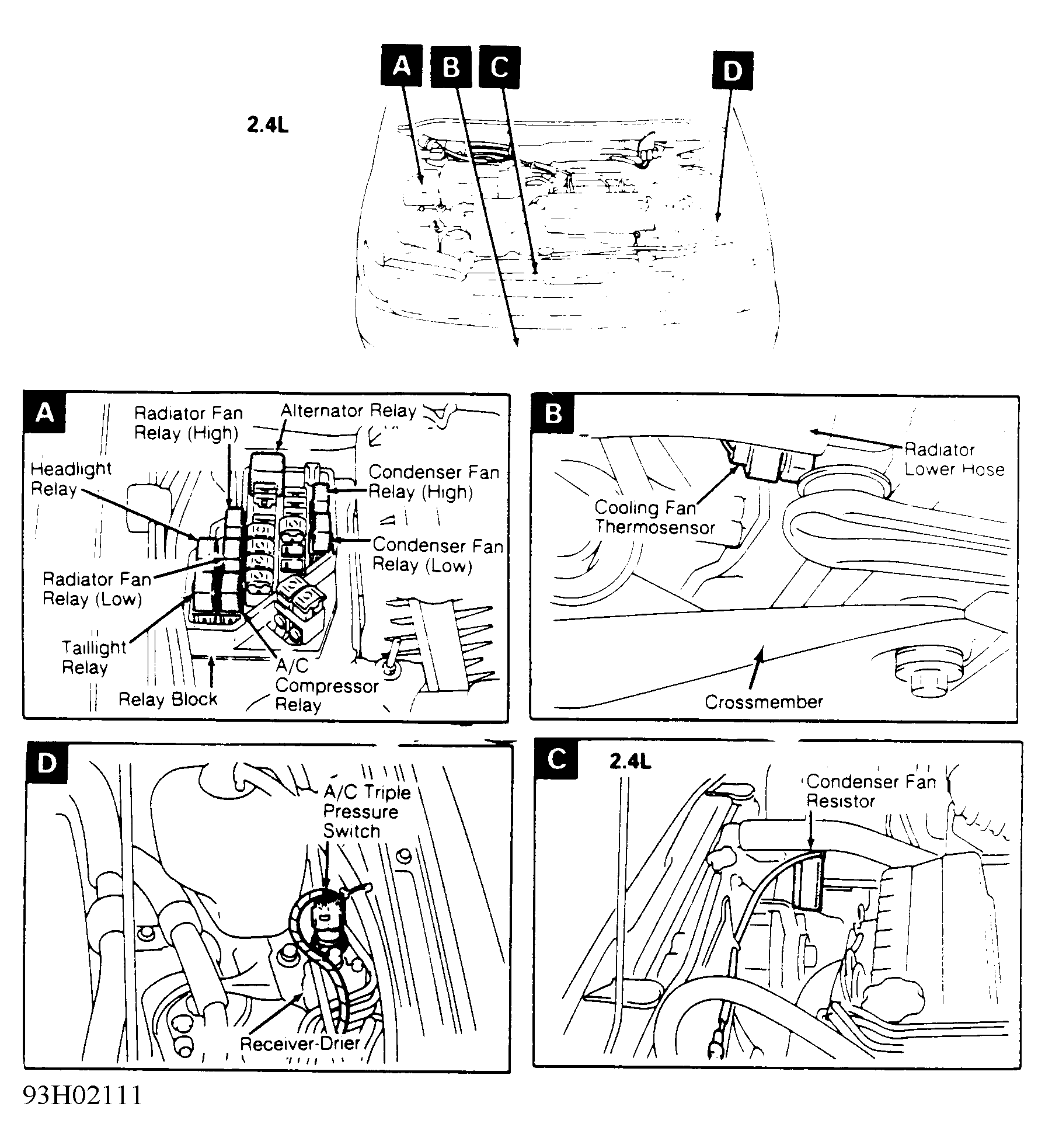

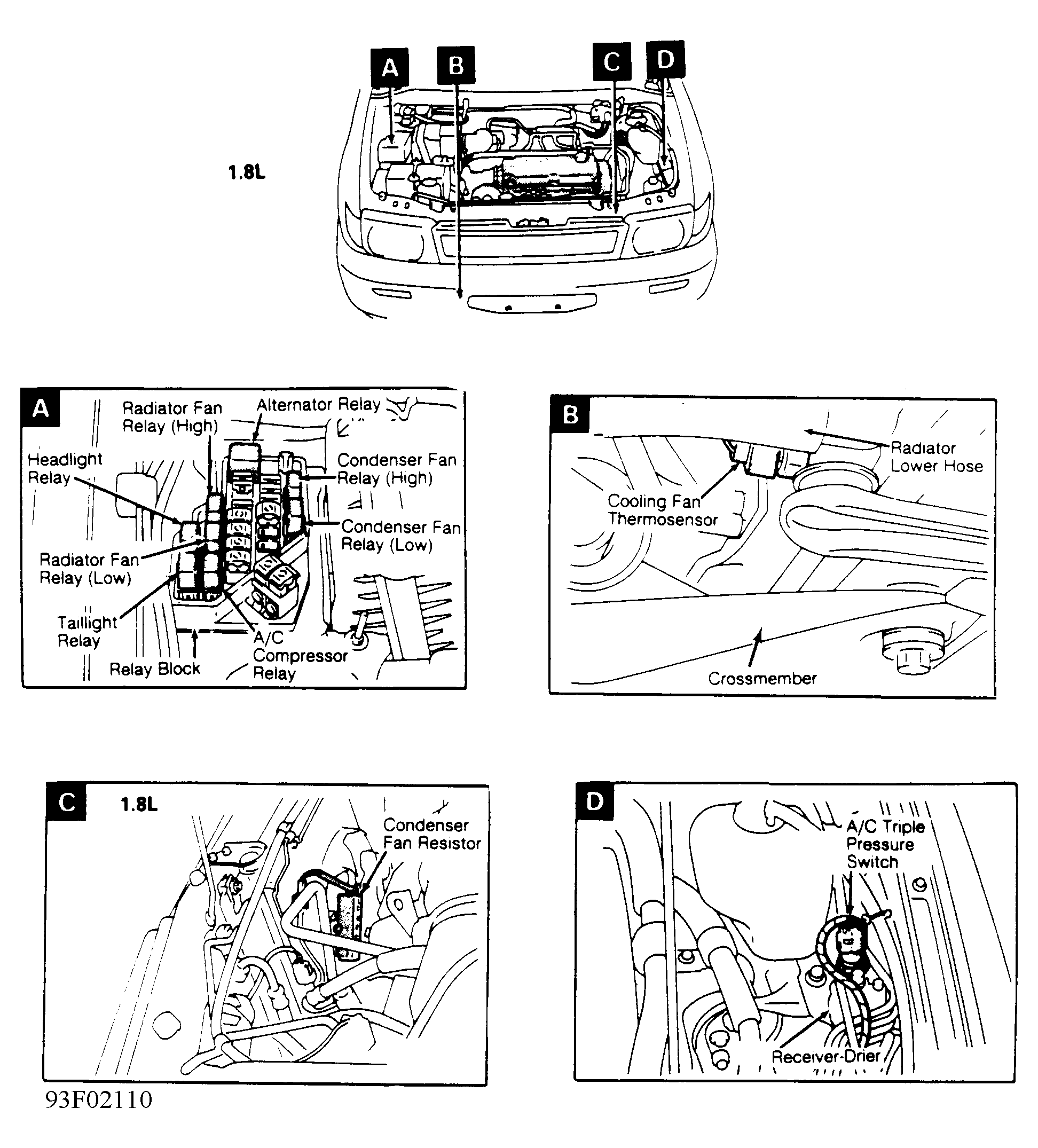

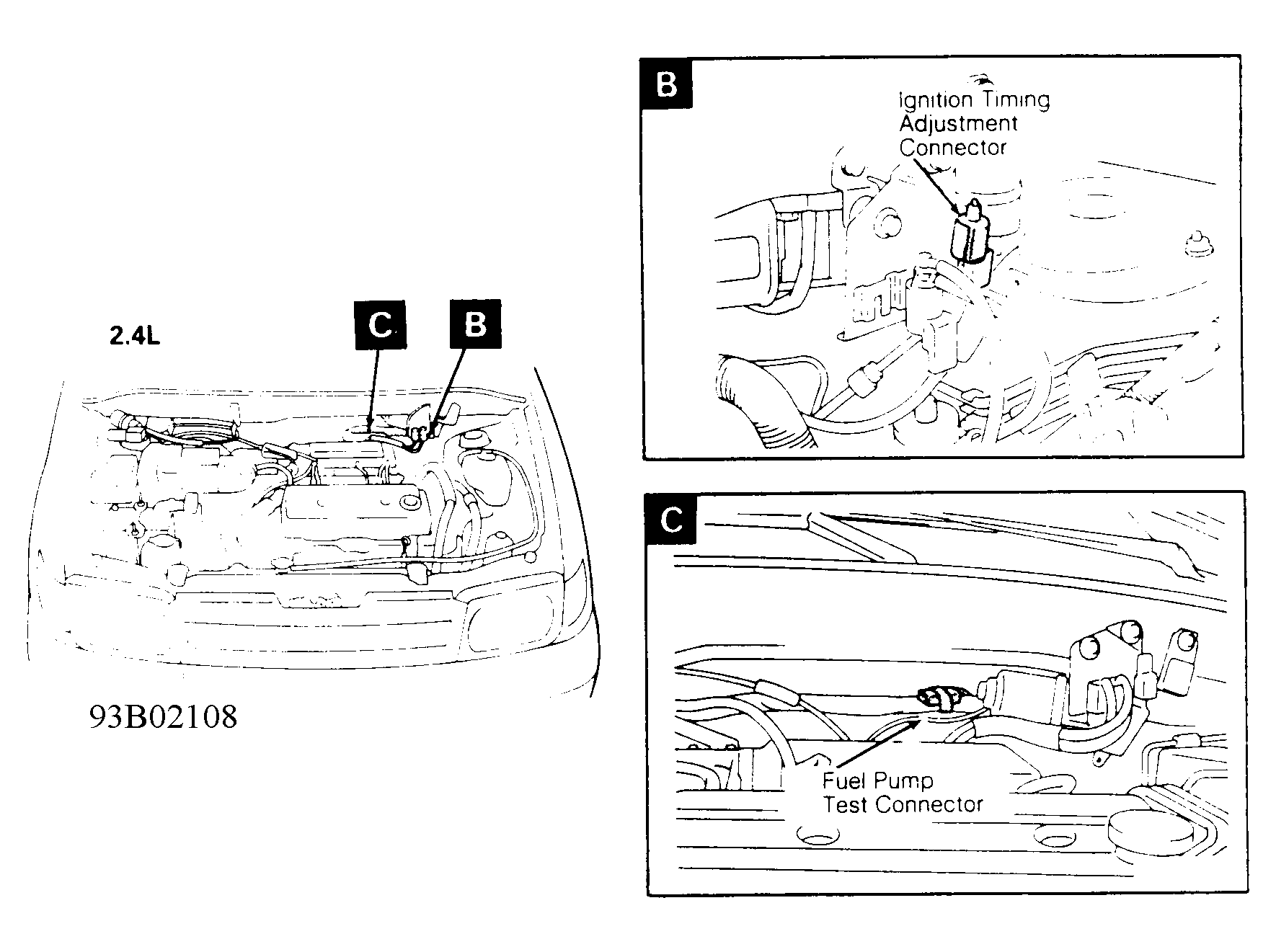

| View of Resistor, Switch & Relays | ||||
| 1.8L | On right front fender panel, near battery. See Figure . | |||
| 2.4L | On right front fender panel, near battery. See Figure . | |||
| Relay Block & Fusible Link | ||||
| 1.8L | On right front fender panel, near battery. See Figure . | |||
| 2.4L | On right front fender panel, near battery. See Figure . | |||
| Fuse Block Location | On right front fender panel, near battery. See Figure . | |||
| 2.4L Engine Compartment | On right front fender panel, near battery. See Figure . | |||
| Passenger Compartment | Under left side of dash panel, above fuse block. | |||
