Electrical Component Locator
>>
Component Location Graphics
Component Location Graphics
NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.

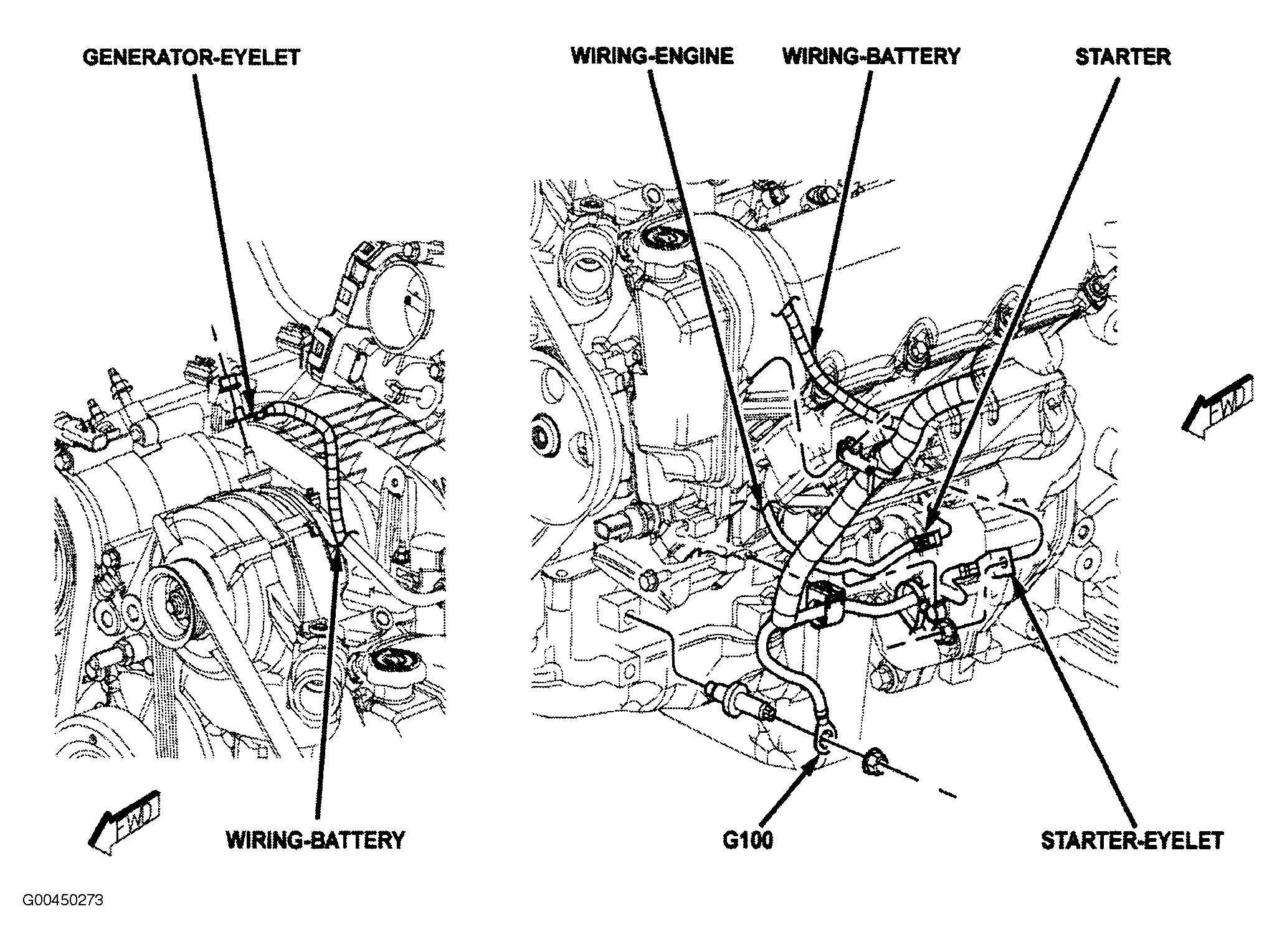

Fig 1: Right Side Of Engine (3.7L)
Courtesy of DAIMLERCHRYSLER CORP.

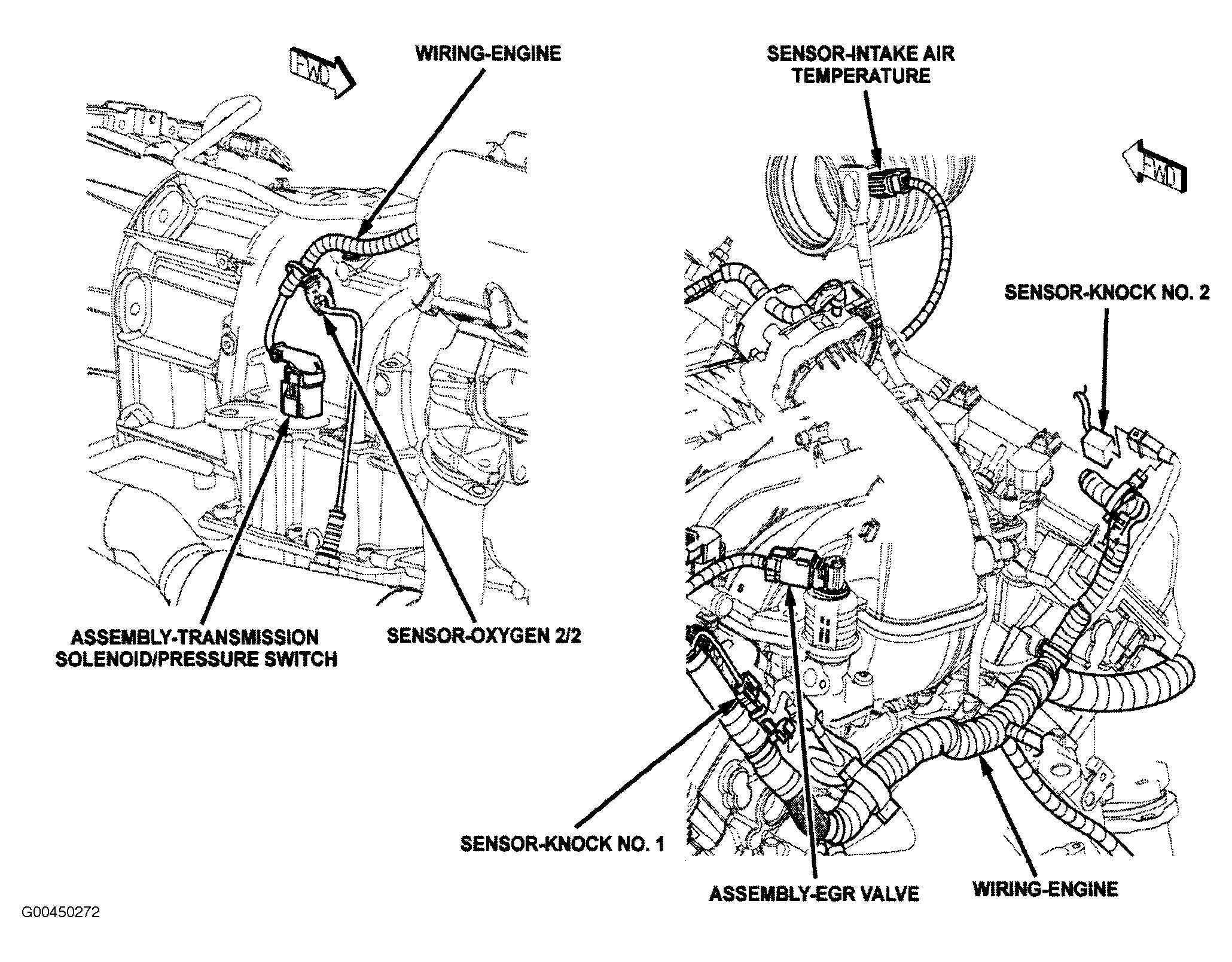

Fig 2: Rear Of Engine (3.7L)
Courtesy of DAIMLERCHRYSLER CORP.

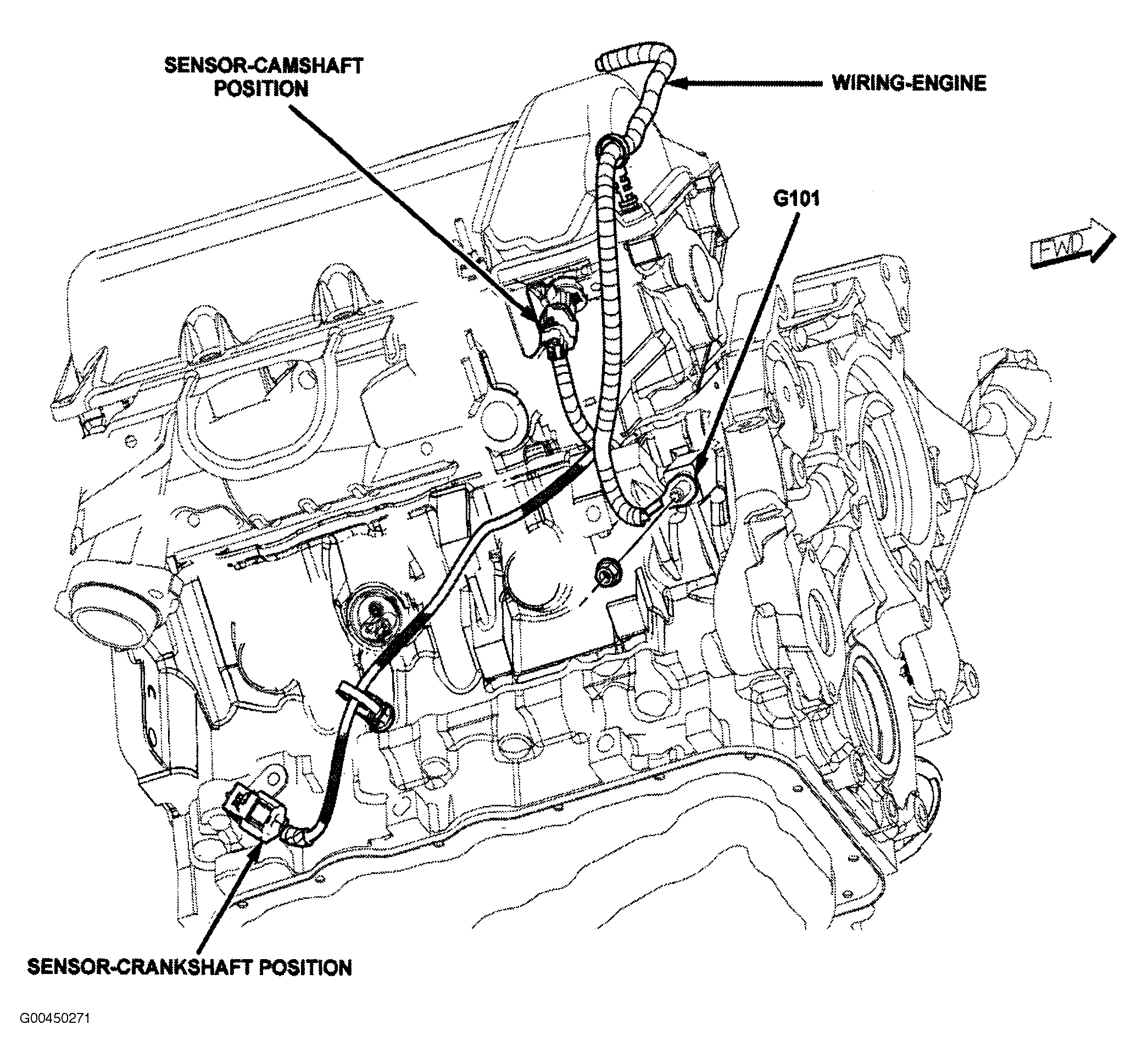

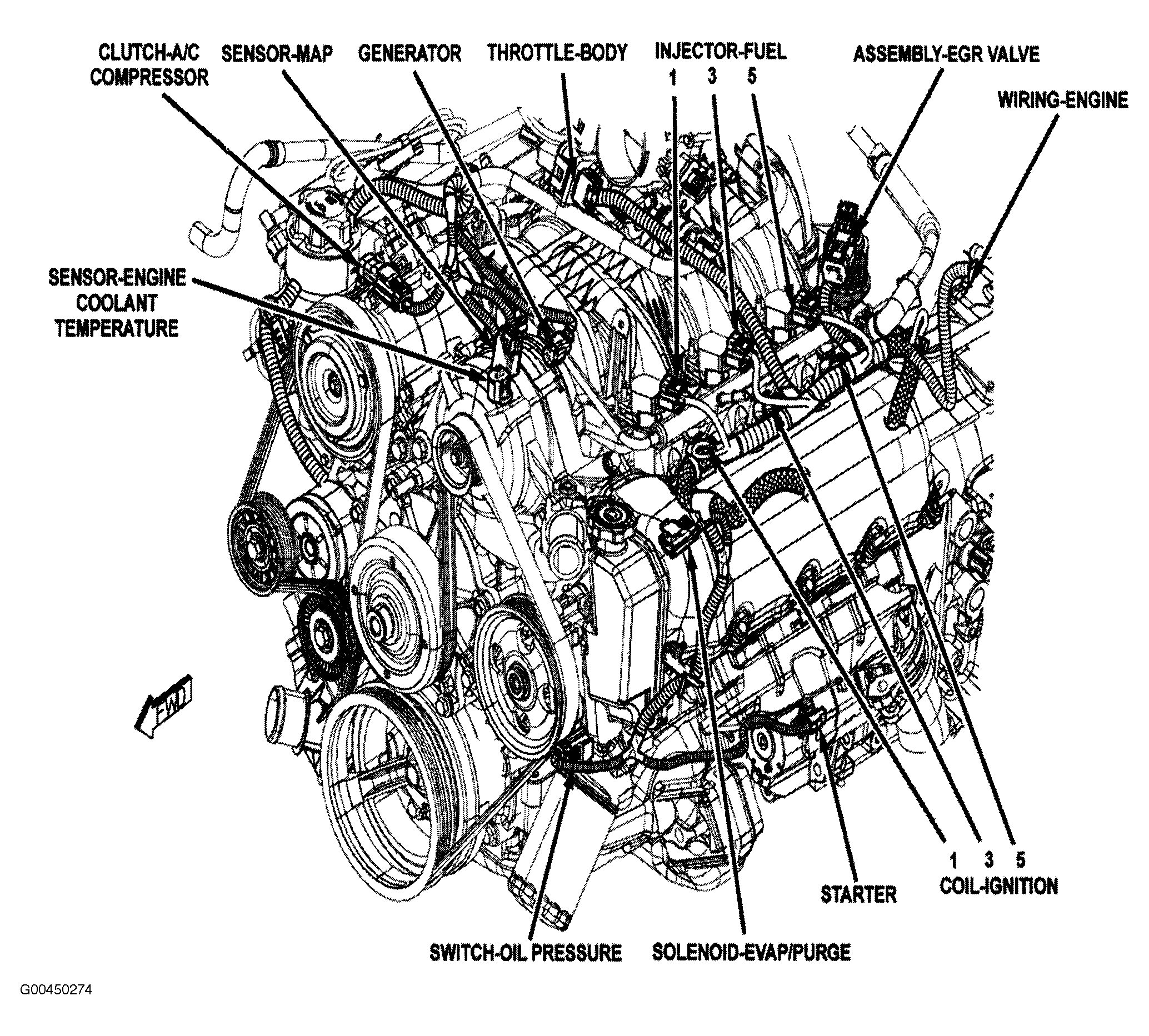

Fig 3: Left Side Of Engine (3.7L)
Courtesy of DAIMLERCHRYSLER CORP.

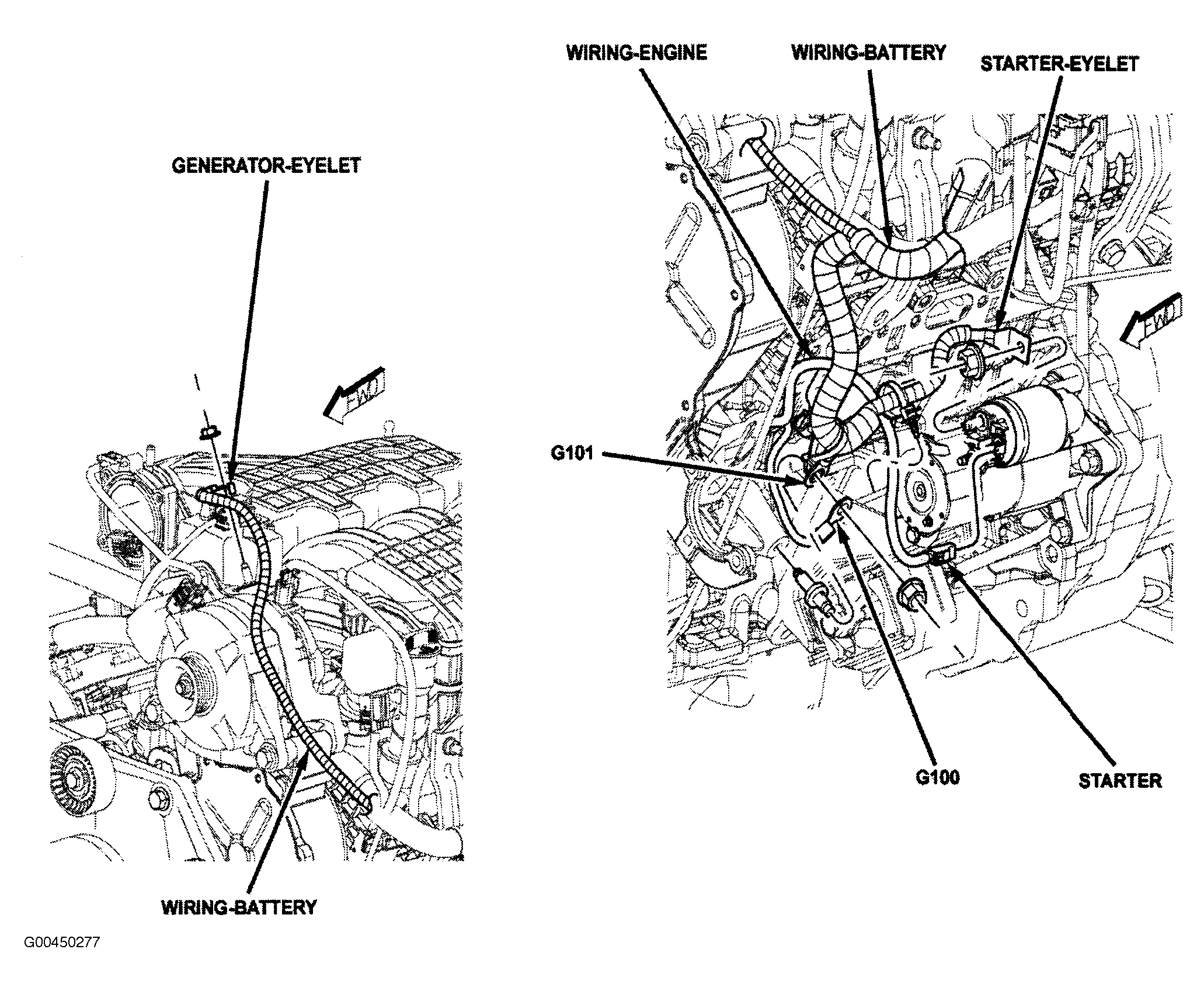

Fig 4: Left Side Of Engine (3.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 5: Right Side Of Engine (3.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 6: Manual Transmission (3.7L)
Courtesy of DAIMLERCHRYSLER CORP.

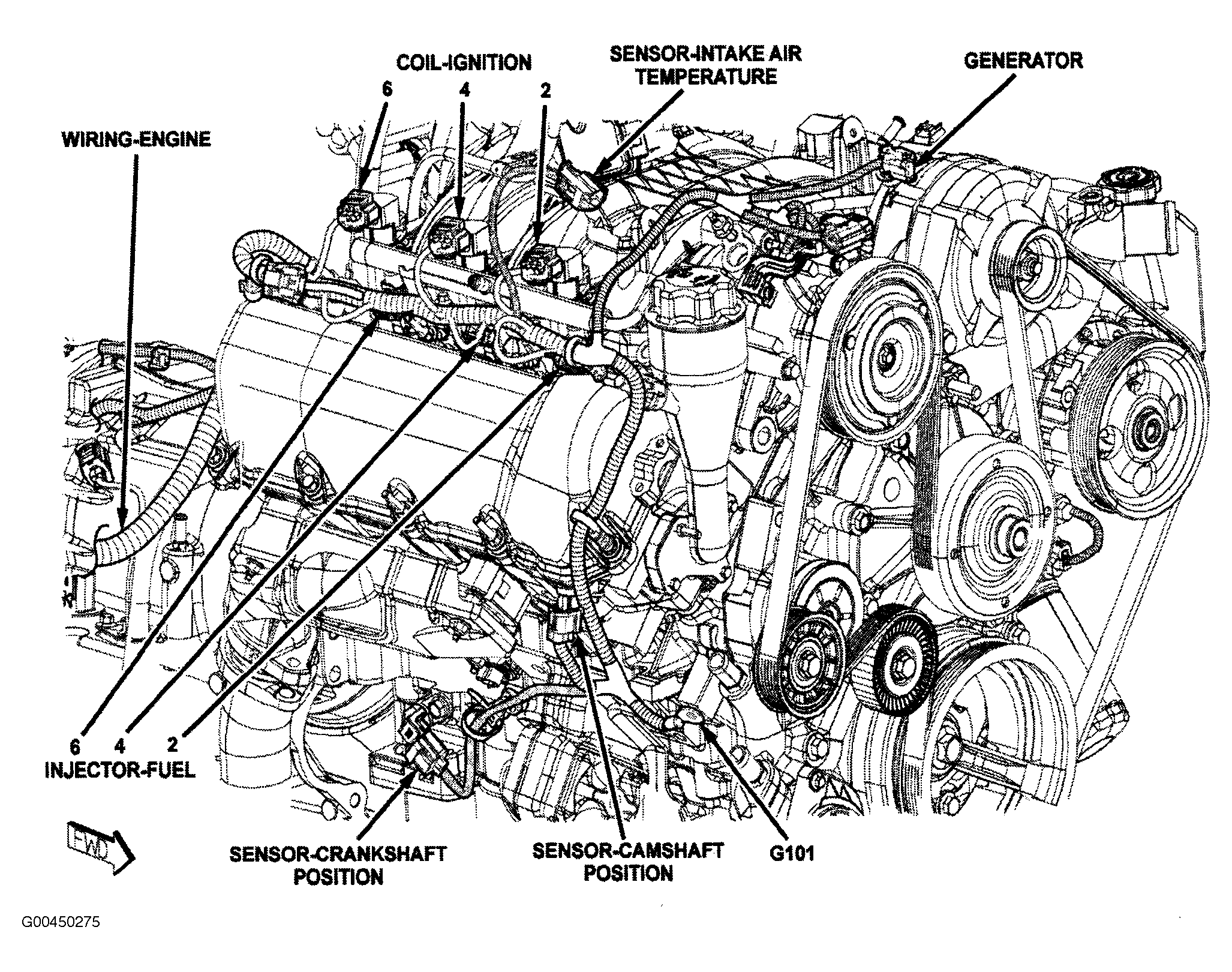

Fig 7: Left Side Of Engine (4.0L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 8: Right Side Of Engine (4.0L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 9: Left Side Of Engine (4.0L)
Courtesy of DAIMLERCHRYSLER CORP.

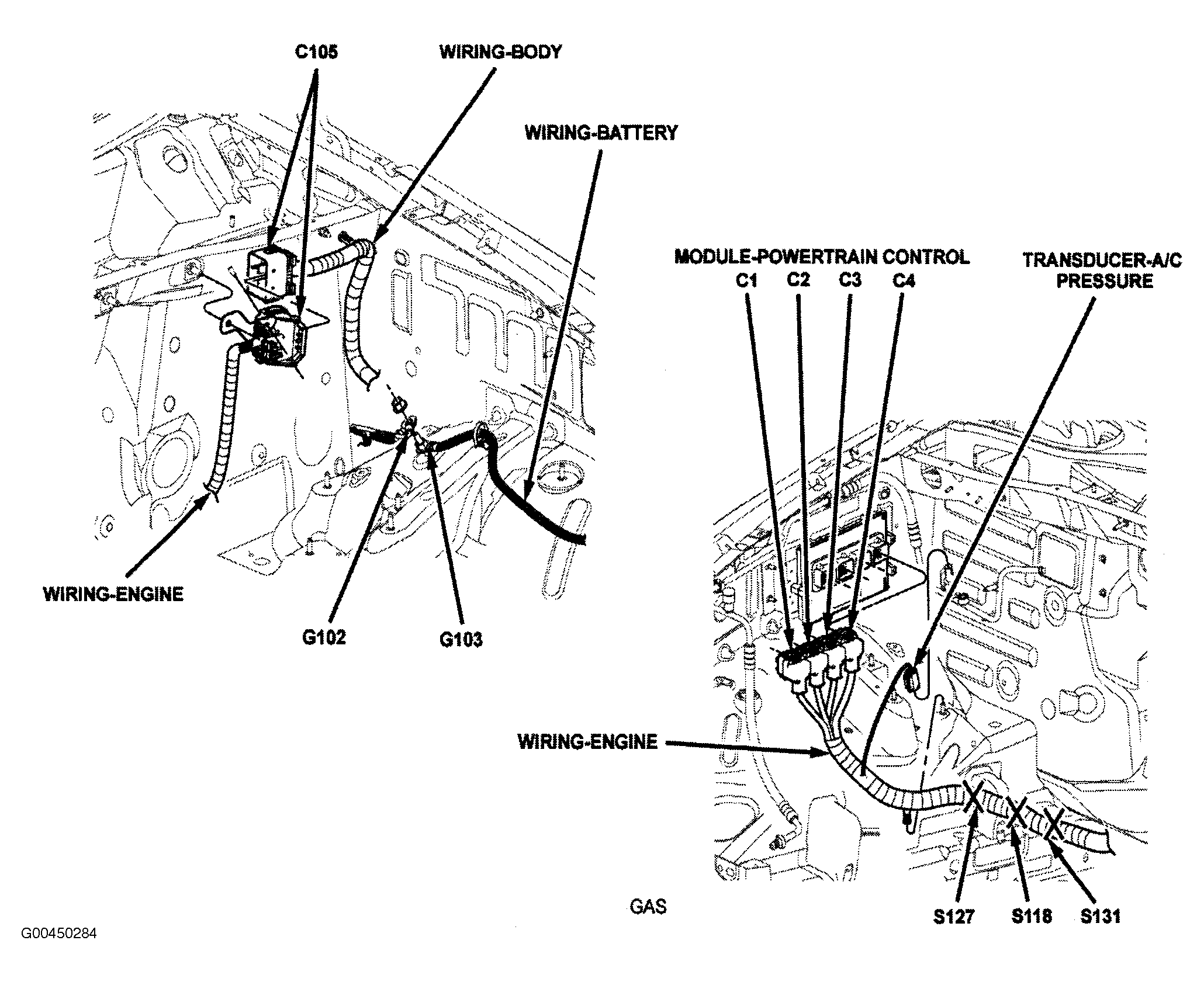

Fig 10: Left Rear Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.

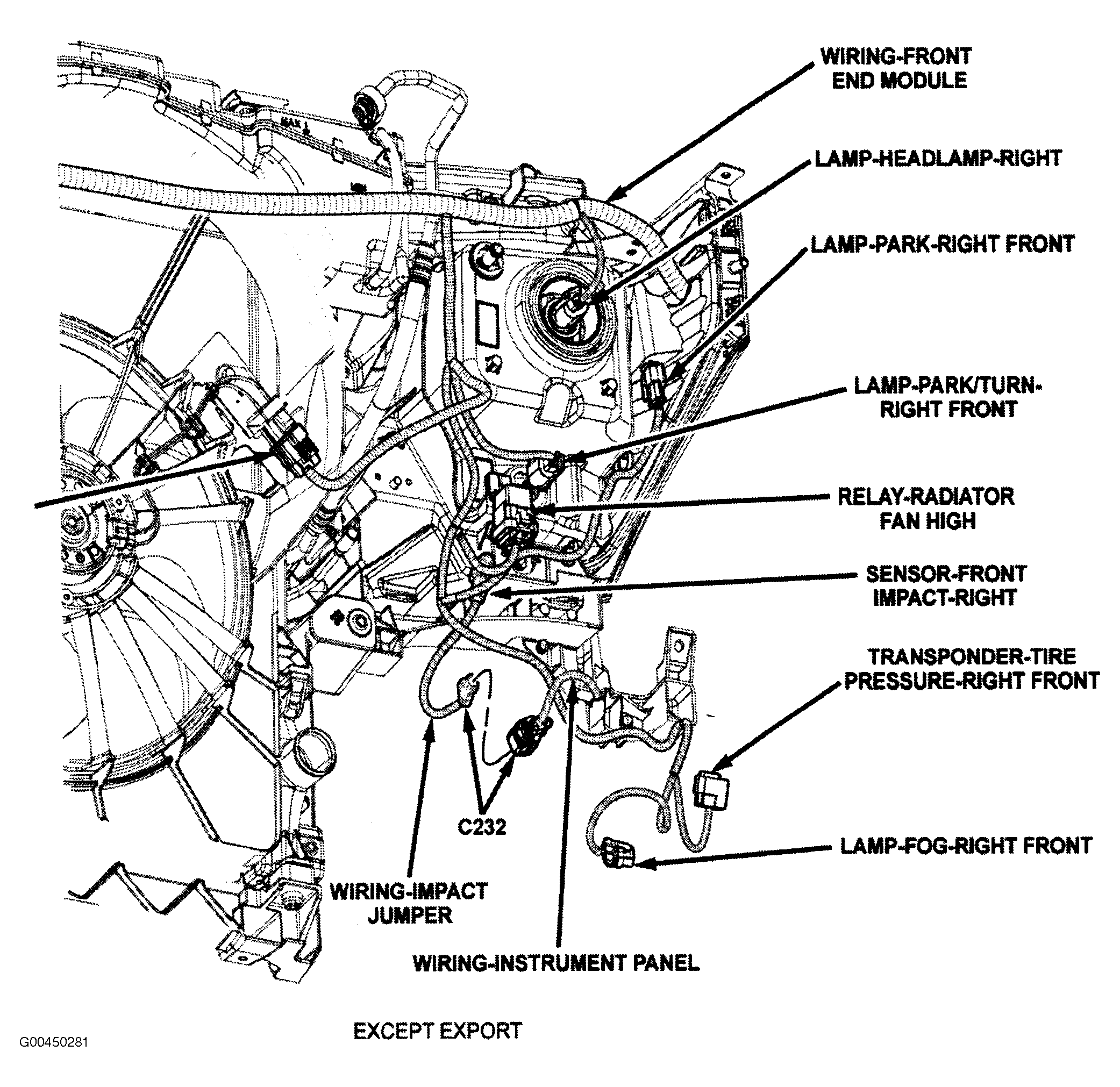

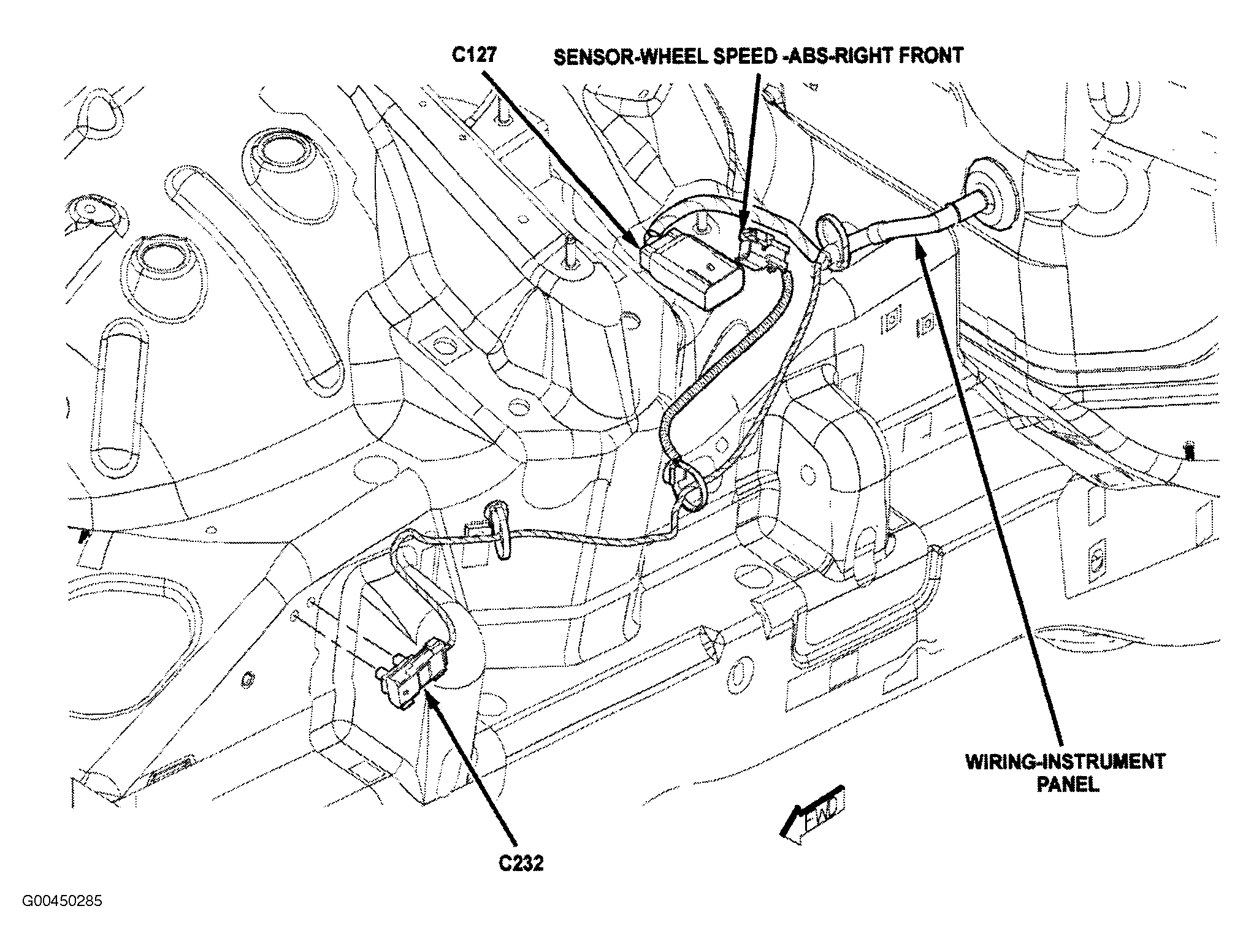

Fig 11: Right Front Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.

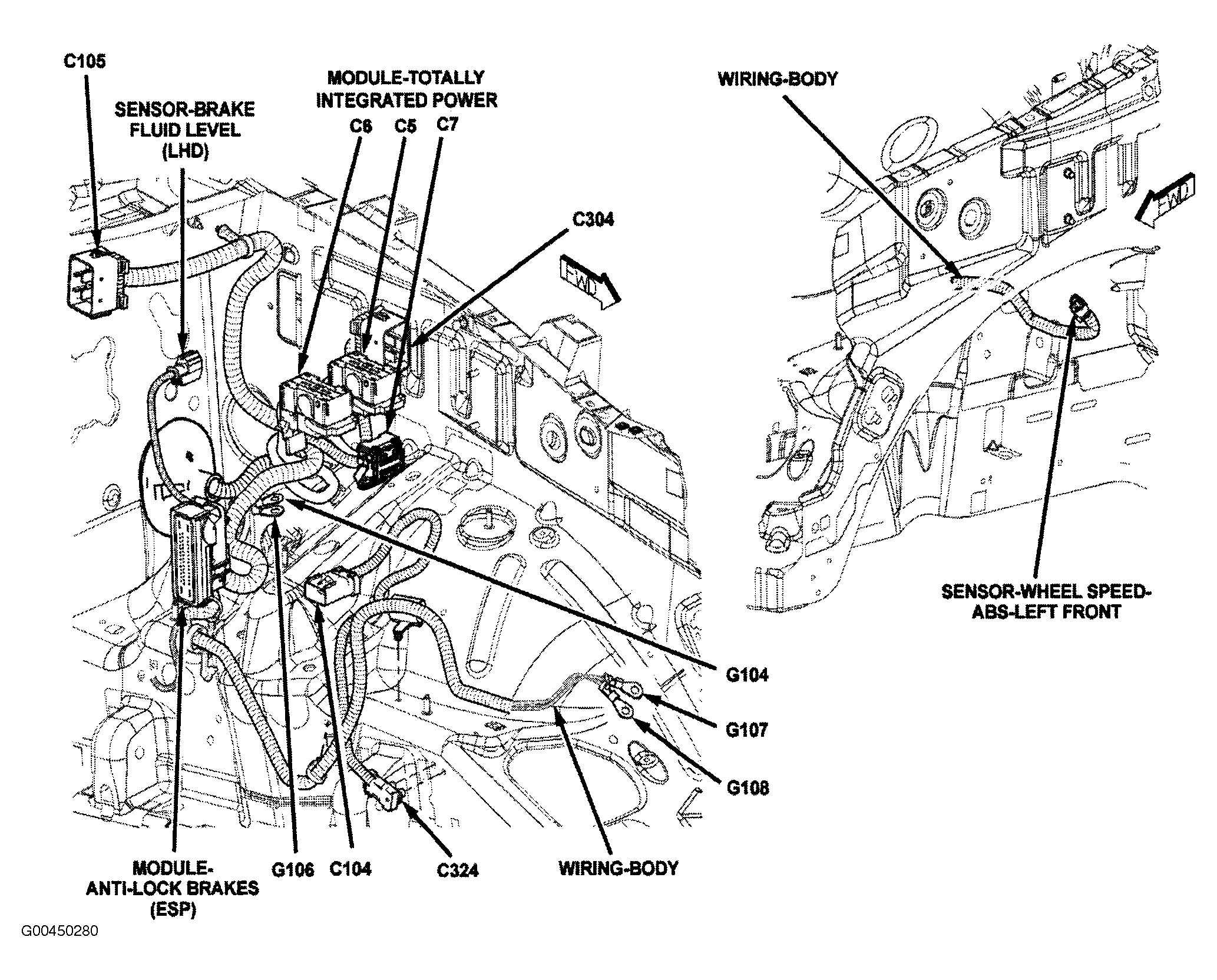

Fig 12: Left Side Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 13: Left Side Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 14: Rear Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 15: Right Rear Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.

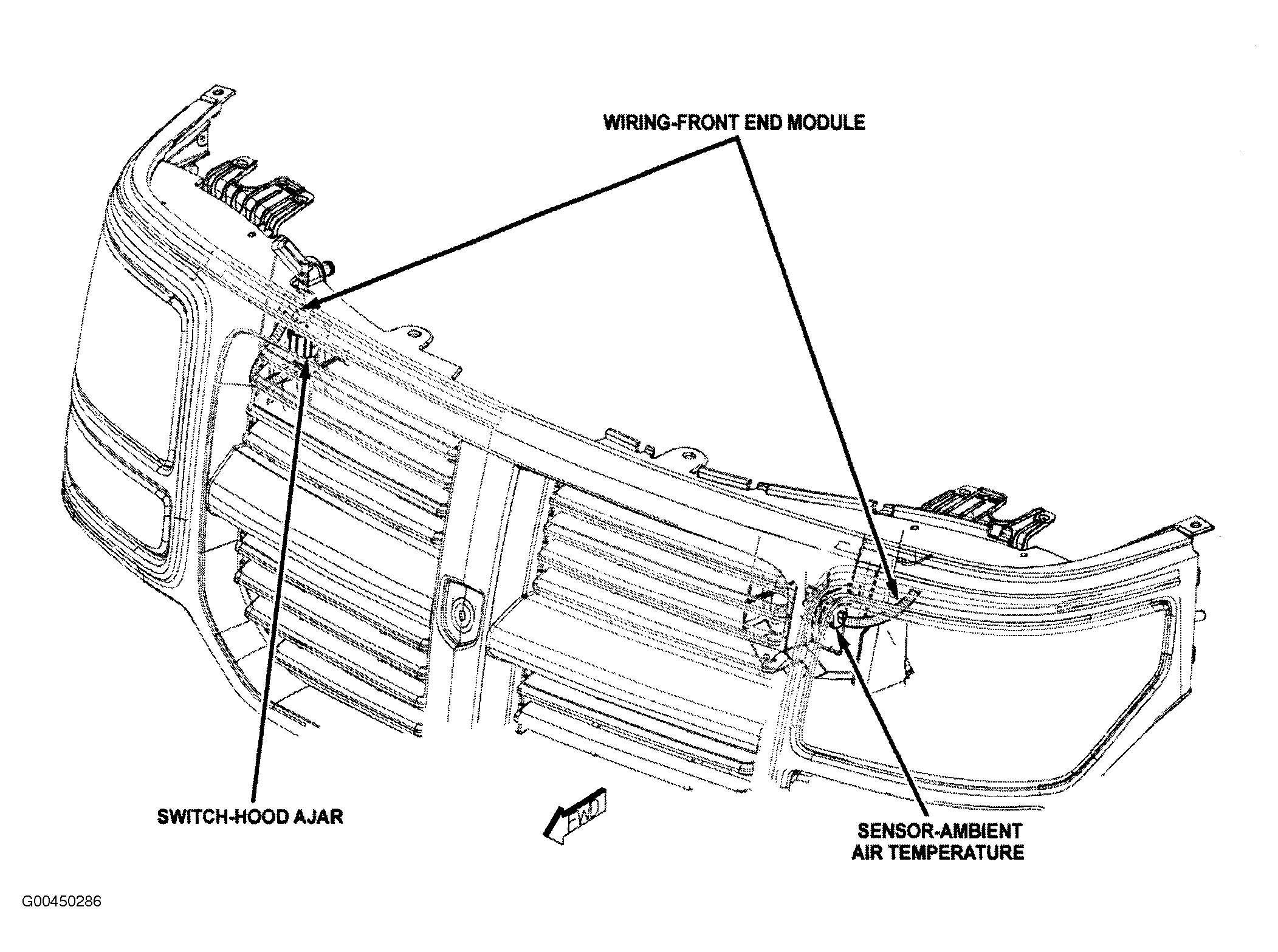

Fig 16: Front Fascia
Courtesy of DAIMLERCHRYSLER CORP.

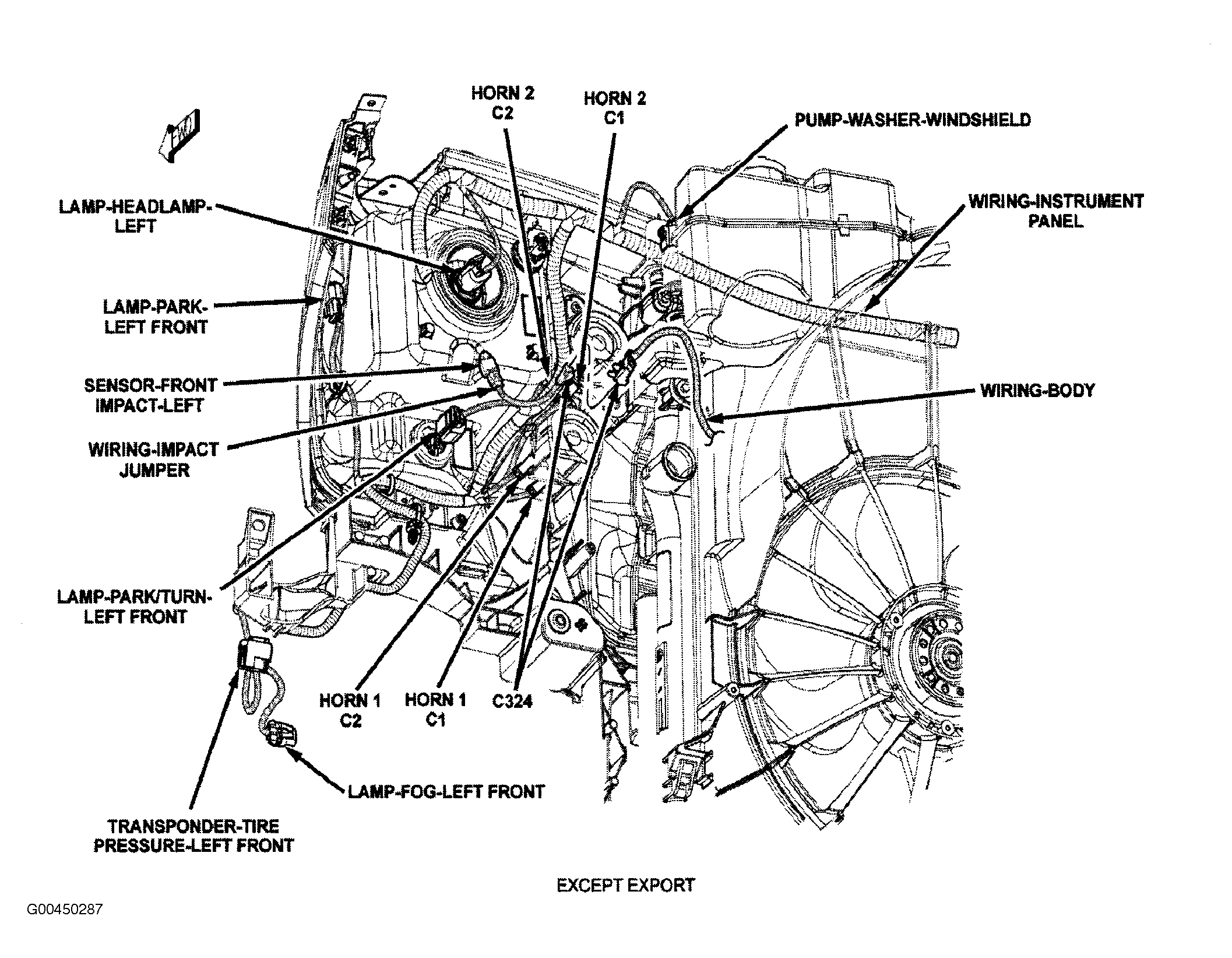

Fig 17: Left Front Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 18: Left Side Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 19: Right Side Of Dash
Courtesy of DAIMLERCHRYSLER CORP.
Fig 20: Left End Of Dash
Courtesy of DAIMLERCHRYSLER CORP.
Fig 21: Left Side Of Dash
Courtesy of DAIMLERCHRYSLER CORP.

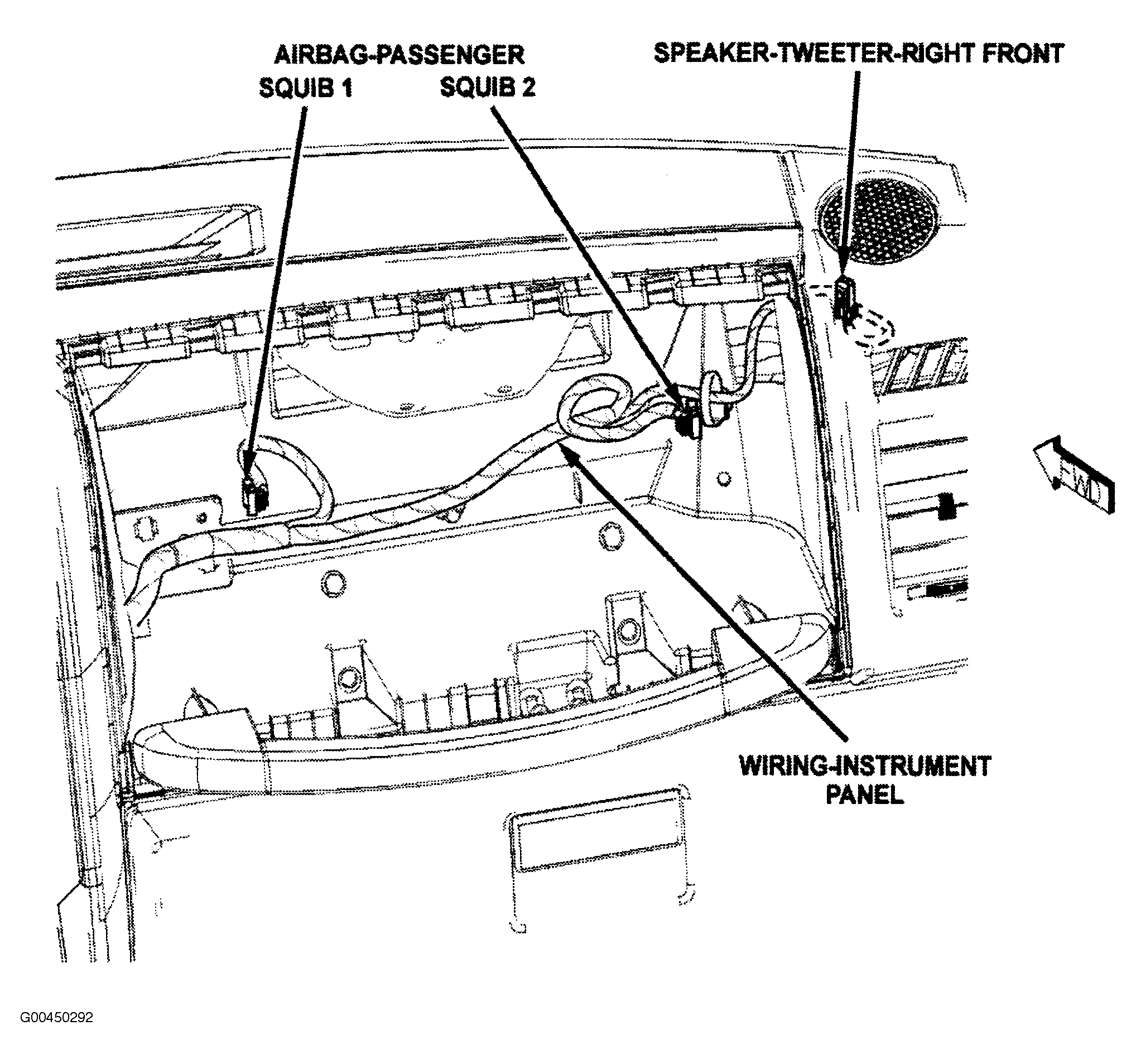

Fig 22: Right Side Of Dash
Courtesy of DAIMLERCHRYSLER CORP.
Fig 23: Left Side Of Dash
Courtesy of DAIMLERCHRYSLER CORP.

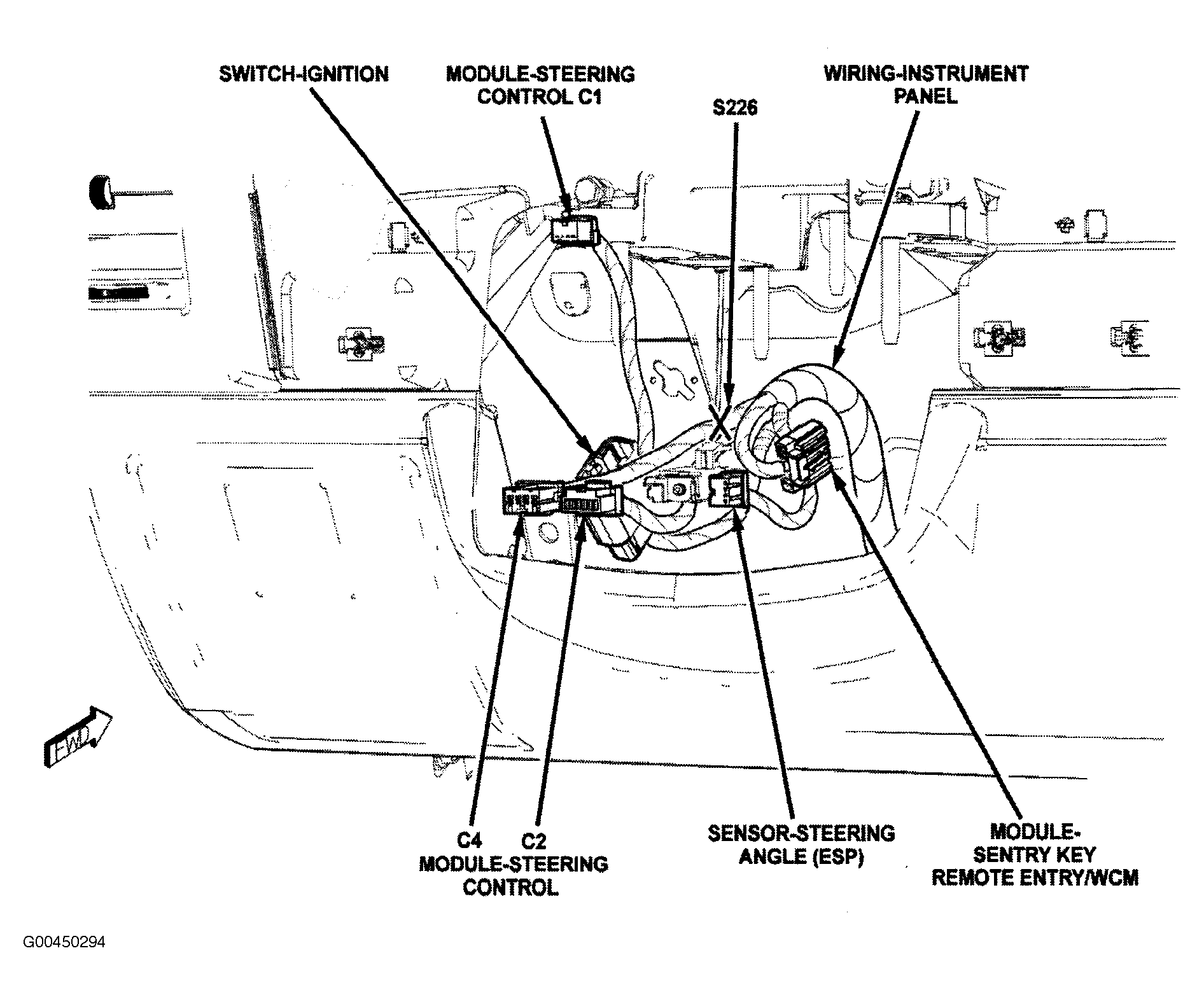

Fig 24: Steering Column
Courtesy of DAIMLERCHRYSLER CORP.

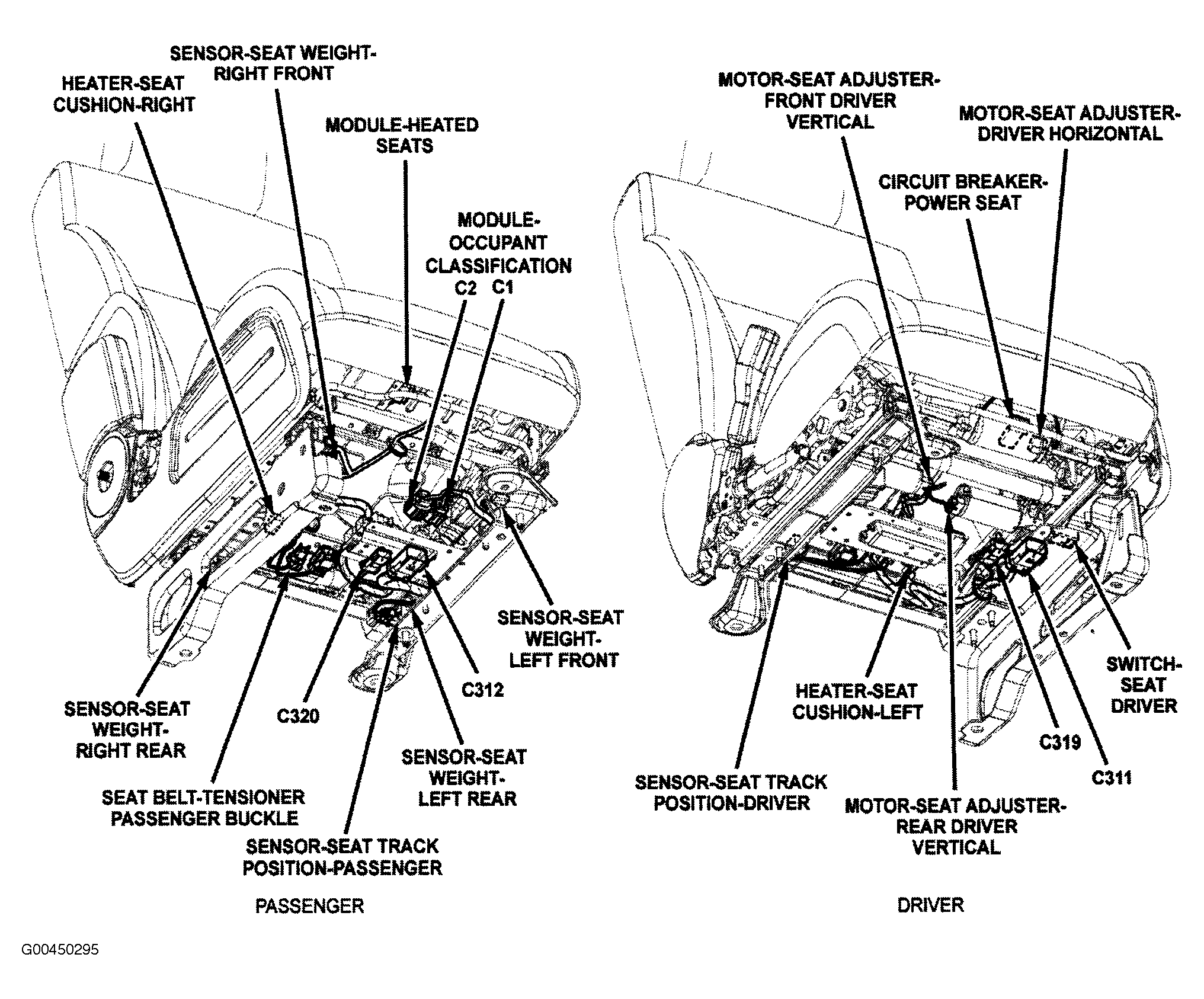

Fig 25: Front Seats
Courtesy of DAIMLERCHRYSLER CORP.
Fig 26: Left "D" Pillar
Courtesy of DAIMLERCHRYSLER CORP.

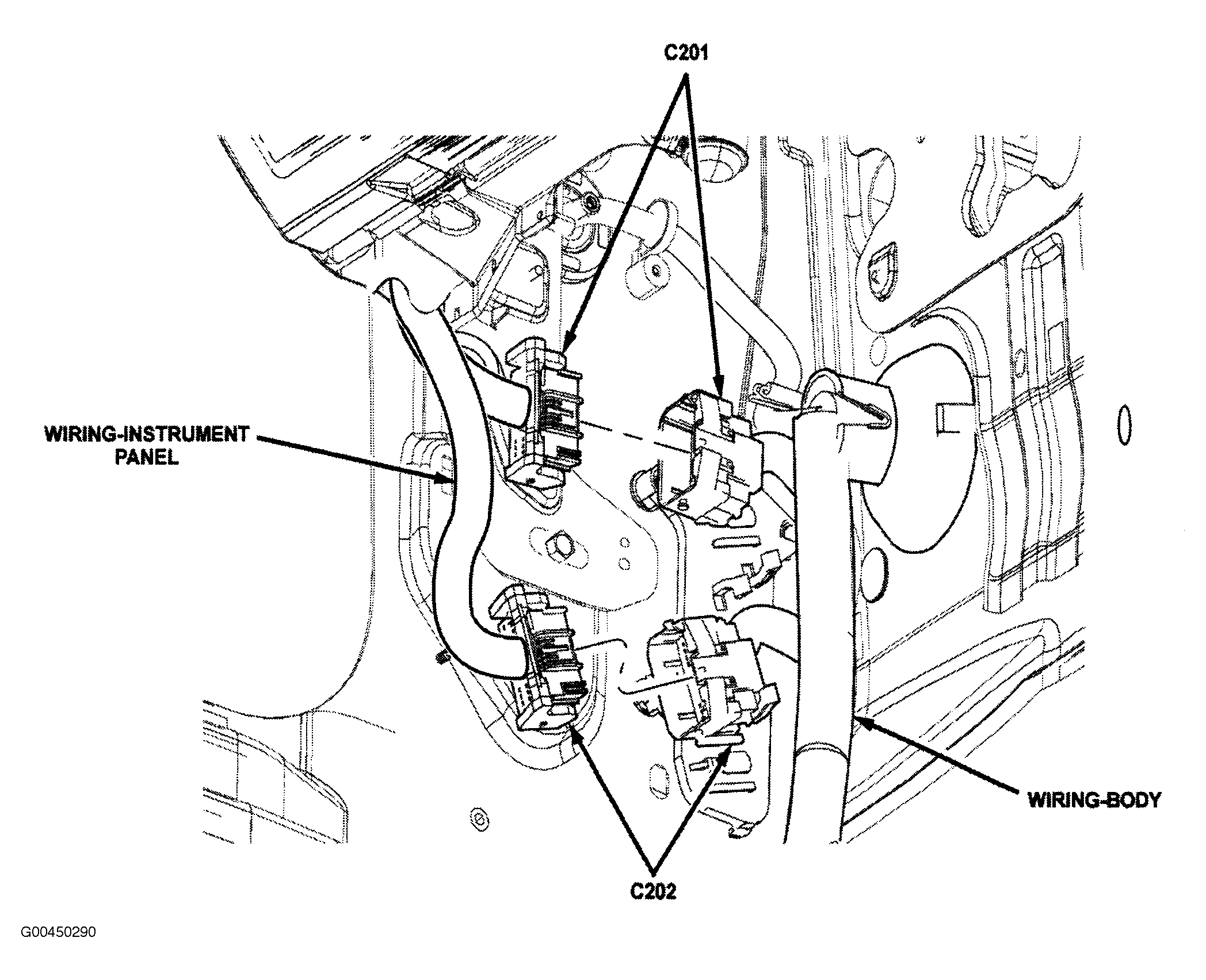

Fig 27: Kick Panels
Courtesy of DAIMLERCHRYSLER CORP.
Fig 28: Front Interior Floor
Courtesy of DAIMLERCHRYSLER CORP.
Fig 29: Left Front Door (Right Front Similar)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 30: Left Rear Door (Right Rear Similar)
Courtesy of DAIMLERCHRYSLER CORP.

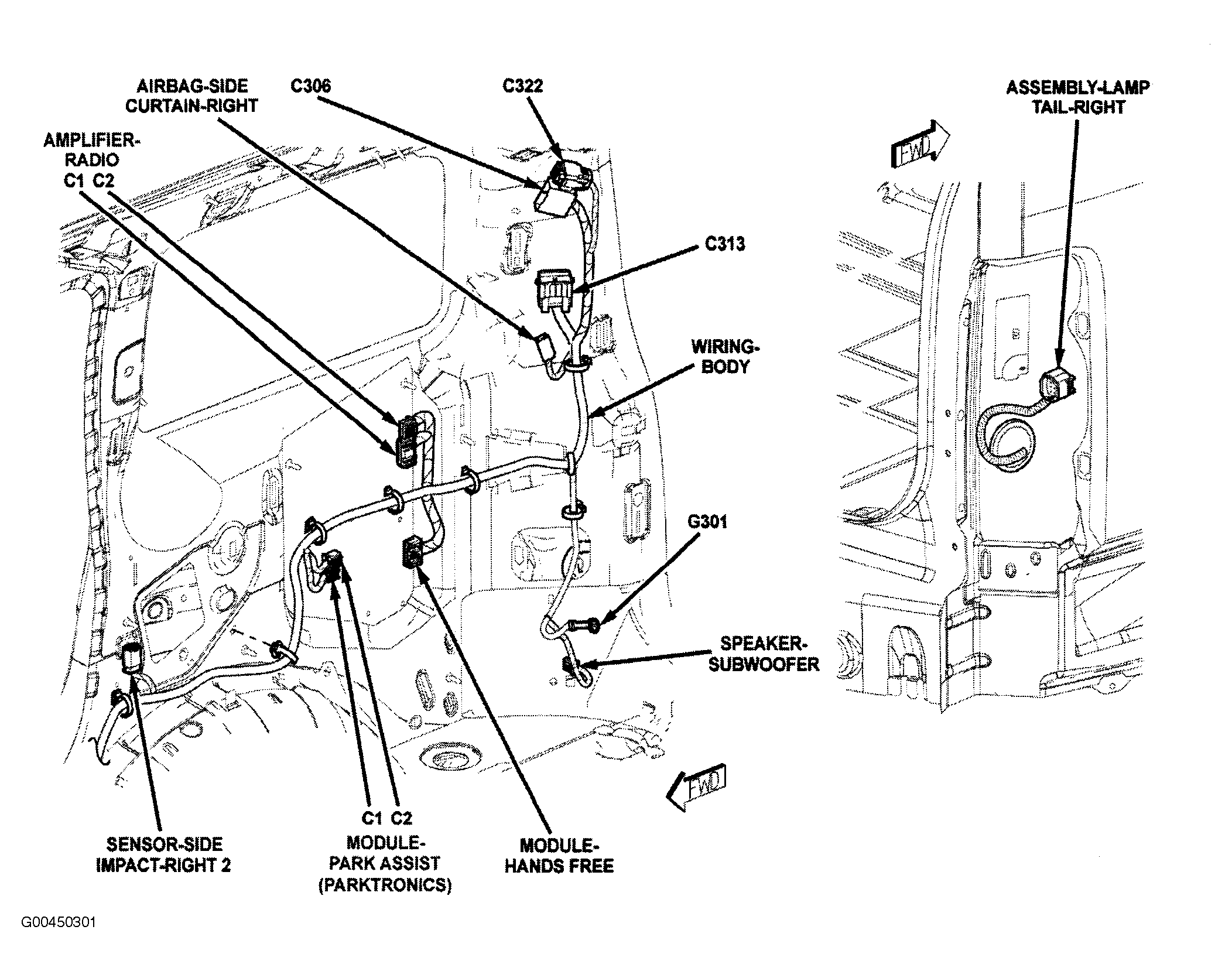

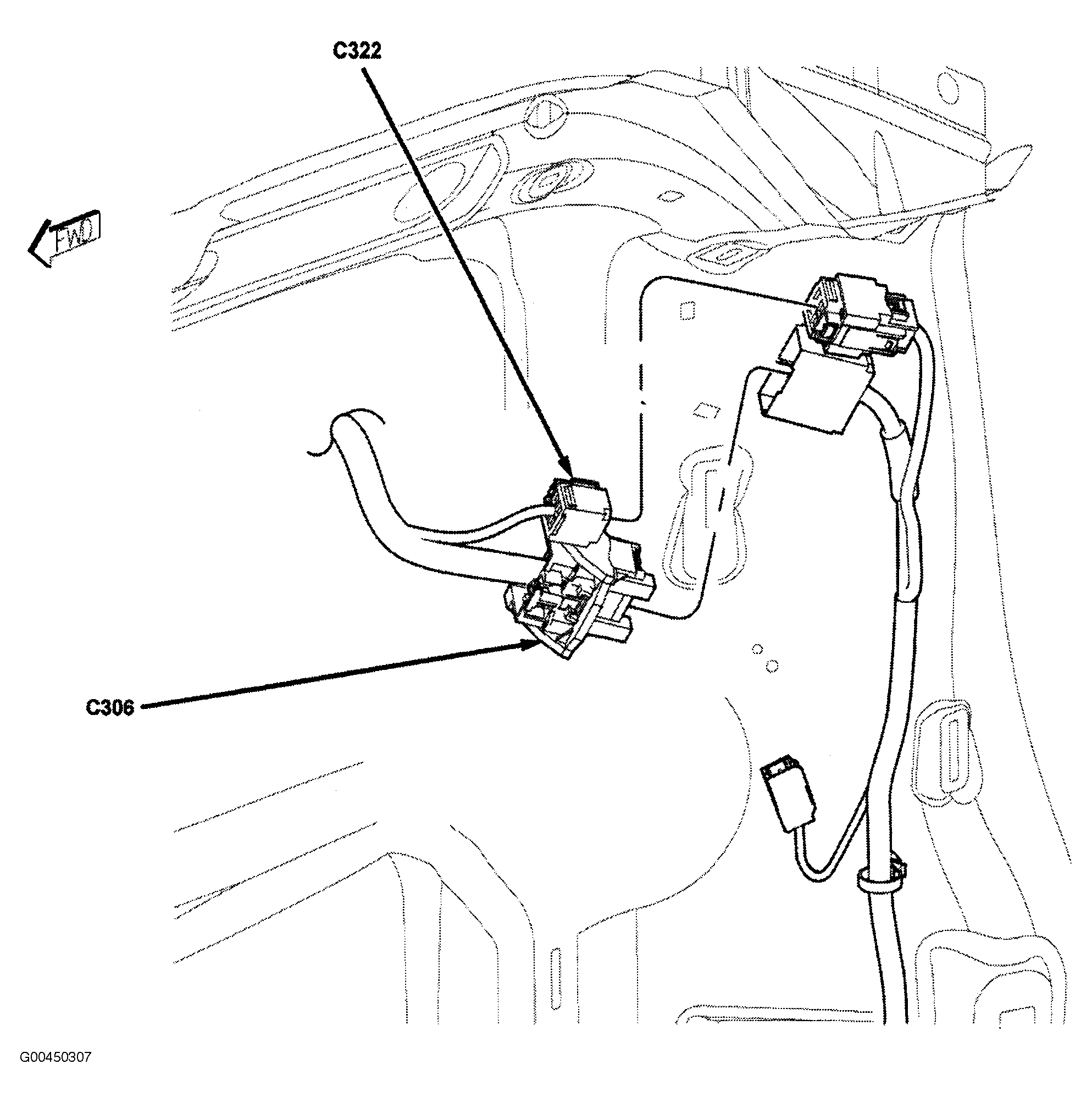

Fig 31: Right Quarterpanel
Courtesy of DAIMLERCHRYSLER CORP.

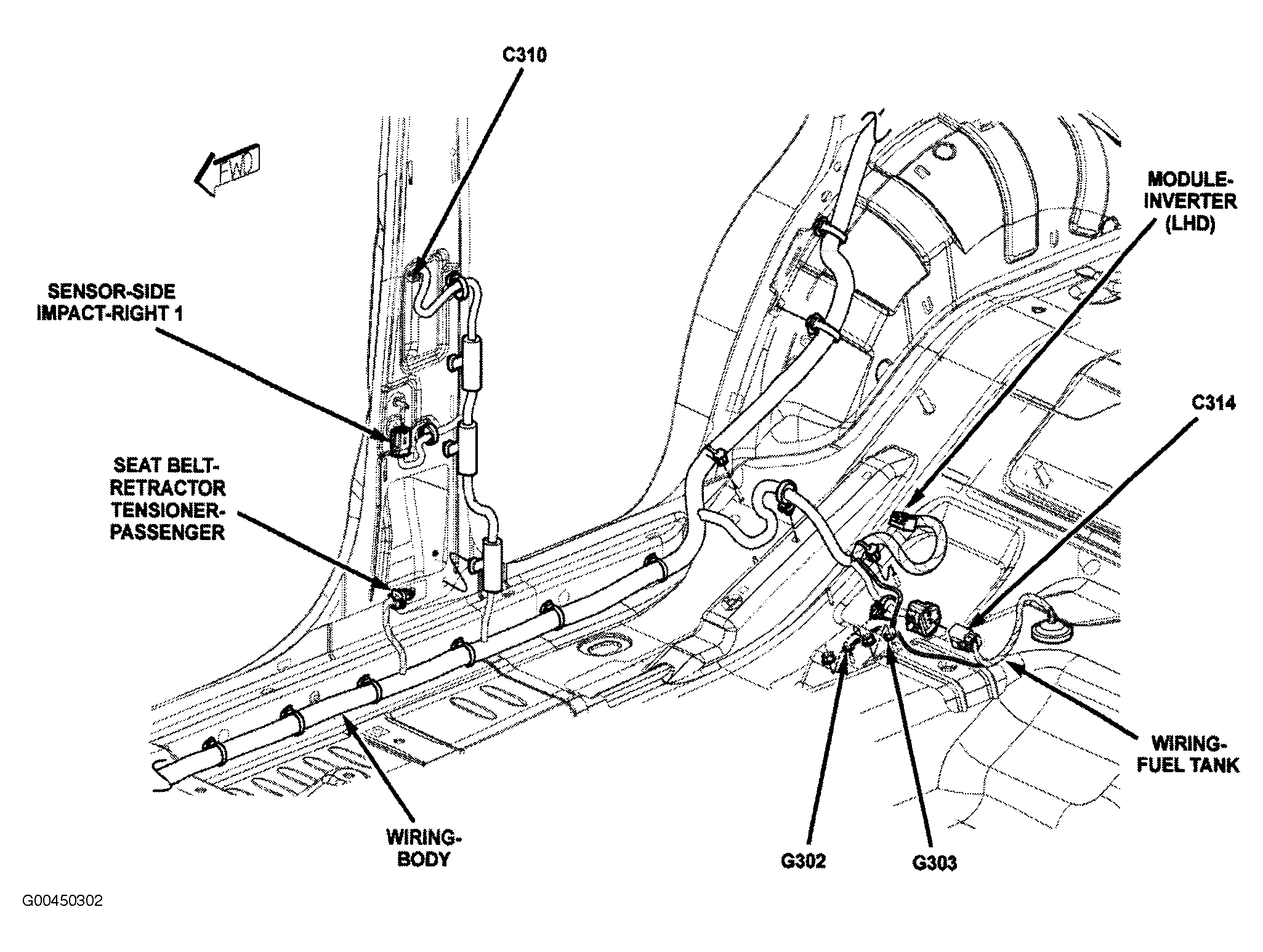

Fig 32: Right "B" & Under Right Side Of Rear Seat
Courtesy of DAIMLERCHRYSLER CORP.

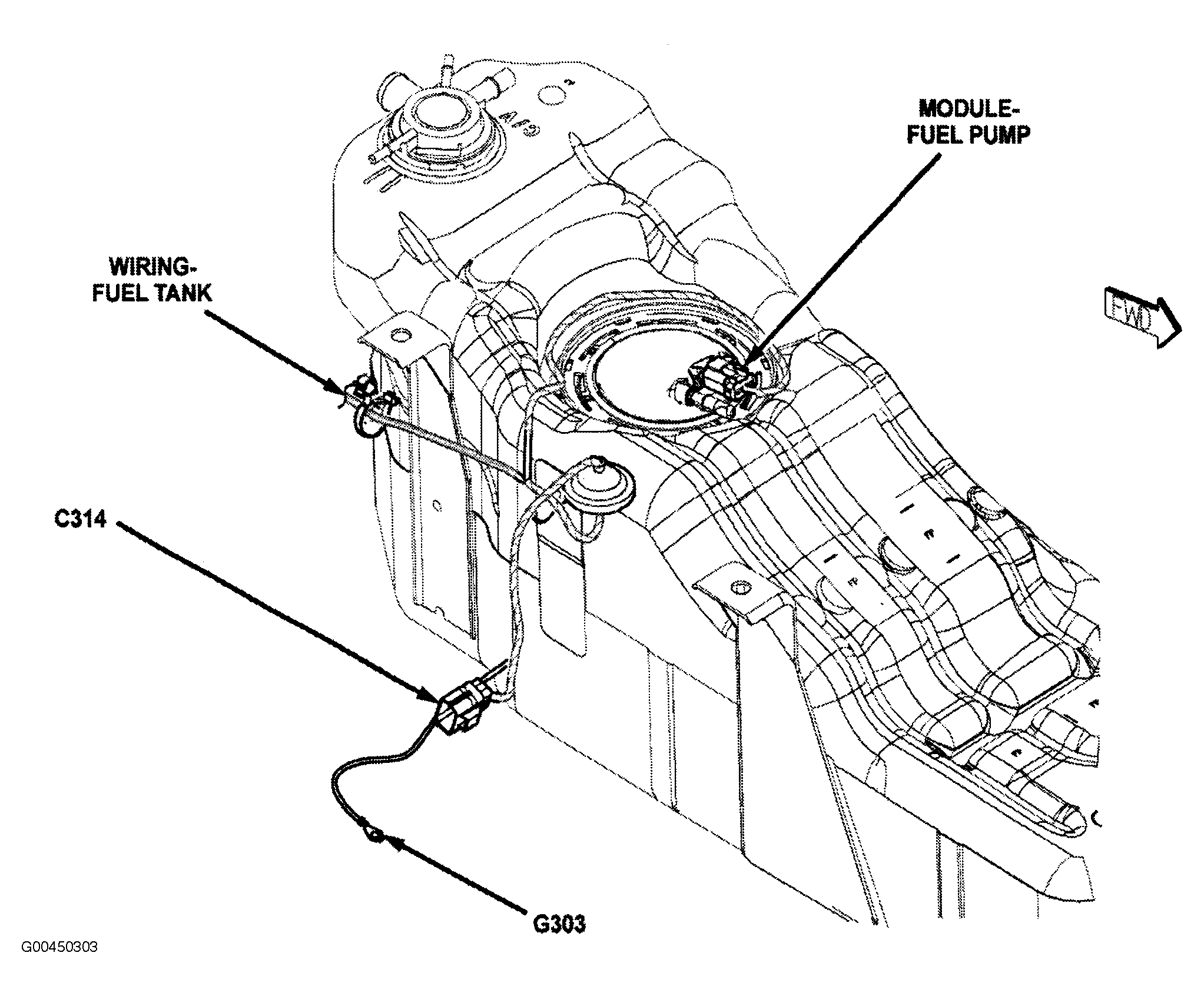

Fig 33: Fuel Tank
Courtesy of DAIMLERCHRYSLER CORP.
Fig 34: Left Quarterpanel
Courtesy of DAIMLERCHRYSLER CORP.
Fig 35: Left "B" & "C" Pillars
Courtesy of DAIMLERCHRYSLER CORP.

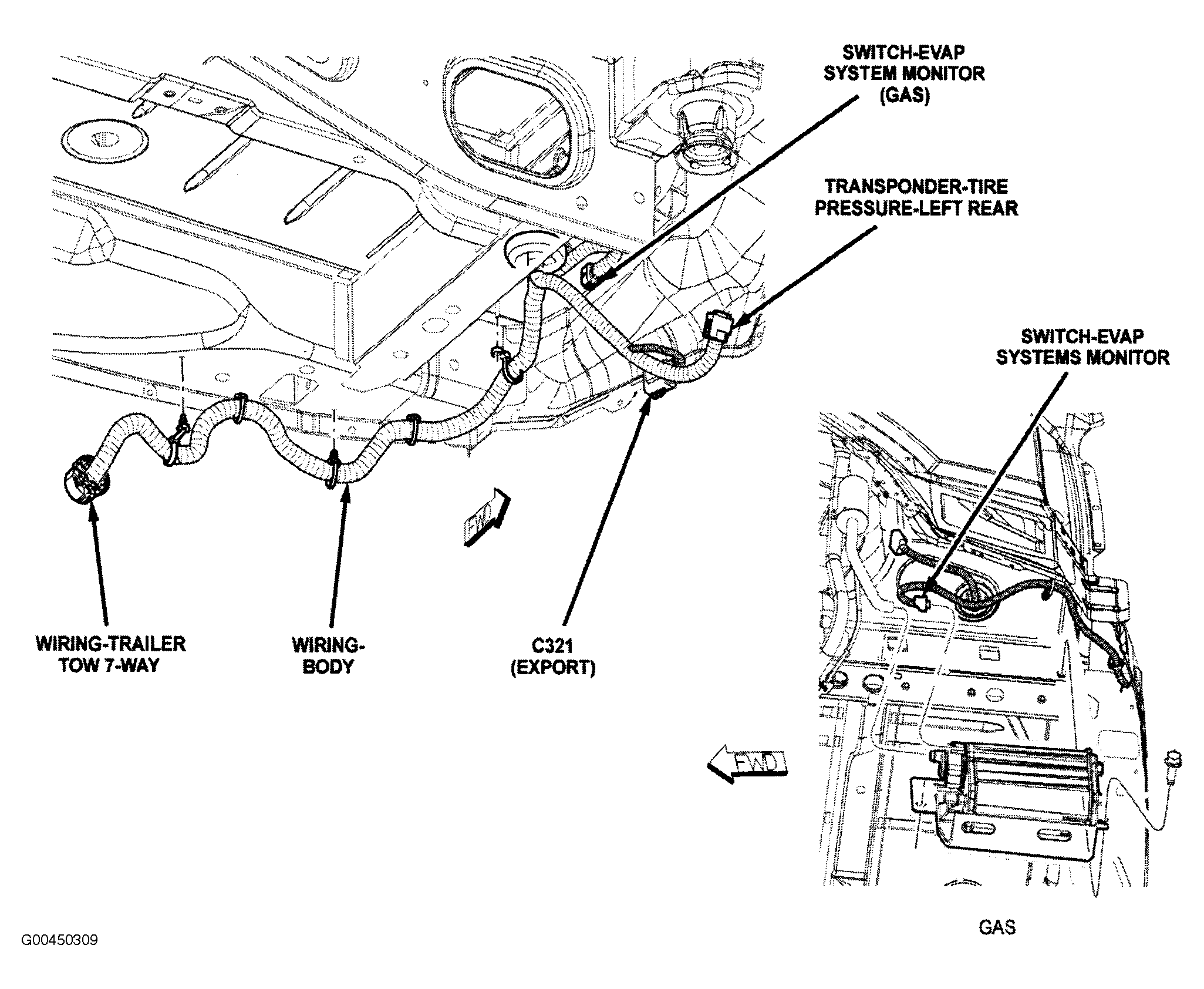

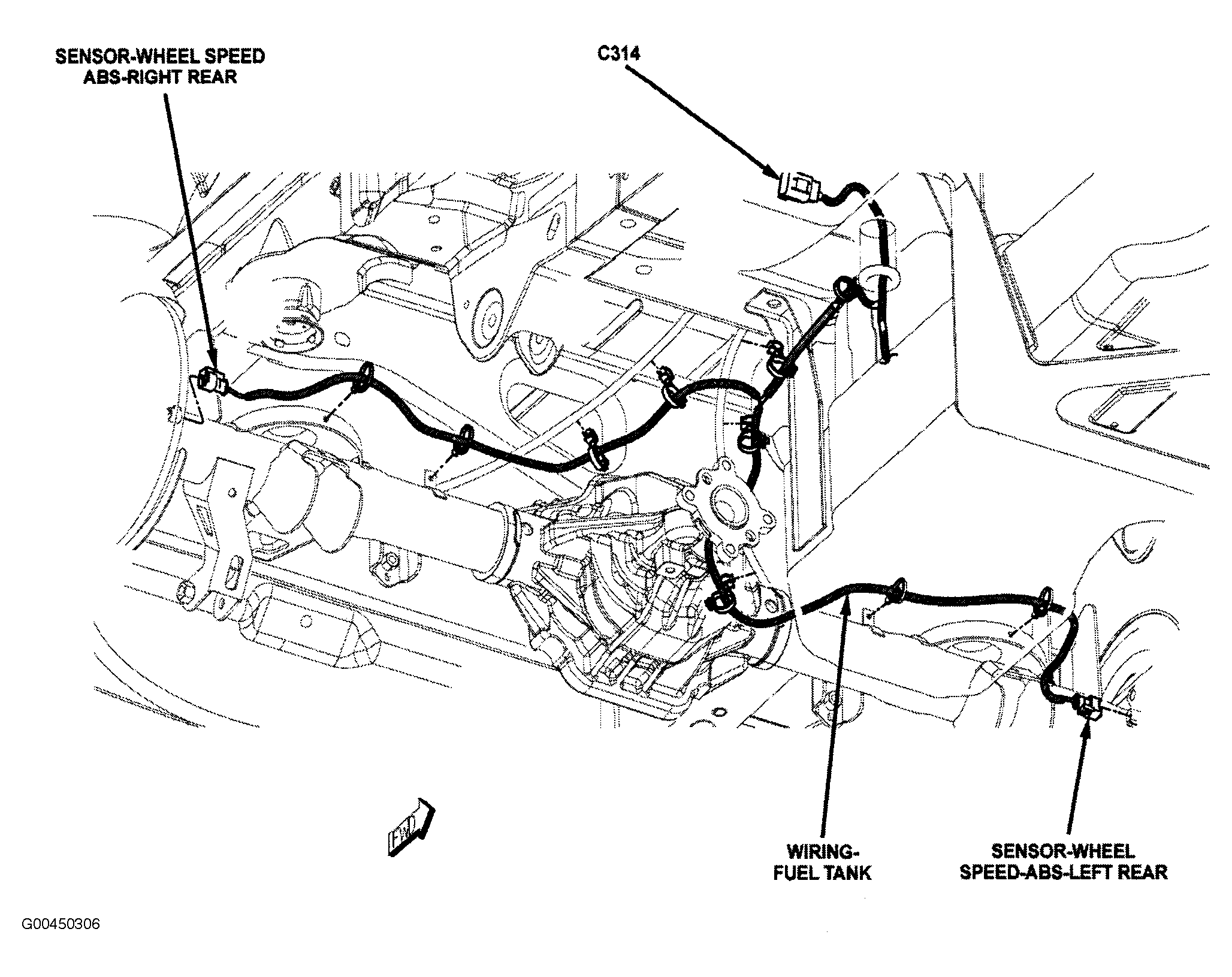

Fig 36: Rear Underbody
Courtesy of DAIMLERCHRYSLER CORP.
Fig 37: Right "D" Pillar
Courtesy of DAIMLERCHRYSLER CORP.

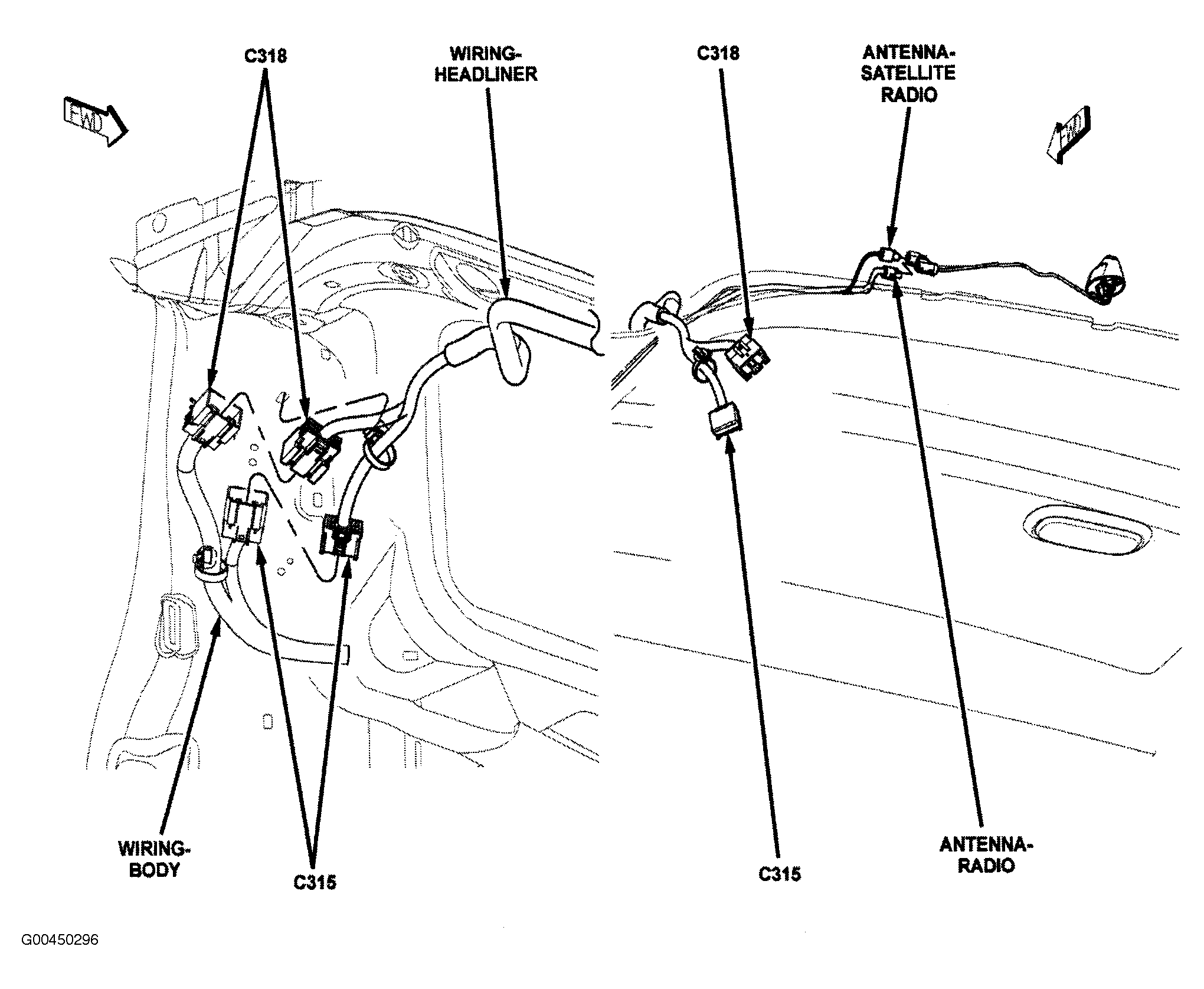

Fig 38: Rear Of Roof
Courtesy of DAIMLERCHRYSLER CORP.
Fig 39: Rear Underbody
Courtesy of DAIMLERCHRYSLER CORP.
Fig 40: Liftgate
Courtesy of DAIMLERCHRYSLER CORP.

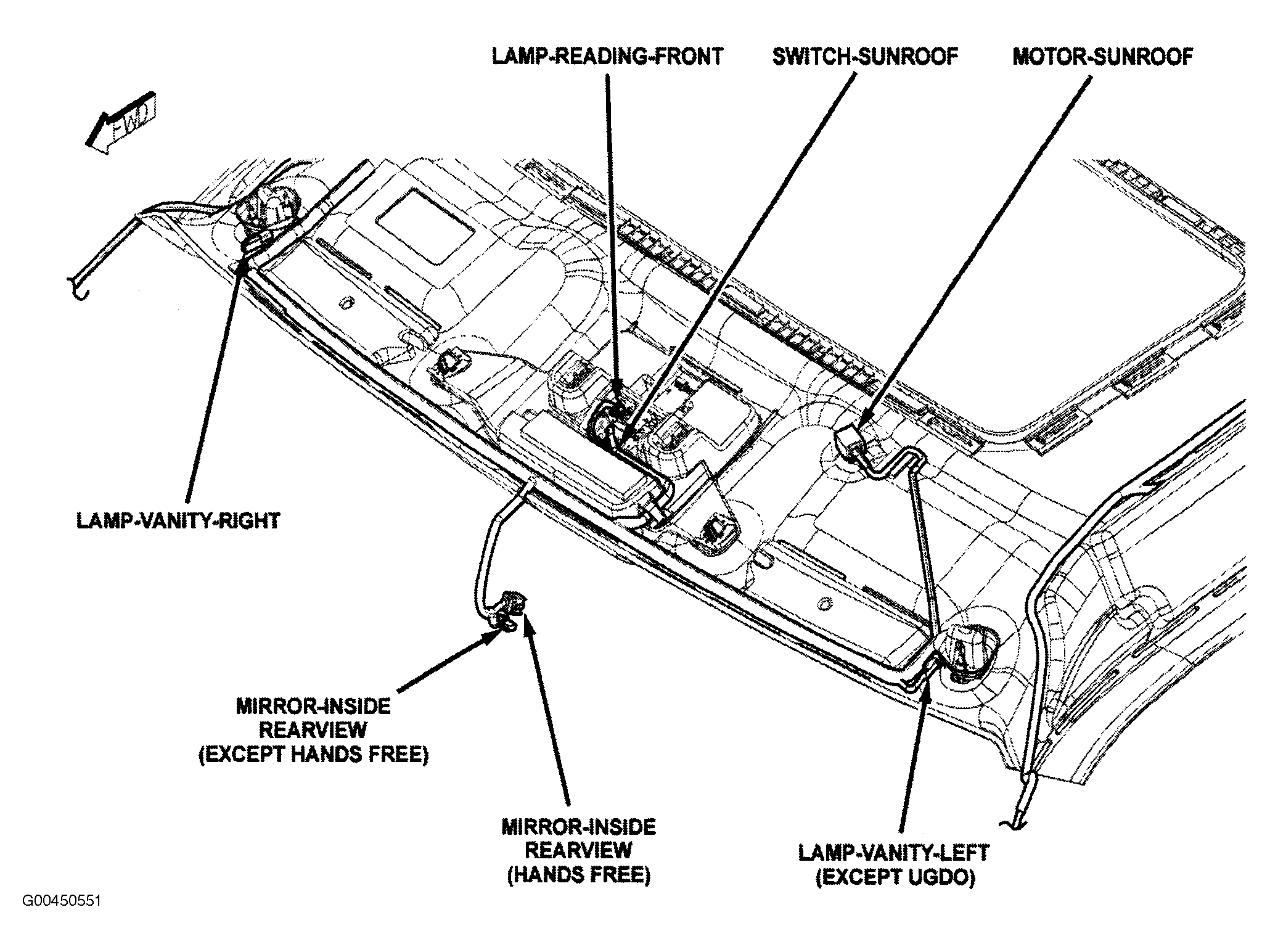

Fig 41: Front Of Roof
Courtesy of DAIMLERCHRYSLER CORP.

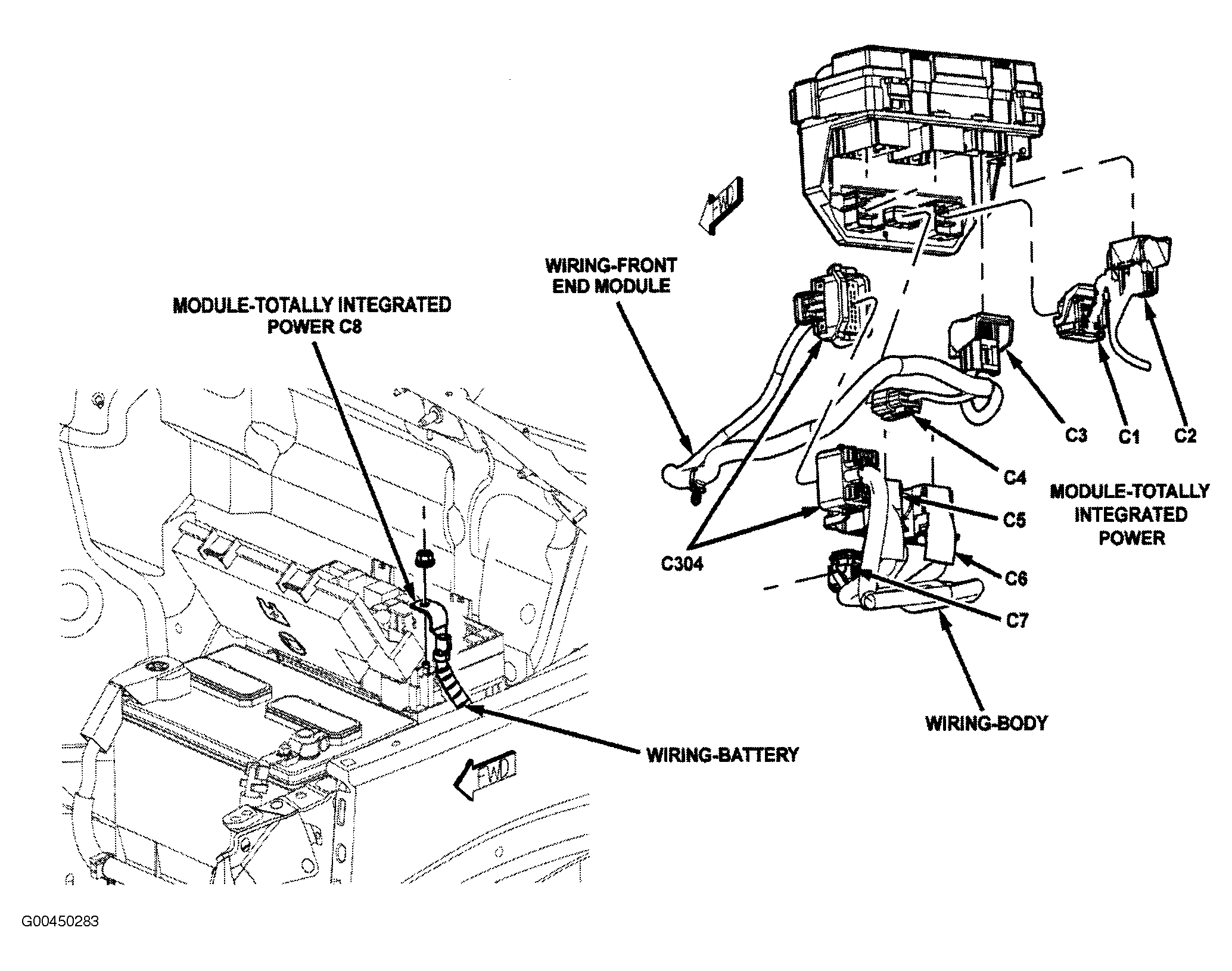

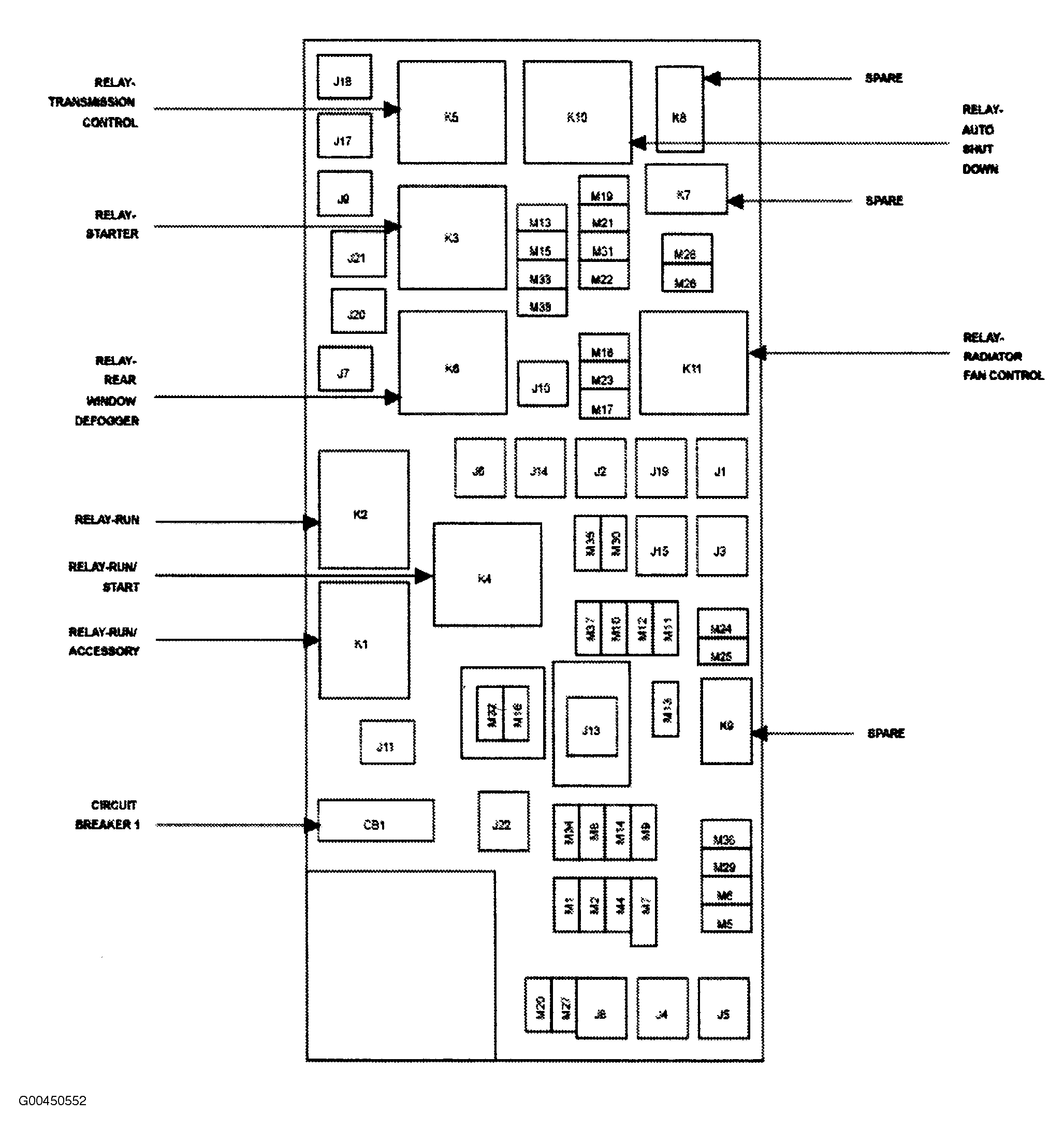

Fig 42: Totally Integrated Power Module
Courtesy of DAIMLERCHRYSLER CORP.
