Electrical Component Locations
>>
Electrical Component Locator
>>
Component Location Graphics
Component Location Graphics
NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.

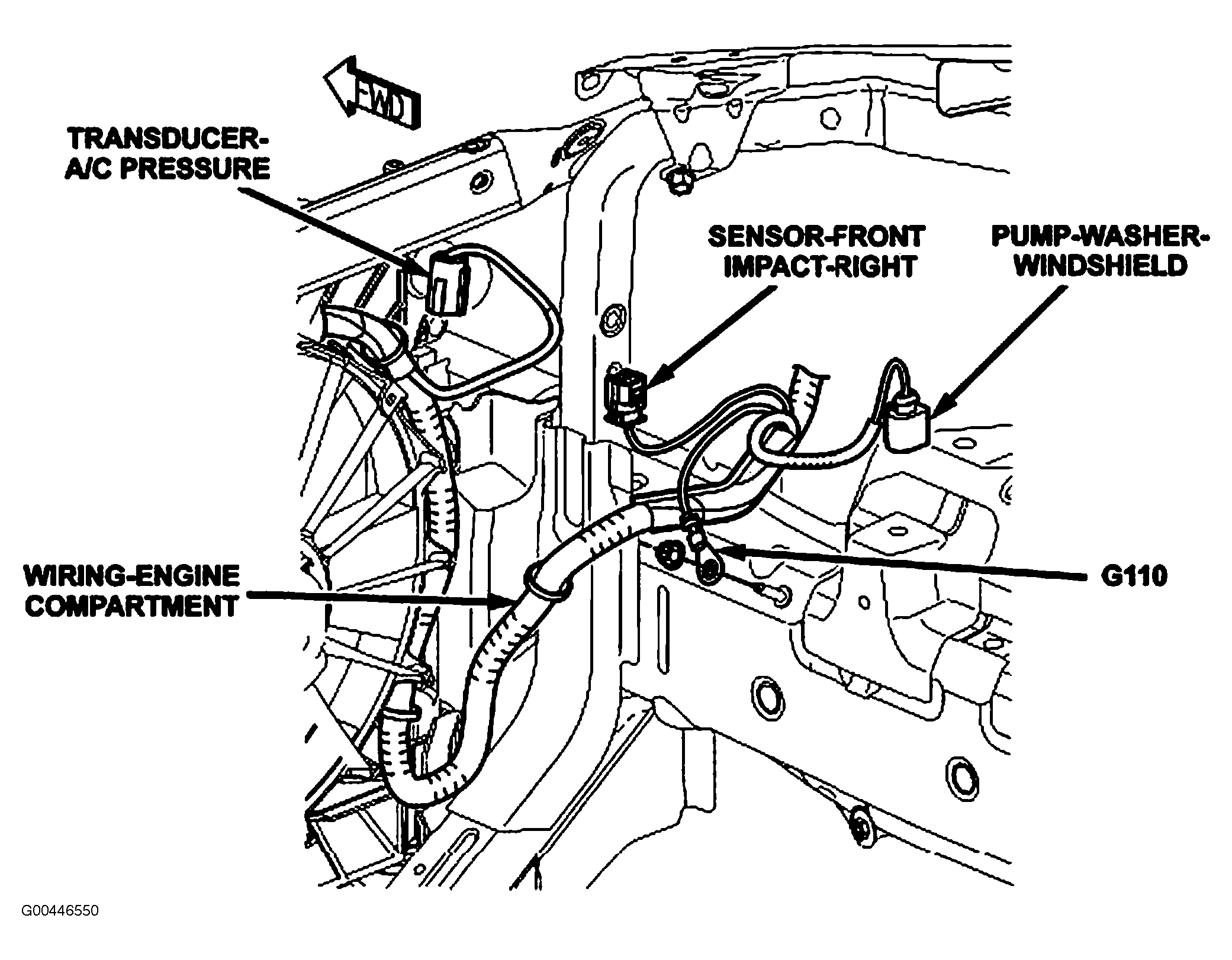

Fig 1: Right Front Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 2: Right Side Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.

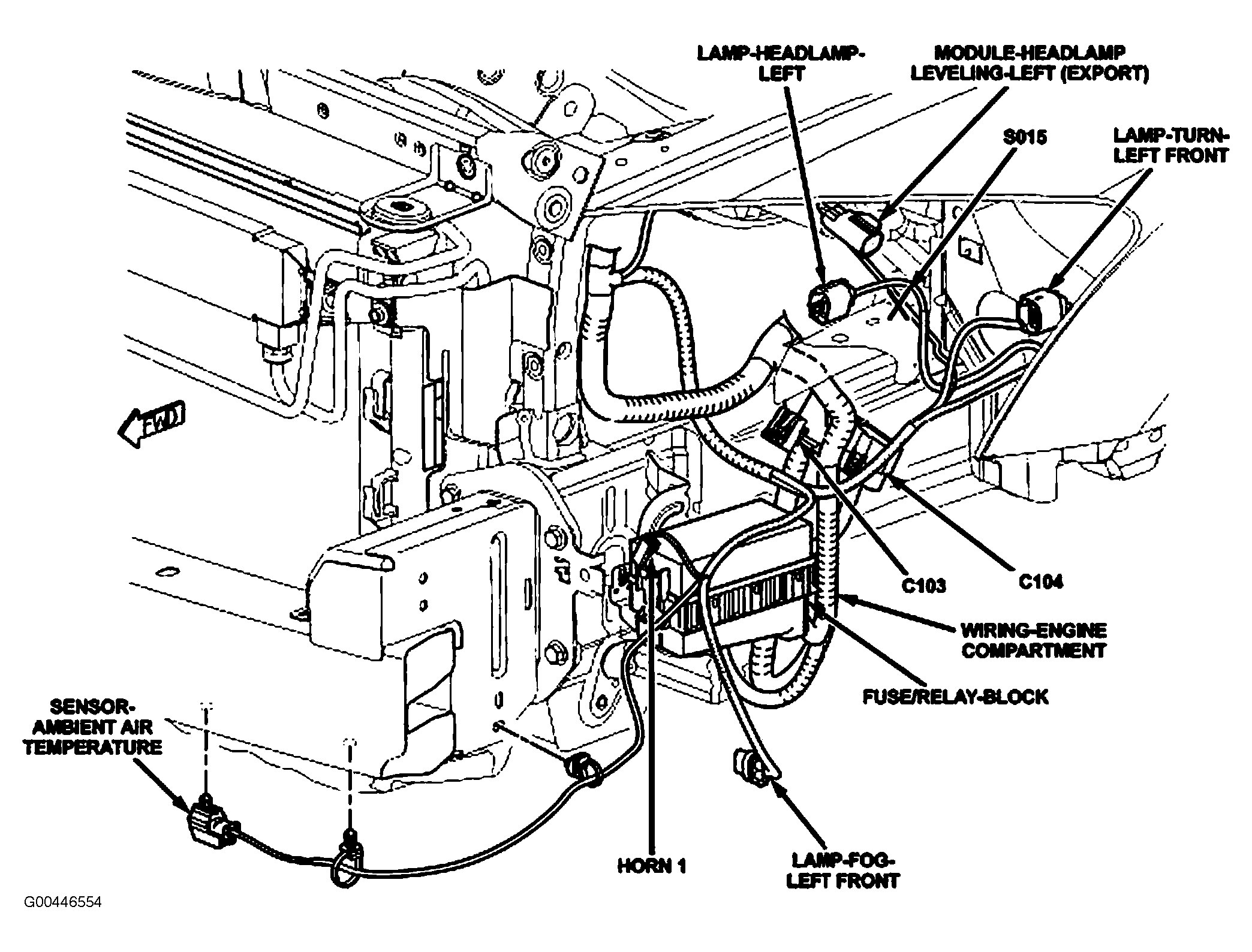

Fig 3: Left Front Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 4: Left Rear Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 5: Left Front Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 6: Left Front Frame Rail
Courtesy of DAIMLERCHRYSLER CORP.

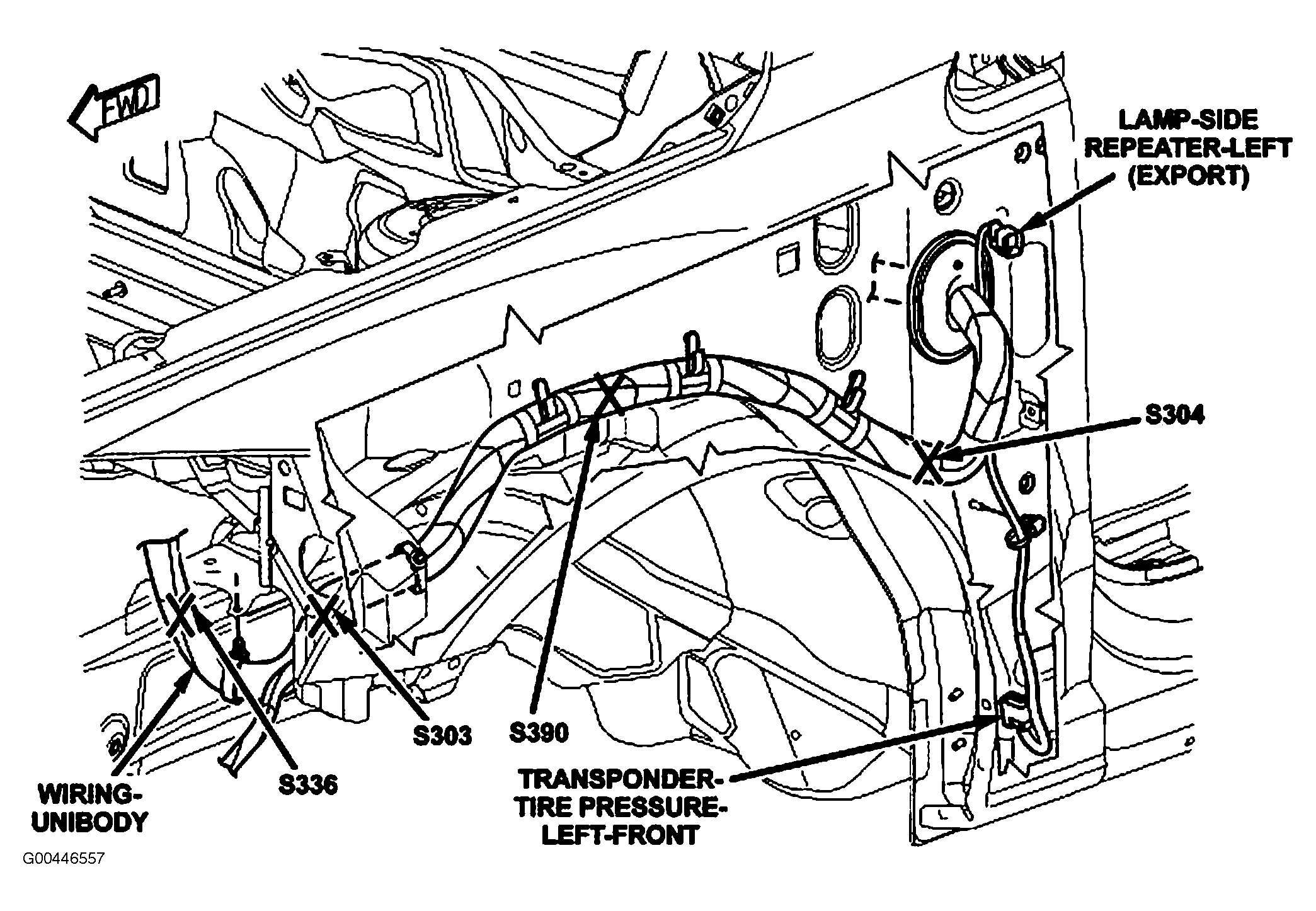

Fig 7: Left Front Wheelwell
Courtesy of DAIMLERCHRYSLER CORP.

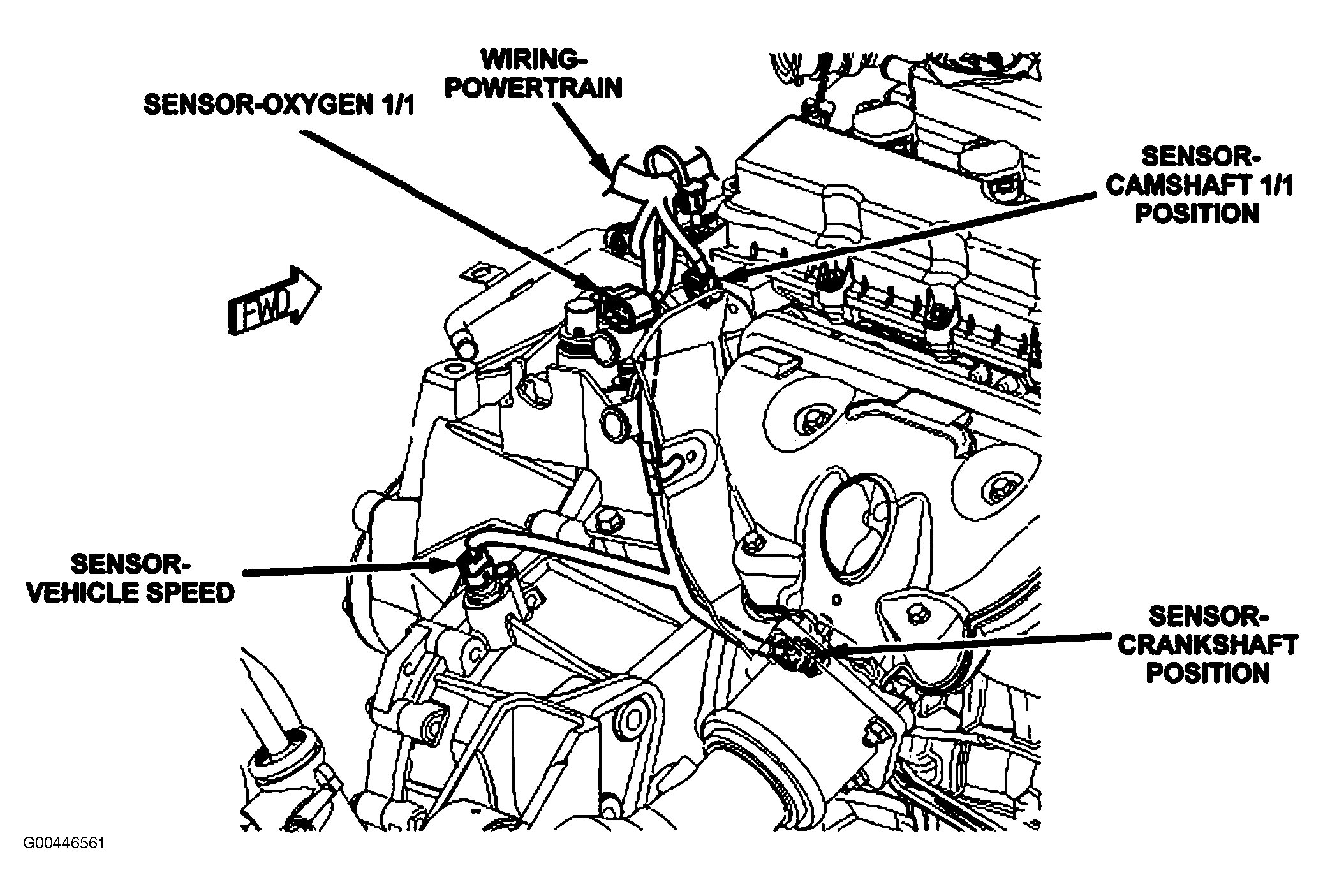

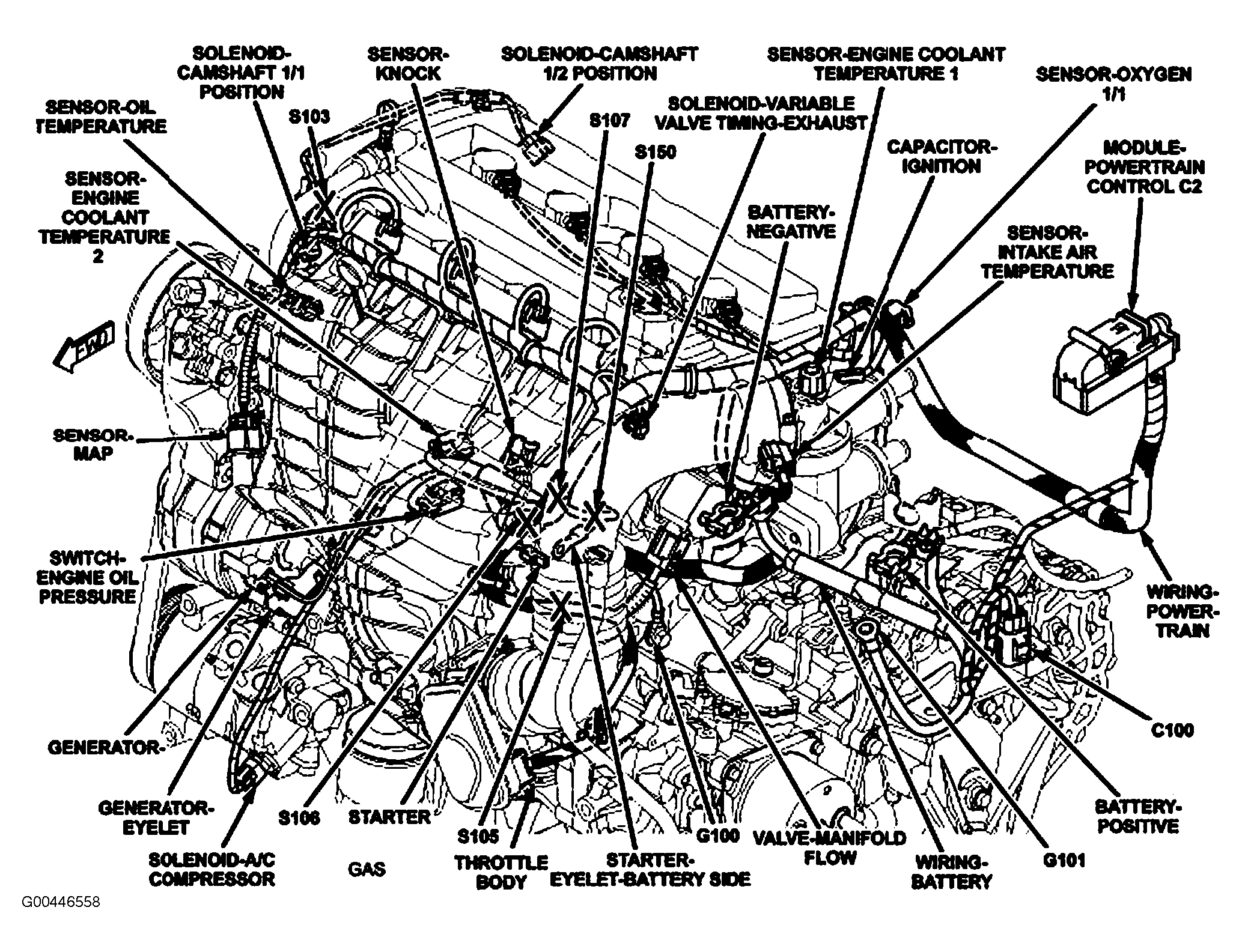

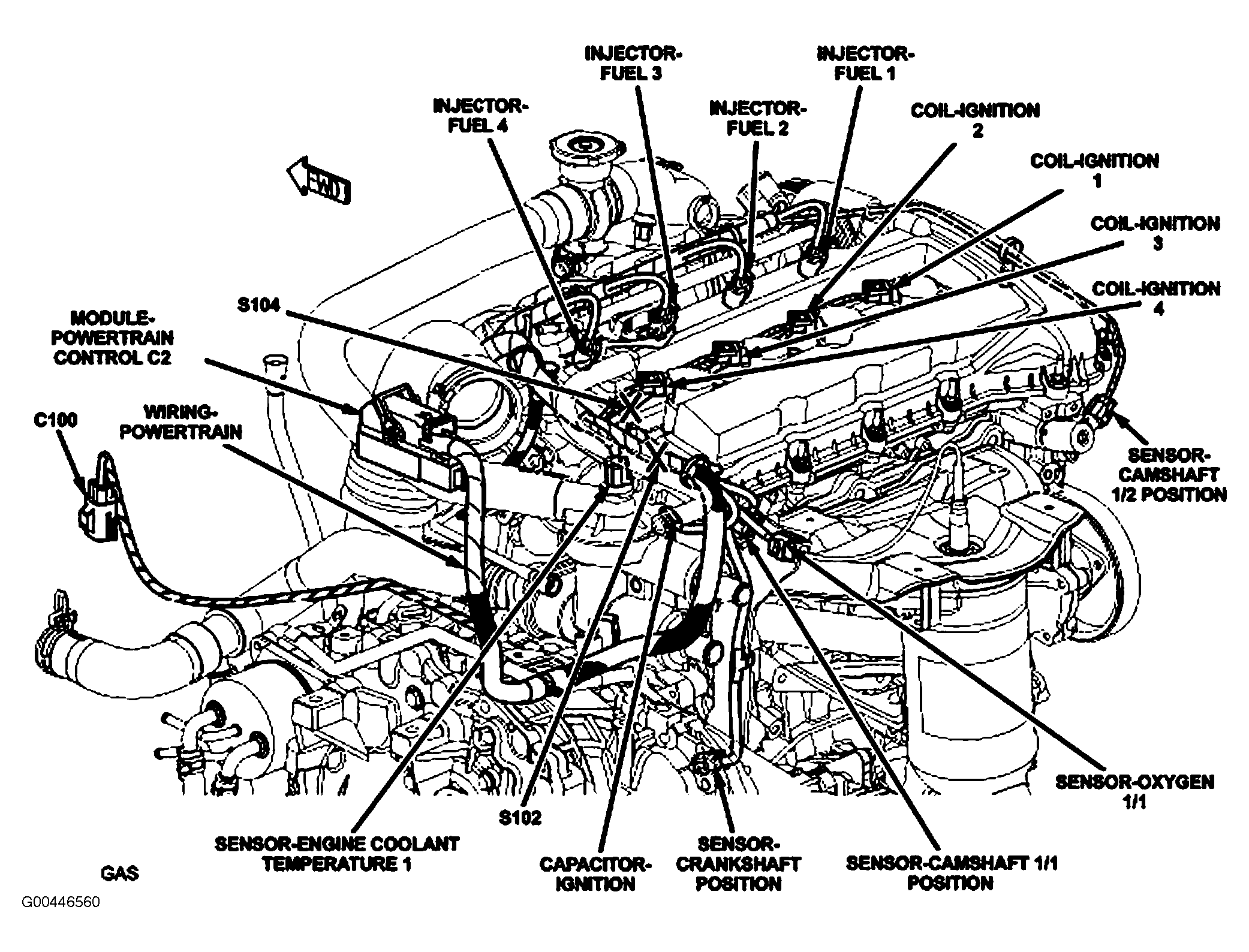

Fig 8: Left Side Of Engine
Courtesy of DAIMLERCHRYSLER CORP.
Fig 9: Left Rear Of Engine
Courtesy of DAIMLERCHRYSLER CORP.

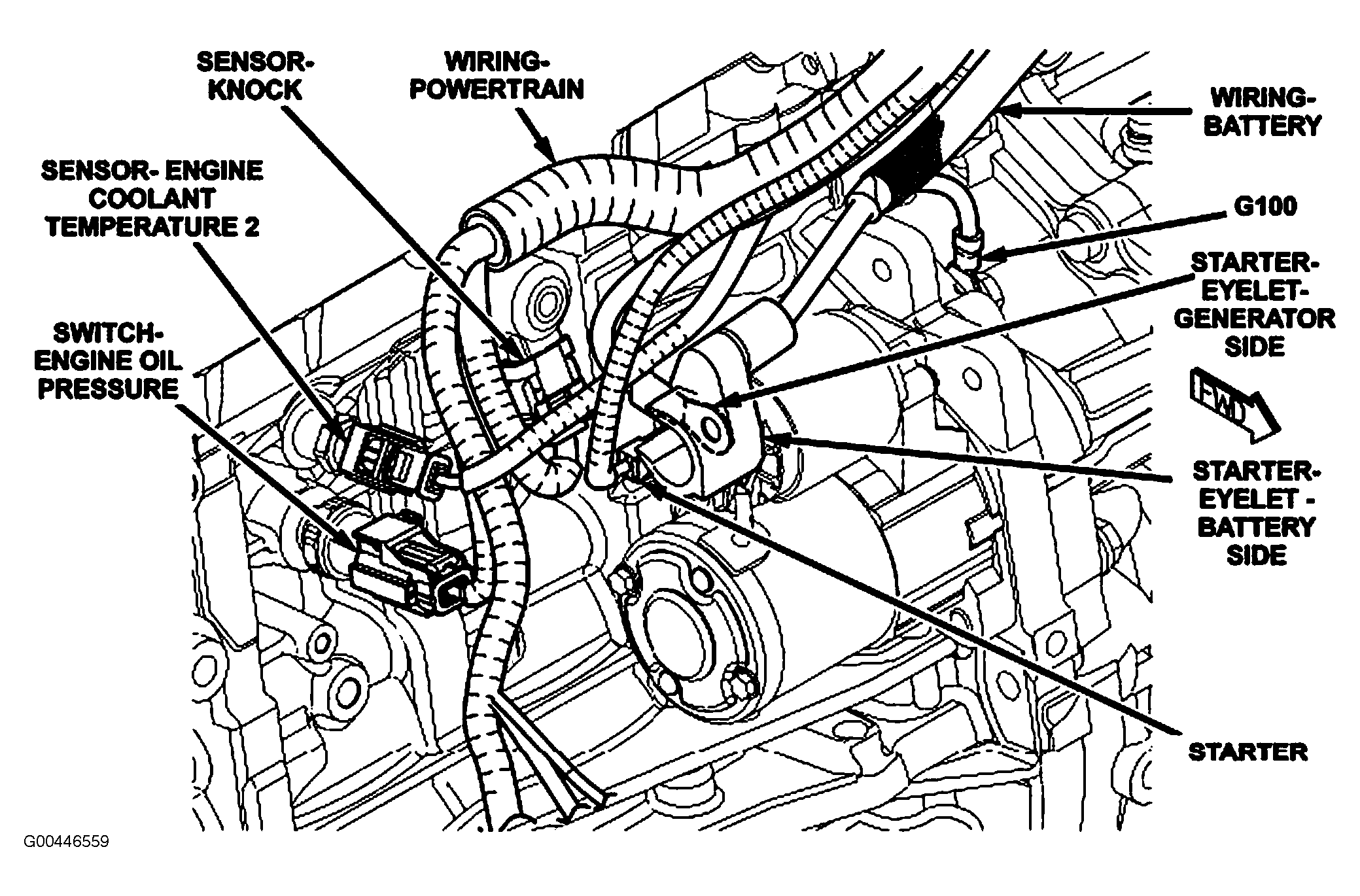

Fig 10: Right Side Of Engine
Courtesy of DAIMLERCHRYSLER CORP.
Fig 11: Right Rear Of Engine
Courtesy of DAIMLERCHRYSLER CORP.

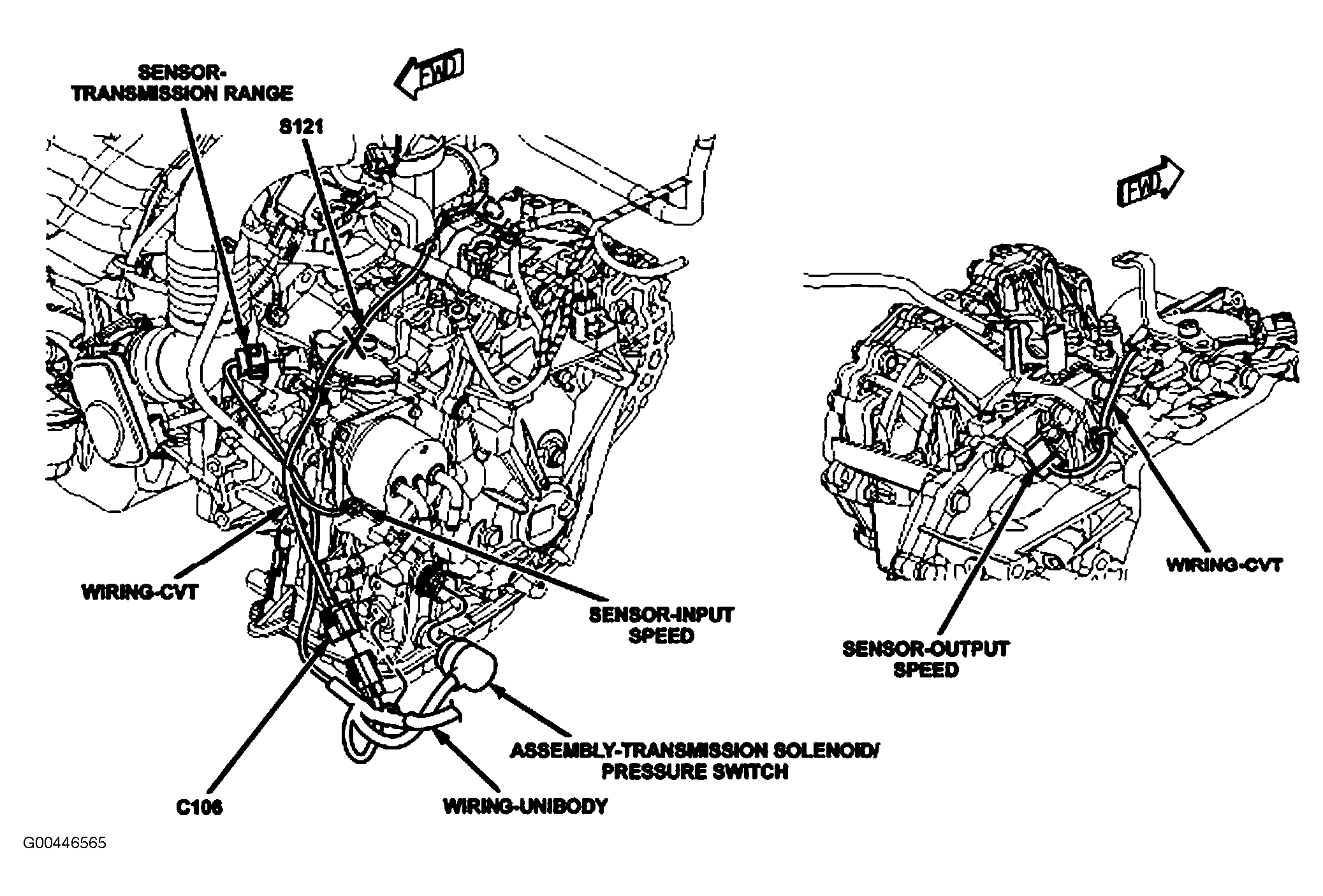

Fig 12: Transmission
Courtesy of DAIMLERCHRYSLER CORP.

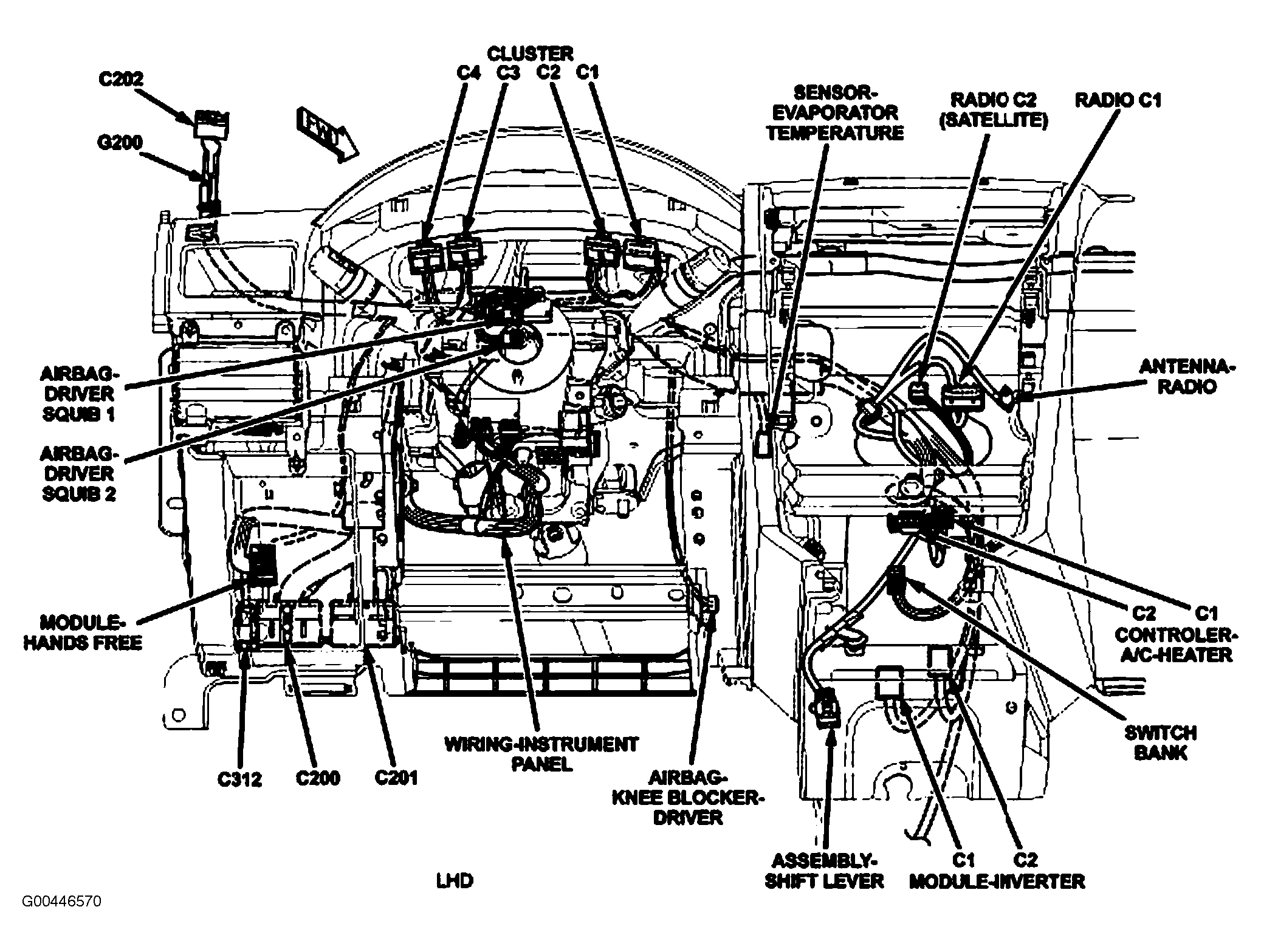

Fig 13: Rear Of Dash
Courtesy of DAIMLERCHRYSLER CORP.
Fig 14: Left Rear Of Dash
Courtesy of DAIMLERCHRYSLER CORP.

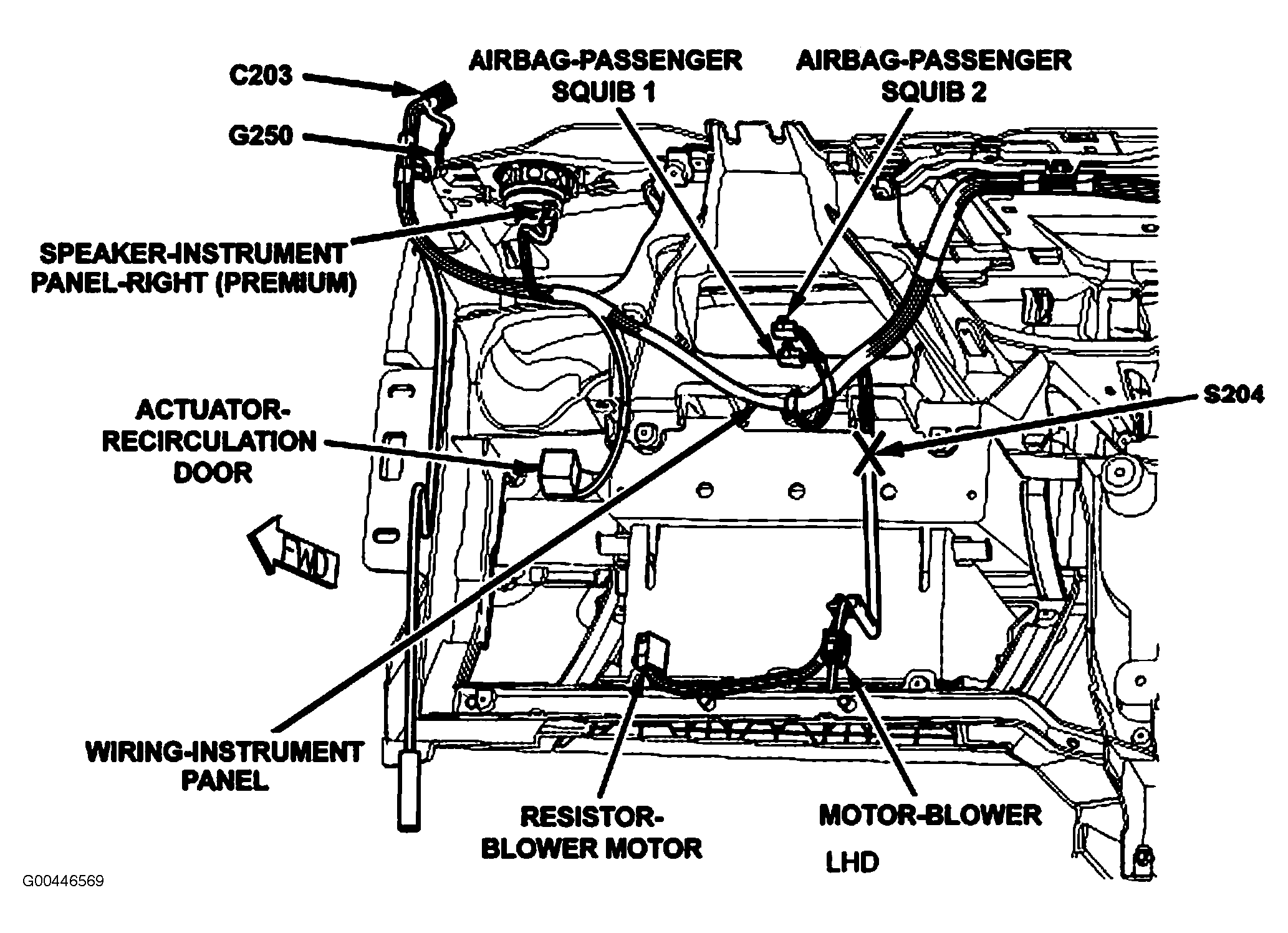

Fig 15: Right Rear Side Of Dash
Courtesy of DAIMLERCHRYSLER CORP.
Fig 16: Left Side Of Dash
Courtesy of DAIMLERCHRYSLER CORP.

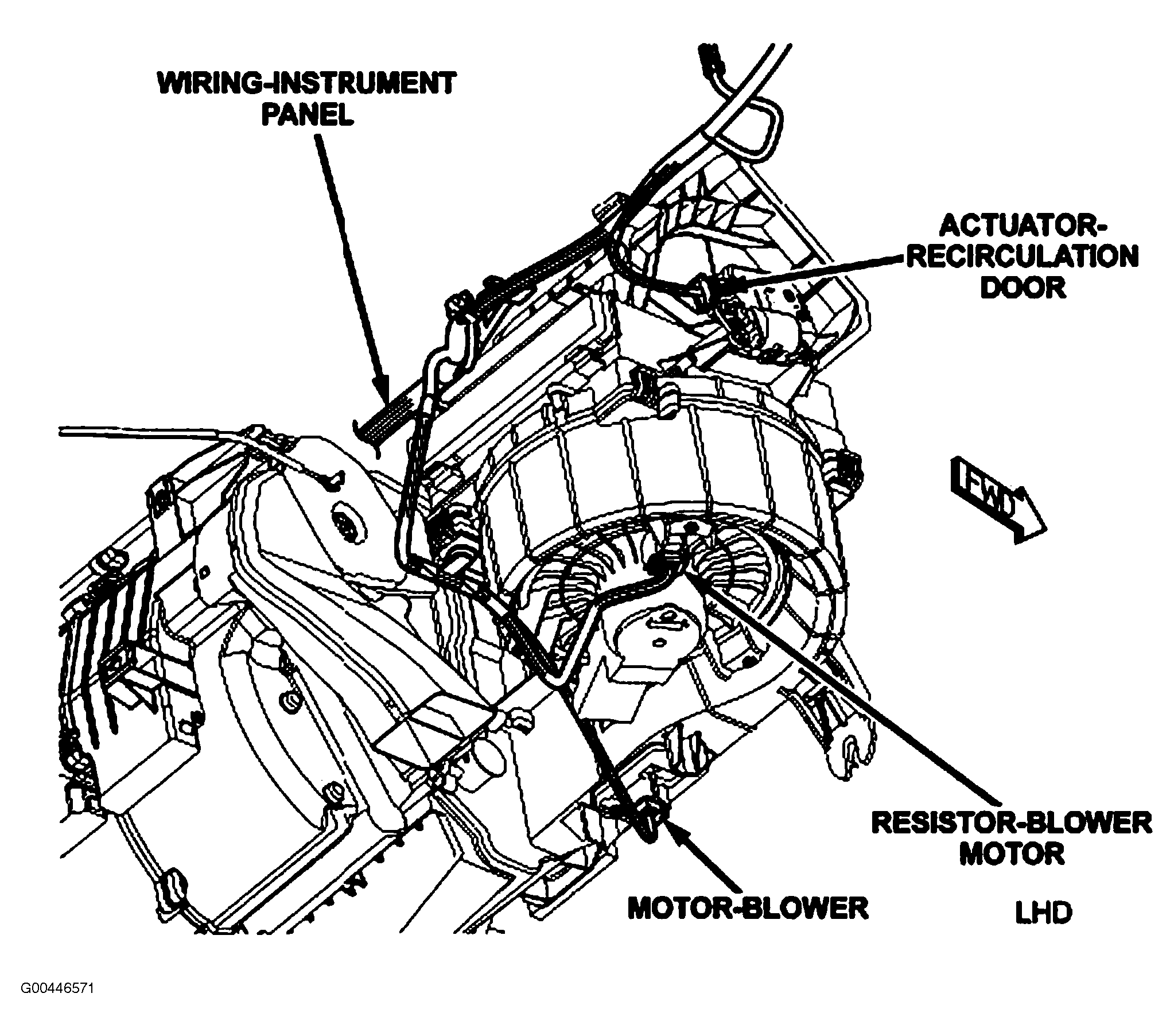

Fig 17: HVAC
Courtesy of DAIMLERCHRYSLER CORP.
Fig 18: Steering Column
Courtesy of DAIMLERCHRYSLER CORP.

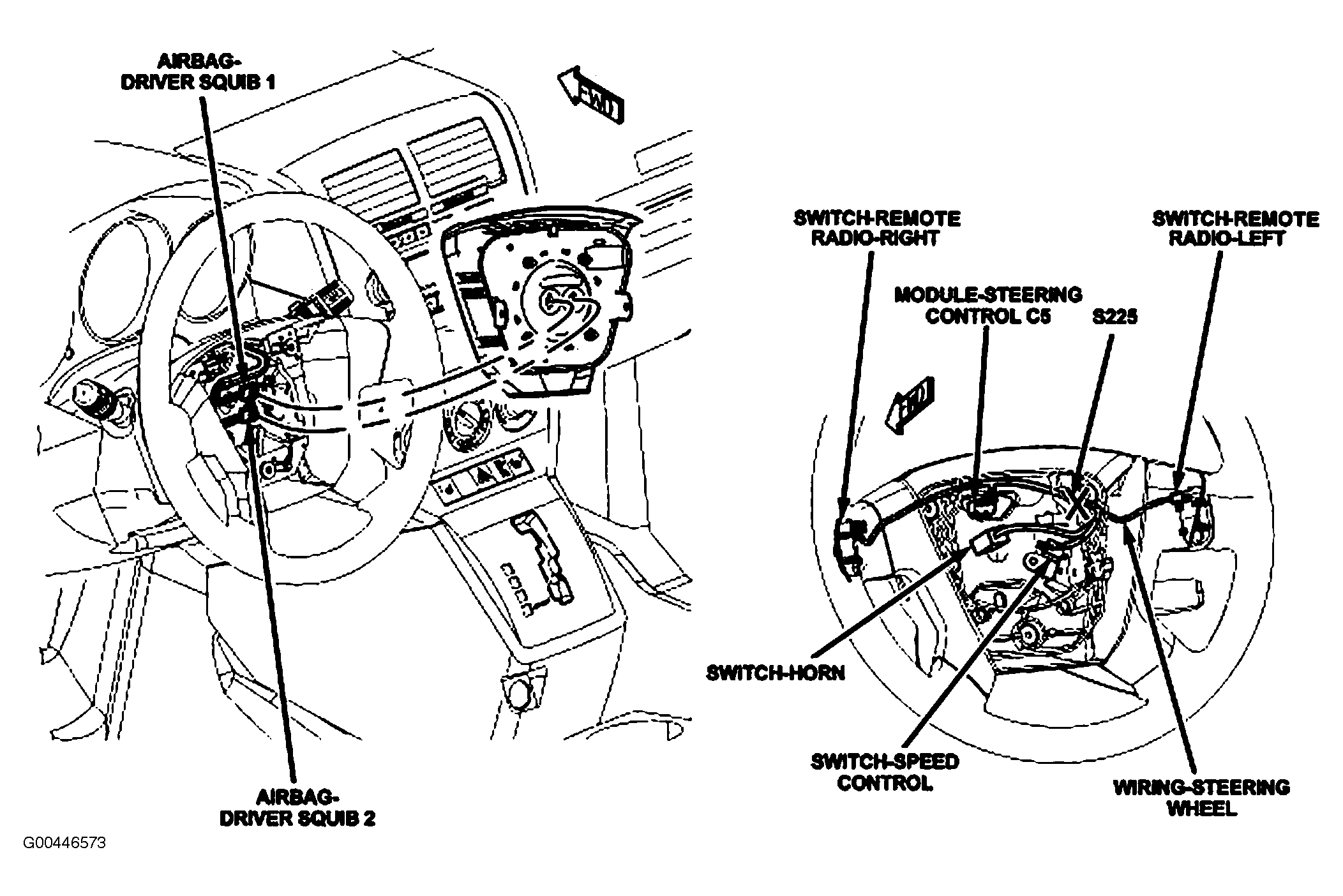

Fig 19: Steering Wheel
Courtesy of DAIMLERCHRYSLER CORP.

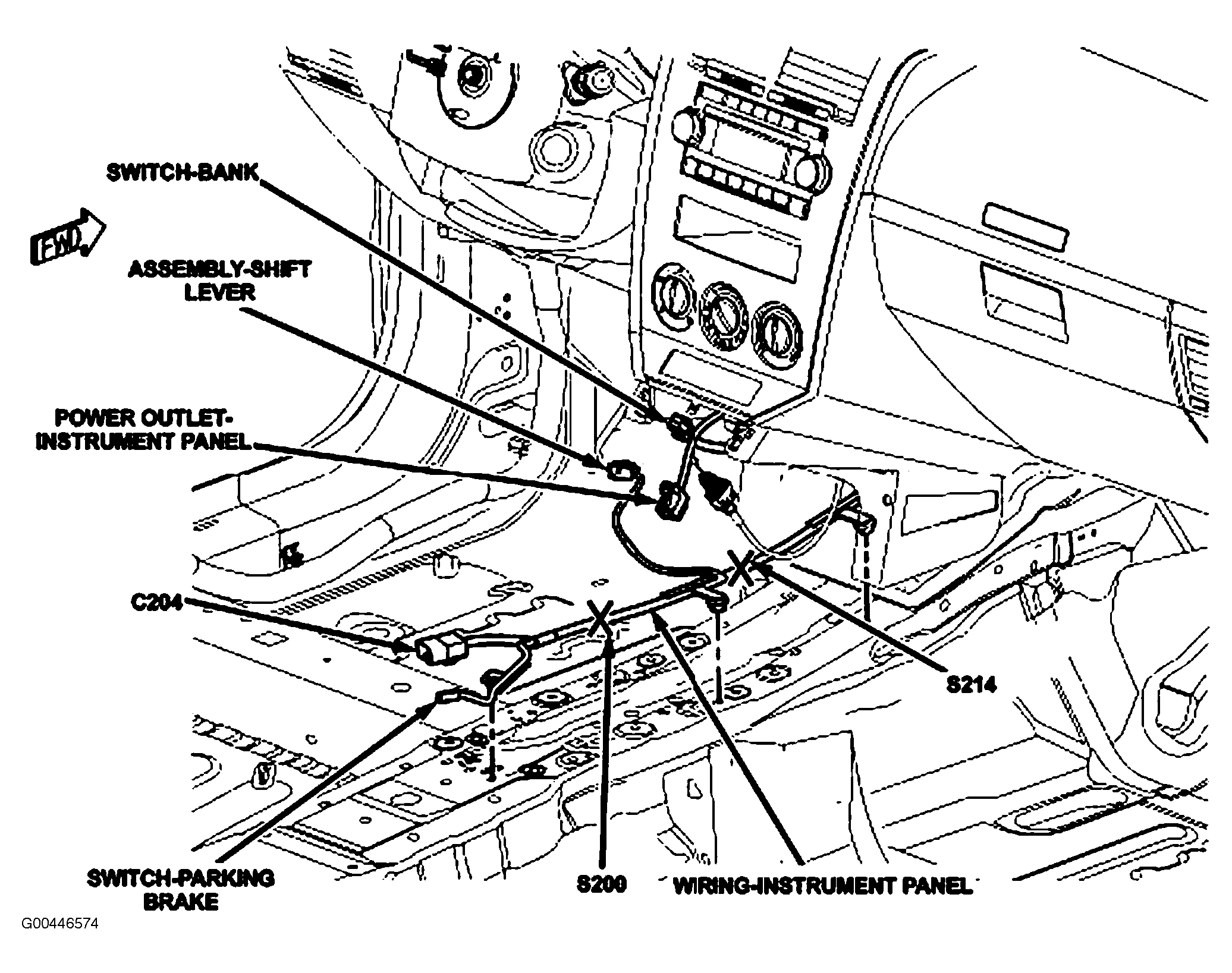

Fig 20: Under Center Console
Courtesy of DAIMLERCHRYSLER CORP.

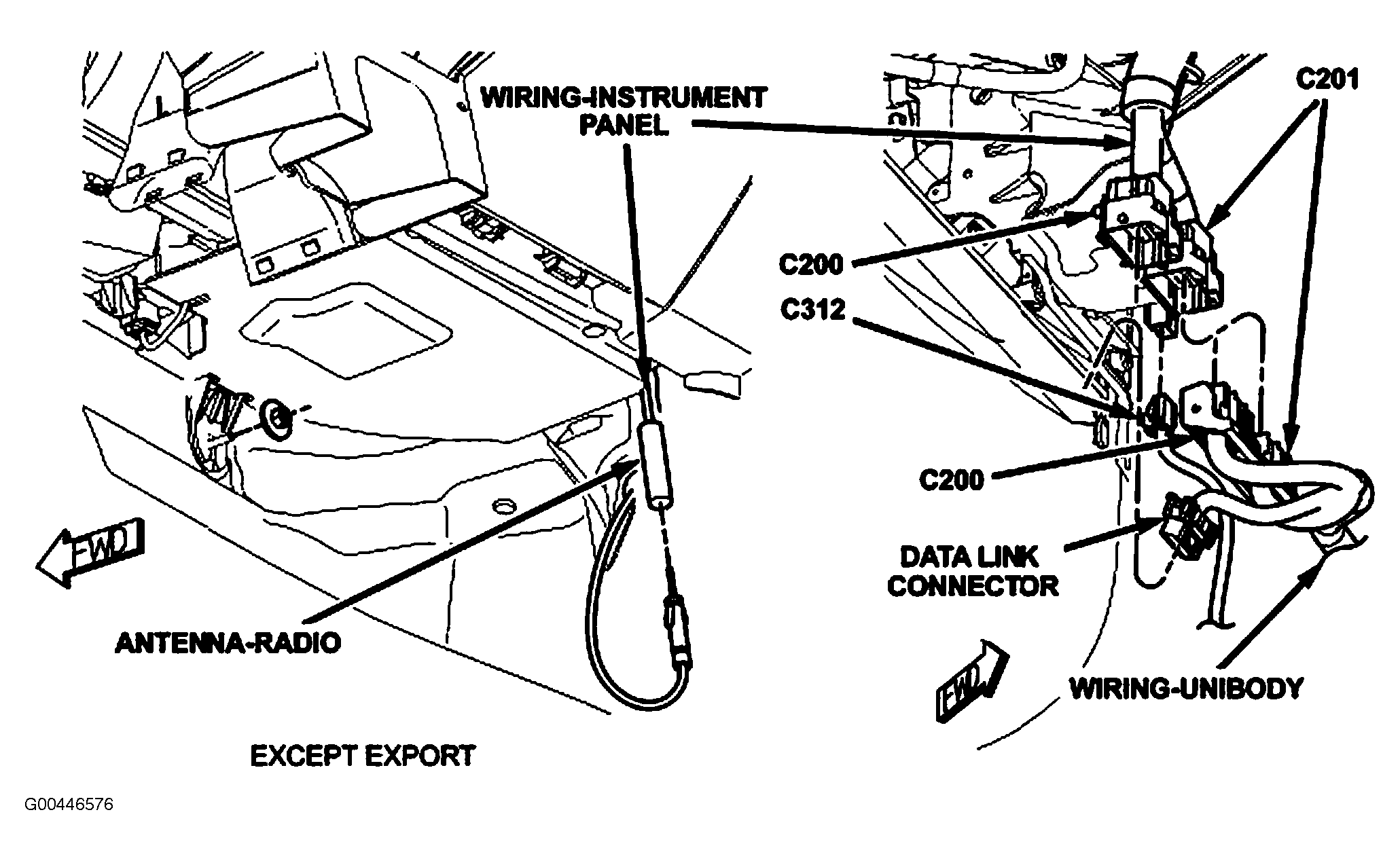

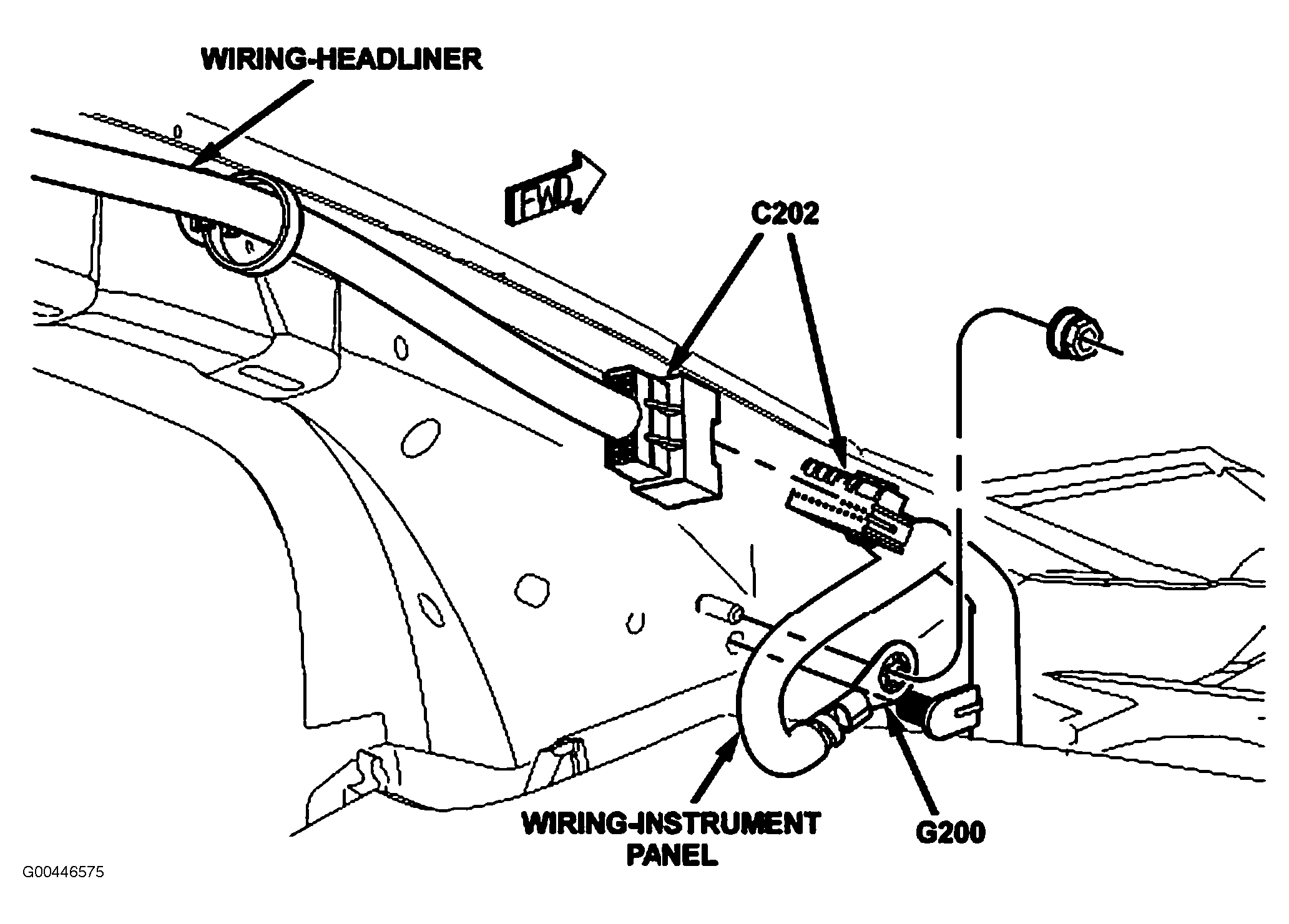

Fig 21: Left "A" Pillar
Courtesy of DAIMLERCHRYSLER CORP.
Fig 22: Left End Of Dash
Courtesy of DAIMLERCHRYSLER CORP.

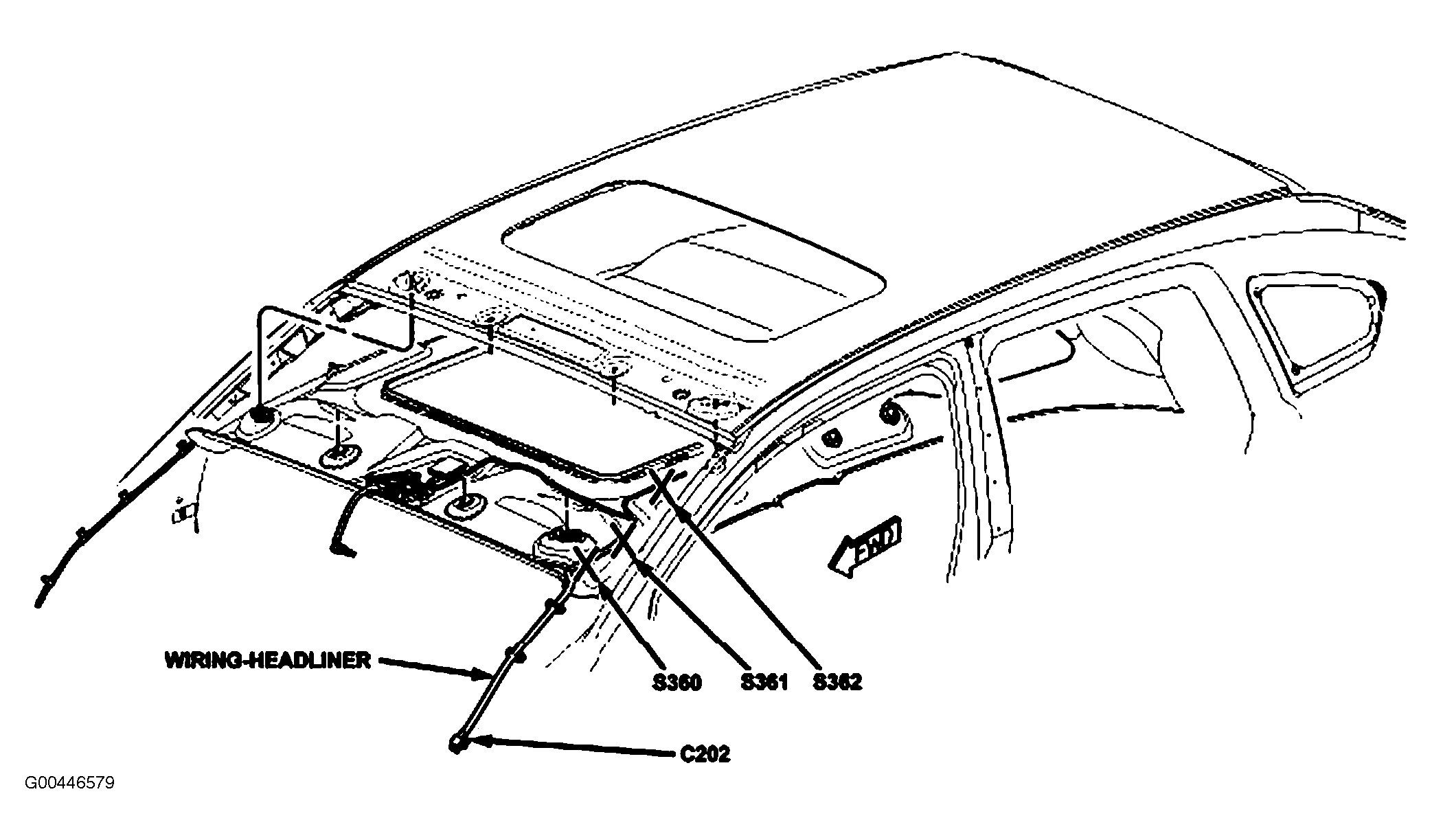

Fig 23: Front Of Roof
Courtesy of DAIMLERCHRYSLER CORP.
Fig 24: Front Of Roof
Courtesy of DAIMLERCHRYSLER CORP.
Fig 25: Front Of Roof
Courtesy of DAIMLERCHRYSLER CORP.
Fig 26: Left Kick Panel
Courtesy of DAIMLERCHRYSLER CORP.
Fig 27: Center Console & Right Kick Panel
Courtesy of DAIMLERCHRYSLER CORP.

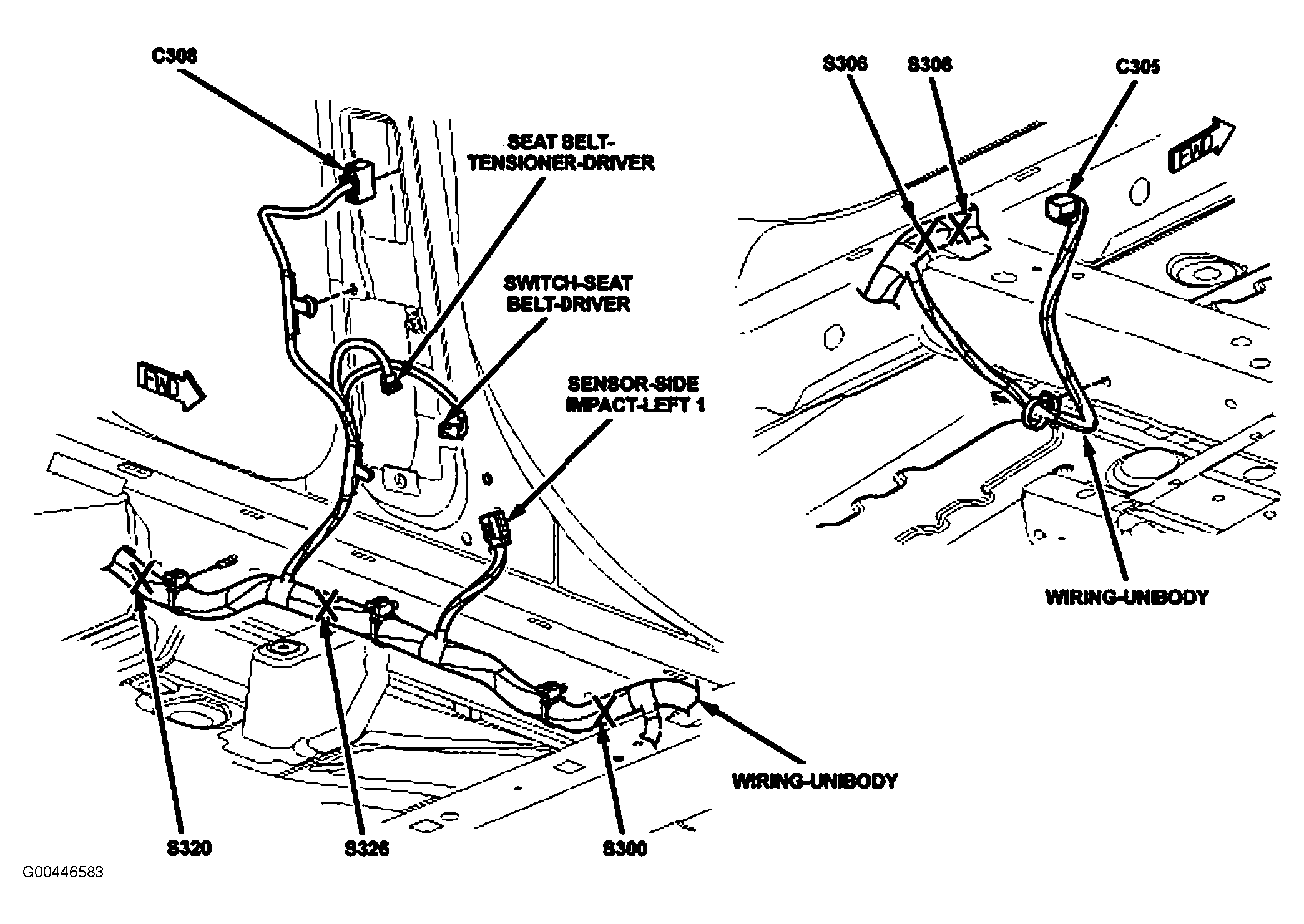

Fig 28: Left "B" Pillar
Courtesy of DAIMLERCHRYSLER CORP.

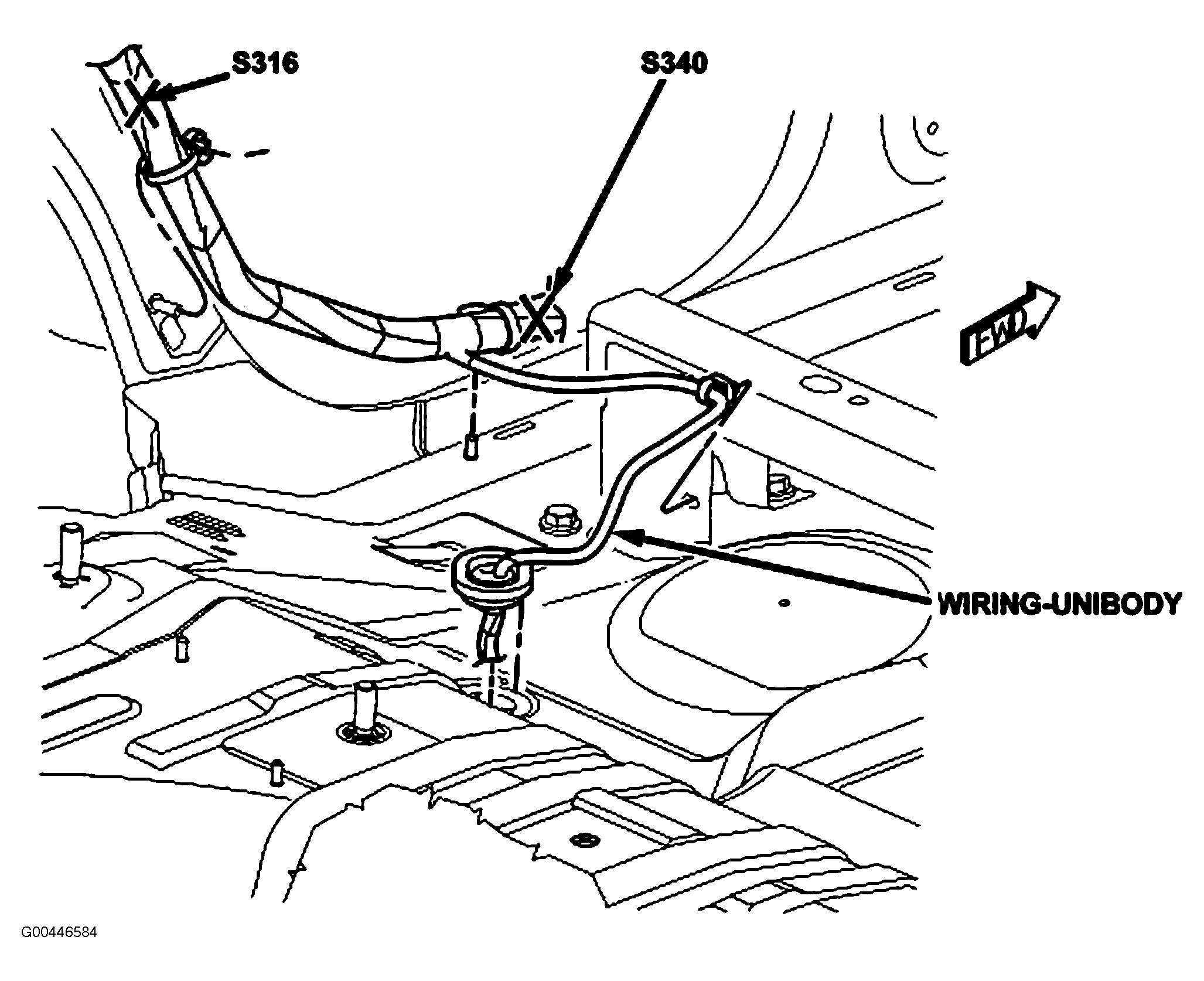

Fig 29: Left Rear Floor
Courtesy of DAIMLERCHRYSLER CORP.

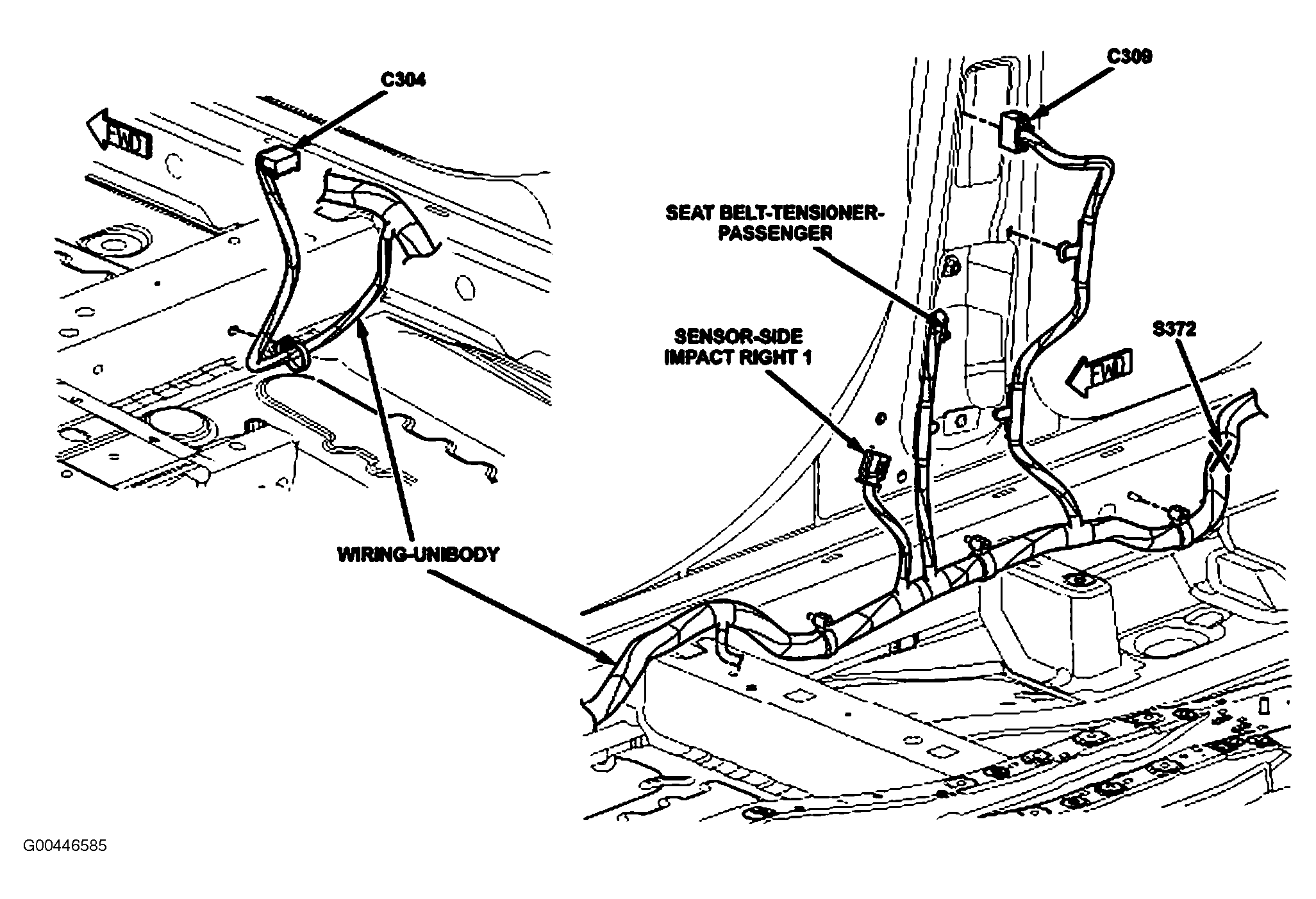

Fig 30: Right "B" Pillar
Courtesy of DAIMLERCHRYSLER CORP.

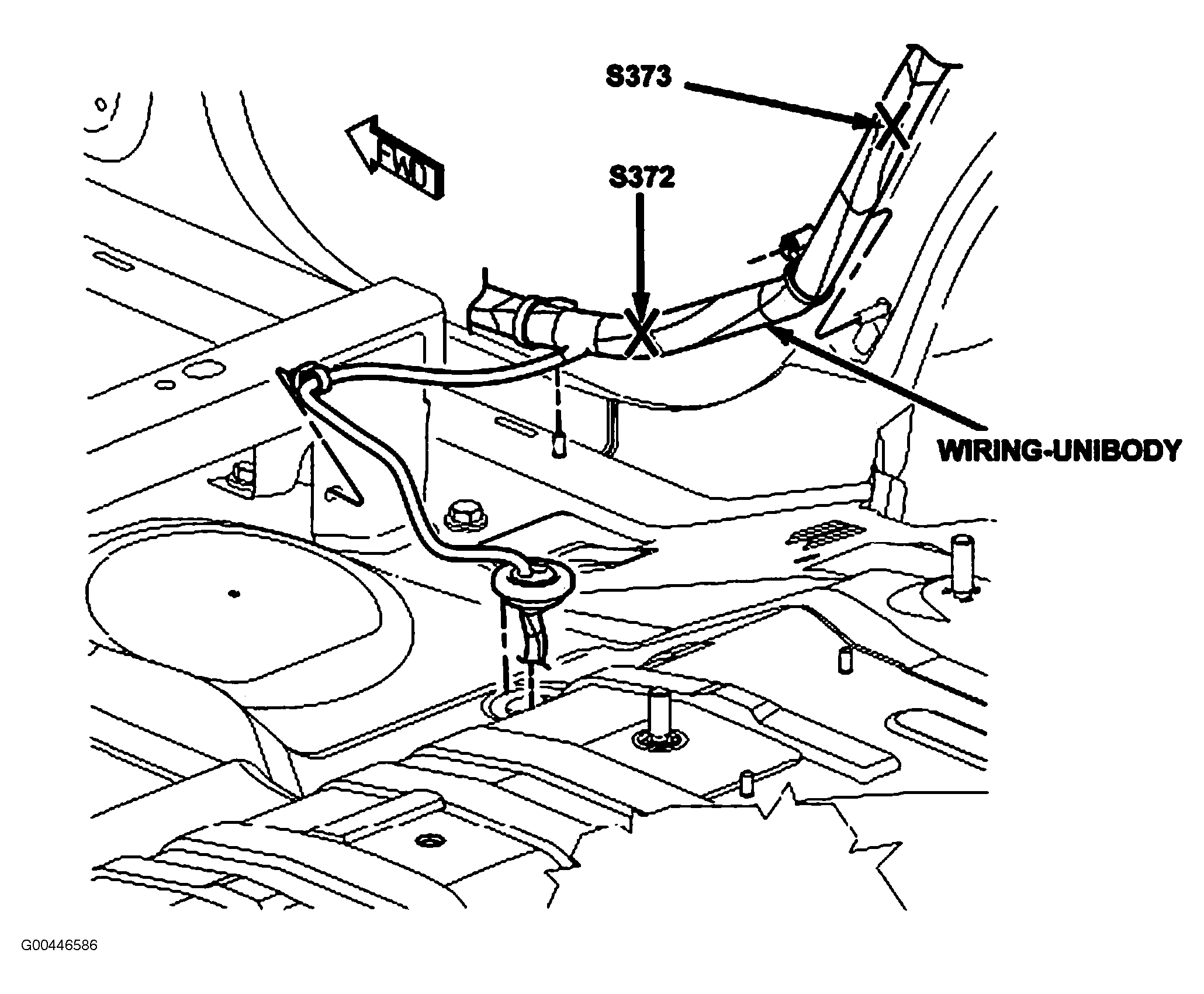

Fig 31: Right Rear Floor
Courtesy of DAIMLERCHRYSLER CORP.

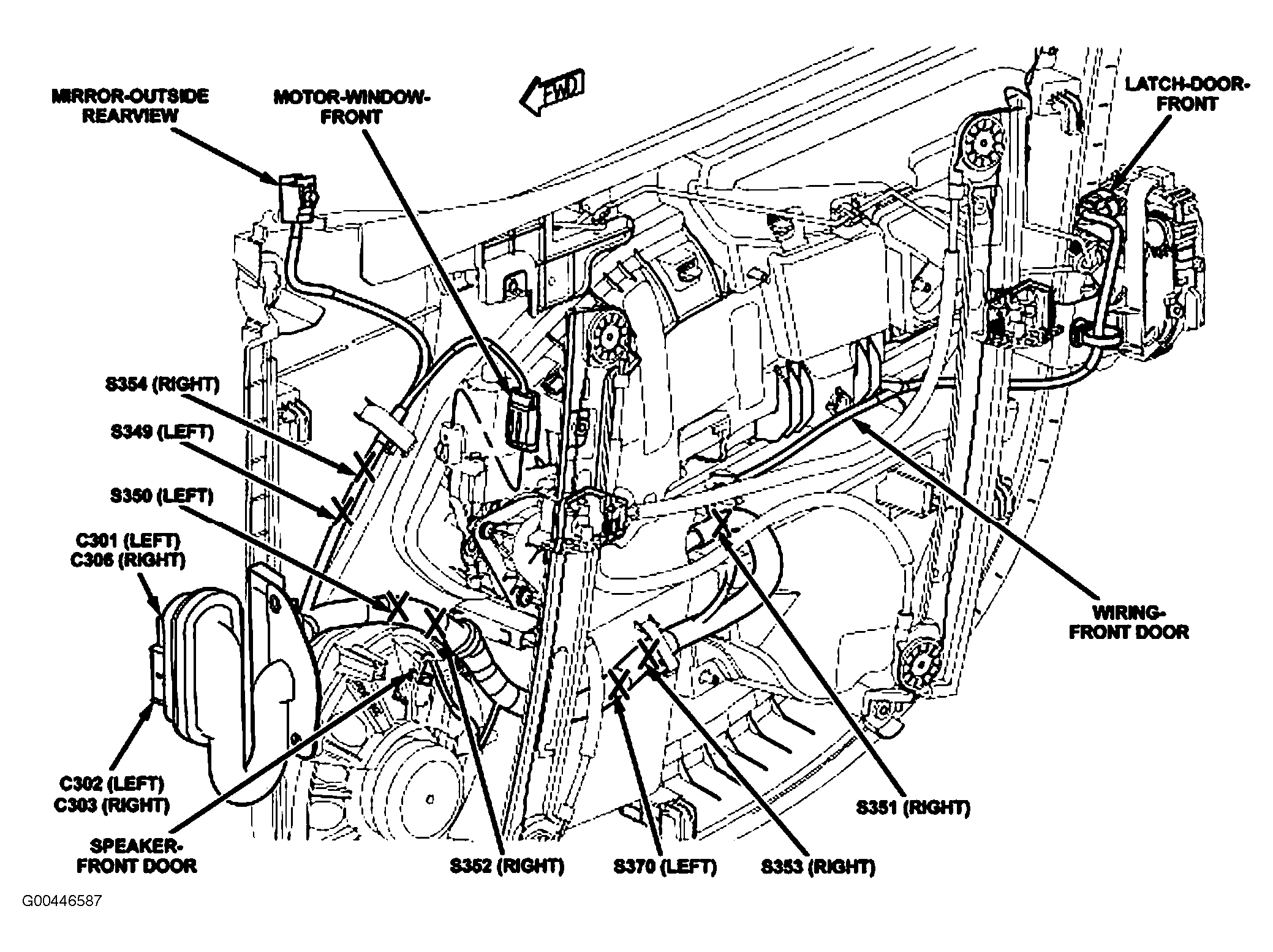

Fig 32: Right Front Door (Left Similar)
Courtesy of DAIMLERCHRYSLER CORP.

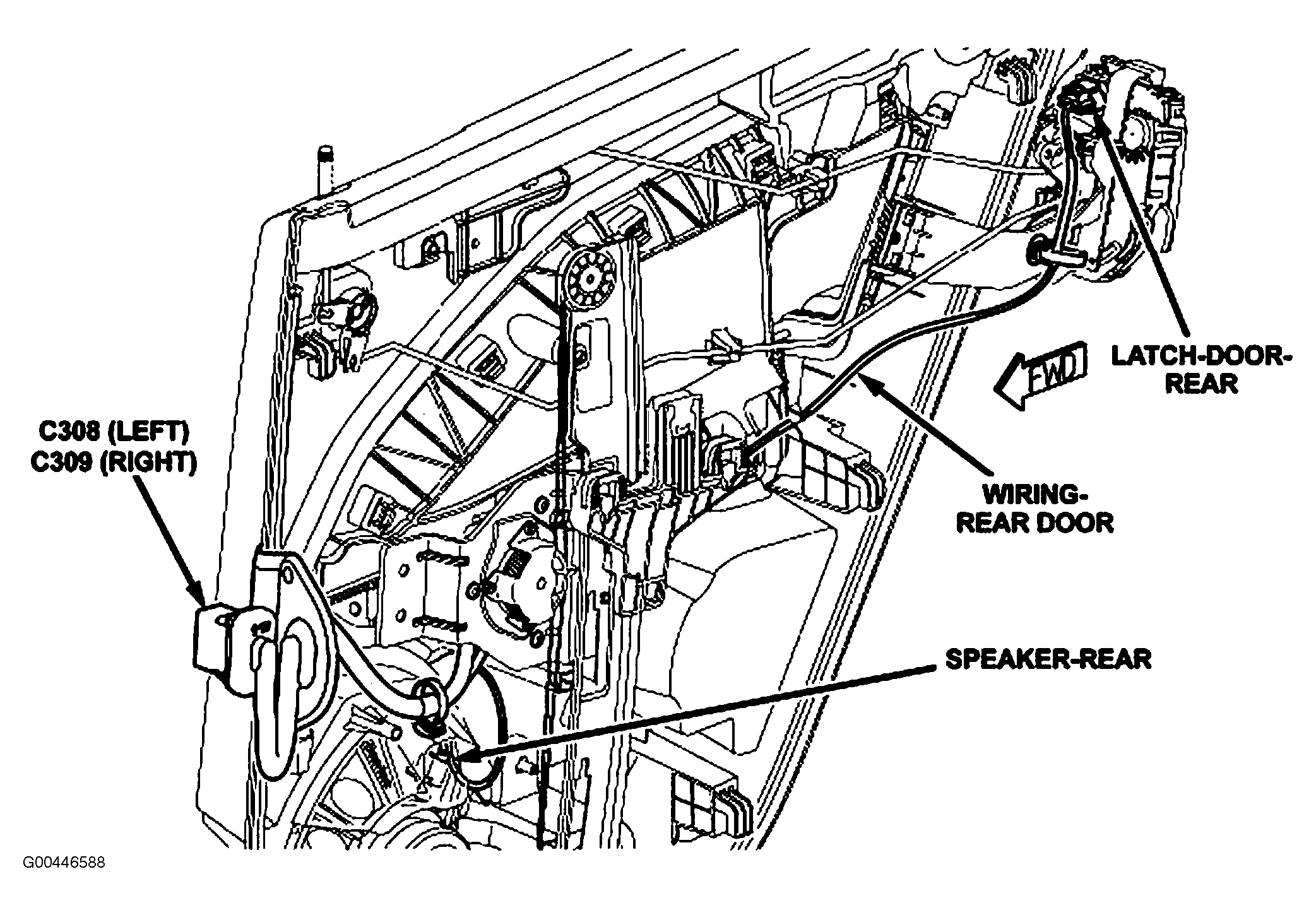

Fig 33: Right Rear Door (Left Similar)
Courtesy of DAIMLERCHRYSLER CORP.

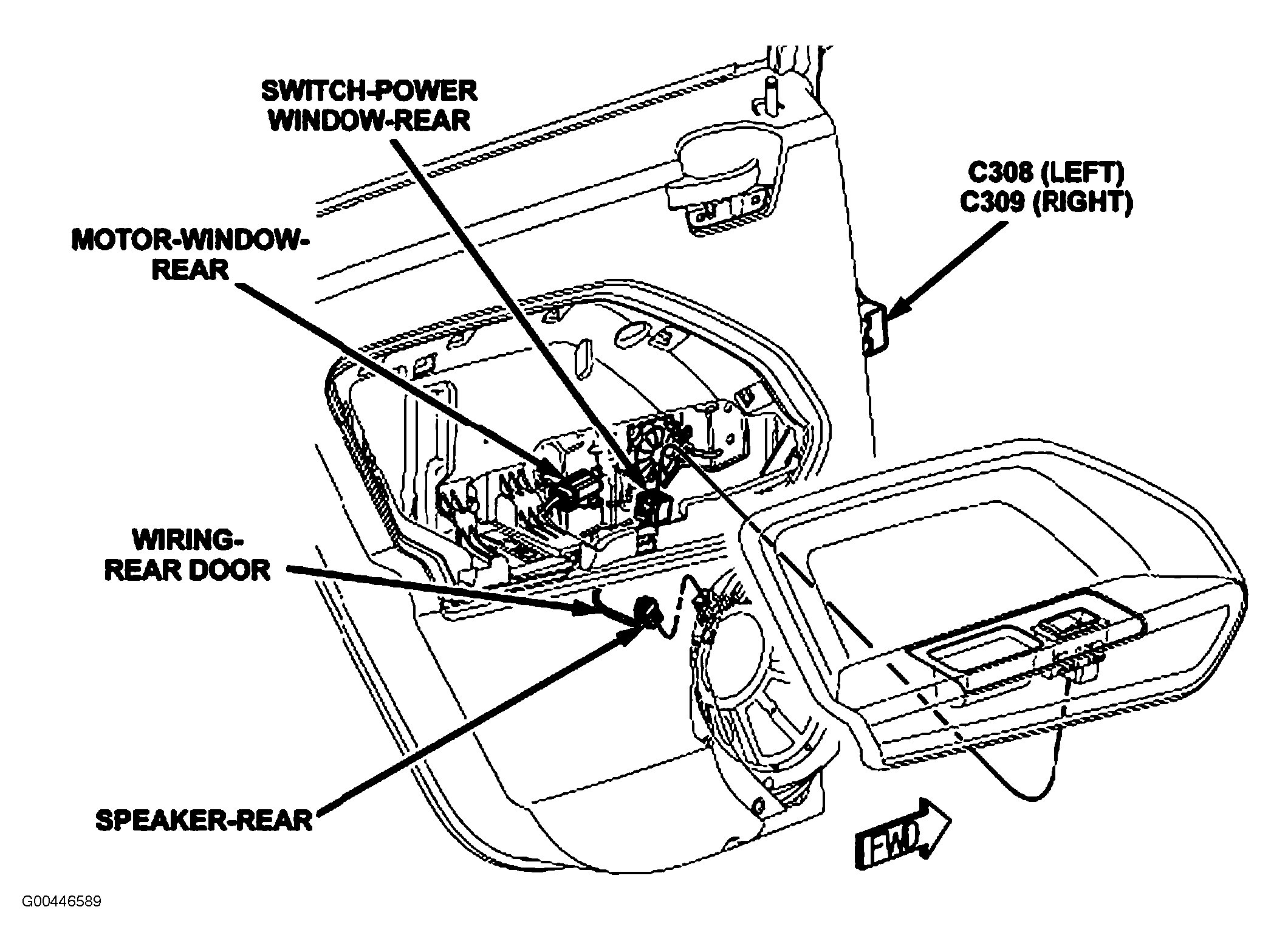

Fig 34: Left Rear Door (Right Similar)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 35: Front Seats
Courtesy of DAIMLERCHRYSLER CORP.
Fig 36: Left Rear Underside Of Vehicle
Courtesy of DAIMLERCHRYSLER CORP.
Fig 37: Right Rear Underside Of Vehicle
Courtesy of DAIMLERCHRYSLER CORP.

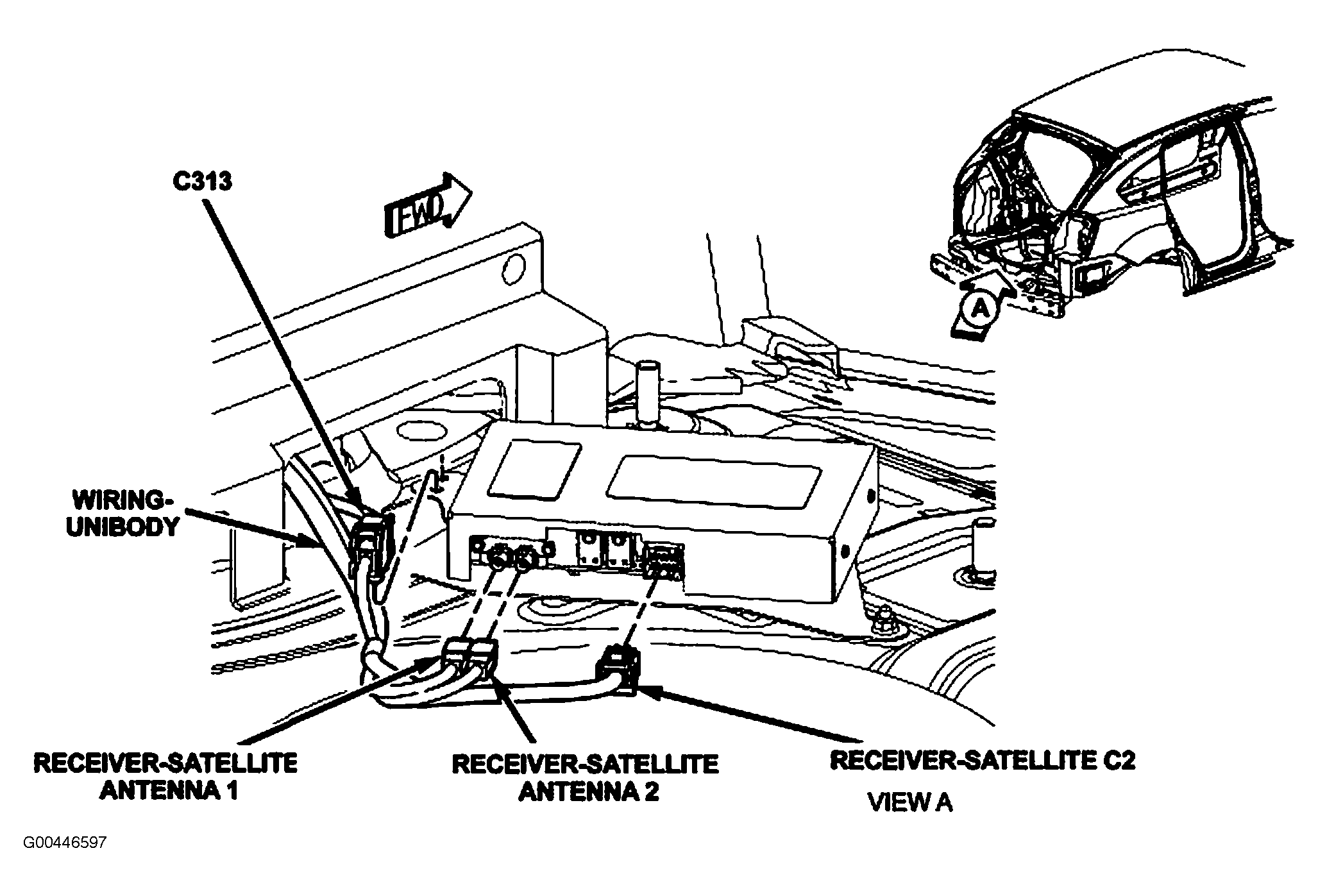

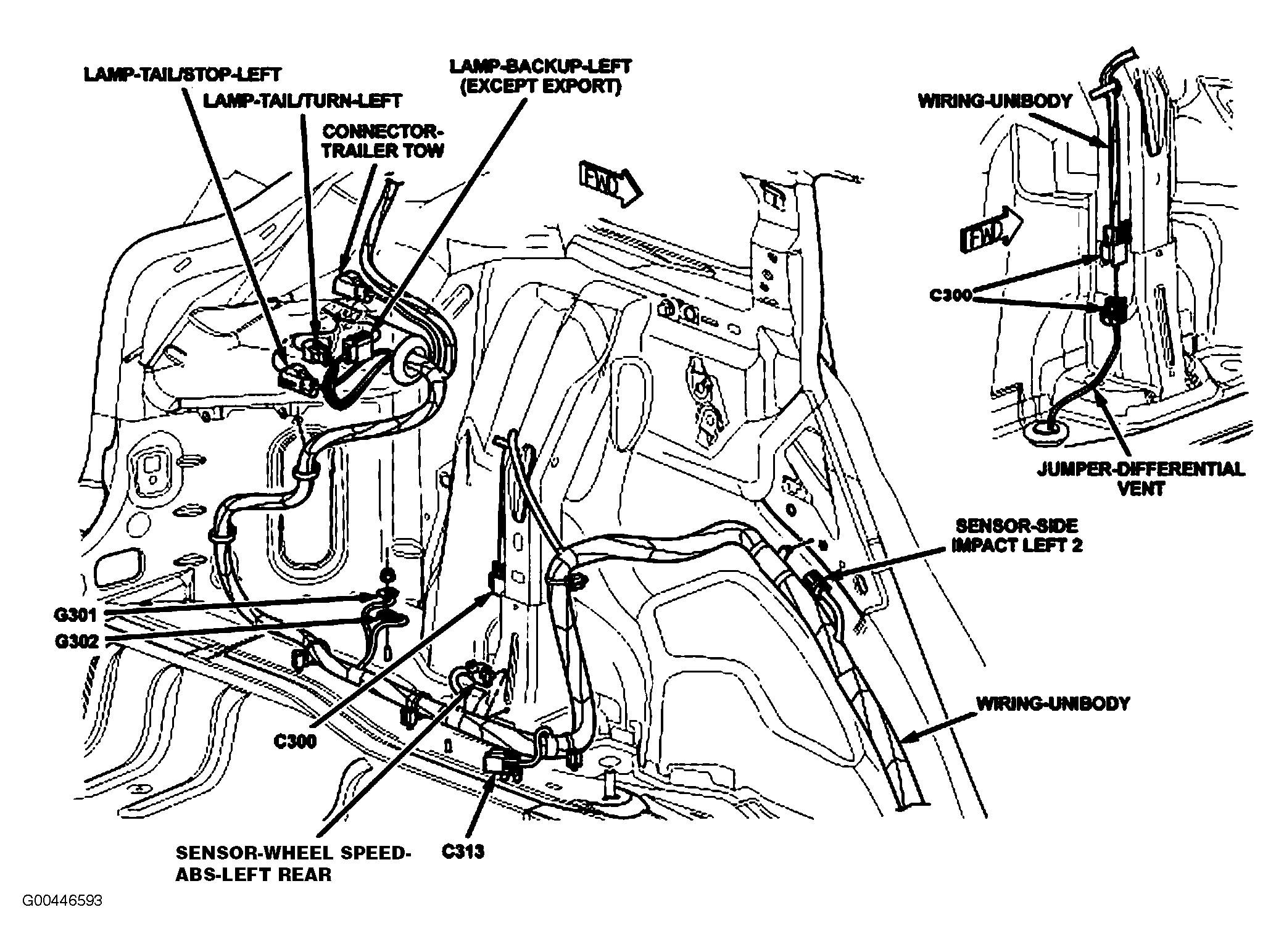

Fig 38: Left Rear Of Vehicle
Courtesy of DAIMLERCHRYSLER CORP.

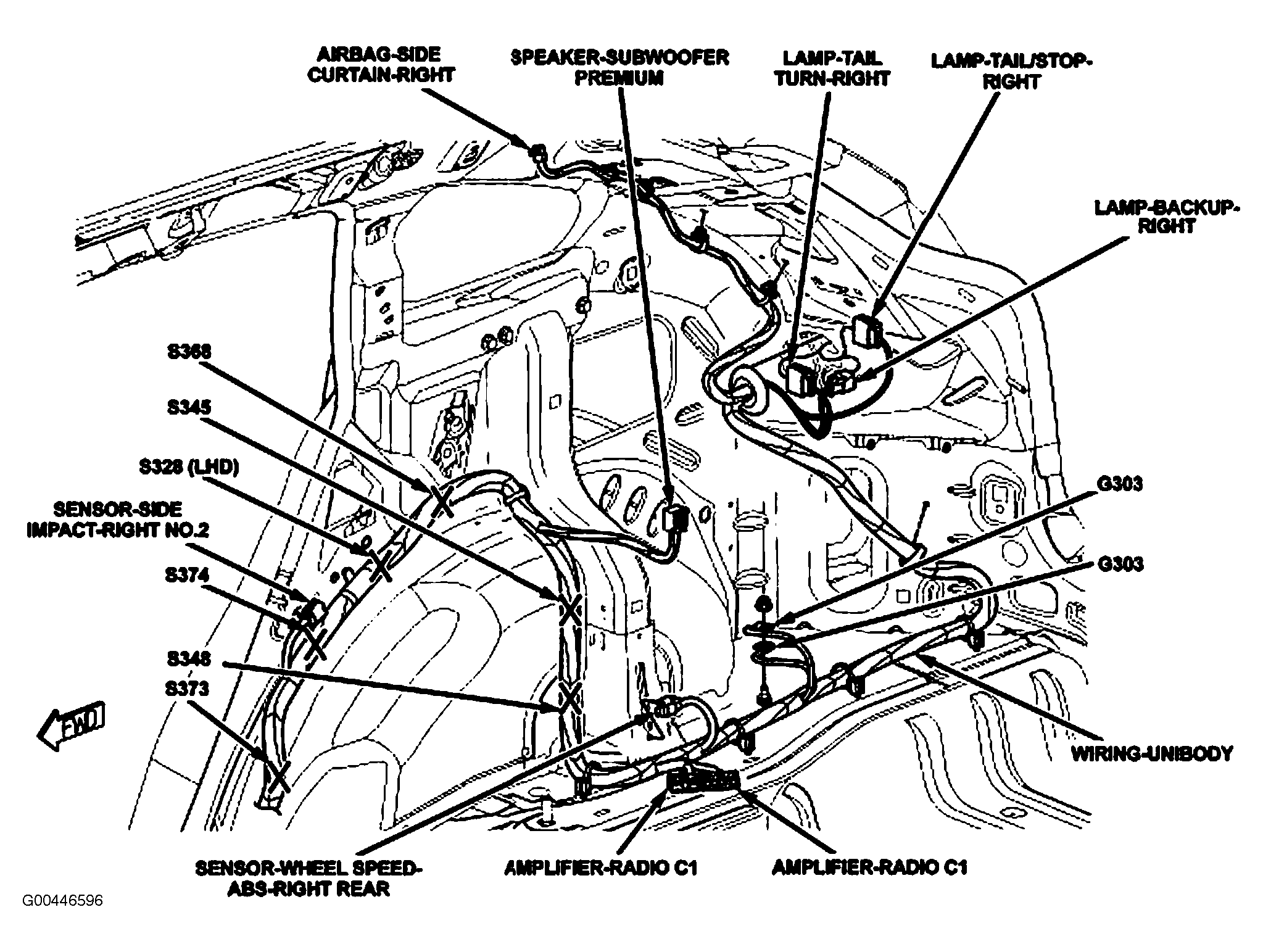

Fig 39: Right Rear Of Vehicle
Courtesy of DAIMLERCHRYSLER CORP.
Fig 40: Left Side Of Luggage Compartment
Courtesy of DAIMLERCHRYSLER CORP.

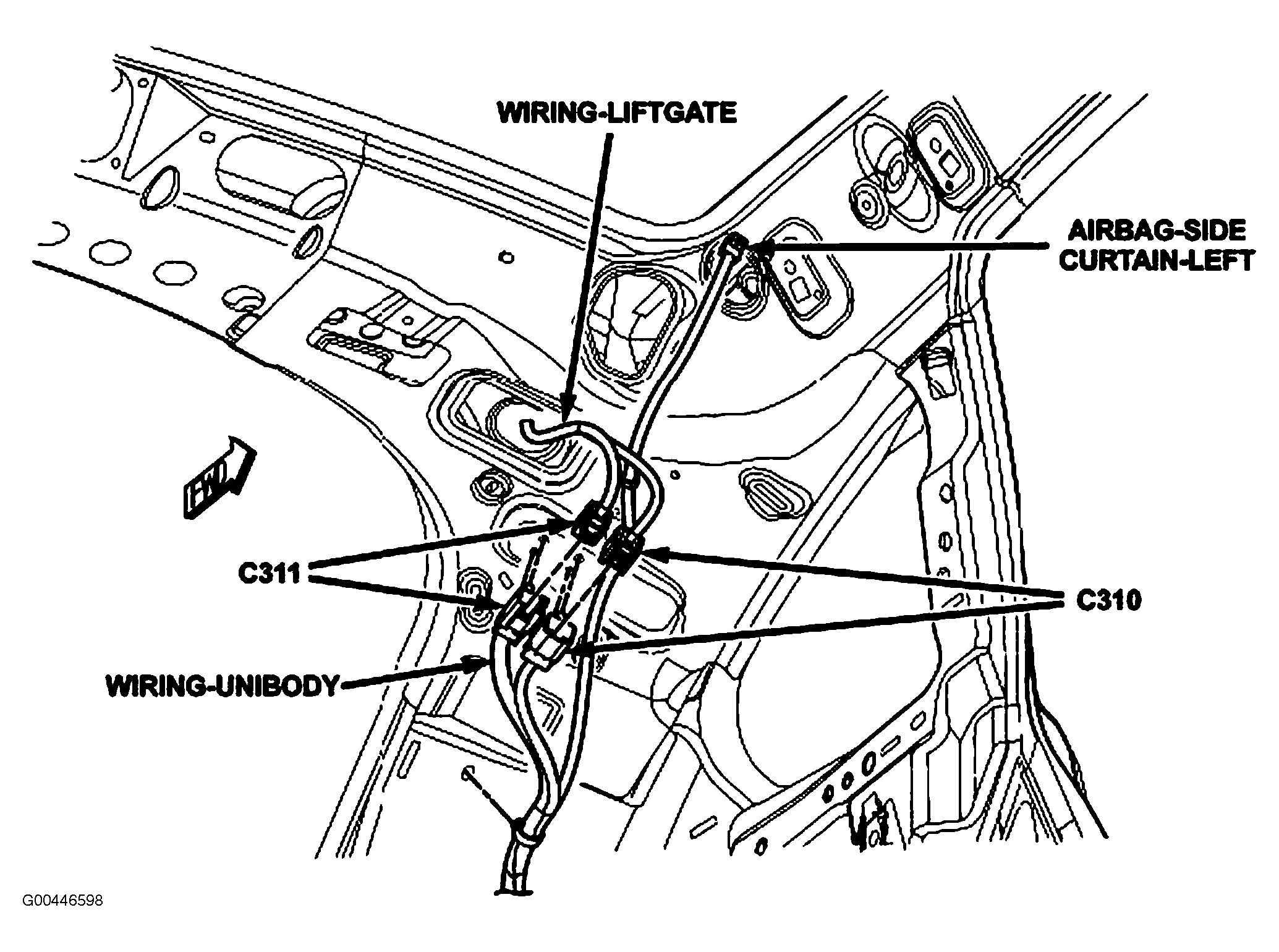

Fig 41: Left "D" Pillar
Courtesy of DAIMLERCHRYSLER CORP.

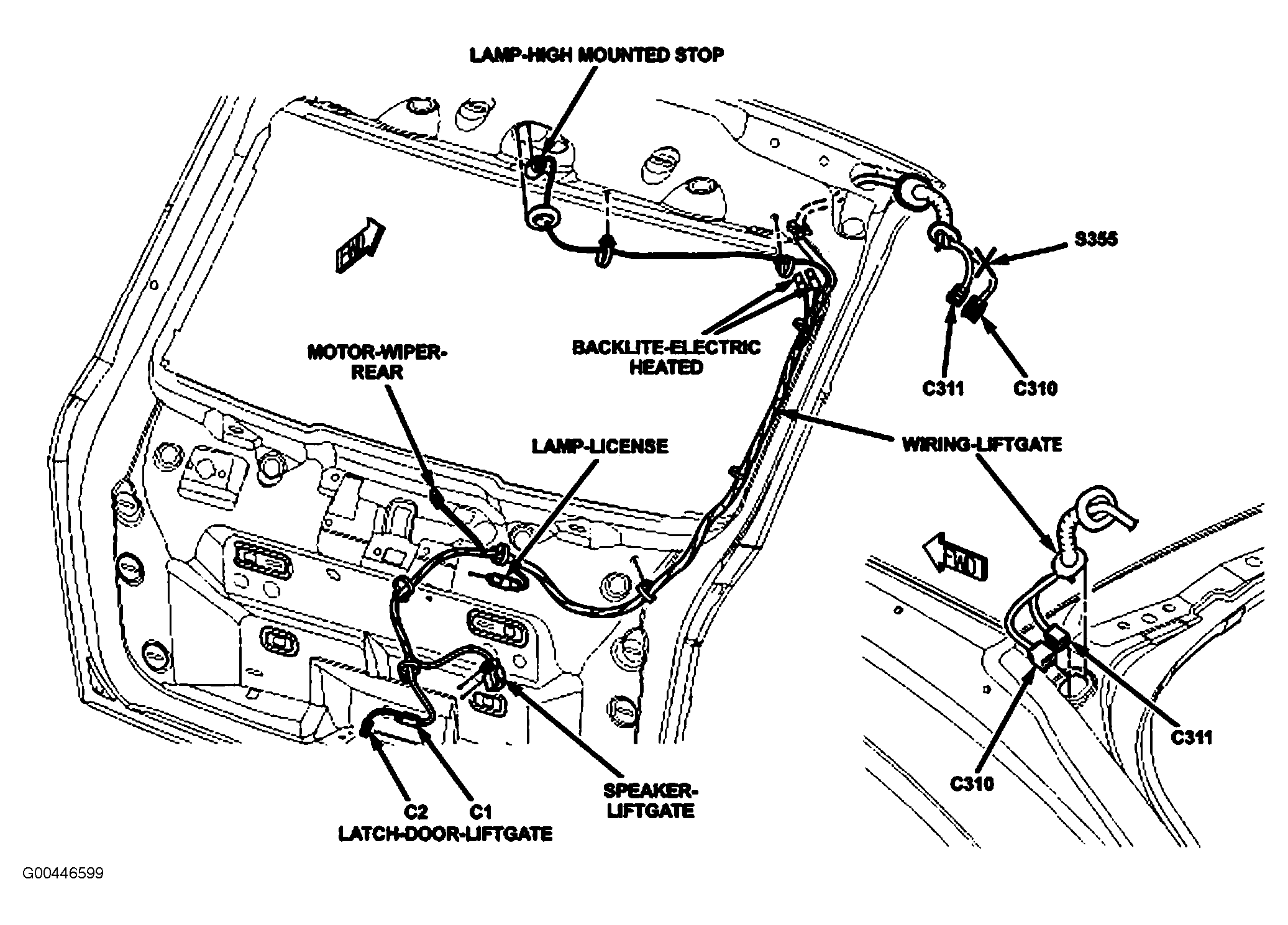

Fig 42: Liftgate
Courtesy of DAIMLERCHRYSLER CORP.

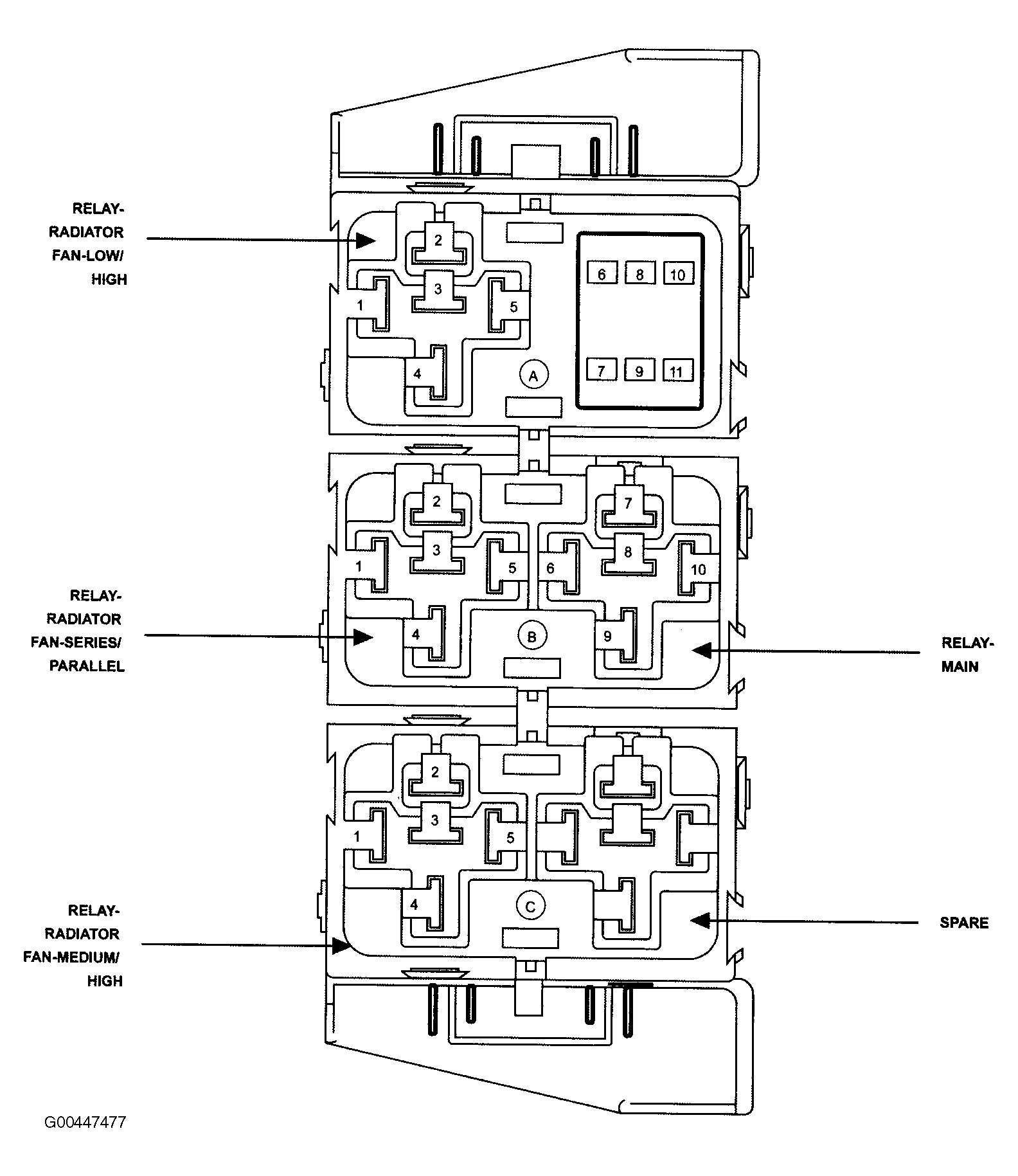

Fig 43: Fuse/Relay Block
Courtesy of DAIMLERCHRYSLER CORP.
