Electrical Component Locator
>>
Component Location Graphics
Component Location Graphics
NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.

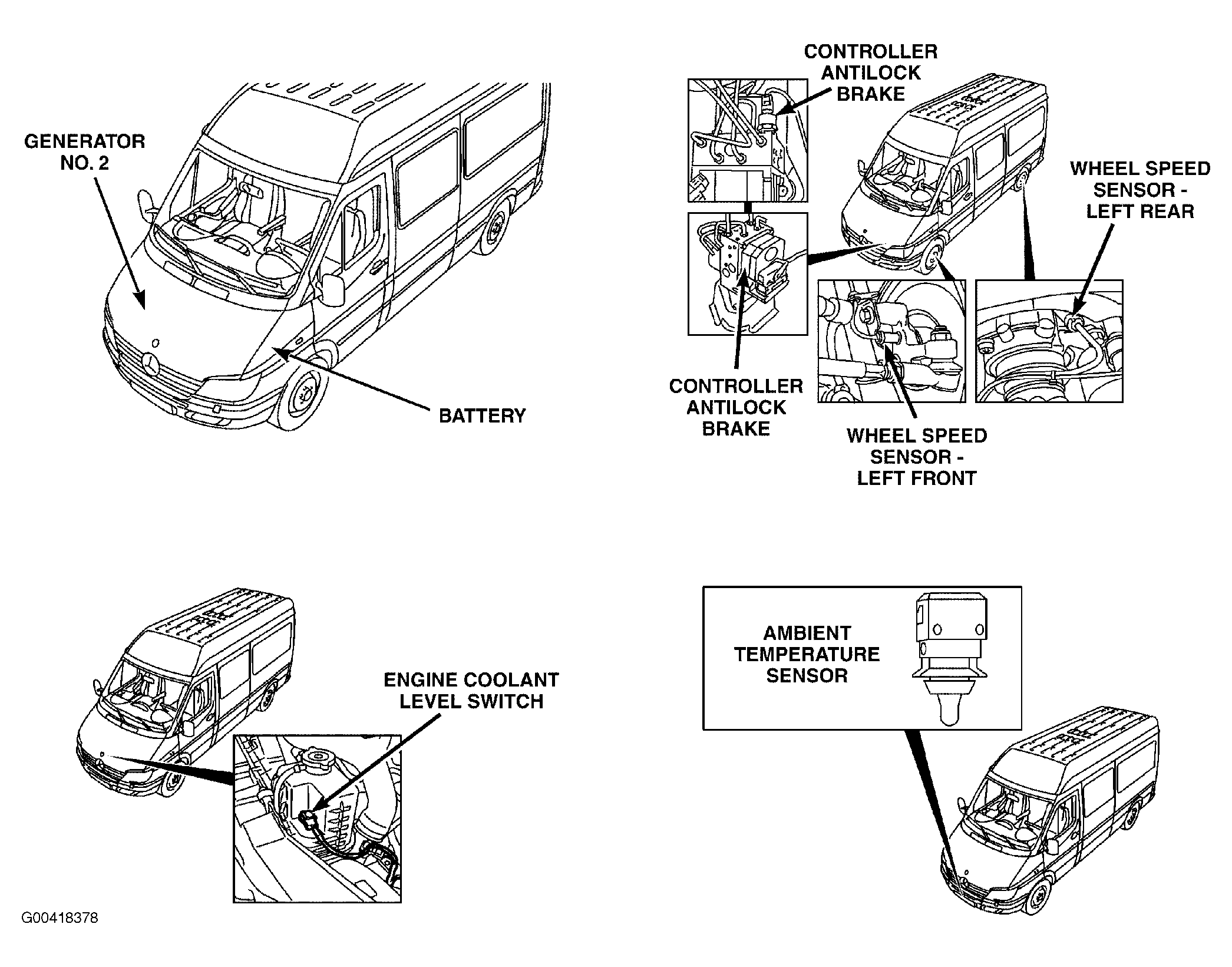

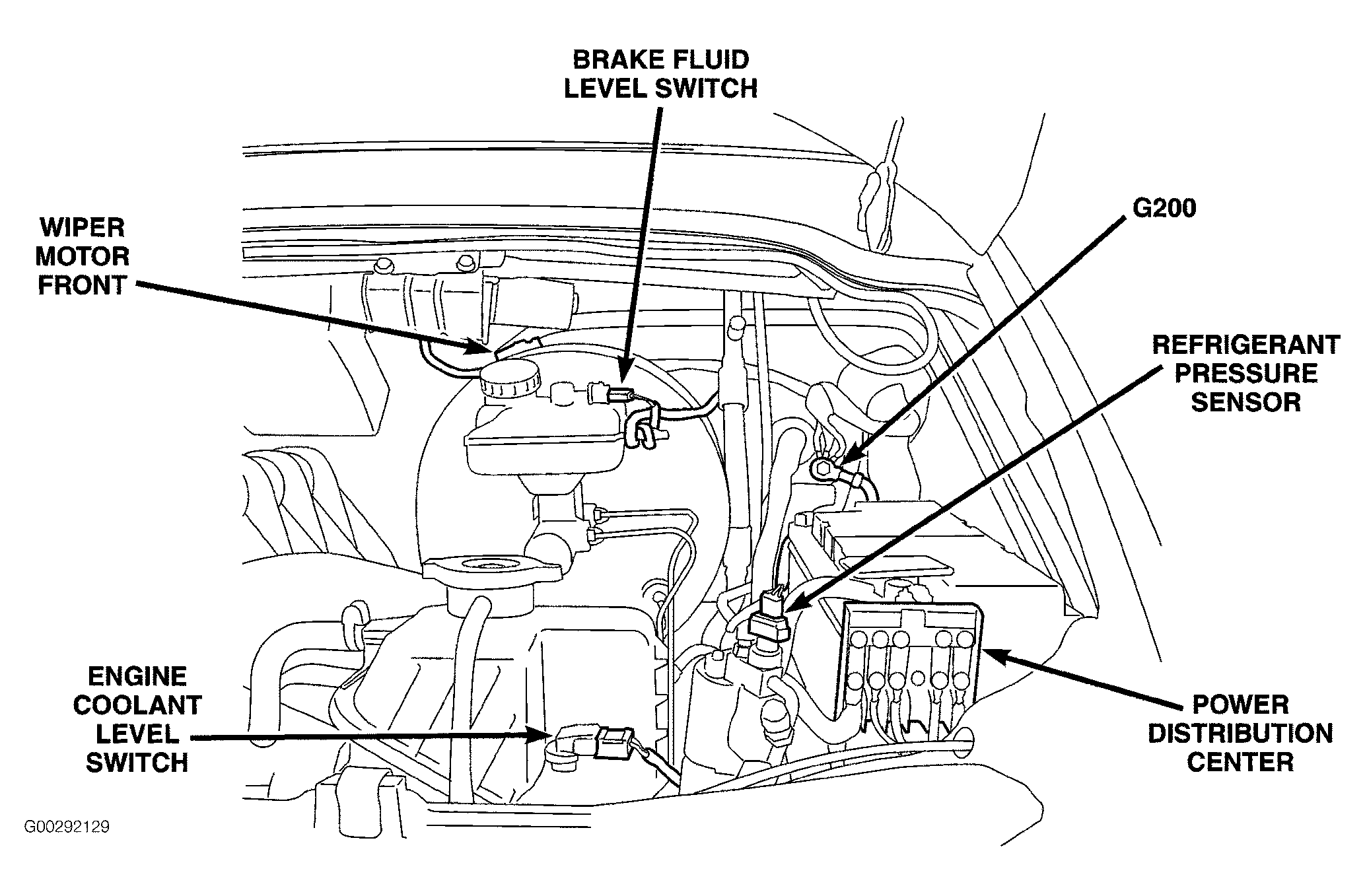

Fig 1: Left Side Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.

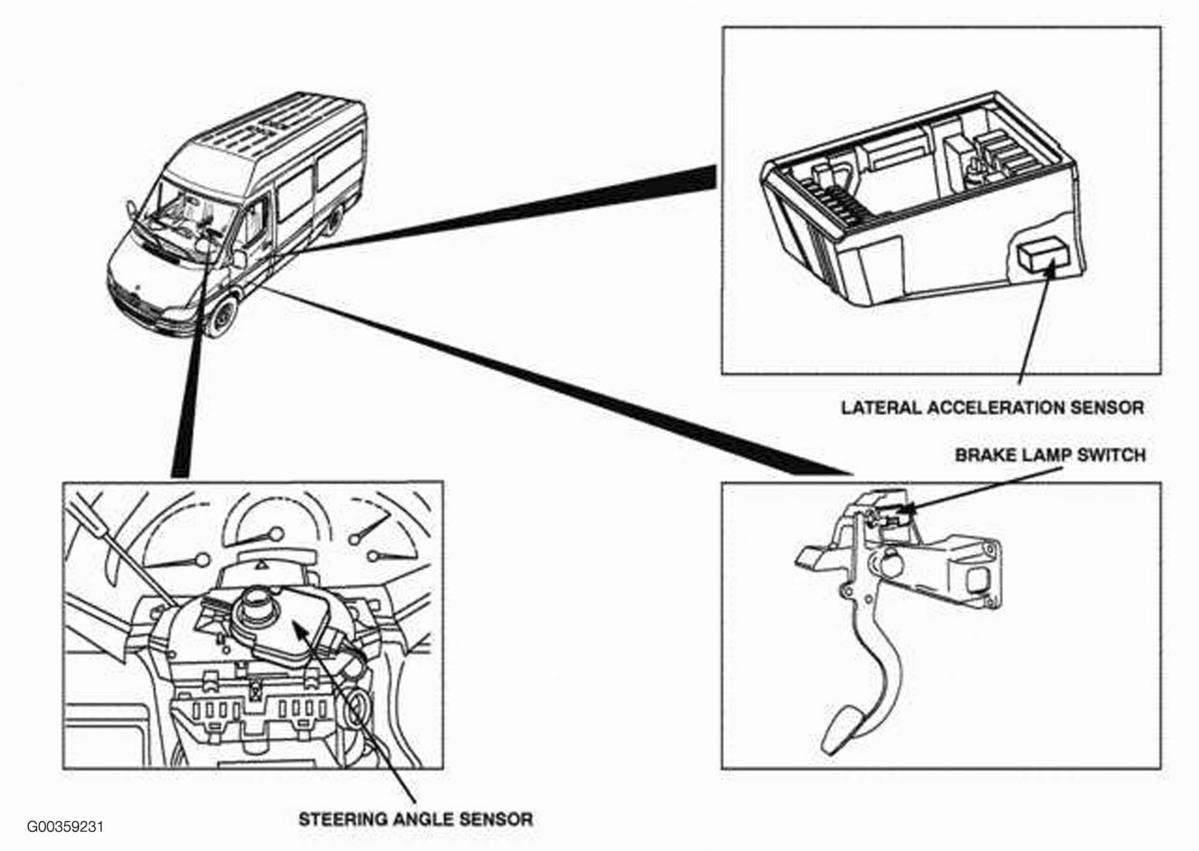

Fig 2: ABS Components
Courtesy of DAIMLERCHRYSLER CORP.

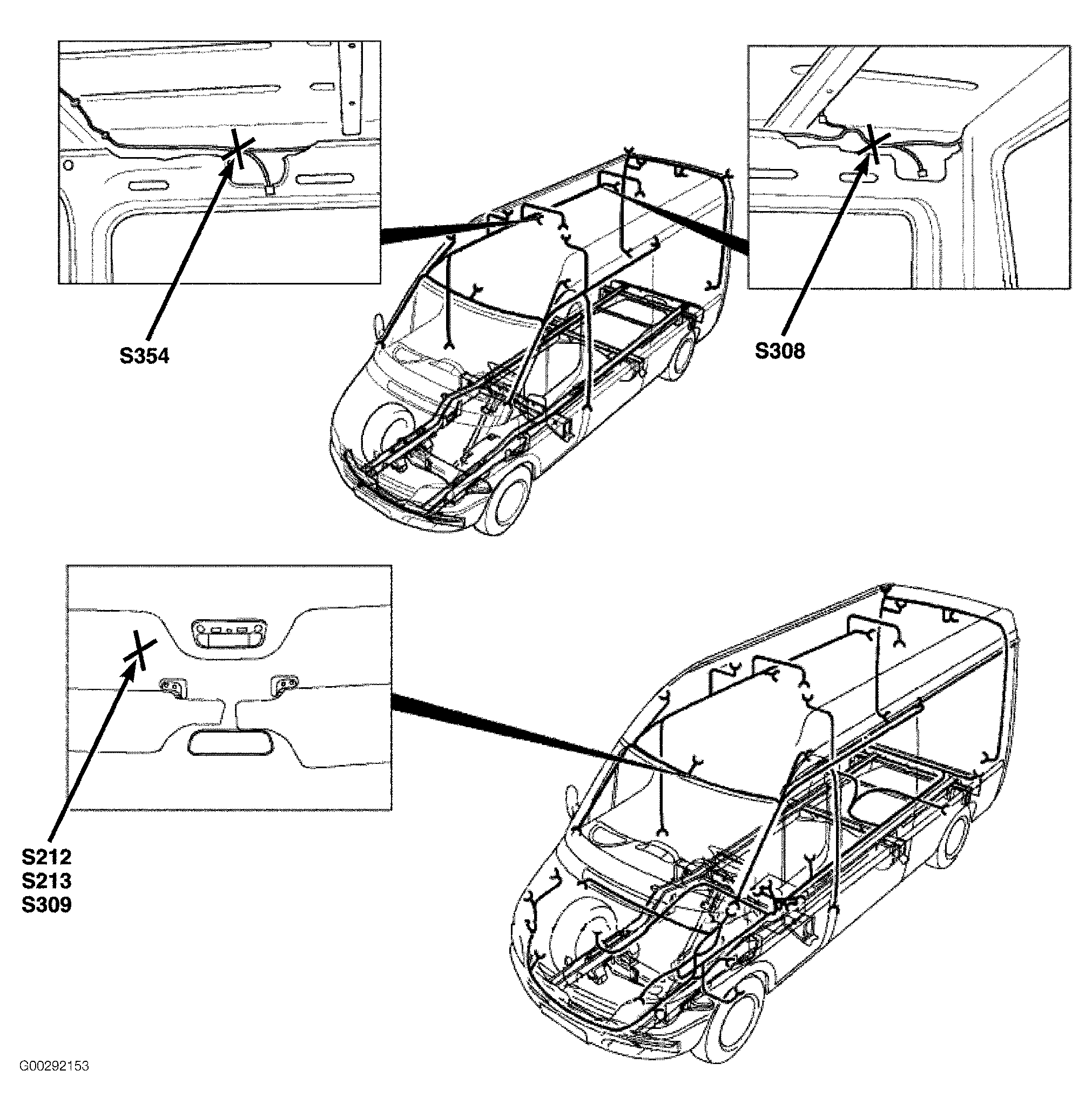

Fig 3: Vehicle Overview
Courtesy of DAIMLERCHRYSLER CORP.

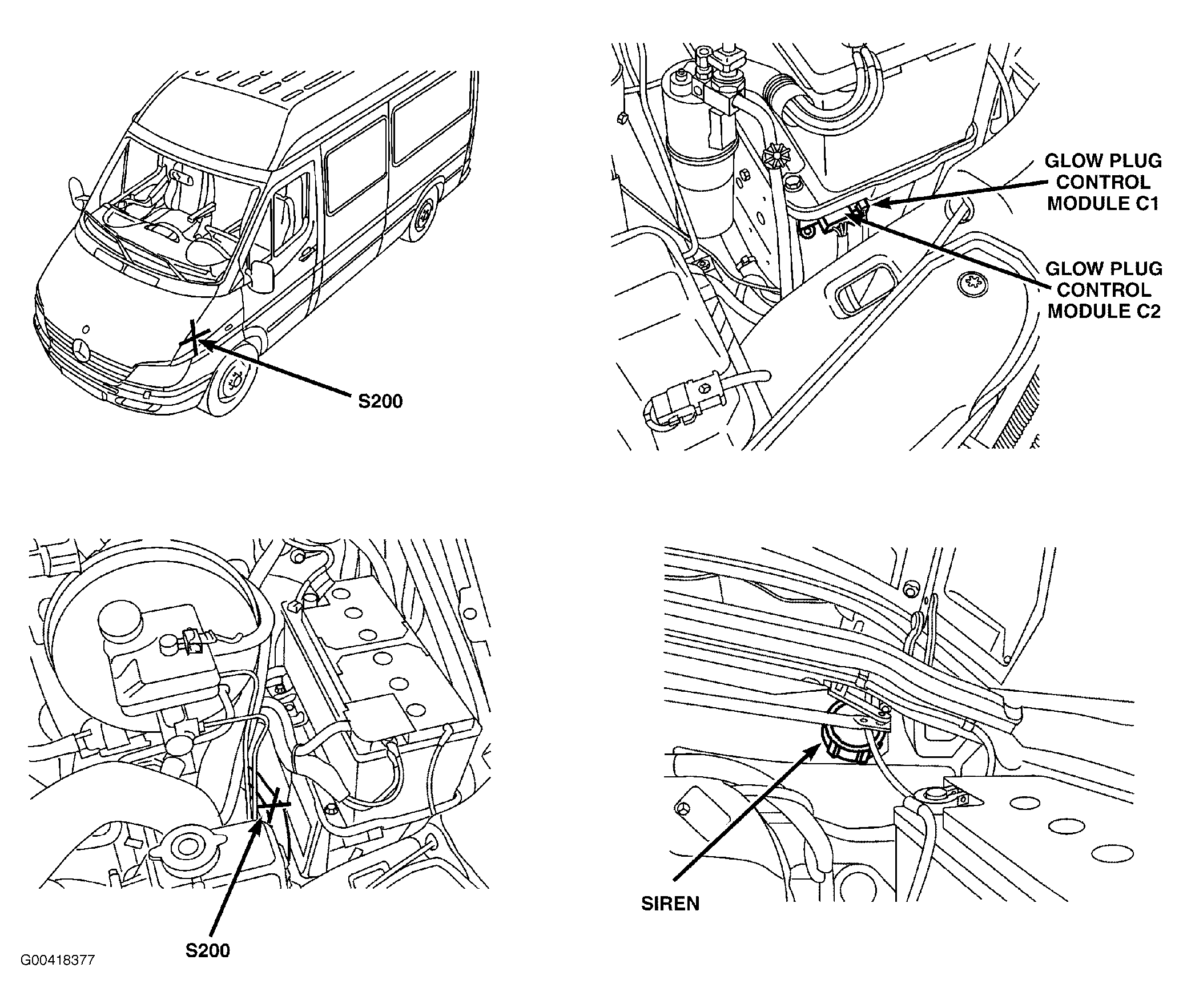

Fig 4: Left Side Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.

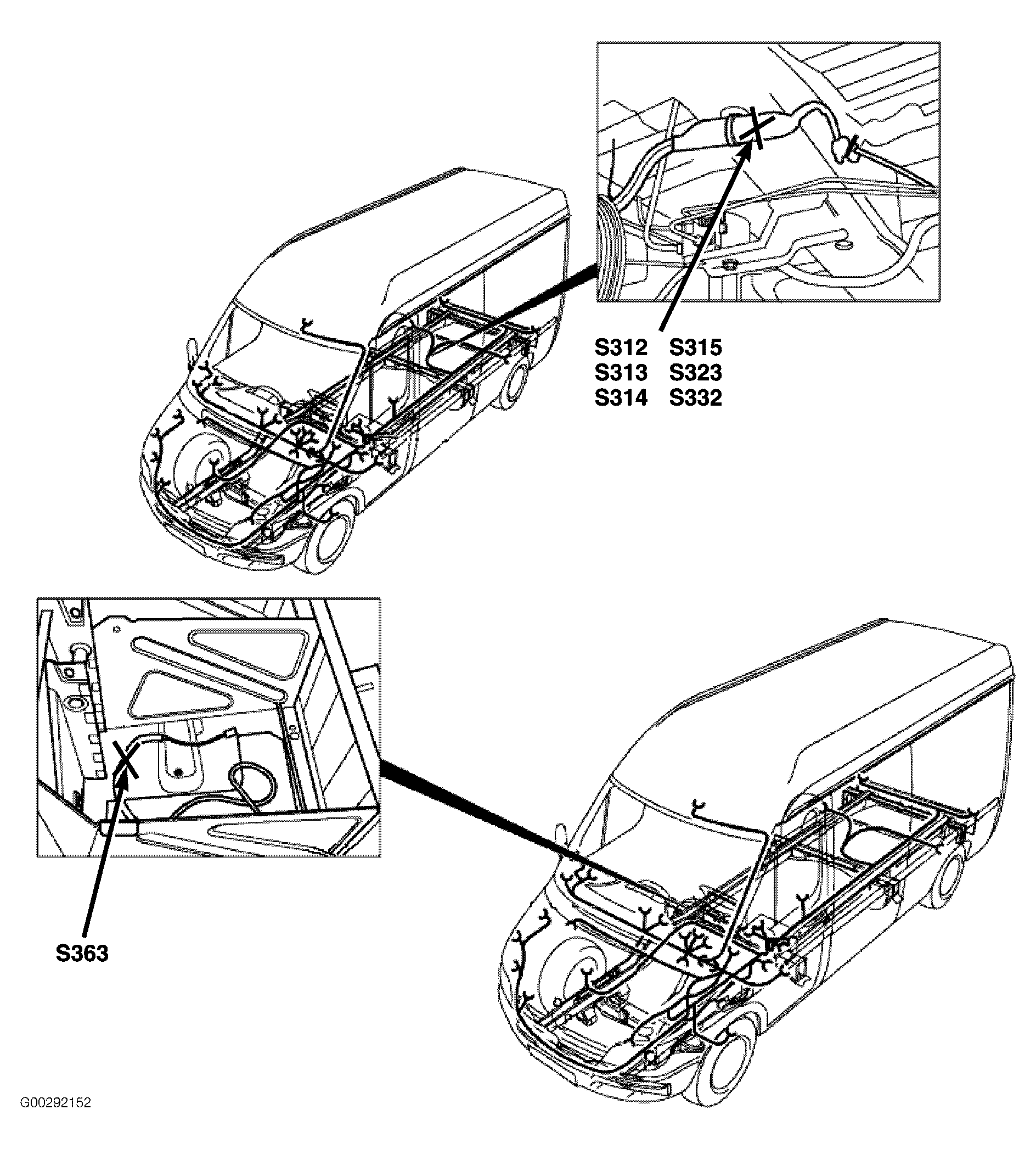

Fig 5: Vehicle Overview
Courtesy of DAIMLERCHRYSLER CORP.

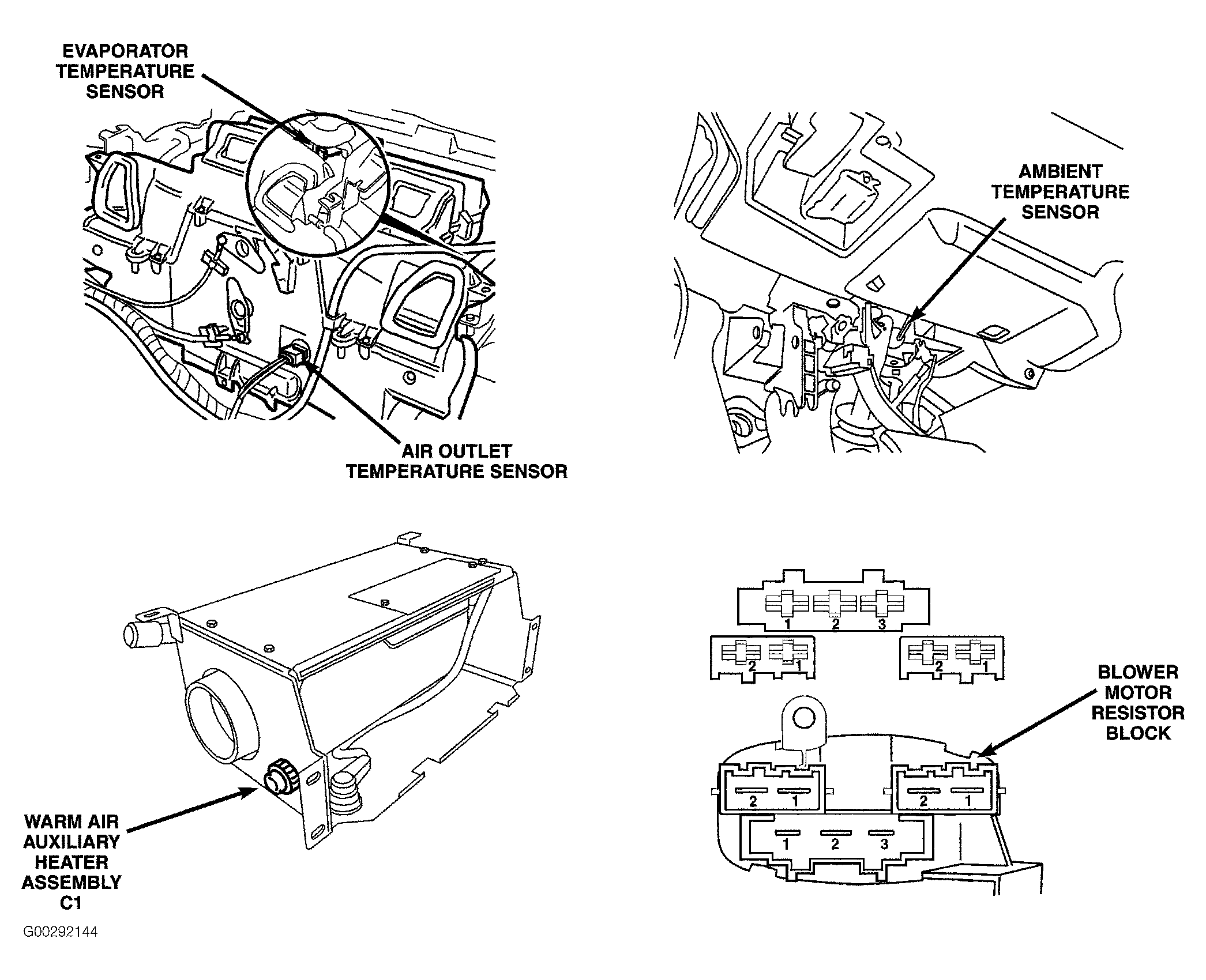

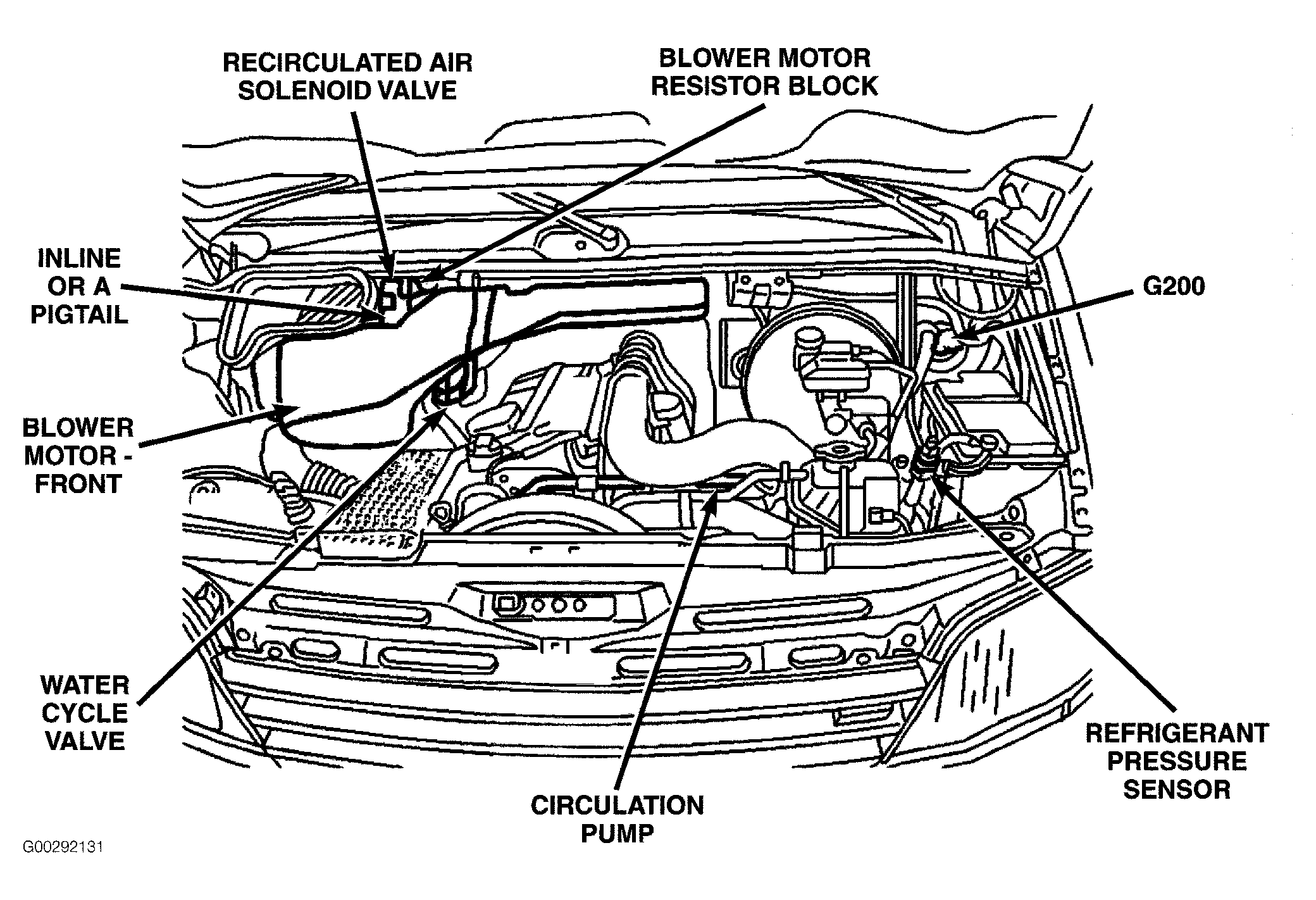

Fig 6: HVAC Components
Courtesy of DAIMLERCHRYSLER CORP.

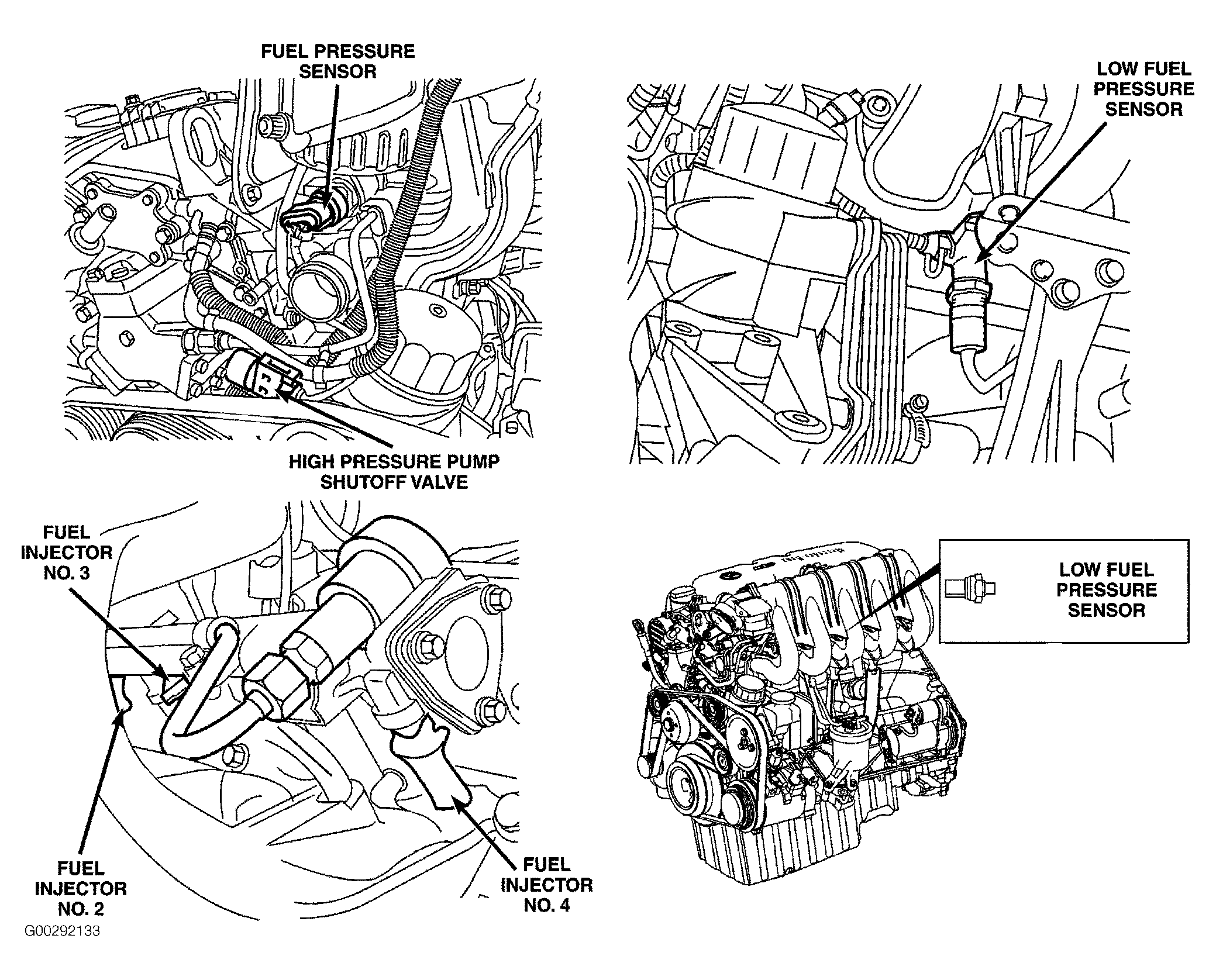

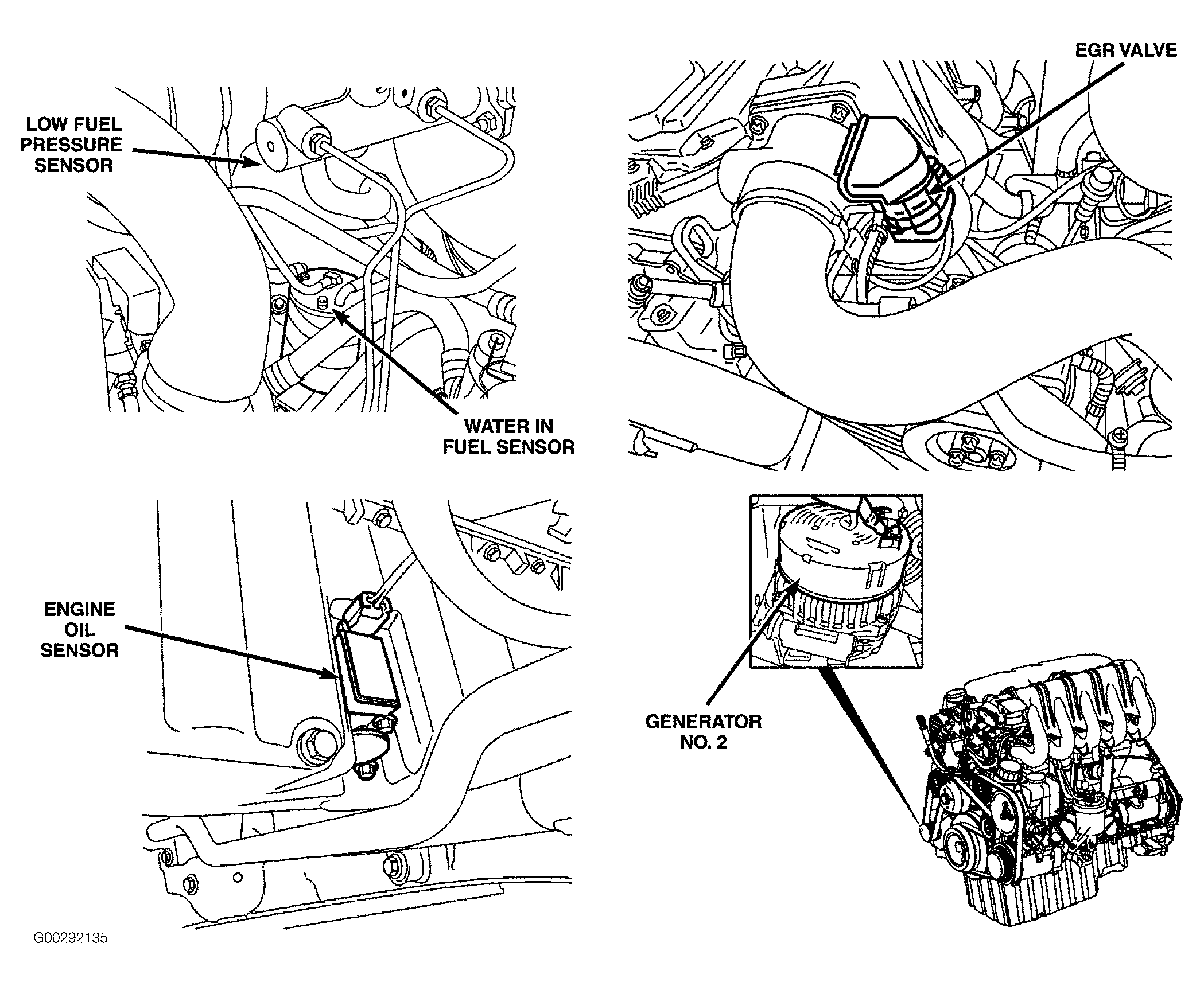

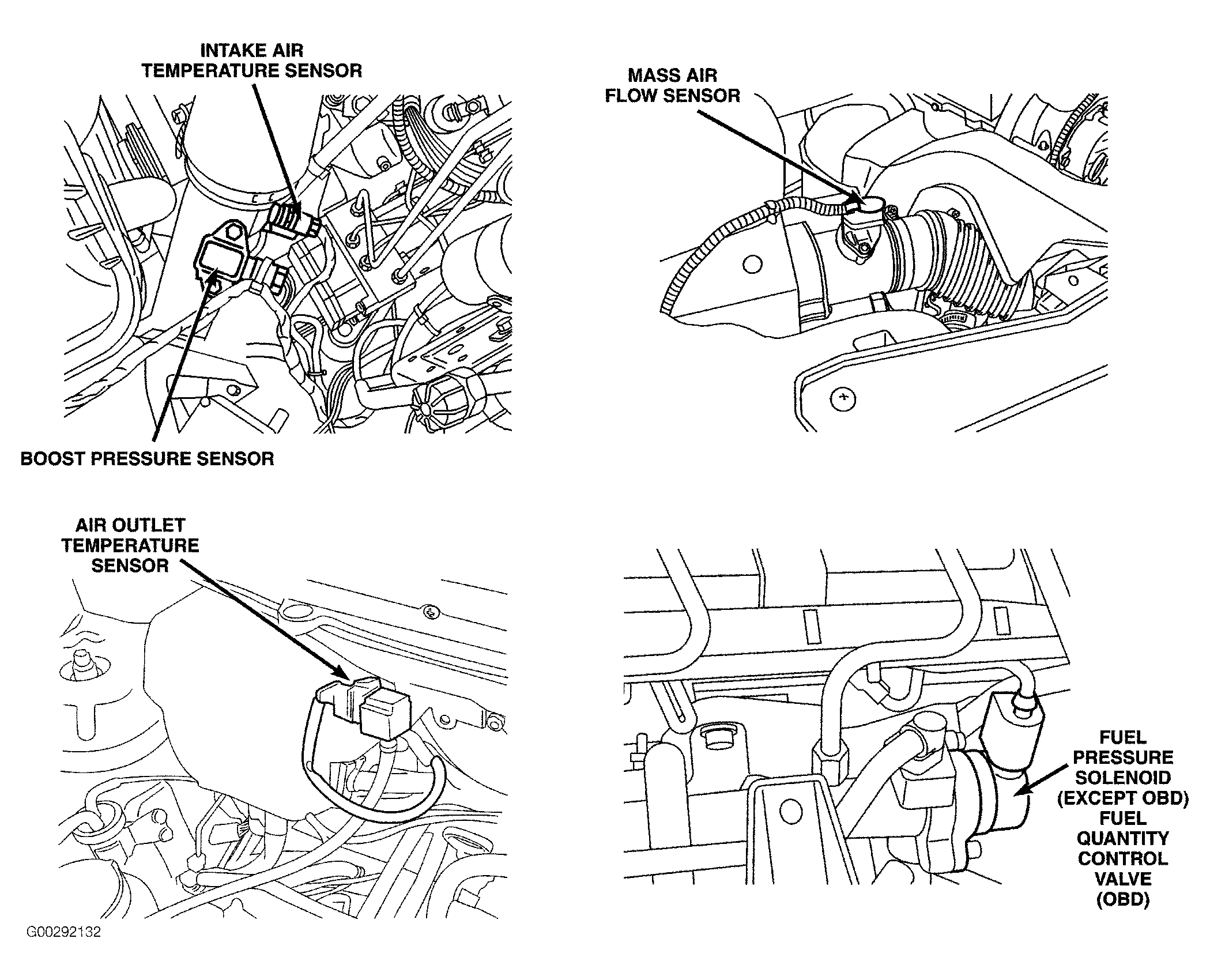

Fig 7: Engine Control Components
Courtesy of DAIMLERCHRYSLER CORP.

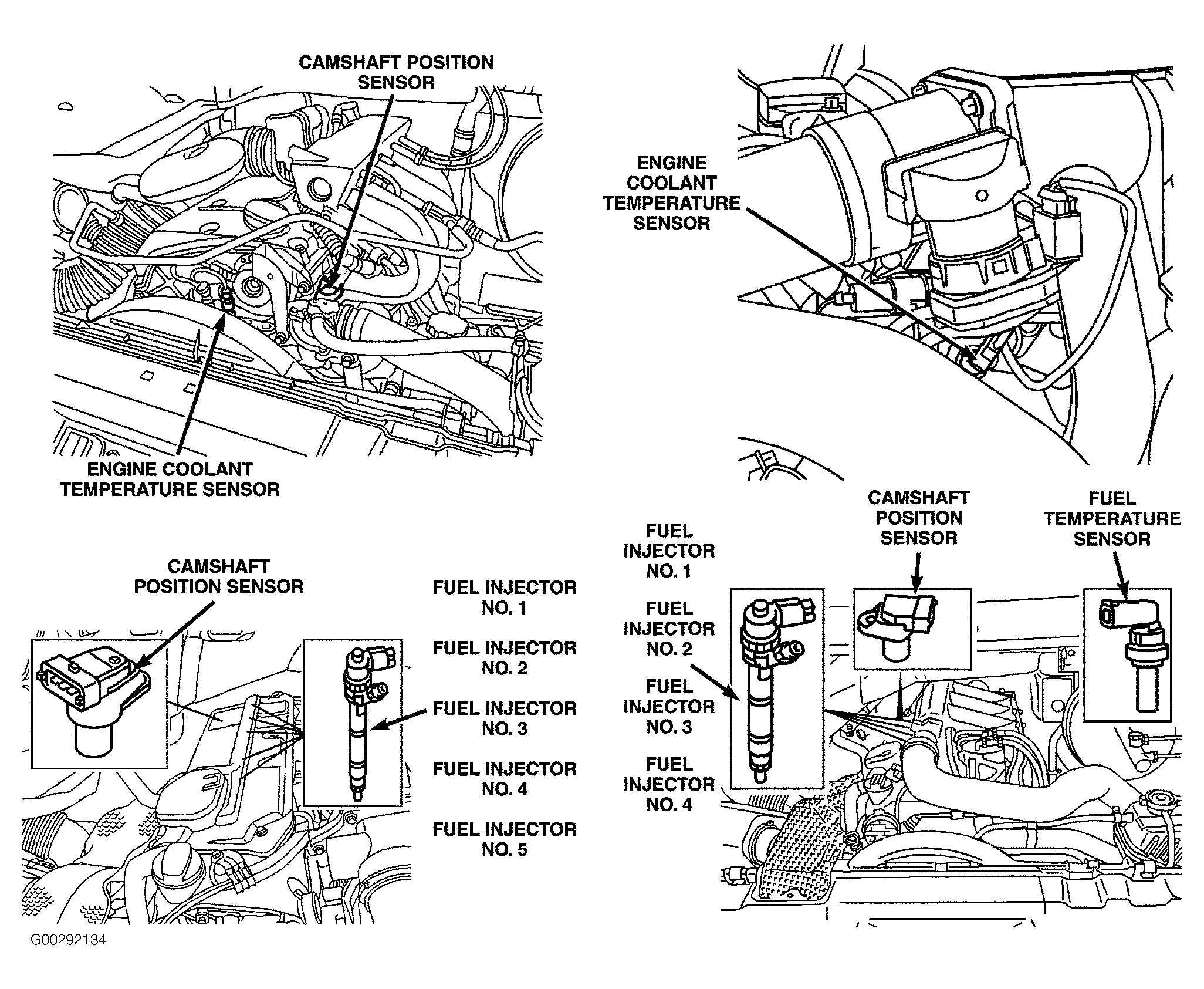

Fig 8: Engine Control Components
Courtesy of DAIMLERCHRYSLER CORP.
Fig 9: Engine Control Components
Courtesy of DAIMLERCHRYSLER CORP.
Fig 10: Engine Control Components
Courtesy of DAIMLERCHRYSLER CORP.

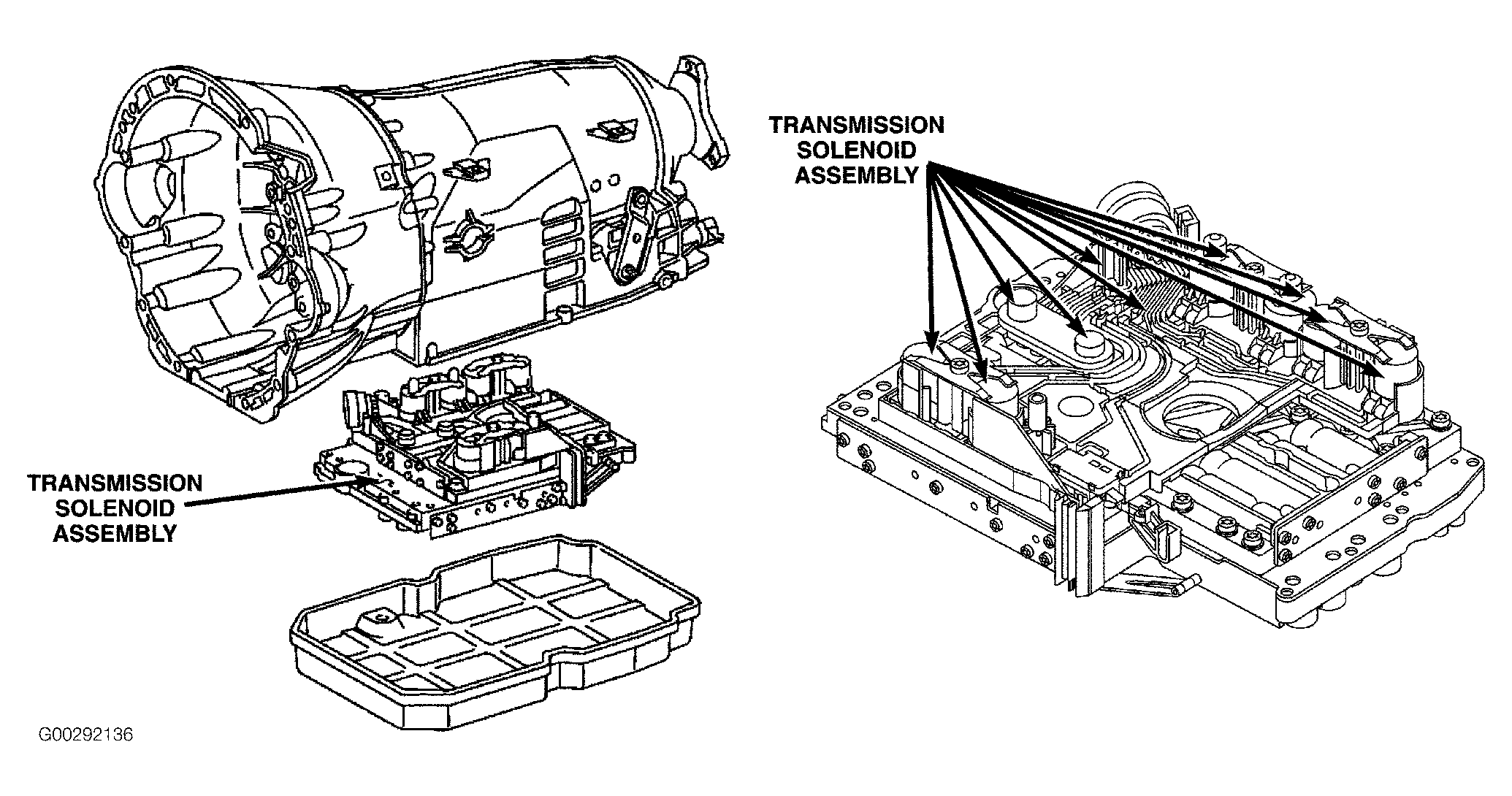

Fig 11: Transmission Components
Courtesy of DAIMLERCHRYSLER CORP.

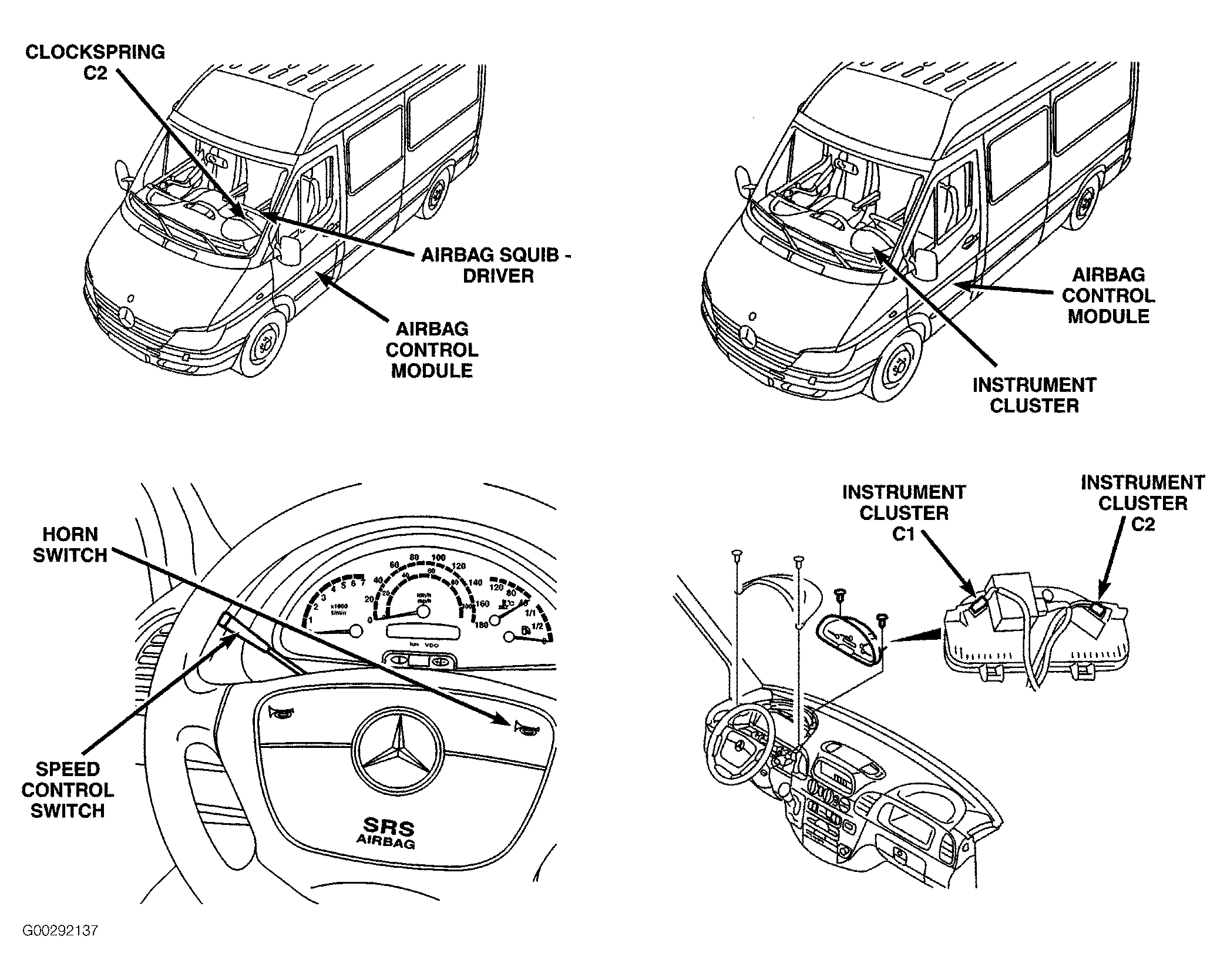

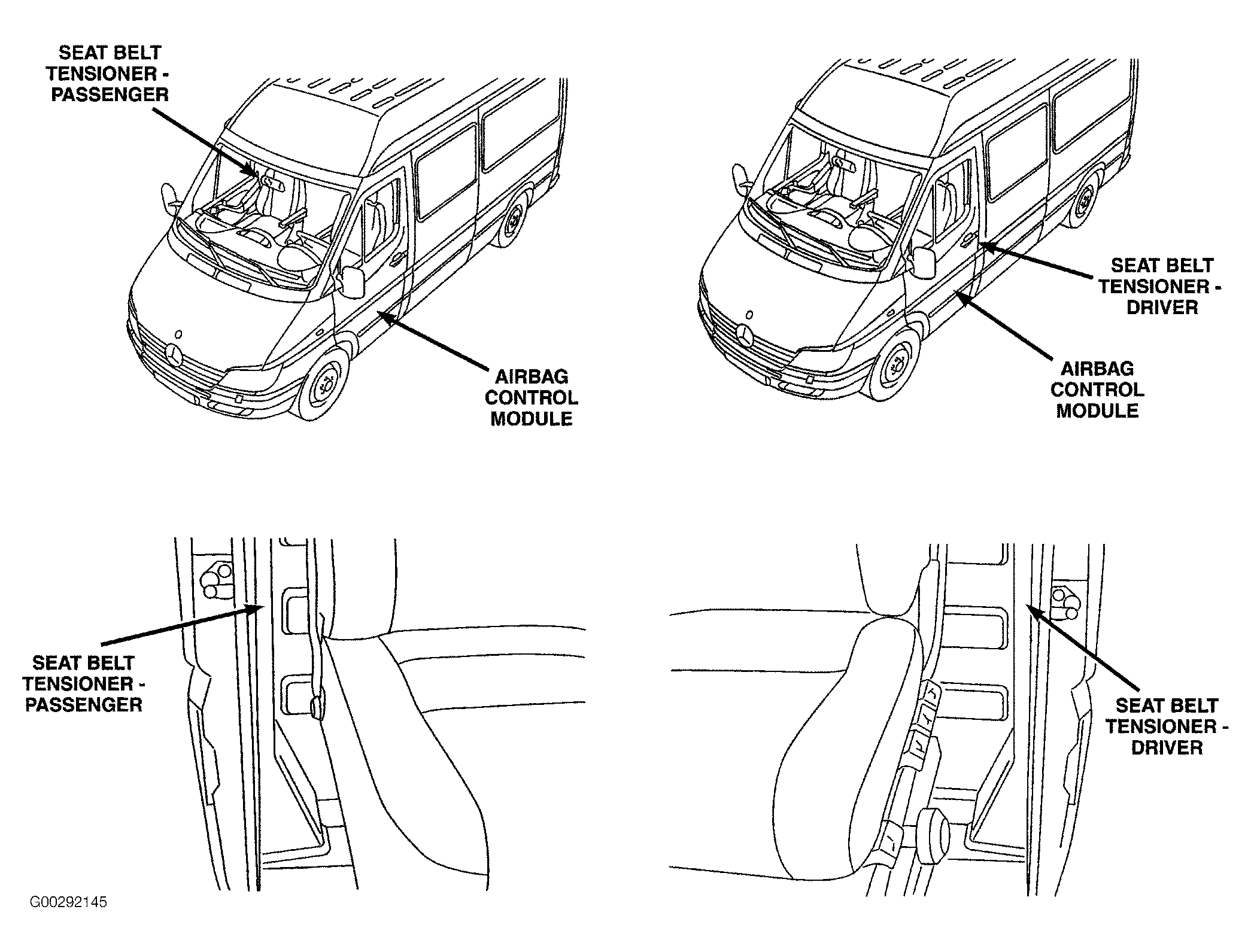

Fig 12: Airbag Components
Courtesy of DAIMLERCHRYSLER CORP.
Fig 13: Left Side Of Dash
Courtesy of DAIMLERCHRYSLER CORP.

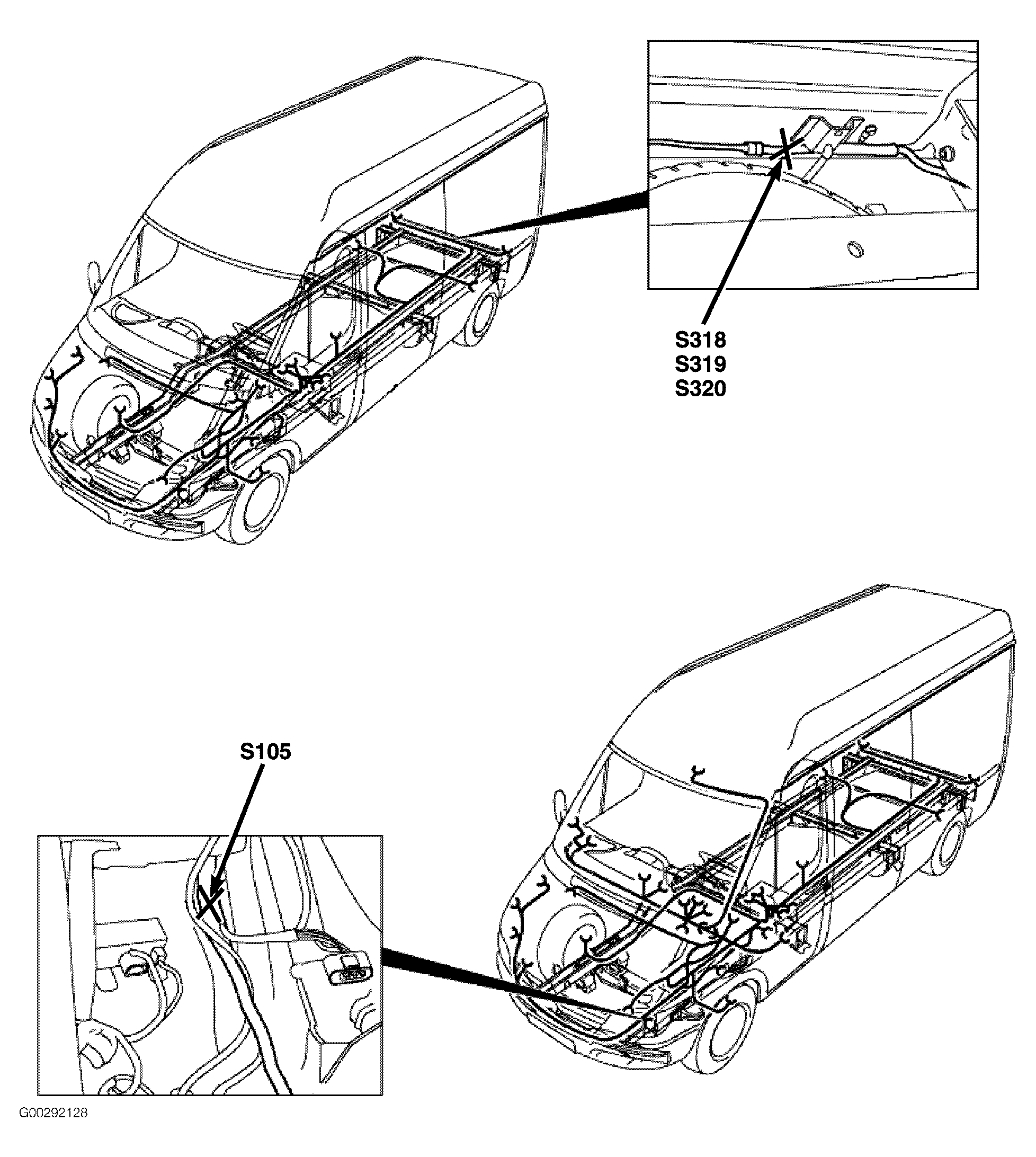

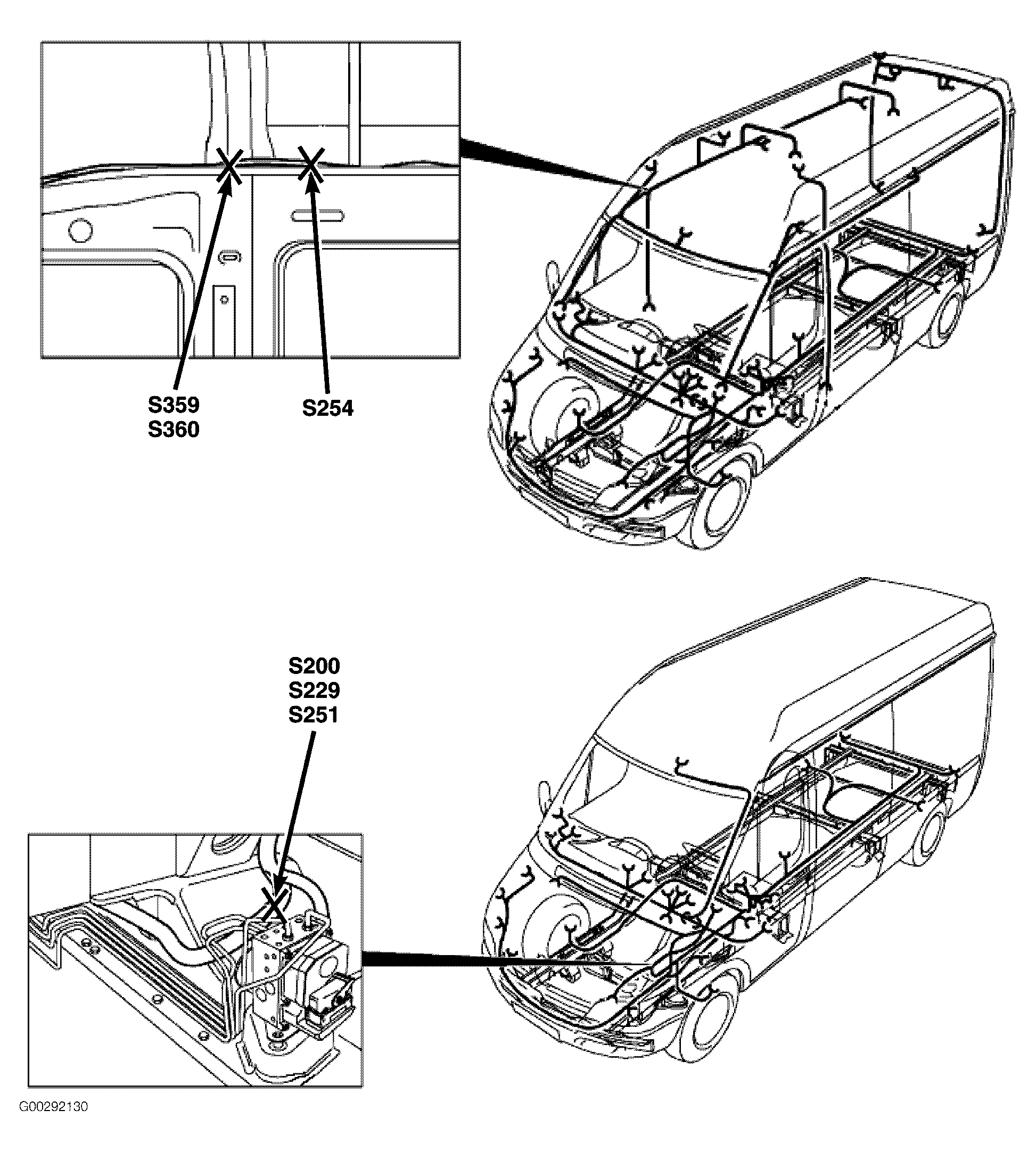

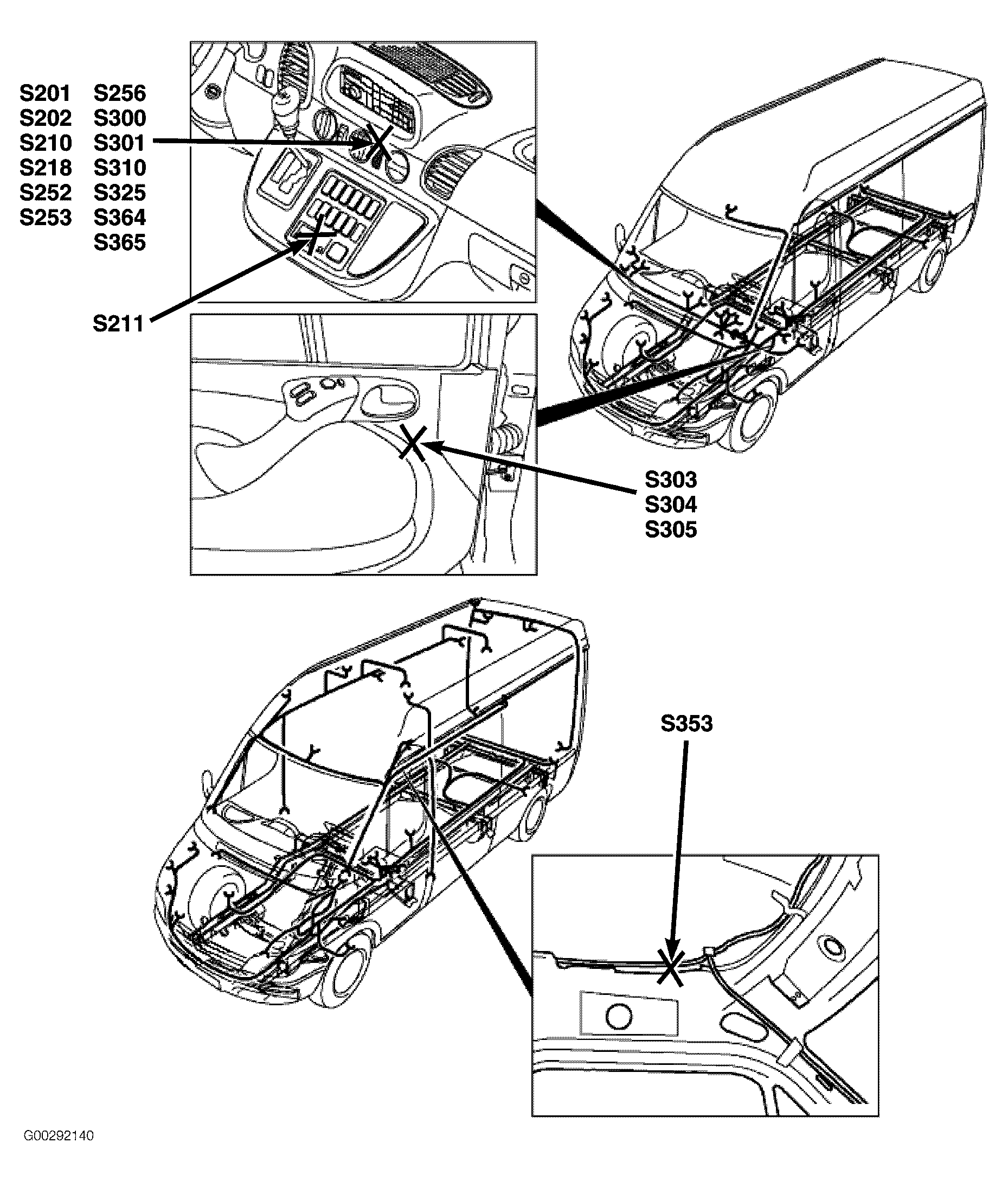

Fig 14: Splices
Courtesy of DAIMLERCHRYSLER CORP.

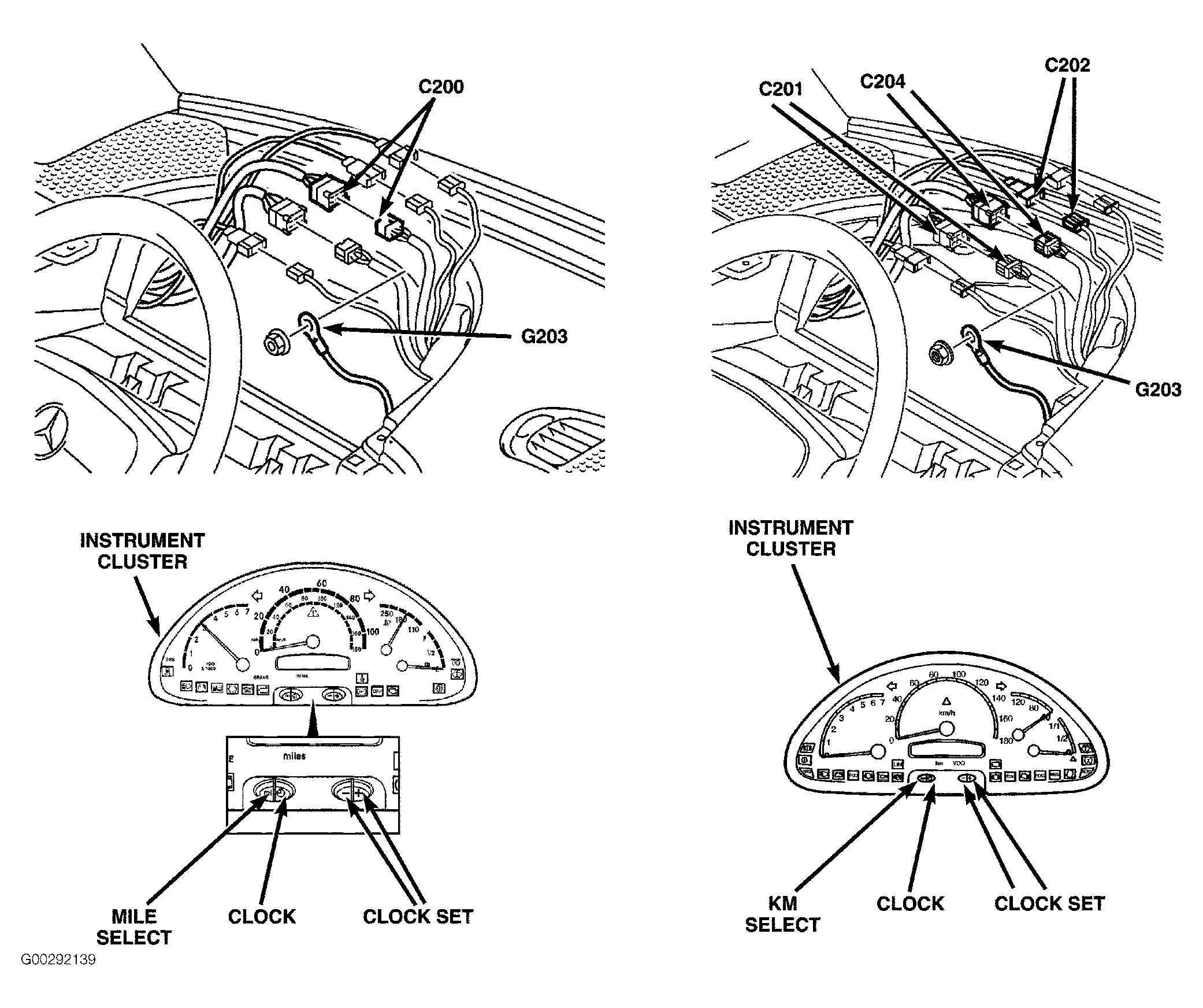

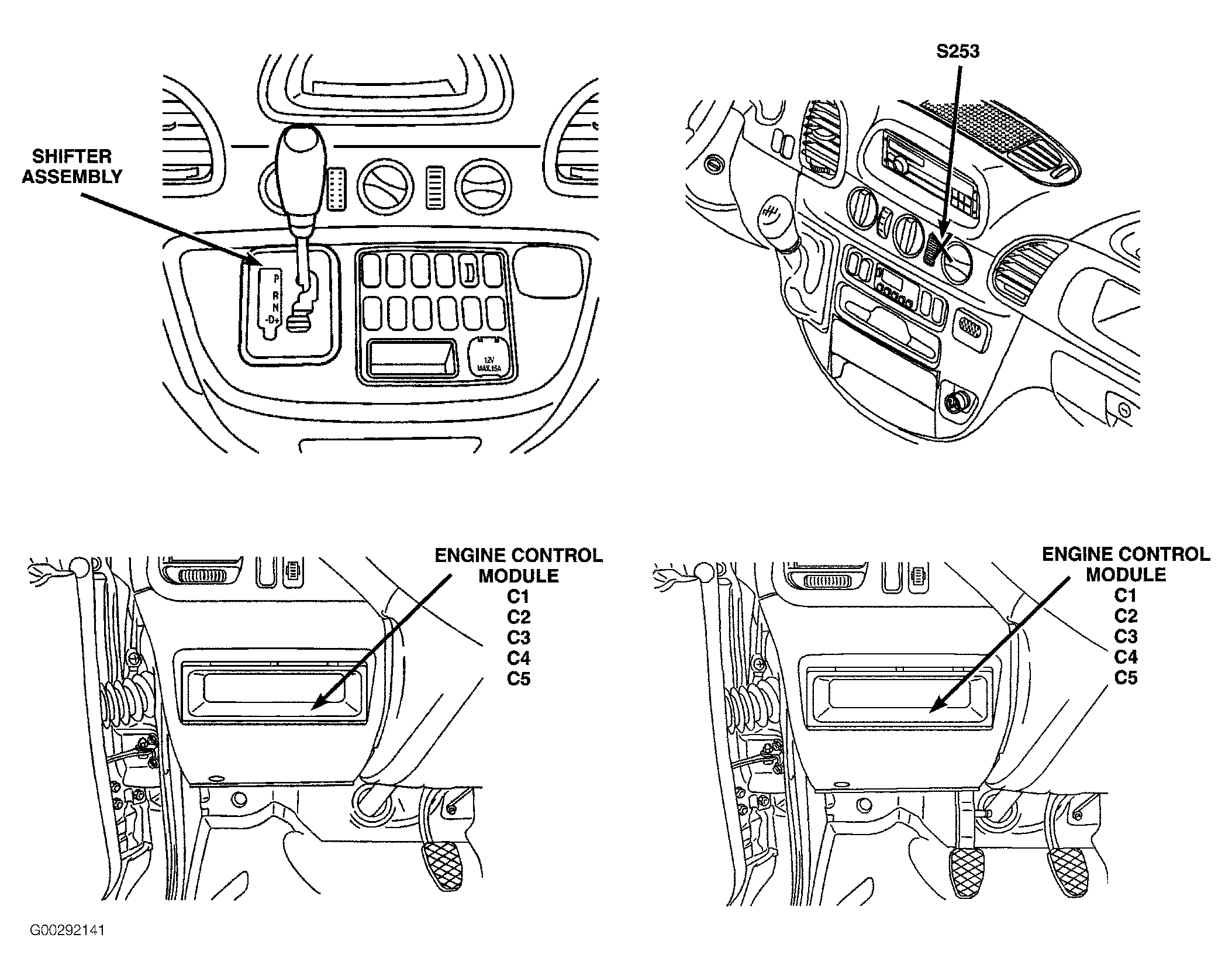

Fig 15: Dashboard
Courtesy of DAIMLERCHRYSLER CORP.

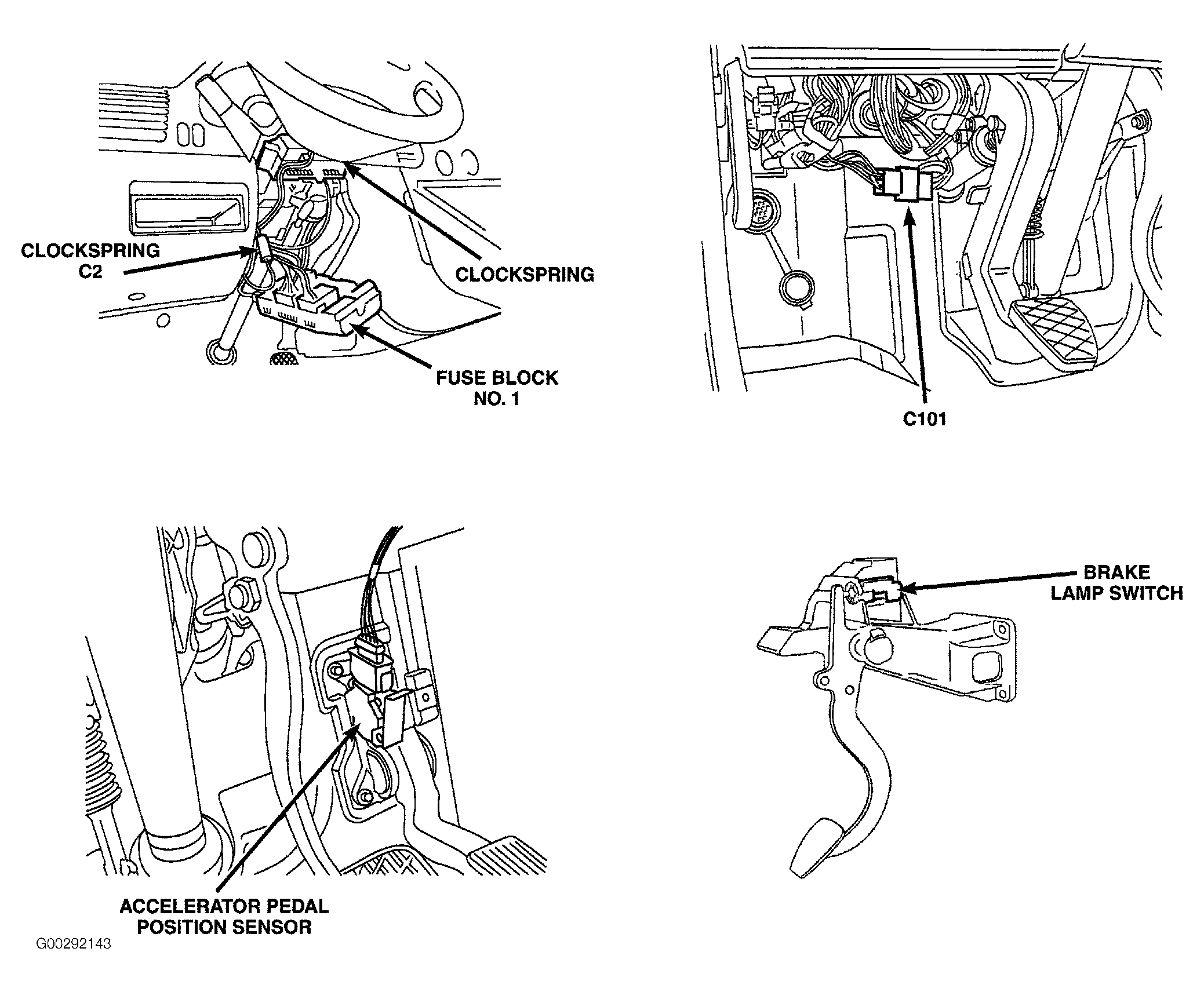

Fig 16: Under Steering Column
Courtesy of DAIMLERCHRYSLER CORP.
Fig 17: Under Left Side Of Dash
Courtesy of DAIMLERCHRYSLER CORP.
Fig 18: HVAC Components
Courtesy of DAIMLERCHRYSLER CORP.
Fig 19: Airbag Components
Courtesy of DAIMLERCHRYSLER CORP.

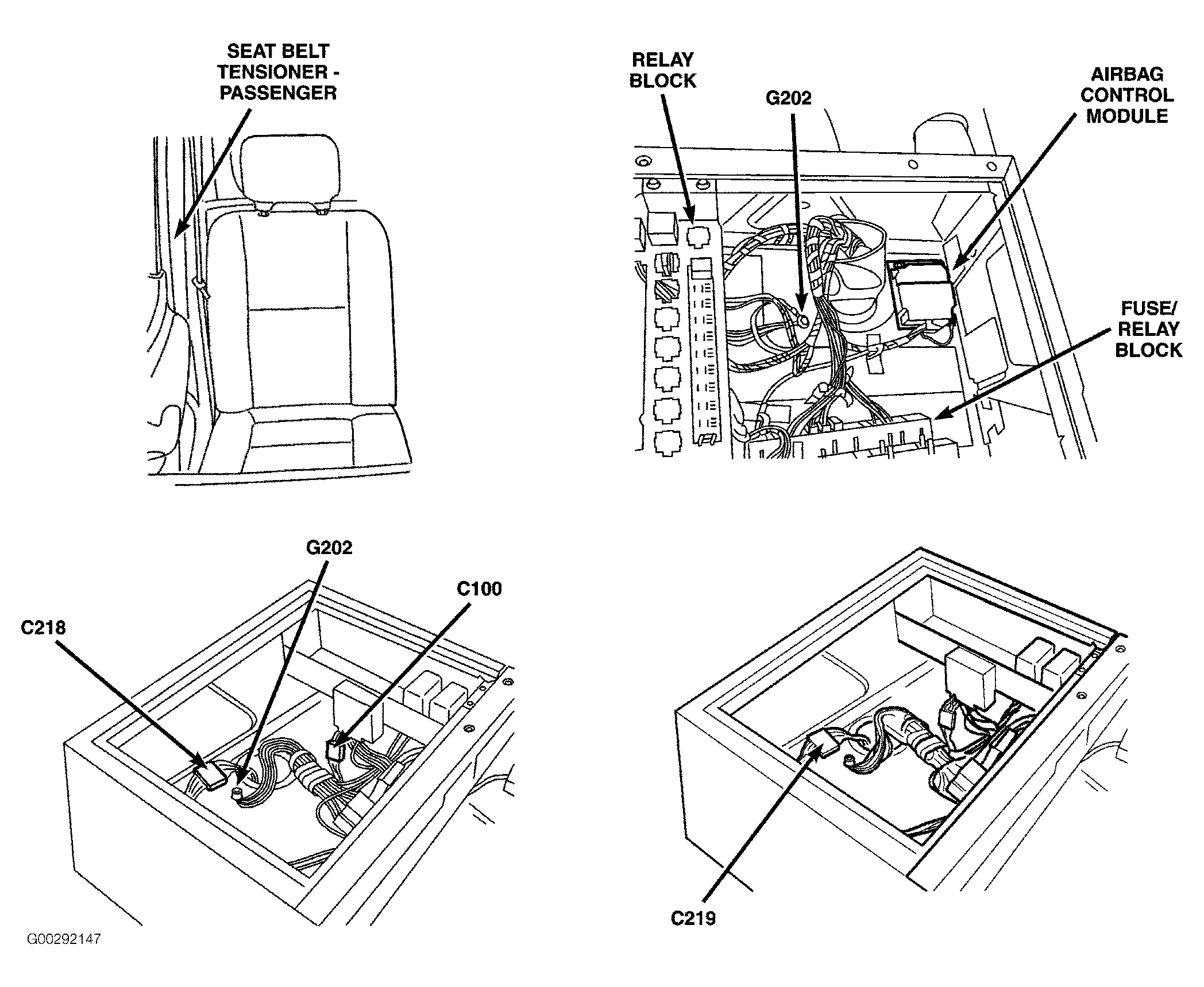

Fig 20: Under Driver's Seat
Courtesy of DAIMLERCHRYSLER CORP.

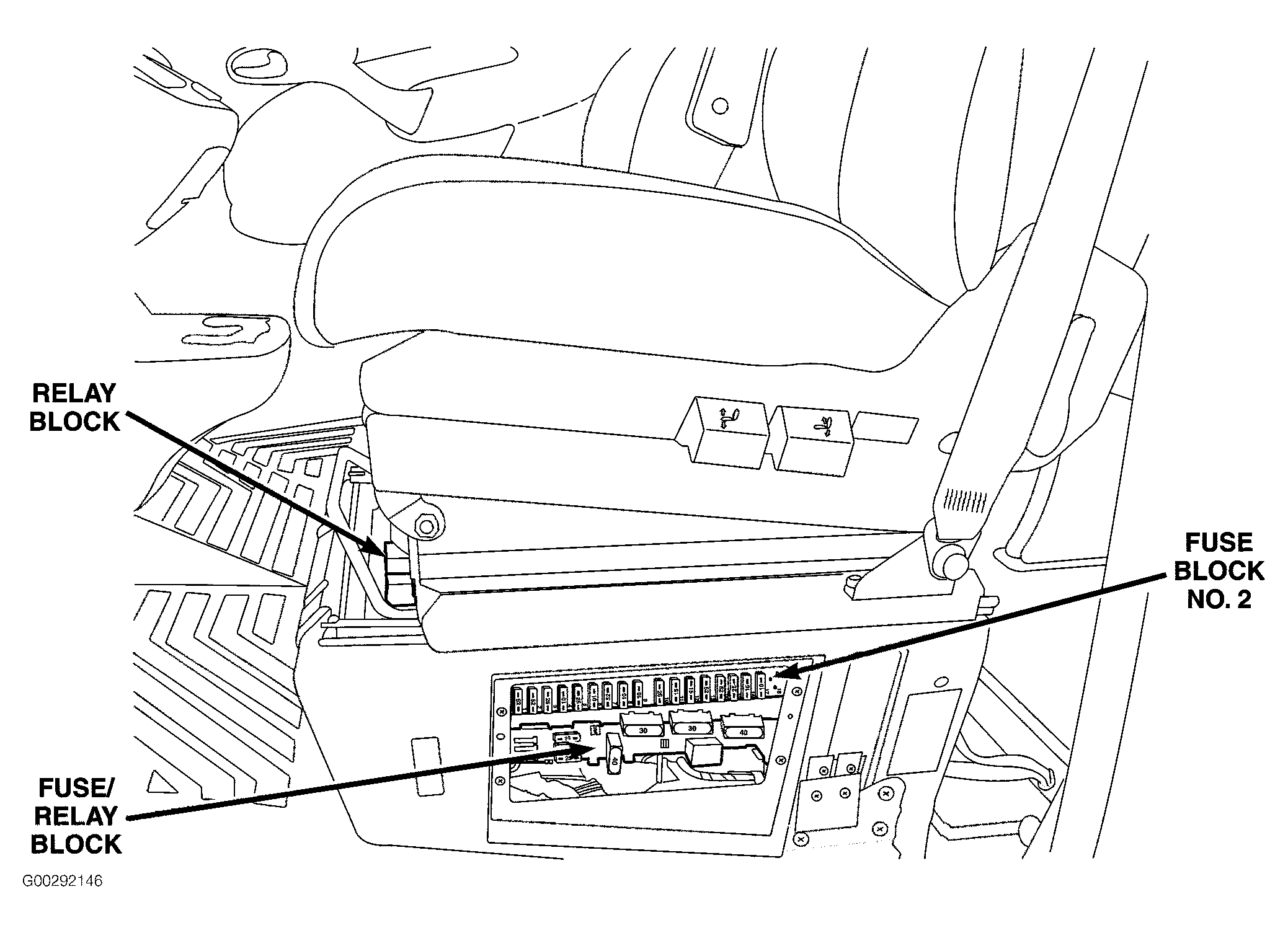

Fig 21: Under Driver's Seat
Courtesy of DAIMLERCHRYSLER CORP.

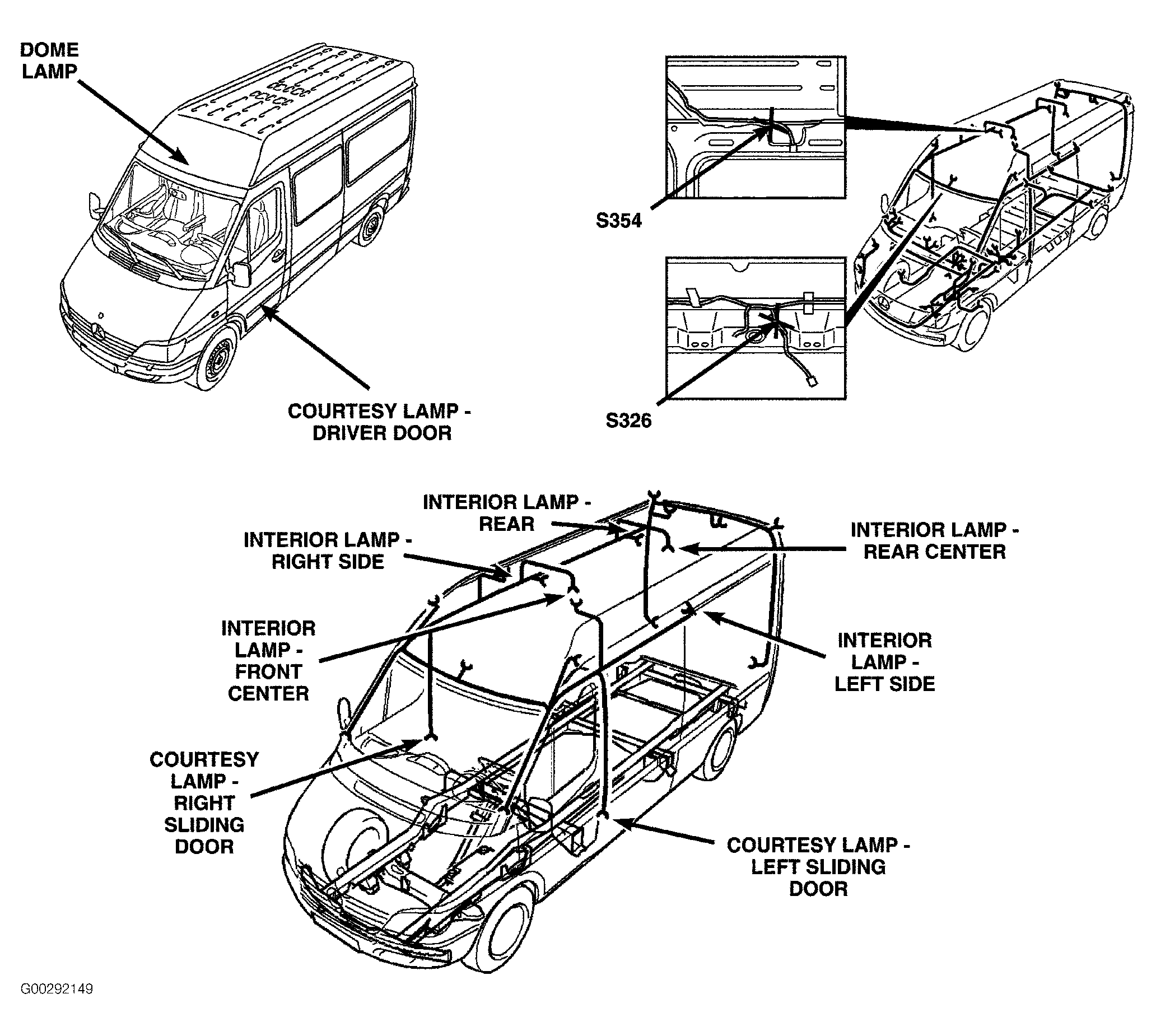

Fig 22: Vehicle Overview
Courtesy of DAIMLERCHRYSLER CORP.

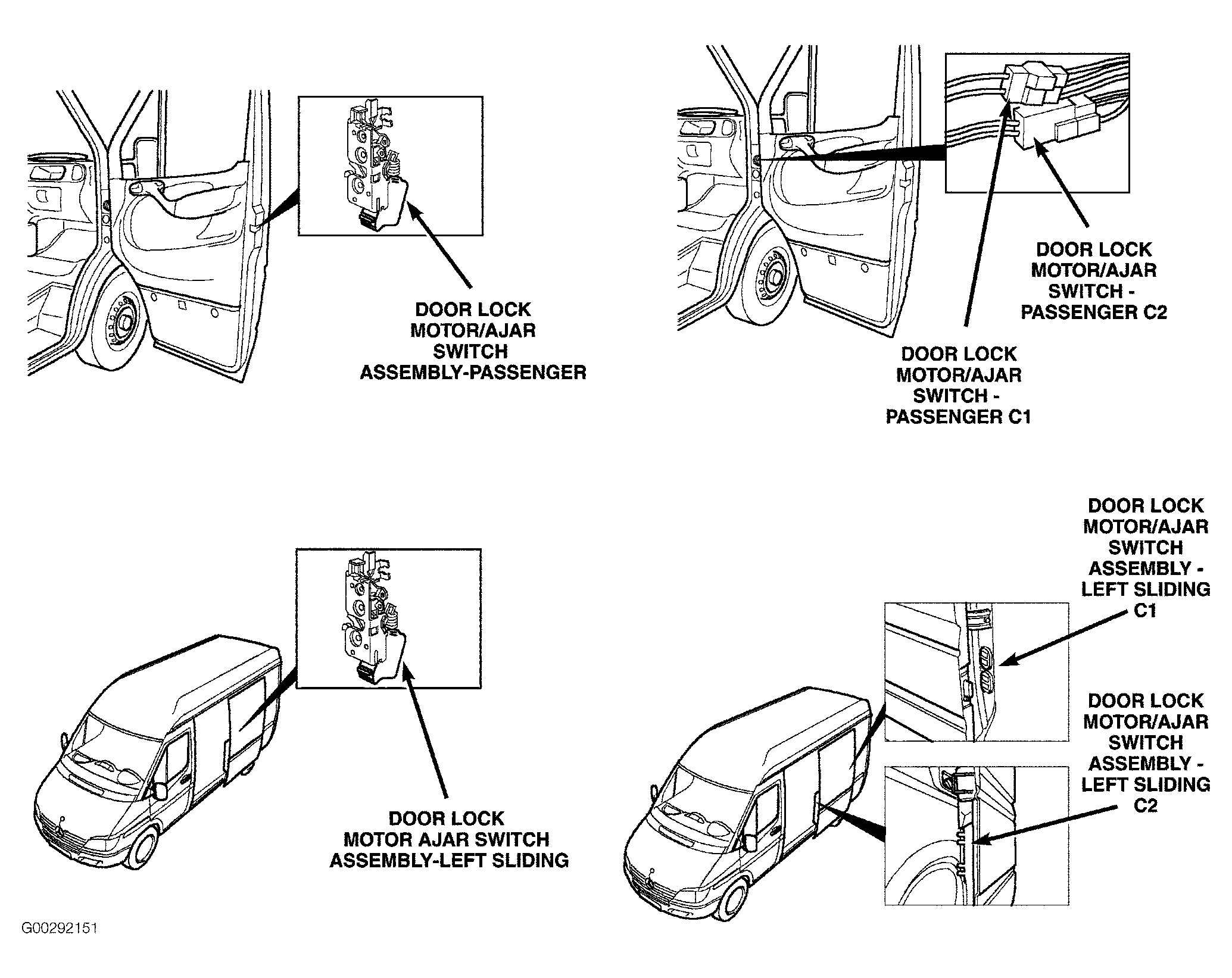

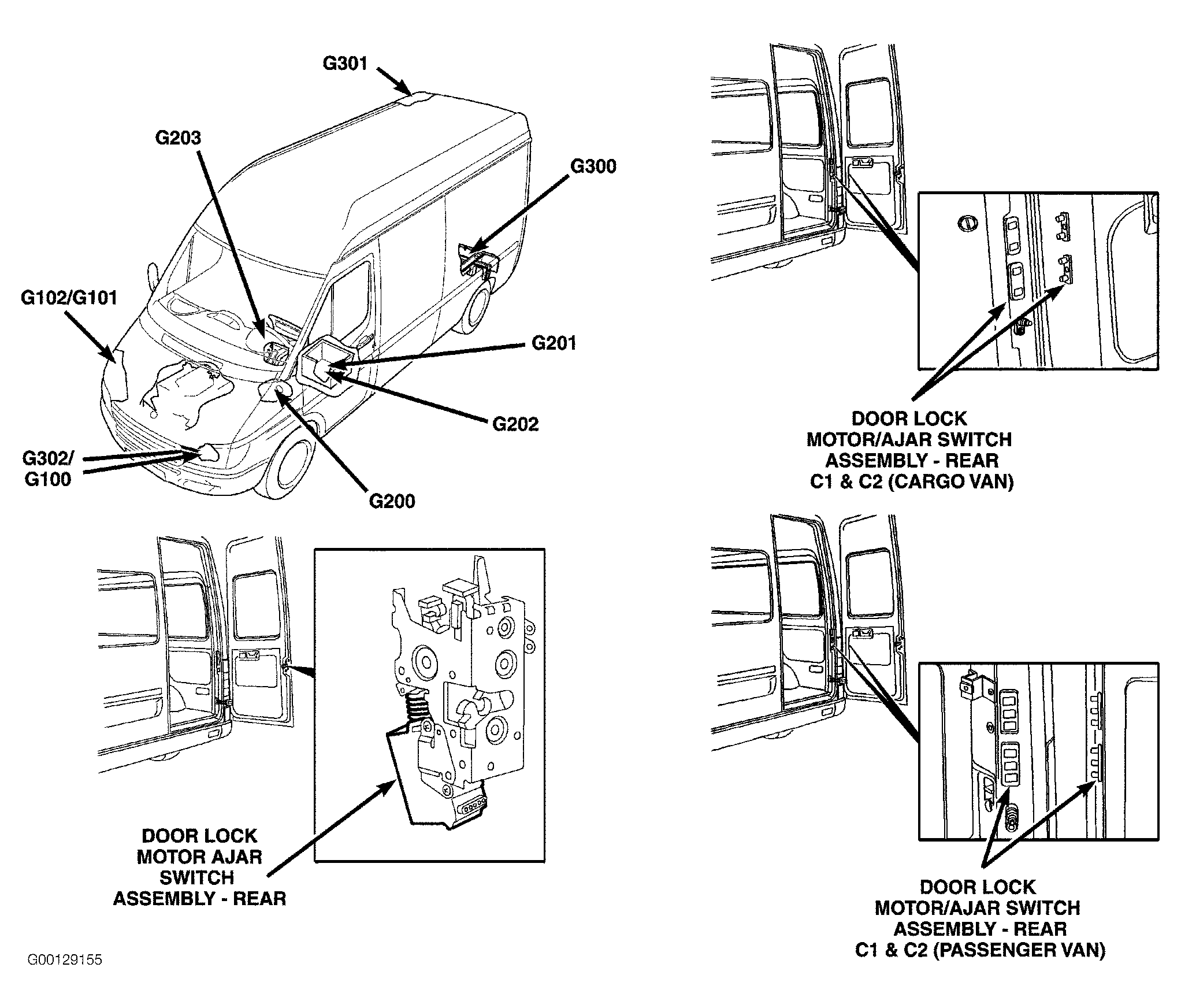

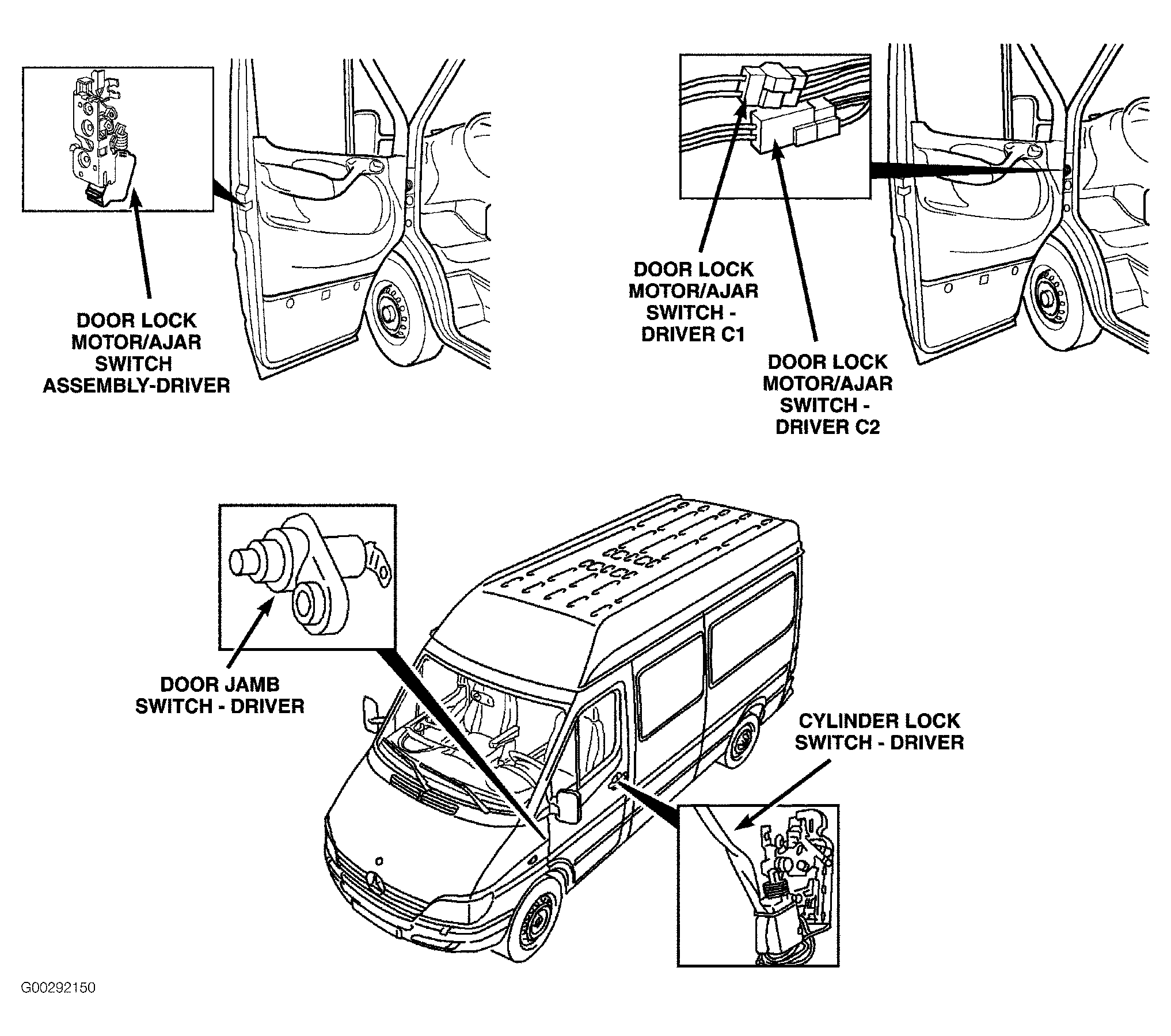

Fig 23: Door Locks
Courtesy of DAIMLERCHRYSLER CORP.
Fig 24: Door Locks
Courtesy of DAIMLERCHRYSLER CORP.
Fig 25: Vehicle Overview
Courtesy of DAIMLERCHRYSLER CORP.
Fig 26: Vehicle Overview
Courtesy of DAIMLERCHRYSLER CORP.

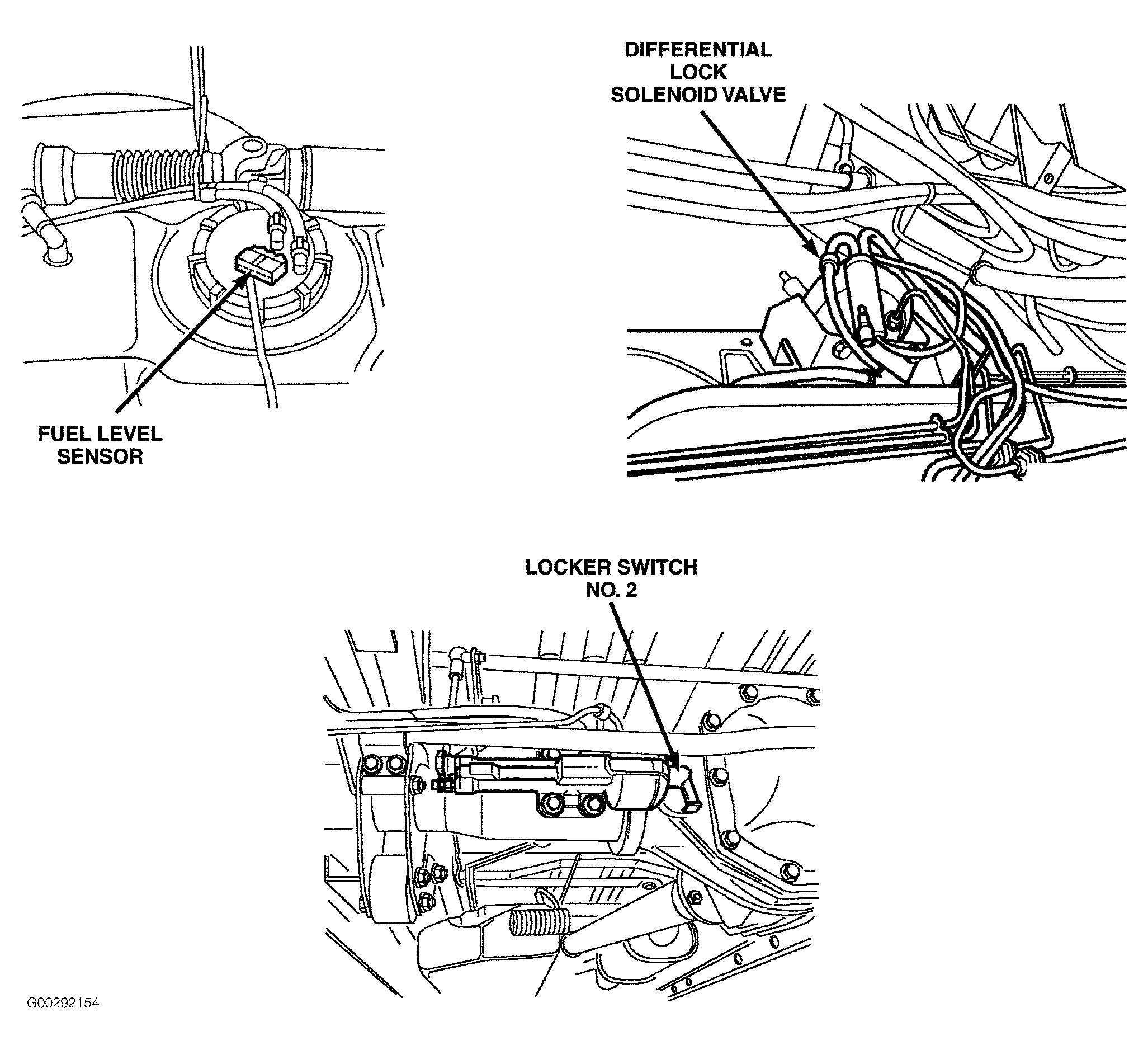

Fig 27: Under Vehicle
Courtesy of DAIMLERCHRYSLER CORP.
Fig 28: Vehicle Overview
Courtesy of DAIMLERCHRYSLER CORP.

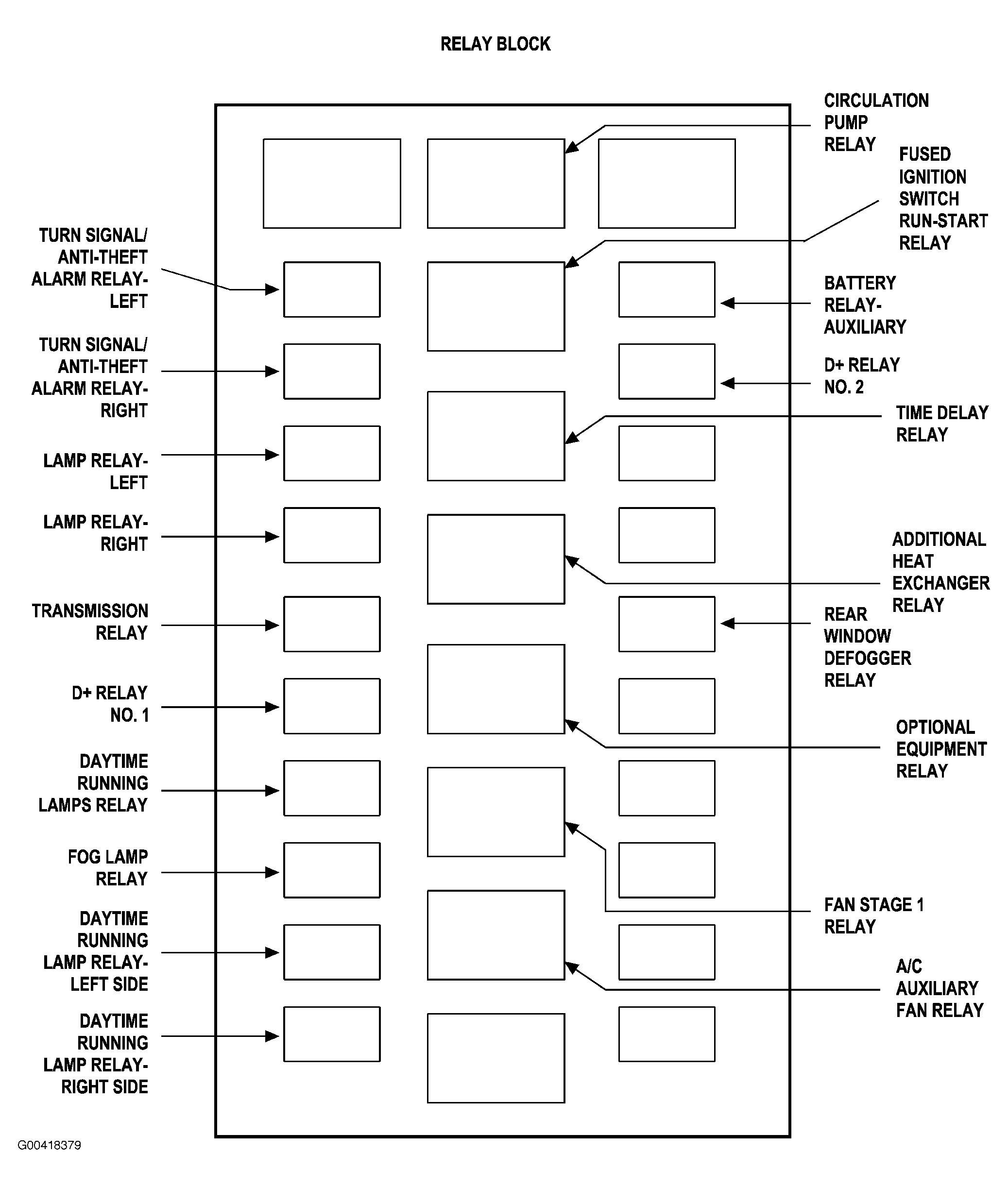

Fig 29: Relay Block
Courtesy of DAIMLERCHRYSLER CORP.

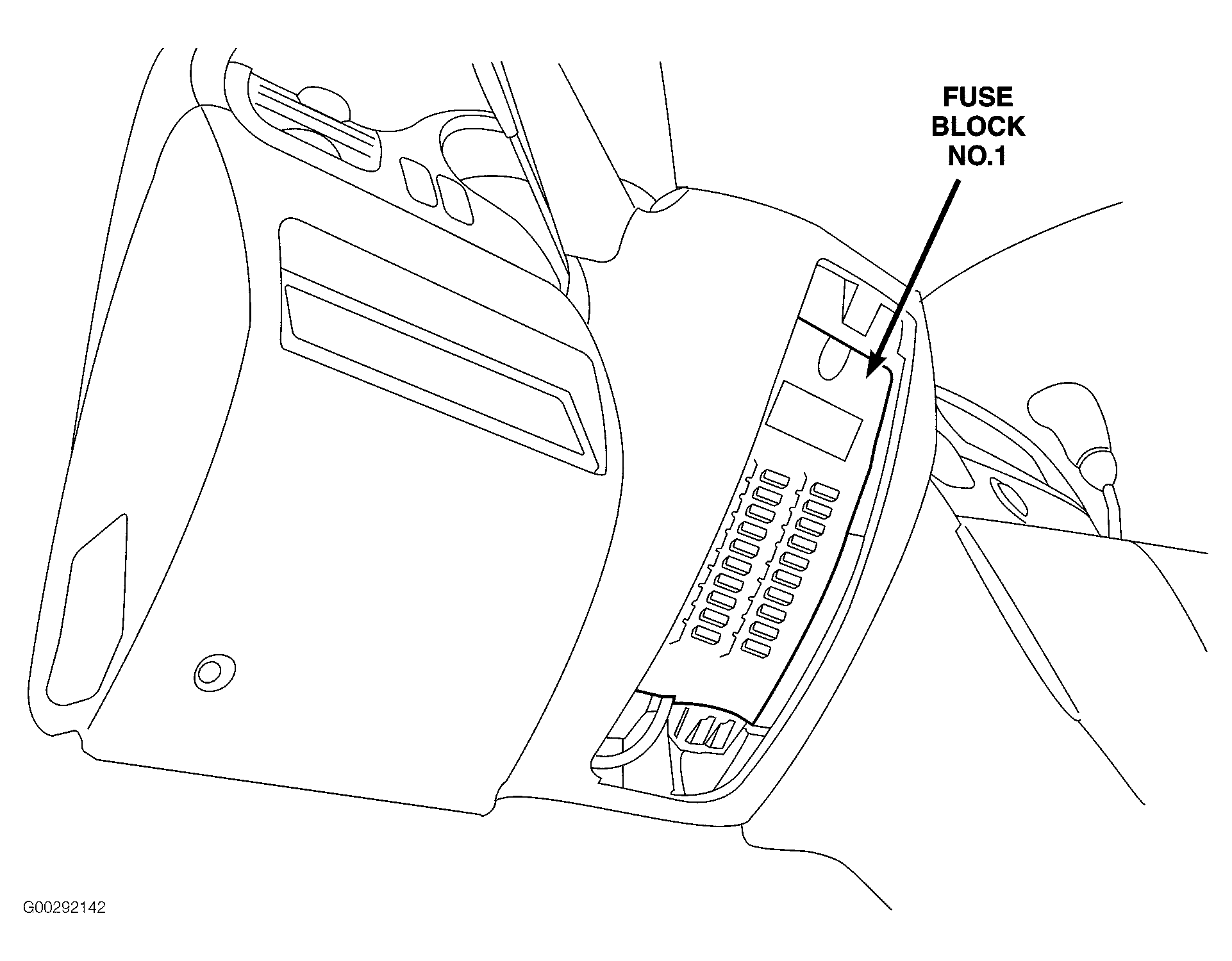

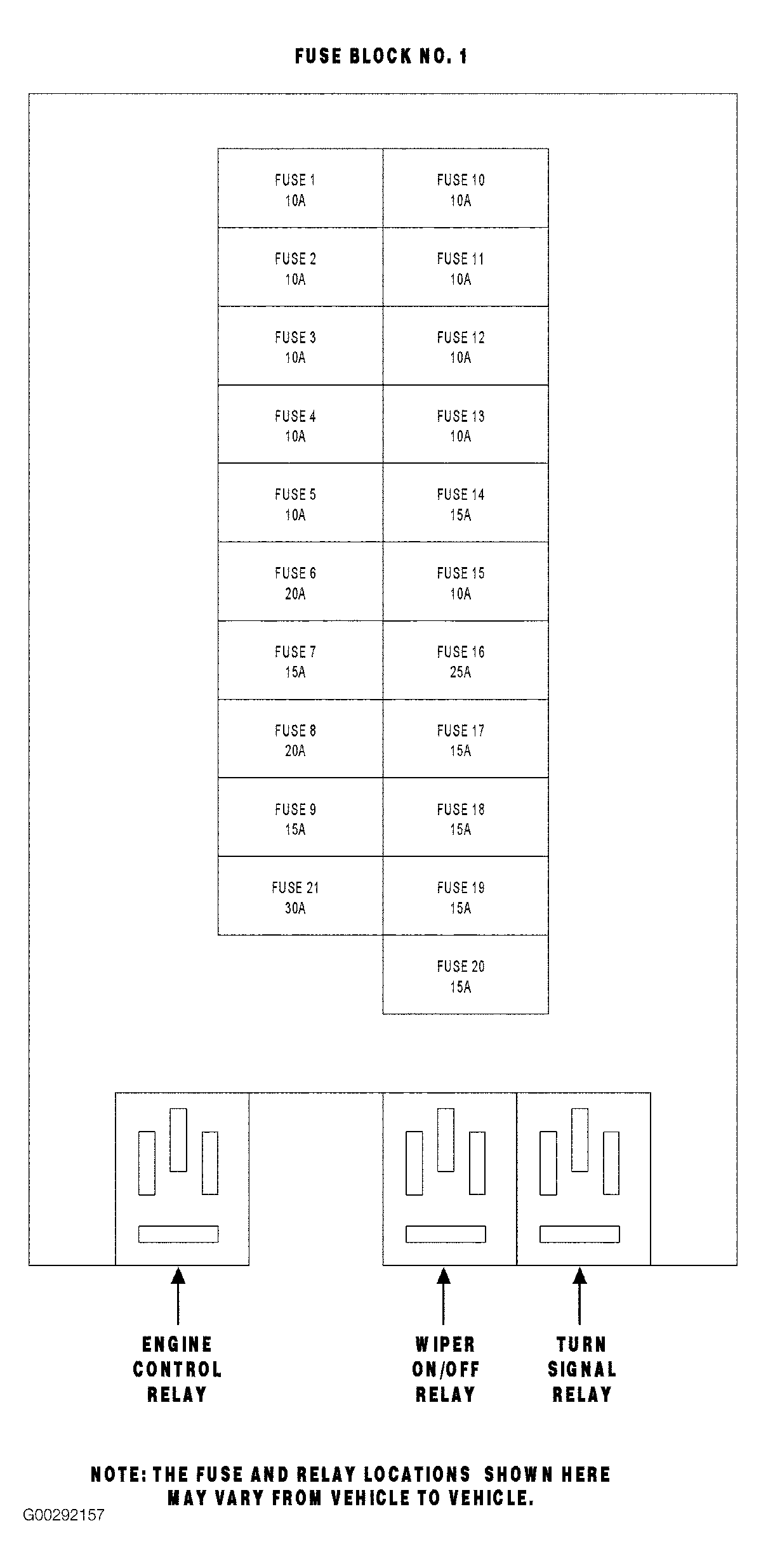

Fig 30: Fuse Block No. 1
Courtesy of DAIMLERCHRYSLER CORP.
Fig 31: Steering System Components
Courtesy of DAIMLERCHRYSLER CORP.

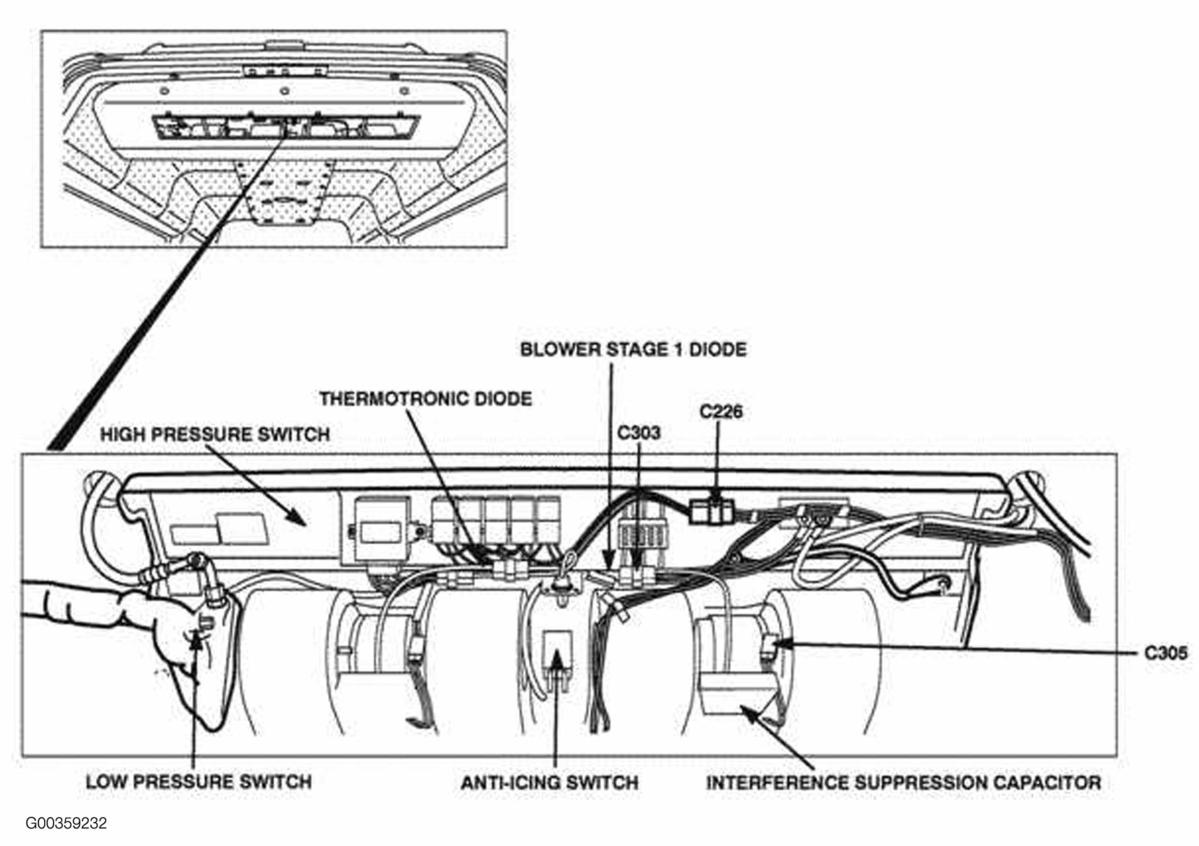

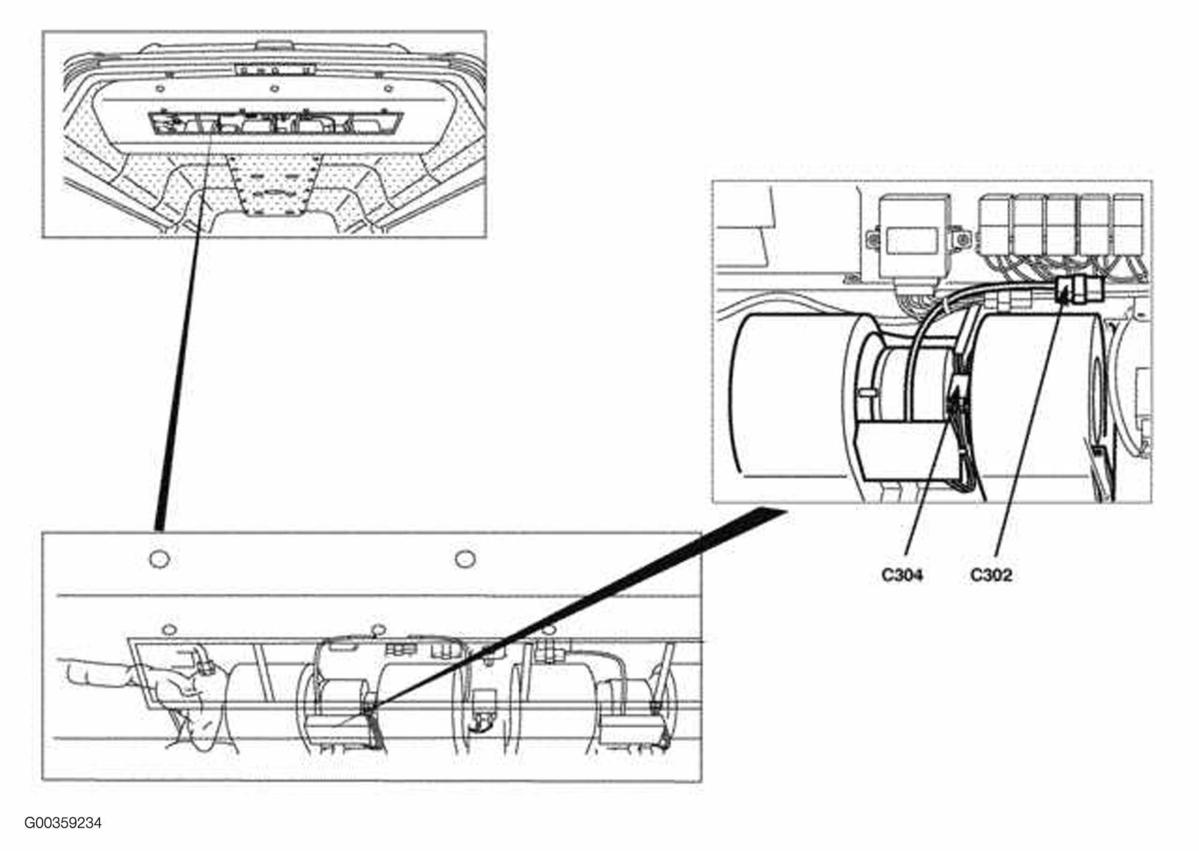

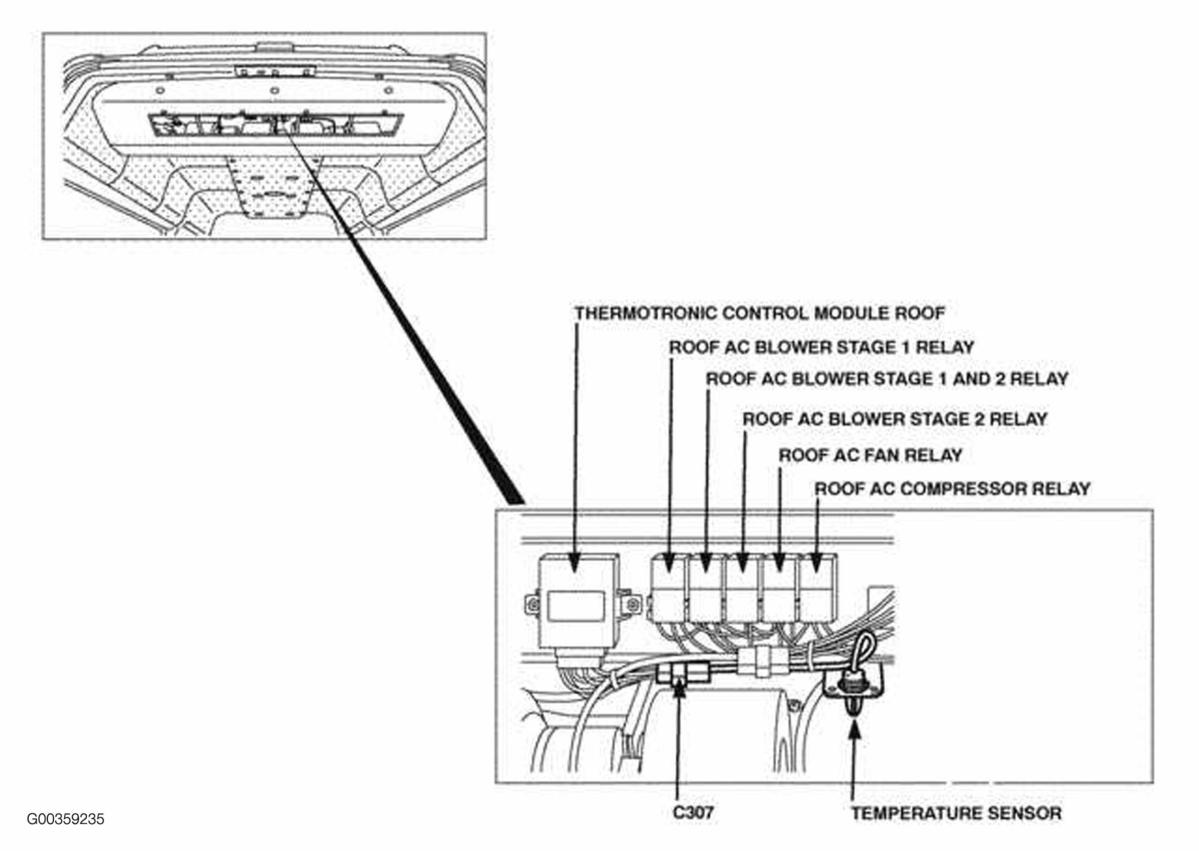

Fig 32: Roof A/C Unit
Courtesy of DAIMLERCHRYSLER CORP.

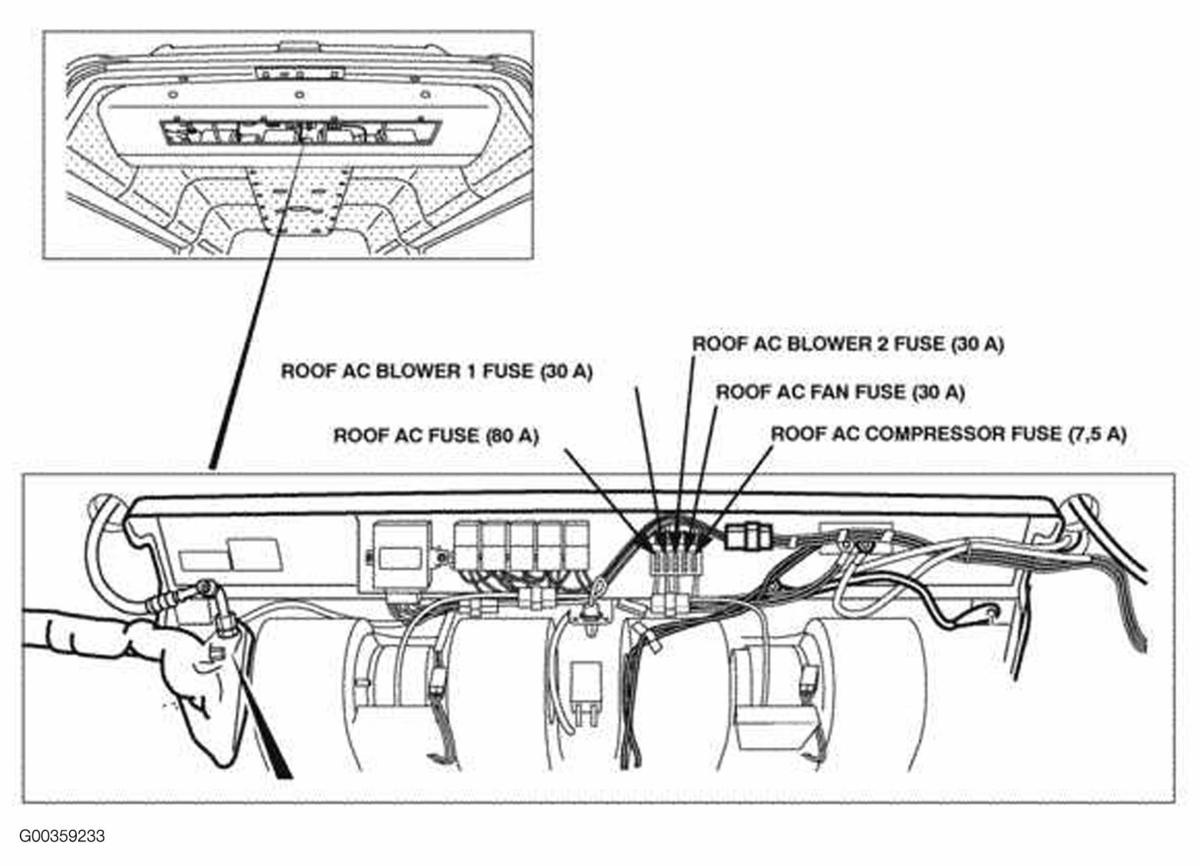

Fig 33: Roof A/C Fuses
Courtesy of DAIMLERCHRYSLER CORP.
Fig 34: Roof A/C Unit
Courtesy of DAIMLERCHRYSLER CORP.
Fig 35: Roof A/C Unit
Courtesy of DAIMLERCHRYSLER CORP.

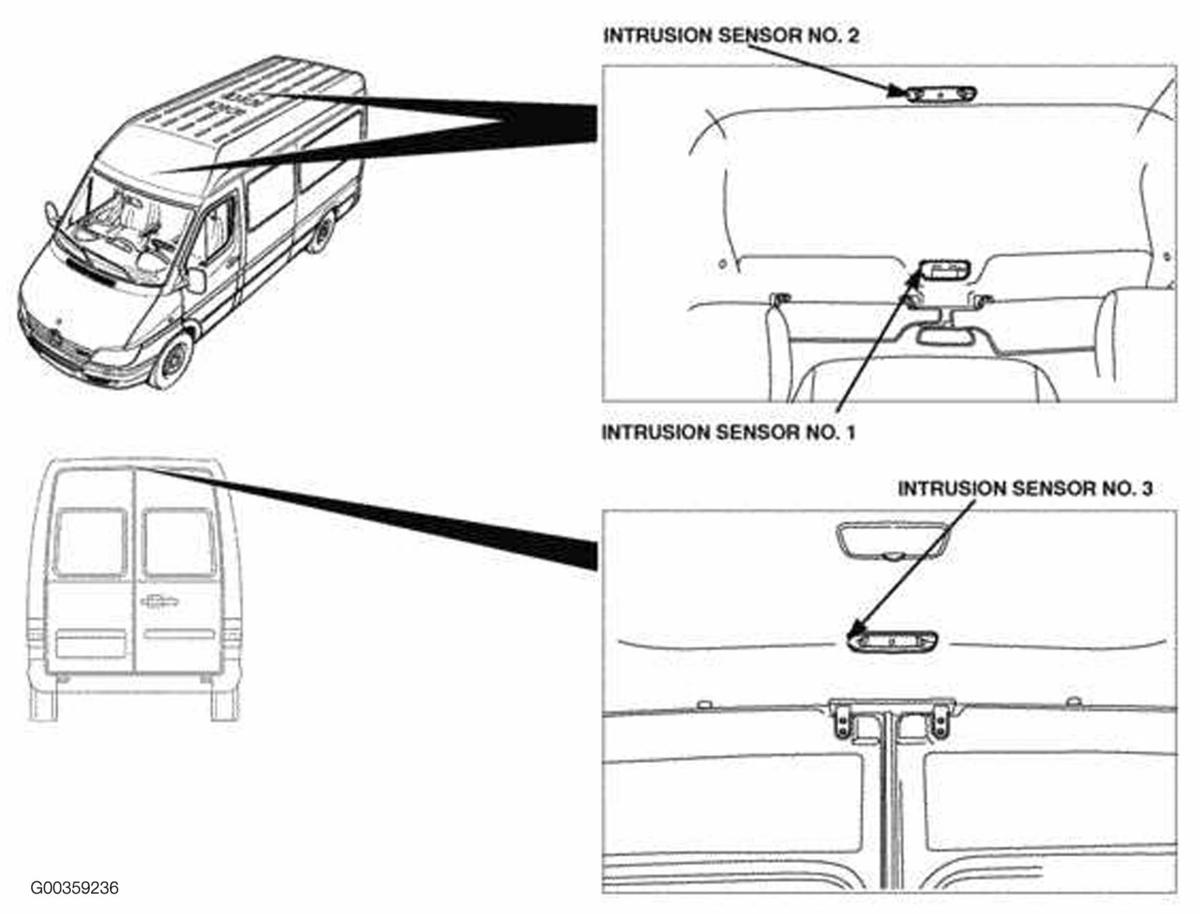

Fig 36: Headliner
Courtesy of DAIMLERCHRYSLER CORP.

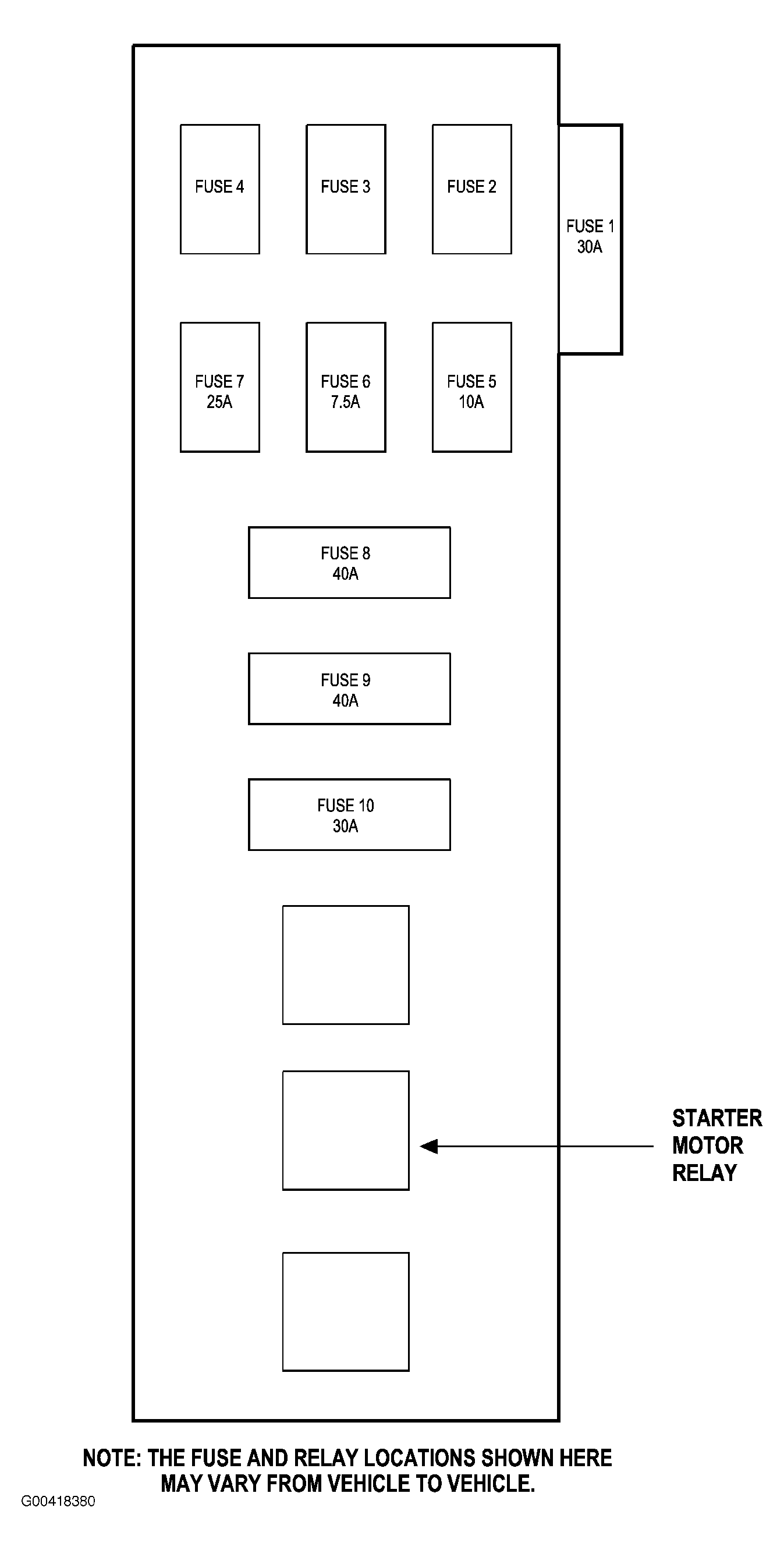

Fig 37: Fuse & Relay Block
Courtesy of DAIMLERCHRYSLER CORP.
