Rain Sensor Control Module Connector End View

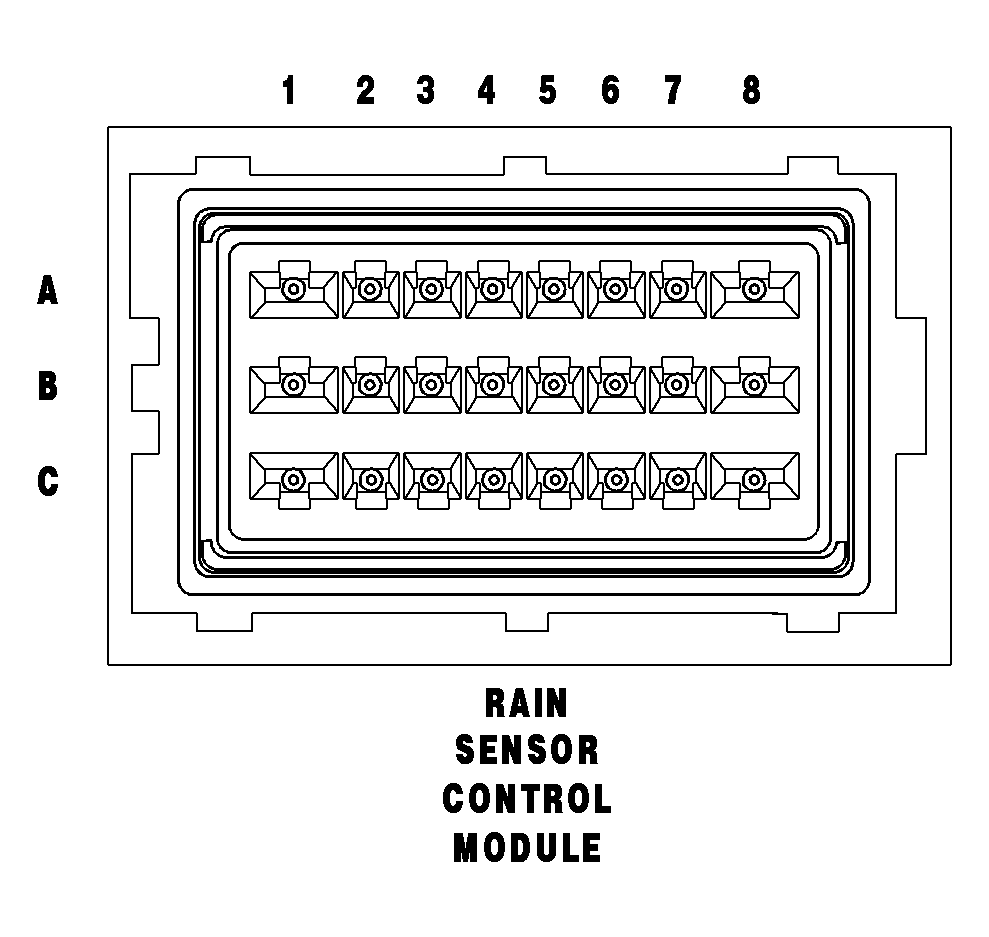

RAIN SENSOR CONTROL MODULE

GCVA580352Courtesy of DAIMLERCHRYSLER CORP.
CAV CIRCUIT FUNCTION
A1 14BK/VT SWITCHED POWER
A2 20WT RAIN SENSOR INPUT SIGNAL
A3 18BK WIPER STAGE 1 INPUT
A4 16BK/VT/RD WASHER PUMP OUTPUT
A5 - -
A6 - -
A7 - -
A8 14BK/DG FRONT WIPER MOTOR STAGE 2 OUTPUT
B1 - -
B2 18BK/GY/RD FRONT WIPER MOTOR STAGE 2 INPUT
B3 18WT/VT NO FUNCTION DEFINED
B4 18BK/VT NO FUNCTION DEFINED
B5 - -
B6 - -
B7 - -
B8 14BK/DB FRONT WIPER MOTOR STAGE 1 OUTPUT
C1 14BR GROUND
C2 16BK/VT/WT FRONT WIPER MOTOR GROUND
C3 20RD CIRCUIT 30
C4 - -
C5 - -
C6 - -
C7 20YL RAIN SENSOR GROUND
C8 - -
