Component Location Graphics
Component Location Graphics
NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.

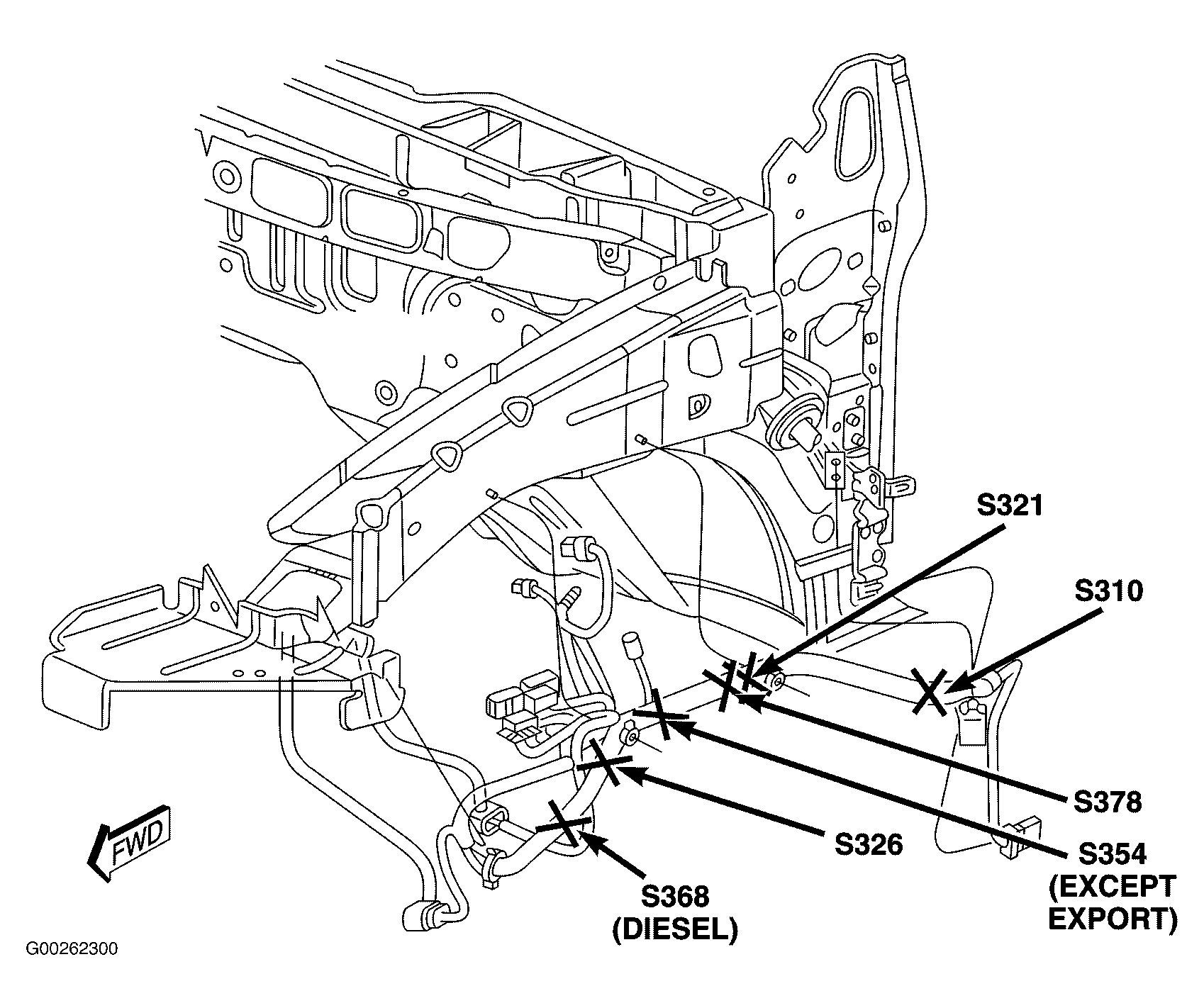

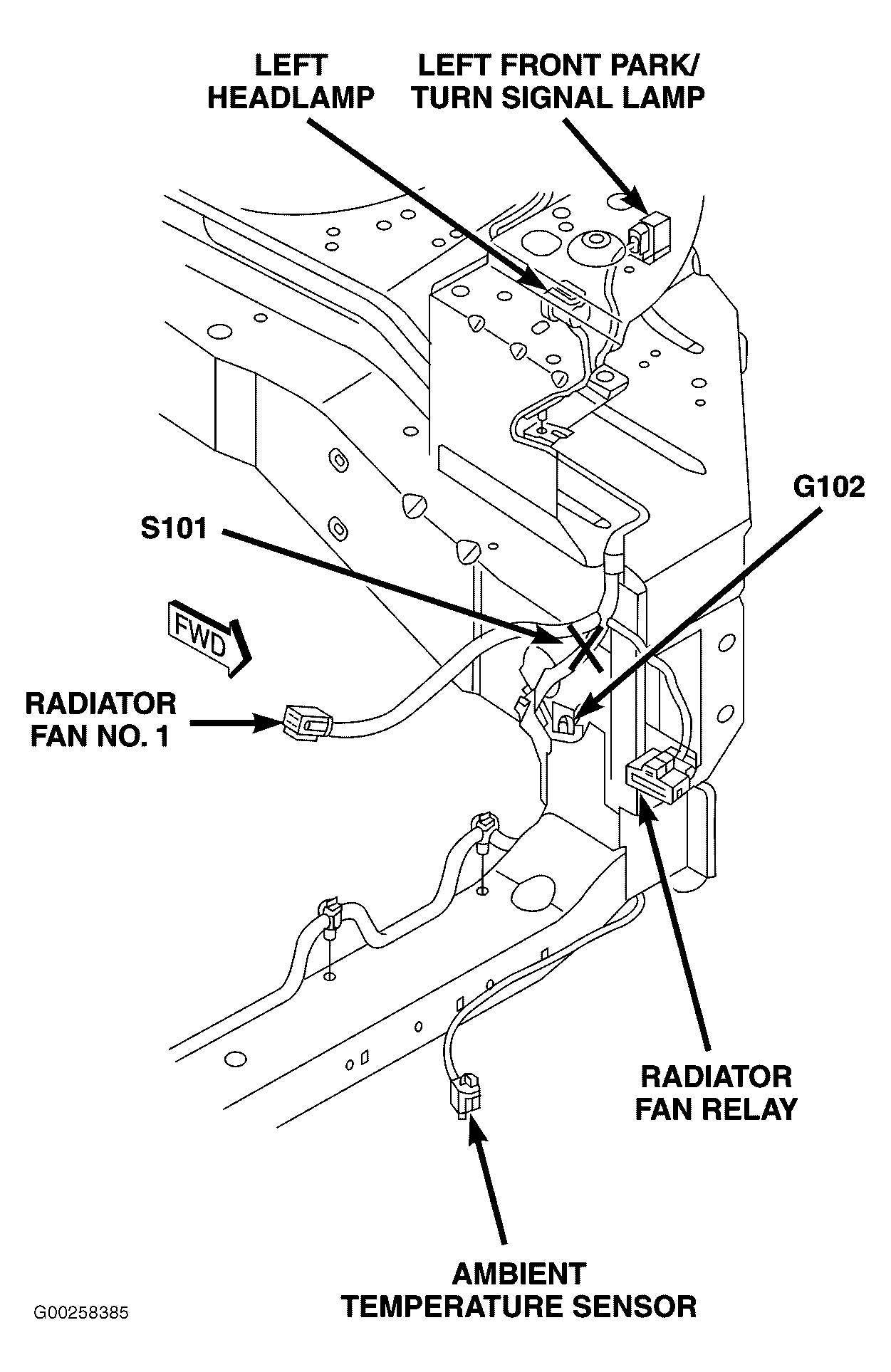

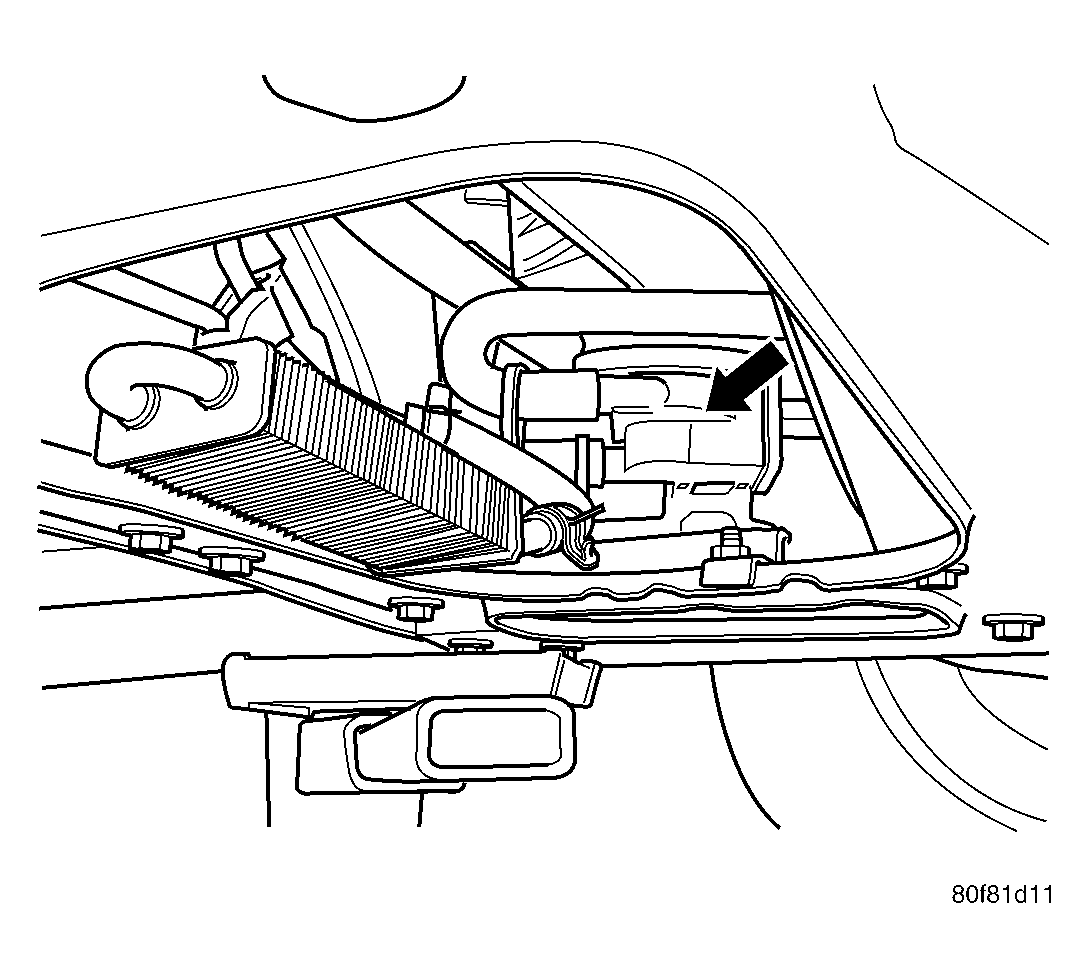

Fig 1: Left Front Frame Rail
Courtesy of DAIMLERCHRYSLER CORP.
Fig 2: Right Front Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 3: Left Fender Shield
Courtesy of DAIMLERCHRYSLER CORP.
Fig 4: Left Side Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.

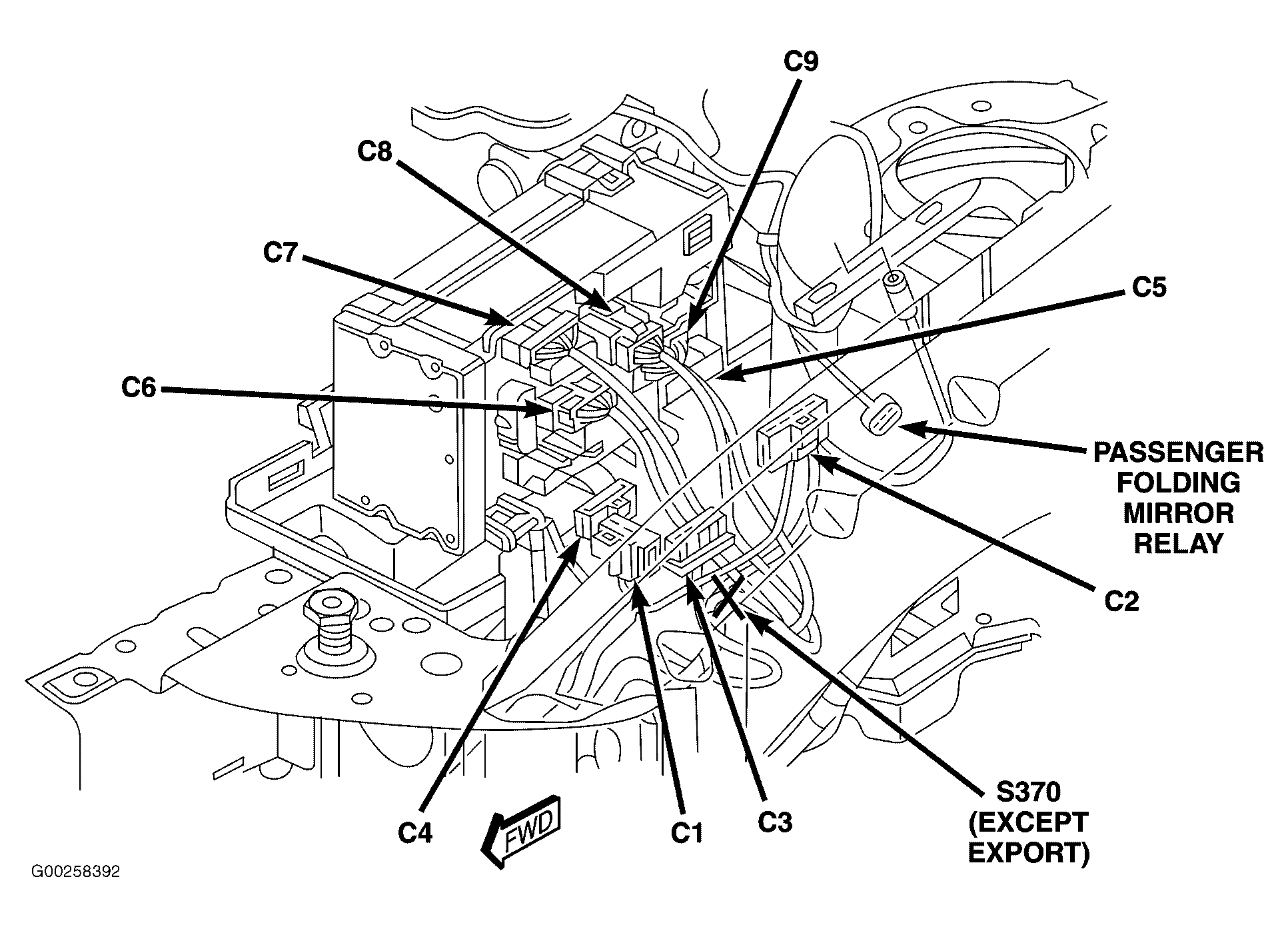

Fig 5: Integrated Power Module
Courtesy of DAIMLERCHRYSLER CORP.

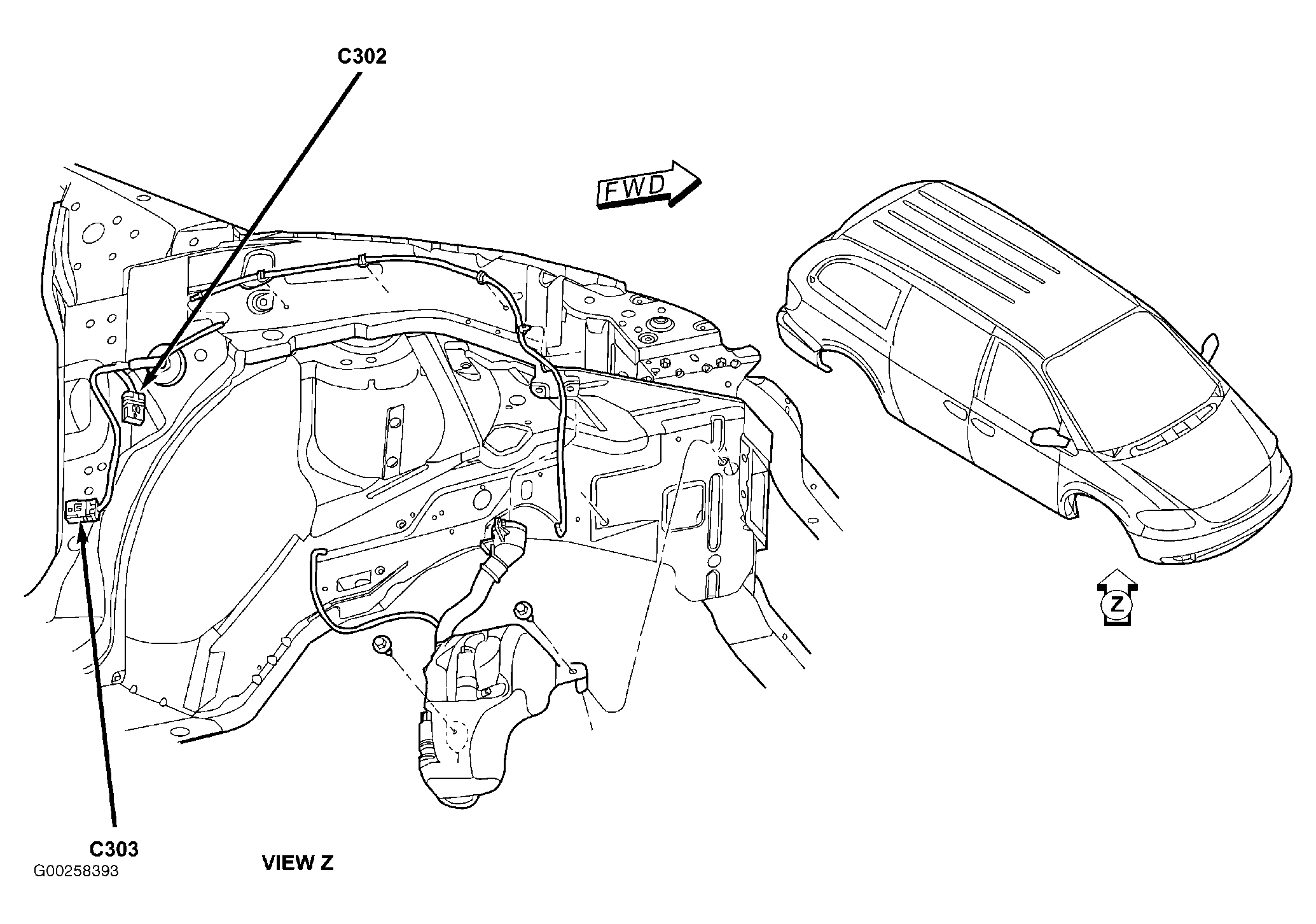

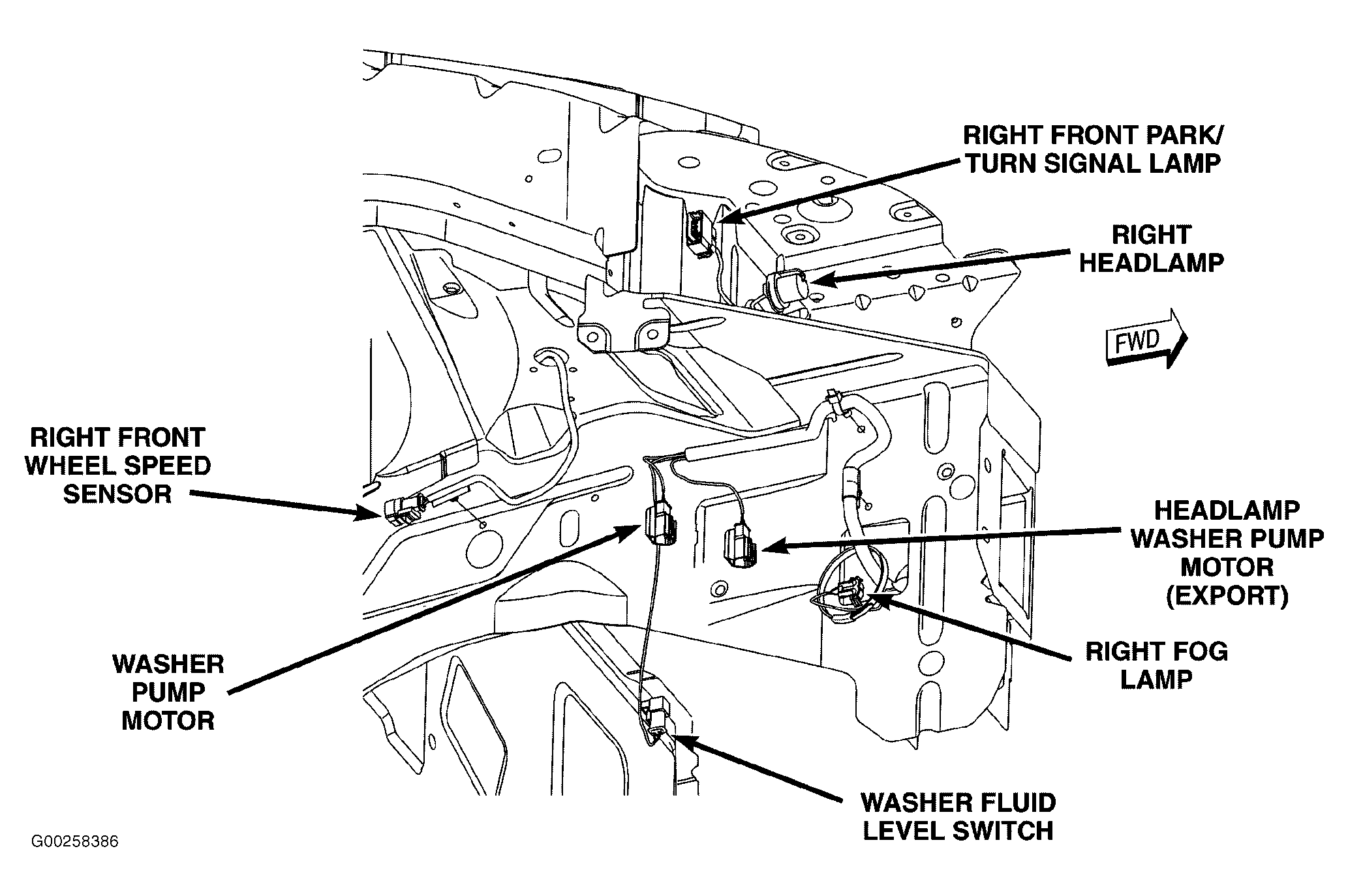

Fig 6: Right Front Wheel Housing
Courtesy of DAIMLERCHRYSLER CORP.
Fig 7: Right Side Of Engine (2.4L)
Courtesy of DAIMLERCHRYSLER CORP.

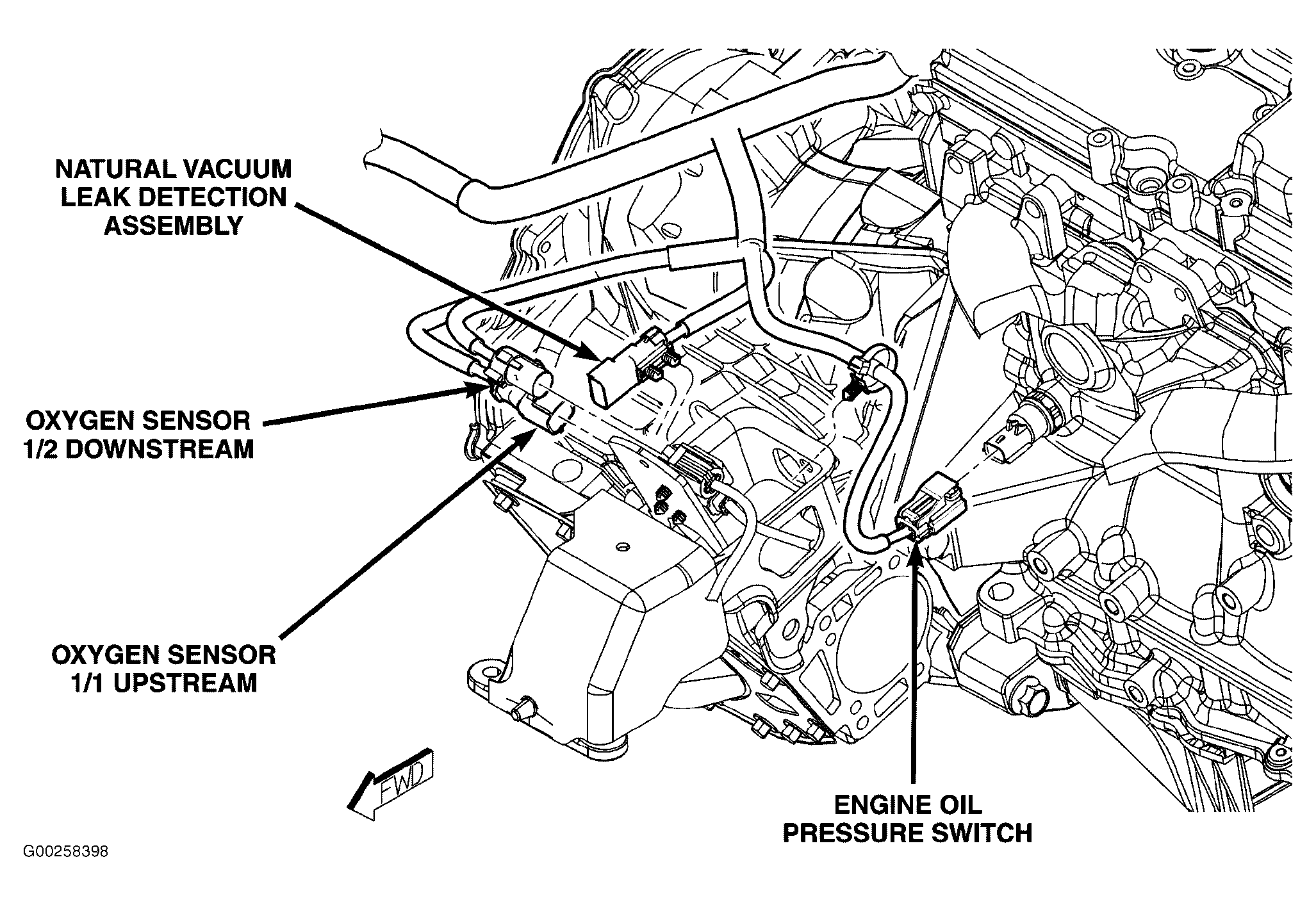

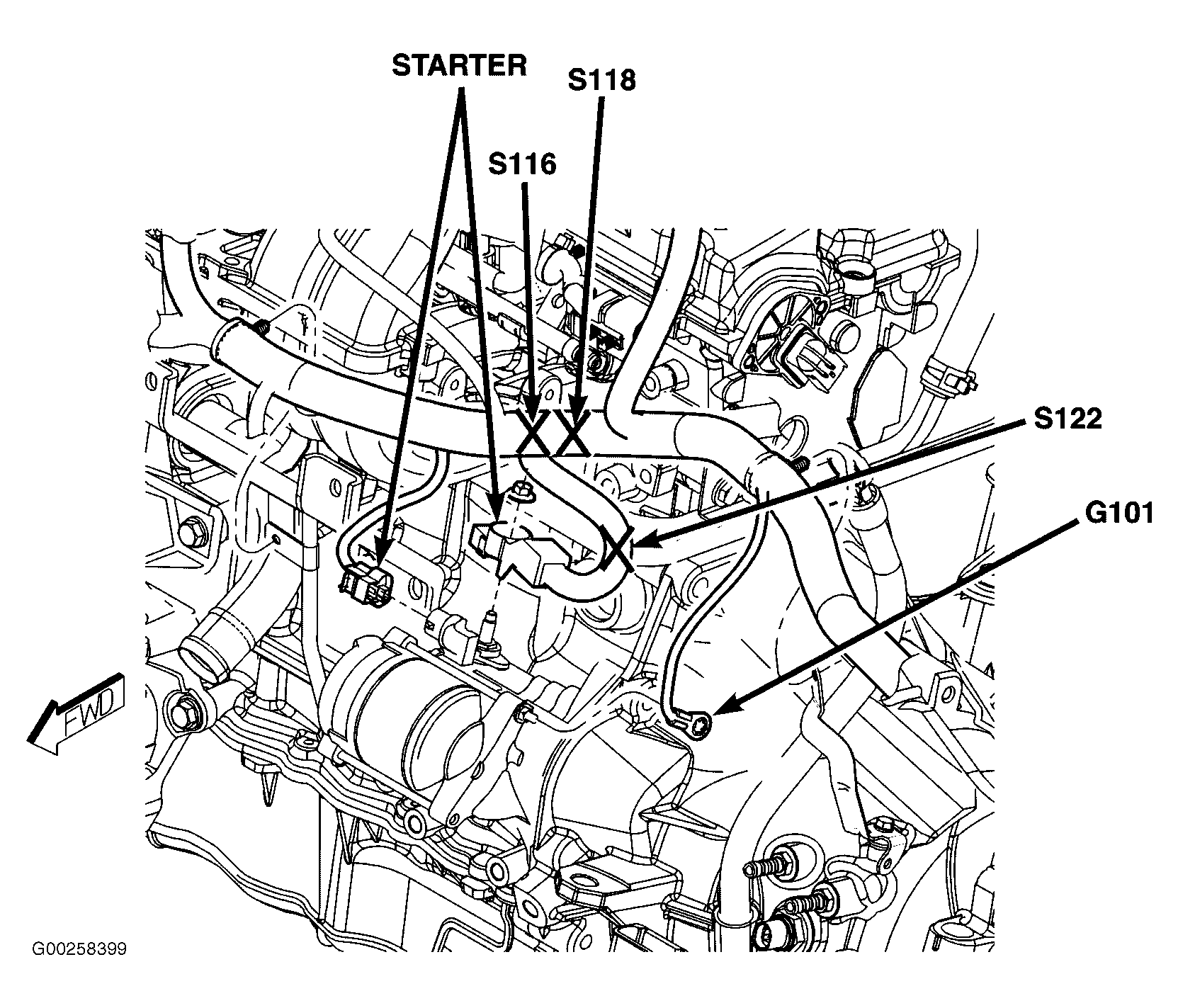

Fig 8: Left Side Of Engine (2.4L)
Courtesy of DAIMLERCHRYSLER CORP.

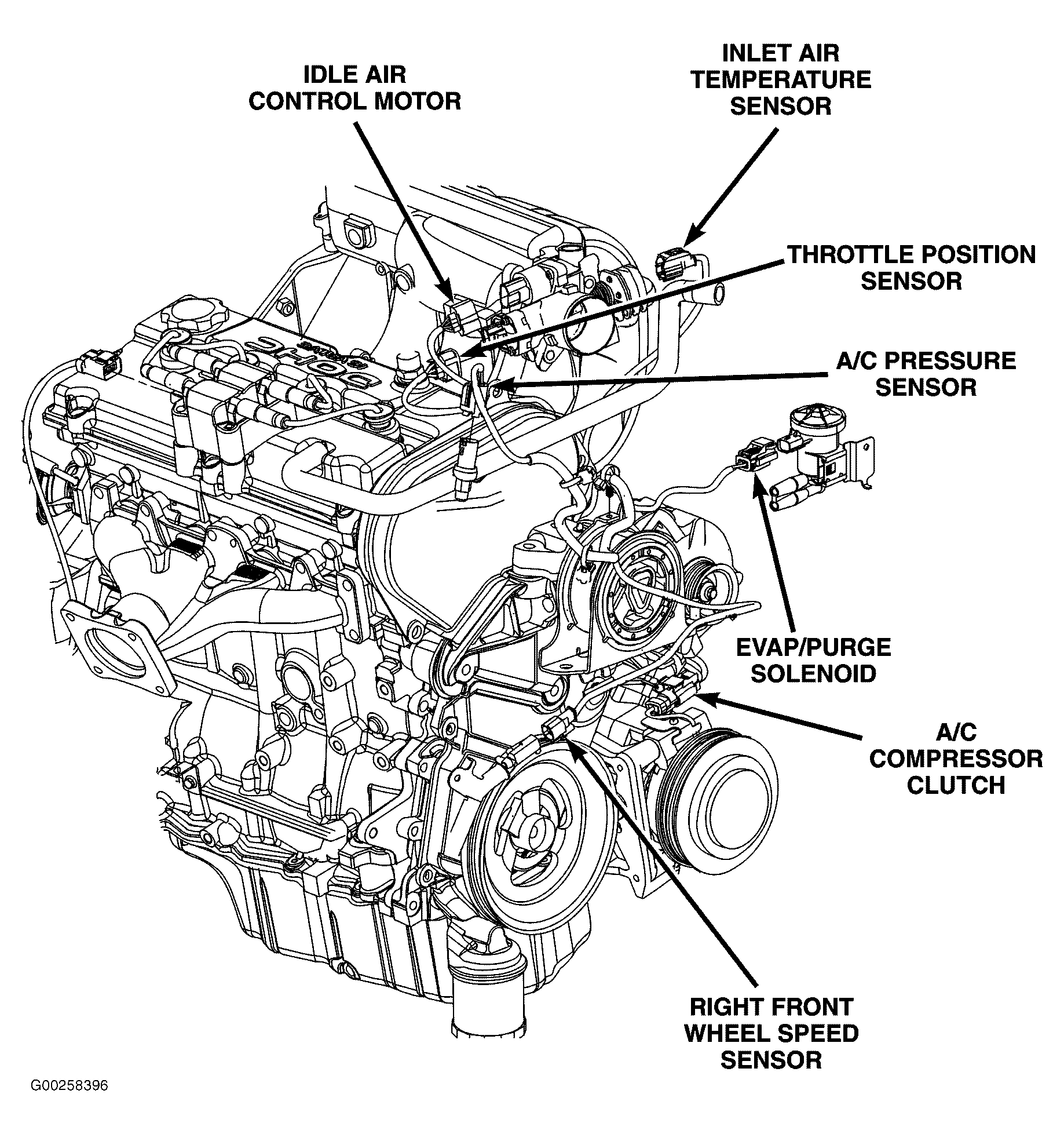

Fig 9: Right Side Of Engine (2.4L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 10: Front Suspension Cradle Crossmember (3.3L & 3.8L)
Courtesy of DAIMLERCHRYSLER CORP.

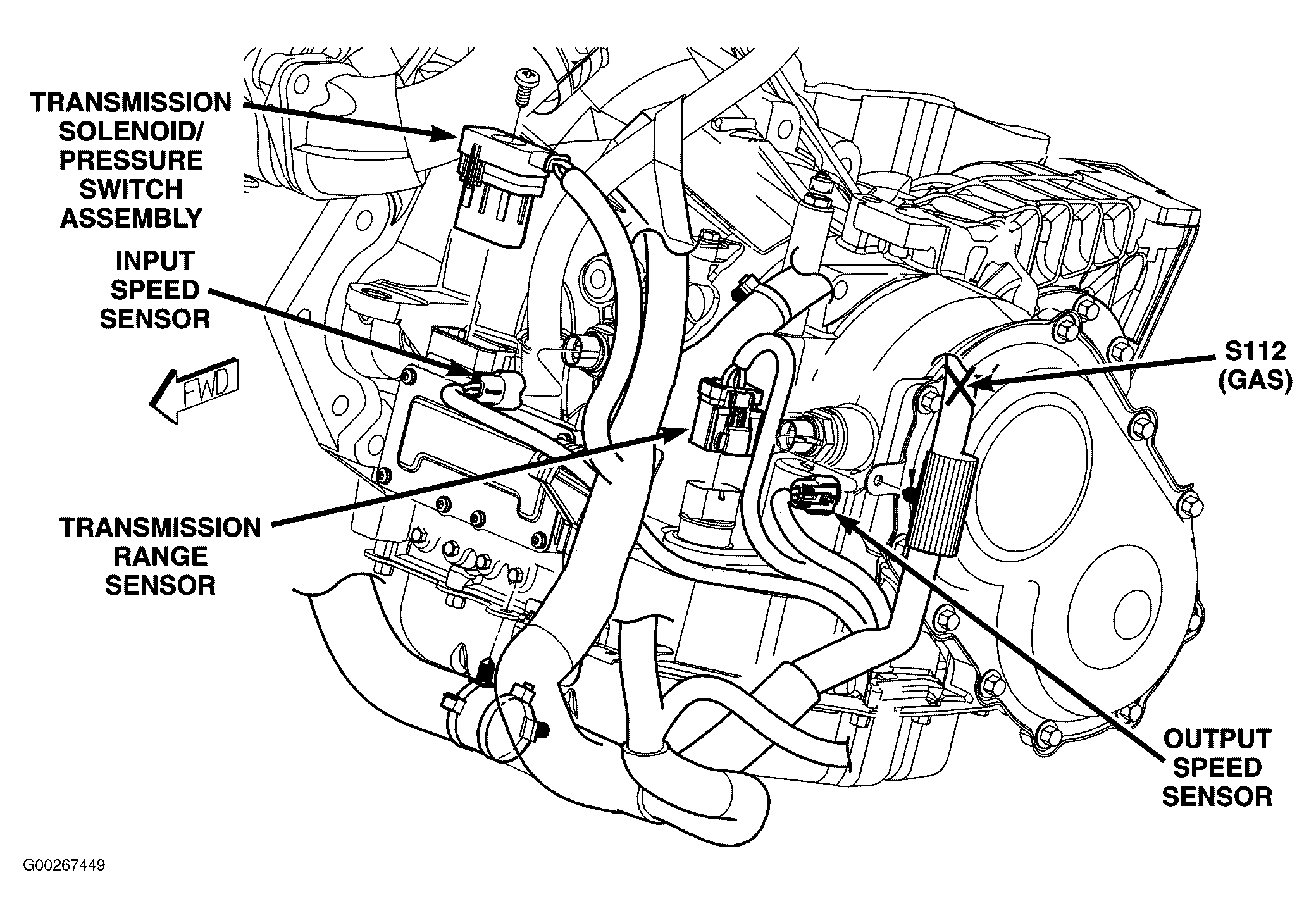

Fig 11: Automatic Transmission
Courtesy of DAIMLERCHRYSLER CORP.
Fig 12: Right Side Of Engine (3.3L & 3.8L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 13: Left Side Of Engine (3.3L & 3.8L)
Courtesy of DAIMLERCHRYSLER CORP.

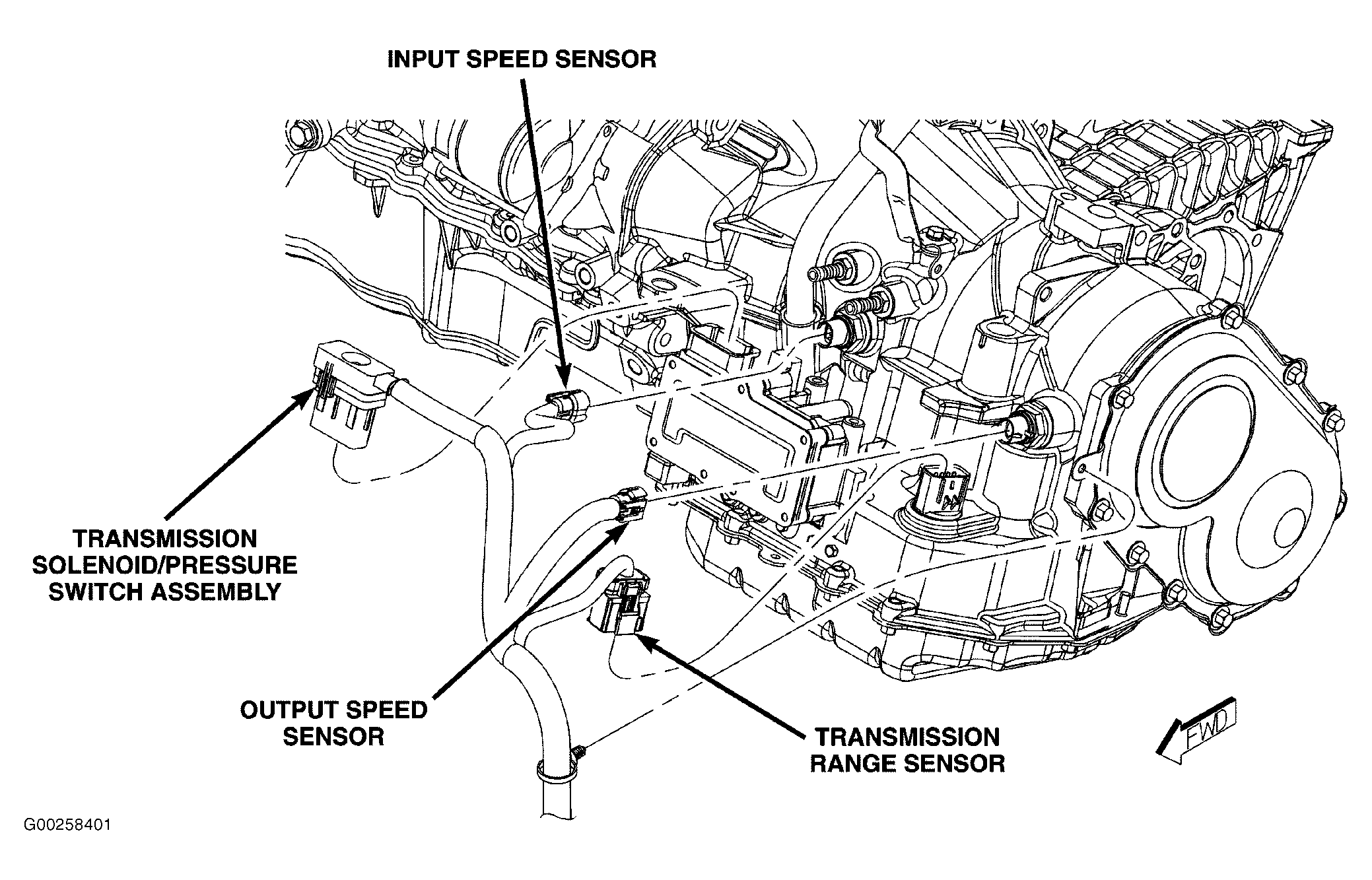

Fig 14: Left Side Of Automatic Transmission
Courtesy of DAIMLERCHRYSLER CORP.

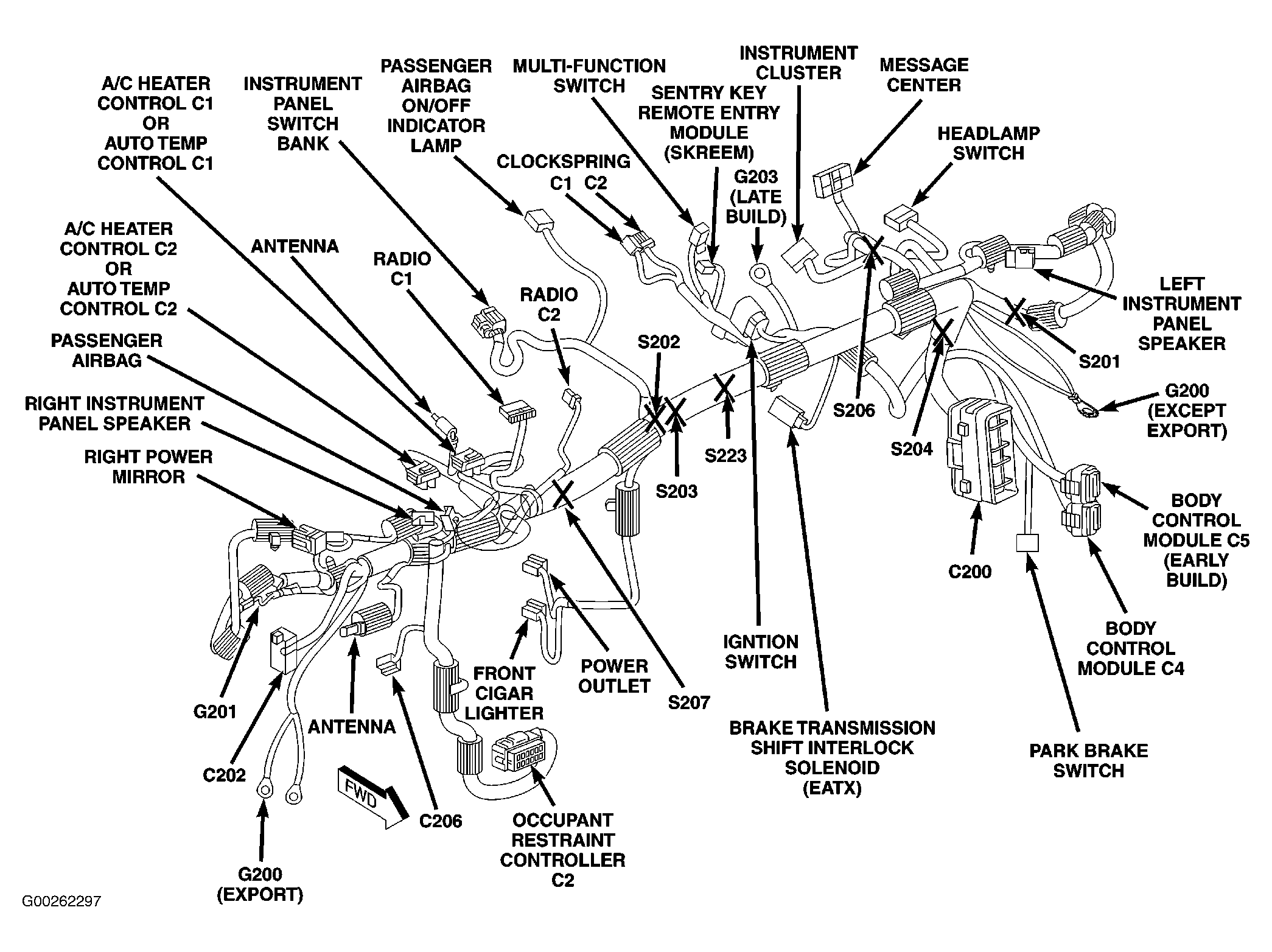

Fig 15: Instrument Panel Harness
Courtesy of DAIMLERCHRYSLER CORP.
Fig 16: Left Side Of Dash
Courtesy of DAIMLERCHRYSLER CORP.
Fig 17: Center Of Dash
Courtesy of DAIMLERCHRYSLER CORP.
Fig 18: Right Side Of Dash
Courtesy of DAIMLERCHRYSLER CORP.

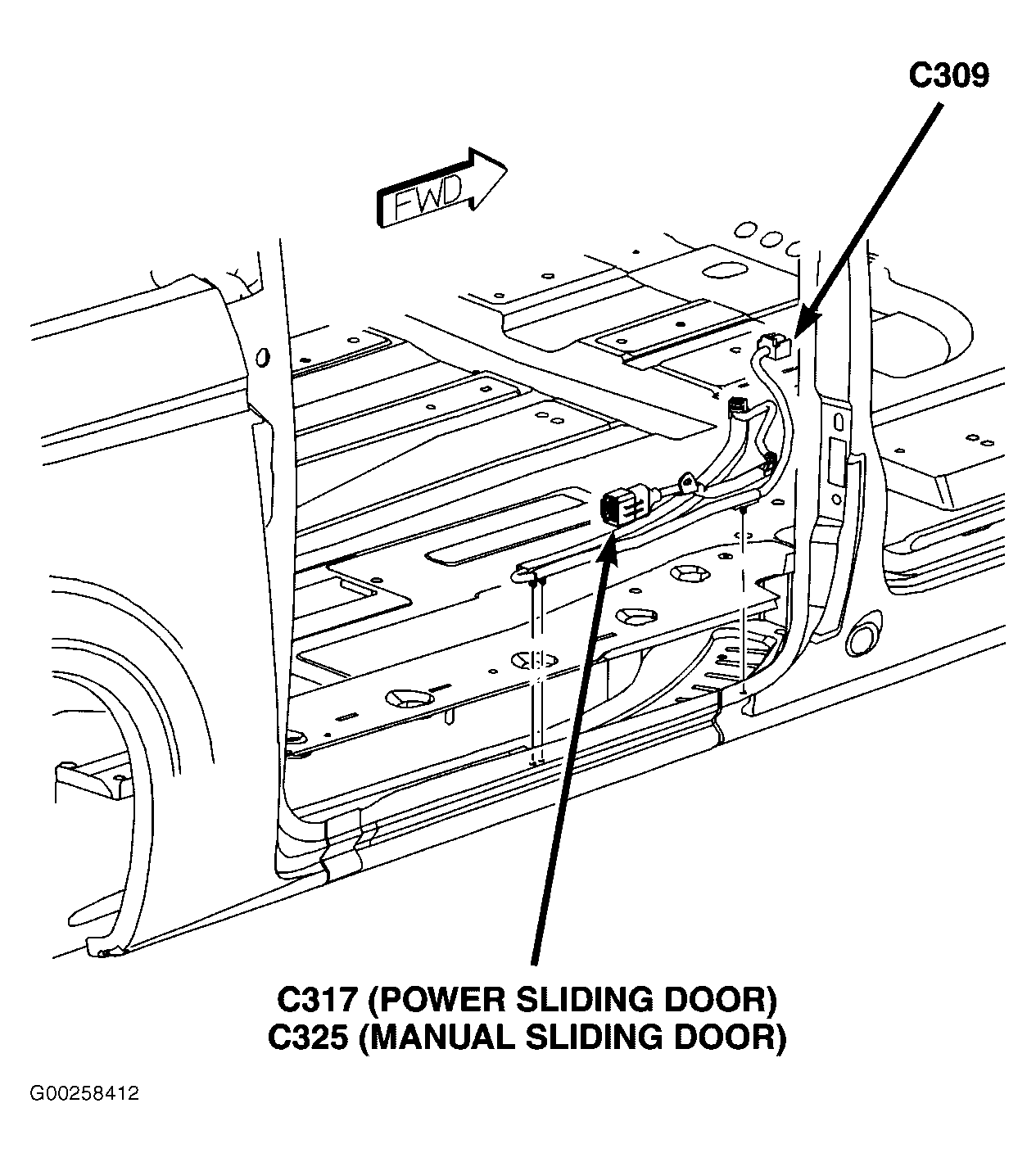

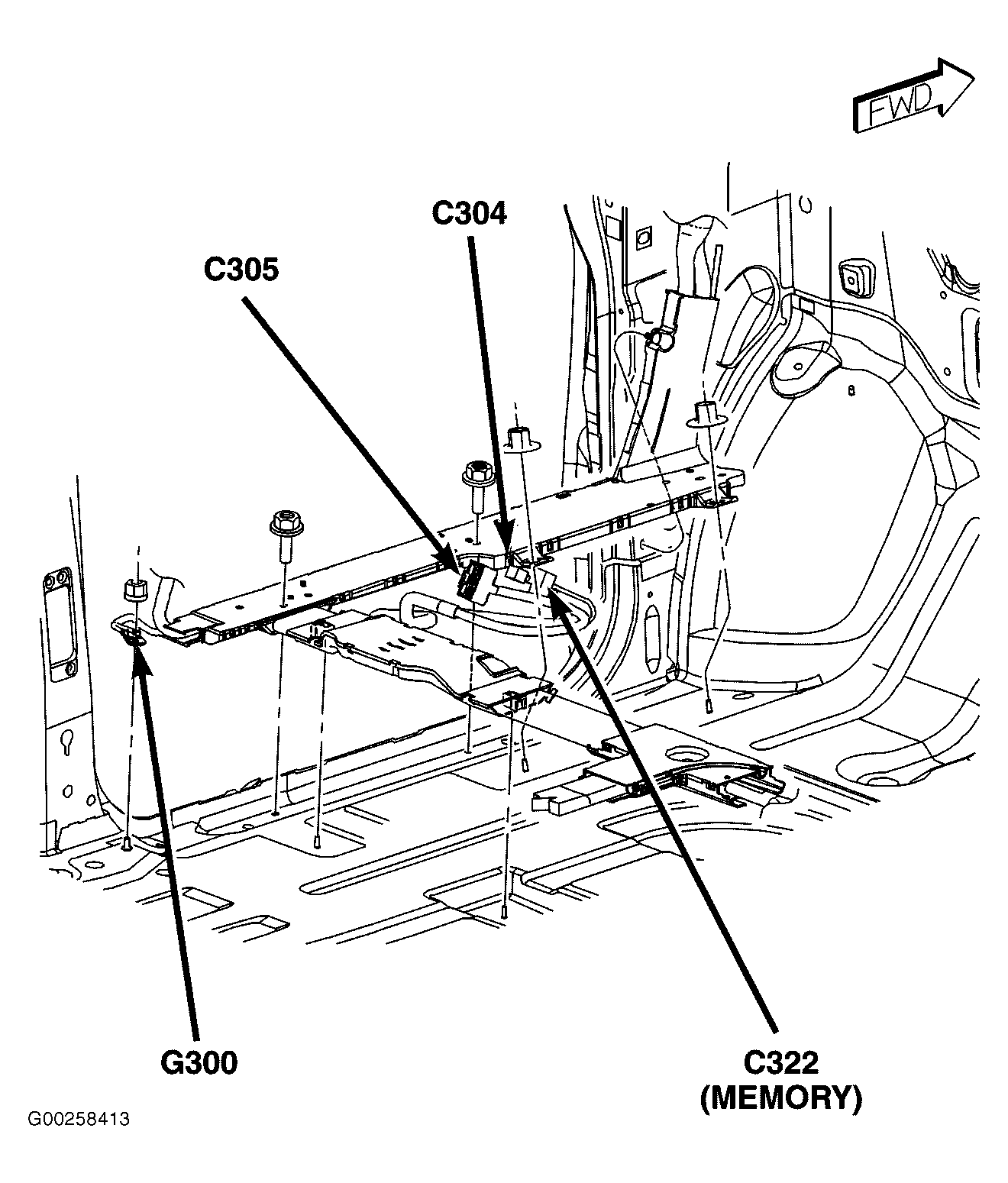

Fig 19: Left Side Of Vehicle Floor
Courtesy of DAIMLERCHRYSLER CORP.
Fig 20: Right Side Of Vehicle
Courtesy of DAIMLERCHRYSLER CORP.

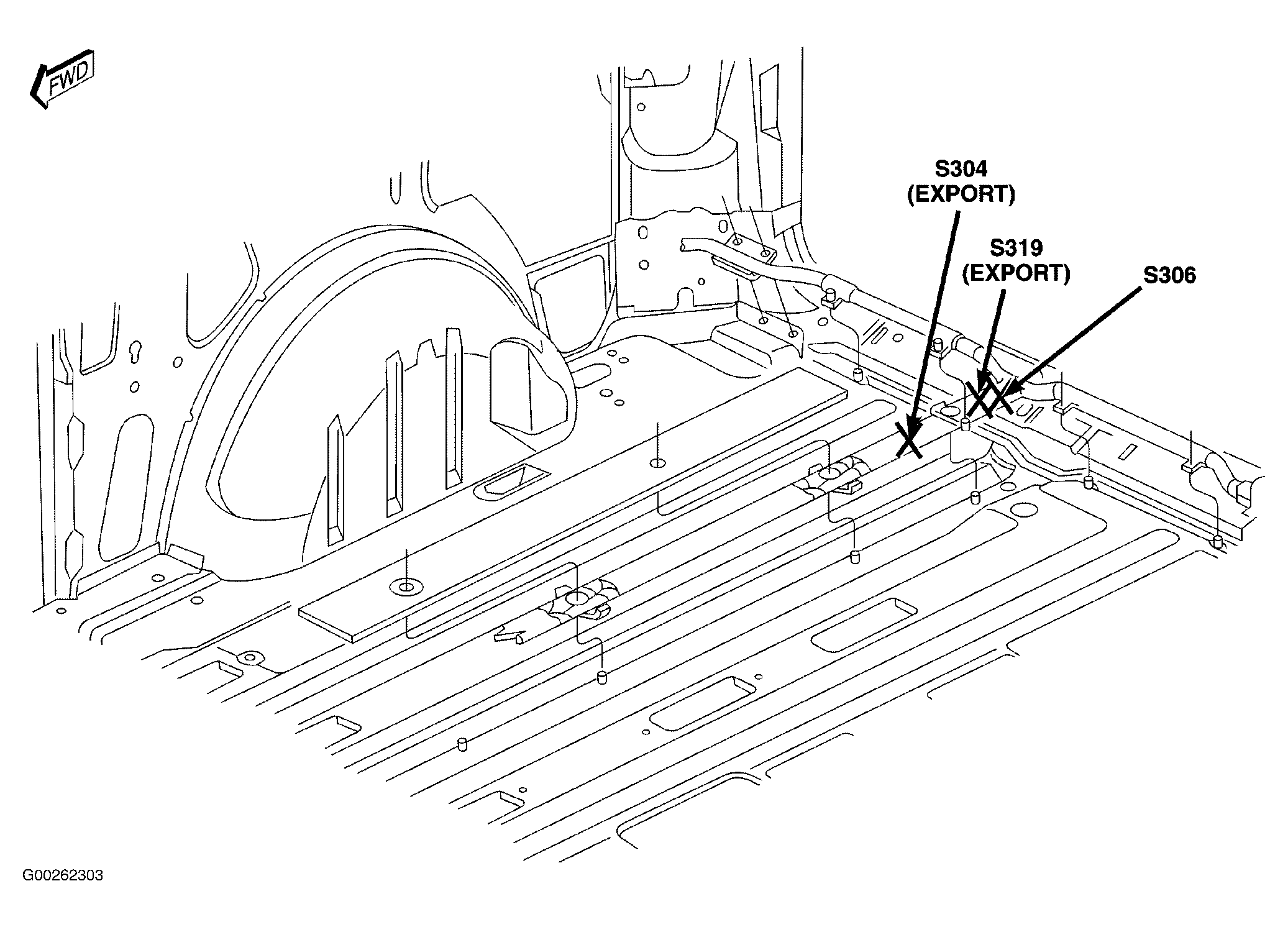

Fig 21: Rear Of Vehicle Floor
Courtesy of DAIMLERCHRYSLER CORP.

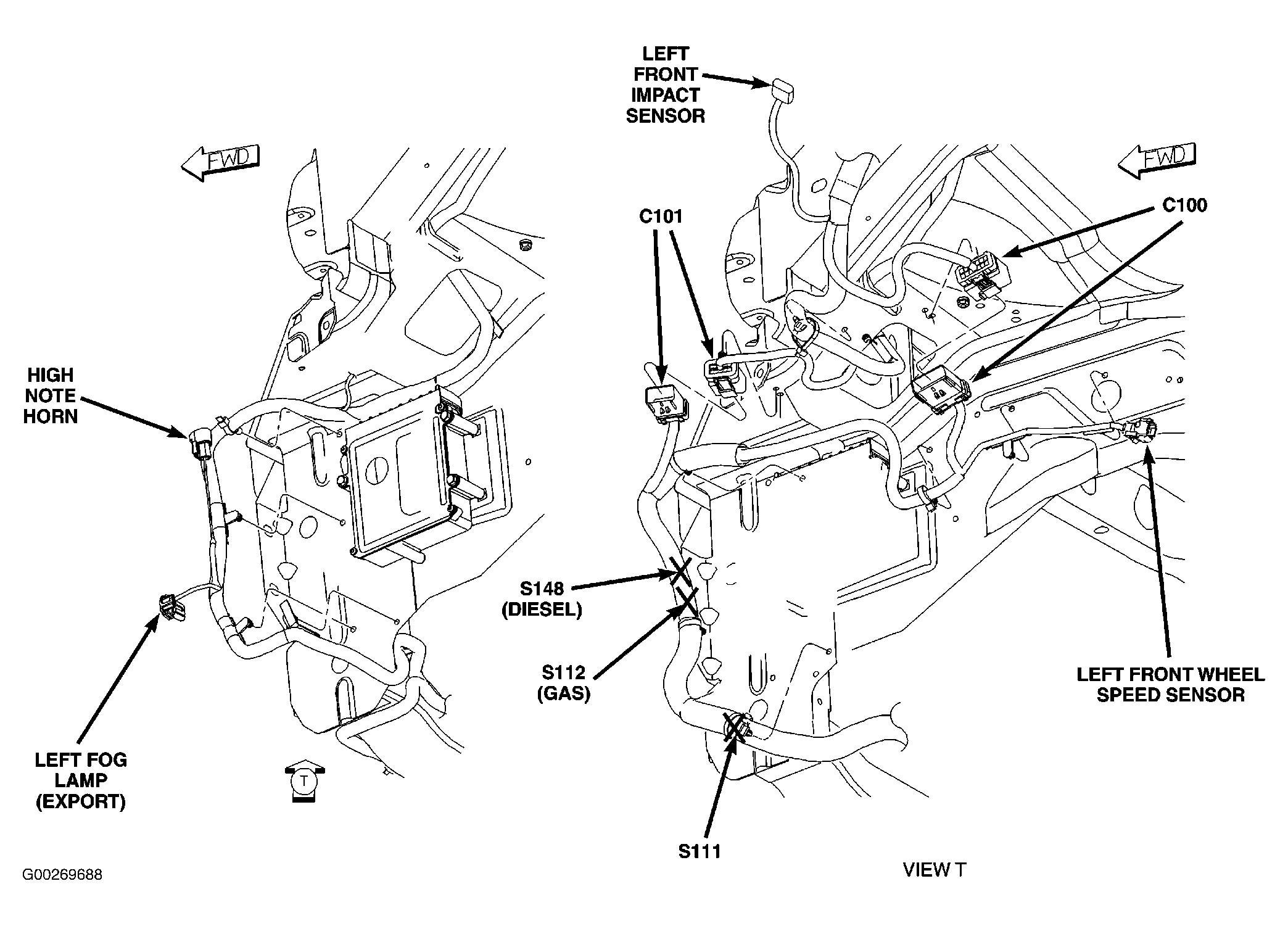

Fig 22: Left Front Frame
Courtesy of DAIMLERCHRYSLER CORP.

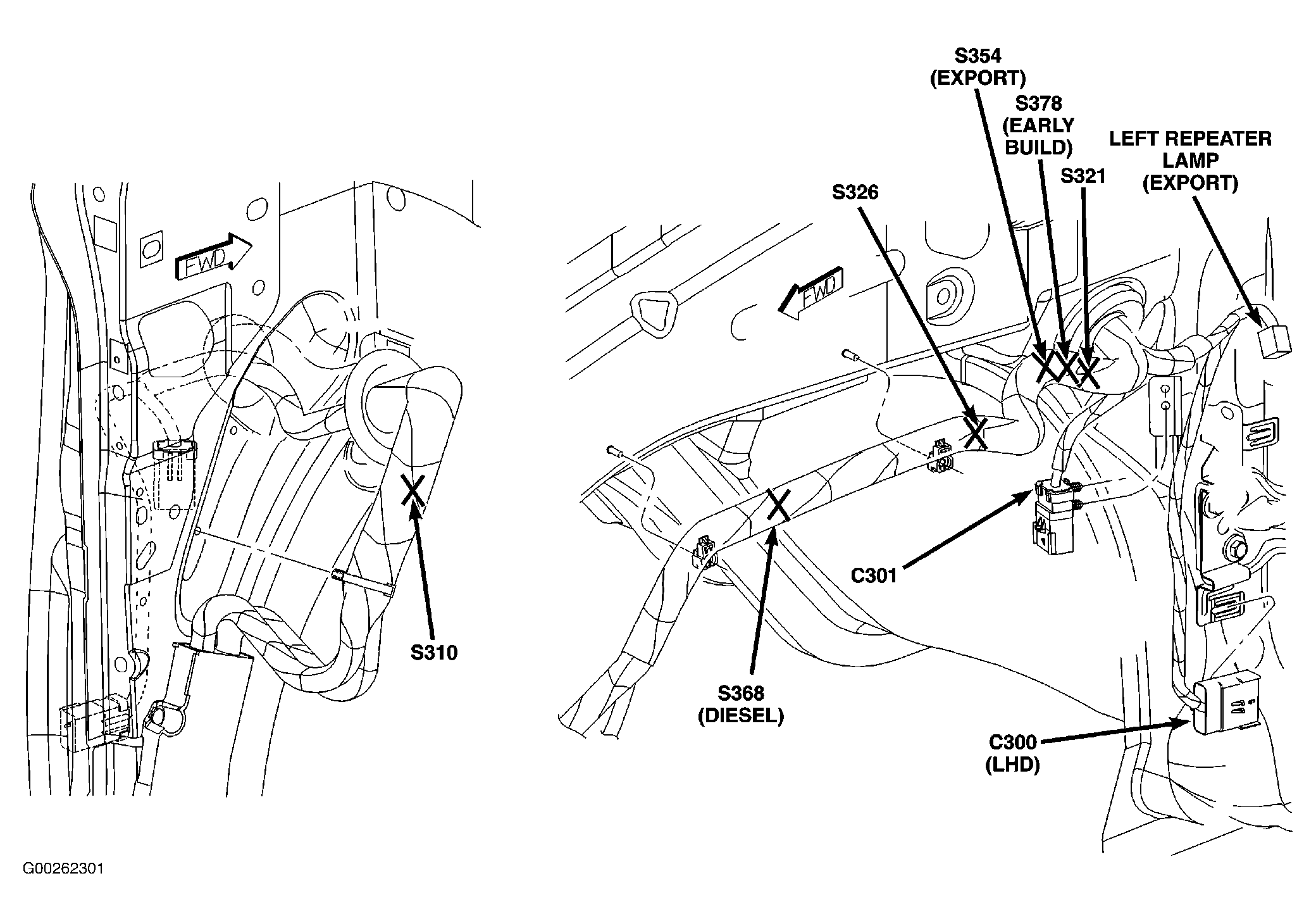

Fig 23: Left "A" Pillar
Courtesy of DAIMLERCHRYSLER CORP.

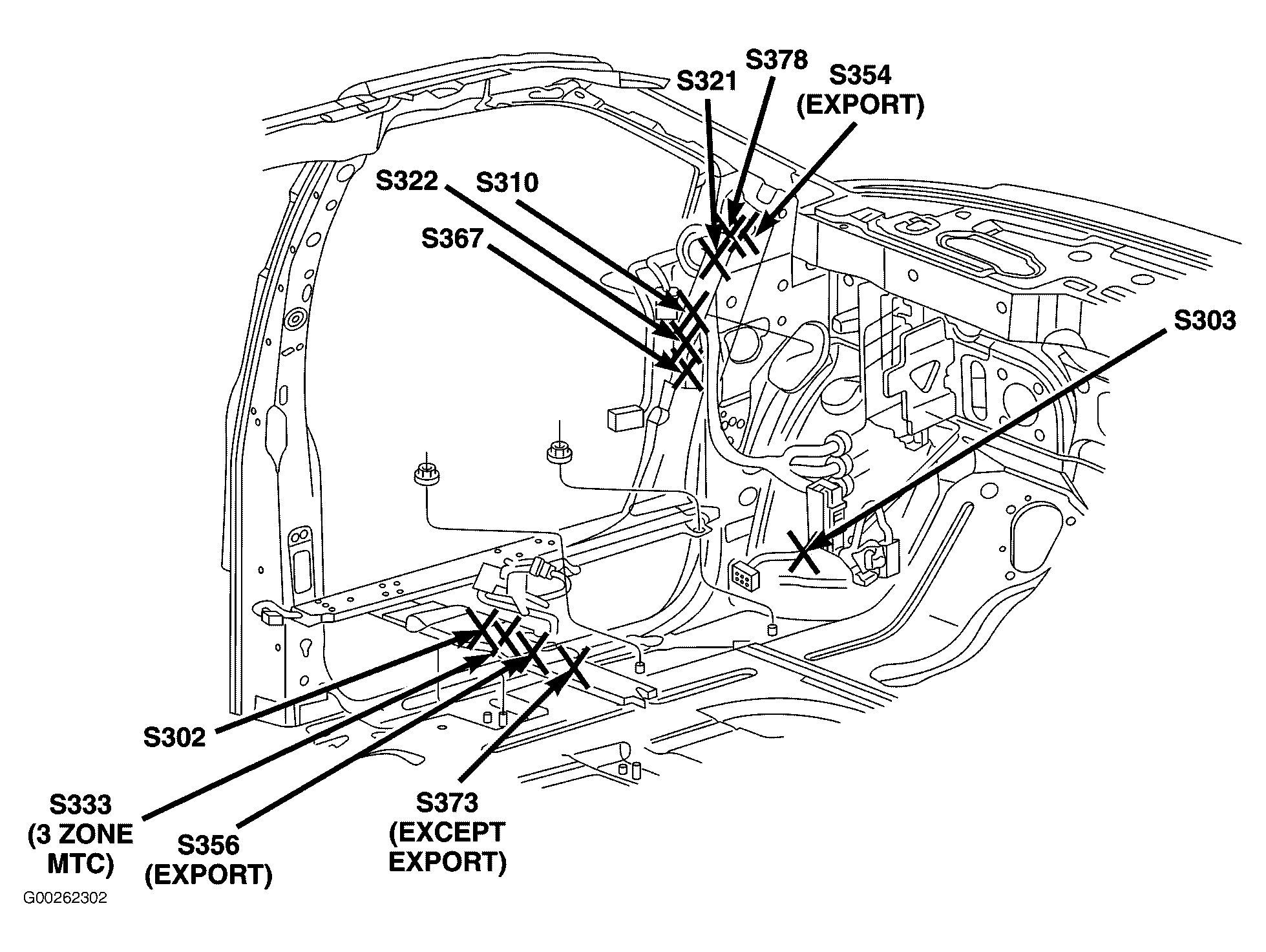

Fig 24: Left Front Of Cab
Courtesy of DAIMLERCHRYSLER CORP.
Fig 25: Rear Cargo Area
Courtesy of DAIMLERCHRYSLER CORP.

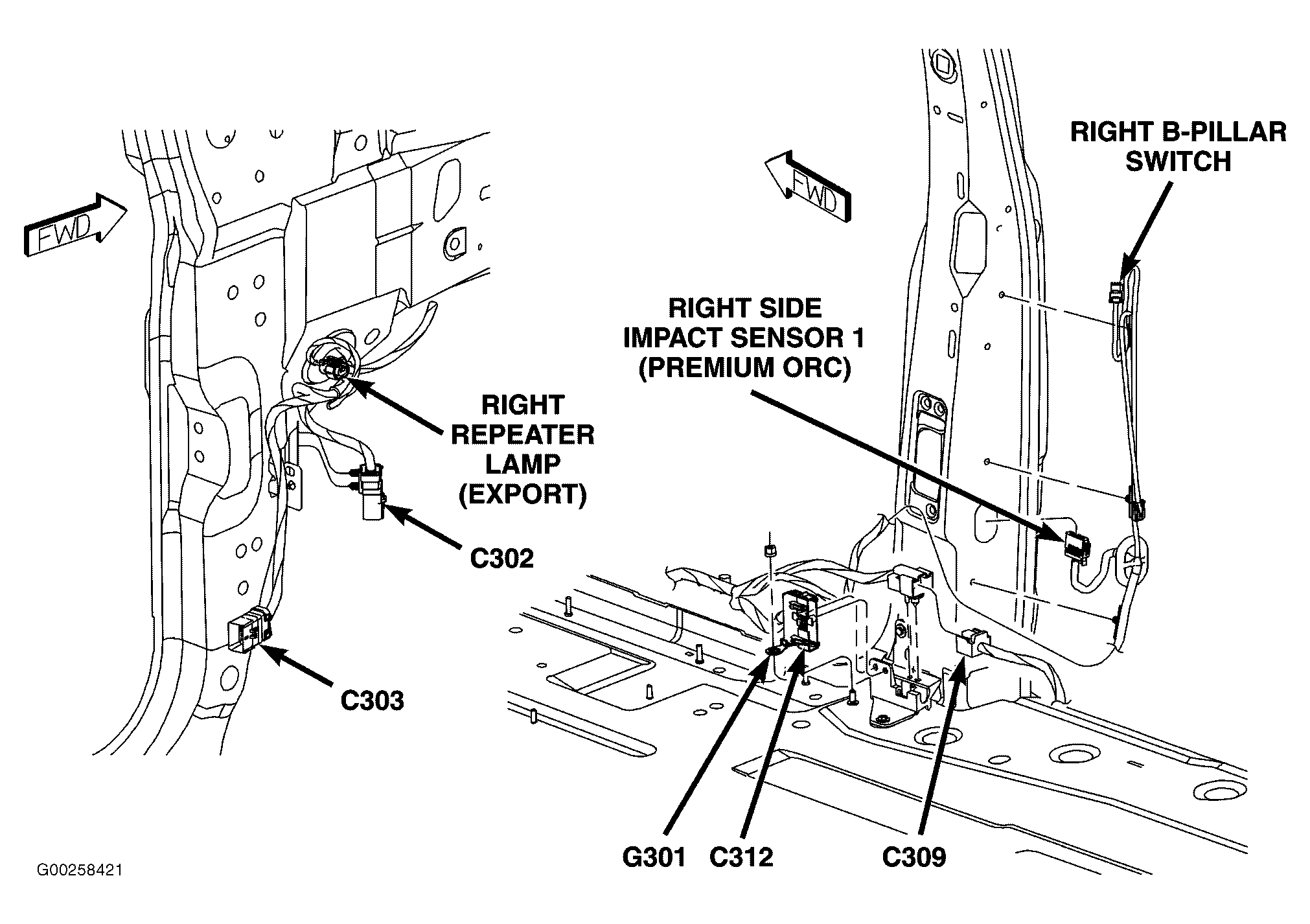

Fig 26: Right "A" & "B" Pillar
Courtesy of DAIMLERCHRYSLER CORP.

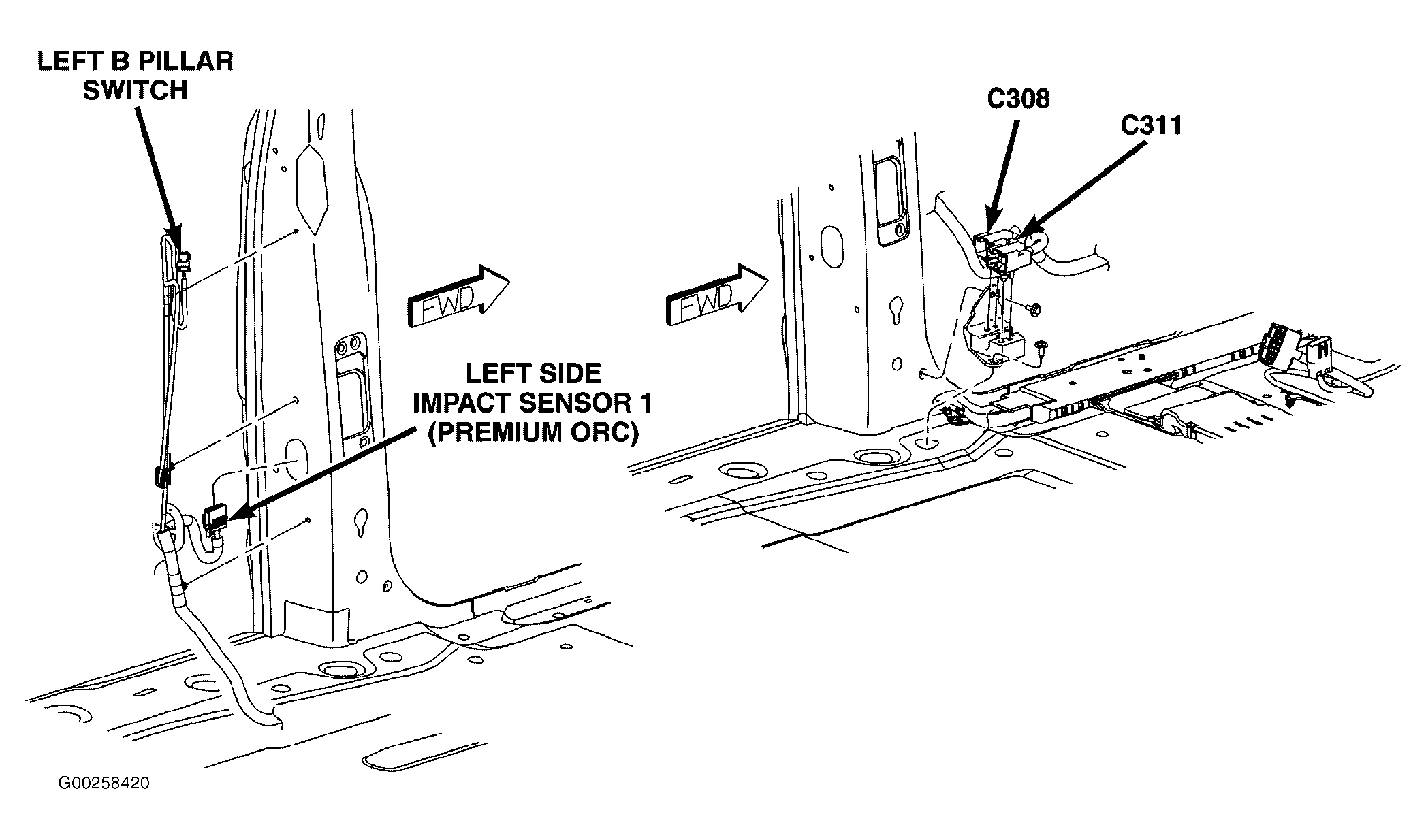

Fig 27: Left "B" Pillar
Courtesy of DAIMLERCHRYSLER CORP.
Fig 28: Left Kick Panel
Courtesy of DAIMLERCHRYSLER CORP.

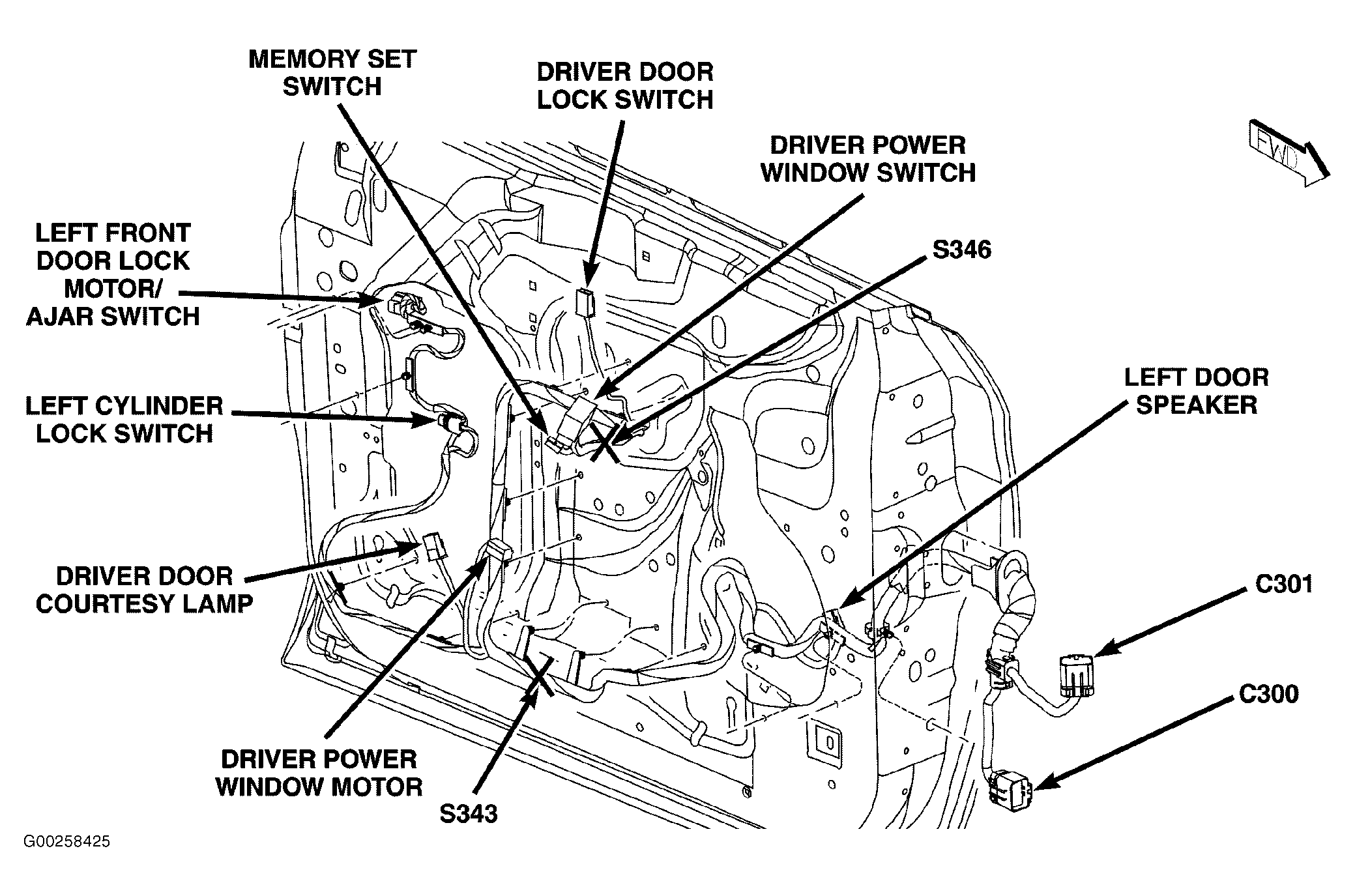

Fig 29: Driver's Door
Courtesy of DAIMLERCHRYSLER CORP.

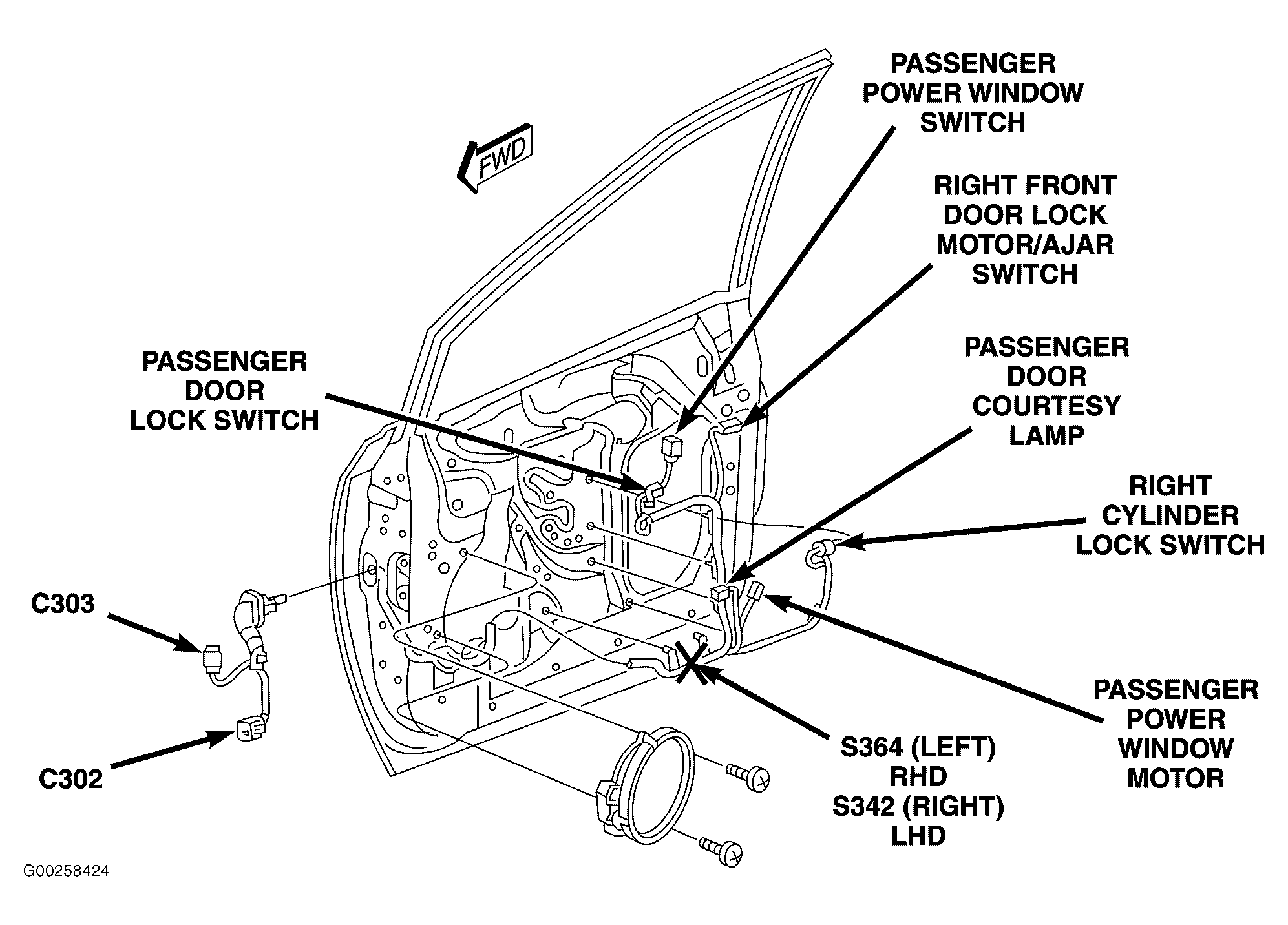

Fig 30: Passenger's Front Door
Courtesy of DAIMLERCHRYSLER CORP.
Fig 31: Right Rear Passenger's Door
Courtesy of DAIMLERCHRYSLER CORP.
Fig 32: Left Rear Cargo Area
Courtesy of DAIMLERCHRYSLER CORP.
Fig 33: Left Rear Body
Courtesy of DAIMLERCHRYSLER CORP.
Fig 34: Right Quarterpanel
Courtesy of DAIMLERCHRYSLER CORP.

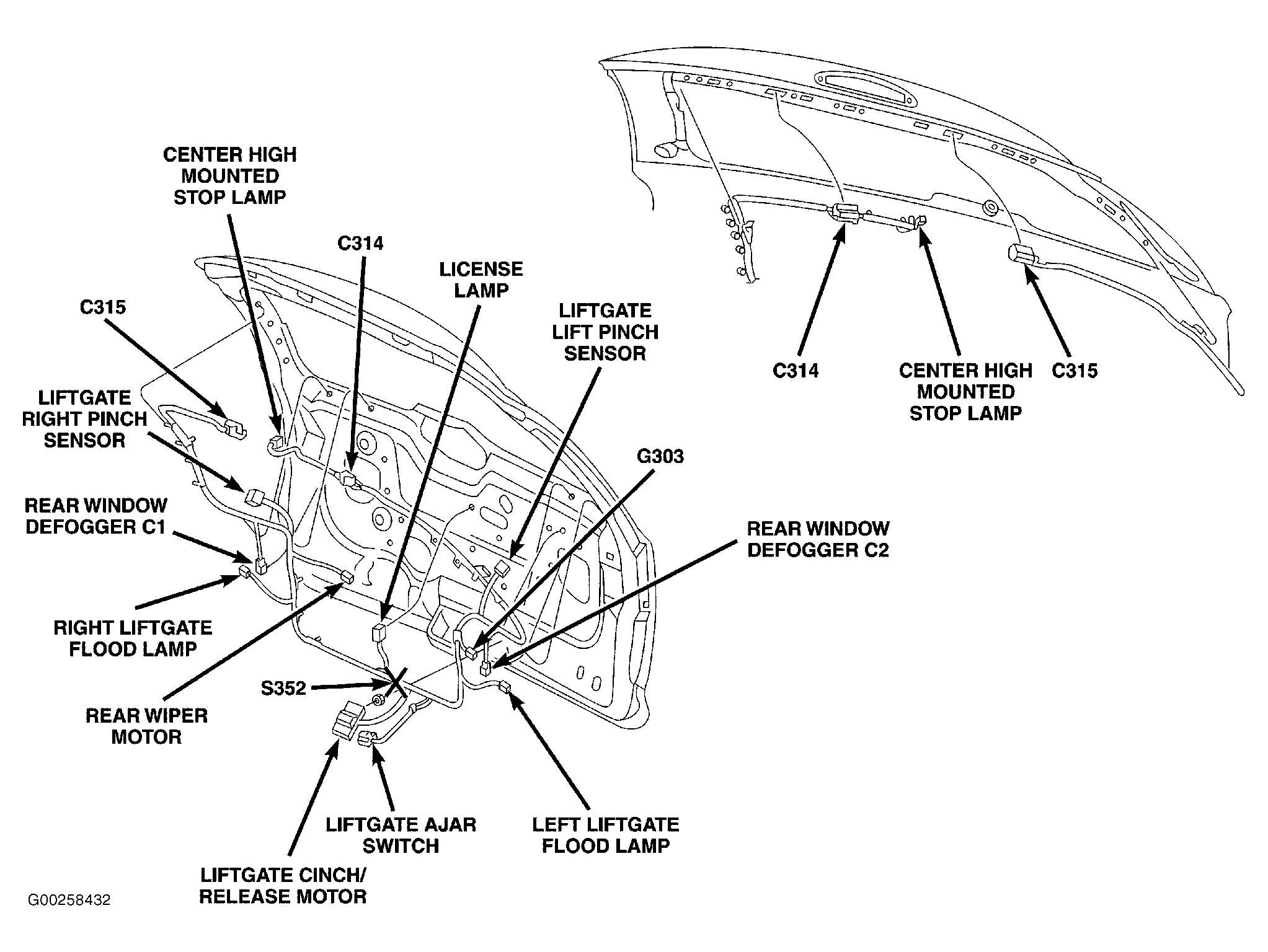

Fig 35: Liftgate
Courtesy of DAIMLERCHRYSLER CORP.

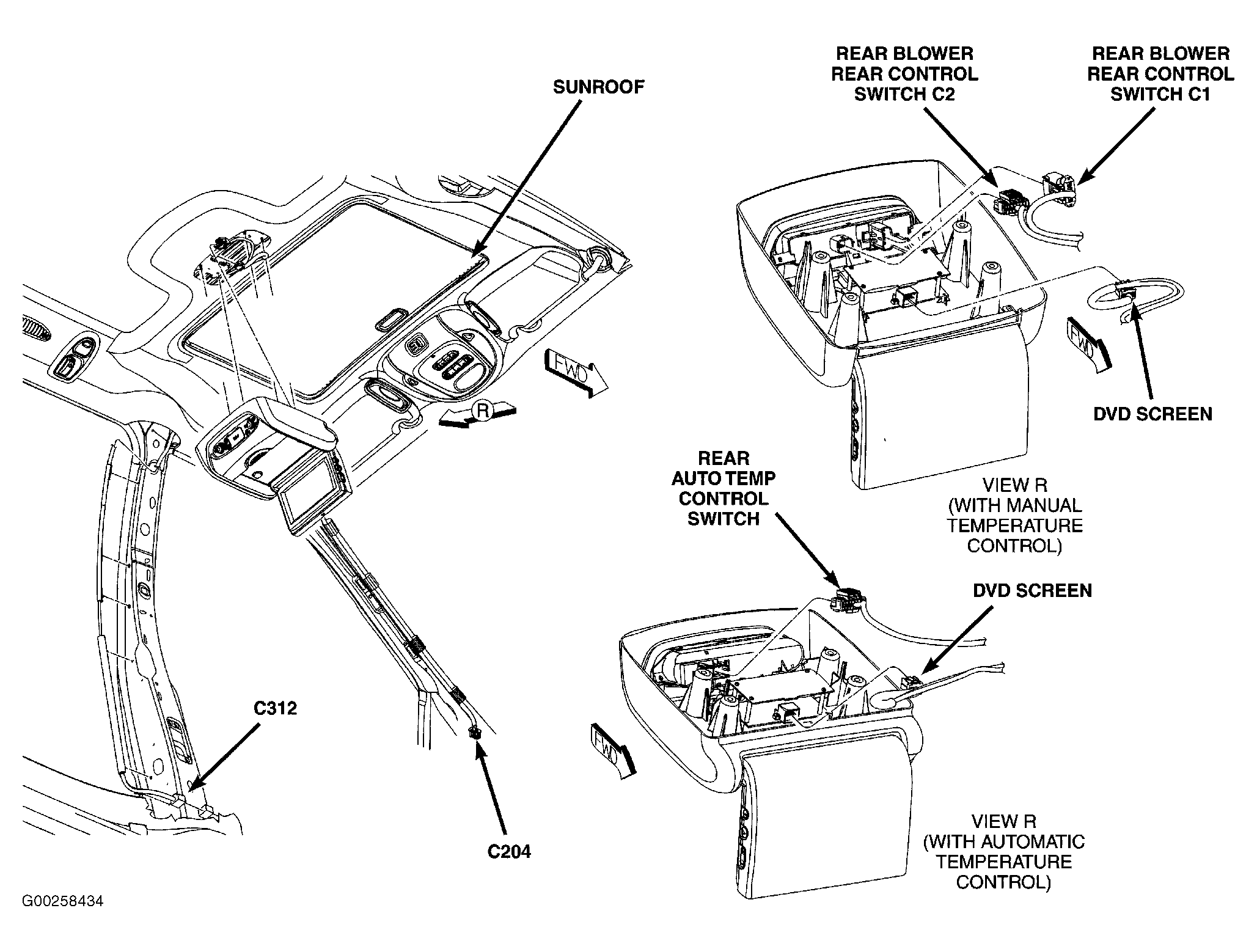

Fig 36: Headliner
Courtesy of DAIMLERCHRYSLER CORP.

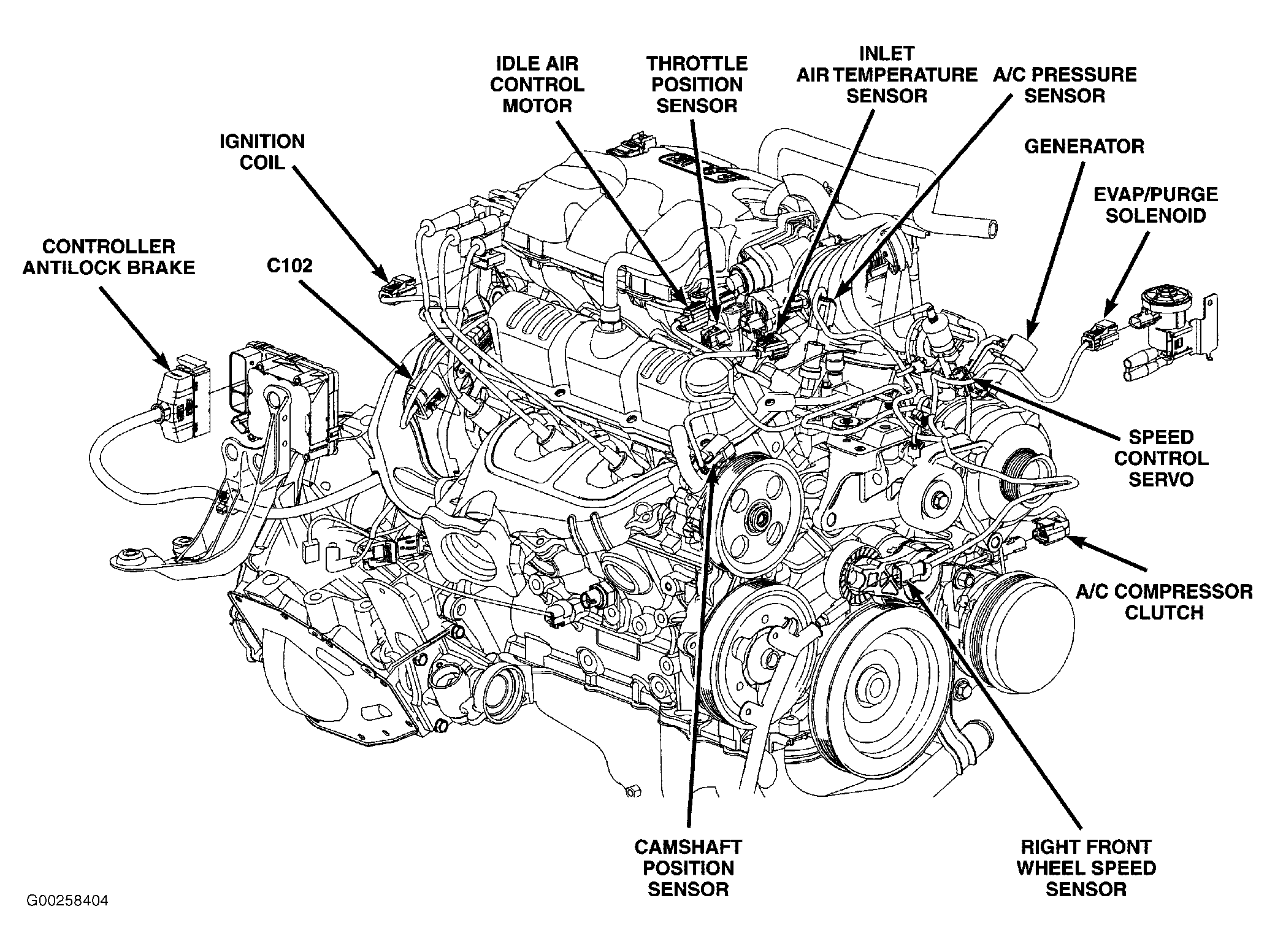

Fig 37: Left Side Of Engine
Courtesy of DAIMLERCHRYSLER CORP.

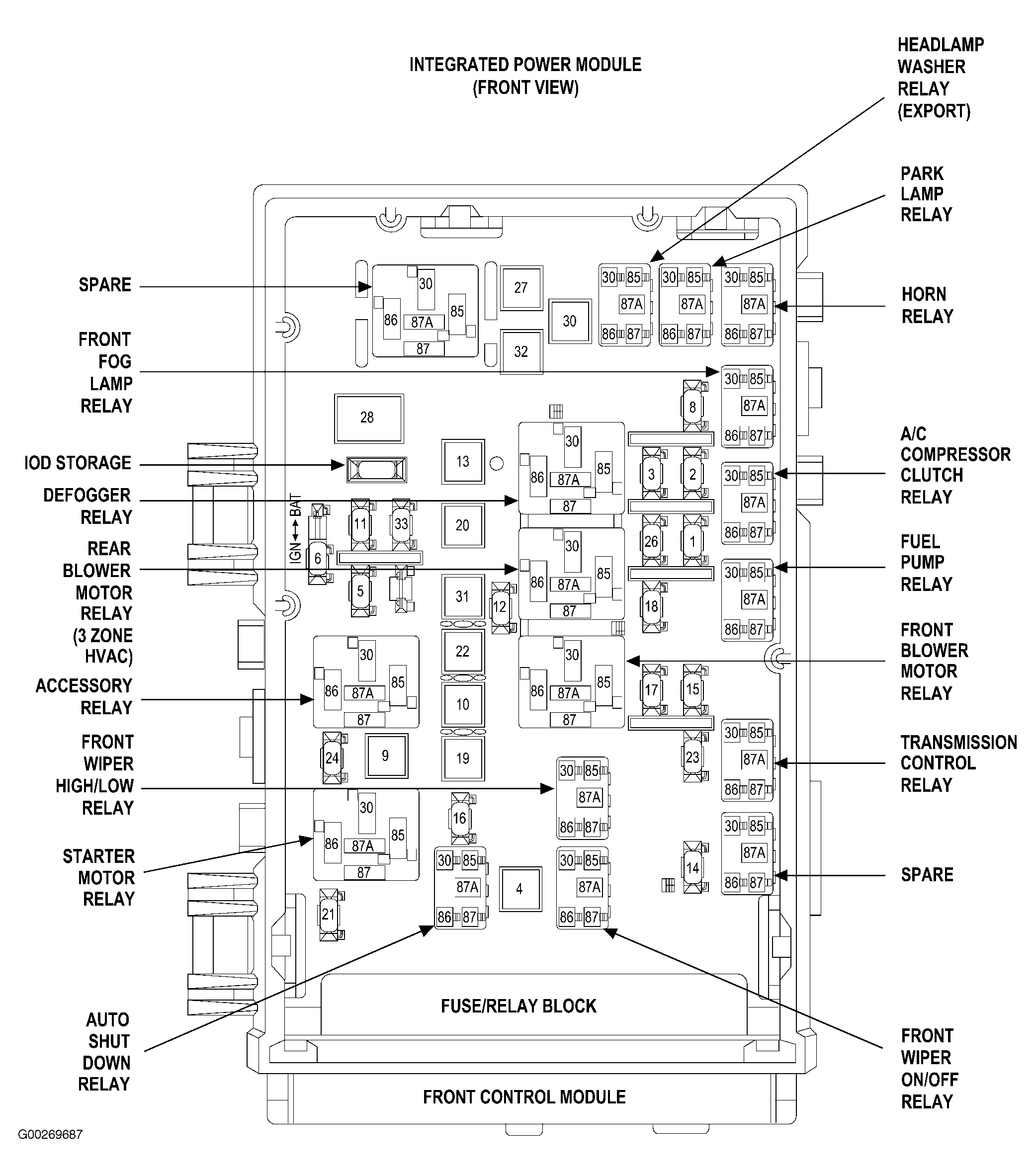

Fig 38: Integrated Power Module
Courtesy of DAIMLERCHRYSLER CORP.
Fig 39: Powertrain Control Module
Courtesy of DAIMLERCHRYSLER CORP.
Fig 40: Engine Coolant Temperature Sensor - 2.4L
Courtesy of DAIMLERCHRYSLER CORP.

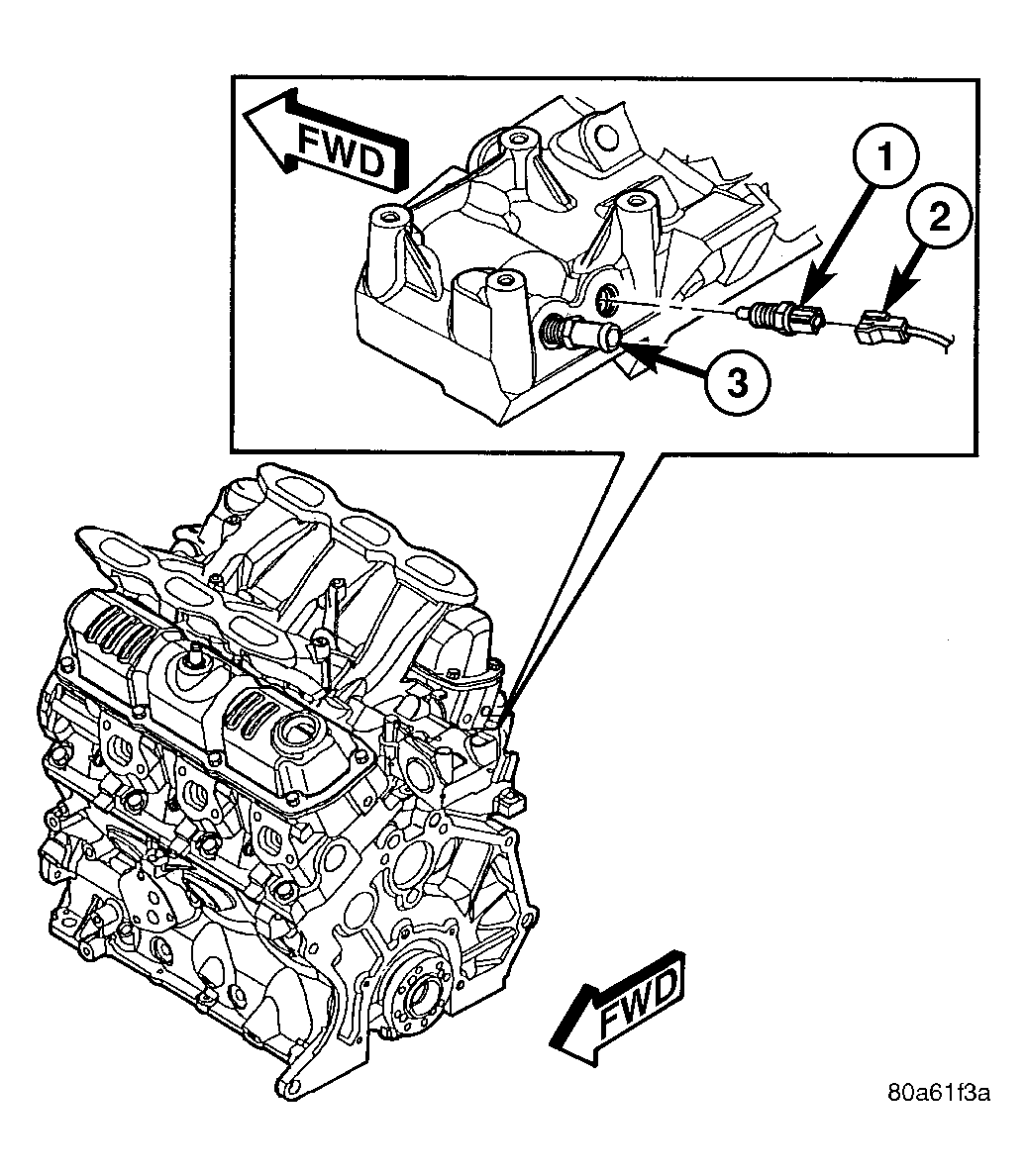

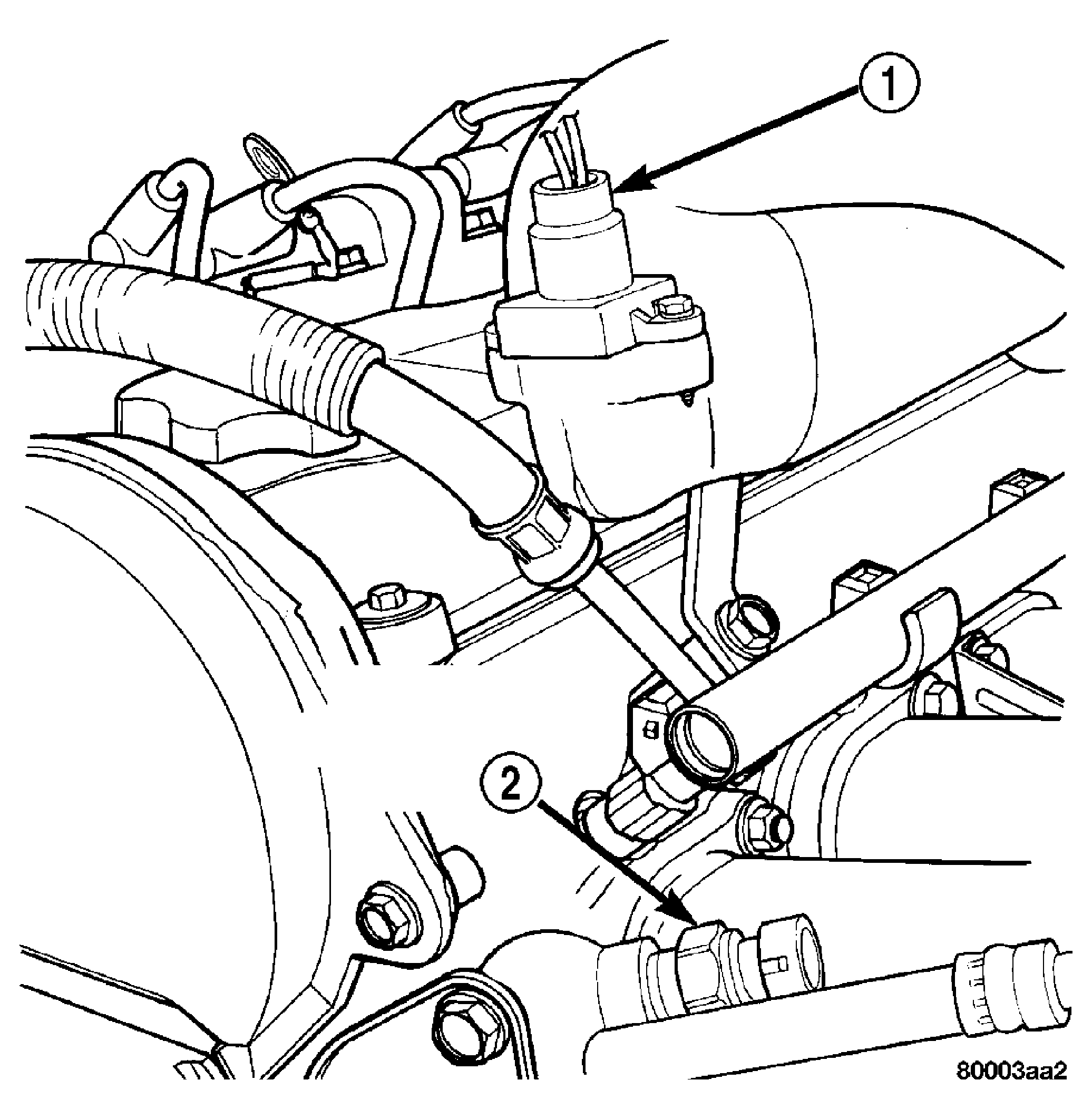

Fig 41: Engine Coolant Temperature Sensor & Heater Supply Fitting
Courtesy of DAIMLERCHRYSLER CORP.
