Electrical Component Locator
>>
Component Location Graphics
Component Location Graphics
NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.

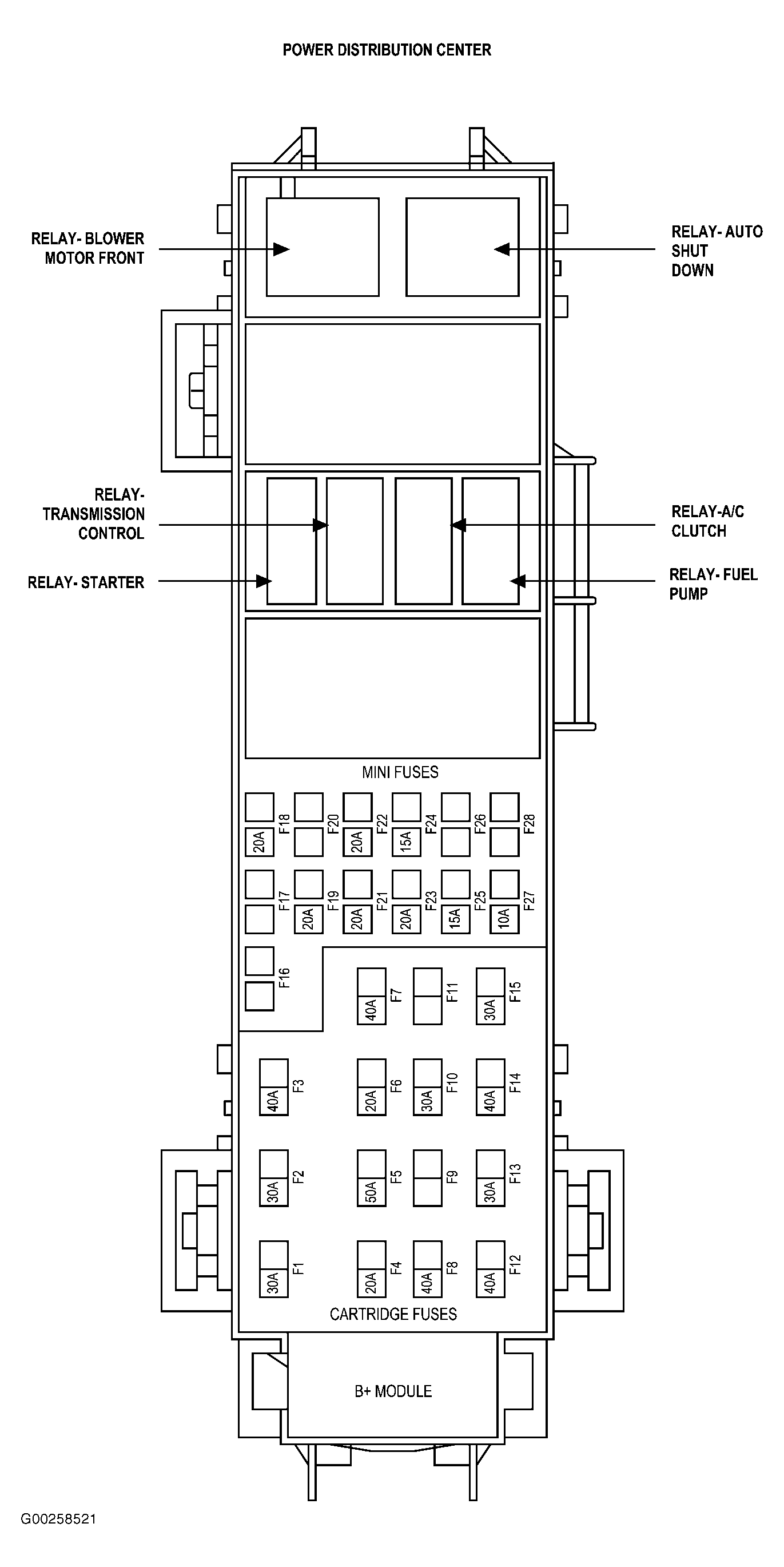

Fig 1: Power Distribution Center
Courtesy of DAIMLERCHRYSLER CORP.
Fig 2: Power Distribution Module
Courtesy of DAIMLERCHRYSLER CORP.

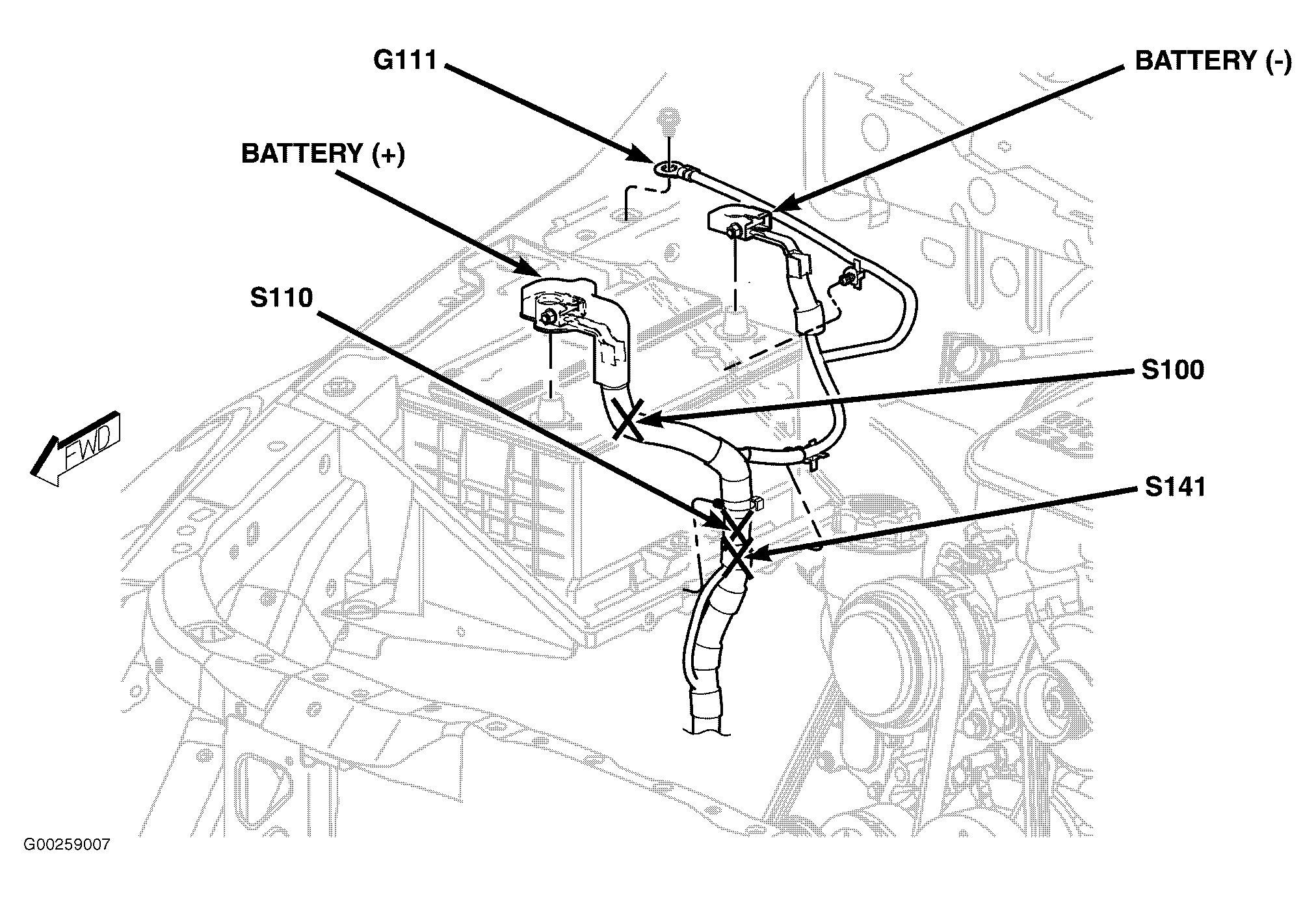

Fig 3: Front Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 4: Front Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.

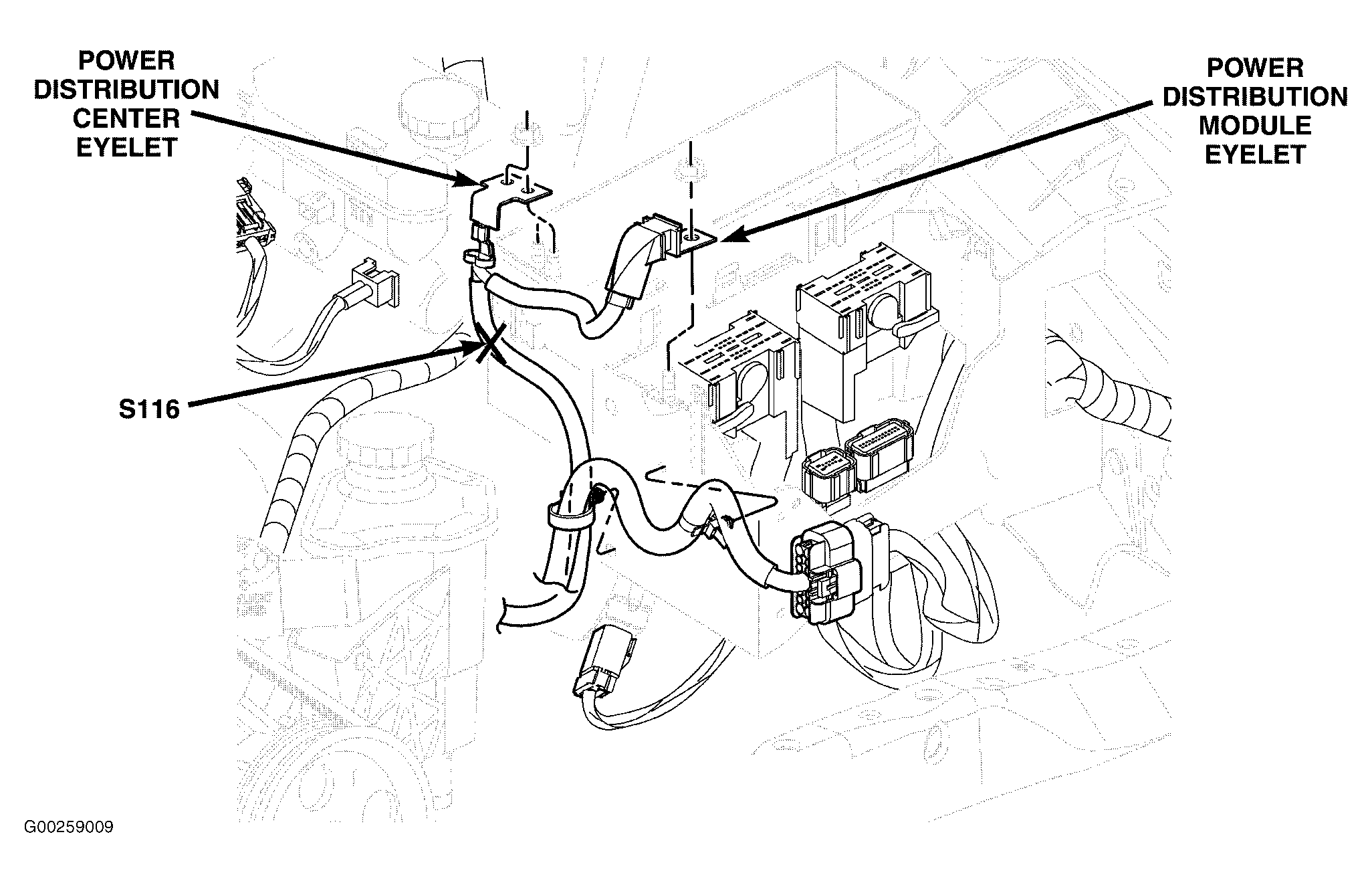

Fig 5: Right Side Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 6: Right Front Corner Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 7: Right Front Of Engine
Courtesy of DAIMLERCHRYSLER CORP.
Fig 8: Left Front Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 9: Left Side Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 10: Left Front Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.

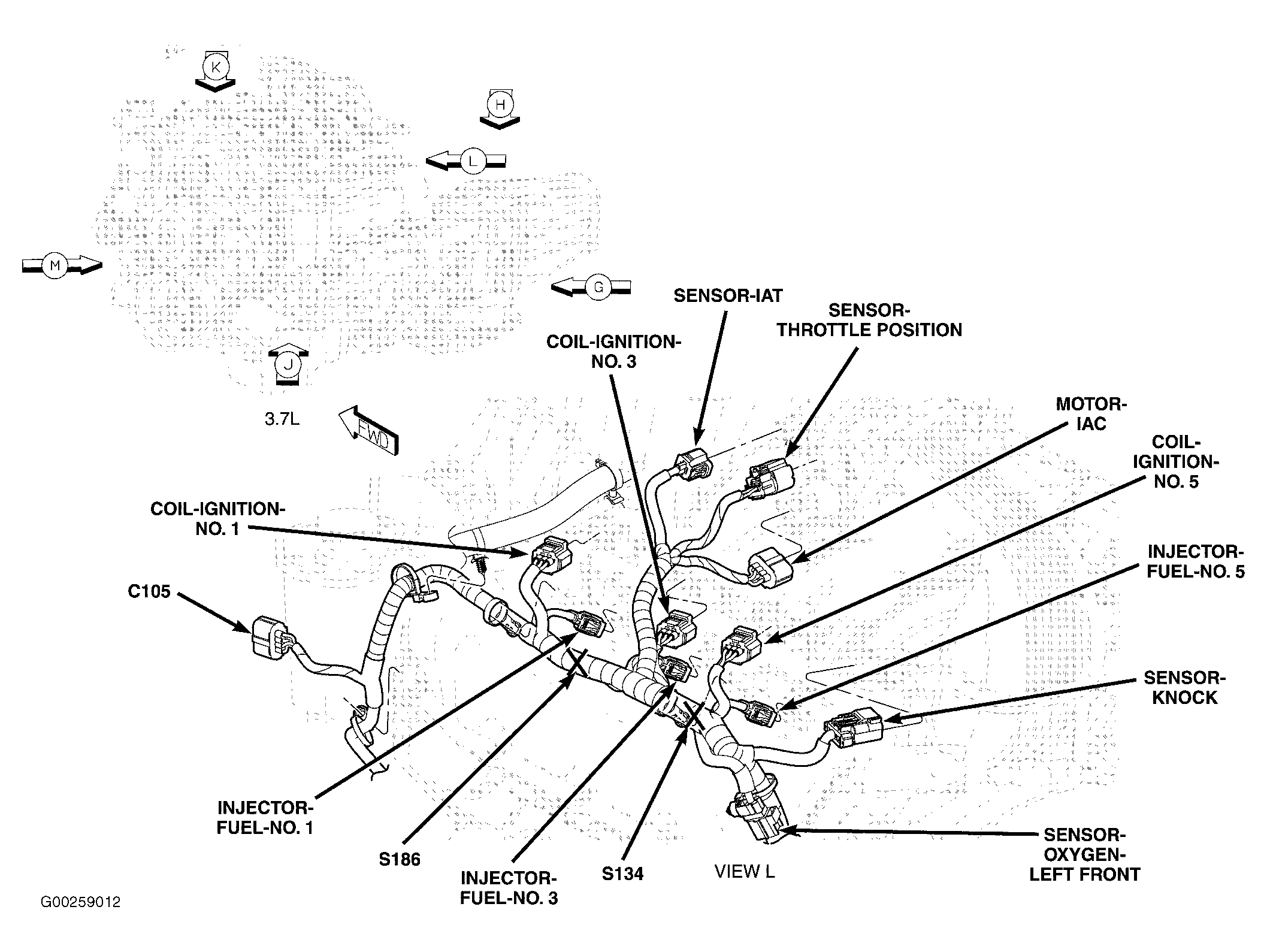

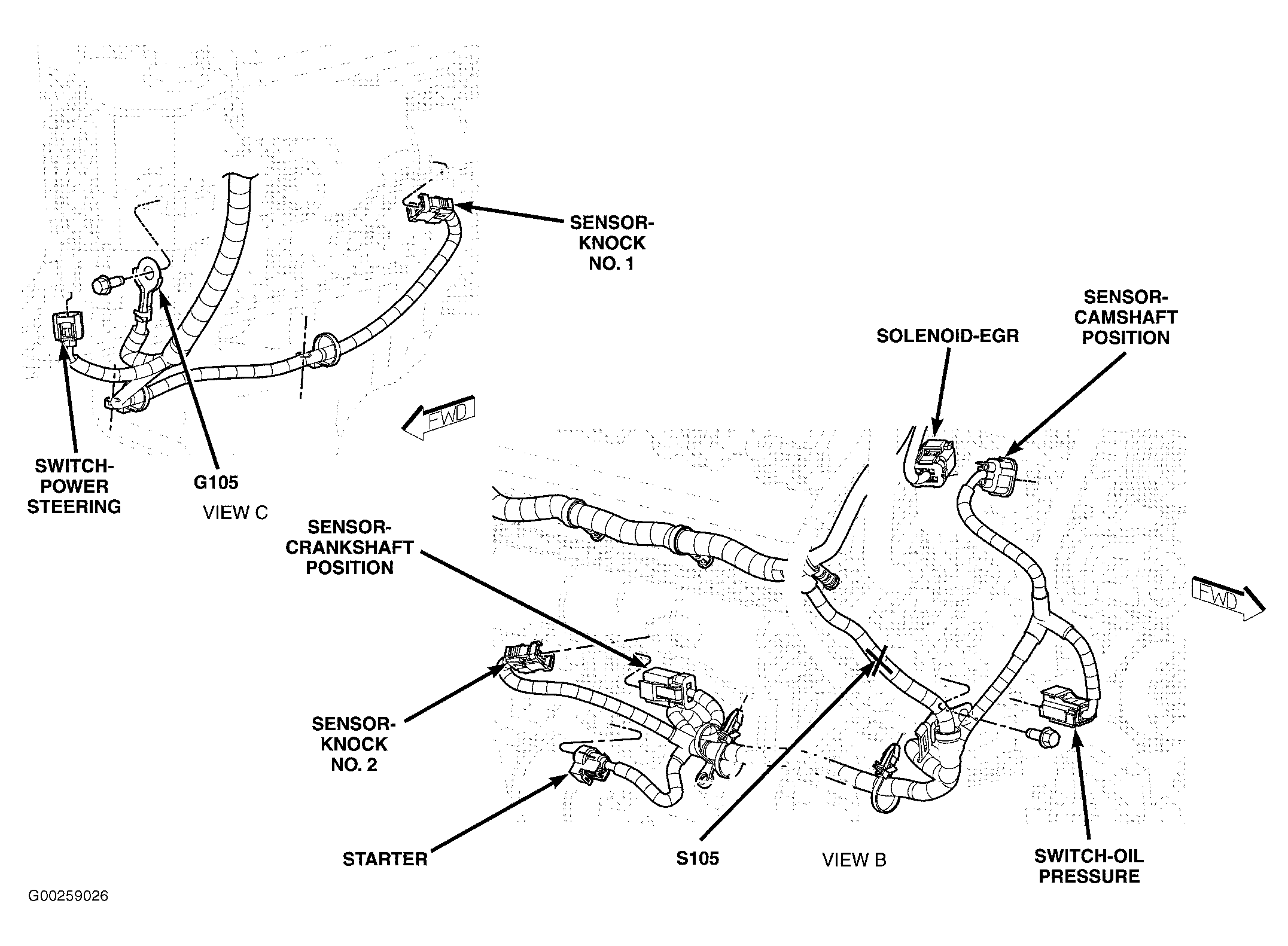

Fig 11: Left Side Of Engine (3.7L)
Courtesy of DAIMLERCHRYSLER CORP.

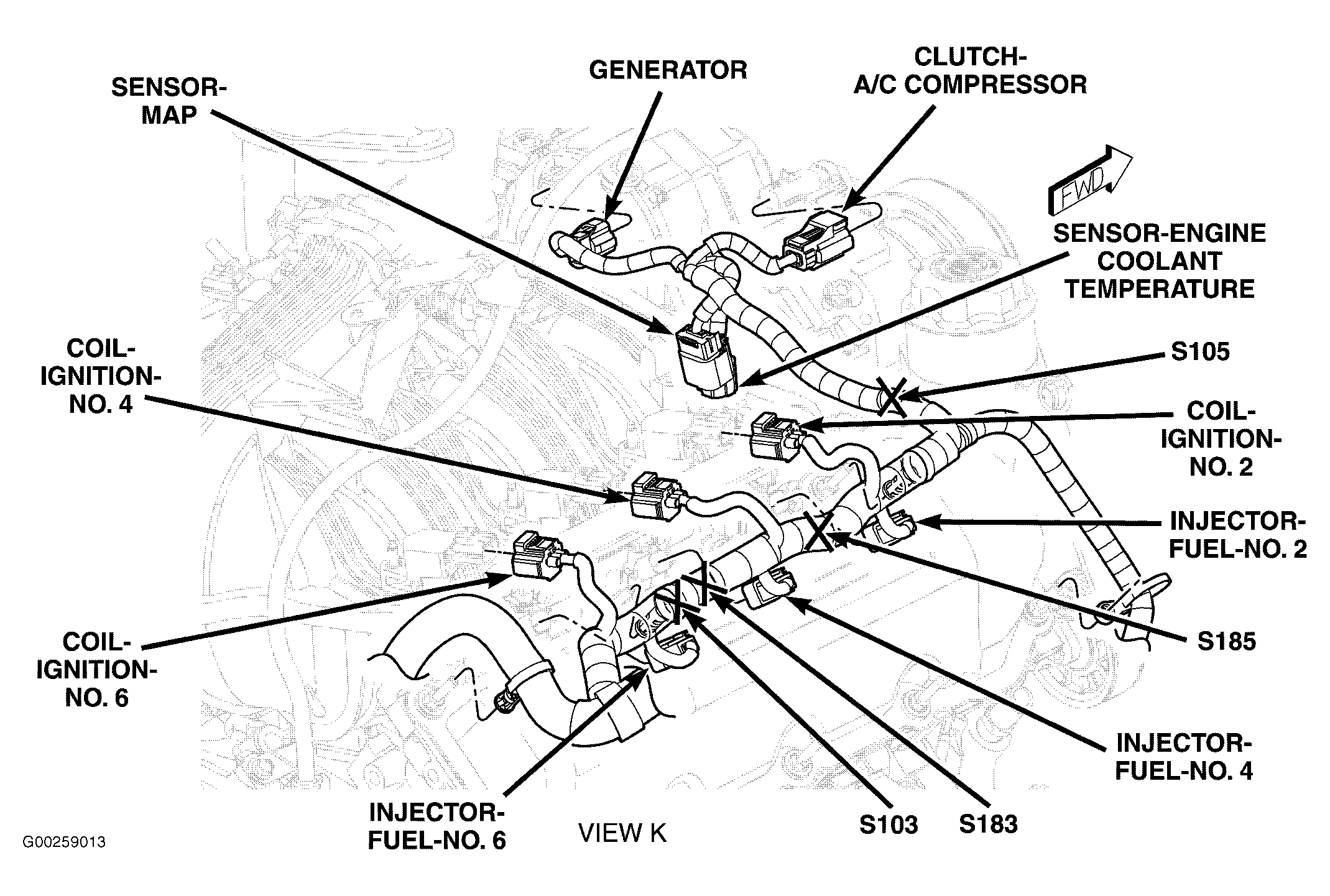

Fig 12: Right Side Of Engine (3.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 13: Front Of Engine (3.7L)
Courtesy of DAIMLERCHRYSLER CORP.

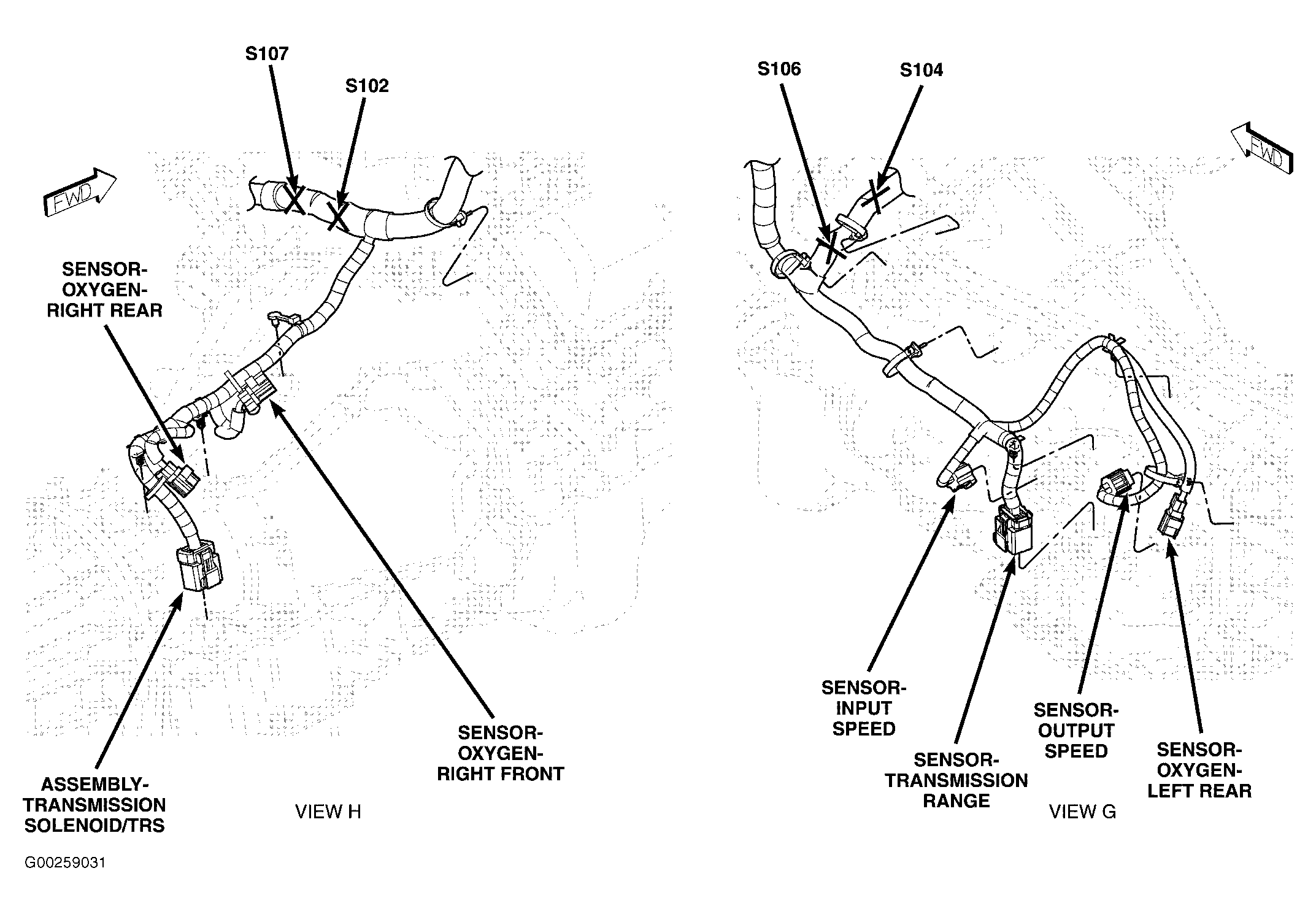

Fig 14: Transmission (3.7L)
Courtesy of DAIMLERCHRYSLER CORP.

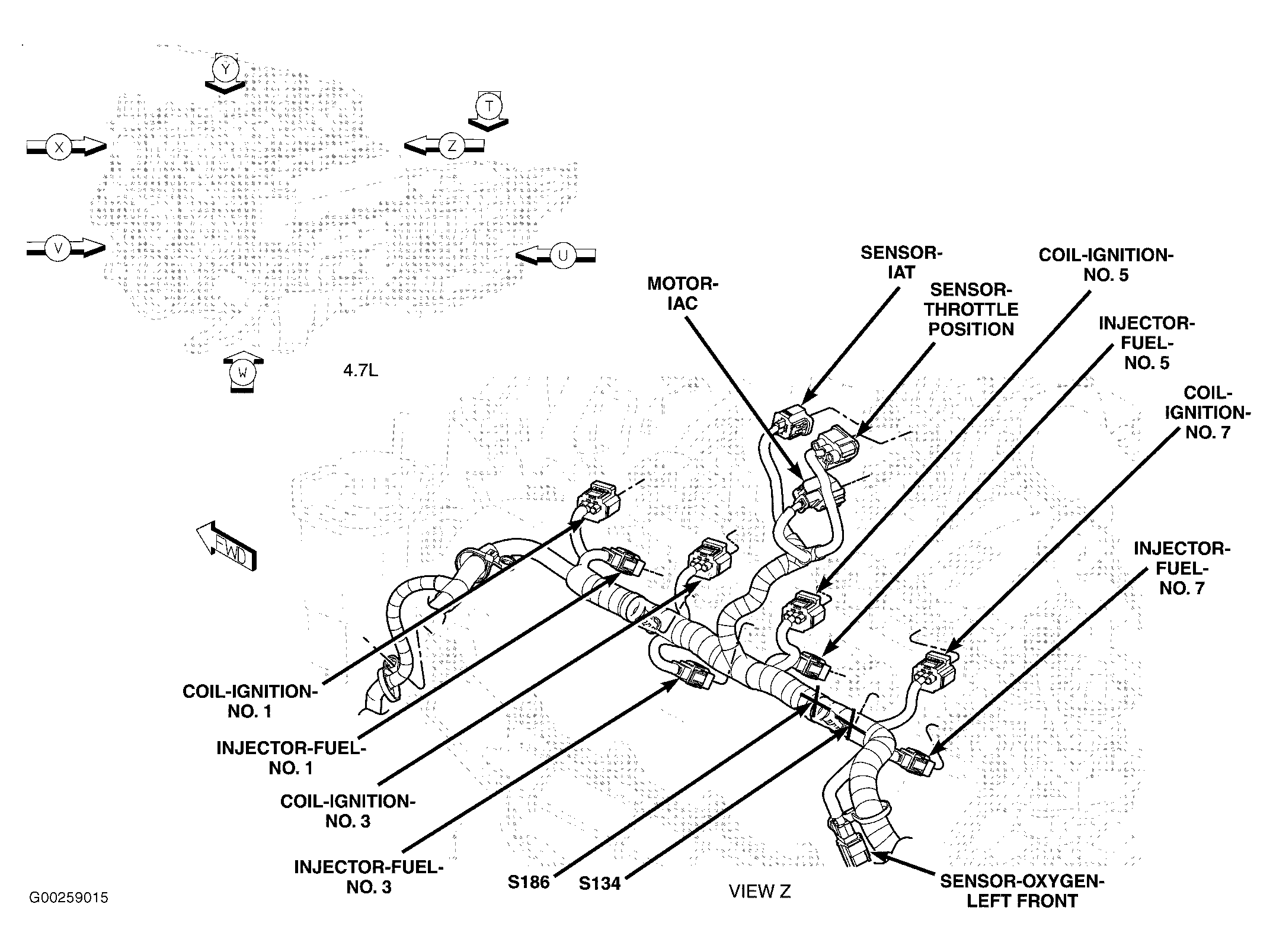

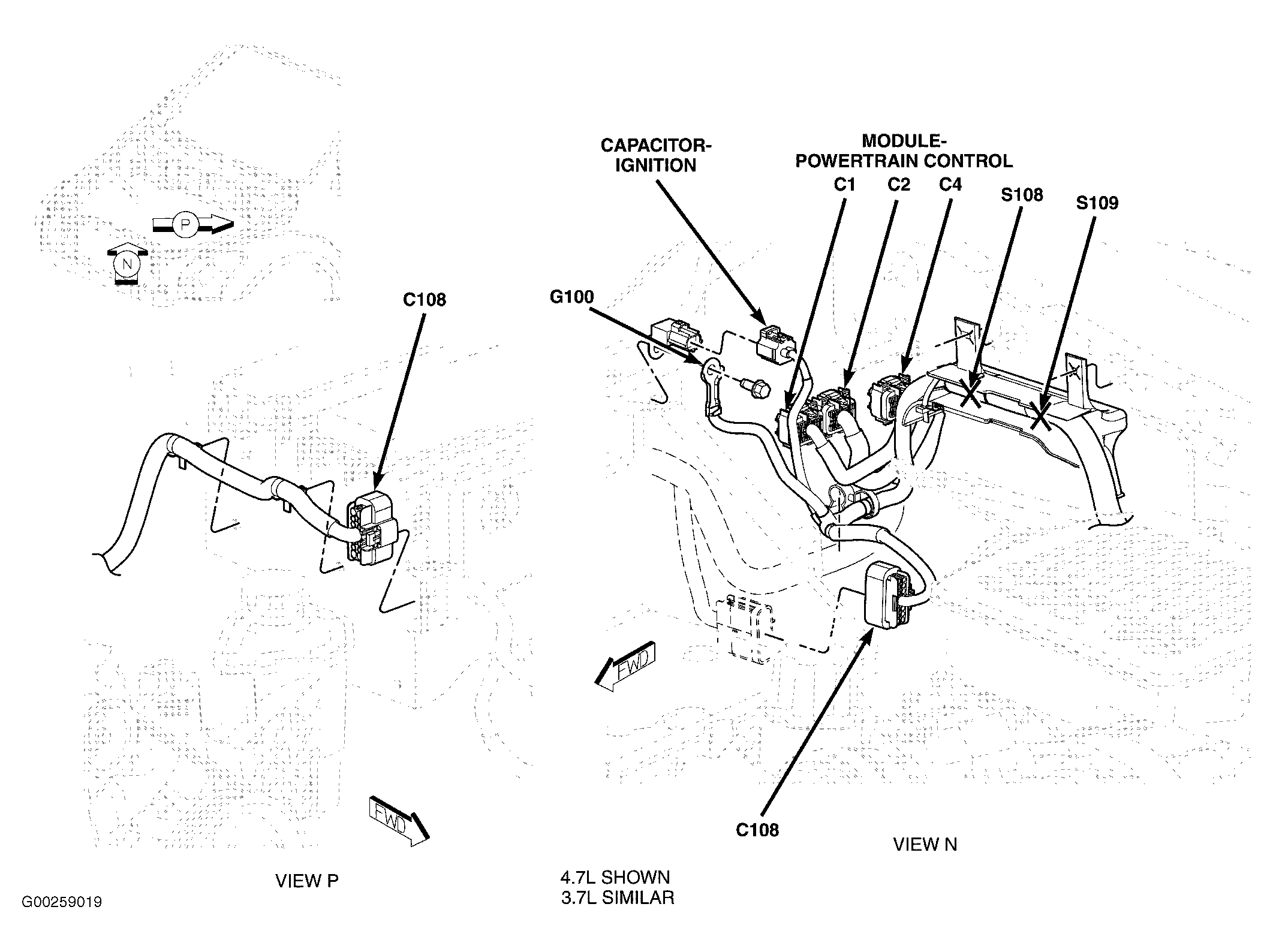

Fig 15: Top Left Of Engine (4.7L)
Courtesy of DAIMLERCHRYSLER CORP.

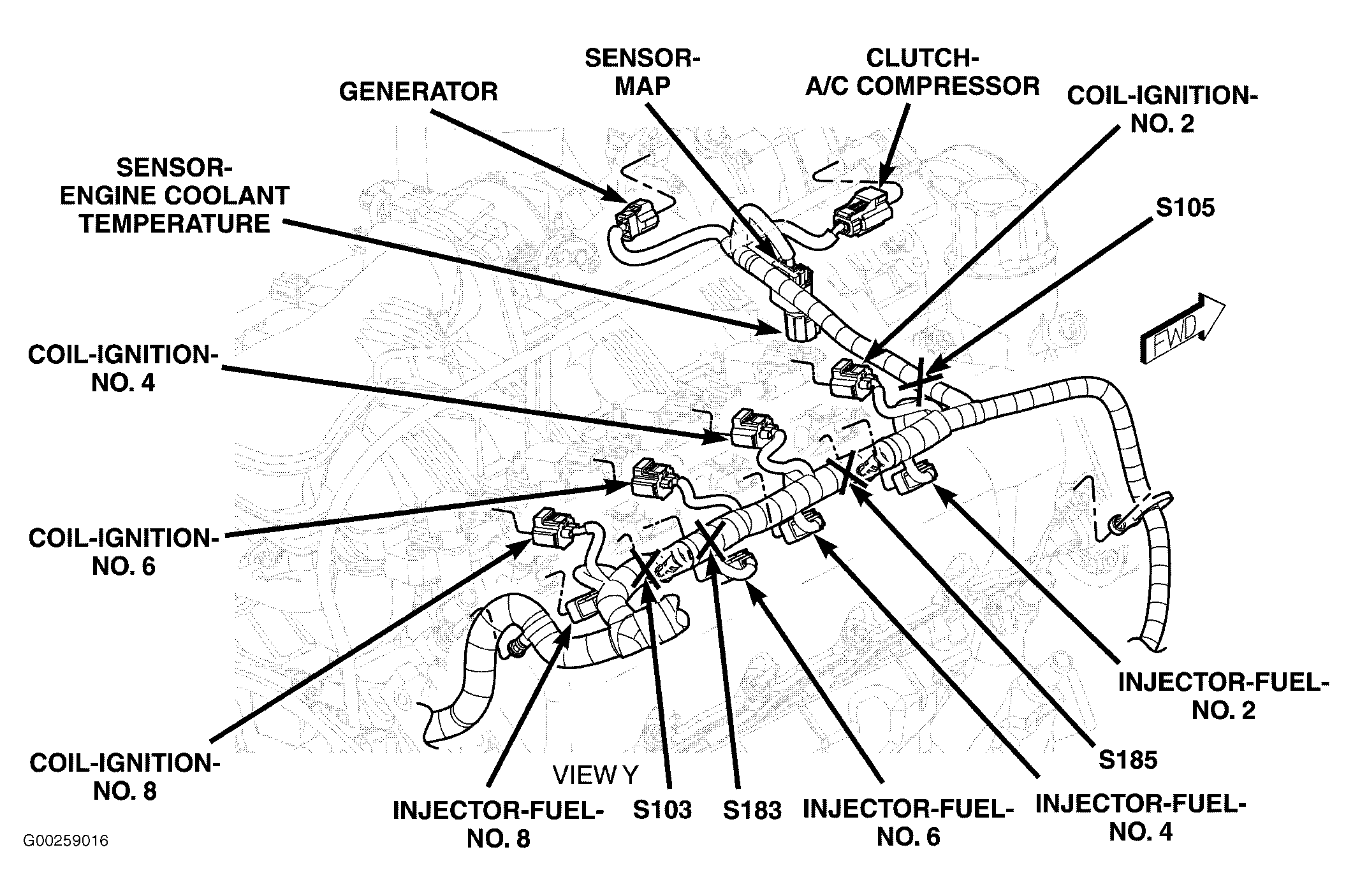

Fig 16: Top Right Of Engine (4.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 17: Front Of Engine (4.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 18: Right Side Of Engine Compartment (4.7L)
Courtesy of DAIMLERCHRYSLER CORP.

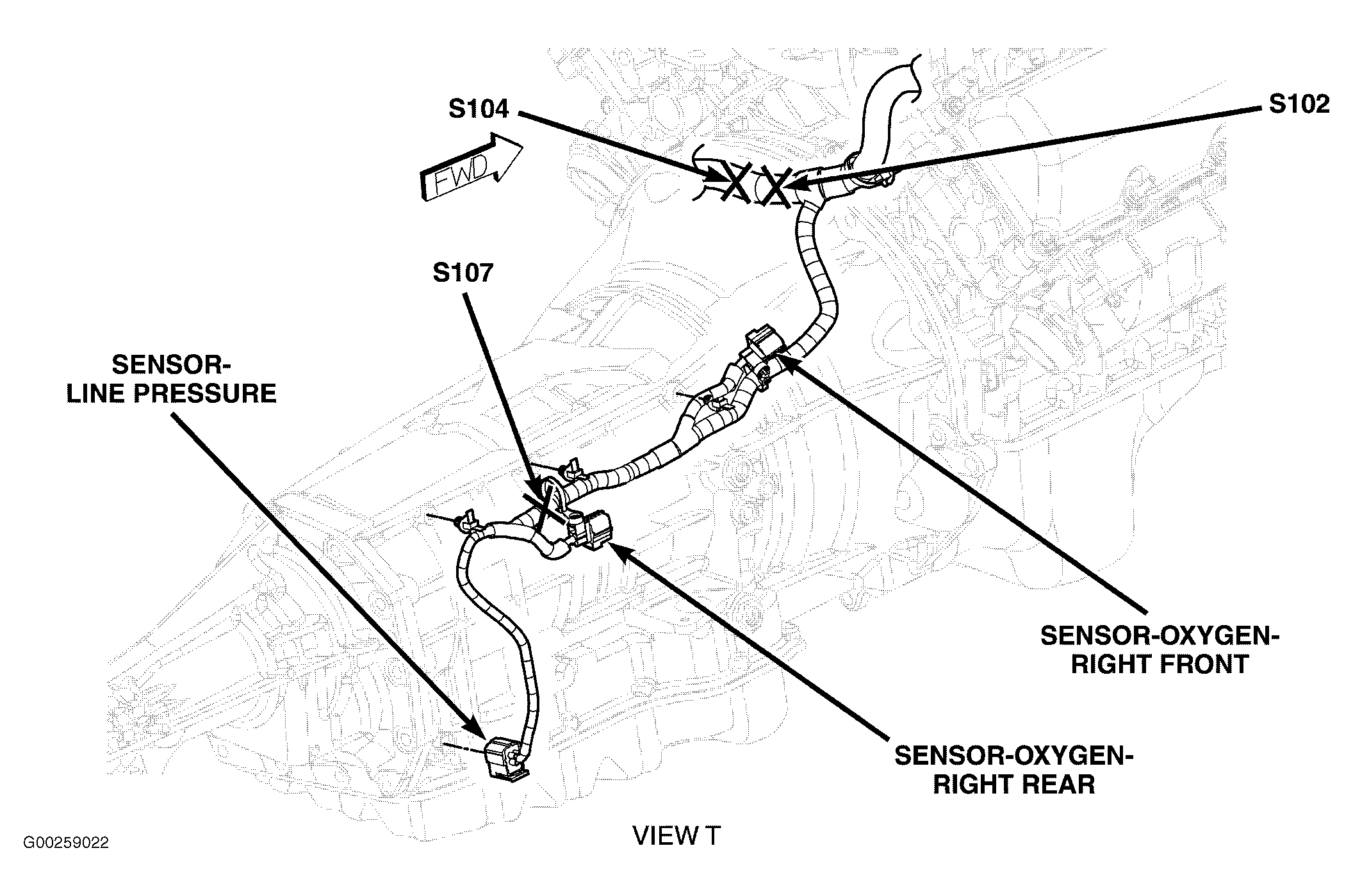

Fig 19: Right Side Of Transmission (3.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 20: Left Side Of Transmission (4.7L & 5.7L)
Courtesy of DAIMLERCHRYSLER CORP.

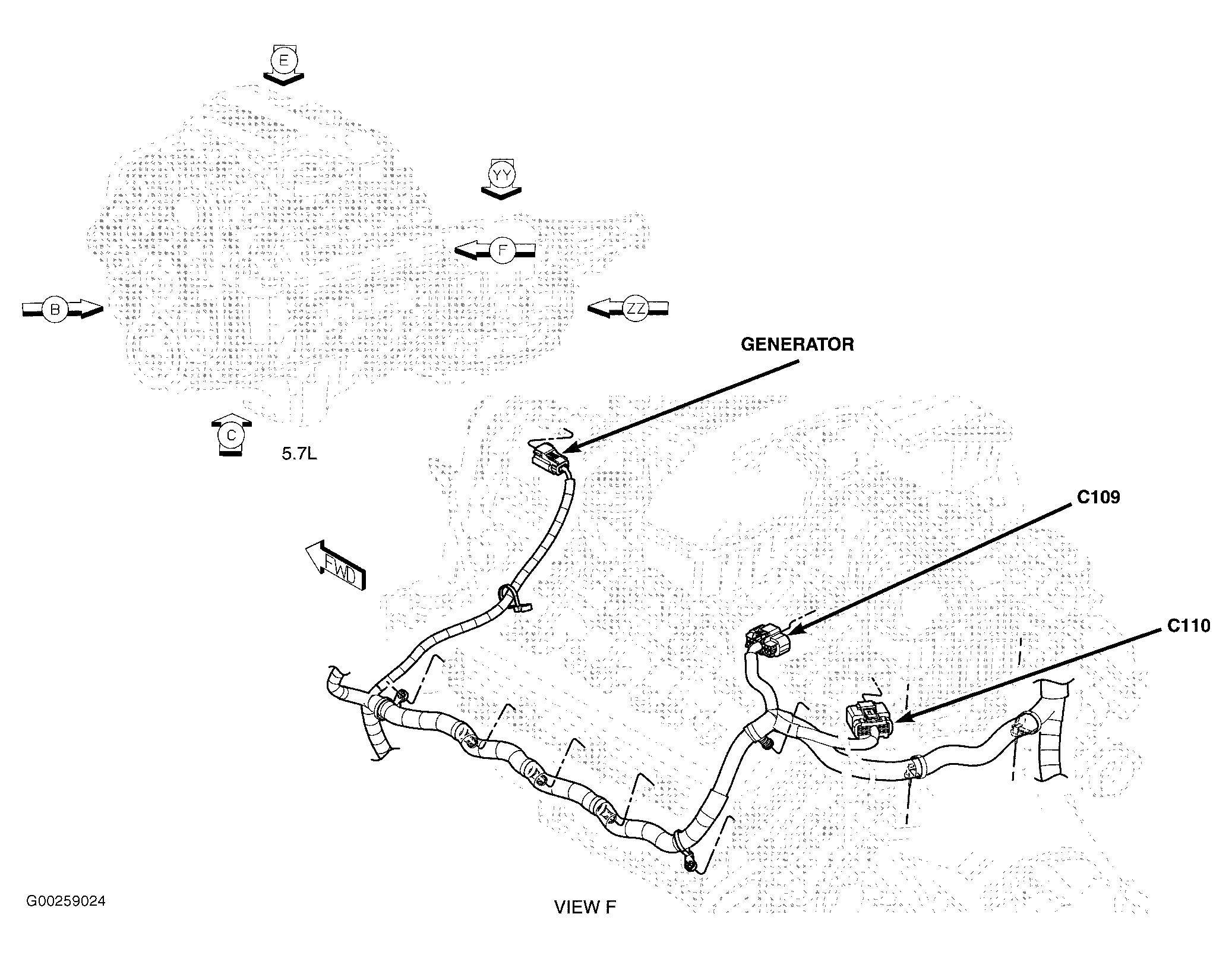

Fig 21: Left Side Of Engine (5.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 22: Right Side Of Engine (5.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 23: Front Of Engine (5.7L)
Courtesy of DAIMLERCHRYSLER CORP.

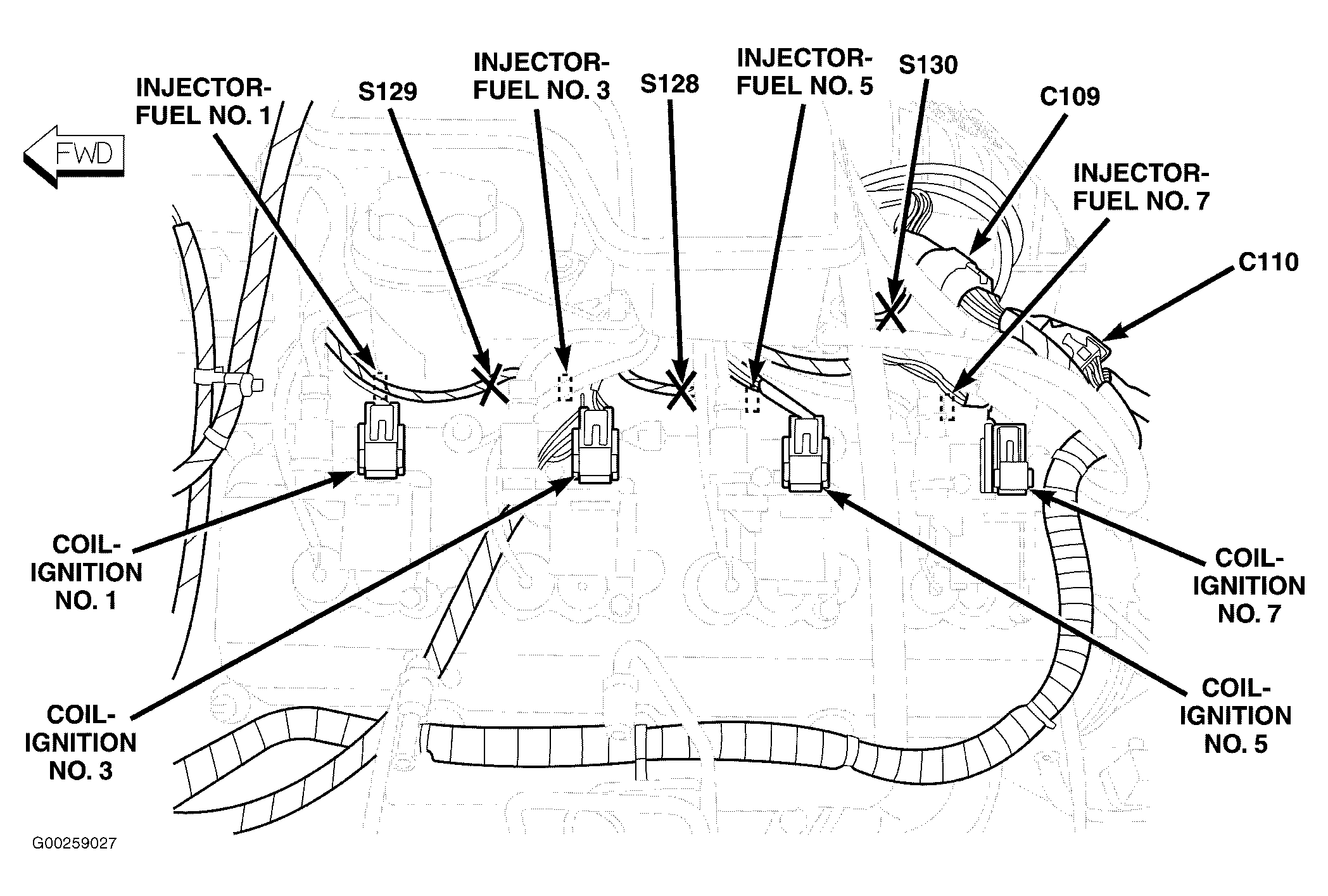

Fig 24: Top Left Of Engine (5.7L)
Courtesy of DAIMLERCHRYSLER CORP.

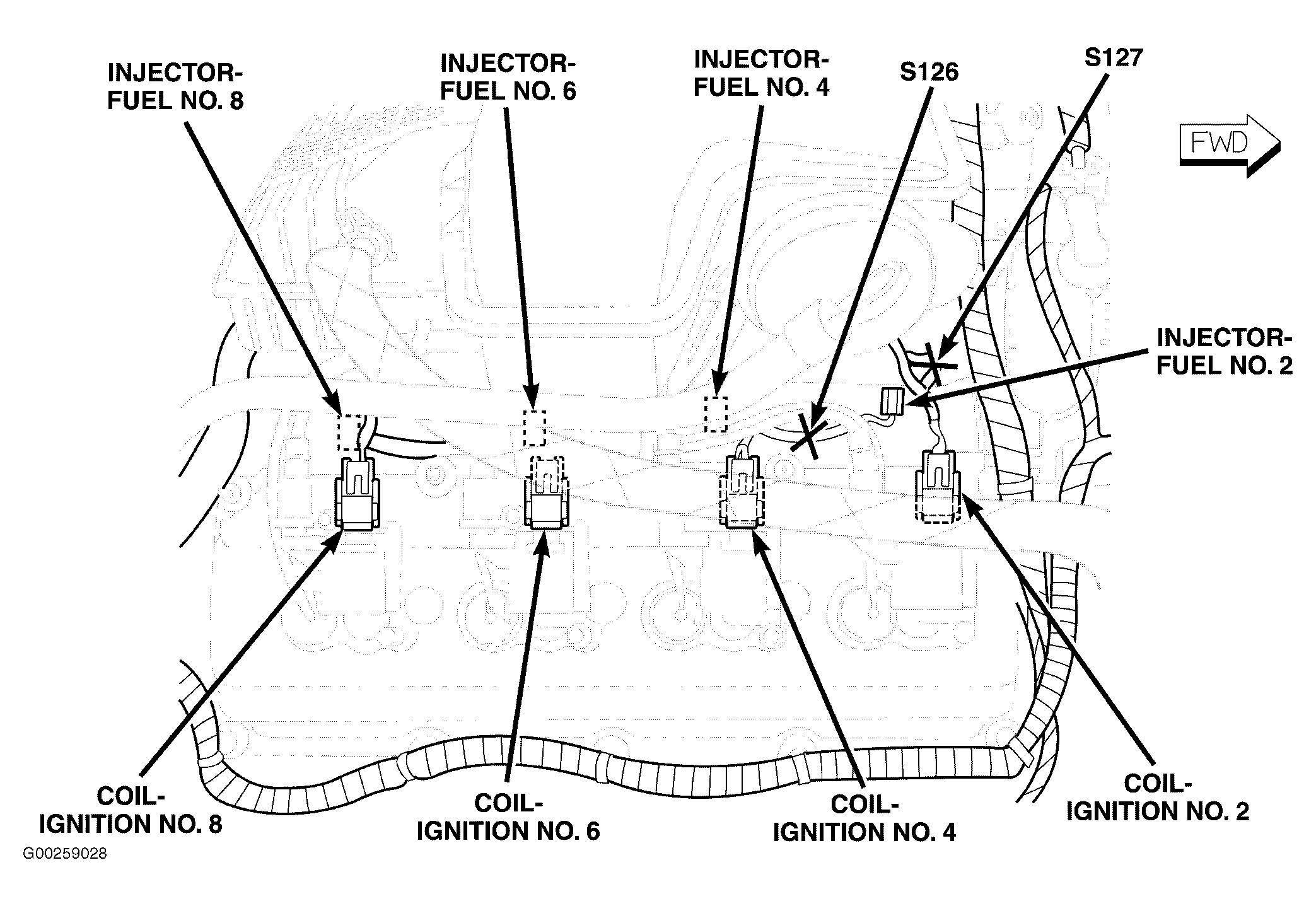

Fig 25: Top Right Of Engine (5.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 26: Transmission (5.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 27: Front HVAC
Courtesy of DAIMLERCHRYSLER CORP.

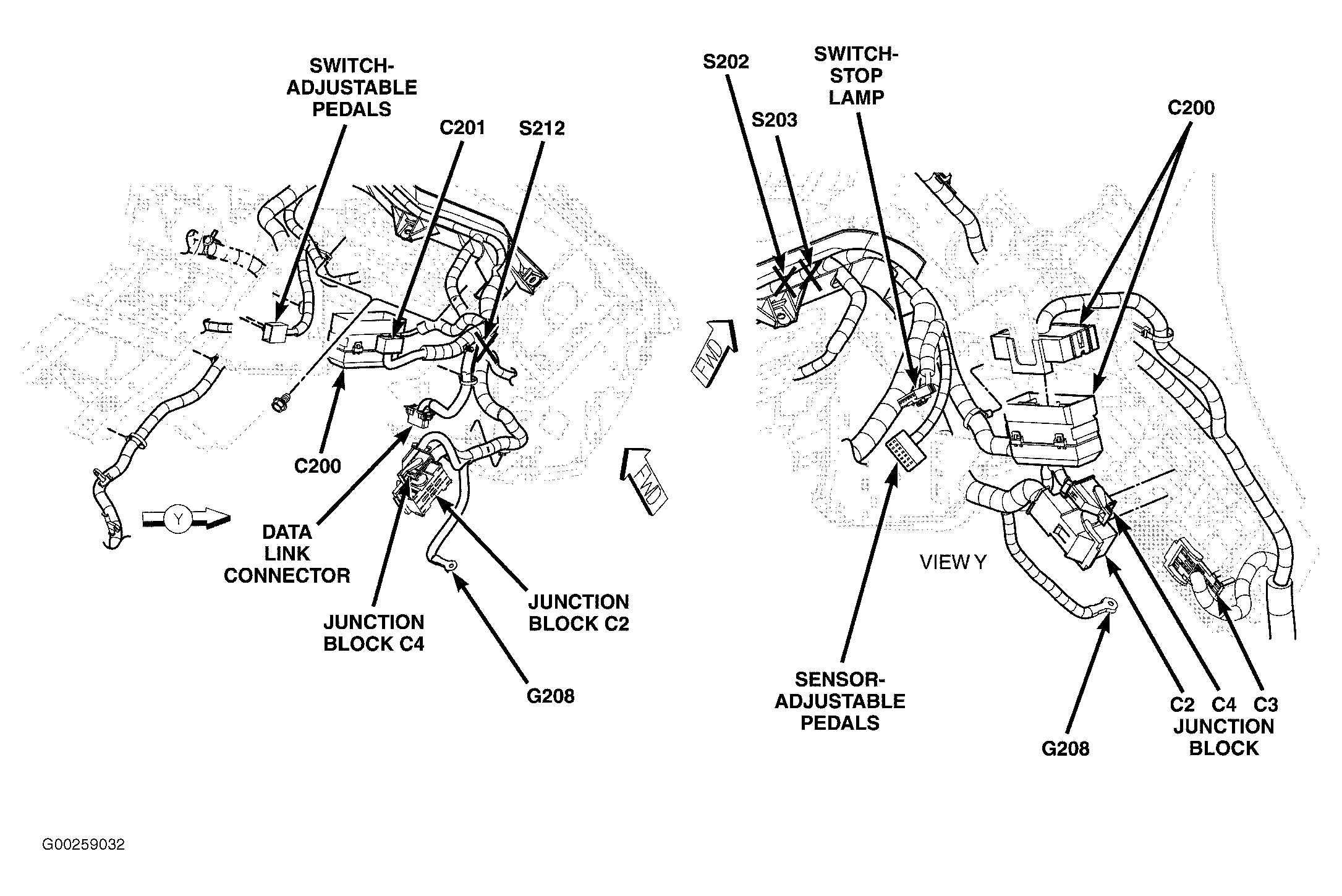

Fig 28: Left Side Of Dash
Courtesy of DAIMLERCHRYSLER CORP.
Fig 29: Right Side Of Dash
Courtesy of DAIMLERCHRYSLER CORP.

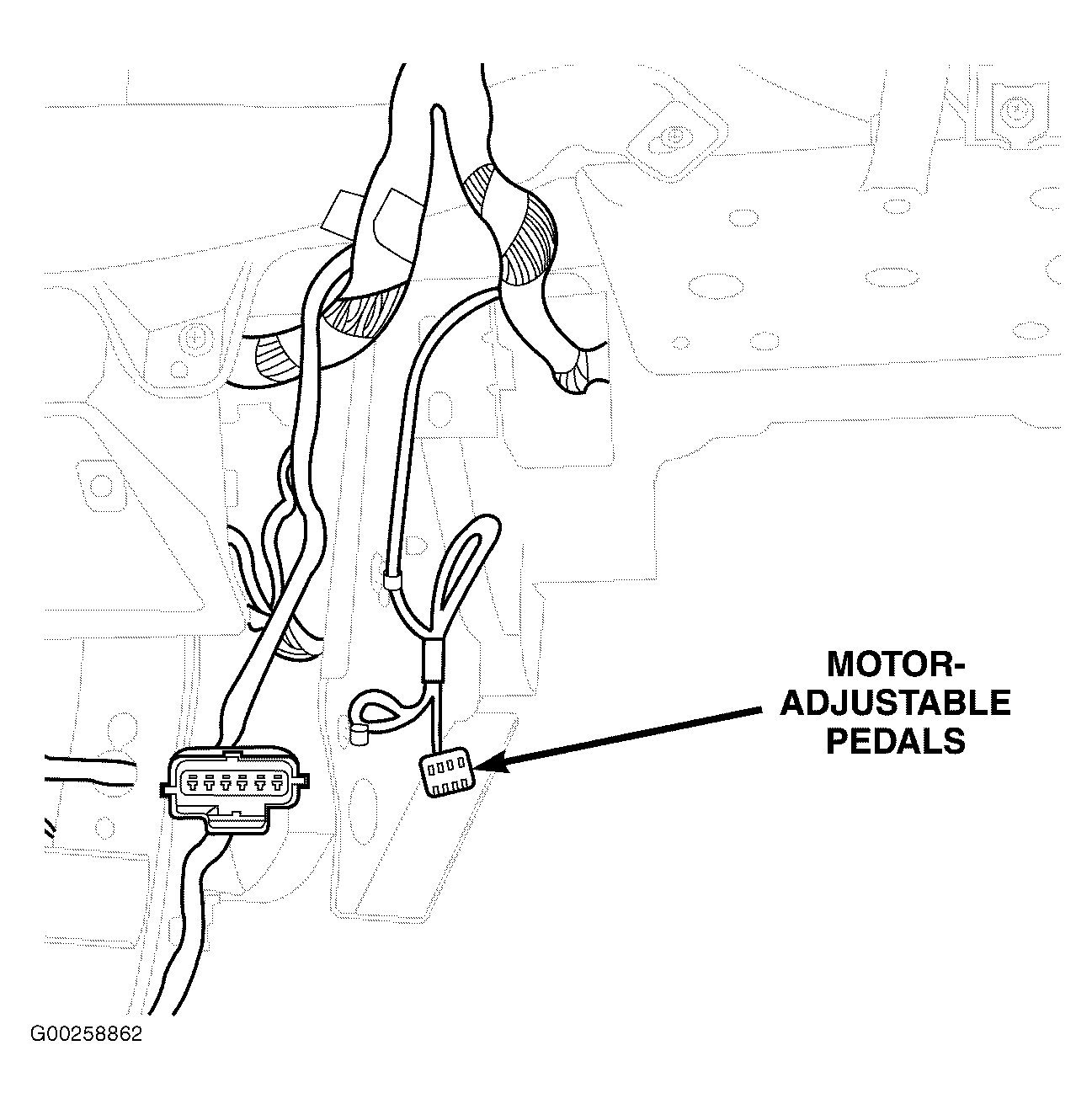

Fig 30: Left Center Of Dash
Courtesy of DAIMLERCHRYSLER CORP.
Fig 31: Left Kick Panel & Left Center Of Dash
Courtesy of DAIMLERCHRYSLER CORP.
Fig 32: Steering Column
Courtesy of DAIMLERCHRYSLER CORP.
Fig 33: Top Of Steering Column
Courtesy of DAIMLERCHRYSLER CORP.
Fig 34: Left Kick Panel
Courtesy of DAIMLERCHRYSLER CORP.
Fig 35: Dash & Right Kick Panel
Courtesy of DAIMLERCHRYSLER CORP.
Fig 36: Right Front Fender
Courtesy of DAIMLERCHRYSLER CORP.
Fig 37: Bottom Of Driver Seat
Courtesy of DAIMLERCHRYSLER CORP.
Fig 38: Bottom Of Passenger Seat
Courtesy of DAIMLERCHRYSLER CORP.
Fig 39: Front Of Roof
Courtesy of DAIMLERCHRYSLER CORP.

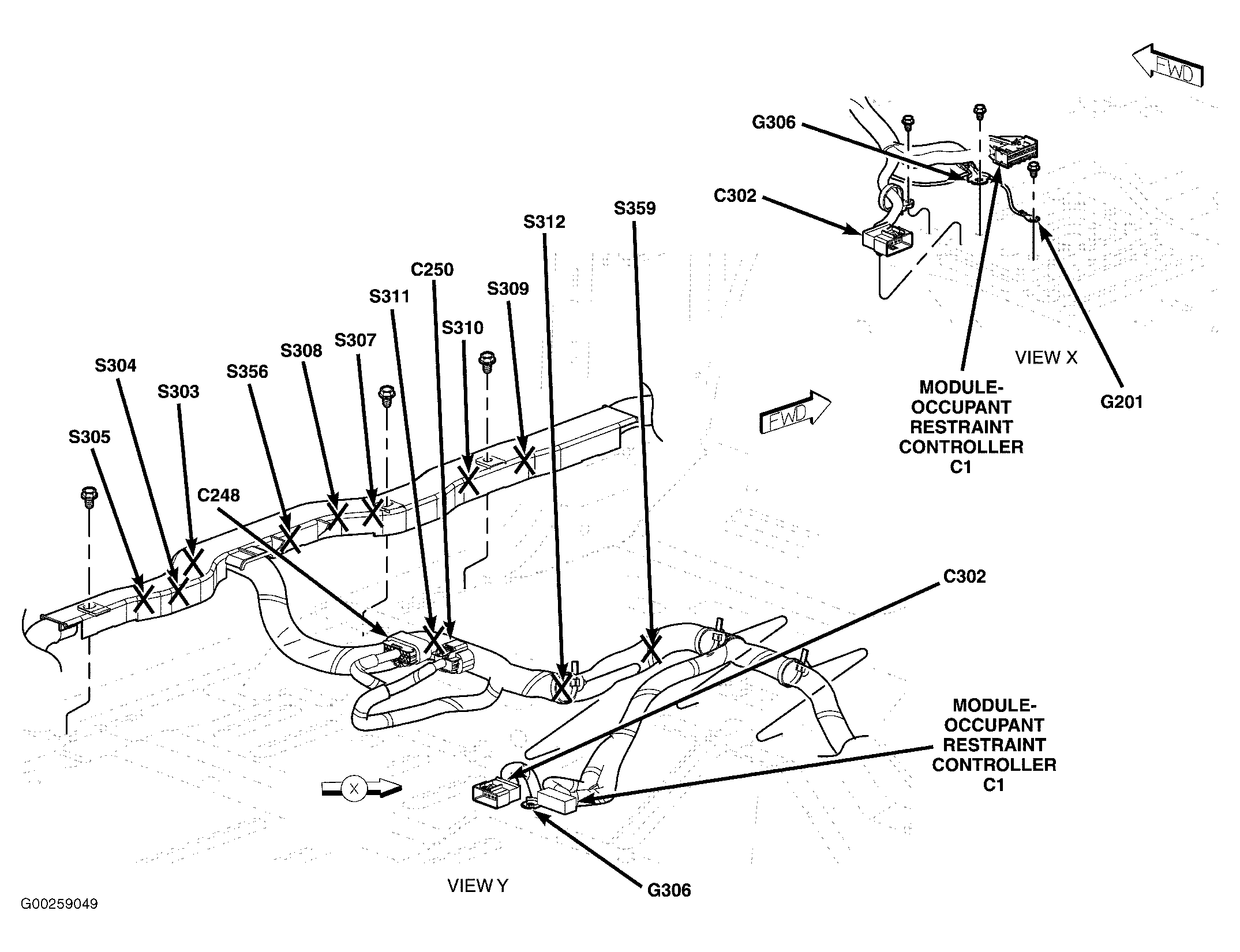

Fig 40: Left Front Of Vehicle Floor
Courtesy of DAIMLERCHRYSLER CORP.

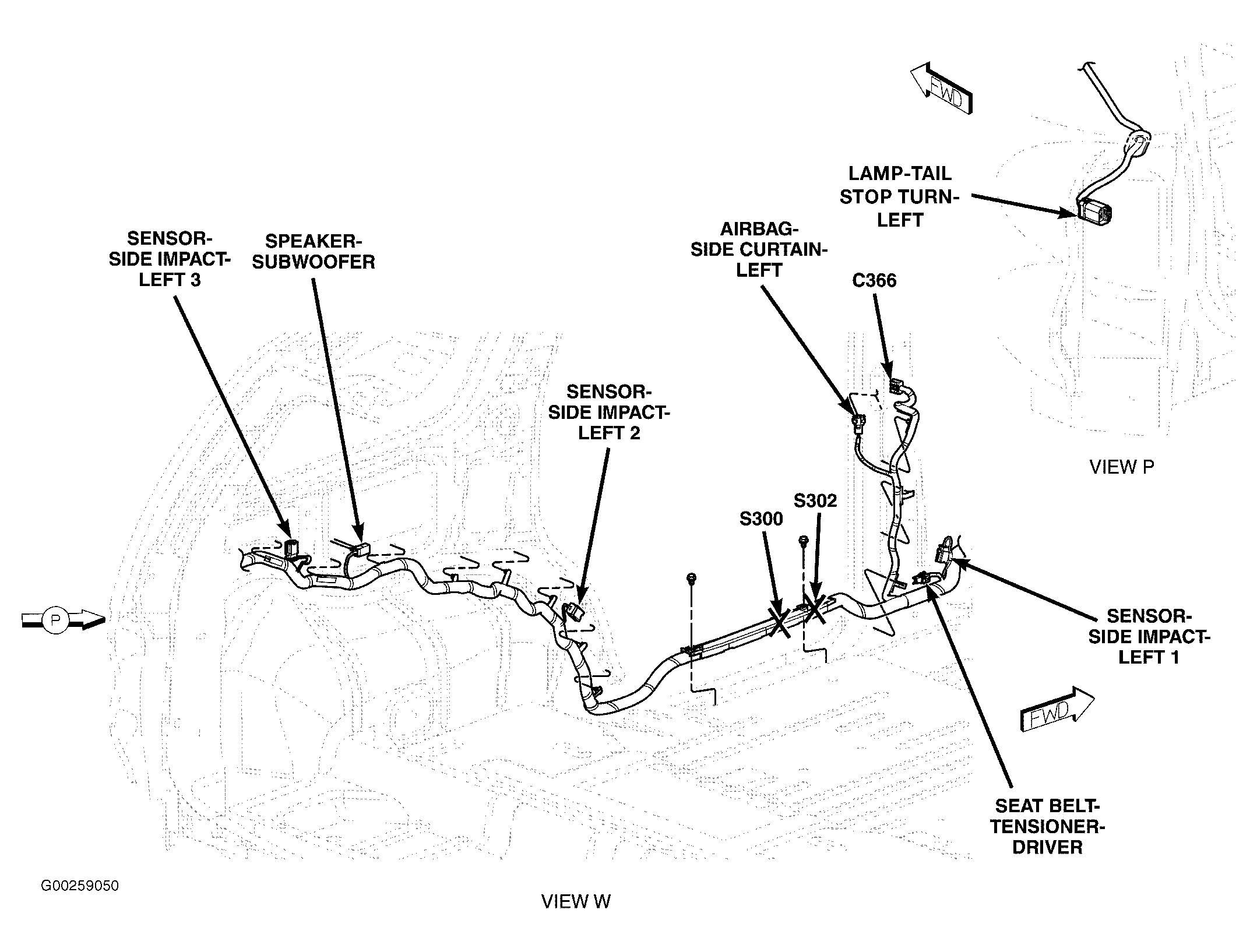

Fig 41: Left Rear Of Vehicle Floor
Courtesy of DAIMLERCHRYSLER CORP.
Fig 42: Rear Of Vehicle
Courtesy of DAIMLERCHRYSLER CORP.

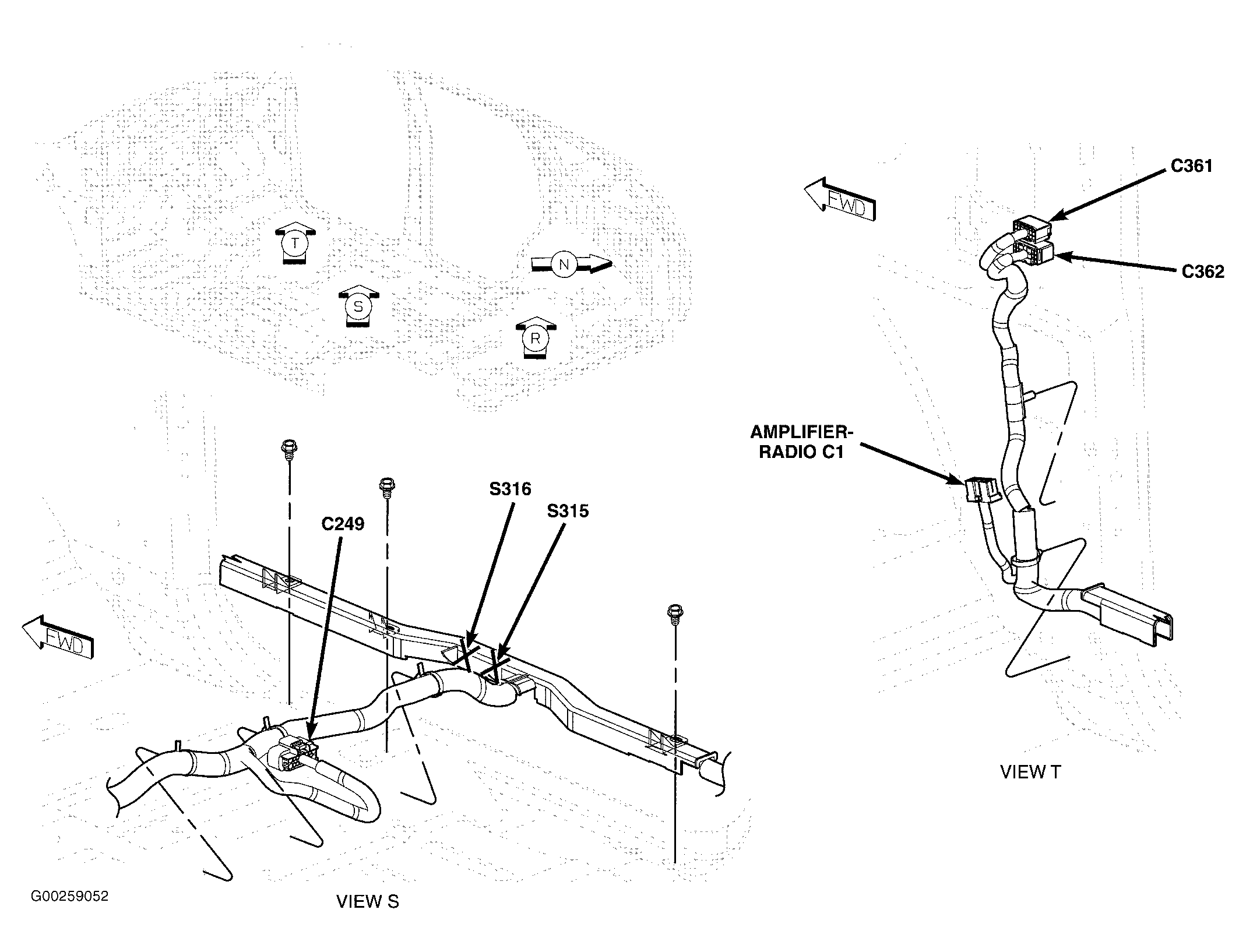

Fig 43: Right Front Of Vehicle Floor
Courtesy of DAIMLERCHRYSLER CORP.
Fig 44: Right Rear Of Vehicle Floor
Courtesy of DAIMLERCHRYSLER CORP.
Fig 45: Right Rear Of Vehicle
Courtesy of DAIMLERCHRYSLER CORP.

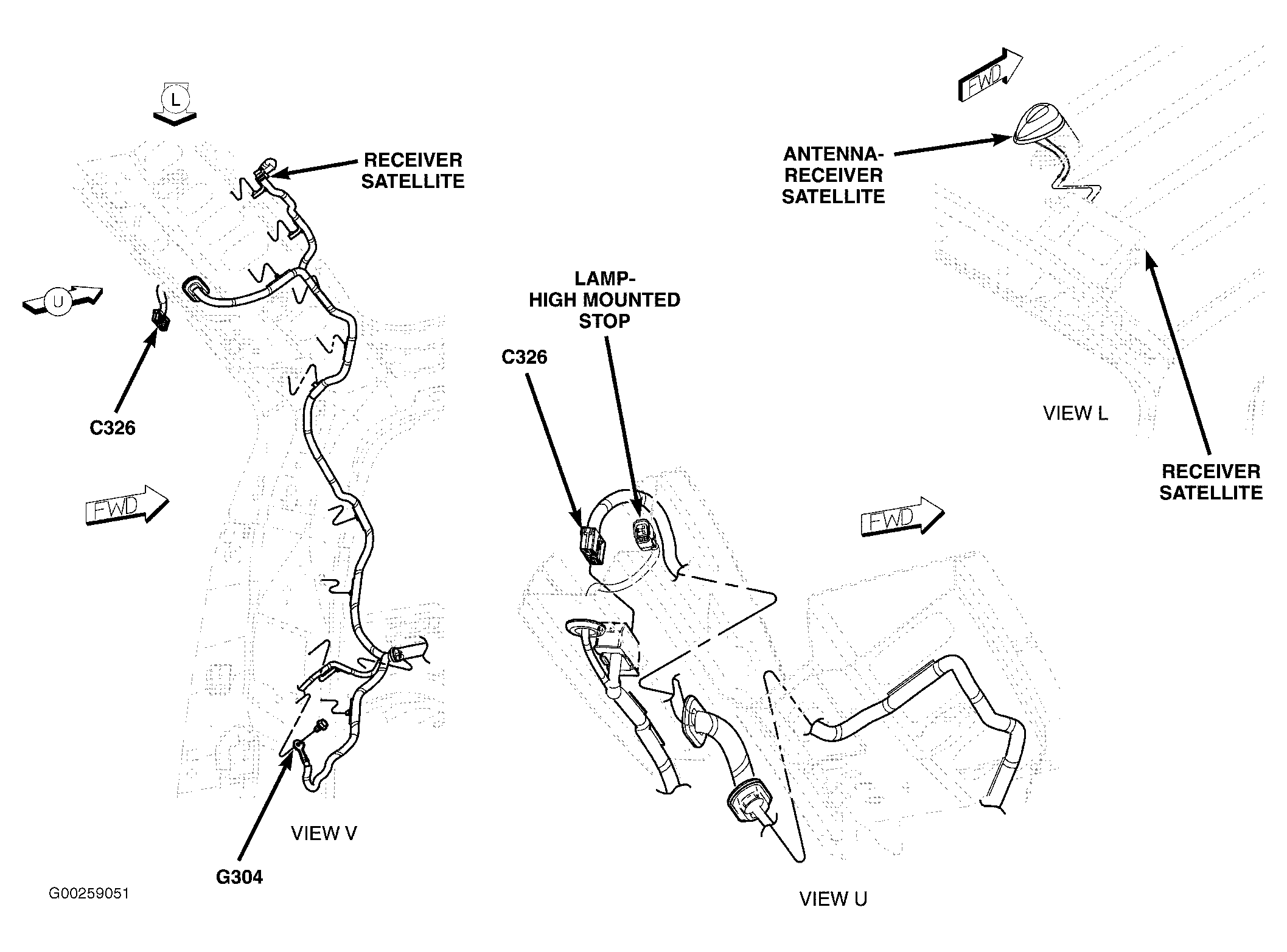

Fig 46: Roof
Courtesy of DAIMLERCHRYSLER CORP.
Fig 47: Front Doors
Courtesy of DAIMLERCHRYSLER CORP.
Fig 48: Rear Doors
Courtesy of DAIMLERCHRYSLER CORP.

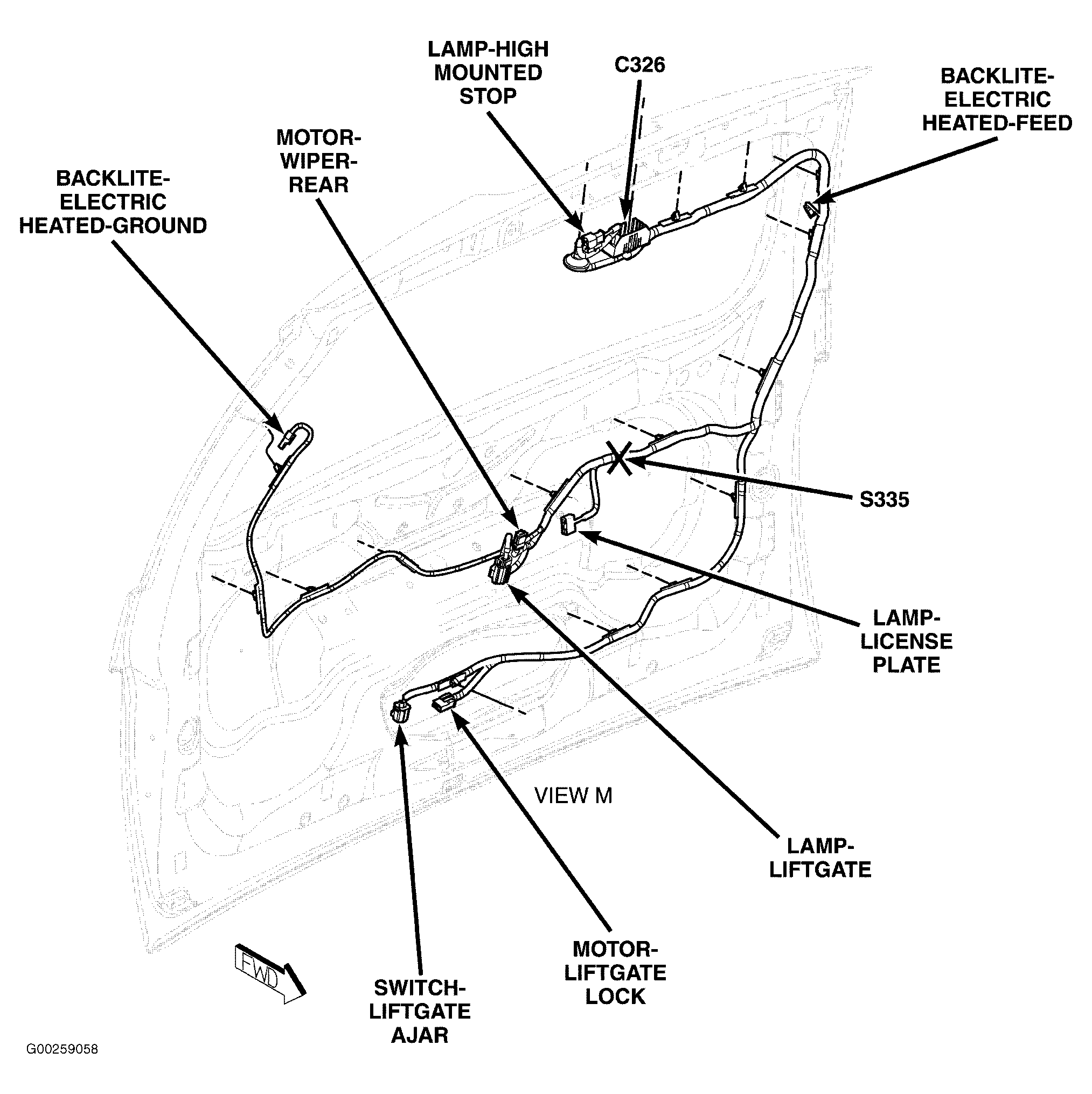

Fig 49: Liftgate
Courtesy of DAIMLERCHRYSLER CORP.
Fig 50: Left Side Of Chassis
Courtesy of DAIMLERCHRYSLER CORP.

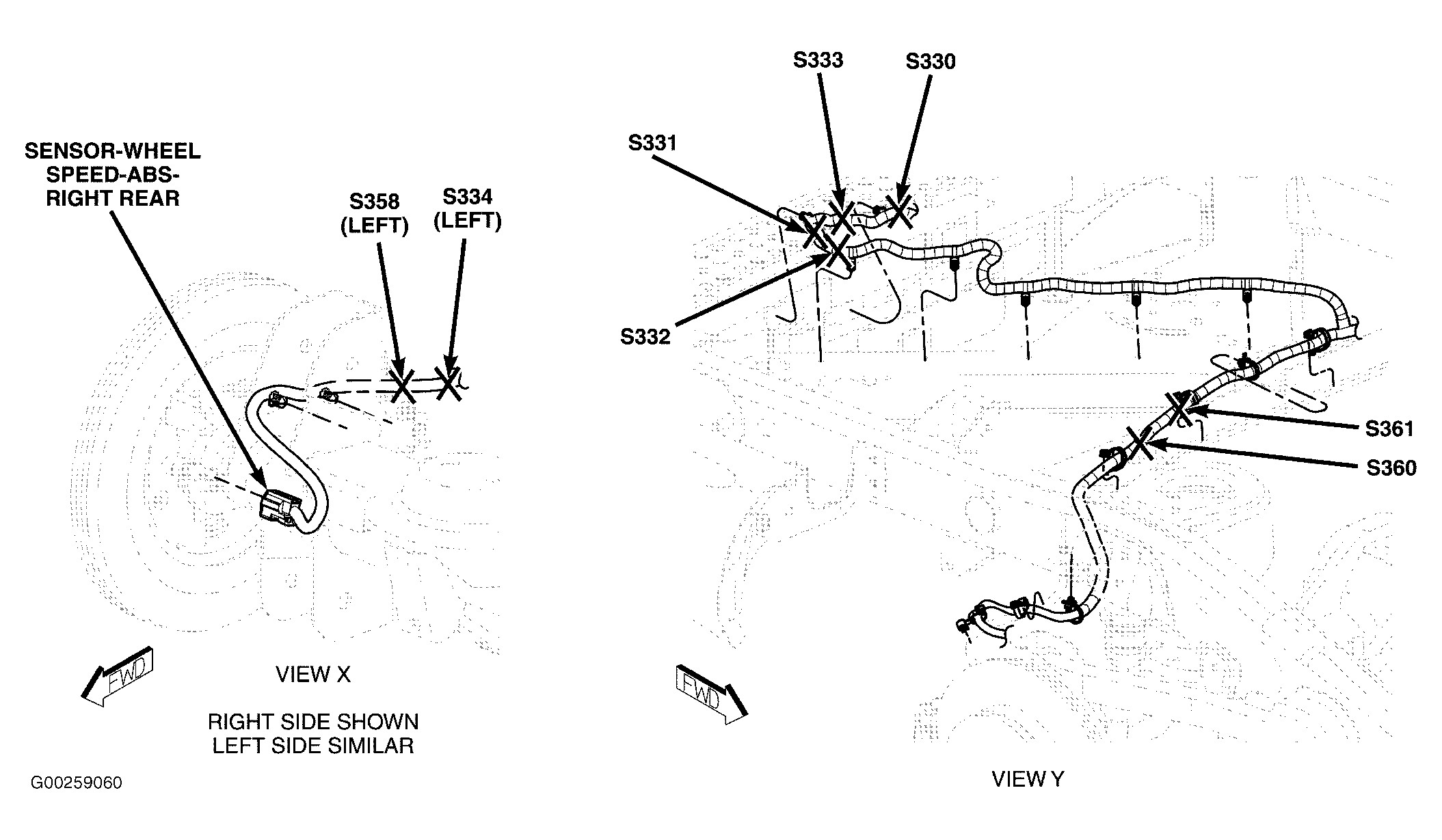

Fig 51: Rear Of Chassis
Courtesy of DAIMLERCHRYSLER CORP.
