| A/C Compressor Bracket Bolts |
17 (23) |
| A/C Compressor Mounting Bolts |
17 (23) |
| Camshaft Sprocket Bolts |
17 (23) |
| Camshaft Thrust Plate Bolts |
18 (24) |
| Connecting Rod Cap Bolts |
55 (75) |

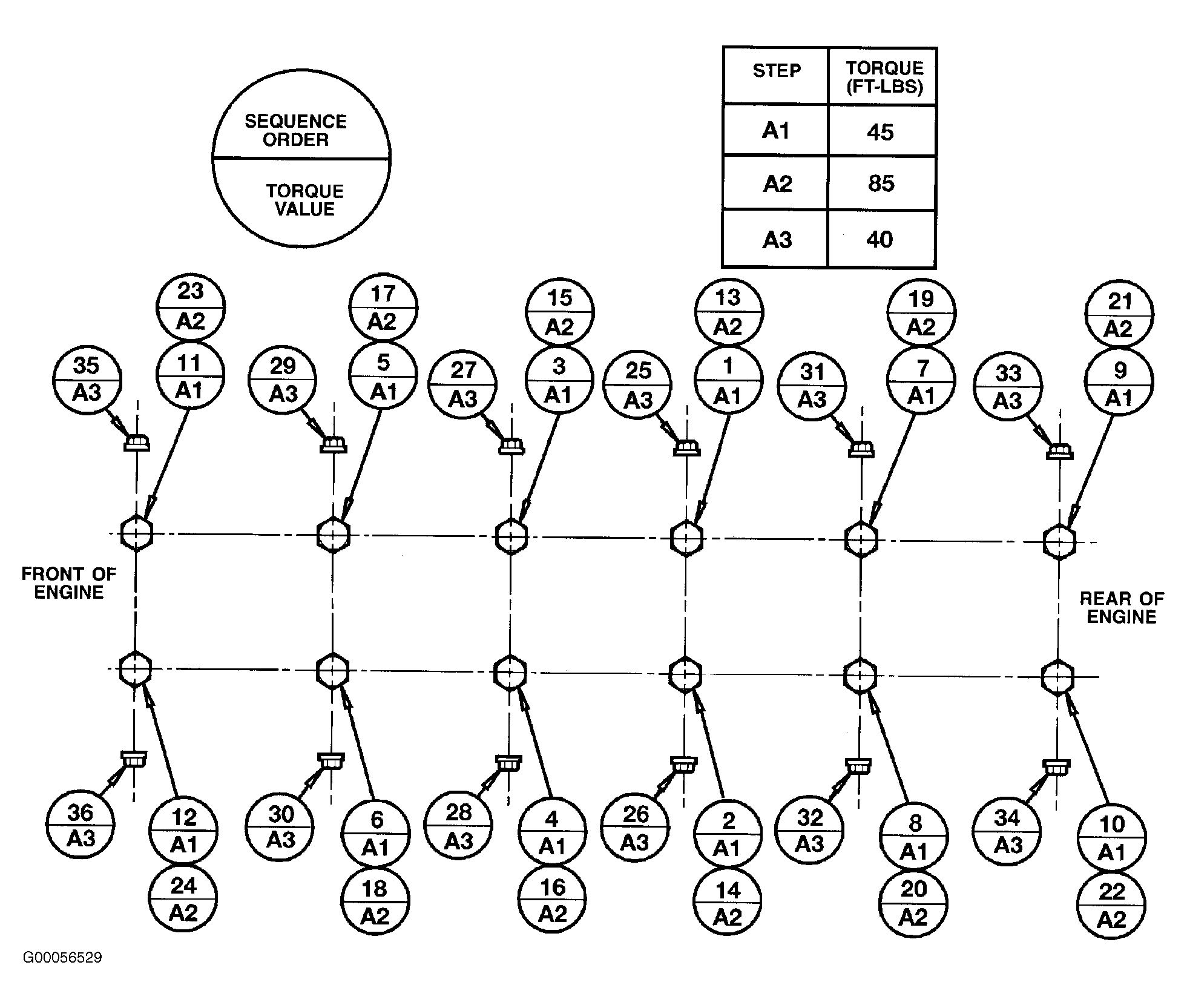

| Crankshaft Main Bearing Cap Bolts |
| Step 1 - Bolts 1-12 |
15 (20) |
| Step 2 - Bolts A1 |
45 (61) |
| Step 3 - Bolts A2 |
85 (115) |
| Step 4 - Bolts A3 |
40 (54) |
| Crankshaft Oil Scraper Nuts |
17 (23) |
| Crankshaft Pulley Bolts |
17 (23) |
| Crankshaft Vibration Damper Bolt |
250 (340) |

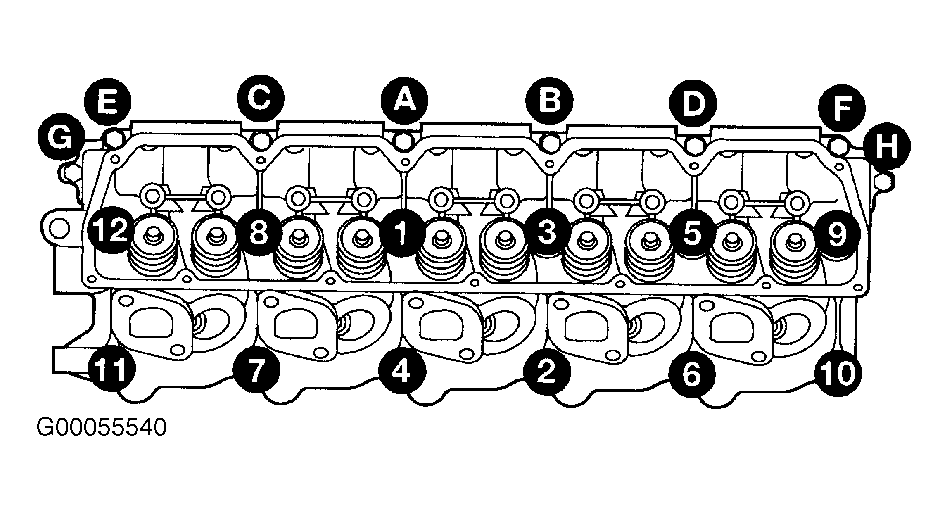

| Cylinder Head Bolts |
| Step 1 |
35 (47) |
| Step 2 |
90 (122) |
| Engine Mount Bracket-To-Block Bolts |
30 (41) |
| Engine Mount Insulator Nuts |
75 (102) |
| Exhaust Manifold Mounting Nuts |
17 (23) |
| Flywheel to Crankshaft Bolts |
55 (75) |
| Generator Mounting Bolts |
30 (41) |
| Oil Cooler Line Fitting |
50 (68) |
| Oil Pan Bolts |
| 5/16-18 |
17 (23) |
| Oil Pan Drain Plug |
25 (34) |
| Oil Pressure Relief Valve Plug |
25 (34) |
| Oil Pump Cover Bolts |
17 (23) |
| Oil Pump Pick-up Tube |
| Nut 5/16-18 |
17 (23) |
| Oil Filter |
13 (18) |
| Power Steering Pump Mounting Bolts |
17 (23) |
| Rear Insulator-To-Crossmember Support Bracket Nut |
45 (61) |
| Rear Support Bracket-To-Crossmember Flange Nuts |
45 (61) |
| Rocker Arm Bolts |
26 (35) |
| Spark Plugs |
20 (27) |
| Starter Mounting Bolt |
30 (41) |
| Timing Chain Cover Bolts |
17 (23) |
| INCH Lbs. (N.m) |
| Camshaft Position Sensor Bolt |
95 (11) |
| Cylinder Head Cover Bolts |
95 (11) |
| Cylinder Head cover Bolts/Studs |
95 (11) |
| Exhaust Manifold Heat Shield Fasteners |
50 (6) |
| Exhaust Pipe V-Band Clamp |
100 (11) |

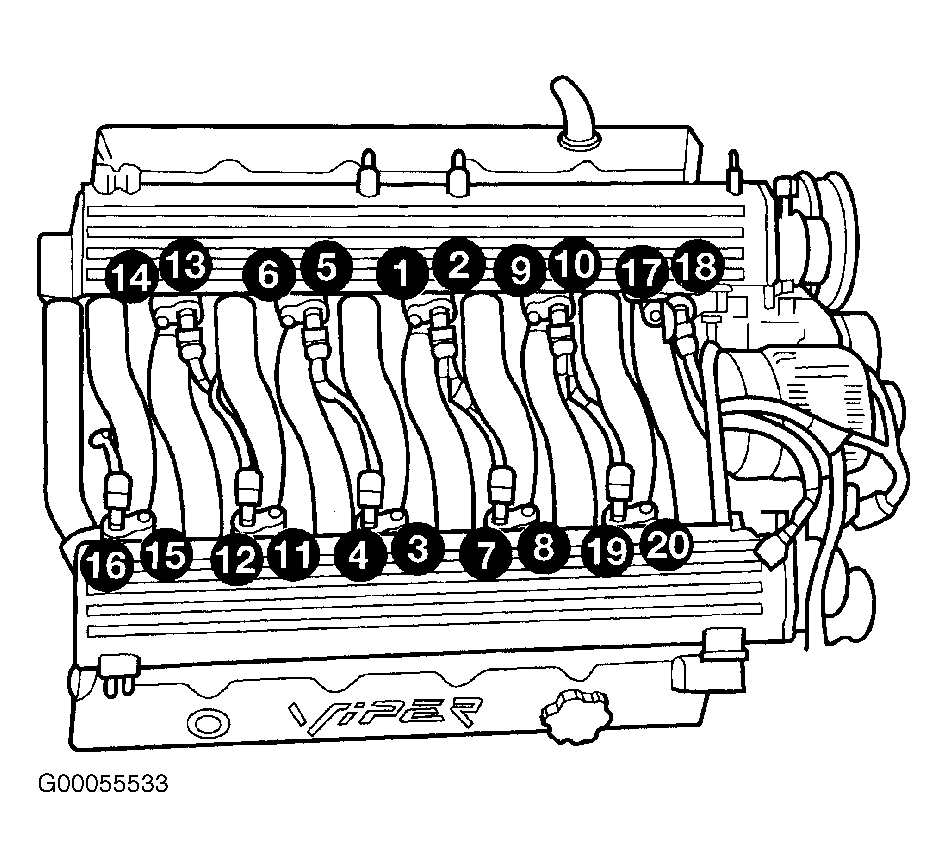

| Intake Manifold Bolts |
95 (11) |
| Oil Cooler Bolts |
40 (5) |
| Oil Pan Bolts |
| 1/4-20 |
95 (11) |
| Oil Pump Pick-up Tube |
| Bolt 1/4-20 |
95 (11) |
| Oil Pressure Sensor |
75 (9) |
| Oil Temperature Sensor |
75 (9) |
| Rear Crankshaft Seal Retainer Bolts |
95 (11) |
| Throttle Body Bolts |
95 (11) |
| Water Pump Mounting Bolts |
95 (11) |
