Connector Identification
CONNECTOR TERMINAL IDENTIFICATION

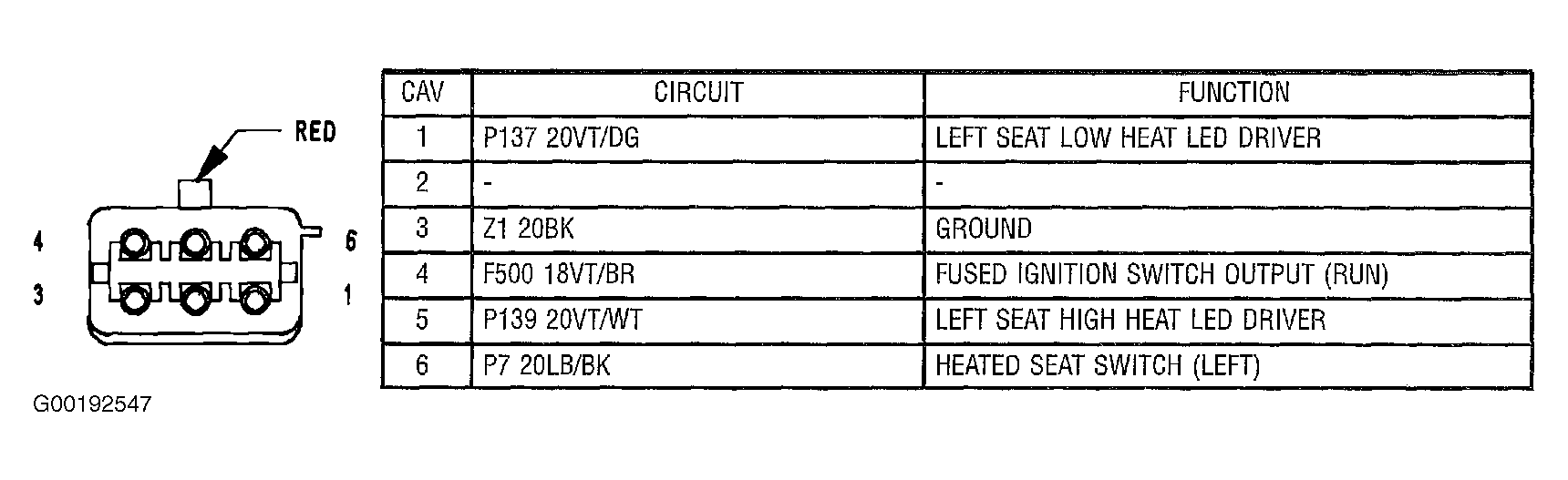

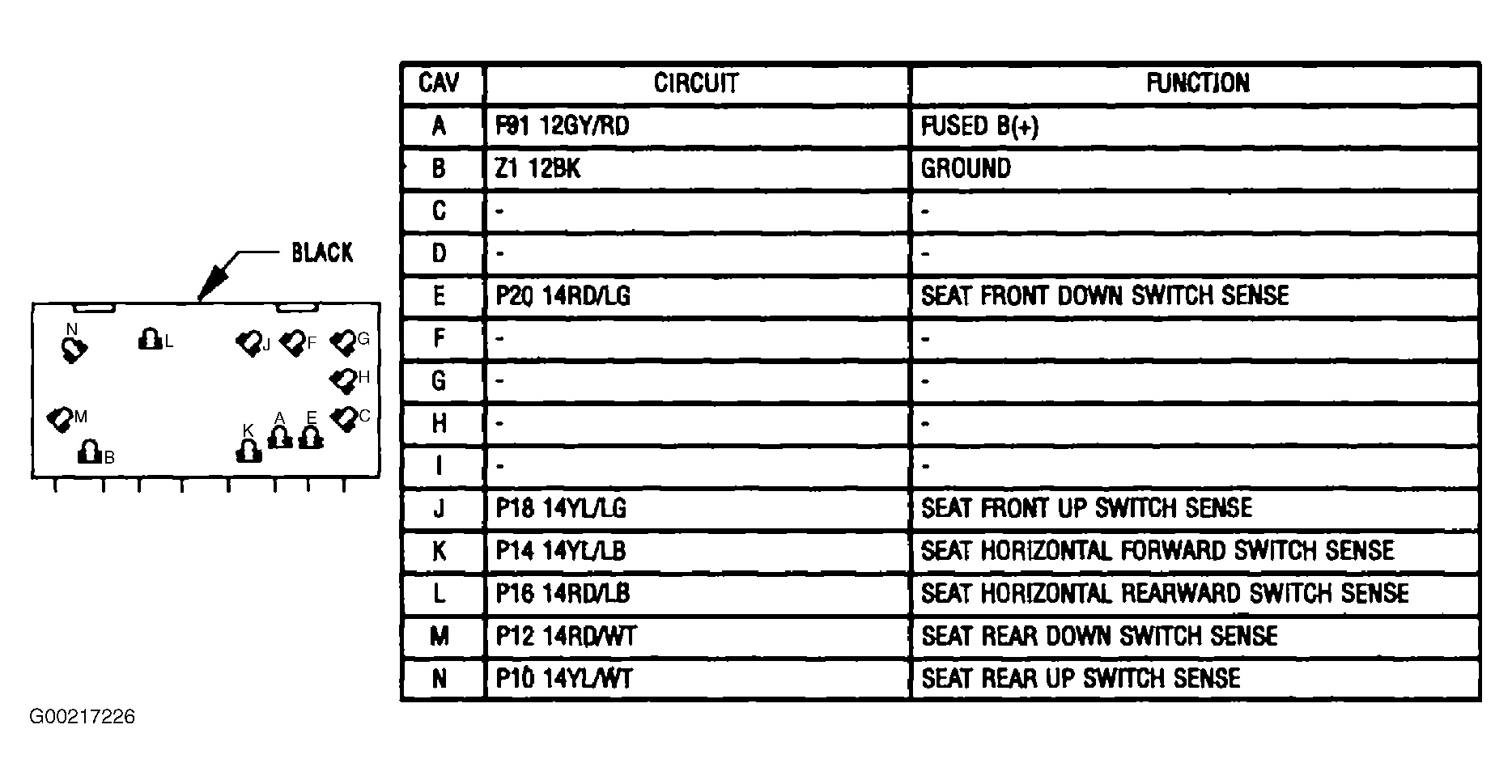

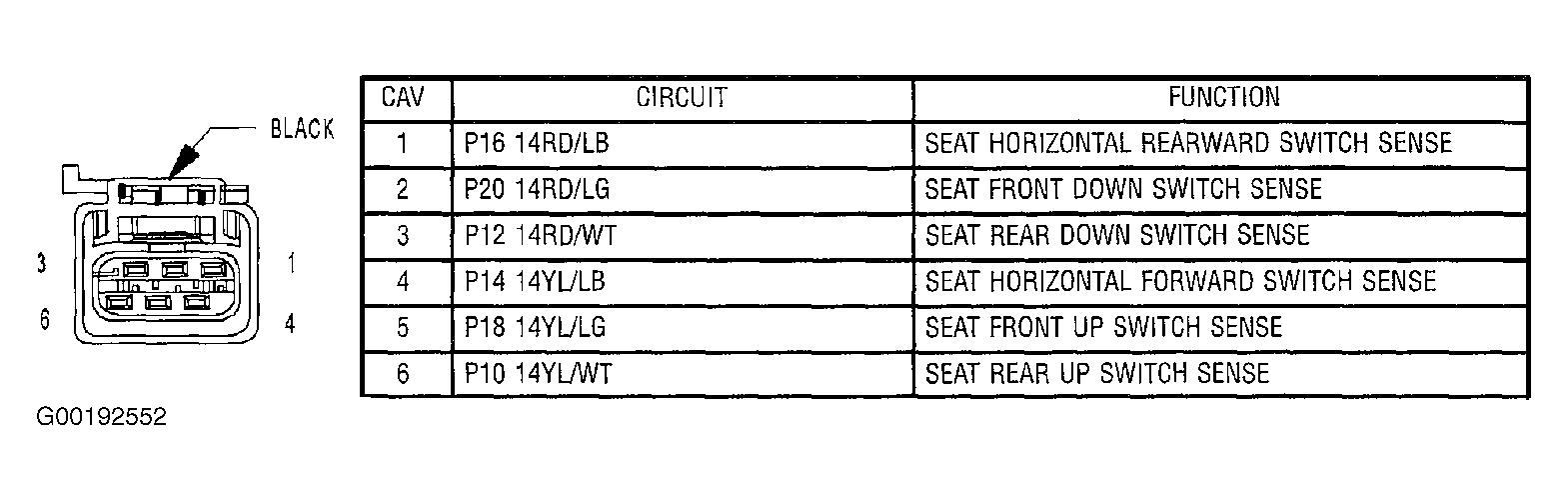

| Harness Connector | See |
|---|---|
| Driver Heated Seat Element | Fig 1 |
| Driver Heated Seat Switch | Fig 2 |
| Driver Power Seat Motor | Fig 3 |
| Driver Power Seat Switch | Fig 4 |

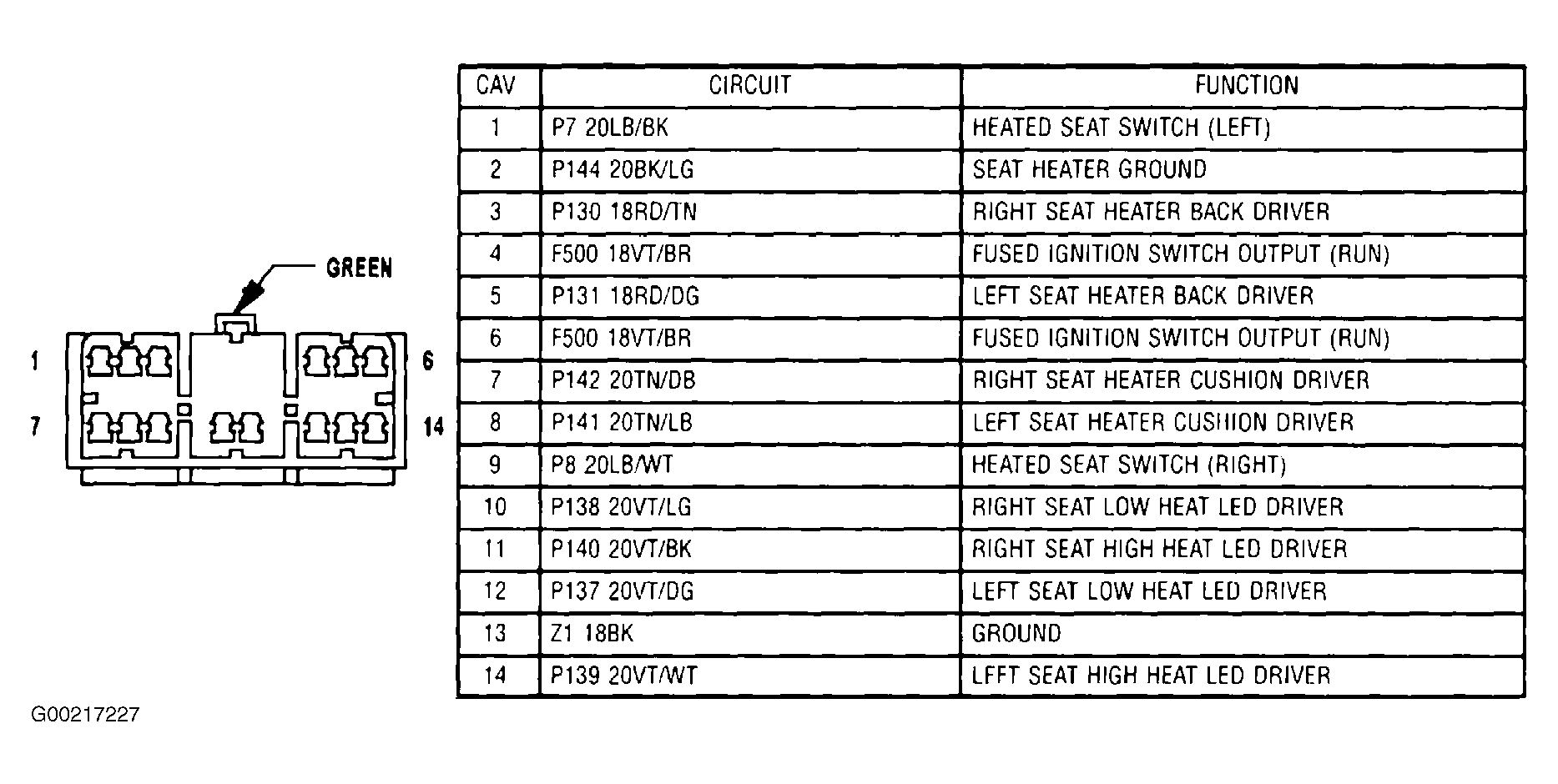

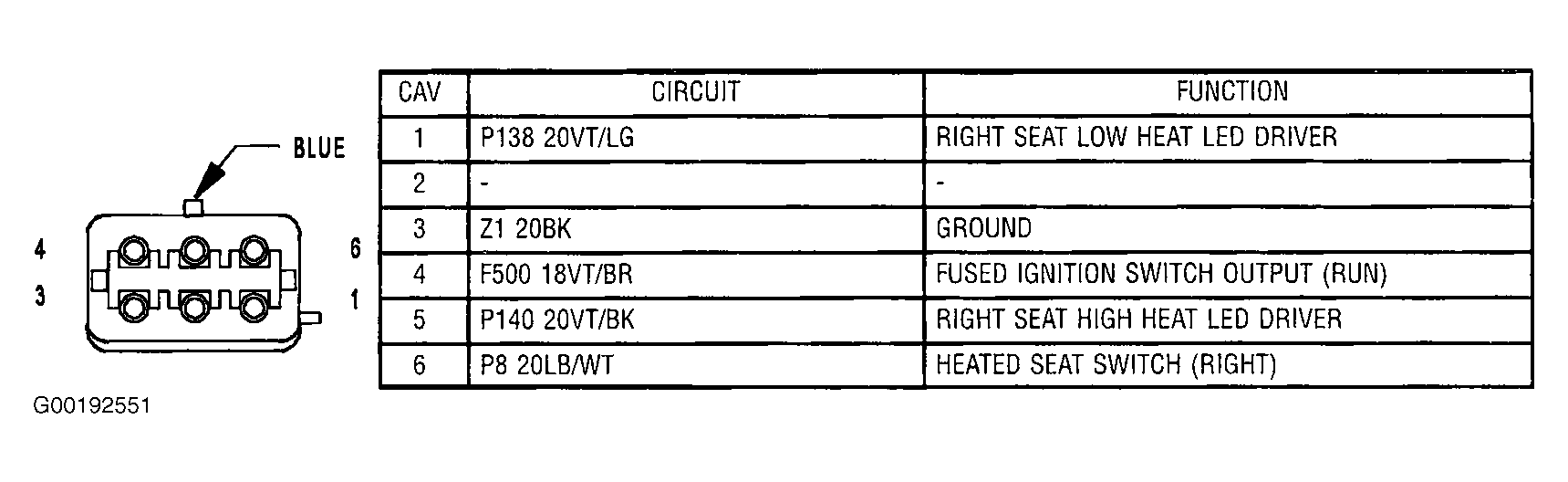

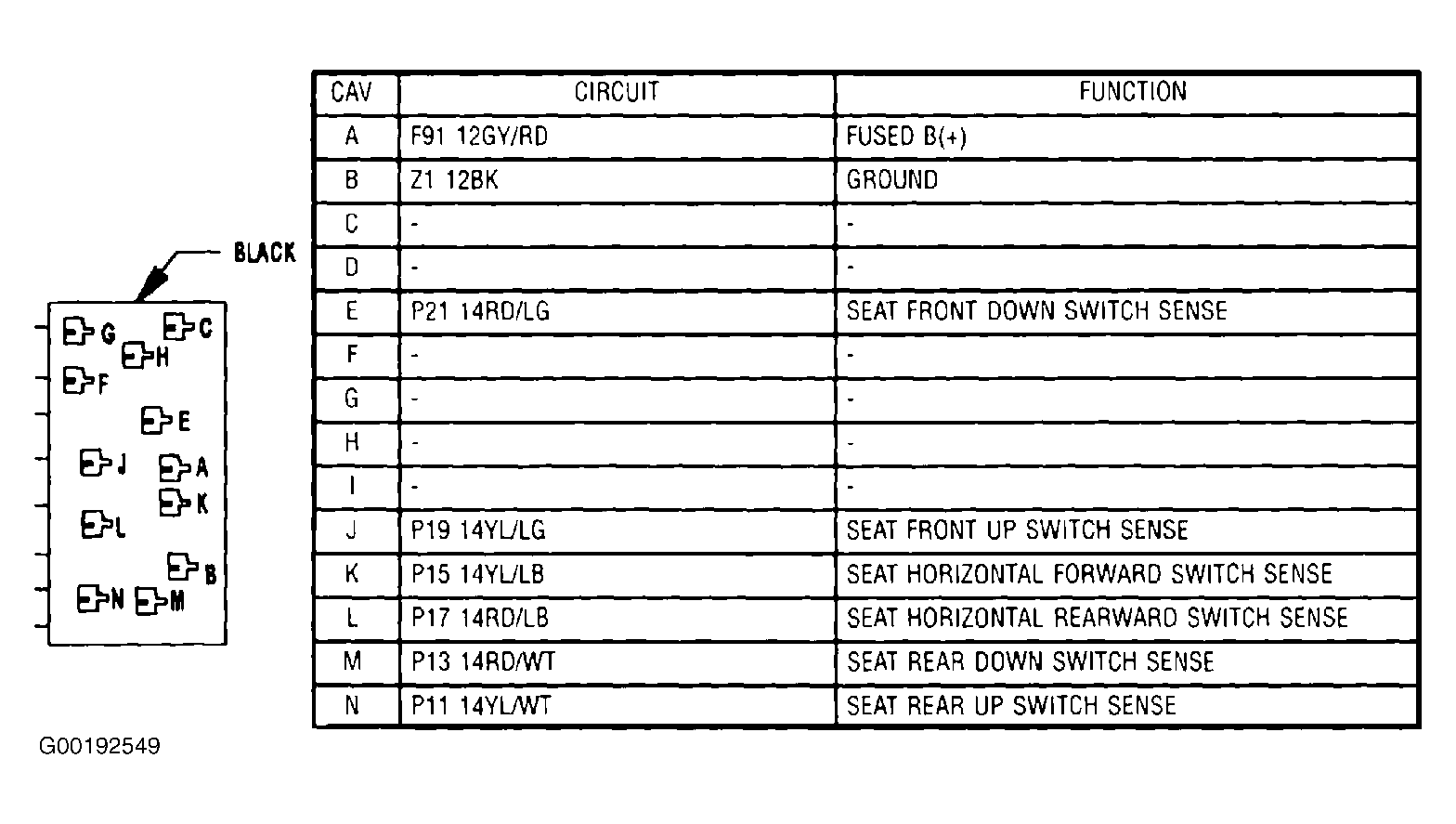

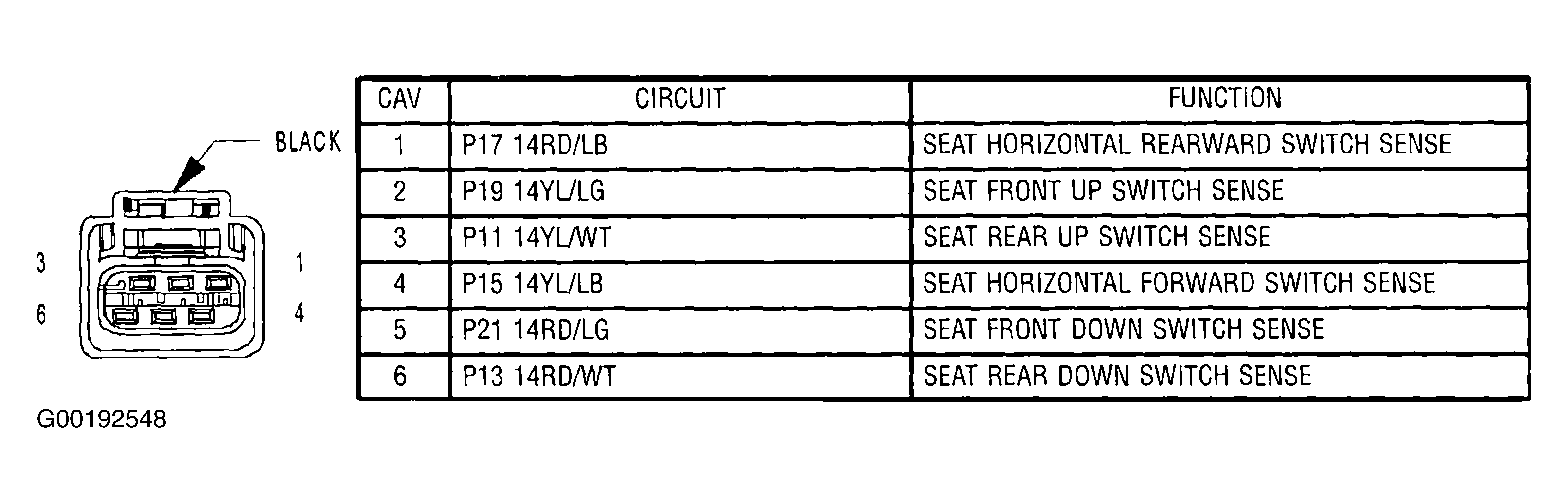

| Heated Seat Module | Fig 5 |
| Instrument Panel Junction Block C5 | Fig 6 |
| Junction Block (1 Of 3) | Fig 7 |
| Junction Block (2 Of 3) | Fig 8 |
| Junction Block (3 Of 3) | Fig 9 |
| Passenger Heated Seat Element | Fig 10 |
| Passenger Heated Seat Switch | Fig 11 |
| Passenger Power Seat Motor | Fig 12 |
| Passenger Power Seat Switch | Fig 13 |
| Power Distribution Center | Fig 14 |
