Section 1 (System Wiring Diagrams)
>>
Connector Identification
Connector Identification
WARNING:
This page is about a different car, the 2001 Dodge Viper, 2000 Dodge Viper, and 1999 Dodge Viper. However, it is still accessible from the selected car via links, so may be relevant.

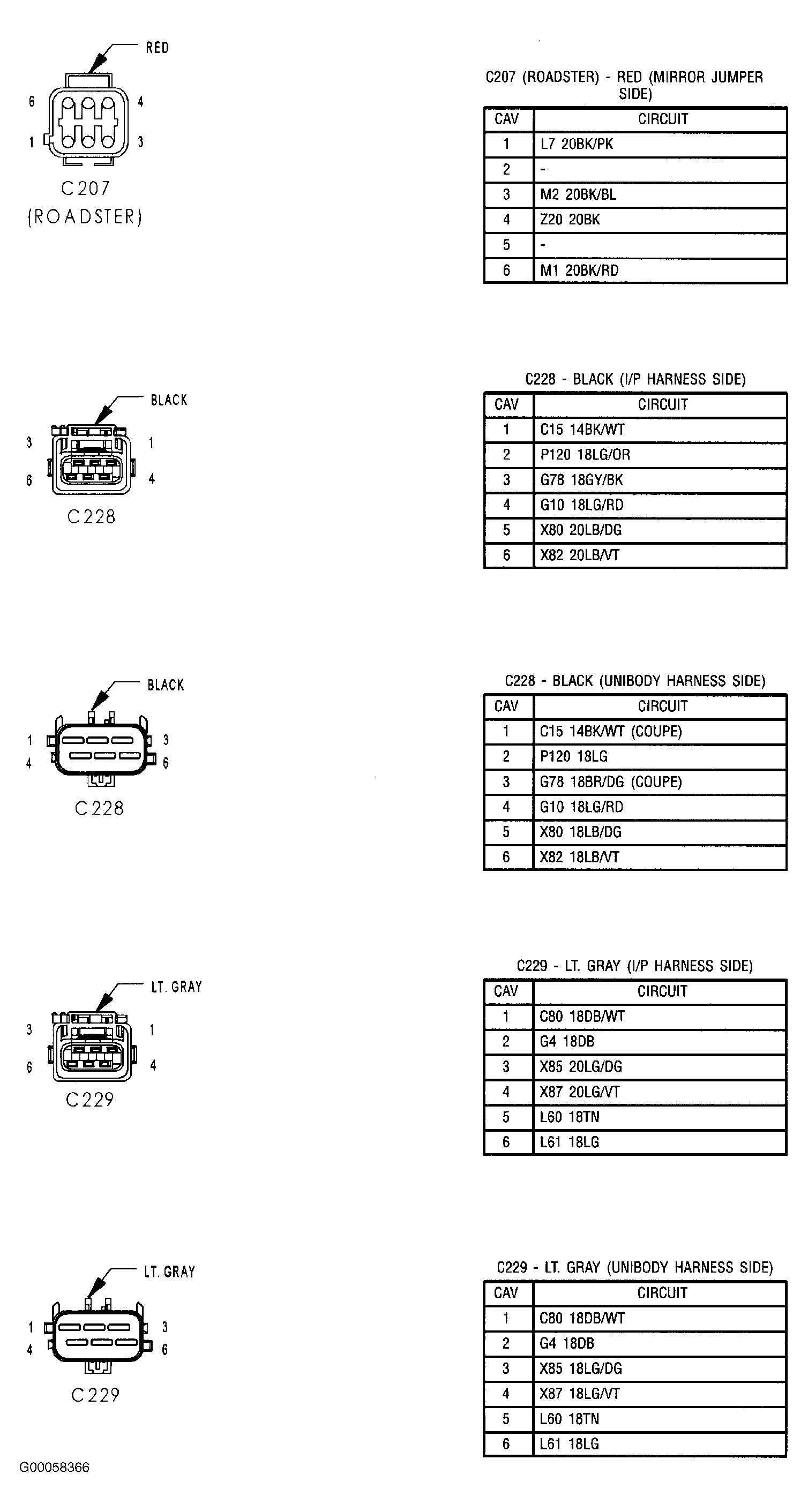

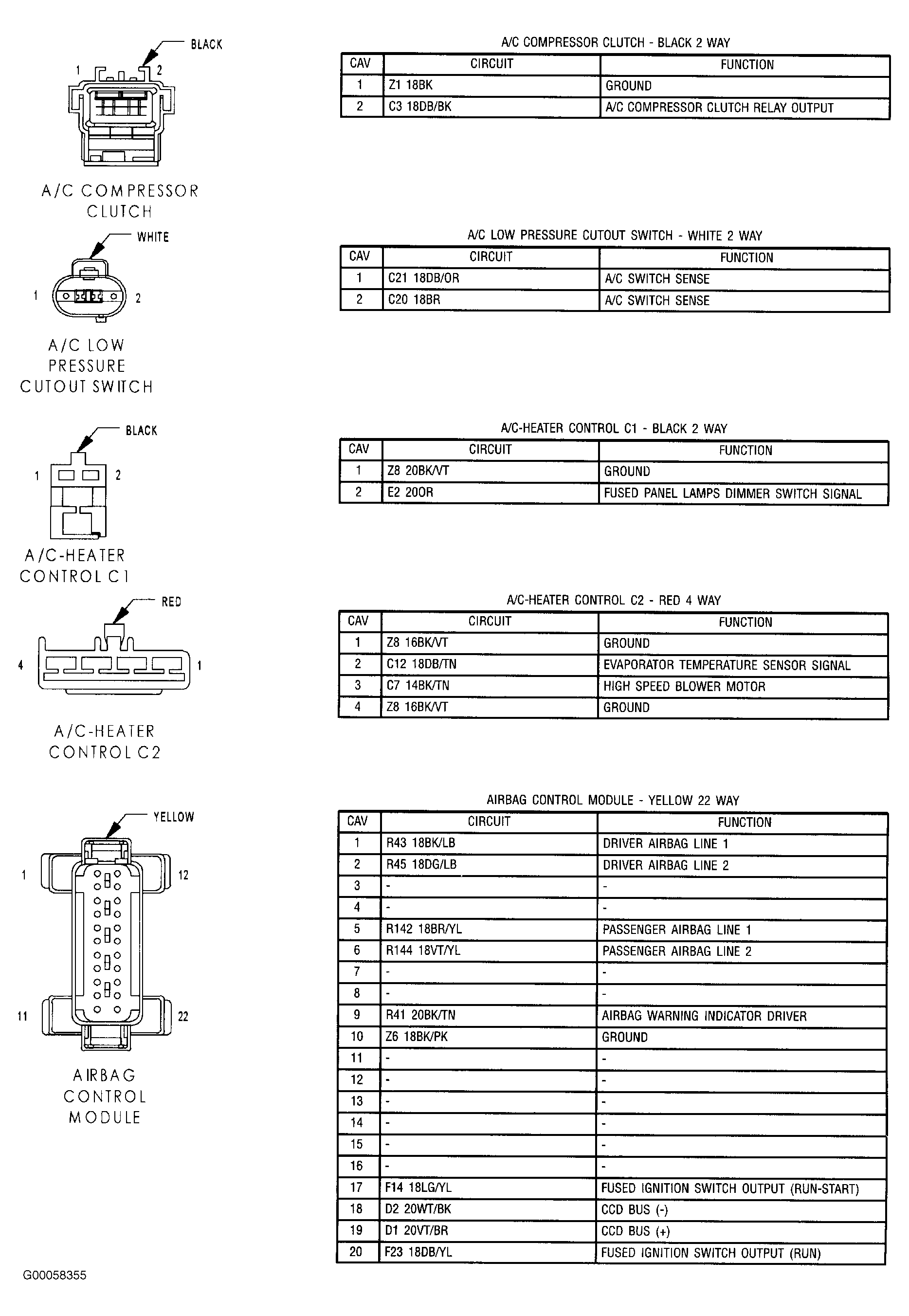

Fig 1: Connector Identification (1 Of 47)
Courtesy of DAIMLERCHRYSLER CORPORATION

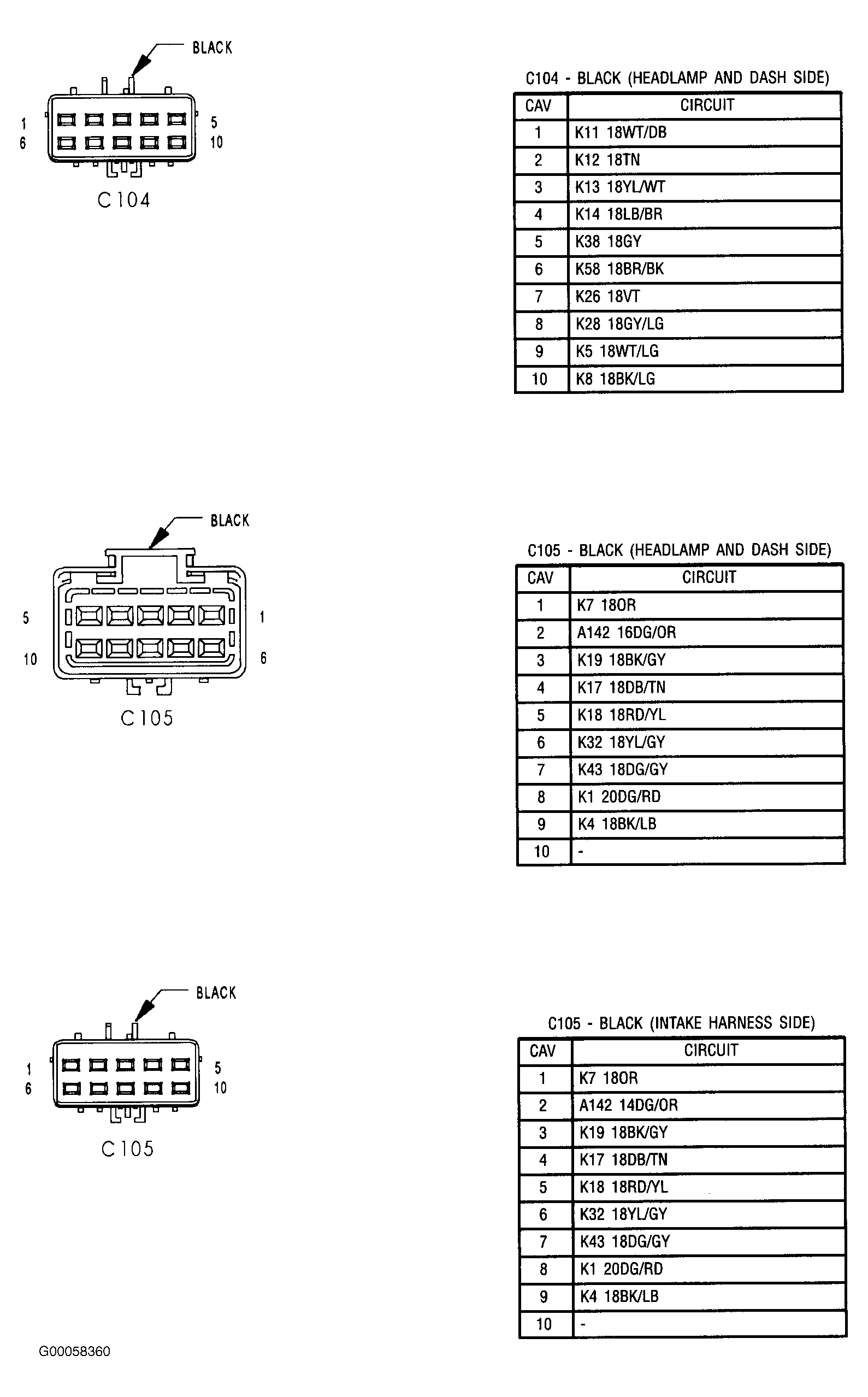

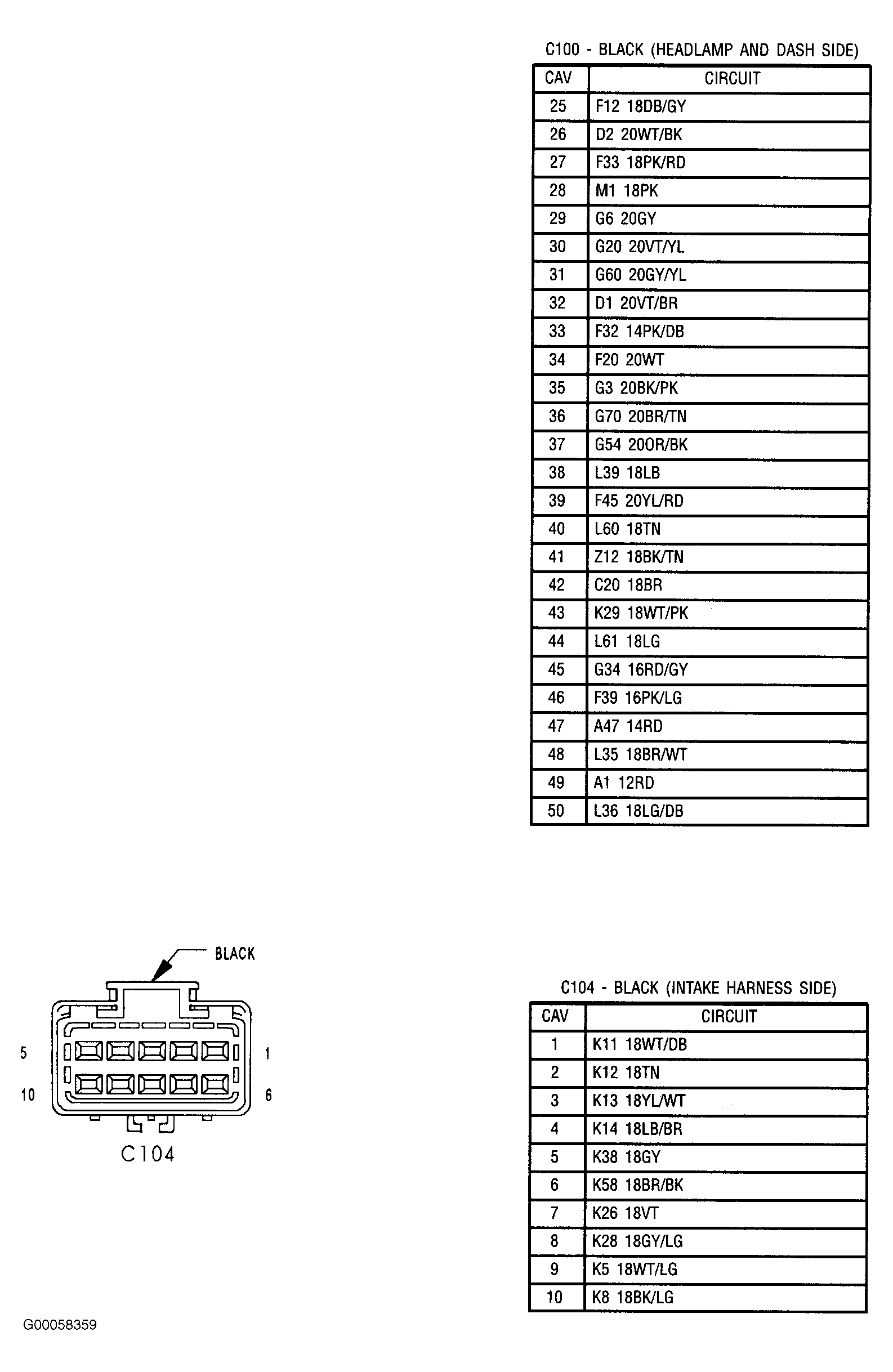

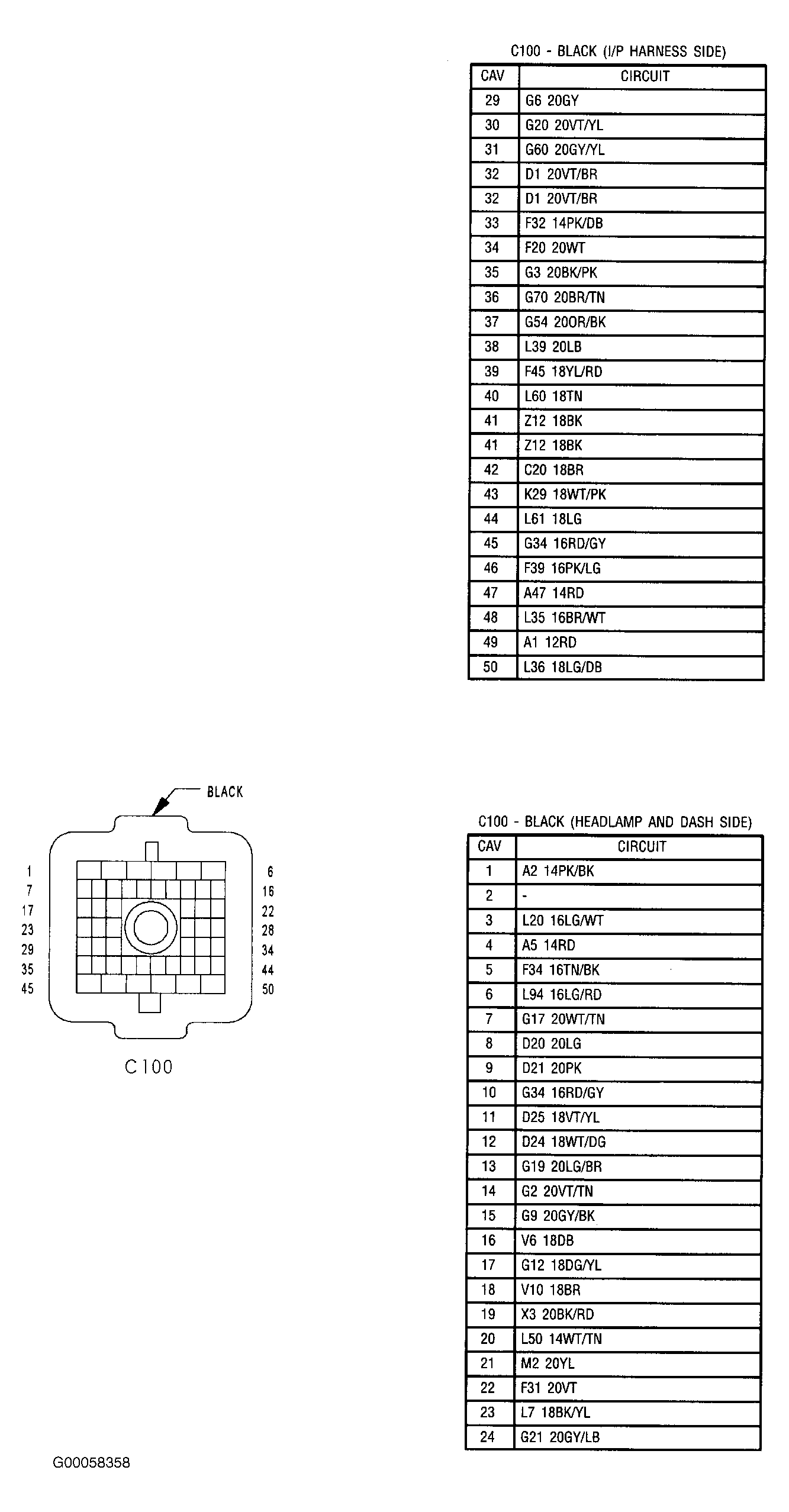

Fig 2: Connector Identification (2 Of 47)
Courtesy of DAIMLERCHRYSLER CORPORATION

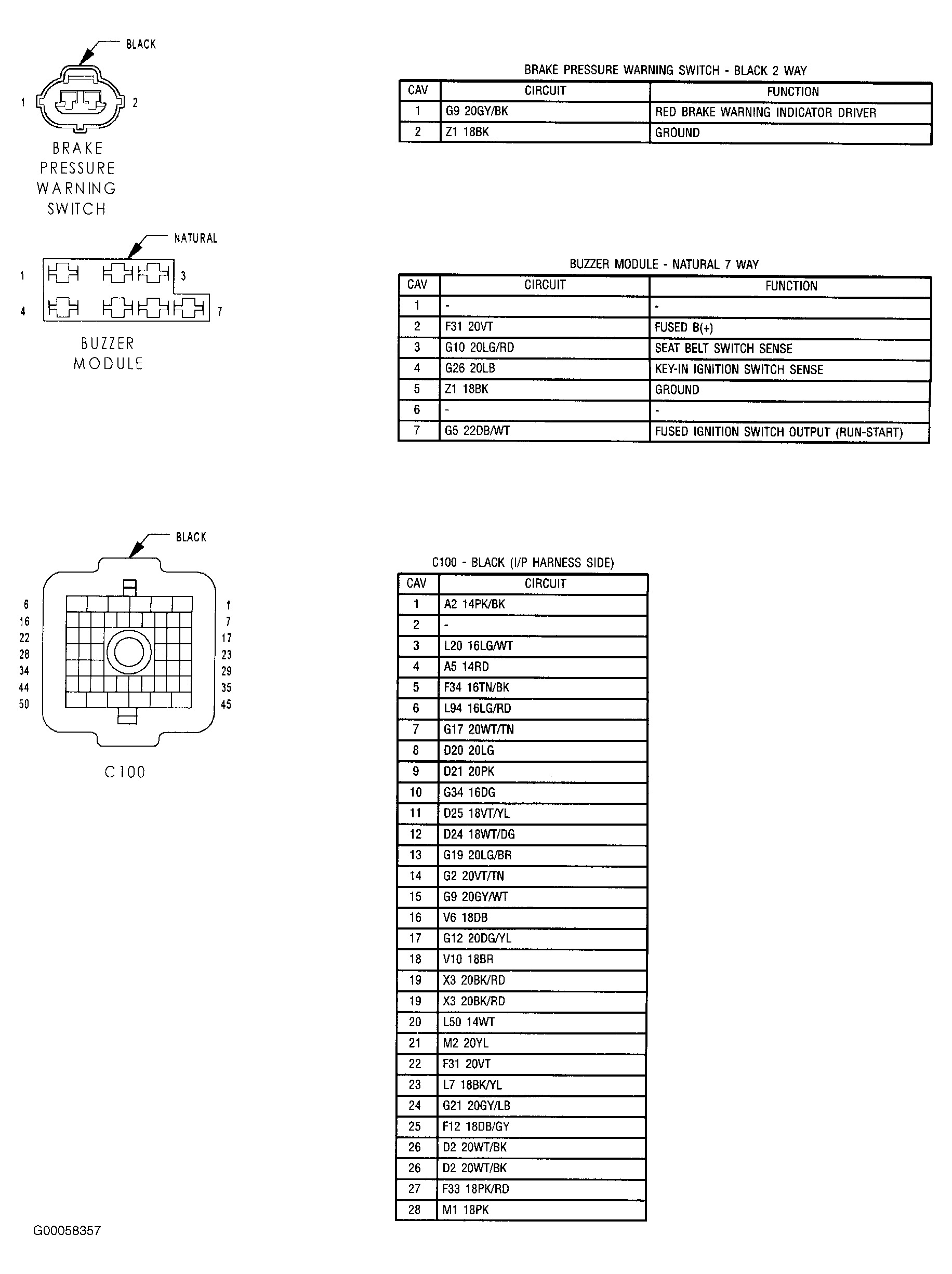

Fig 3: Connector Identification (3 Of 47)
Courtesy of DAIMLERCHRYSLER CORPORATION

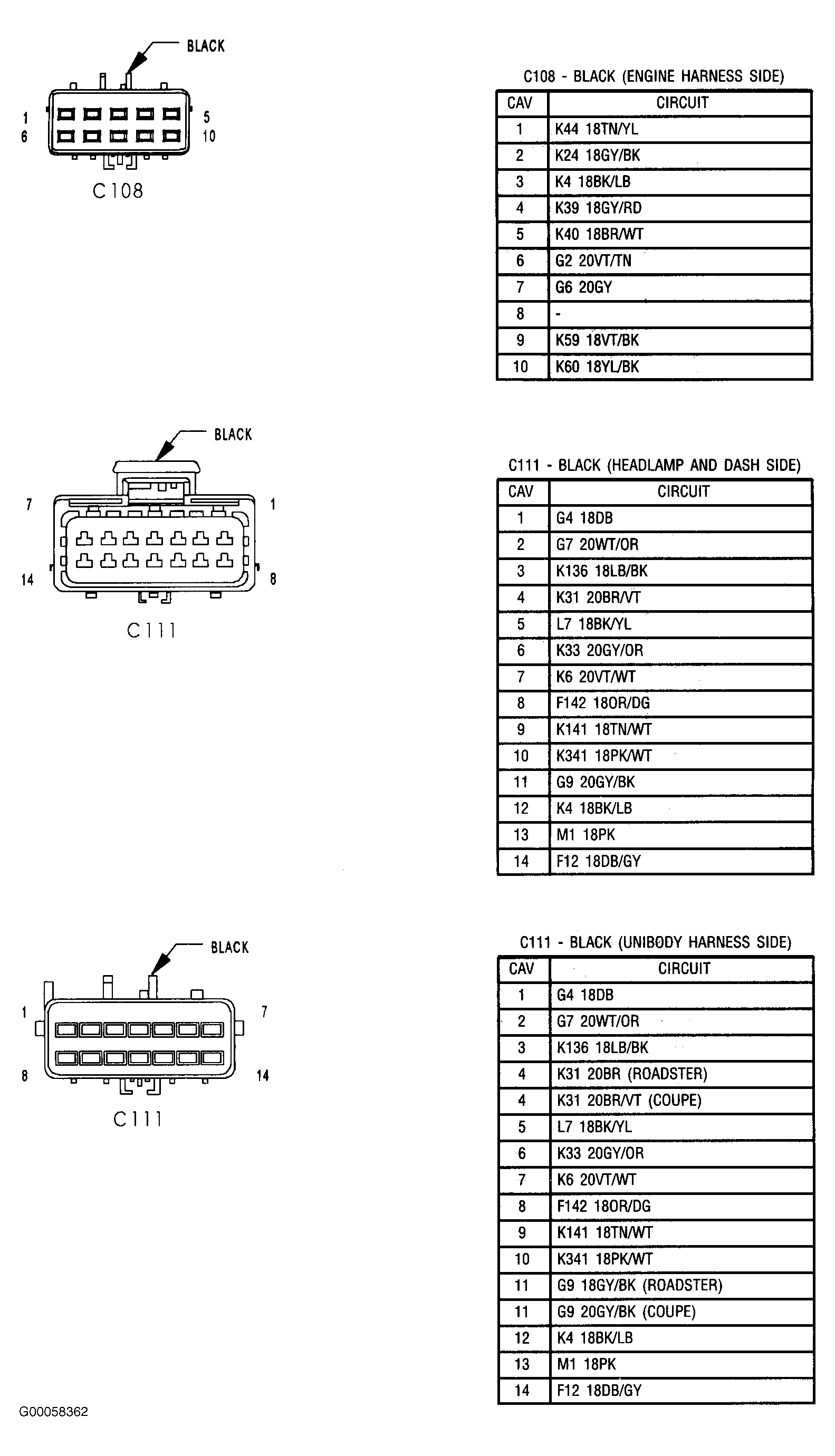

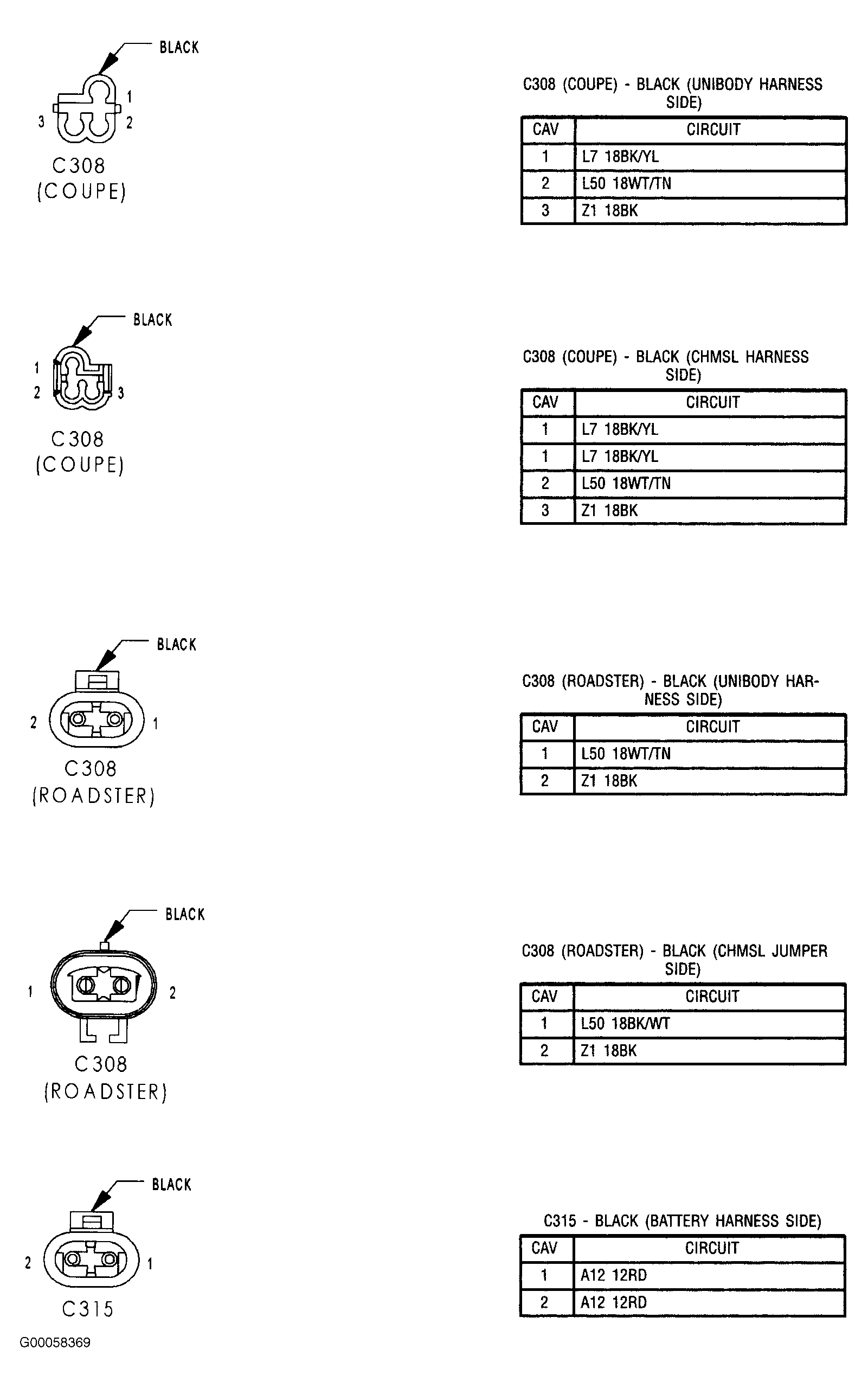

Fig 4: Connector Identification (4 Of 47)
Courtesy of DAIMLERCHRYSLER CORPORATION

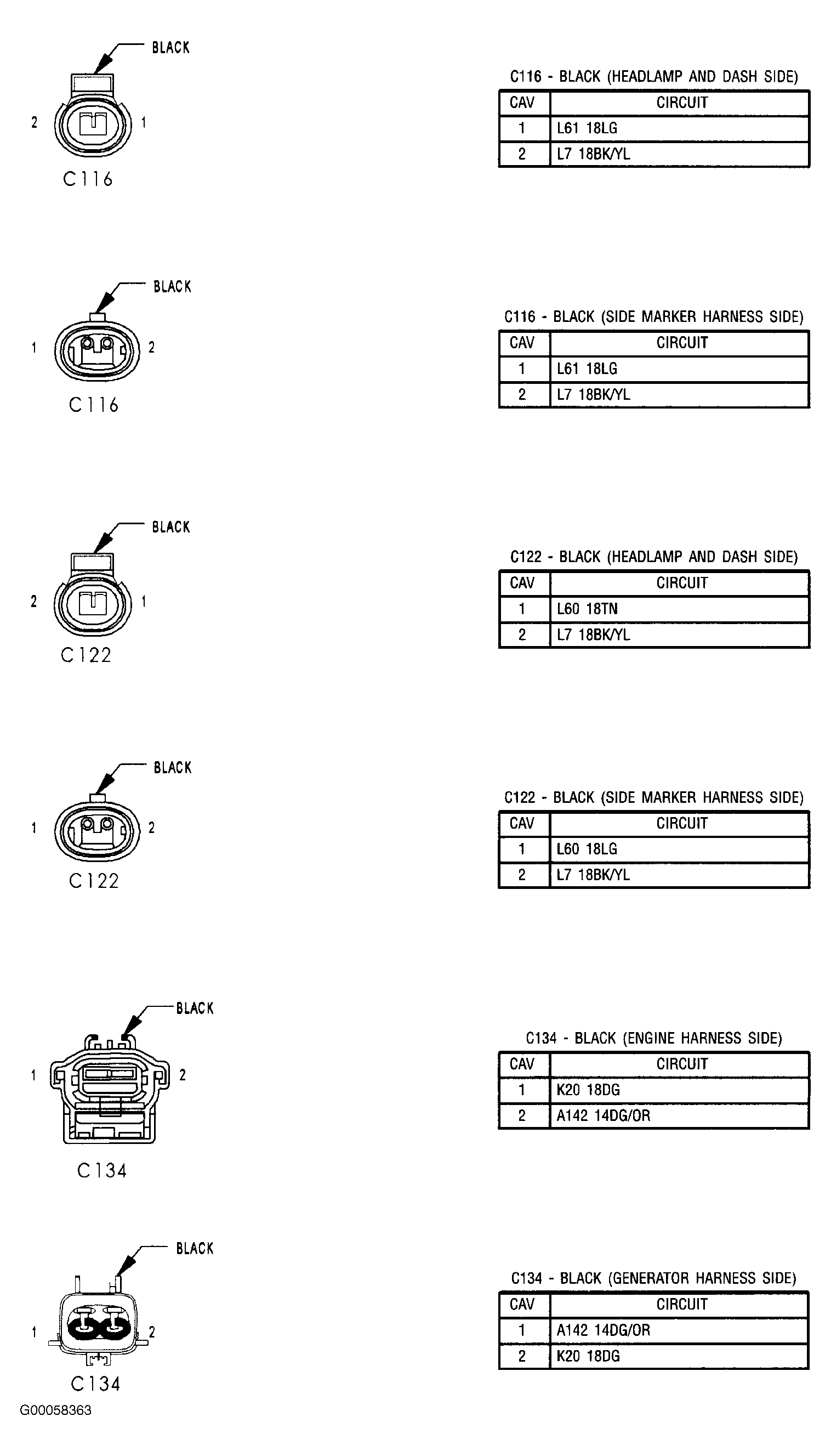

Fig 5: Connector Identification (5 Of 47)
Courtesy of DAIMLERCHRYSLER CORPORATION

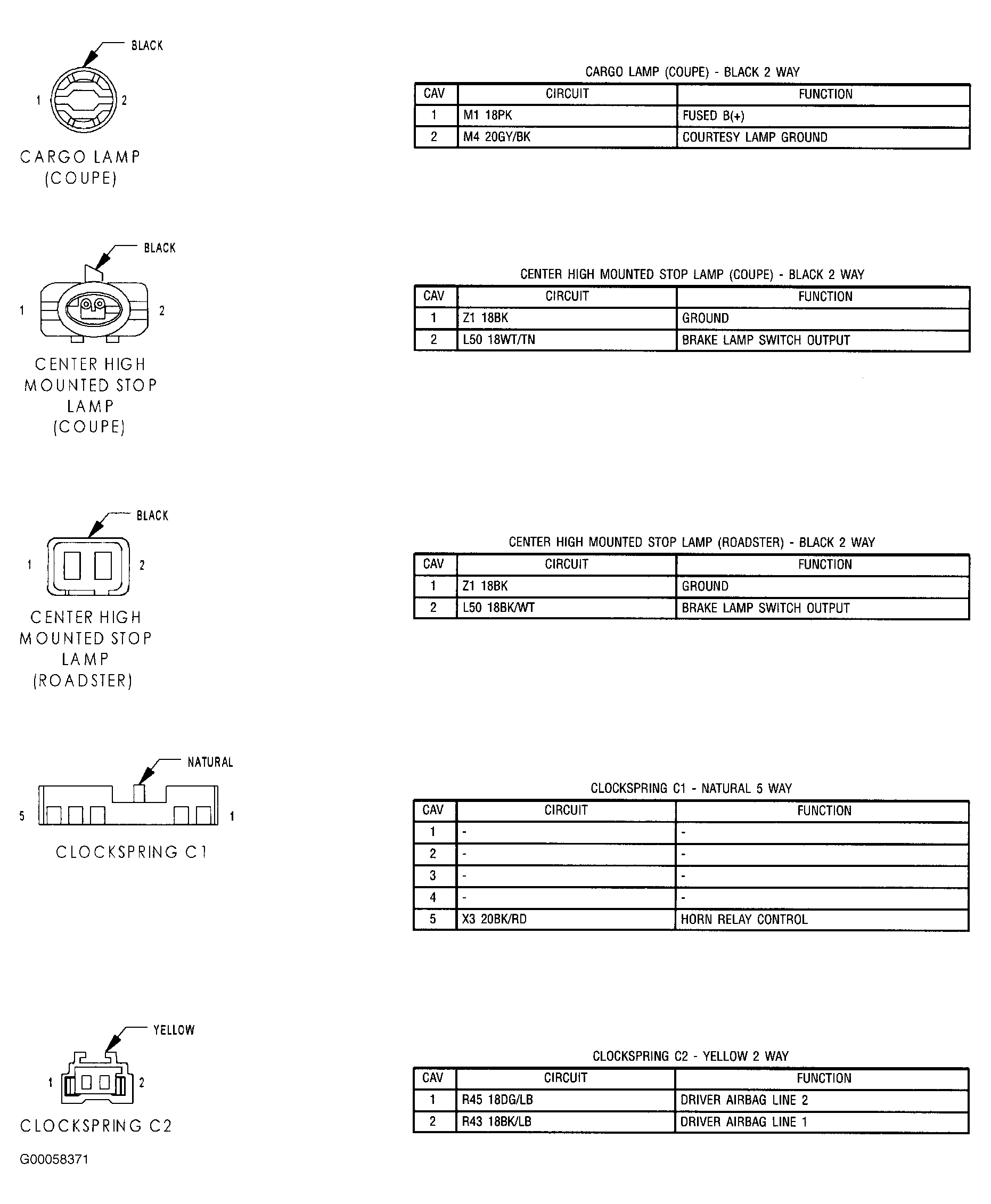

Fig 6: Connector Identification (6 Of 47)
Courtesy of DAIMLERCHRYSLER CORPORATION

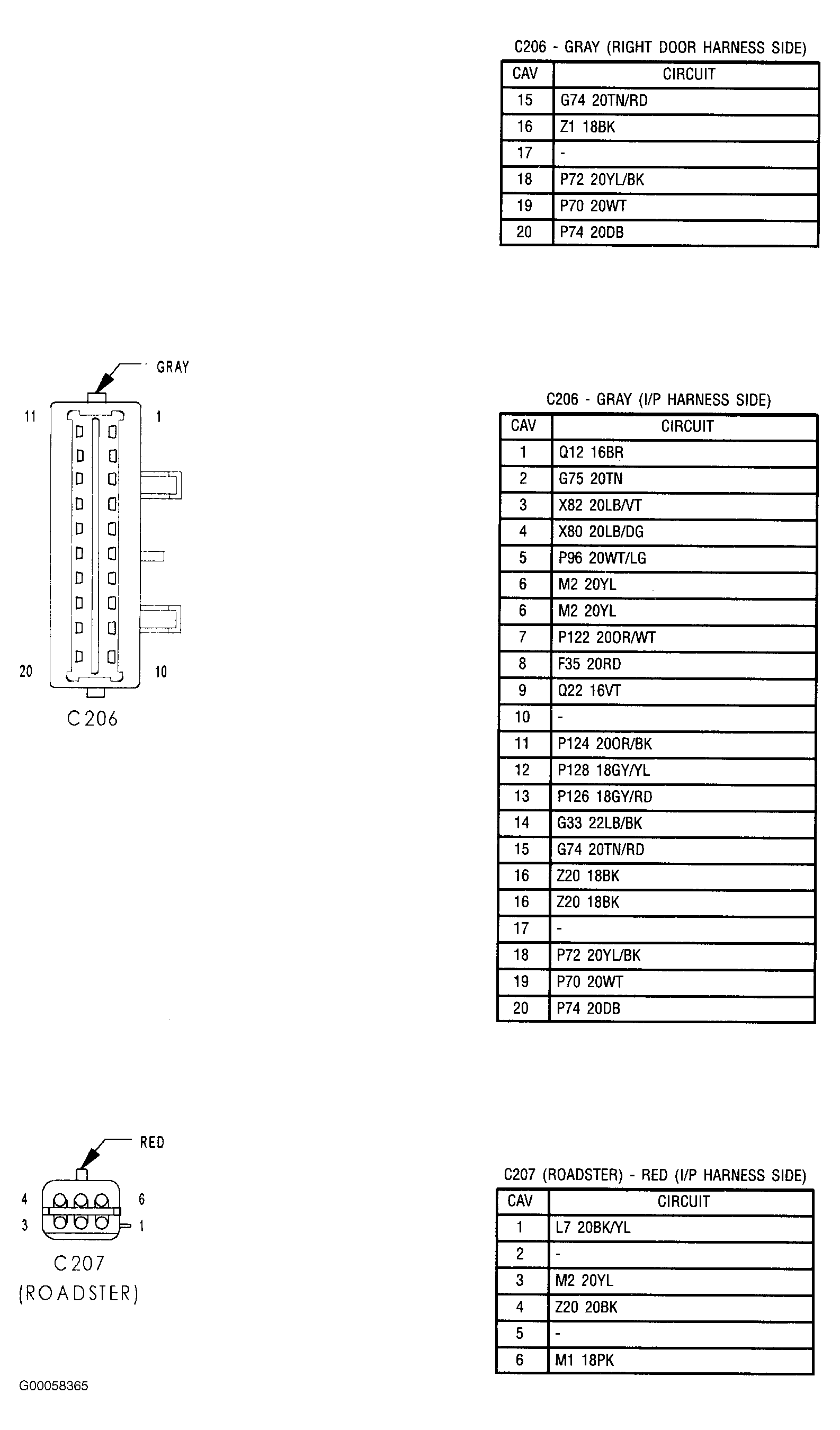

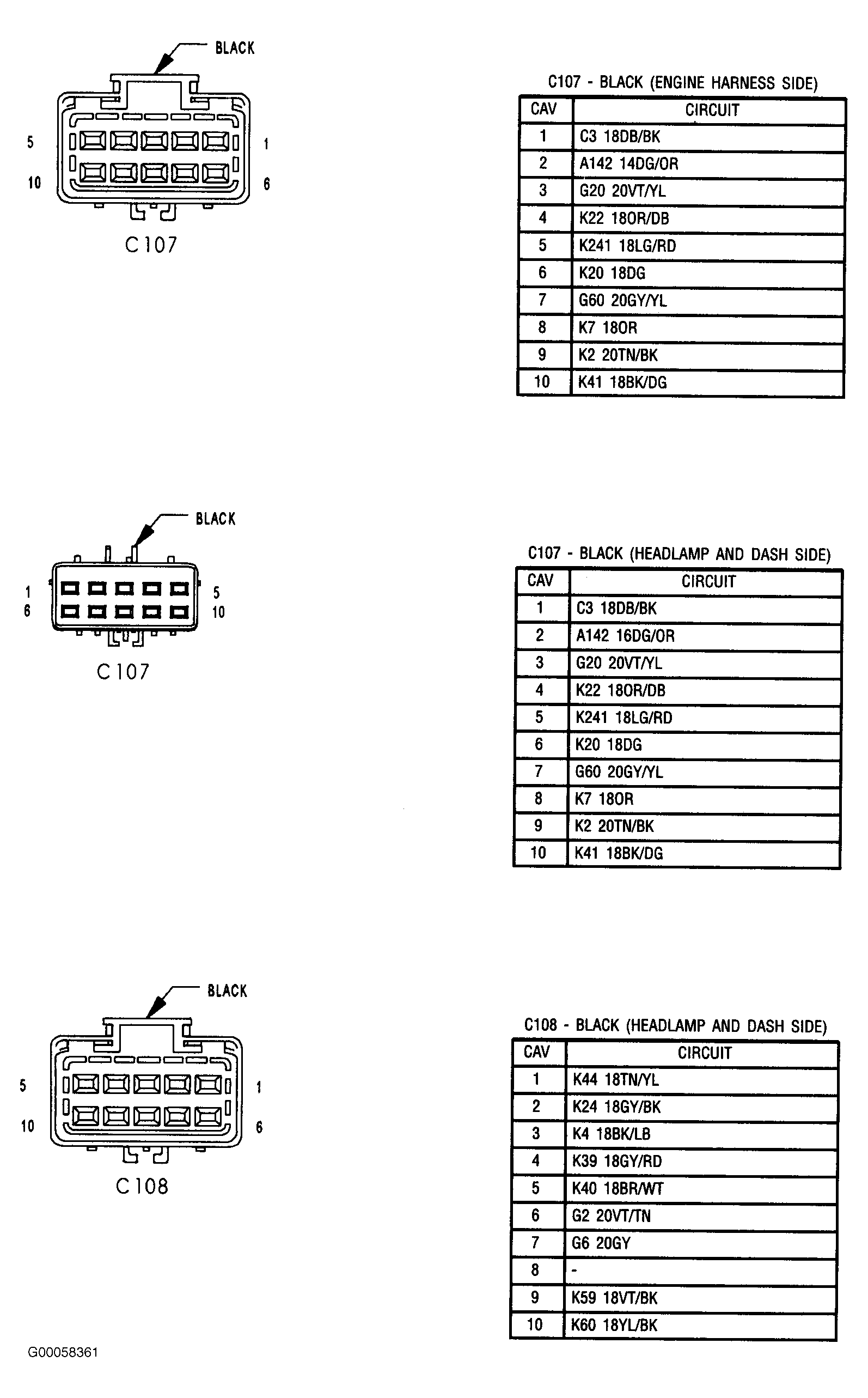

Fig 7: Connector Identification (7 Of 47)
Courtesy of DAIMLERCHRYSLER CORPORATION
Fig 8: Connector Identification (8 Of 47)
Courtesy of DAIMLERCHRYSLER CORPORATION

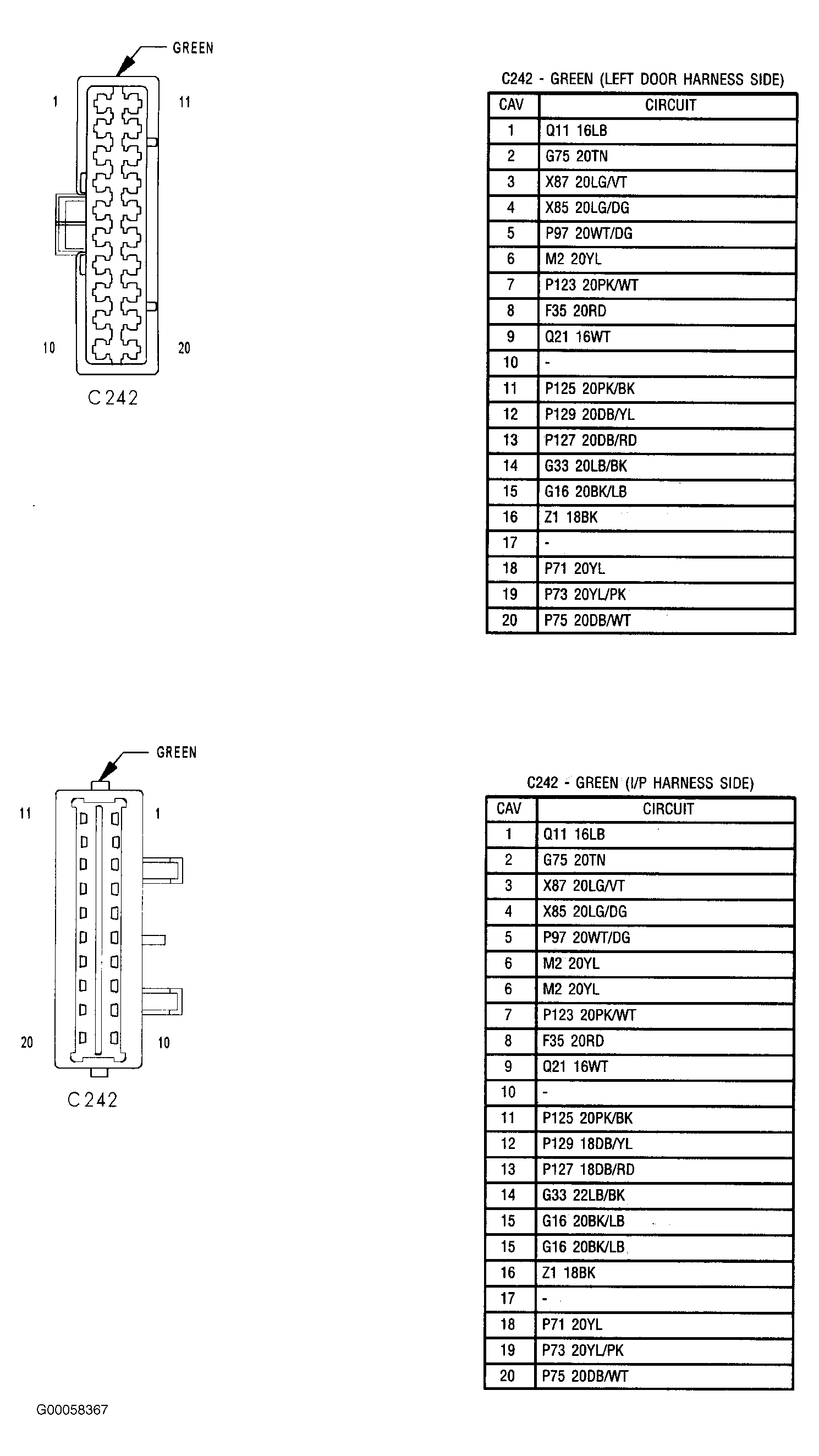

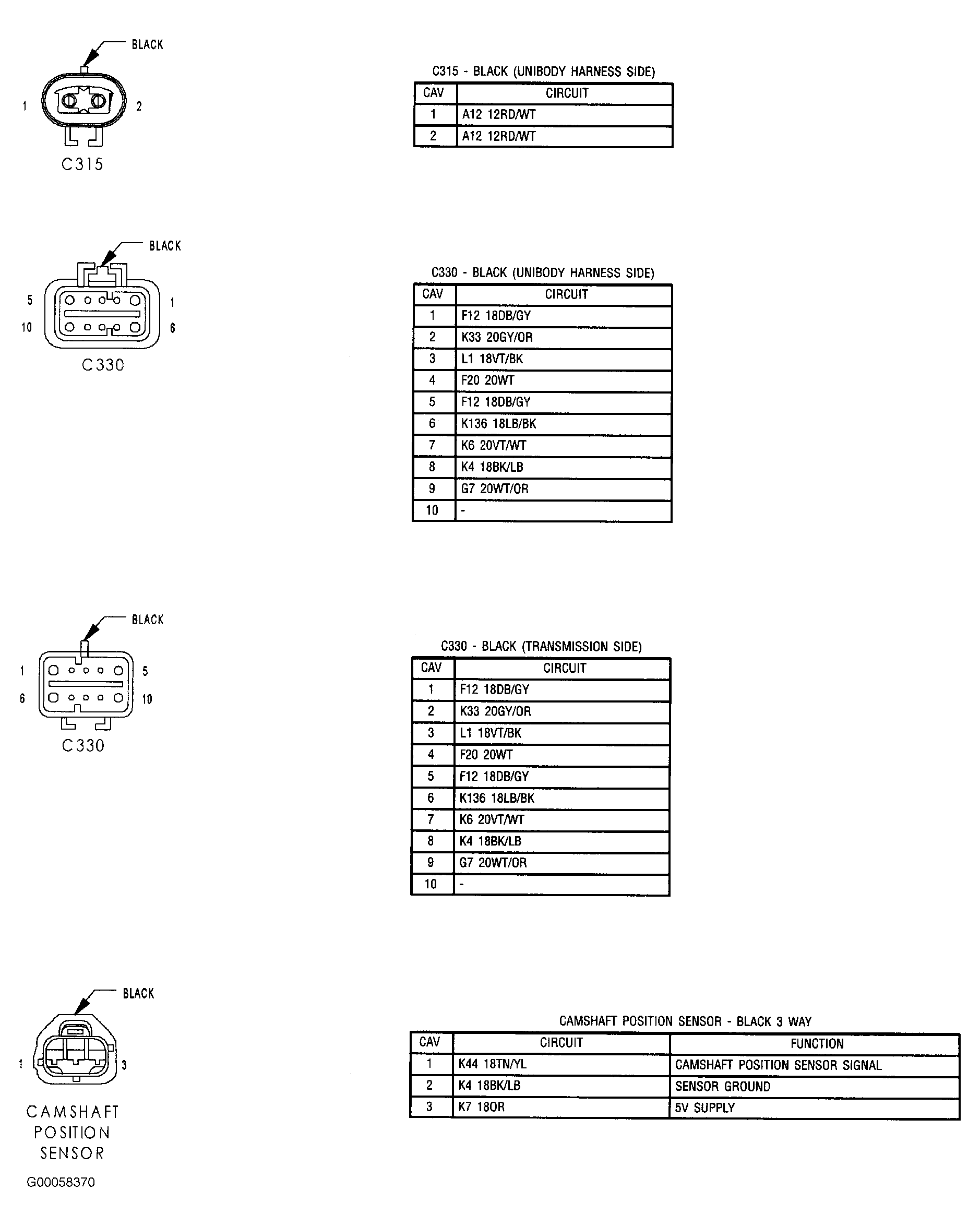

Fig 9: Connector Identification (9 Of 47)
Courtesy of DAIMLERCHRYSLER CORPORATION

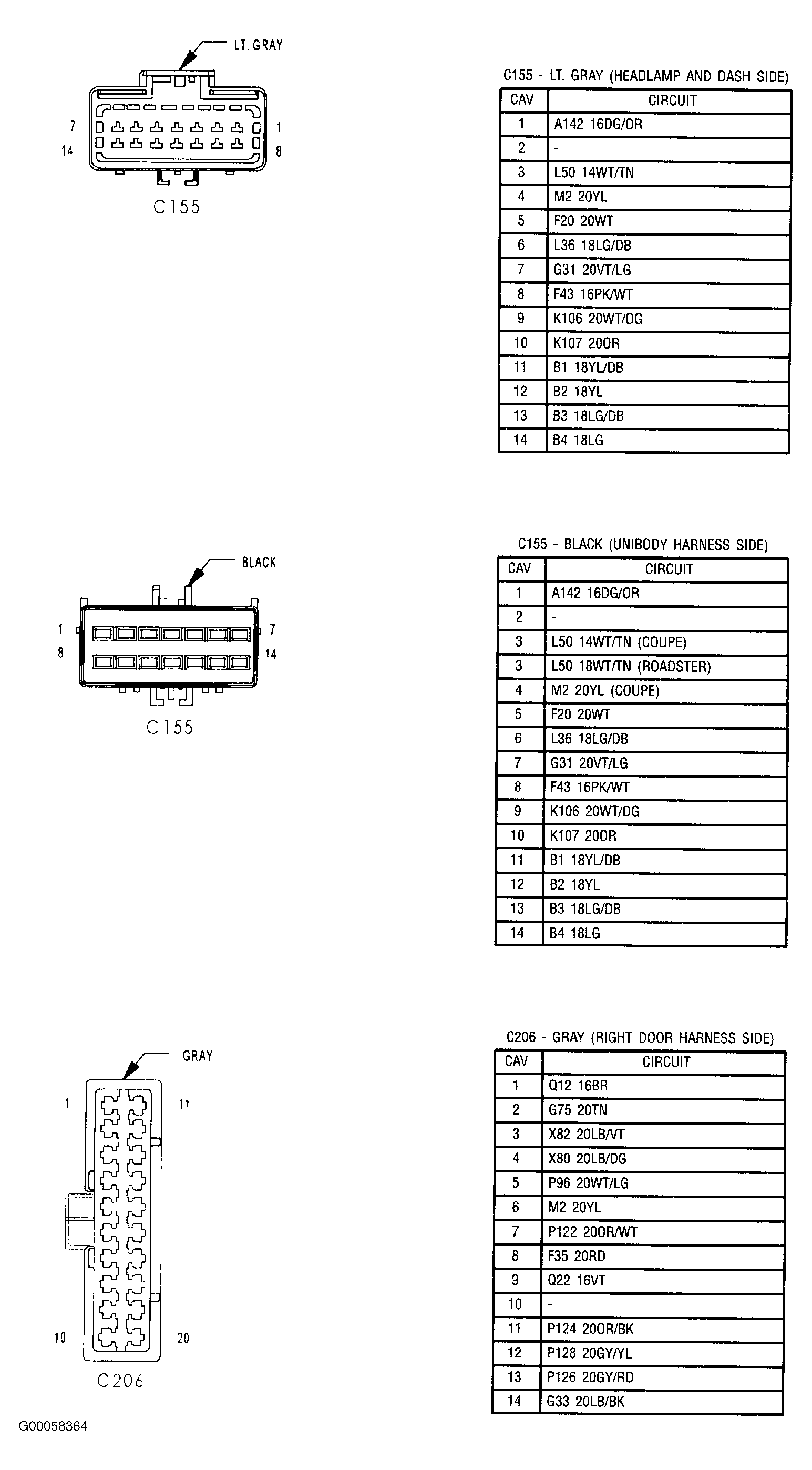

Fig 10: Connector Identification (10 Of 47)
Courtesy of DAIMLERCHRYSLER CORPORATION

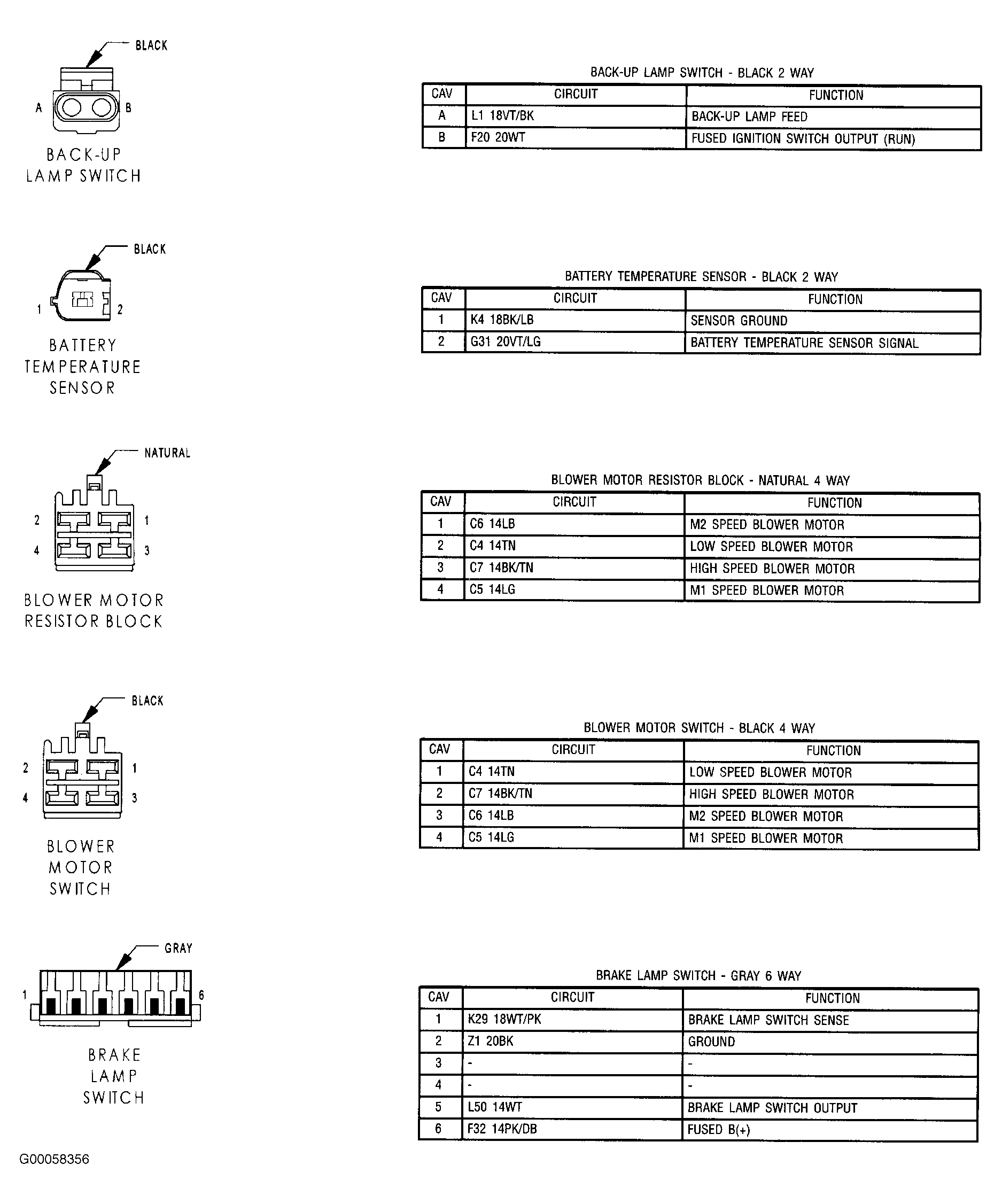

Fig 11: Connector Identification (11 Of 47)
Courtesy of DAIMLERCHRYSLER CORPORATION

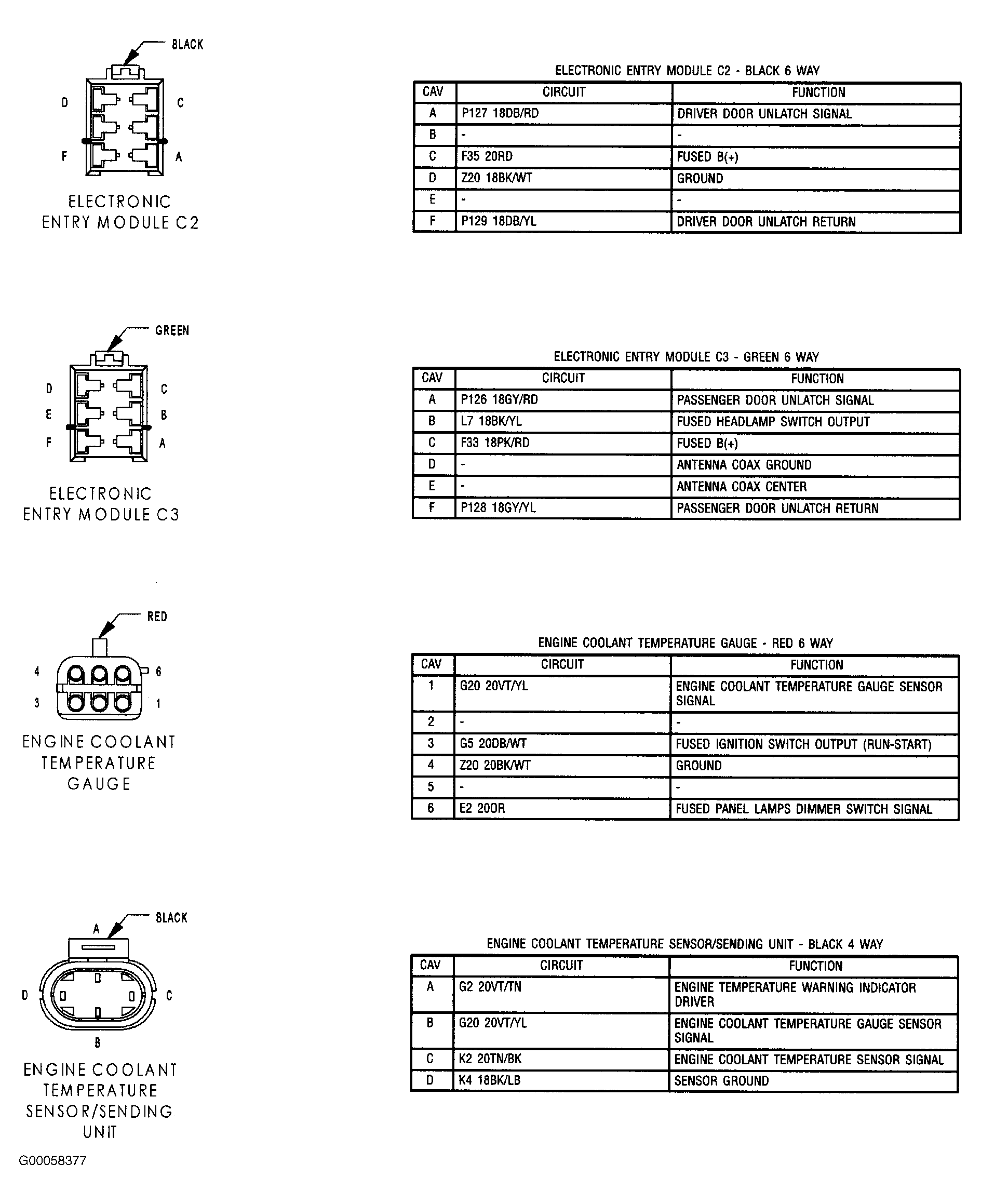

Fig 12: Connector Identification (12 Of 47)
Courtesy of DAIMLERCHRYSLER CORPORATION

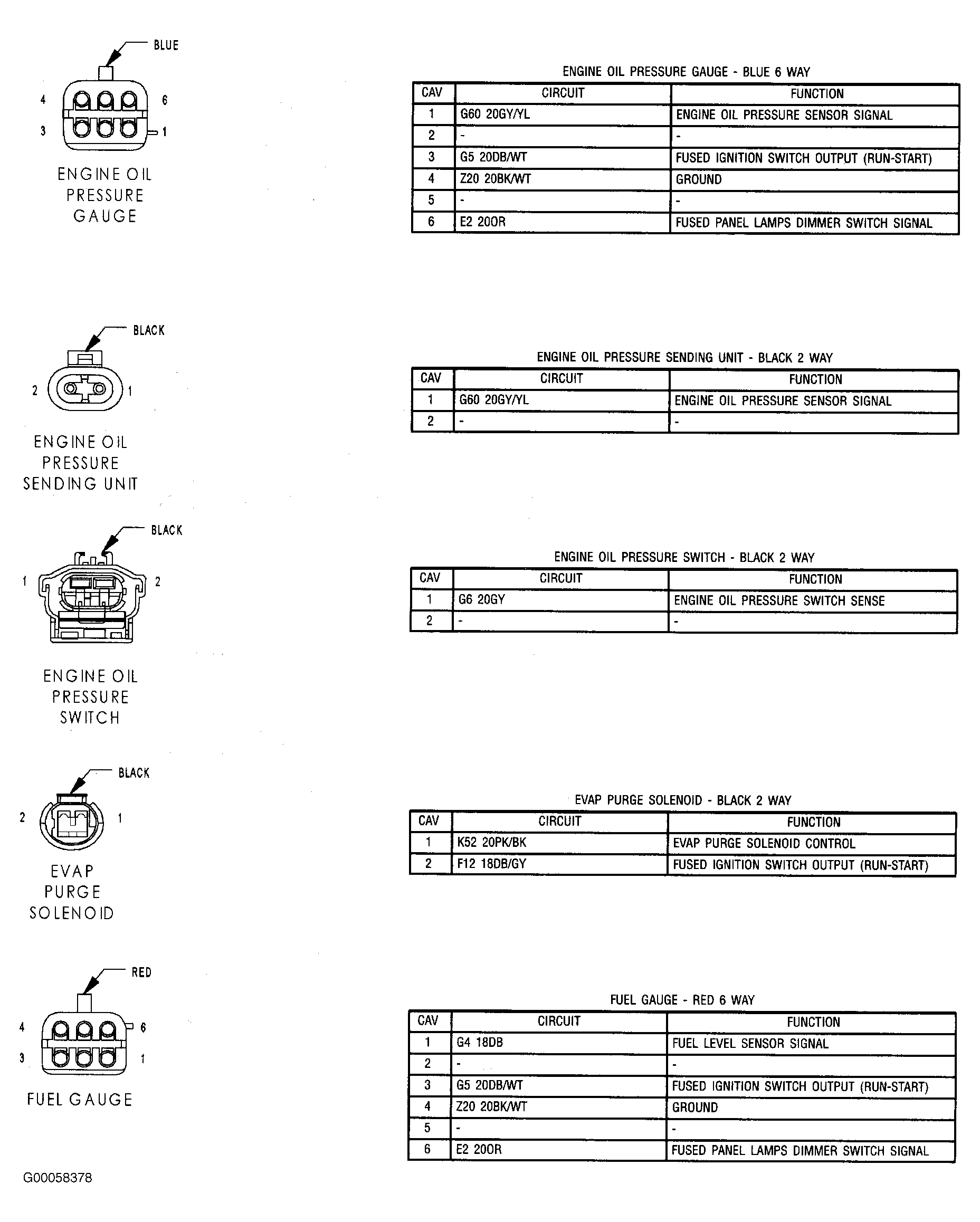

Fig 13: Connector Identification (13 Of 47)
Courtesy of DAIMLERCHRYSLER CORPORATION

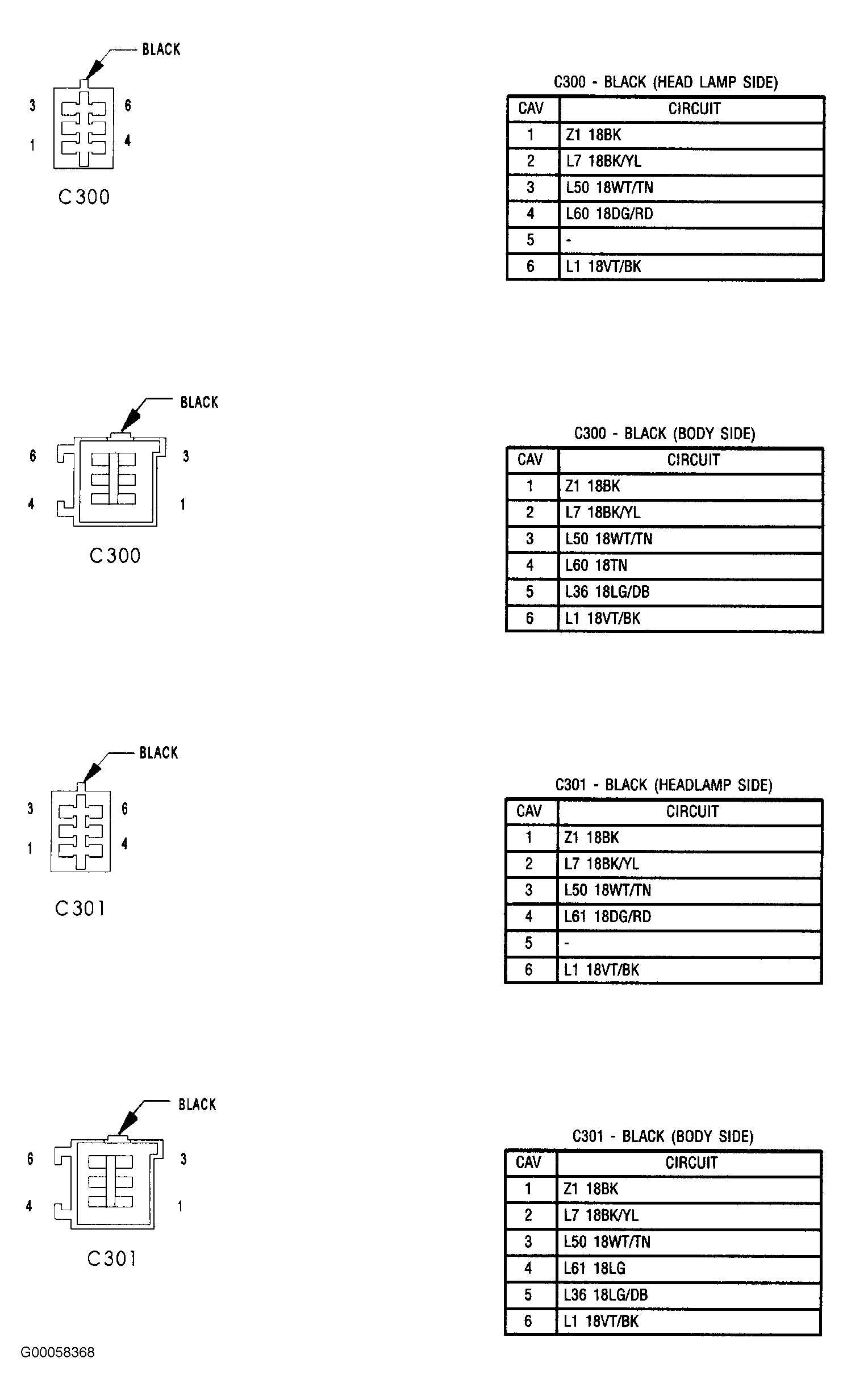

Fig 14: Connector Identification (14 Of 47)
Courtesy of DAIMLERCHRYSLER CORPORATION

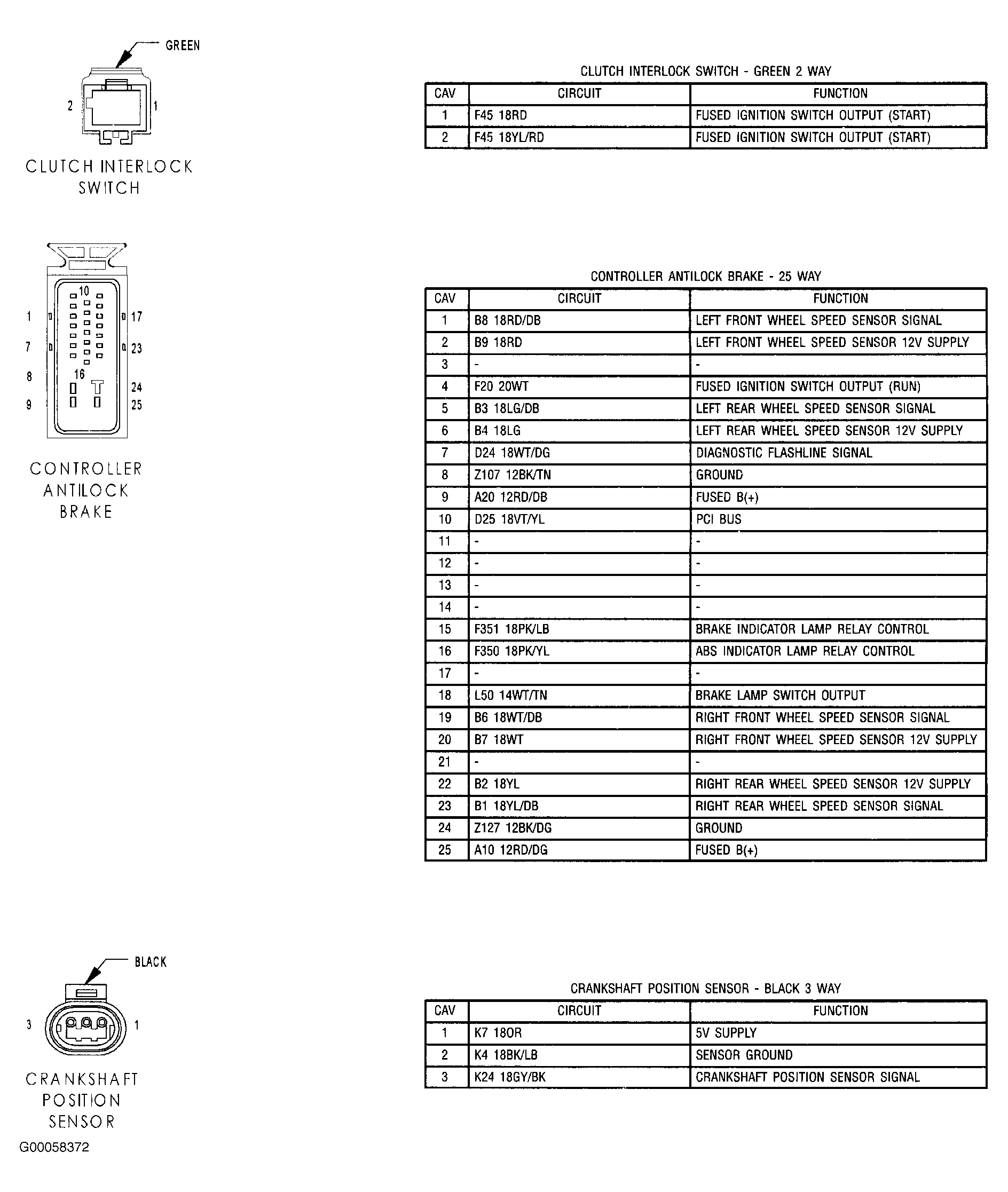

Fig 15: Connector Identification (15 Of 47)
Courtesy of DAIMLERCHRYSLER CORPORATION

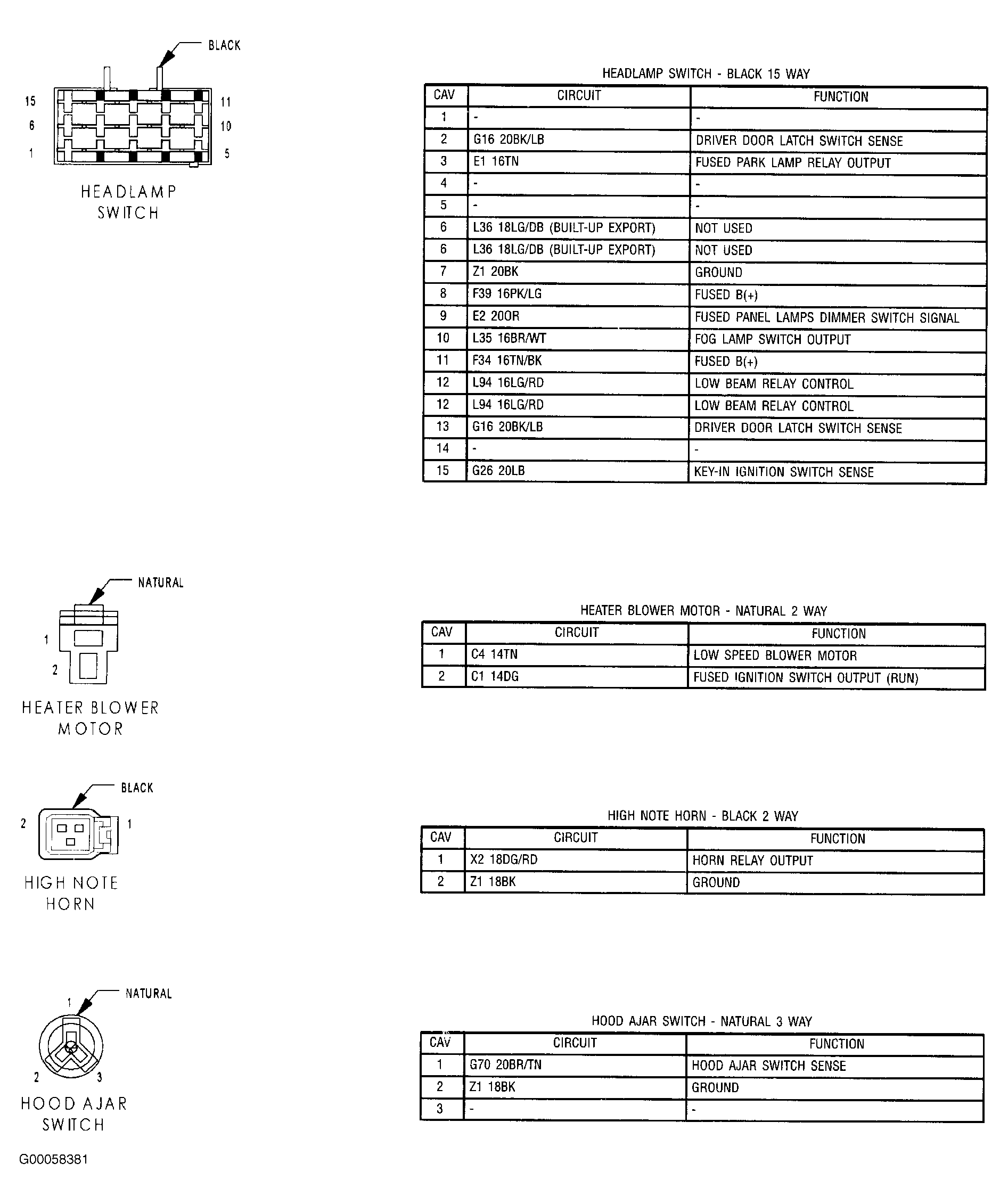

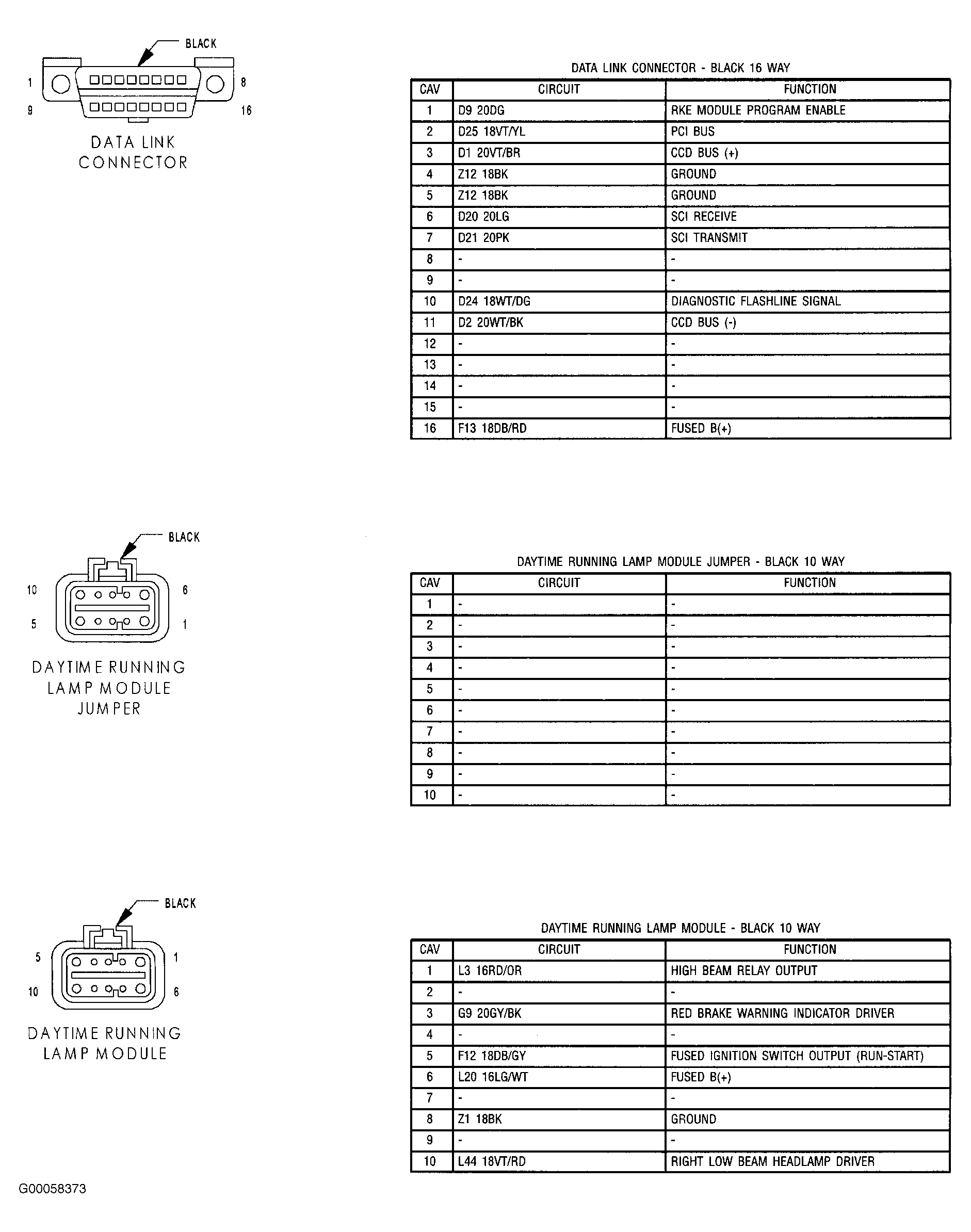

Fig 16: Connector Identification (16 Of 47)
Courtesy of DAIMLERCHRYSLER CORPORATION
Fig 17: Connector Identification (17 Of 47)
Courtesy of DAIMLERCHRYSLER CORPORATION

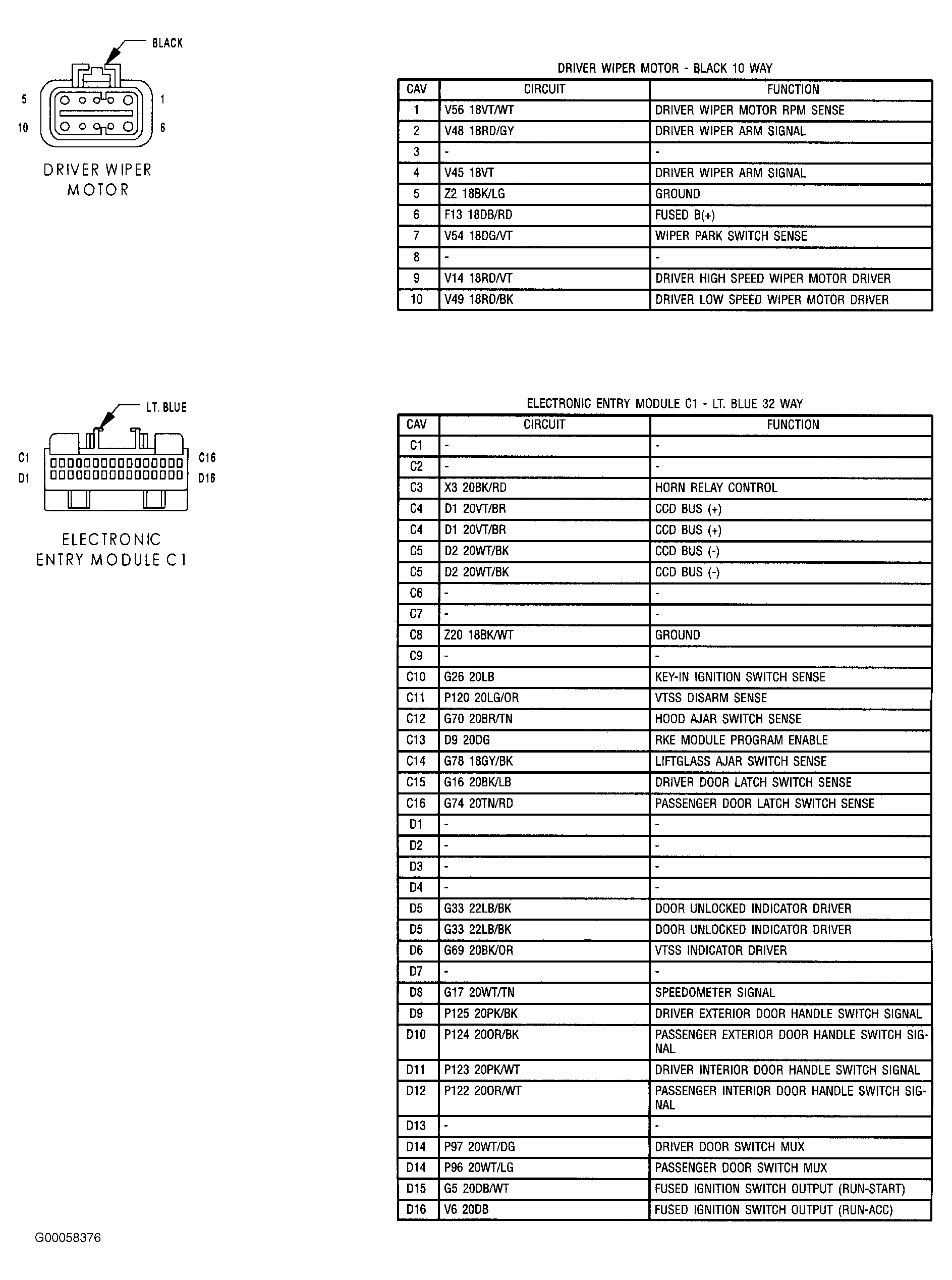

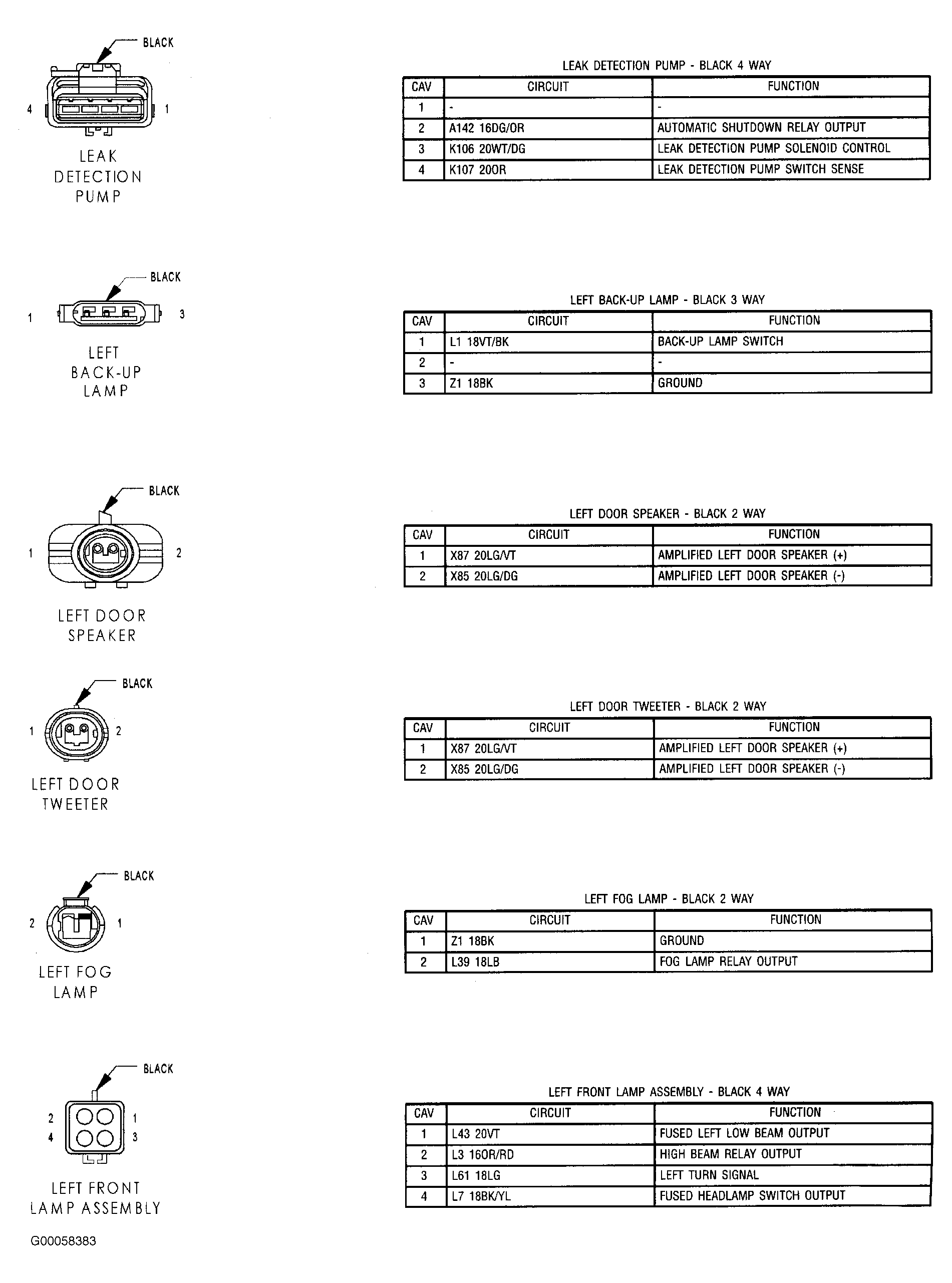

Fig 18: Connector Identification (18 Of 47)
Courtesy of DAIMLERCHRYSLER CORPORATION
Fig 19: Connector Identification (19 Of 47)
Courtesy of DAIMLERCHRYSLER CORPORATION

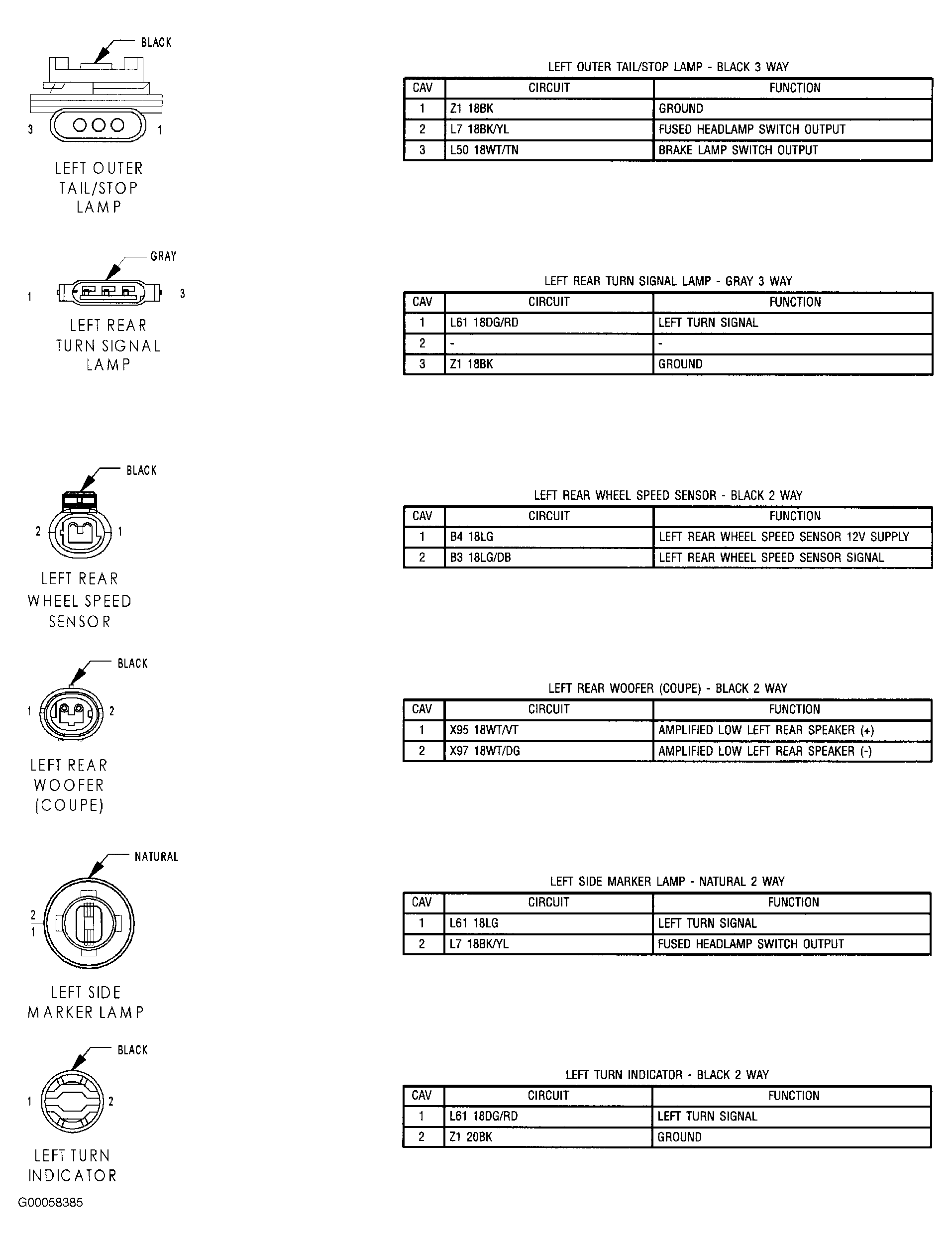

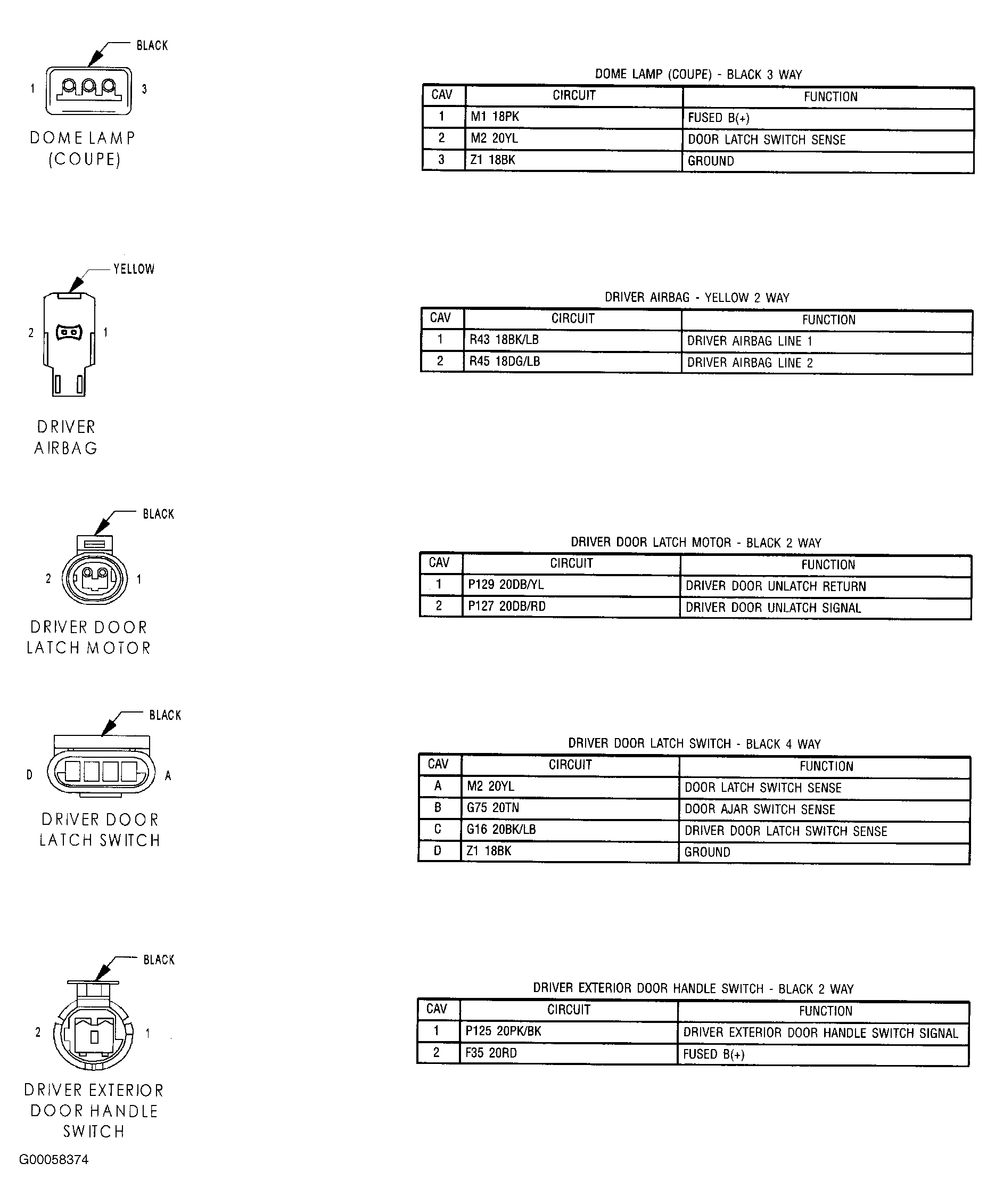

Fig 20: Connector Identification (20 Of 47)
Courtesy of DAIMLERCHRYSLER CORPORATION

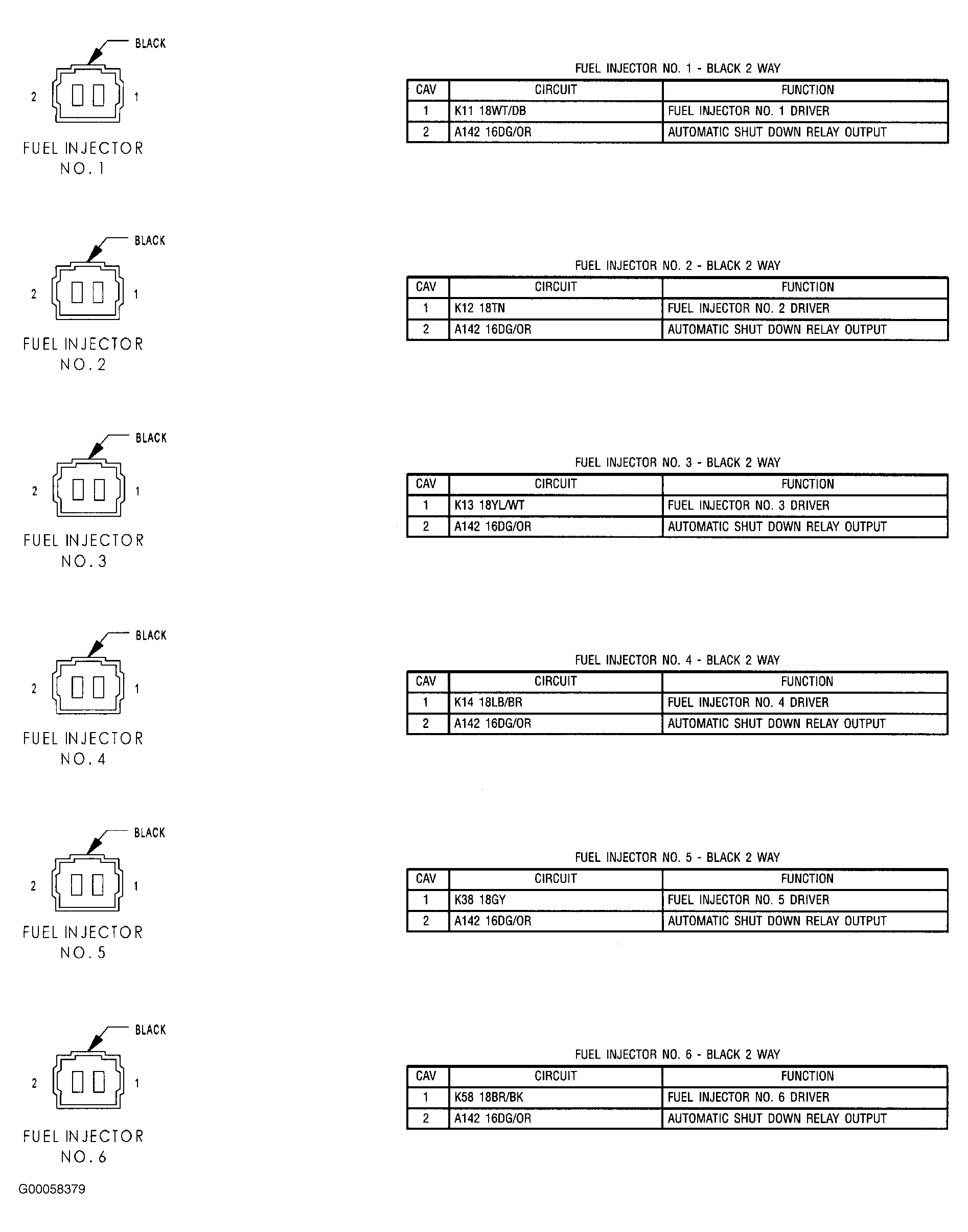

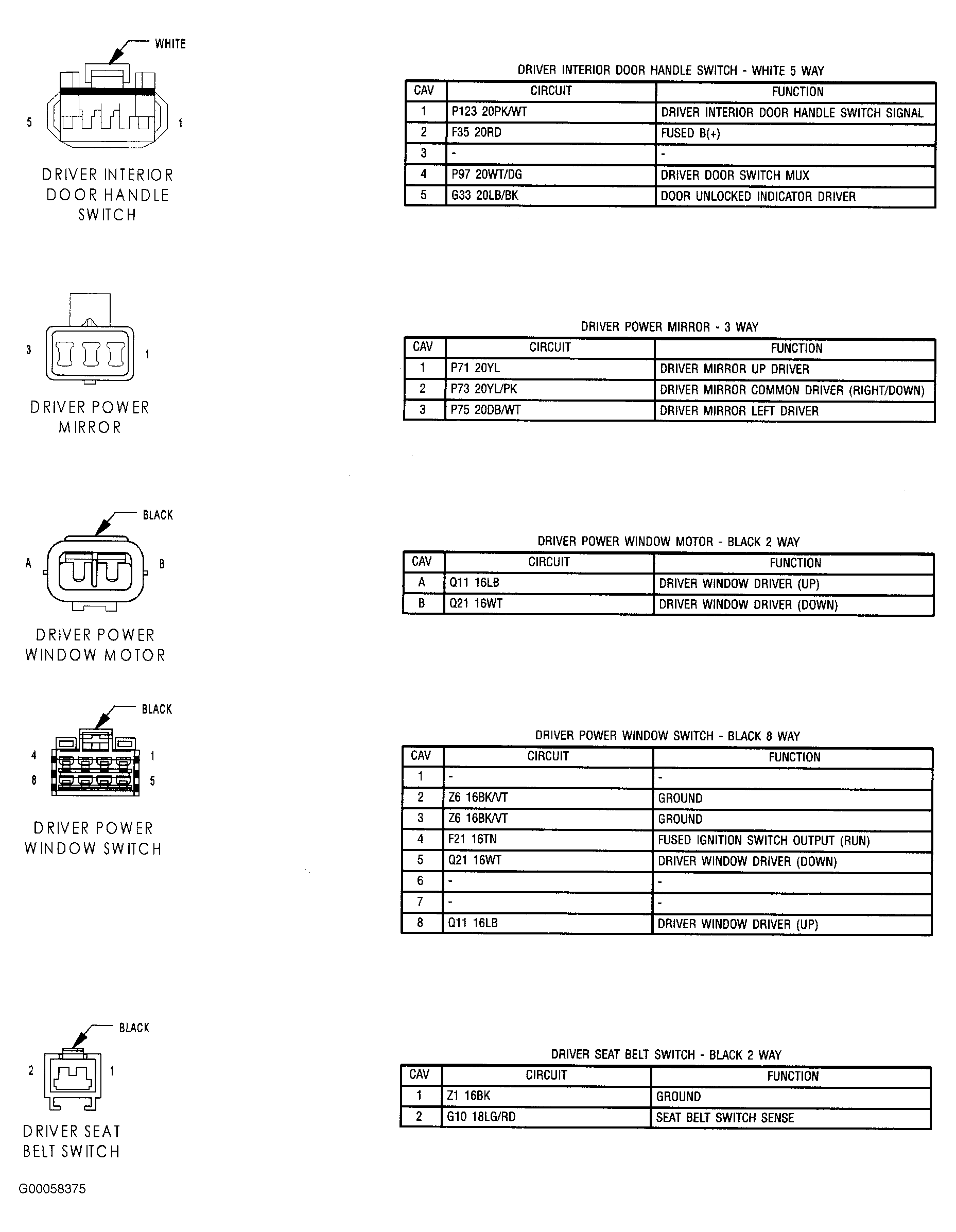

Fig 21: Connector Identification (21 Of 47)
Courtesy of DAIMLERCHRYSLER CORPORATION
Fig 22: Connector Identification (22 Of 47)
Courtesy of DAIMLERCHRYSLER CORPORATION
Fig 23: Connector Identification (23 Of 47)
Courtesy of DAIMLERCHRYSLER CORPORATION
Fig 24: Connector Identification (24 Of 47)
Courtesy of DAIMLERCHRYSLER CORPORATION

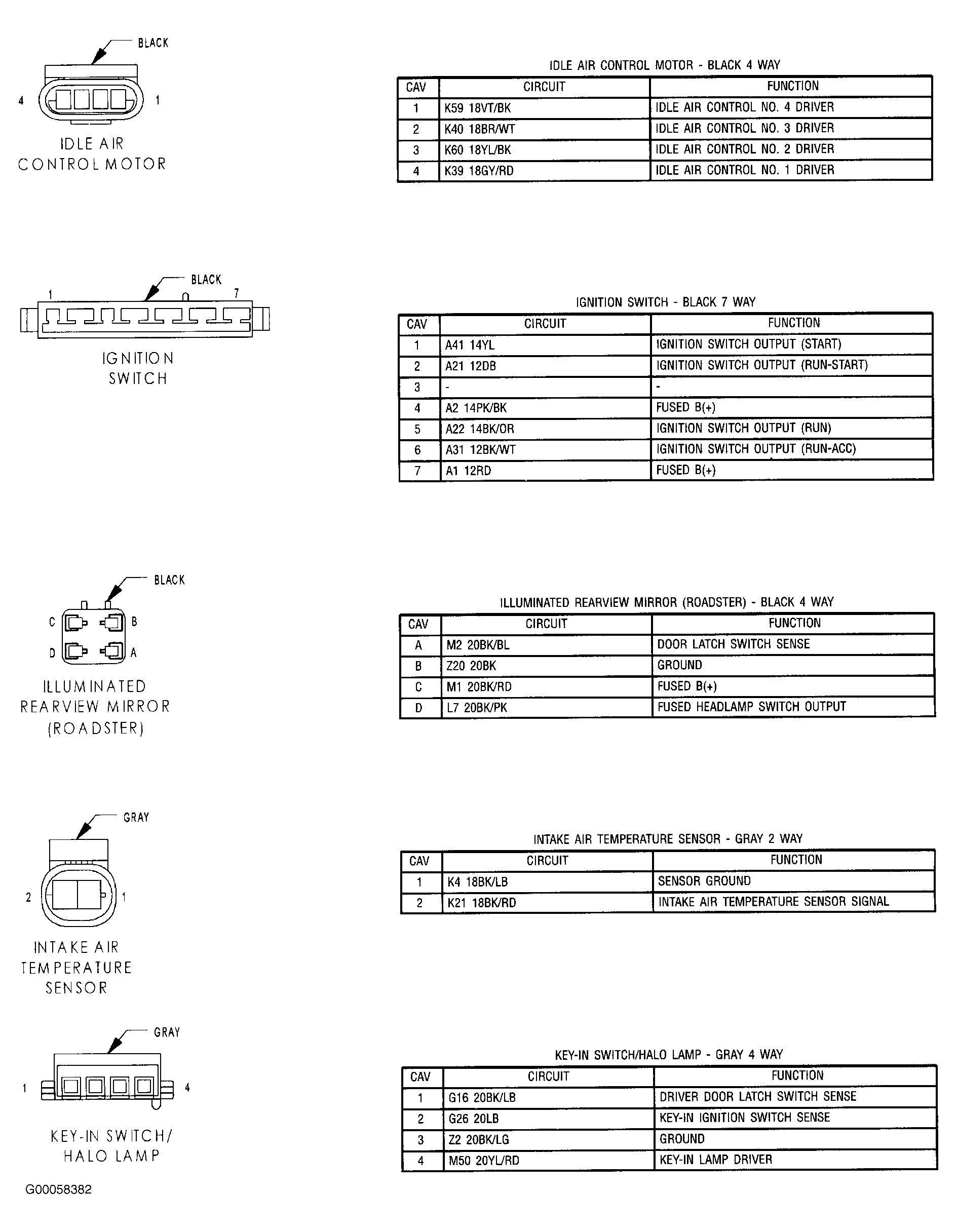

Fig 25: Connector Identification (25 Of 47)
Courtesy of DAIMLERCHRYSLER CORPORATION

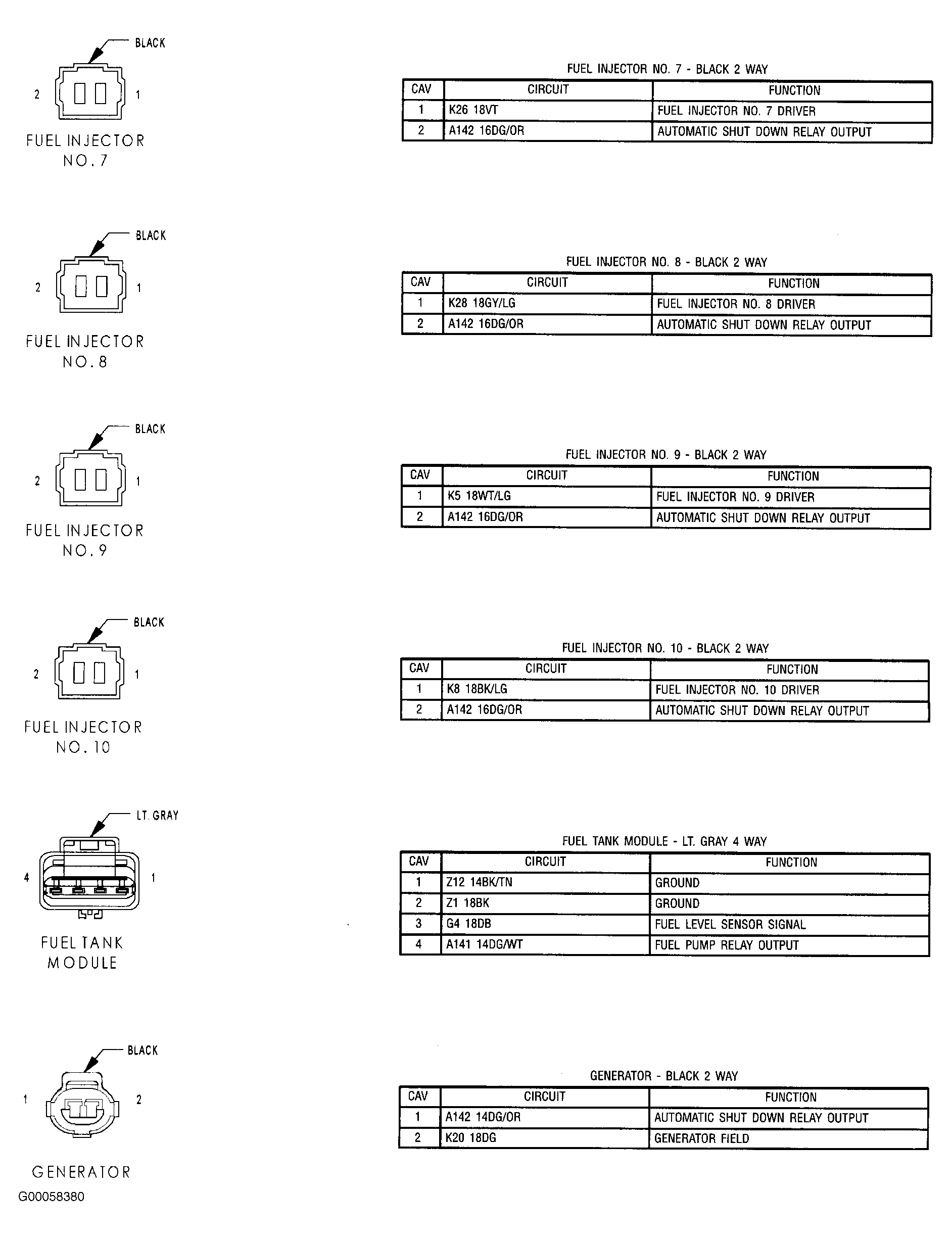

Fig 26: Connector Identification (26 Of 47)
Courtesy of DAIMLERCHRYSLER CORPORATION
Fig 27: Connector Identification (27 Of 47)
Courtesy of DAIMLERCHRYSLER CORPORATION
Fig 28: Connector Identification (28 Of 47)
Courtesy of DAIMLERCHRYSLER CORPORATION

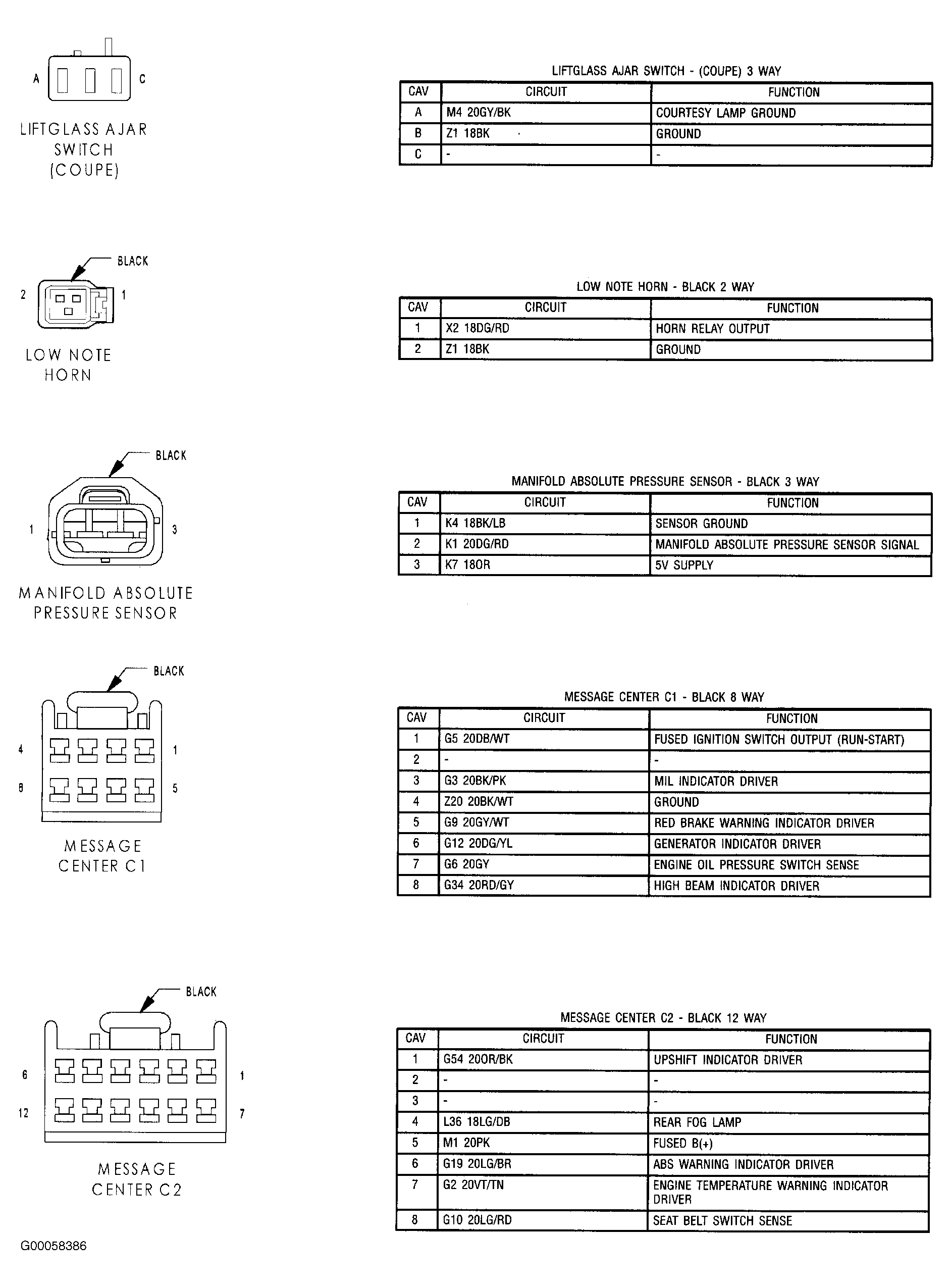

Fig 29: Connector Identification (29 Of 47)
Courtesy of DAIMLERCHRYSLER CORPORATION

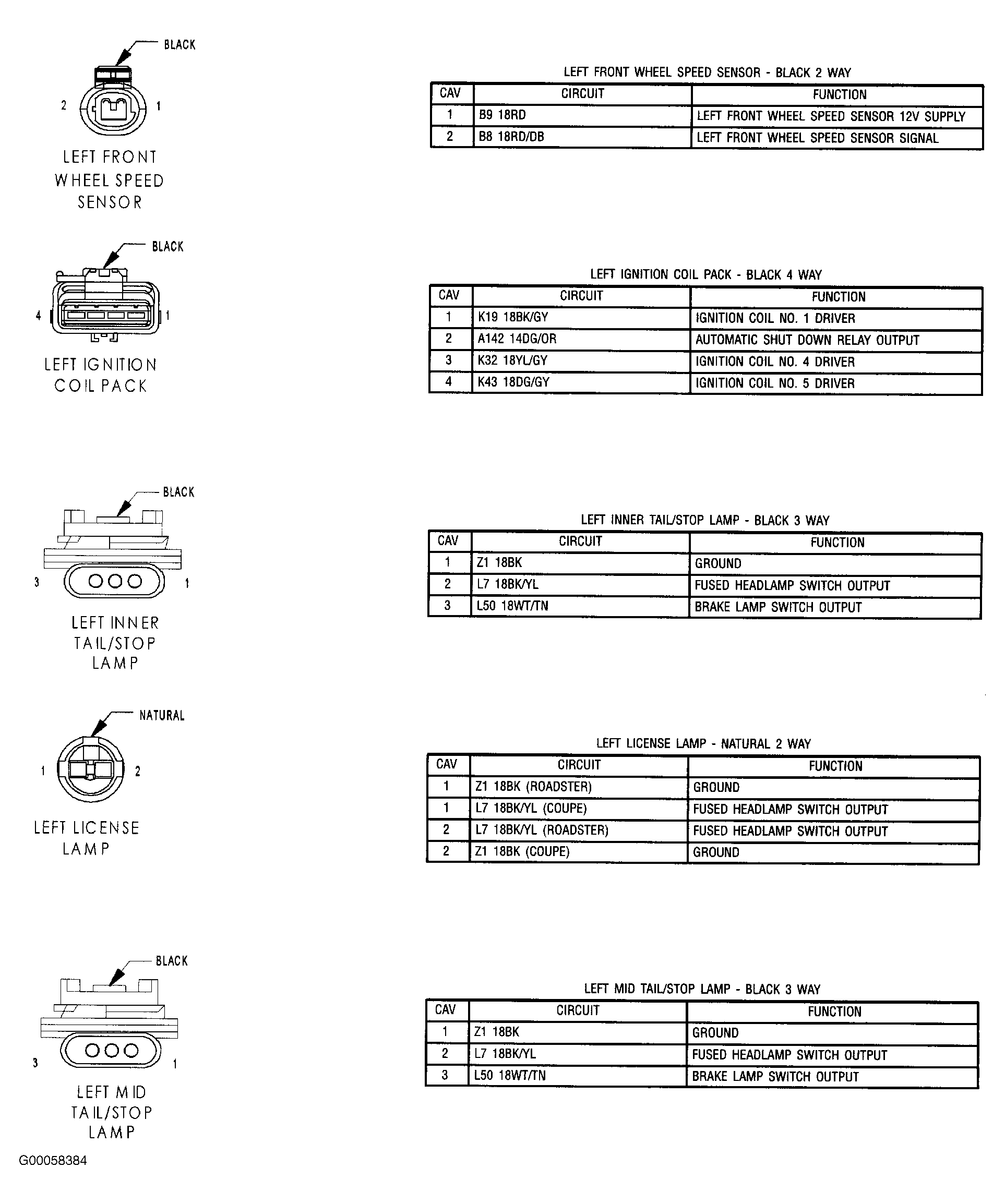

Fig 30: Connector Identification (30 Of 47)
Courtesy of DAIMLERCHRYSLER CORPORATION

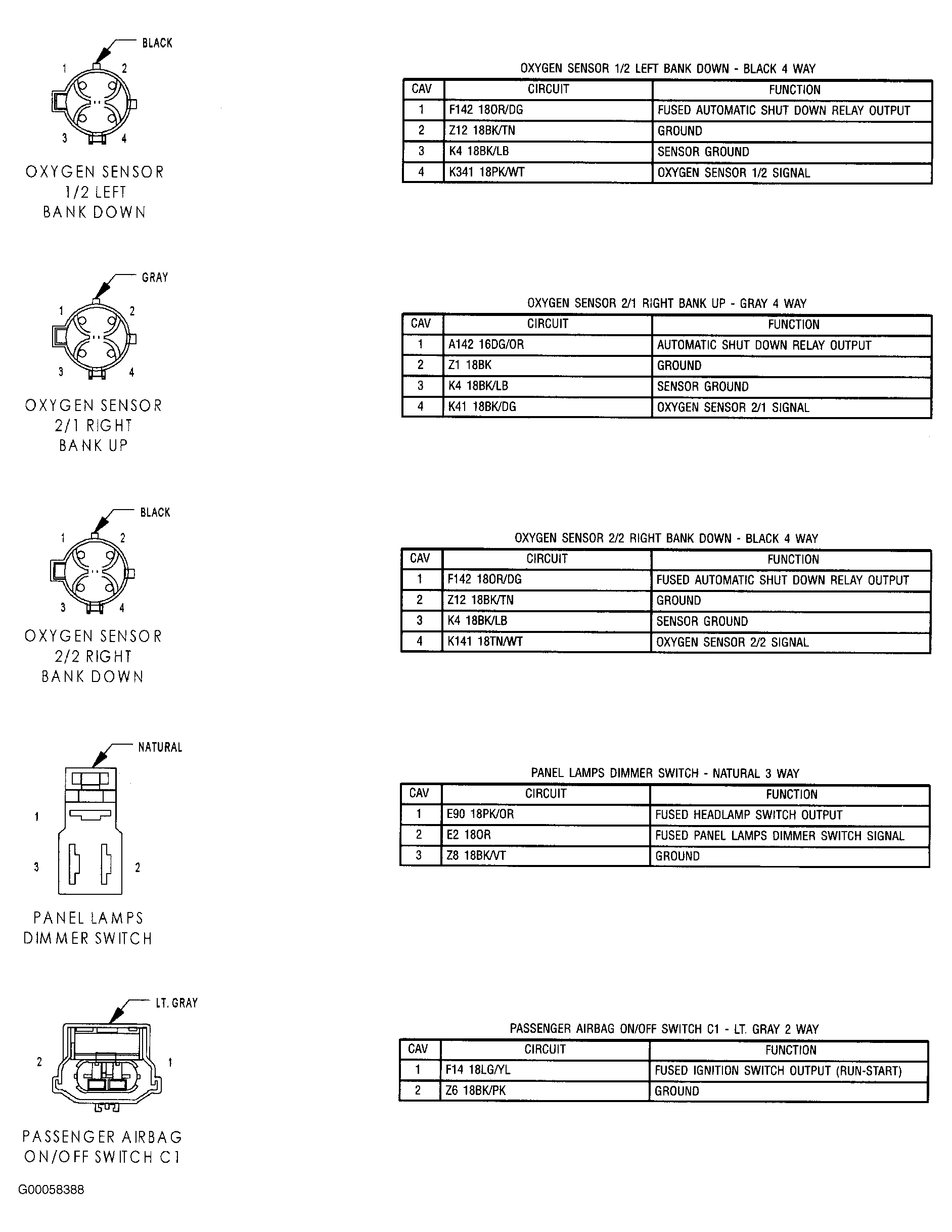

Fig 31: Connector Identification (31 Of 47)
Courtesy of DAIMLERCHRYSLER CORPORATION
Fig 32: Connector Identification (32 Of 47)
Courtesy of DAIMLERCHRYSLER CORPORATION

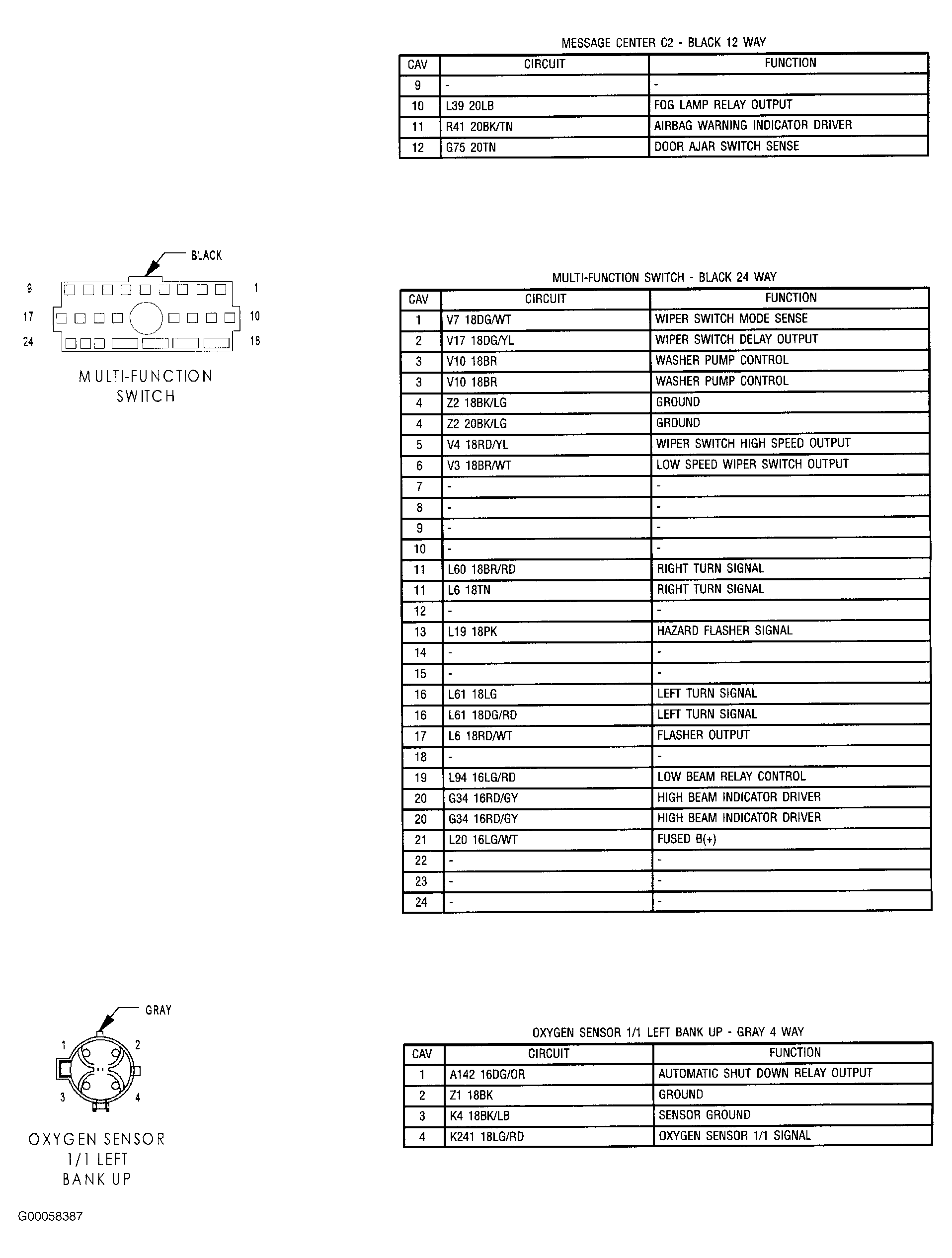

Fig 33: Connector Identification (33 Of 47)
Courtesy of DAIMLERCHRYSLER CORPORATION

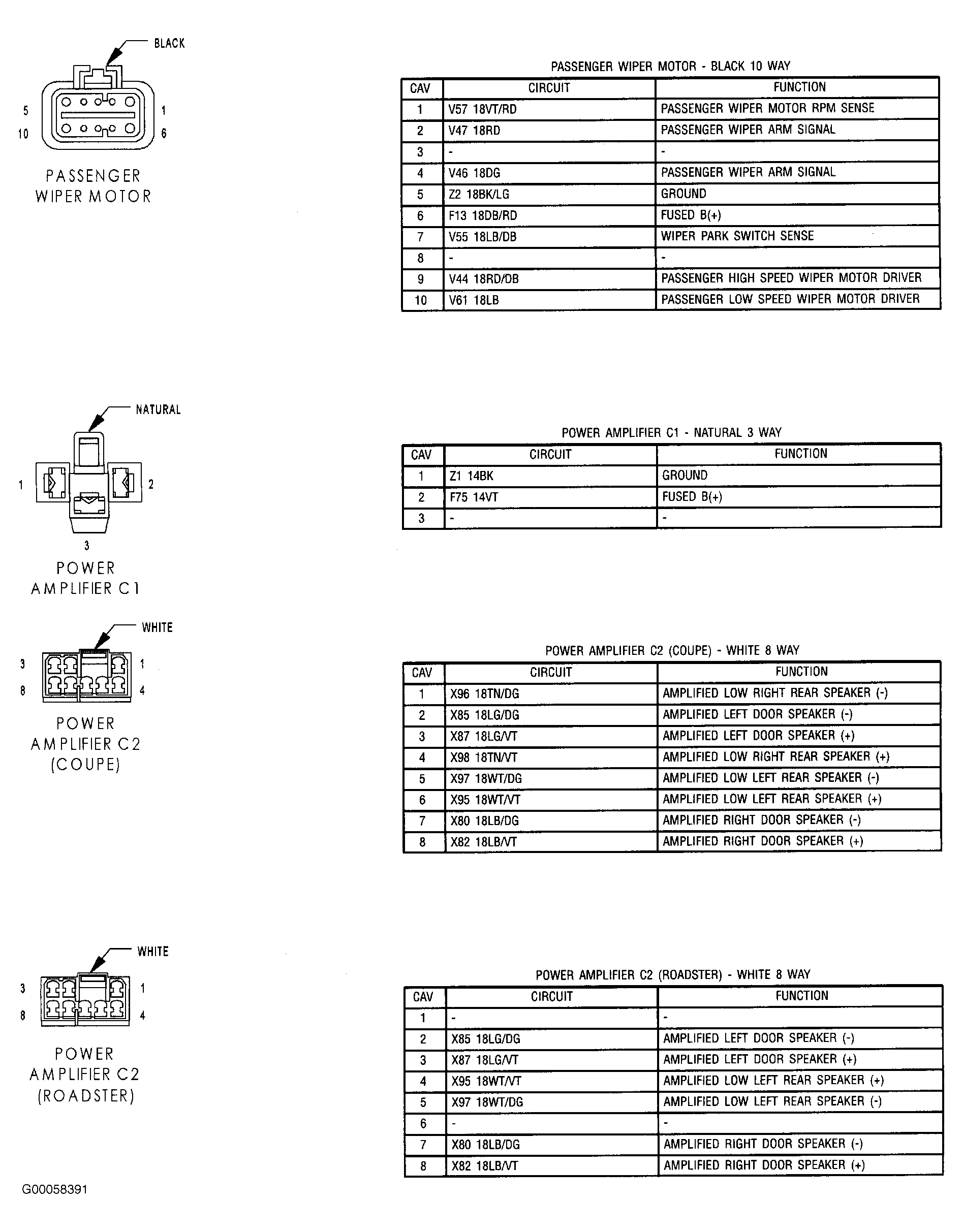

Fig 34: Connector Identification (34 Of 47)
Courtesy of DAIMLERCHRYSLER CORPORATION

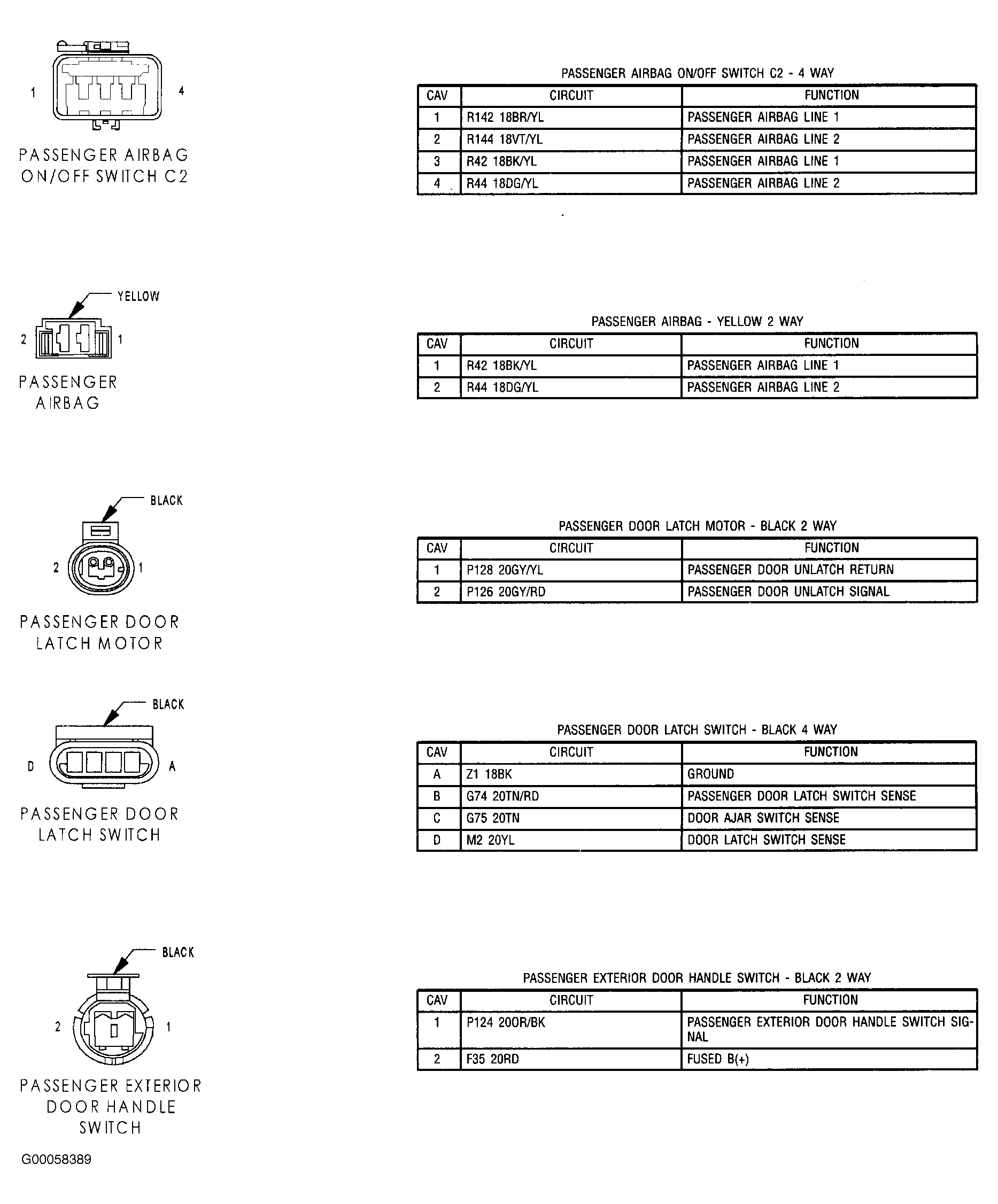

Fig 35: Connector Identification (35 Of 47)
Courtesy of DAIMLERCHRYSLER CORPORATION

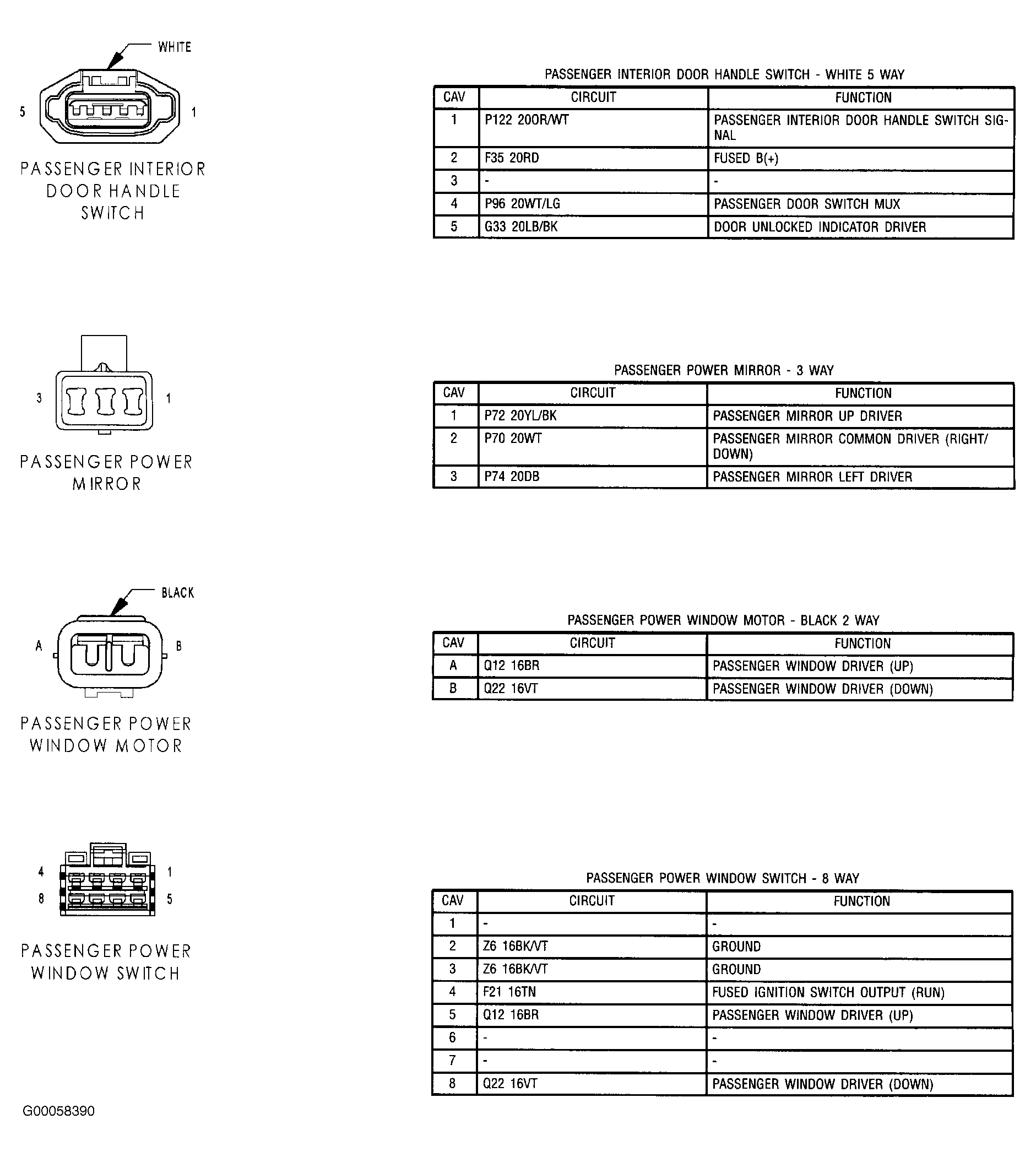

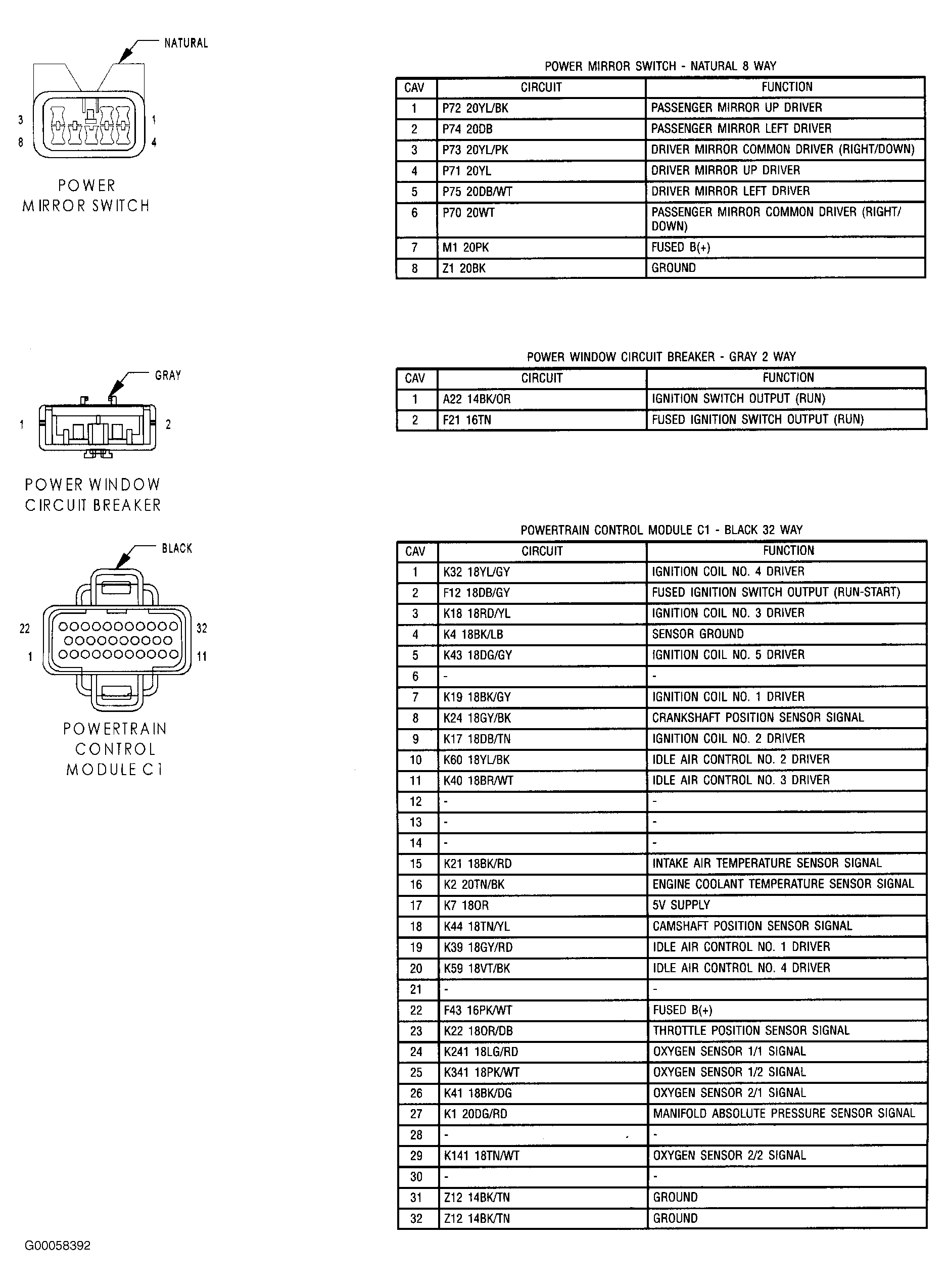

Fig 36: Connector Identification (36 Of 47)
Courtesy of DAIMLERCHRYSLER CORPORATION

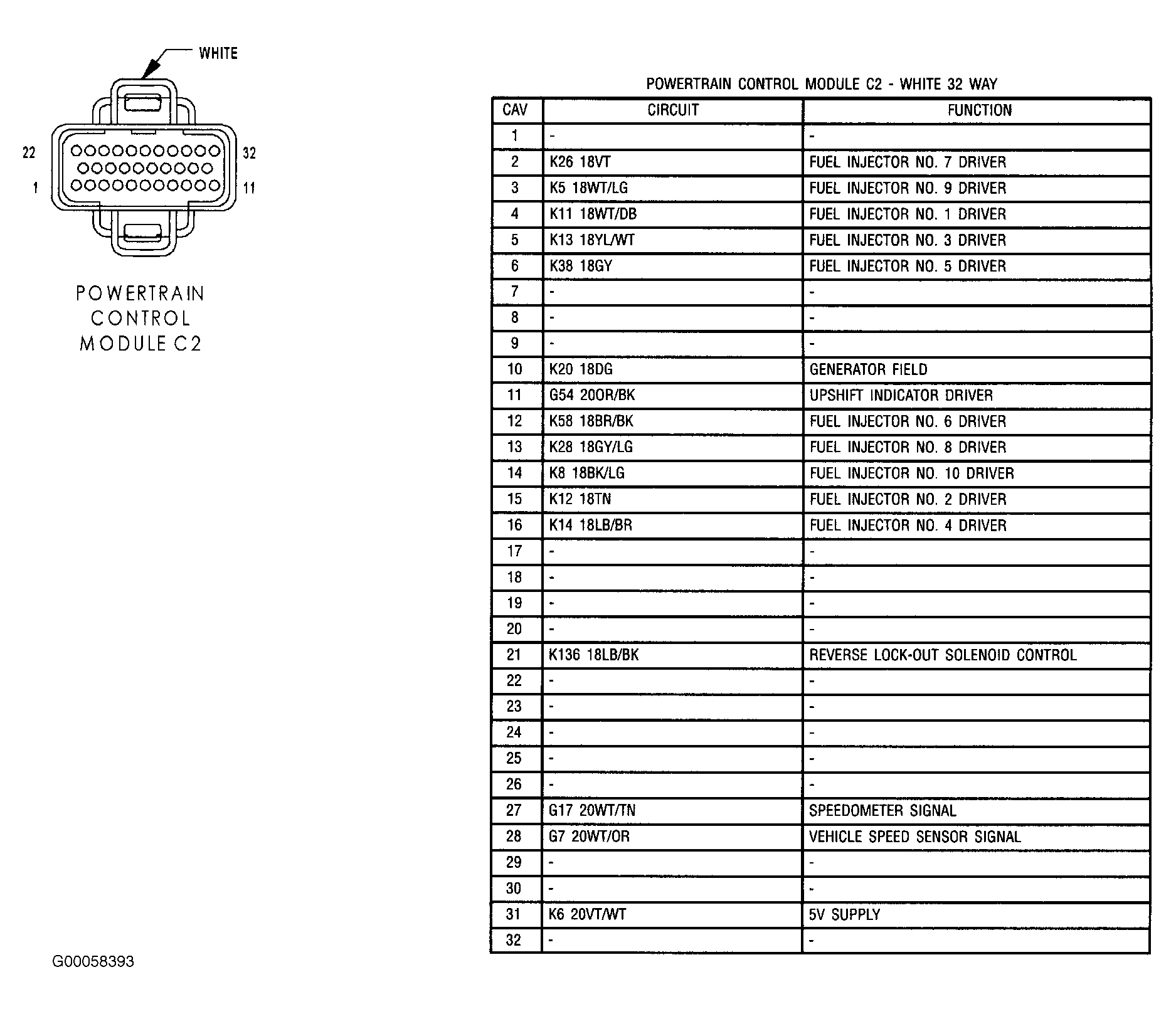

Fig 37: Connector Identification (37 Of 47)
Courtesy of DAIMLERCHRYSLER CORPORATION

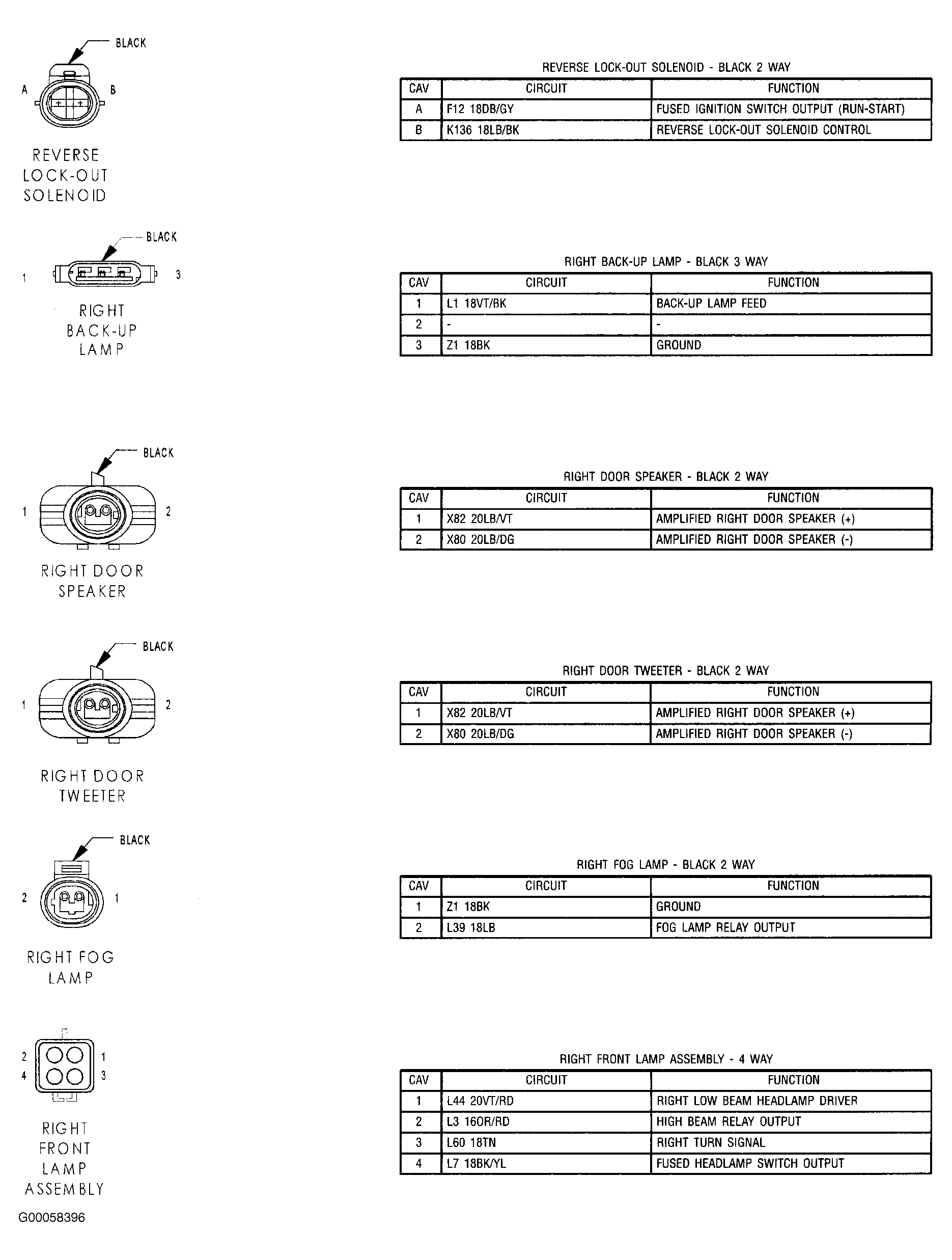

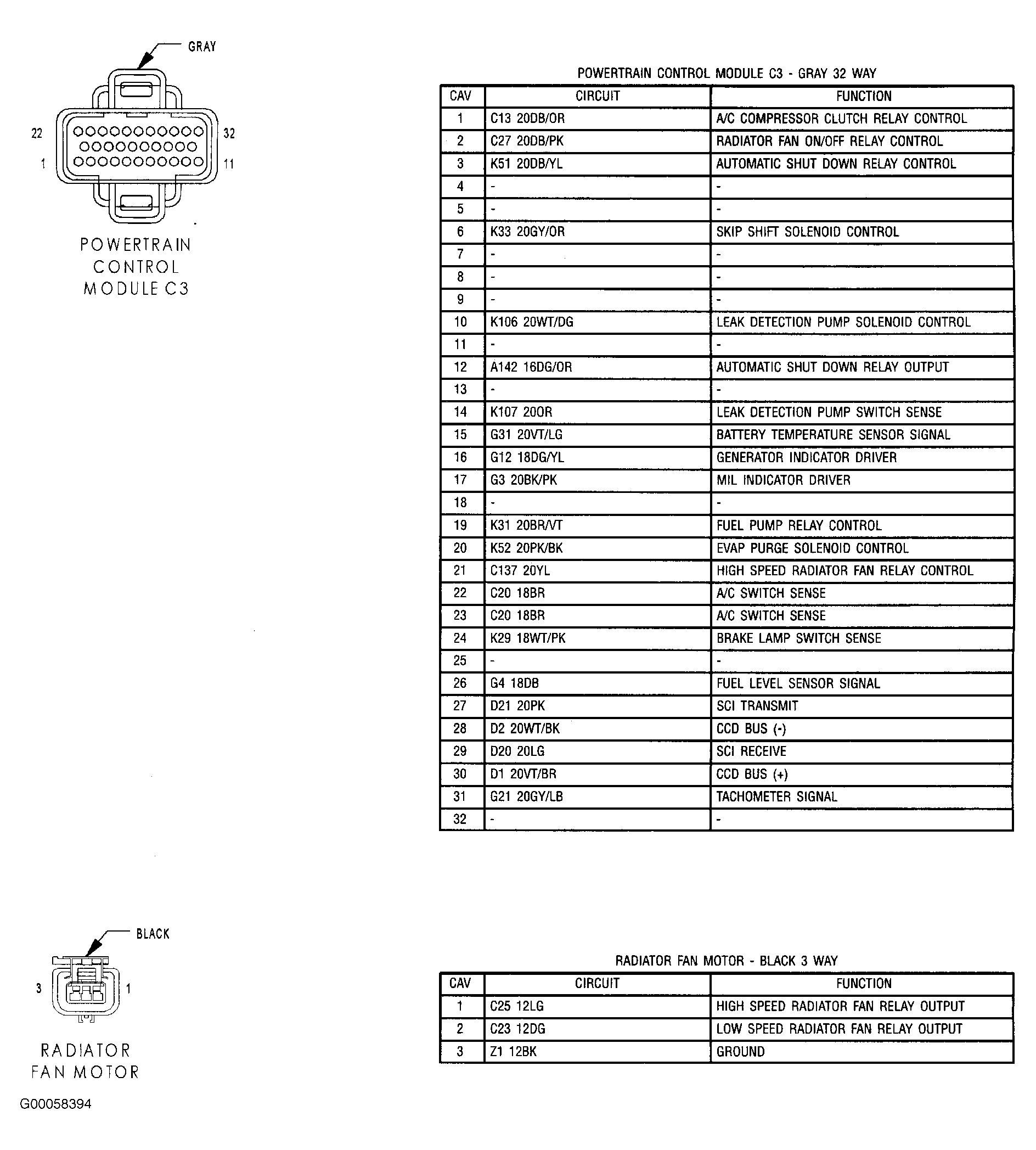

Fig 38: Connector Identification (38 Of 47)
Courtesy of DAIMLERCHRYSLER CORPORATION
Fig 39: Connector Identification (39 Of 47)
Courtesy of DAIMLERCHRYSLER CORPORATION
Fig 40: Connector Identification (40 Of 47)
Courtesy of DAIMLERCHRYSLER CORPORATION

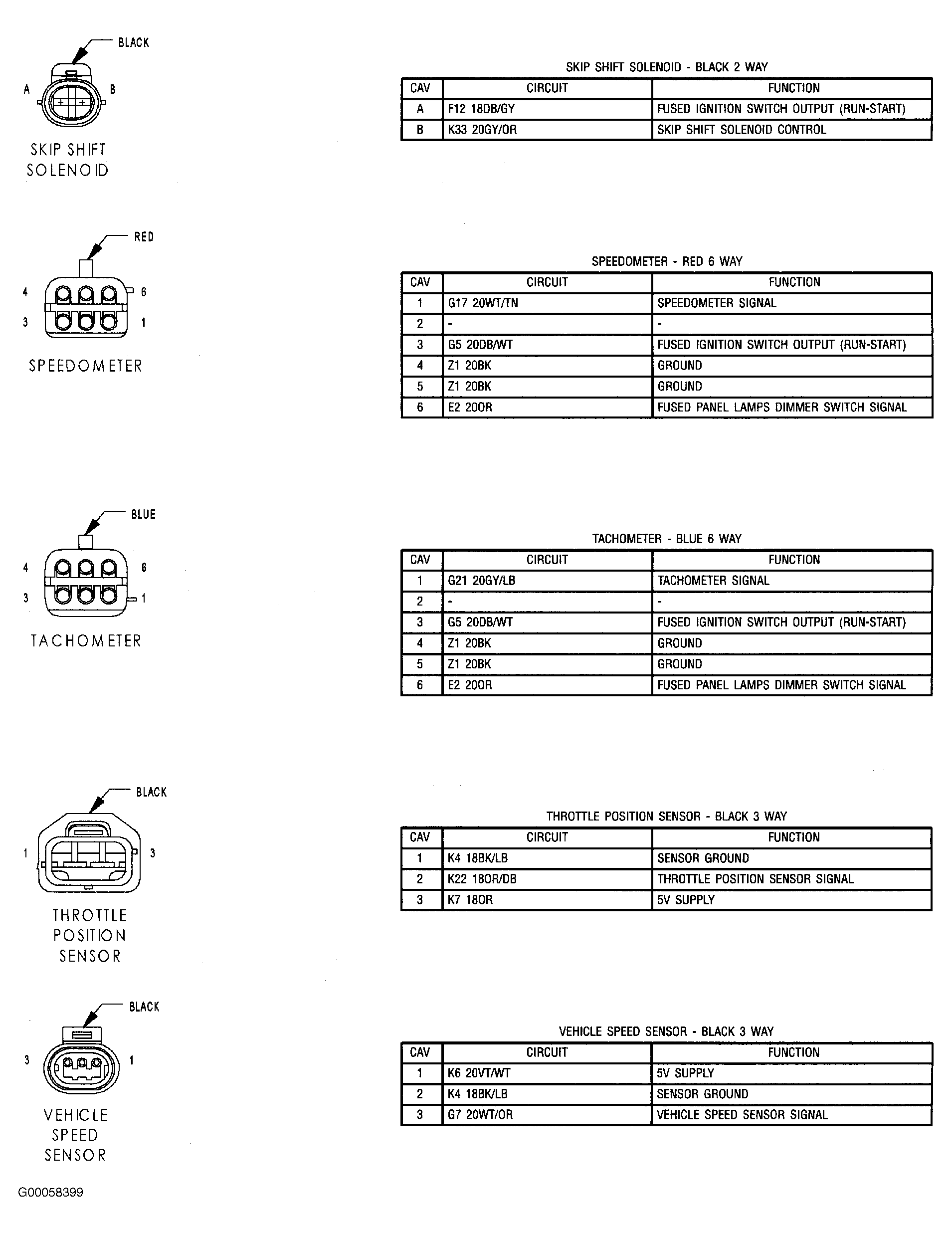

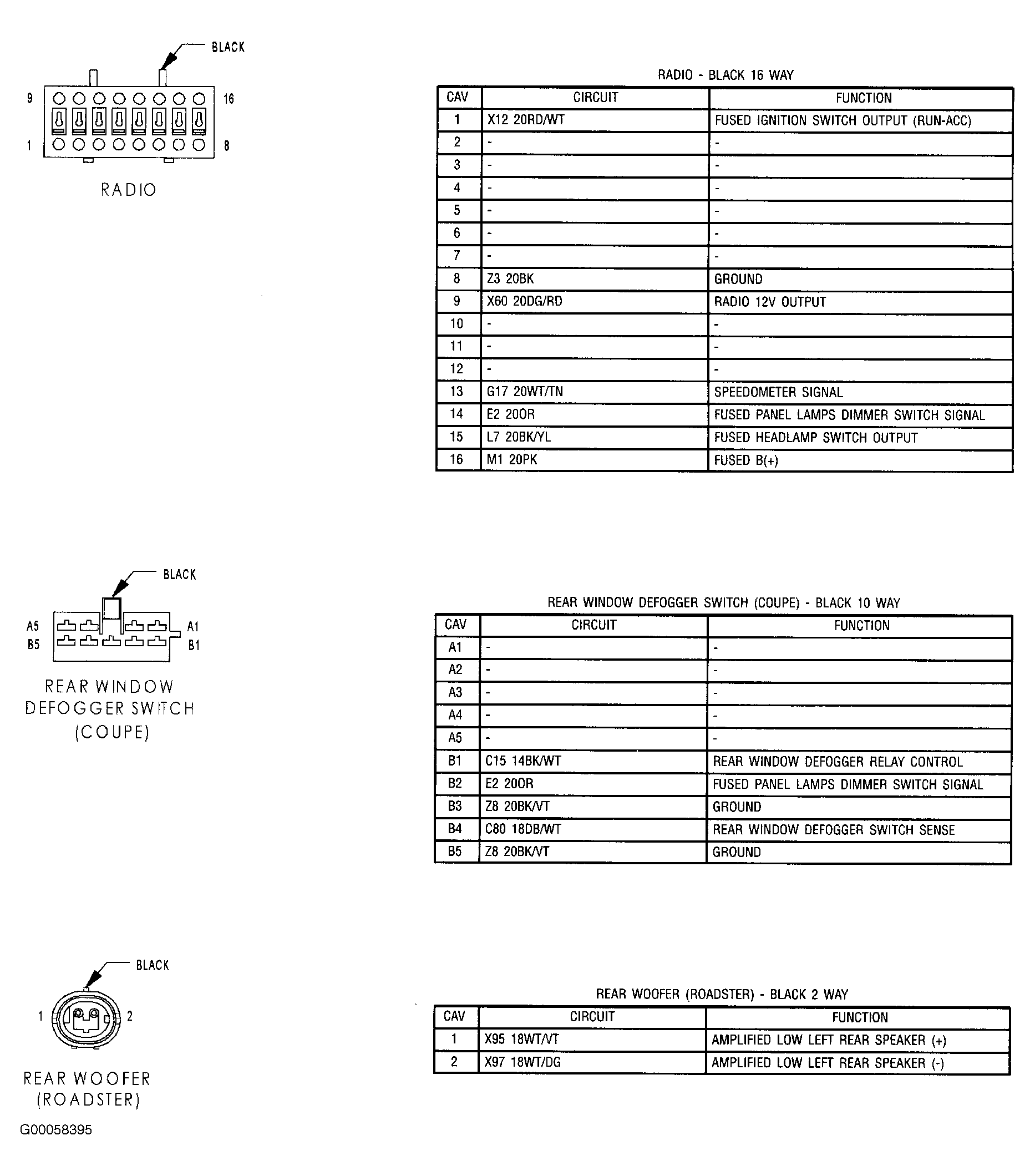

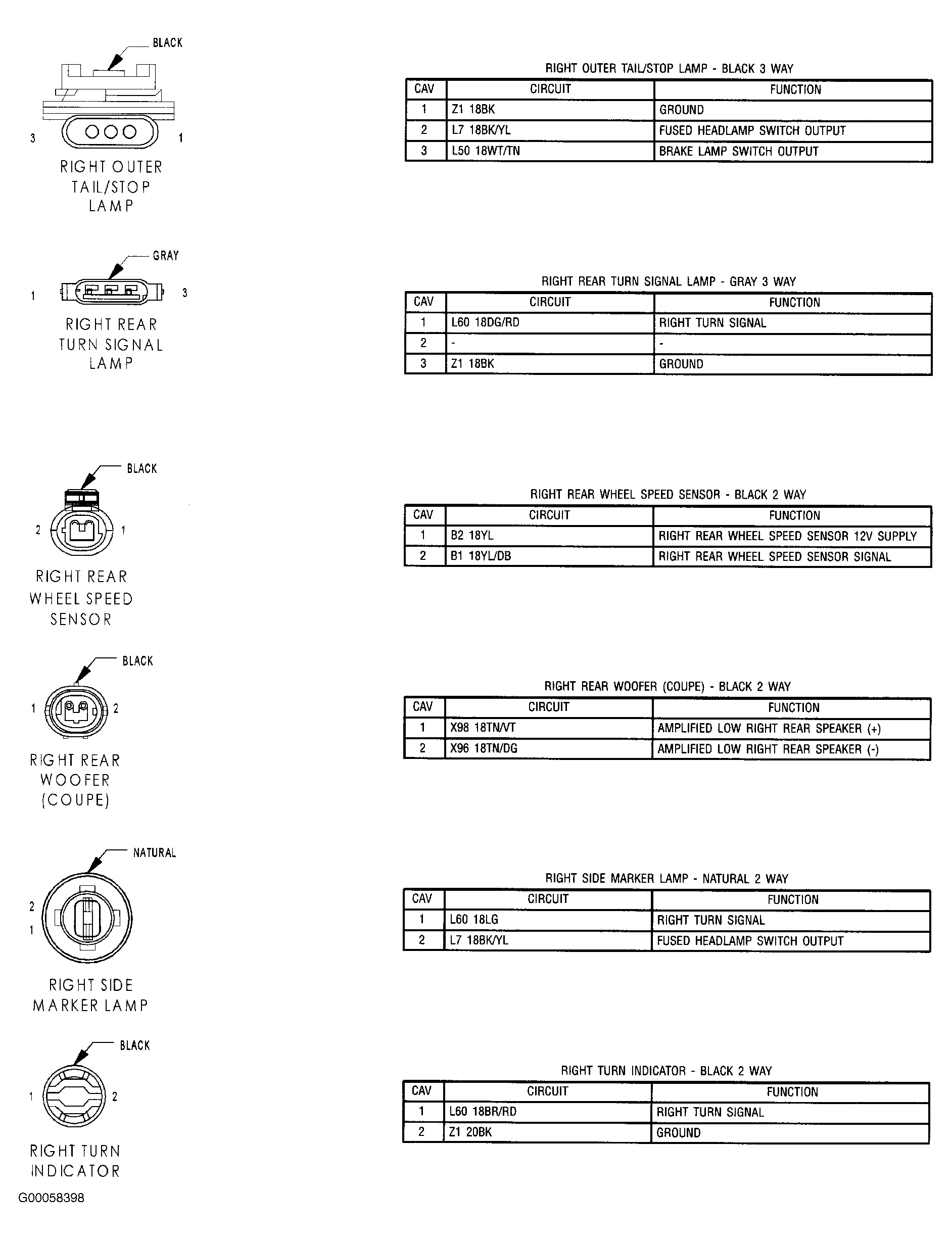

Fig 41: Connector Identification (41 Of 47)
Courtesy of DAIMLERCHRYSLER CORPORATION

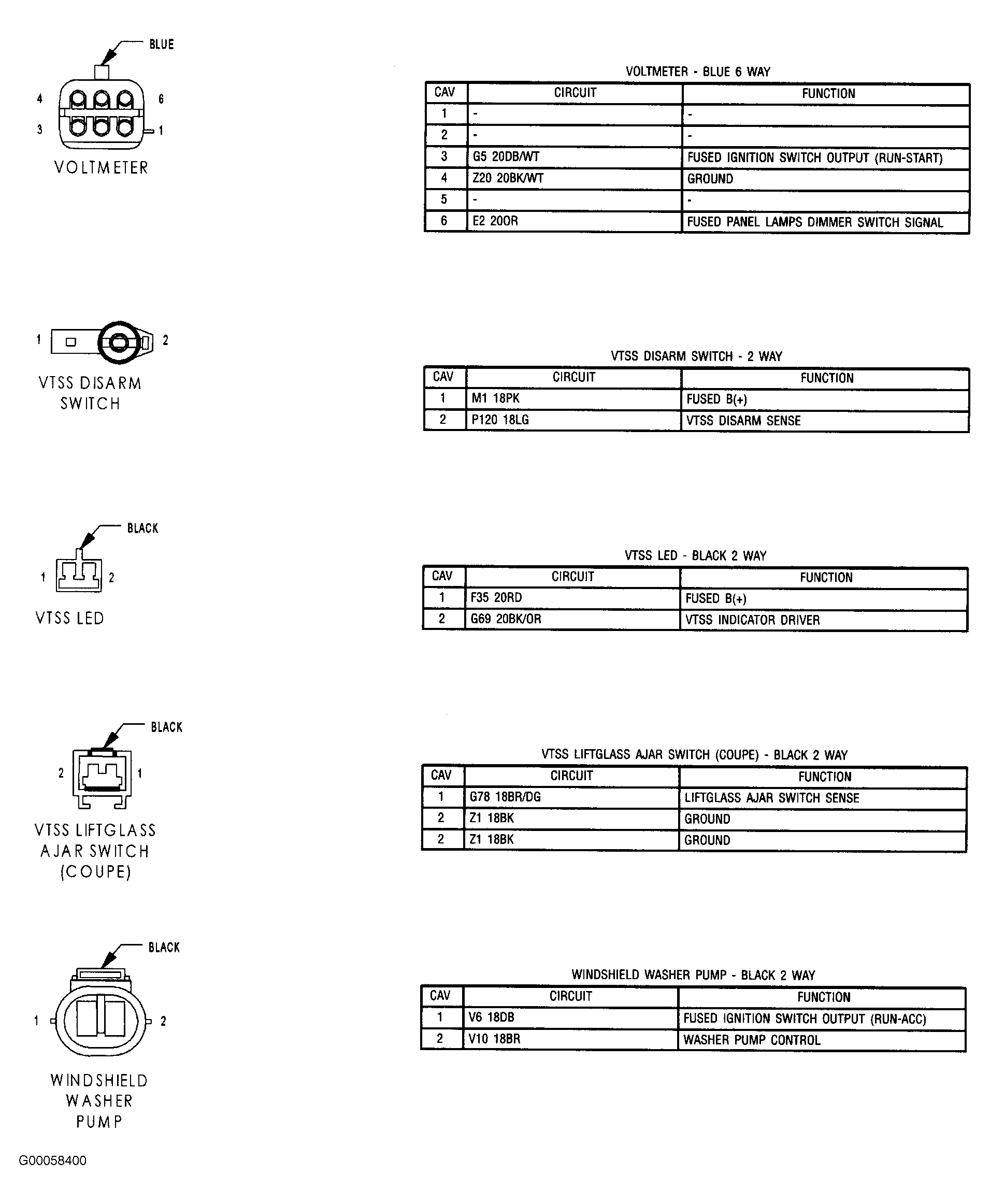

Fig 42: Connector Identification (42 Of 47)
Courtesy of DAIMLERCHRYSLER CORPORATION

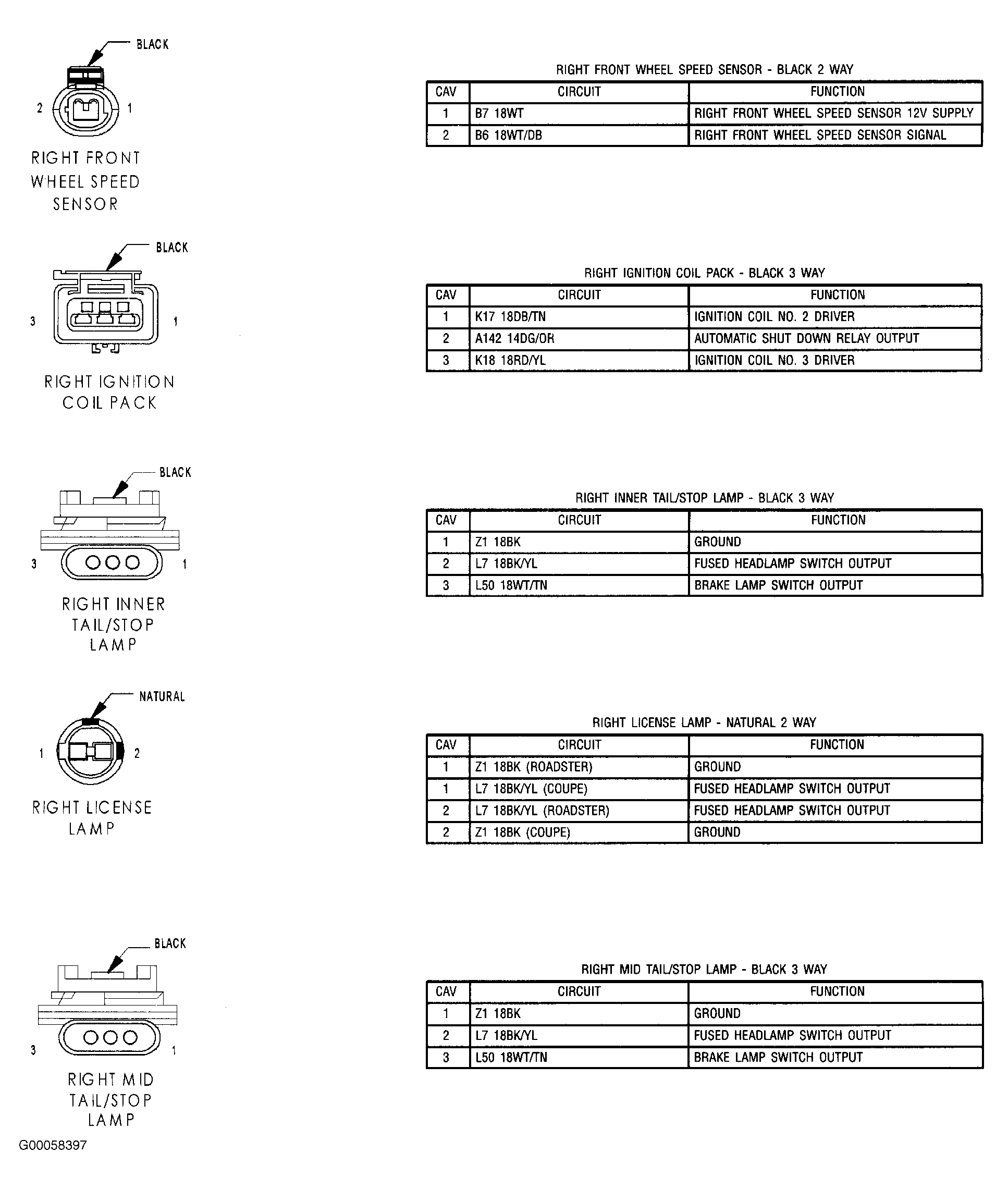

Fig 43: Connector Identification (43 Of 47)
Courtesy of DAIMLERCHRYSLER CORPORATION
Fig 44: Connector Identification (44 Of 47)
Courtesy of DAIMLERCHRYSLER CORPORATION
Fig 45: Connector Identification (45 Of 47)
Courtesy of DAIMLERCHRYSLER CORPORATION
Fig 46: Connector Identification (46 Of 47)
Courtesy of DAIMLERCHRYSLER CORPORATION

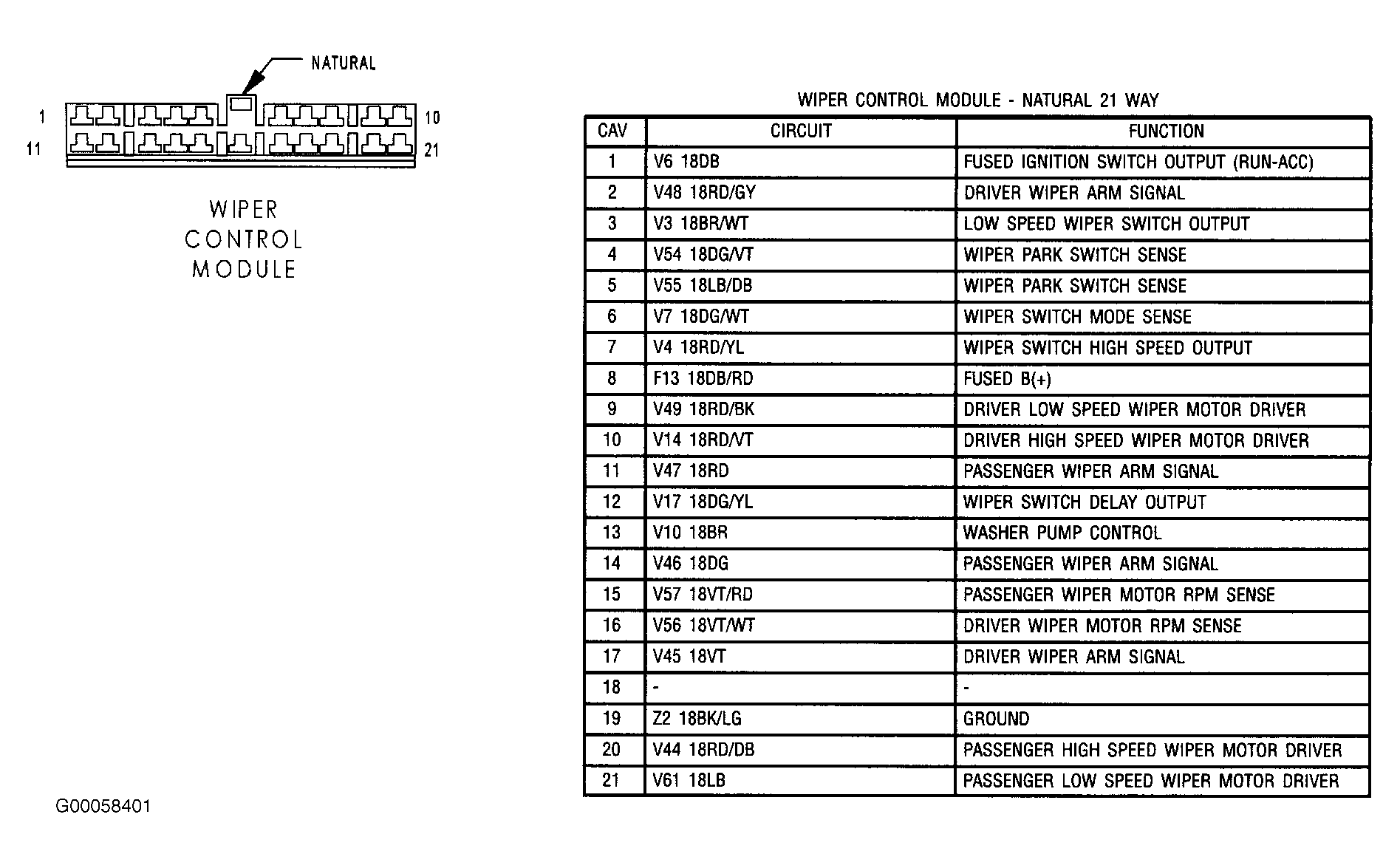

Fig 47: Connector Identification (47 Of 47)
Courtesy of DAIMLERCHRYSLER CORPORATION
