Checking A No Crank Condition: Notes

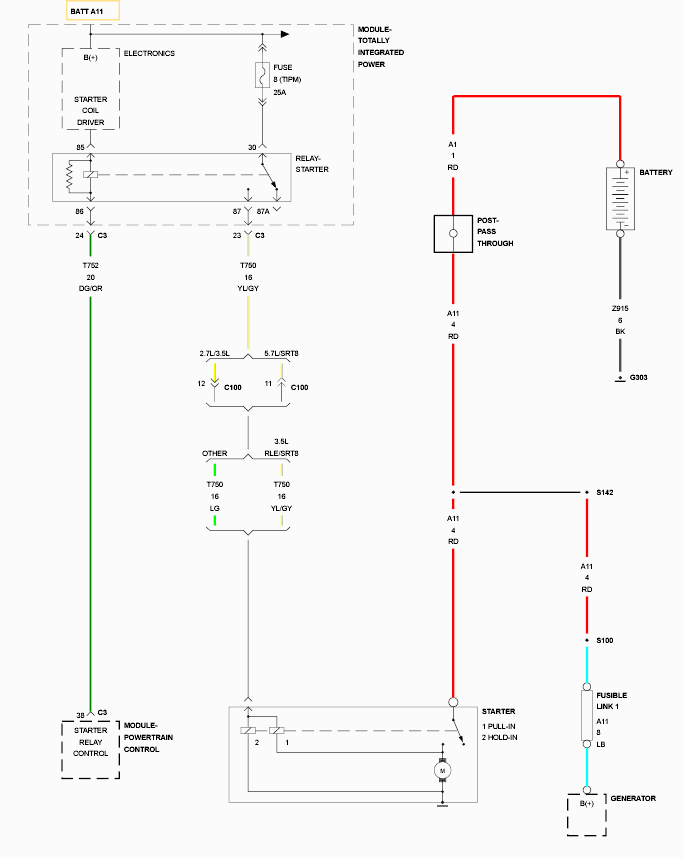

For a complete wiring diagram, refer to appropriate SYSTEM WIRING DIAGRAMS article(s).
| Possible Causes |
|---|
| MECHANICAL CONDITION |
| SHIFT CABLE ADJUSTMENT |
| BATTERY CIRCUIT RESISTANCE TOO HIGH |
| (T752) STARTER RELAY CONTROL CIRCUIT SHORTED TO VOLTAGE |
| (T752) STARTER RELAY CONTROL CIRCUIT SHORTED TO GROUND |
| (T752) STARTER RELAY CONTROL CIRCUIT OPEN OR EXCESSIVE RESISTANCE |
| (T750) STARTER RELAY OUTPUT CIRCUIT SHORTED TO VOLTAGE |
| (T750) STARTER RELAY OUTPUT CIRCUIT SHORTED TO GROUND |
| (T750) STARTER RELAY OUTPUT CIRCUIT OPEN OR EXCESSIVE RESISTANCE |
| STARTER RELAY |
| STARTER |
| TOTALLY INTEGRATED POWER MODULE (TIPM) |
| POWERTRAIN CONTROL MODULE (PCM) |
