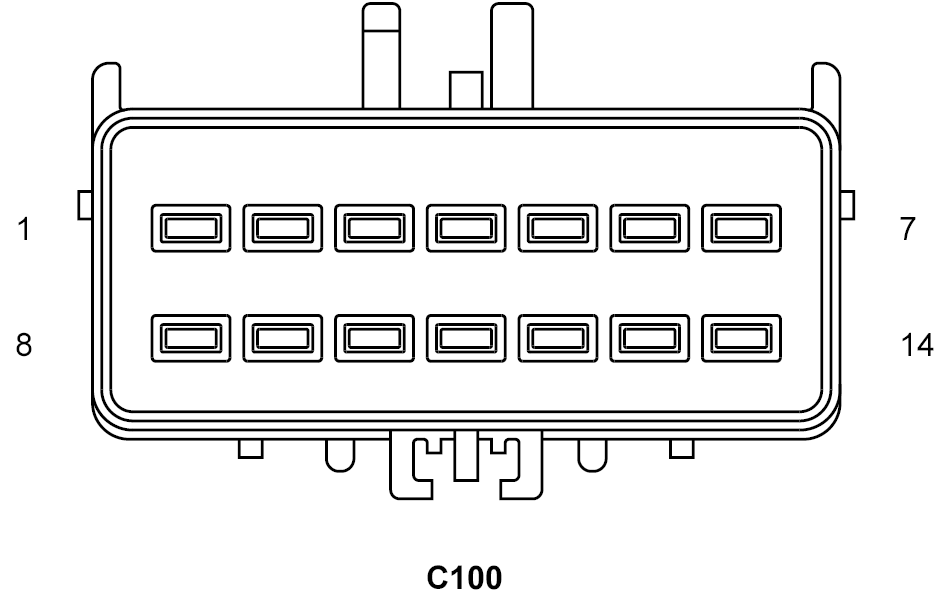

Inline Connector End View (C100 )
C100 - 14-WAY FEMALE
| CAV | CIRCUIT | FUNCTION |
| 1 | R80 20LB/TN | RIGHT FRONT IMPACT SENSOR SIGNAL |
| 2 | R82 20WT/LB | RIGHT FRONT IMPACT SENSOR GROUND |
| 3 | L60 18WT/TN | RIGHT FRONT TURN SIGNAL LAMP DRIVER |
| 4 | R81 20LB/WT | LEFT FRONT IMPACT SENSOR GROUND |
| 5 | R79 20LB/VT | LEFT FRONT IMPACT SENSOR SIGNAL |
| 6 | L61 18LG/WT | LEFT FRONT TURN SIGNAL LAMP DRIVER |
| 7 | C918 20BK/LB | SENSOR GROUND |
| 8 | C818 20LB/OR | A/C PRESSURE SENSOR SUPPLY |
| 9 | C18 20LB/BR | A/C PRESSURE TRANSDUCER SIGNAL |
| 10 | G31 20OR/VT | AAT SIGNAL |
| 11 | D508 20WT/GY | COM-LIN TIRE PRESSURE MONITOR LAN (TIRE PRESSURE MONITOR) |
| 12 | F316 20PK/OR | FUSED ACCESSORY RELAY OUTPUT (TIRE PRESSURE MONITOR) |
| 13 | - | - |
| 14 | - | - |
C100 - LT. GRAY 14-WAY MALE
| CAV | CIRCUIT | FUNCTION |
| 1 | R80 20LB/TN | RIGHT FRONT IMPACT SENSOR SIGNAL |
| 2 | R82 20WT/LB | RIGHT FRONT IMPACT SENSOR GROUND |
| 3 | L60 18WT/TN | RIGHT FRONT TURN SIGNAL LAMP DRIVER |
| 4 | R81 20LB/WT | LEFT FRONT IMPACT SENSOR GROUND |
| 5 | R79 20LB/VT | LEFT FRONT IMPACT SENSOR SIGNAL |
| 6 | L61 18LG/WT | LEFT FRONT TURN SIGNAL LAMP DRIVER |
| 7 | C918 20BK/LB | SENSOR GROUND |
| 8 | C818 20LB/OR | A/C PRESSURE SENSOR SUPPLY |
| 9 | C18 20LB/BR | A/C PRESSURE TRANSDUCER SIGNAL |
| 10 | G31 20OR/VT | AAT SIGNAL |
| 11 | D508 20WT/GY | COM-LIN TIRE PRESSURE MONITOR LAN (TIRE PRESSURE MONITOR) |
| 12 | F316 20PK/OR | FUSED ACCESSORY RELAY OUTPUT (TIRE PRESSURE MONITOR) |
| 13 | - | - |
| 14 | - | - |
