Left Front Wheel Speed Sensor (Sensor Side) Connector End View

WARNING: This page is about a different car, the 2009 Dodge Caliber and 2008 Dodge Caliber. However, it is still accessible from the selected car via links, so may be relevant.

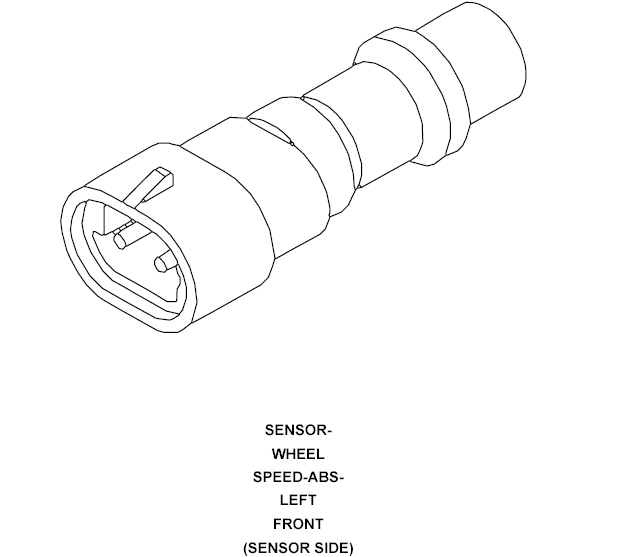

SENSOR-WHEEL SPEED-ABS-LEFT FRONT - 2-WAY (SENSOR SIDE)

GPM881001Courtesy of CHRYSLER CORP.
CAV  CIRCUIT  FUNCTION
1 DG/LG LEFT FRONT WHEEL SPEED SENSOR 12 VOLT SUPPLY
2 DG/TN LEFT FRONT WHEEL SPEED SENSOR SIGNAL
