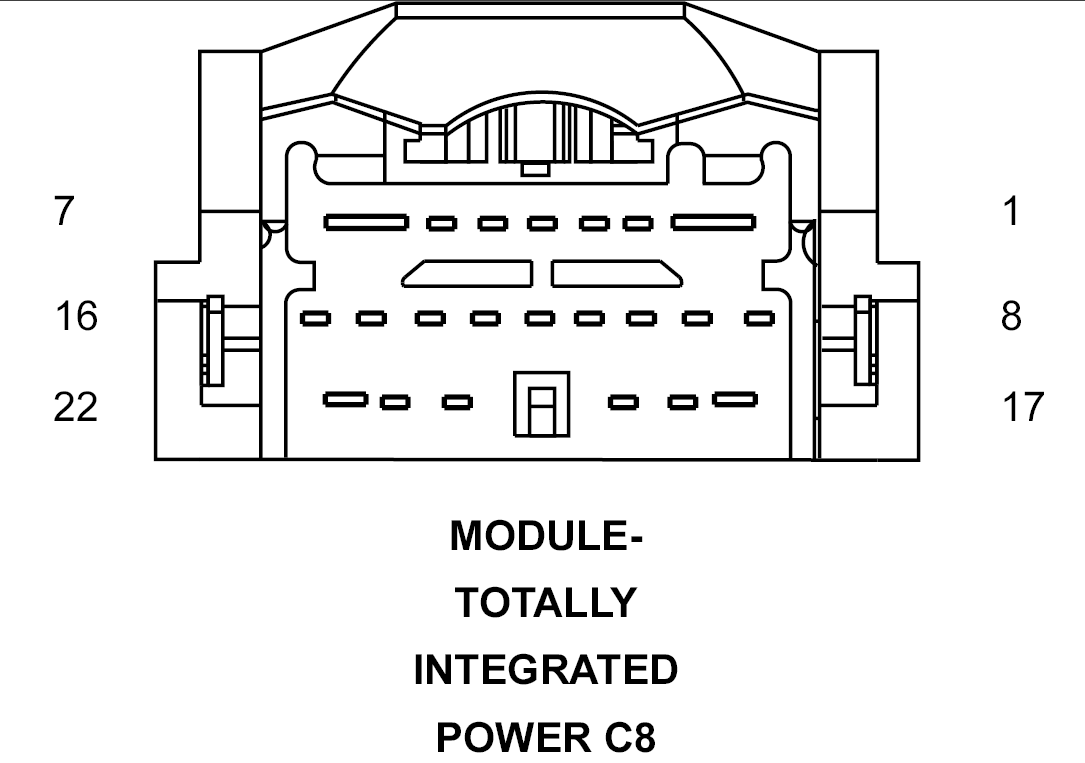

Totally Integrated Power Module Connector End View (C8)
MODULE-TOTALLY INTEGRATED POWER C8 - 22-WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | C7 12LB/BK | BLOWER MOTOR CONTROL |
| 2 | A927 16RD/YL | FUSED B(+) |
| 3 | A415 20RD/TN | FUSED B(+) (I.O.D.) |
| 4 | A414 20RD | FUSED B(+) (I.O.D.) |
| 5 | - | - |
| 6 | A420 16RD/DG | FUSED B(+) |
| 7 | A14 12RD/YL | FUSED B(+) |
| 8 | F937 16PK/TN | FUSED IGNITION SWITCH OUTPUT (RUN) |
| 9 | C16 20DB/GY | FUSED REAR WINDOW DEFOGGER CONTROL OUTPUT |
| 10 | - | - |
| 11 | L1 20VT/BK | BACKUP LAMP SWITCH OUTPUT |
| 12 | F929 20YL | FUSED IGNITION SWITCH OUTPUT (RUN) |
| 13 | A411 20RD/BK | FUSED B(+) (I.O.D.) |
| 14 | A419 16RD/WT | FUSED B(+) |
| 15 | - | - |
| 16 | - | - |
| 17 | C515 10LB/OR | REAR WINDOW DEFOGGER CONTROL OUTPUT |
| 18 | A413 18RD/DG | FUSED B(+) (I.O.D.) |
| 19 | - | - |
| 20 | F985 16YL/RD | FUSED IGNITION SWITCH OUTPUT (RUN-ACC) |
| 21 | F986 18YL/WT | FUSED IGNITION SWITCH OUTPUT (RUN/ACC) |
| 22 | K542 12BR | ASD RELAY OUTPUT |
