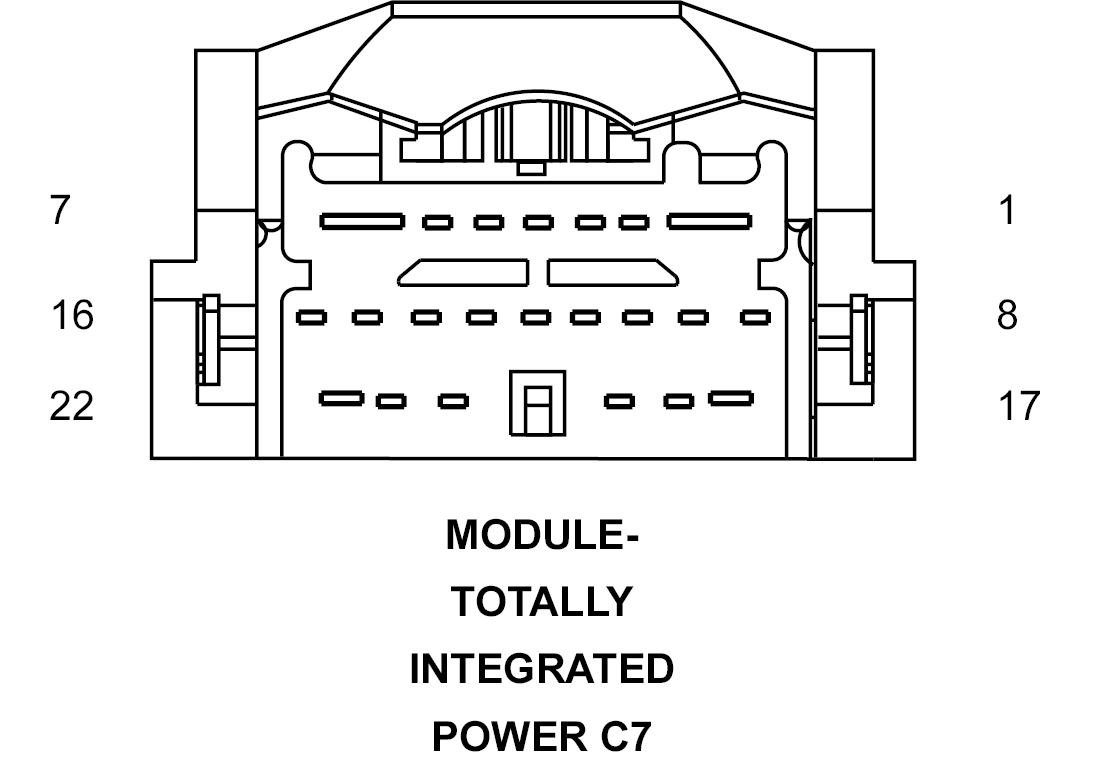

Totally Integrated Power Module Connector End View (C7)
MODULE-TOTALLY INTEGRATED POWER C7 - 22-WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | A925 12RD | FUSED B(+) |
| 2 | - | - |
| 3 | A924 18RD | FUSED B(+) |
| 4 | A952 20RD | FUSED B(+) |
| 5 | F200 20PK/LB | FUSED IGNITION SWITCH OUTPUT (RUN-START) |
| 6 | - | - |
| 7 | F100 18PK/VT | FUSED IGNITION SWITCH OUTPUT (RUN) |
| 8 | A929 12RD/DB | FUSED RUN/ACCESSORY CONTROL OUTPUT |
| 9 | A933 18RD | FUSED B(+) |
| 10 | - | - |
| 11 | N1 16DB/OR | FUEL PUMP CONTROL OUTPUT |
| 12 | - | - |
| 13 | A417 20RD | FUSED B(+) |
| 14 | A950 18RD/WT | FUSED B(+) |
| 15 | A418 18PK/YL | FUSED B(+) (I.O.D.) |
| 16 | A412 18RD | FUSED B(+) (I.O.D.) |
| 17 | A16 10RD/BR | FUSED B(+) |
| 18 | A932 16RD/TN | DOOR LOCK POWER-FUSED B(+) |
| 19 | F996 20PK/OR | FUSED IGNITION SWITCH OUTPUT (RUN-ACC) |
| 20 | - | - |
| 21 | F981 16PK/YL | FUSED IGNITION SWITCH OUTPUT (RUN-ACC) |
| 22 | - | - |
