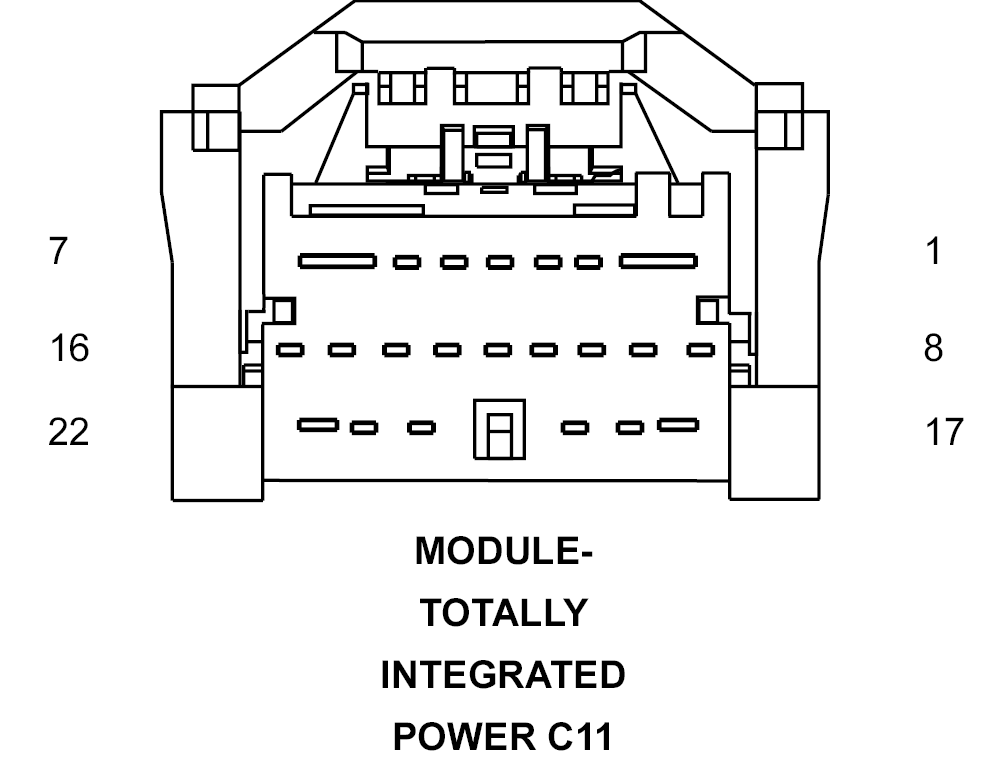

Totally Integrated Power Module Connector End View (C11)
MODULE-TOTALLY INTEGRATED POWER C11 - 22-WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | K342 14BR/WT | FUSED ASD RELAY OUTPUT |
| 2 | - | - |
| 3 | A937 14RD/GY | FUSED B(+) (BASE) |
| 3 | A937 14RD | FUSED B(+) (EXCEPT BASE) |
| 4 | - | - |
| 5 | L89 18WT/YL | FRONT FOG LAMP CONTROL OUTPUT |
| 6 | L90 18WT/OR | FRONT FOG LAMP CONTROL OUTPUT |
| 7 | N201 20DB/LG | LOW SPEED RAD FAN CONTROL |
| 8 | X22 20GY/LB | HORN CONTROL OUTPUT |
| 9 | X21 20GY/YL | HORN CONTROL OUTPUT |
| 10 | W4 16BR/OR | FRONT WIPER HIGH SPEED CONTROL OUTPUT |
| 11 | A935 20RD/GY | FUSED B(+) |
| 12 | W3 16BR/WT | FRONT WIPER LOW SPEED CONTROL OUTPUT |
| 13 | - | - |
| 14 | A922 12RD | FUSED B(+) (VALVE) |
| 15 | - | - |
| 16 | - | - |
| 17 | A921 12RD | FUSED B(+) (PUMP) |
| 18 | - | - |
| 19 | A931 18BR/WT | FUSED B(+) |
| 20 | - | - |
| 21 | Z971 12BK | GROUND |
| 22 | N112 20DB/OR | HIGH SPEED RAD FAN CONTROL |
