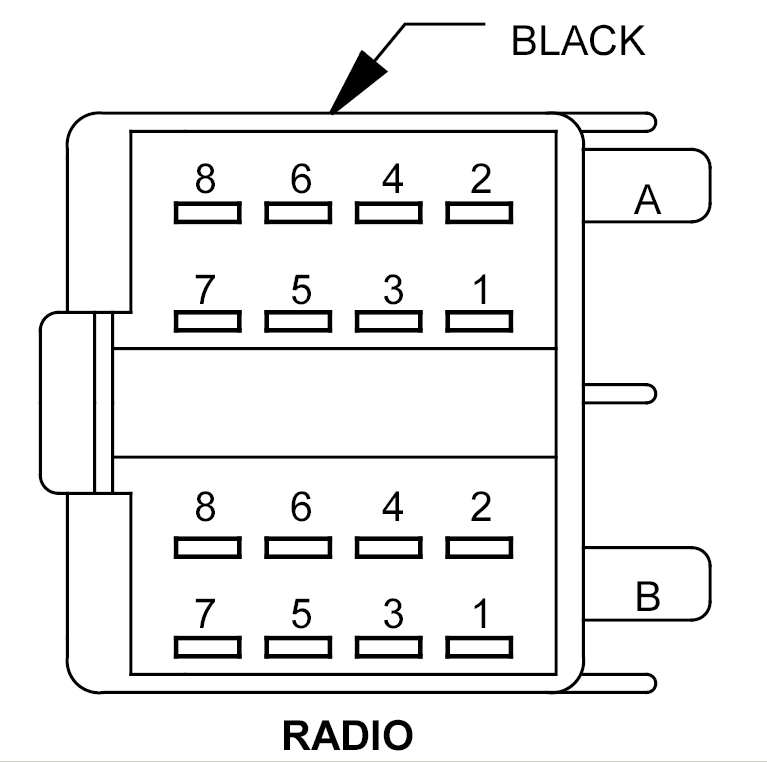

Radio Connector End View
RADIO - BLACK 16-WAY
| CAV | CIRCUIT | FUNCTION |
| 1B | - | - |
| 1A | 20DG/WT | WHEEL SPEED SENSOR OUTPUT (NAVIGATION) |
| 2B | - | - |
| 2A | 20GY/YL | BACKUP LAMP SWITCH OUTPUT (M/T EXCEPT NAVIGATION) |
| 2A | 20GY/YL | SHIFT LEVER ASSEMBLY REVERSE SUPPLY VOLTAGE (NAVIGATION) |
| 2A | 20GY/YL | SHIFT LEVER ASSEMBLY REVERSE SUPPLY VOLTAGE (NAVIGATION) |
| 3A | - | - |
| 3B | 18YL | RIGHT REAR SPEAKER (-) (AMPLIFIER) |
| 3B | 16YL | RIGHT DOOR SPEAKER (+) (EXCEPT AMPLIFIER) |
| 4A | 14RD/DG | FUSED B(+) |
| 4B | 18YL/VT | LEFT REAR SPEAKER (+) (AMPLIFIER) |
| 4B | 16YL/BK | RIGHT DOOR SPEAKER (-) (EXCEPT AMPLIFIER) |
| 5A | 18BL/DG | ENABLE SIGNAL TO AMPLIFIER |
| 5B | 18BL | RIGHT DOOR SPEAKER (-) (AMPLIFIER) |
| 5B | 16WT | LEFT DOOR SPEAKER (+) (EXCEPT AMPLIFIER) |
| 6A | 20GY/BL | FUSED ILLUMINATION FEED |
| 6B | 18BL/BR | LEFT DOOR SPEAKER (+) (AMPLIFIER) |
| 6B | 16WT/YL | LEFT DOOR SPEAKER (-) (EXCEPT AMPLIFIER) |
| 7B | - | - |
| 7A | 16PK/YL/DG | FUSED IGNITION SWITCH OUTPUT |
| 8B | - | - |
| 8A | 14BR | GROUND |
