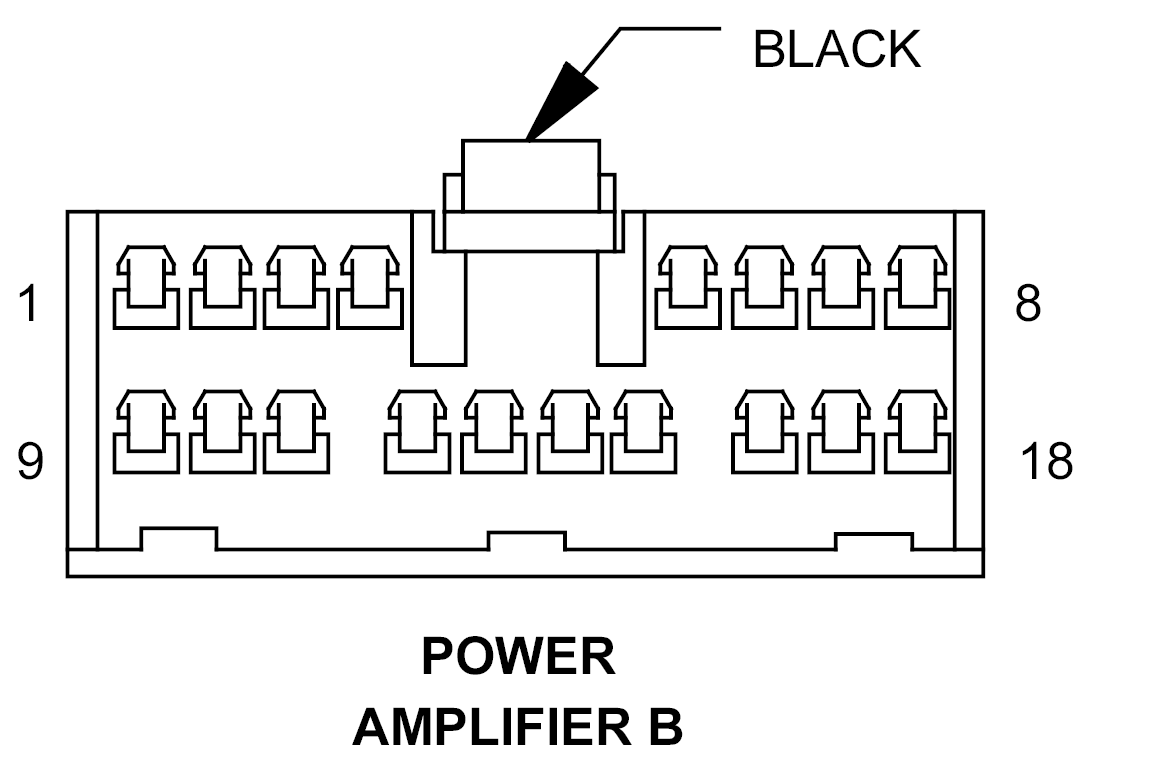

Power B Amplifier Connector End View
POWER AMPLIFIER B - BLACK 18-WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | 16RD/YL | FUSED B(+) |
| 2 | 18BL/DG | ENABLE SIGNAL TO AMPLIFIER (ZH27) |
| 3 | 20DG/WT | WHEEL SPEED SENSOR OUTPUT |
| 4 | 16BK/RD | LEFT REAR SPEAKER GROUND |
| 5 | 16BL/RD | AMPLIFIED RIGHT REAR SPEAKER (+) |
| 6 | 16PK | AMPLIFIED LEFT REAR SPEAKER (+) |
| 7 | 16BK/PK | AMPLIFIED RIGHT DOOR SPEAKER (+) |
| 8 | 16BK/BL | AMPLIFIED LEFT DOOR SPEAKER (+) |
| 9 | 16RD/YL | FUSED B(+) |
| 10 | - | - |
| 11 | - | - |
| 12 | 16BL | LEFT REAR SPEAKER SUPPLY VOLTAGE |
| 13 | 16RD/YL | RIGHT REAR SPEAKER GROUND |
| 14 | 16VT | RIGHT REAR SPEAKER SUPPLY VOLTAGE |
| 15 | 16BK/YL | AMPLIFIED RIGHT REAR SPEAKER (-) |
| 16 | 16DG | AMPLIFIED LEFT REAR SPEAKER (-) |
| 17 | 16BR/YL | AMPLIFIED RIGHT DOOR SPEAKER (-) |
| 18 | 16BR/DG | AMPLIFIED LEFT DOOR SPEAKER (-) |
