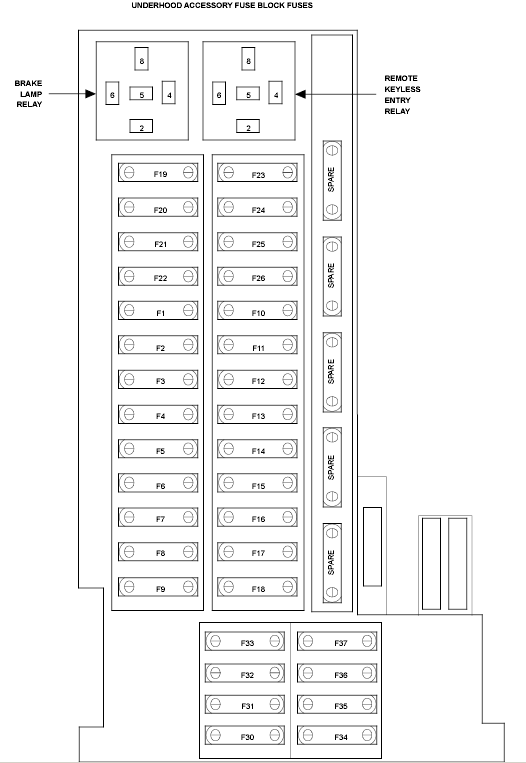

Underhood Accessory Fuse Block Fuses Connector End View
UNDERHOOD ACCESSORY FUSE BLOCK FUSES
| CAV | CIRCUIT | FUNCTION |
| 1 | 20PK/YL/DG | FUSED IGNITION SWITCH OUTPUT |
| 1 | 20PK/YL/DG | FUSED IGNITION SWITCH OUTPUT |
| 1 | 20RD/YL | FUSED IGNITION SWITCH OUTPUT (A/T) |
| 1 | 20PK/YL/BK | FUSED IGNITION SWITCH OUTPUT (EUROPE) |
| 2 | 20PK/YL/DG | FUSED IGNITION SWITCH OUTPUT |
| 3 | 20PK/YL/DG | FUSED IGNITION SWITCH OUTPUT |
| 3 | 20PK/YL/DG | FUSED IGNITION SWITCH OUTPUT |
| 4 | 18PK/RD/WT | FUSED HEATED MIRROR SUPPLY |
| 4 | 18PK/RD/WT | FUSED HEATED MIRROR SUPPLY |
| 5 | 14RD/YL | FUSED B(+) (ZH27) |
| 5 | 16PK/YL/DG | FUSED IGNITION SWITCH OUTPUT (ZH29) |
| 6 | 12RD/YL | FUSED B(+) (ZH27) |
| 6 | 18PK/RD/WT | FUSED B(+) (ZH29) |
| 7 | 20RD/YL | FUSED B(+) |
| 7 | 20PK/RD/WT | FUSED B(+) (EXPORT) |
| 8 | 14RD/DG | FUSED B(+) |
| 9 | 20PK/RD | FUSED IGNITION SWITCH OUTPUT (EXCEPT EXPORT) |
| 9 | 16RD/YL | FUSED B(+) (EXPORT) |
| 9 | 16RD/GY | FUSED B(+) (EXPORT) |
| 10 | 18BK/RD | FUSED IGNITION SWITCH OUTPUT |
| 11 | 16BK/YL | FUSED IGNITION SWITCH OUTPUT |
| 12 | 18PK/RD/WT | FUSED IGNITION SWITCH OUTPUT |
| 13 | 16RD/GY | FUSED B(+) (EXCEPT EXPORT) |
| 13 | 20RD/GY | FUSED B(+) (EXCEPT EXPORT) |
| 14 | 18RD/DG | FUSED B(+) |
| 15 | 18RD/YL | FUSED B(+) |
| 16 | 16RD/WT | FUSED B(+) |
| 17 | 12BK | FUSED B(+) |
| 18 | 12BK | FUSED B(+) |
| 19 | 12RD/YL | FUSED B(+) |
| 20 | 12PK/YL/DG | FUSED IGNITION SWITCH OUTPUT |
| 21 | 14RD/DG | POWER SEAT RELAY OUTPUT (LHD) |
| 21 | 14RD/BK | POWER SEAT RELAY OUTPUT (RHD) |
| 22 | 14RD/BK | POWER SEAT RELAY OUTPUT (LHD) |
| 22 | 14RD/DG | POWER SEAT RELAY OUTPUT (RHD) |
| 23 | 14RD/YL | FUSED B(+) |
| 24 | 14RD/YL | FUSED B(+) |
| 25 | 12RD/DG | FUSED B(+) |
| 26 | 16BK/YL/WT | FUSED B(+) |
| 27 | - | - |
| 28 | - | - |
| 29 | - | - |
| 30 | 16PK/YL/DG | FUSED IGNITION SWITCH OUTPUT (ZH27) |
| 31 | 16BK/BL | FUSED IGNITION SWITCH OUTPUT |
| 32 | 16BK/YL/DG | FUSED IGNITION SWITCH OUTPUT |
| 33 | 20BK/DG | FUSED IGNITION SWITCH OUTPUT |
| 34 | 14RD | FUSED B(+) (ZH27) |
| 35 | 14RD/YL | FUSED B(+) |
| 36 | 18PK/RD/WT | FUSED B(+) (ZH27) |
| 36 | 14RD | FUSED B(+) (ZH29) |
| 37 | 18PK/RD/BK | FUSED IGNITION SWITCH OUTPUT |
| 37 | 18PK/RD/BL | FUSED IGNITION SWITCH OUTPUT |
UNDERHOOD ACCESSORY FUSE BLOCK FUSES
| CAV | CIRCUIT | FUNCTION |
| 1 | 20PK/YL/DG | FUSED IGNITION SWITCH OUTPUT |
| 1 | 20PK/YL/DG | FUSED IGNITION SWITCH OUTPUT |
| 1 | 20RD/YL | FUSED IGNITION SWITCH OUTPUT (A/T) |
| 1 | 20PK/YL/BK | FUSED IGNITION SWITCH OUTPUT (EUROPE) |
| 2 | 20PK/YL/DG | FUSED IGNITION SWITCH OUTPUT |
| 3 | 20PK/YL/DG | FUSED IGNITION SWITCH OUTPUT |
| 3 | 20PK/YL/DG | FUSED IGNITION SWITCH OUTPUT |
| 4 | 18PK/RD/WT | FUSED HEATED MIRROR SUPPLY |
| 4 | 18PK/RD/WT | FUSED HEATED MIRROR SUPPLY |
| 5 | 14RD/YL | FUSED B(+) (ZH27) |
| 5 | 16PK/YL/DG | FUSED IGNITION SWITCH OUTPUT (ZH29) |
| 6 | 12RD/YL | FUSED B(+) (ZH27) |
| 6 | 18PK/RD/WT | FUSED B(+) (ZH29) |
| 7 | 20RD/YL | FUSED B(+) |
| 7 | 20PK/RD/WT | FUSED B(+) (EXPORT) |
| 8 | 14RD/DG | FUSED B(+) |
| 9 | 20PK/RD | FUSED IGNITION SWITCH OUTPUT (EXCEPT EXPORT) |
| 9 | 16RD/YL | FUSED B(+) (EXPORT) |
| 9 | 16RD/GY | FUSED B(+) (EXPORT) |
| 10 | 18BK/RD | FUSED IGNITION SWITCH OUTPUT |
| 11 | 16BK/YL | FUSED IGNITION SWITCH OUTPUT |
| 12 | 18PK/RD/WT | FUSED IGNITION SWITCH OUTPUT |
| 13 | 16RD/GY | FUSED B(+) (EXCEPT EXPORT) |
| 13 | 20RD/GY | FUSED B(+) (EXCEPT EXPORT) |
| 14 | 18RD/DG | FUSED B(+) |
| 15 | 18RD/YL | FUSED B(+) |
| 16 | 16RD/WT | FUSED B(+) |
| 17 | 12BK | FUSED B(+) |
| 18 | 12BK | FUSED B(+) |
| 19 | 12RD/YL | FUSED B(+) |
| 20 | 12PK/YL/DG | FUSED IGNITION SWITCH OUTPUT |
| 21 | 14RD/DG | POWER SEAT RELAY OUTPUT (LHD) |
| 21 | 14RD/BK | POWER SEAT RELAY OUTPUT (RHD) |
| 22 | 14RD/BK | POWER SEAT RELAY OUTPUT (LHD) |
| 22 | 14RD/DG | POWER SEAT RELAY OUTPUT (RHD) |
| 23 | 14RD/YL | FUSED B(+) |
| 24 | 14RD/YL | FUSED B(+) |
| 25 | 12RD/DG | FUSED B(+) |
| 26 | 16BK/YL/WT | FUSED B(+) |
| 27 | - | - |
| 28 | - | - |
| 29 | - | - |
| 30 | 16PK/YL/DG | FUSED IGNITION SWITCH OUTPUT (ZH27) |
| 31 | 16BK/BL | FUSED IGNITION SWITCH OUTPUT |
| 32 | 16BK/YL/DG | FUSED IGNITION SWITCH OUTPUT |
| 33 | 20BK/DG | FUSED IGNITION SWITCH OUTPUT |
| 34 | 14RD | FUSED B(+) (ZH27) |
| 35 | 14RD/YL | FUSED B(+) |
| 36 | 18PK/RD/WT | FUSED B(+) (ZH27) |
| 36 | 14RD | FUSED B(+) (ZH29) |
| 37 | 18PK/RD/BK | FUSED IGNITION SWITCH OUTPUT |
| 37 | 18PK/RD/BL | FUSED IGNITION SWITCH OUTPUT |
