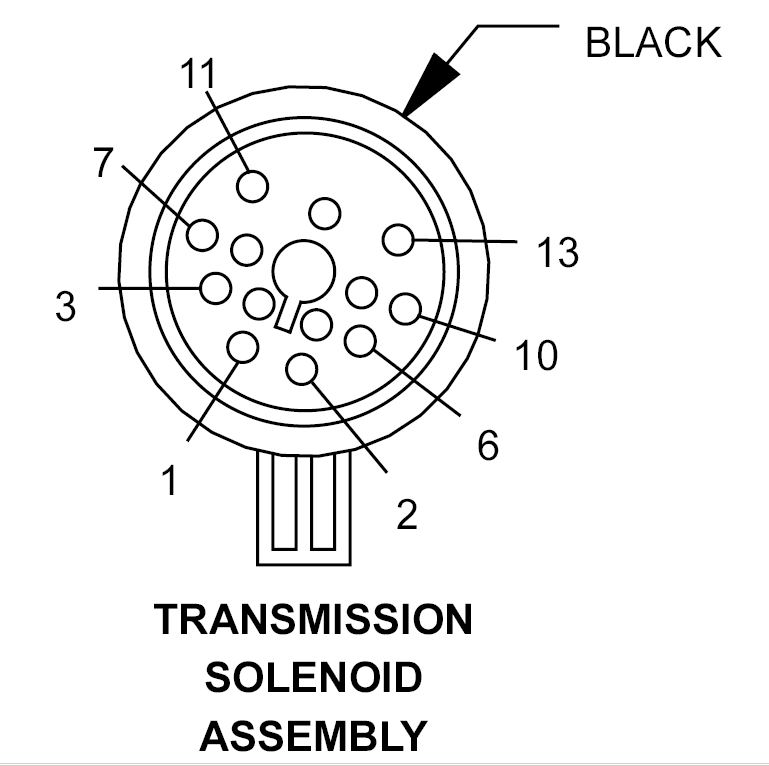

Transmission Solenoid Assembly Connector End View
TRANSMISSION SOLENOID ASSEMBLY - BLACK 13-WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | 20BK | N3 INPUT SPEED SENSOR |
| 2 | 20DG/YL | MODULATION PRESSURE SOLENOID CONTROL |
| 3 | 20WT | N2 INPUT SPEED SENSOR |
| 4 | 20BL/YL | TEMP SENSOR P/N SWITCH |
| 5 | - | - |
| 6 | 18RD | SOLENOID SUPPLY VOLTAGE |
| 7 | 20BL/DG | SENSOR SUPPLY VOLTAGE |
| 8 | 20GY/DG | 2-3 SOLENOID CONTROL |
| 9 | 20GY/VT | 3-4 SOLENOID CONTROL |
| 10 | 20DG | SHIFT PRESSURE SOLENOID CONTROL |
| 11 | 20GY/BK | TCC SOLENOID CONTROL |
| 12 | 20BR | SENSOR GROUND |
| 13 | 20GY/RD | 1-2/4-5 SOLENOID CONTROL |
