Repair and Diagnosis
>>
Electrical
>>
Component Locations
>>
Electrical Component Locator
>>
Component Location Graphics
Component Location Graphics
NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.

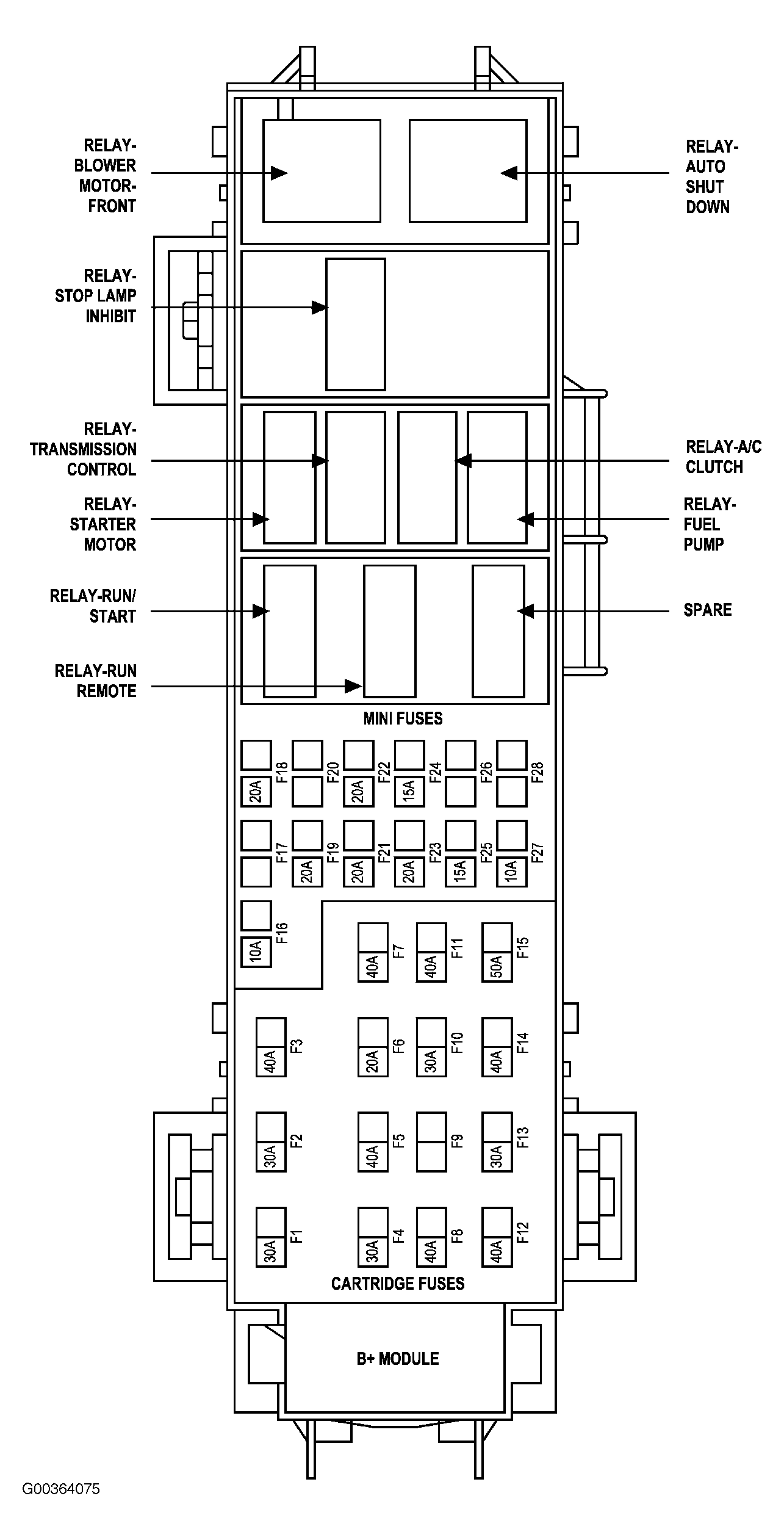

Fig 1: Power Distribution Center
Courtesy of DAIMLERCHRYSLER CORP.
Fig 2: Integrated Power Module
Courtesy of DAIMLERCHRYSLER CORP.
Fig 3: Front Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 4: Front Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 5: Right Side Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 6: Right Front Corner Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 7: Right Front Of Engine (3.7L & 4.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 8: Left Side Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 9: Left Front Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 10: Left Side Of Engine (3.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 11: Top Right Side Of Engine (3.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 12: Front Of Engine (3.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 13: Transmission (3.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 14: Top Left Of Engine (4.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 15: Top Right Of Engine (4.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 16: Front Of Engine (4.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 17: Right Side Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 18: Left Side Of Transmission (4.7L & 5.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 19: Right Side Of Engine (5.7L)
Courtesy of DAIMLERCHRYSLER CORP.

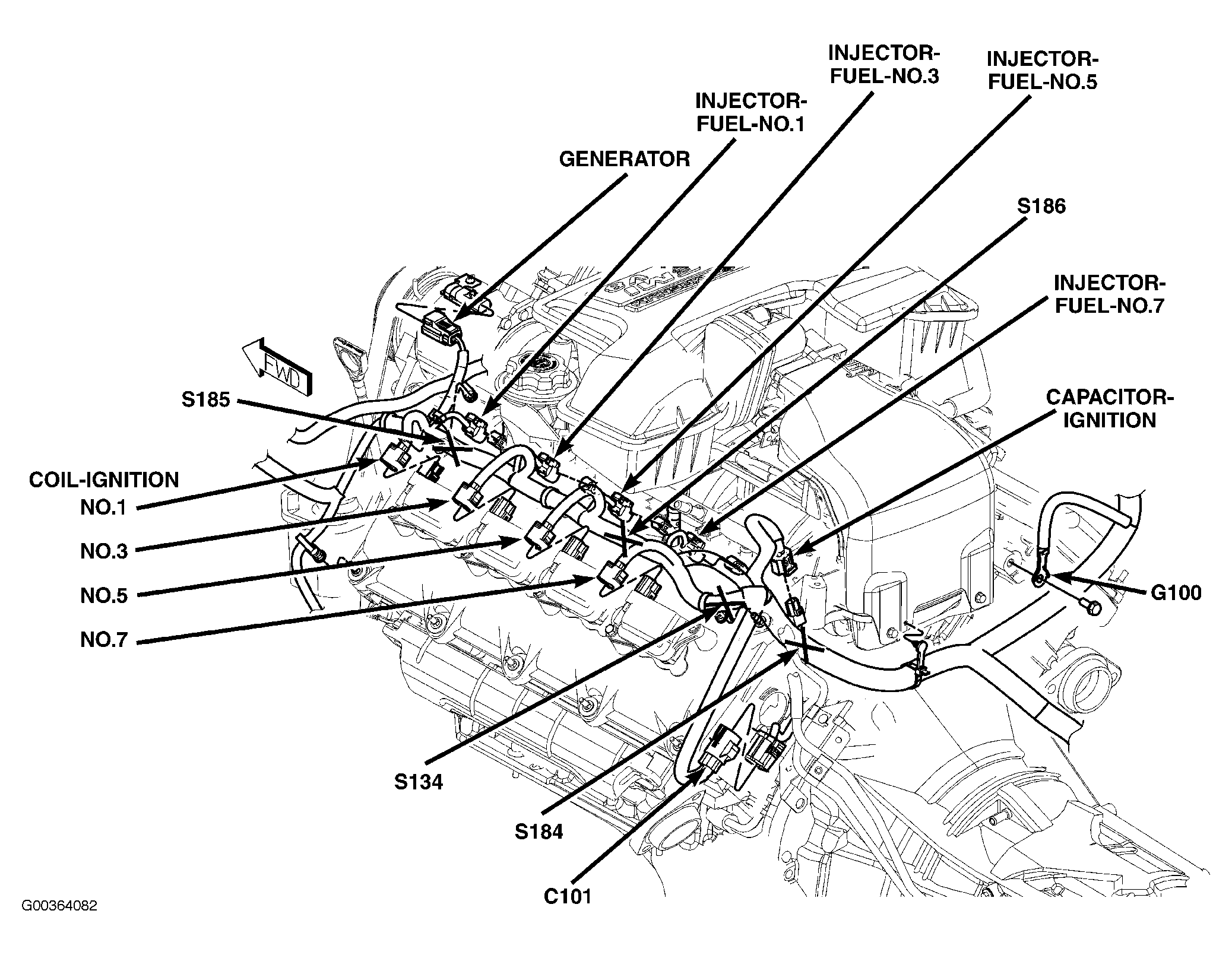

Fig 20: Engine (5.7L)
Courtesy of DAIMLERCHRYSLER CORP.

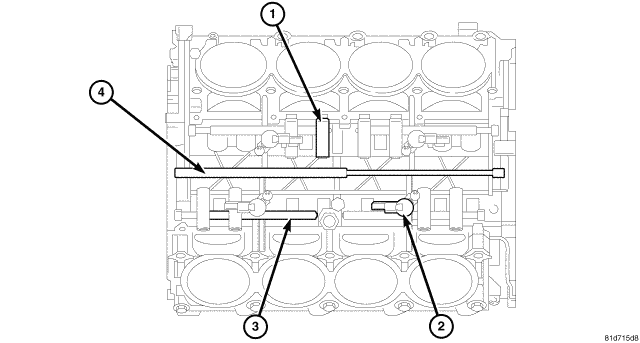

Fig 21: MDS Cylinder View (5.7L)
Courtesy of CHRYSLER LLC
Fig 22: Top Left Of Engine (5.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 23: Top Right Of Engine (5.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 24: Transmission (5.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 25: Front HVAC
Courtesy of DAIMLERCHRYSLER CORP.

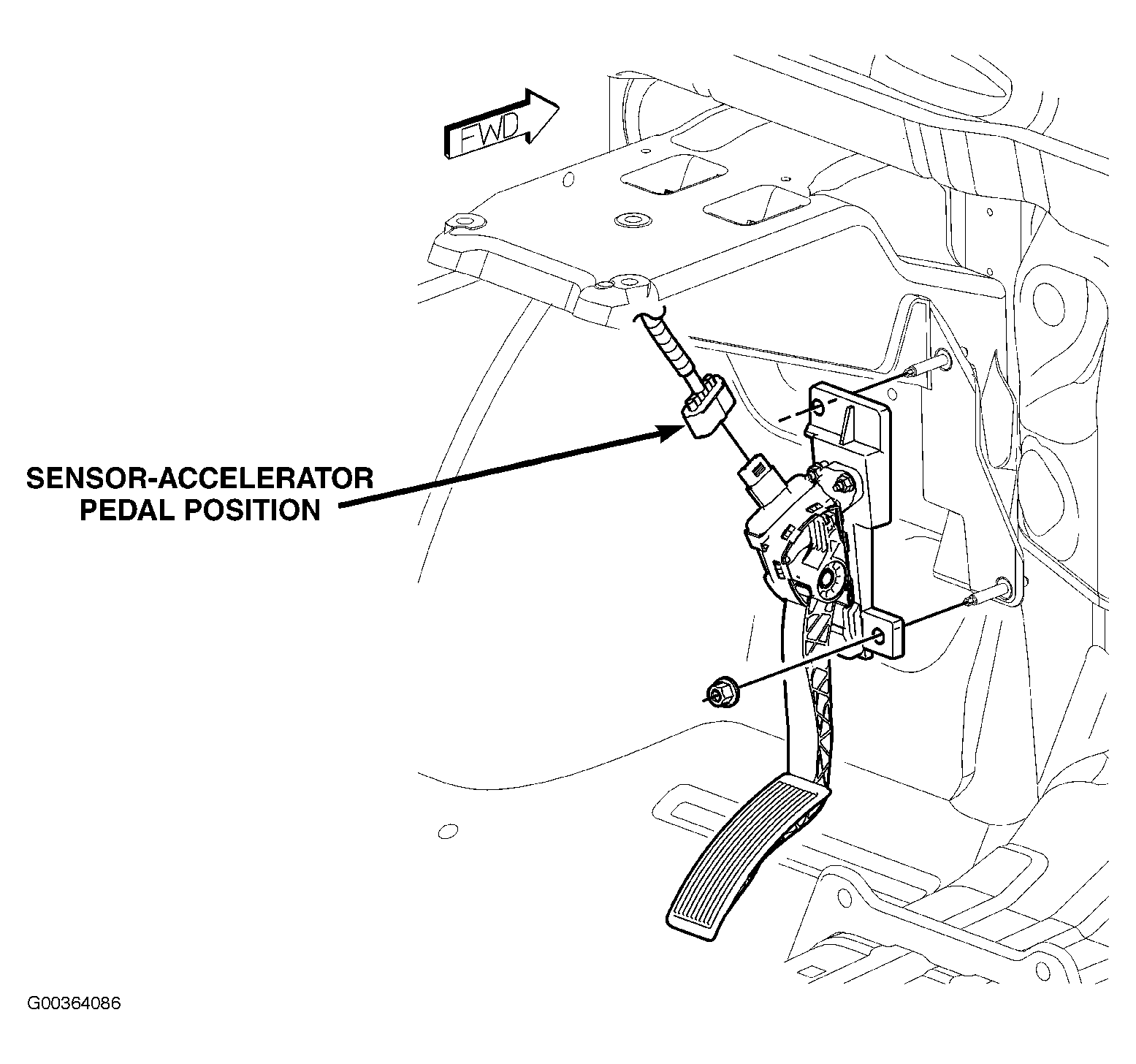

Fig 26: Left Side Of Dash
Courtesy of DAIMLERCHRYSLER CORP.
Fig 27: Right Side Of Dash
Courtesy of DAIMLERCHRYSLER CORP.
Fig 28: Left Center Of Dash
Courtesy of DAIMLERCHRYSLER CORP.
Fig 29: Left Kick Panel & Left Center Of Dash
Courtesy of DAIMLERCHRYSLER CORP.
Fig 30: Steering Column
Courtesy of DAIMLERCHRYSLER CORP.
Fig 31: Top Of Steering Column
Courtesy of DAIMLERCHRYSLER CORP.

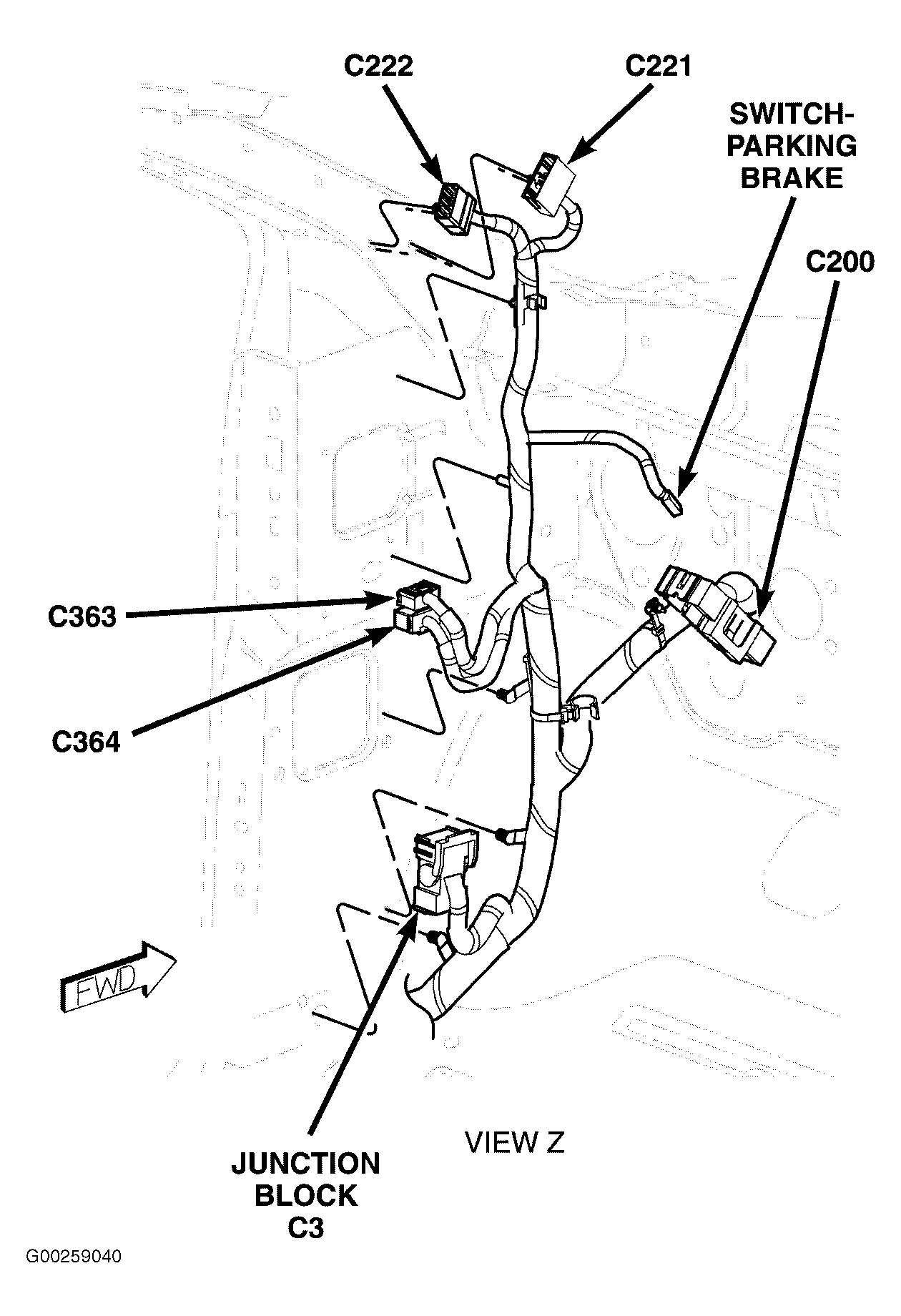

Fig 32: Left Kick Panel
Courtesy of DAIMLERCHRYSLER CORP.
Fig 33: Dash & Right Kick Panel
Courtesy of DAIMLERCHRYSLER CORP.
Fig 34: Right Front Fender
Courtesy of DAIMLERCHRYSLER CORP.
Fig 35: Bottom Of Driver Seat
Courtesy of DAIMLERCHRYSLER CORP.
Fig 36: Bottom Of Passenger Seat
Courtesy of DAIMLERCHRYSLER CORP.
Fig 37: Front Of Roof
Courtesy of DAIMLERCHRYSLER CORP.
Fig 38: Left Front Of Vehicle Floor
Courtesy of DAIMLERCHRYSLER CORP.
Fig 39: Left Rear Of Vehicle Floor
Courtesy of DAIMLERCHRYSLER CORP.
Fig 40: Rear Of Vehicle
Courtesy of DAIMLERCHRYSLER CORP.
Fig 41: Right Front Of Vehicle Floor
Courtesy of DAIMLERCHRYSLER CORP.
Fig 42: Right Rear Of Vehicle Floor
Courtesy of DAIMLERCHRYSLER CORP.
Fig 43: Right Rear Of Vehicle
Courtesy of DAIMLERCHRYSLER CORP.
Fig 44: Roof
Courtesy of DAIMLERCHRYSLER CORP.
Fig 45: Front Doors
Courtesy of DAIMLERCHRYSLER CORP.
Fig 46: Rear Doors
Courtesy of DAIMLERCHRYSLER CORP.
Fig 47: Liftgate
Courtesy of DAIMLERCHRYSLER CORP.
Fig 48: Left Side Of Chassis
Courtesy of DAIMLERCHRYSLER CORP.
Fig 49: Rear Of Chassis
Courtesy of DAIMLERCHRYSLER CORP.
Fig 50: Junction Block
Courtesy of DAIMLERCHRYSLER CORP.
Fig 51: Right "A" Pillar
Courtesy of DAIMLERCHRYSLER CORP.
Fig 52: Rear Fascia
Courtesy of DAIMLERCHRYSLER CORP.
Fig 53: Lower Right Front Of Engine (5.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 54: Right Side Of Transmission (4.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 55: Engine & Transmission (4.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 56: Left Rear Of Chassis
Courtesy of DAIMLERCHRYSLER CORP.
