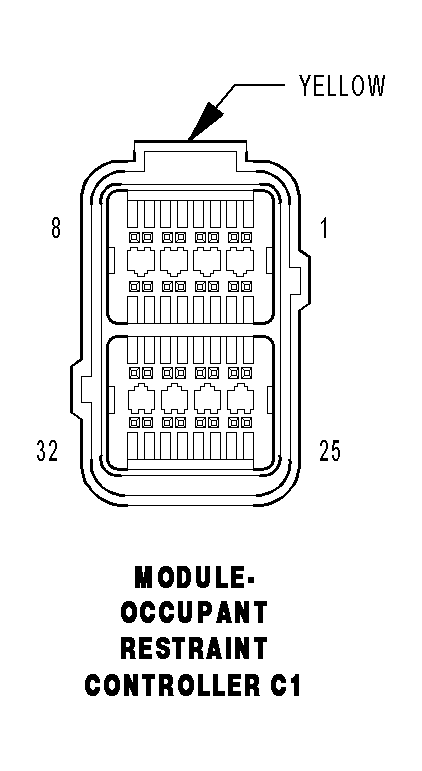

Occupant Restraint Controller Module Connector End View (C1)
MODULE-OCCUPANT RESTRAINT CONTROLLER C1 - YELLOW 32 WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | R53 20LG/YL | DRIVER SEAT BELT TENSIONER LINE 2 |
| 2 | R55 20LG/DG | DRIVER SEAT BELT TENSIONER LINE 1 |
| 3 | R56 20LB/DG | PASSENGER SEAT BELT TENSIONER LINE 1 |
| 4 | R54 20LB/YL | PASSENGER SEAT BELT TENSIONER LINE 2 |
| 5 | - | - |
| 6 | - | - |
| 7 | - | - |
| 8 | - | - |
| 9 | - | - |
| 10 | - | - |
| 11 | - | - |
| 12 | - | - |
| 13 | R261 20LB/WT (EXPORT) | DRIVER SEAT POSITION SENSOR DATA |
| 14 | - | - |
| 15 | R13 20LG/TN (SIDE AIRBAGS) | LEFT SIDE IMPACT SENSOR 1 SIGNAL |
| 16 | R16 20BR/LG (SIDE AIRBAGS) | RIGHT SIDE IMPACT SENSOR 1 GROUND |
| 17 | R263 20LB/VT (EXPORT) | DRIVER SEAT POSITION SENSOR VOLTAGE |
| 18 | - | - |
| 19 | R15 20LG/BR (SIDE AIRBAGS) | LEFT SIDE IMPACT SENSOR 1 GROUND |
| 20 | R19 20LG/WT (SIDE AIRBAGS) | LEFT SIDE IMPACT SENSOR 2 GROUND |
| 21 | R20 20WT/LG (SIDE AIRBAGS) | RIGHT SIDE IMPACT SENSOR 2 GROUND |
| 22 | R17 20LG (SIDE AIRBAGS) | LEFT SIDE IMPACT SENSOR 2 SIGNAL |
| 23 | R18 20LB (SIDE AIRBAGS) | RIGHT SIDE IMPACT SENSOR 2 SIGNAL |
| 24 | R14 20TN/LG (SIDE AIRBAGS) | RIGHT SIDE IMPACT SENSOR 1 SIGNAL |
| 25 | R1 20LB/WT (SIDE AIRBAGS) | LEFT CURTAIN SQUIB 1 LINE 2 |
| 26 | R3 20LB/OR (SIDE AIRBAGS) | LEFT CURTAIN SQUIB 1 LINE 1 |
| 27 | R4 20OR/LB (SIDE AIRBAGS) | RIGHT CURTAIN SQUIB 1 LINE 1 |
| 28 | R2 20WT/LB (SIDE AIRBAGS) | RIGHT CURTAIN SQUIB 1 LINE 2 |
| 29 | - | - |
| 30 | - | - |
| 31 | - | - |
| 32 | - | - |
