Interface Police/Taxi Module Connector End View (C2)

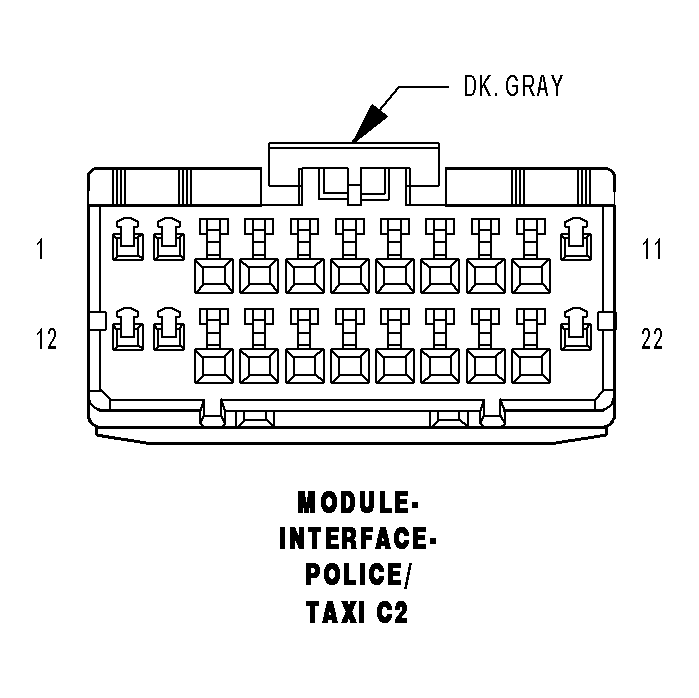

MODULE-INTERFACE-POLICE/TAXI C2 - DK. GRAY 22 WAY

GCLX680521Courtesy of DAIMLERCHRYSLER CORP.
CAV CIRCUIT FUNCTION
1 W500 20BR/OR FRONT FLASHING LIGHTS SIGNAL
2 W501 20BR/VT REAR FLASHING LIGHTS SIGNAL
3 W511 20BR/WT POLICE RADIO INPUT SIGNAL
4 W512 20BR/VT SECURITY ALARM MUTE SIGNAL
5 W513 20BR/GY HORN MUTE SIGNAL
6 W514 20BR/YL FUEL LEVEL STATUS SIGNAL
7 W515 20BR/LB DRIVER SEAT BELT SWITCH SENSE
8 W516 20BR/DB MALFUNCTION INDICATOR SIGNAL
9 W517 20BR/LG SECURITY ALARM ON SIGNAL
10 W518 20BR/DG HORN SWITCH SENSE
11 W519 20BR/TN P/N SWITCH SENSE
12 W520 20BR/OR BRAKE LAMP SWITCH SENSE
13 W521 20BR/WT HEADLAMP SWITCH SENSE
14 W522 20BR/VT SIDE AIRBAG STATUS SIGNAL
15 W523 20BR/GY FRONT AIRBAG STATUS SIGNAL
16 Z384 20BK SIGNAL RETURN
17 W524 20BR/YL DRIVER DOOR AJAR SWITCH SENSE
18 W525 20BR/LB CLUSTER DIMMER SWITCH SENSE
19 W526 20BR/DB VEHICLE SPEED SIGNAL
20 W527 20BR/LG VSIM CAN B BUS (+)
21 W528 20BR/DG VSIM CAN B BUS (-)
22 W529 20BR/TN ENGINE RUNNING STATUS SIGNAL
